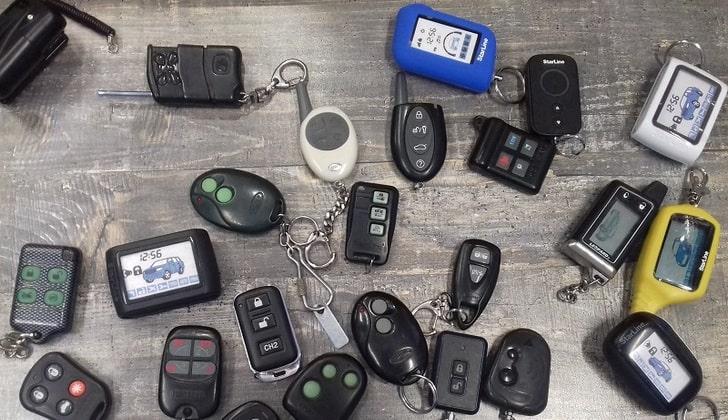

Как узнать какая сигнализация стоит на машине по брелку

Стоимость охранной системы и что входит в комплект

Сигнализация APS 1500 поставляется в комплекте с сиреной, тогда как Шериф обычно не комплектуется колоколом сигнализации. В остальном, комплектация оборудования одинаковая.

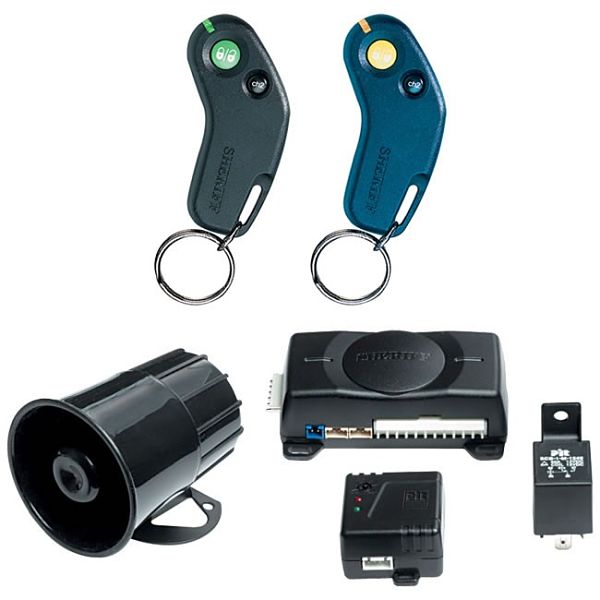

В набор входит:

Центральный блок управления с антенной
Датчик удара
Светодиодный маячок
Кнопка сервисного управления Валет
2 брелока с изменяющимся кодом сигнала
Инструкция, к которой прилагается схема подключения автосигнализации
Набор крепежных деталей для подключения

APS 1500 в данный момент не выпускается, поэтому приобрести можно только бывшее в употреблении оборудование. Автосигнализация апс 2400 стоит около 25-30 долларов. Купить ее можно как в магазинах, так и в сети Интернет, где можно заказать автозащиту за 22-23 доллара.

Технические характеристики

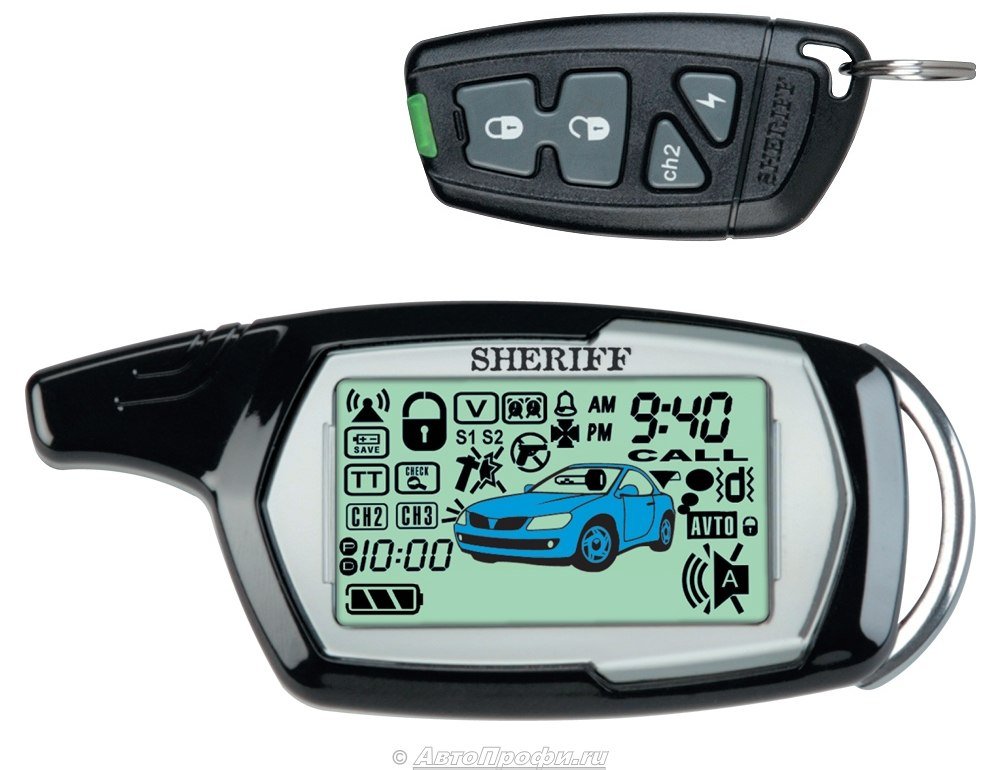

Сигнализация Sheriff ZX-940 имеет 4 независимых функционально программируемых канала, что обеспечивает гибкость работы.

Система оснащена радиочастотным брелком-пейджером, радиус действия которого составляет 900 м. Его питание автономное: для работы устройства нужна стандартная батарейка.

Брелок оснащен LCD-дисплеем, на который выводится основная информация о состоянии авто. Работа системы основана на динамическом кодировании. Это означает, что злоумышленникам не удастся просканировать и запомнить код для его воспроизведения, поскольку он меняется каждый раз, когда запускается брелок.

Комплектация

В комплектацию входят основной блок (его также называют модулем управления), реле открытия багажника, блок блокировки и сирена.

Сигнализация Sheriff поставляется с руководством пользователя, в котором детально описана ее установка и дальнейшая эксплуатация.

Автосигнализация Sheriff ZX-1095 PRO

Sheriff ZX-1095 – это одна из самых современных моделей в линейке «Шериф», оснащенная двухсторонней связью и функцией автозапуска. В работе автосигнализации используется современный диалоговый код, имеется возможность подключения к CAN-шине через внешний модуль, в том числе и с использованием CAN-шины для обхода штатного иммобилайзера.

Гибкость этой автосигнализации позволяет использовать различные схемы подключения. Основные подключения производятся на 20-контактном разъеме центрального блока сигнализации Sheriff. Дополнительные 6-контактные разъемы – это выходы встроенных реле управления центральным замком и автозапуском. Сигнализация использует внешний датчик удара, входящий в комплект. При необходимости (например, в большеобъемном минивене), когда один датчик удара не может быть адекватно настроен на срабатывание при разбитии стекол в задней части автомобиля, можно подключить к соответствующему разъему дополнительный датчик удара.

Обзор моделей и руководства по эксплуатации и установке

Sheriff APS-2500

Крайне примитивная система без обратной связи, для управления которой используются два брелока с минимальным функционалом: одна кнопка управляет постановкой/снятием с охраны, вторая – активирует дополнительный канал, а в комбинациях с первой реализует постановку на охрану с отключением датчиков или бесшумный режим. Эта сигнализация «Шериф» фактически может считаться модулем радиоуправляемого центрального замка с мизерной долей охранных функций. При стандартной установке ее отключение при взломе машины нисколько не затрудняет. Достаточно посмотреть в инструкции, как реализовано отключение системы без использования брелока:

Открыть дверь ключом.
Включить зажигание.
Нажать кнопку Valet в интервале не более 10 секунд.

Поэтому для владельца установка секретного кода является обязательной мерой для обеспечения хоть какой-то безопасности. Здесь его длина – фиксированная, две цифры от 1 до 9, что теоретически дает 81 различную комбинацию. Однако инструкция запрещает выбирать первой цифрой кода число 3, что сокращает число комбинаций до 72.

Для установки секретного кода нужно, сняв автомобиль с охраны:

Включить-выключить-включить зажигание.
Набрать первую цифру кнопкой Valet.
Выключить, затем включить зажигание снова.
Набрать вторую цифру.
Выключить и включить зажигание.
Дождавшись короткого сигнала сирены, опять выключить зажигание.

Но, чтобы сигнализация начала работать с секретным кодом, необходимо активировать соответствующую функцию:

Сняв автомобиль с охраны, включить зажигание.
Не позднее чем через 3 секунды трижды нажать Valet (именно поэтому нельзя использовать 3 в первой цифре секретного кода).
Выключить и включить зажигание.
9 раз нажать Valet, переходя к функции F9.
Нажать основную кнопку брелока – система подаст два сигнала сирены, сигнализируя, что функция F9 переключена в значение 2 (секретный код).

Порядок действий при отключении статуса охраны с помощью секретного кода аналогичен его вводу.

Инструкция по установке сигнализации Шериф APS-2500

Sheriff APS-2600

Минимально модернизированная версия APS-2500, у которой на том же по дизайну брелоке теперь разнесены кнопки постановки на охрану и снятия с нее.

Инструкция по установке сигнализации Шериф APS-2600

Sheriff APS-35 PRO

От модели APS-2500 система отличается только обновленным дизайном брелоков, где разнесены кнопки постановки и снятия с охраны, и наличием встроенного силового реле дополнительного канала в дополнение к слаботочному выходу. Остальные возможности и уровень защиты у этой сигнализации ничем не превосходят APS-2500. Правда, убрано ограничение на первую цифру секретного кода, что, тем не менее, нельзя назвать серьезным достижением.

Инструкция по установке сигнализации Шериф APS-35 PRO

Sheriff ZX-750

Система с двусторонней связью на основном брелоке. Работает с широкополосной модуляцией на диапазоне 433 МГц без использования диалогового кода ни в каком виде. В современных городских условиях это снижает радиус уверенной связи, а рассчитывать на защищенность от кодграбберов нельзя тем более. Единственная более-менее актуальная функция защиты – это управление цифровым реле блокировки, тем не менее, не входящим в комплектацию.

Схема подключения сигнализации старлайн

Чтобы подключить сигнализацию своими руками, воспользуйтесь нашим руководством в отдельном и подробном материале. Там вы найдете схемы подключения на разные модели, плюс подробную инструкцию по установке.

Схема подключения сигнализаций приведена в инструкции. Она имеет три варианта управления заводкой мотора:

через контакты замка зажигания;
кнопкой «старт-стоп»;
кнопкой «старт-стоп» (малым током).

В зависимости от конструкции автомобиля, момент его запуска фиксируется по одному из трех показателей:

сигнал тахометра;
выход напряжения генератора;
уровень напряжения бортовой сети.

По возможности нужно подключать контрольный сине-черный провод (8-й контакт разъема Х2) к тахометру.

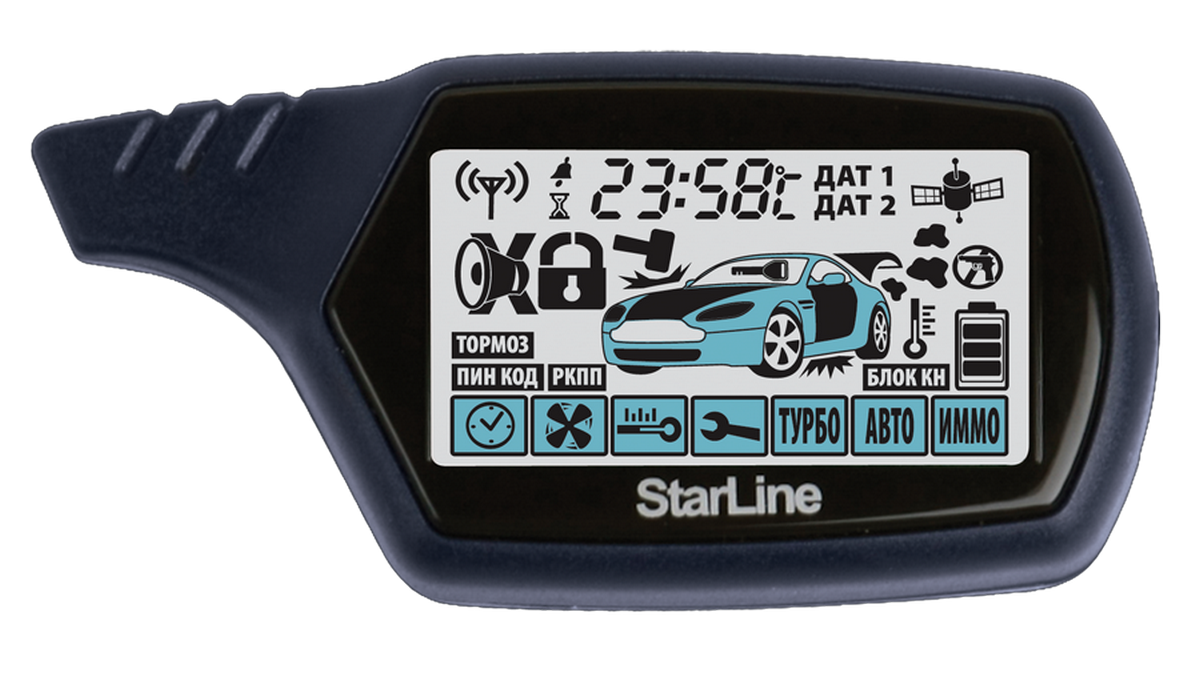

Обозначение значков на брелке

A. Режим антиограбления (вкл/выкл)
B. Дополнительный канал 3 (вкл/выкл)
C. Режим автозапуска по температуре (вкл/выкл)
D. Режим ежедневного автозапуска или запуска по будильнику (вкл/выкл)
E. Дистанционный запуск/остановка двигателя (вкл/выкл)
F. Режим бесшумной охраны без звуковых сигналов подтверждения при
включении / выключении режима (вкл/выкл)
G. Режим охраны со звуковыми сигналами (вкл/выкл)
H. Дистанционное отключение датчика удара
I. Служебный режим Valet (вкл/выкл)
J. Индикация состояния автомобиля и температуры салона
K. Дополнительный канал 2 (вкл/выкл)
L. Дистанционное открывание багажника

Датчик удара

Он реагирует на положение кузова автомобиля в пространстве, а если точнее, на изменение. При постановке на охрану происходит первоначальное считывание всех параметров, центральный процессор запоминает состояние чувствительного элемента датчика удара. Теперь, если с силой ударить по колесу машины либо качнуть ее, произойдет изменение положения датчика. Это сразу же отследит центральный процессор и предпримет действия – подаст напряжение на колокол и оповестит брелок с обратной связью. Устанавливается датчик удара на перегородке, которая разделяет салон автомобиля и подкапотное пространство. У него предусмотрена регулировка чувствительности. А при нескольких ложных срабатываниях система перестает реагировать на изменение состояния датчика удара.

Базовая схема подключения

Шнур 3 здесь является контрольным, его подключают к стартерной клемме. А на синем проводе, то есть на клемме 15/2 напряжение может пропадать при работе стартера, а может оставаться на ней все время. При настройке выбирают один вариант.

Для автомобилей ВАЗ 2101-2107 характерны свои особенности. Обмотку дополнительного реле, показанного на схеме, нельзя соединять со шнуром зажигания, идущим к штатному реле. На добавочную нагрузку линия просто не рассчитана!

Посмотрим, как выглядит замок зажигания в реальности:

Клеммник штатного замка

Если действительно нужен автозапуск, стартерный шнур (красный) придется разрезать. Перечислим, как выглядят соответствия между шнурами замка и сигналки. Кабель сигнализации будет указан слева:

В теории все получается просто.

Конечно, установку системы с автозапуском можно выполнить своими руками. Но лучше доверить это занятие электрику-профессионалу. Три шнура, идущих к сигнализации, должны коммутировать значительный ток. В новых моделях ВАЗ число этих шнуров будет не меньше.

Инструкция APS-35 pro

Быстрая и качественная установка сигнализации на автомобиль, а также беспроблемное пользование данным оборудованием обеспечивается во многом доступной и подробной инструкцией. Мануал по использованию АПС 35 включен в каждый комплект. Он состоит из нескольких разделов, изучив которые можно не только максимально использовать доступные функции, но и самостоятельно установить Sheriff APS-35 pro на свой автомобиль

Инструкция по применению состоит из:

1. Раздел по использованию стандартных функций сигнализации, из которого можно узнать:

Как ставить и снимать охрану
Что обозначают световые и звуковые сигналы в каждой ситуации
Как пользоваться режимами Паника и Антиграбеж
Когда использовать сервисную кнопку Valet
Как установить бесшумную охрану и многое другое

2. Программируемые функции дают возможность устанавливать собственный режим работы системы. Они отвечают за:

Отключение ложного срабатывания
Задержку постановки системы на охрану
Повторную установку сигнализации
Раздельное открывание пассажирских и воительских дверей
Охрану при включенном силовом агрегате и т.д.

3. Раздел по установке сигнализации включает подробную графическую схему подключения каждого элемента системы. Он описывает:

Установку центрального блока, сирены, сигнализатора СИД, датчика удара
Подключение электропроводки
Настройку брелоков-передатчиков
Настройку сенсора удара
Проверку функционирования системы

Инструкция также включает несколько приложений, в одном из которых описаны особенности установки на автомобили марки ВАЗ.

Надежность сигнализации

В довольно разных условиях может эксплуатироваться сигнализация на автомобиль. Какая лучше система, помогут узнать отзывы экспертов. Они советуют учитывать, при каком климате будет работать охранное устройство. Подобная техника функционирует в тяжелых условиях (например, вибрация, электромагнитные поля, нестабильное электропитание, высокие скорости и т. д.).

При больших перепадах температуры, влажности, сильных морозах сама сигнализация, радиоэлементы системы должны обладать соответствующими подобным условиям характеристиками. Все электрические коммуникации машины должны быть новыми, высокого качества.

При эксплуатации в особо тяжелых условиях все реле должны иметь герметичную защиту своих элементов. Их контакты должны обладать большой площадью поверхности.

Плюсы и минусы противоугонной системы

Охранная автосигнализация Sheriff с обратной связью и автозапуском пользуется большой популярностью благодаря следующим преимуществам:

невысокой стоимости;
возможности установки и настройки своими руками благодаря прилагаемой к комплекту инструкции и схеме подключения;
эргономичности и красивому внешнему виду брелока.

Имеет сигнализация Sheriff и недостатки:

небольшая дальность действия брелока;
по отзывам пользователей, возможны ложные срабатывания из-за некачественного взаимодействия с иммобилайзером;
могут возникнуть проблемы при установке, так как некоторые места в инструкции и схеме подключения непонятны.

Если установка своими руками не получилась, следует обратиться к специалистам.

Когда необходимо перепрограммирование?

Перепрограммирование брелка может потребоваться по нескольким причинам. Случается, водитель покупает уже подержанный автомобиль, в котором сигнализация уже была встроена. Прошлый владелец передает брелки новому хозяину этого транспортного средства. Но всегда есть вероятность, что у него остался еще один-два пульта управления дома.

Чтобы обезопасить себя от неприятностей, требуется перепрограммировать брелок. Это считается негласным правилом, действующим при осуществлении покупки авто с пробегом.

Также существуют некоторые сбои, которые могут стать причиной рассинхронизации управления и самой системы. Если в сигнализации применяется динамический код, при нажатии кнопки брелка более 30 раз вне зоны действия блока передачи, пульт может отвязаться от программы.

Привязку вполне можно осуществить самостоятельно. Этот процесс несложен, но имеет несколько особенностей.

Это интересно: Как убрать тонировку со стекла автомобиля

Полная схема включения сигнализации sherriff

На заключительном этапе установки системы на максимальную длину растягивается провод антенны, который закрепляют с помощью крепежных стяжек в месте, где его сложно случайно повредить.Обращается внимание, что во избежание паразитных наводок категорически запрещаться обматывать антенным кабелем токопроводящие жгуты и отдельные провода. Наш мануал подойдет для следующих моделей:

Sheriff ZX-1095
Sheriff ZX-945
Sheriff ZX-935
Sheriff ZX-755
Sheriff APS 2400
Sheriff APS-35PRO Platinum2
Sheriff ZX-750
Sheriff ZX-1070
Sheriff ZX-1055
Sheriff ZX-1060
Sheriff APS-35PRO Platinum1
Sheriff ZX-940
Sheriff ZX-1090
Sheriff ZX-725 ver.2
Sheriff ZX-925 ver.2
Sheriff ZX-910 ver.2
Sheriff Lady ZX-800
Sheriff ZX-710 ver.2
Sheriff ZX-1050
Sheriff ZX-600 ver.2
Sheriff ZX-625
Sheriff APS-35PRO
Sheriff APS-25PRO
Sheriff APS-2600
Sheriff APS-2625
Sheriff APS-2500
Sheriff ZX-950
Sheriff ZX-930
Sheriff ZX-900v2
Sheriff ZX-700
Sheriff ZX-730
Sheriff PRO-9250
Sheriff APS-35PRO Silver
Sheriff APS-2600 Ver.2
Sheriff APS-2500 Ver.2
ff APS-35PRO Ruby

Источник

Неисправности и их устранение

Из-за чего могут не срабатывать функции, настроенные пейджером:

Села батарейка. При разряженном аккумуляторе пульт не сможет отправлять команды и принимать сигналы от охранного комплекса. Потребуется замена севшего элемента.
Пейджер вышел из строя по причине падения или другого физического воздействия. Потребуется разобрать устройство, чтобы определить причину неисправности. Неполадка может заключаться в повреждении микросхемы пульта или контактов, которые можно заменить и перепаять. Ремонт поврежденных компонентов платы рекомендуется доверить специалистам.
Попадание влаги на пейджер. При такой проблеме устройство может не работать полностью или частично. К примеру, будут работать не все клавиши брелка. Следует разобрать корпус и оценить состояние платы. Если на ней видны следы влаги, то ее надо высушить. Для этого положите схему в теплое место, только не на батарею или рядом с печкой, поскольку воздействие слишком высоких температур полностью выведет схему из строя. Возможно, после просушки проблема исчезнет.
Аппаратная поломка пейджера, не связанная с попаданием влаги или физическим воздействием на устройство. Ремонт такой неисправности лучше доверить специалистам. Возможно, потребуется перепрошивка пейджера.

Неполадки, связанные с аппаратной составляющей сигнализации Старлайн, решаются с помощью специализированного оборудования, поэтому ремонт должен выполняться профессионалами.

Что это — маленькое счастье, о котором редко вспоминают

В жизни каждого человек всегда присутствуют мгновения маленького счастье. Это когда незначительное событие доставляет сиюминутное большое удовольствие. Это может быть какая-либо уличная находка, стакан воды в жаркий полдень или случайно освободившаяся стоянка перед собственным подъездом. Кнопка валет именно такой подарок судьбы:

во время рыбалки брелок упал в воду, пришёл в негодность и попасть в машину невозможно. Сигнализация, верно служившая многие годы, вдруг стала злейшим врагом. Автосигнализация по-прежнему стоит на защите интересов своего хозяина и не подозревает, что интересы изменились;
машину необходимо оставить в сервисе для профилактических работ. Оставлять брелок с ключом не хочется. И в этом случае кнопка или режим valet будет как нельзя кстати;
режим валет может быть востребован, когда следует отключить автосигнализацию за ненадобностью.

Кнопка valet не во всех сигнализациях расположена в потаённых местах и имеет привычный для себя вид. В некоторых моделях автосигнализаций её роль с успехом исполняет датчик вызова водителя. Расположенный открыто на лобовом стекле автомобиля он, в отличие от кнопки valet никогда не даст о себе забыть. Набор секретного кода на таком датчике, позволит отключить сигнализацию точно так же, как это происходит при использовании кнопки валет.

Важно: частично заменить кнопку valet может и включение аналогичного режима с помощью брелока автосигнализации, где следует нажать определённую комбинацию кнопок

На каких моделях есть

Разобравшись, что значит CH2 на брелке сигнализации, можно смело пользоваться запрограммированной функцией. Если вы купили машину с рук, а программа уже была установлена, придется экспериментировать и проверять, какая опция привязана к кнопке передатчика.

Что касается моделей, на которых применяется такая опция, в большинстве случаев это охранные устройства Sheriff. При этом функция актуальна почти для всех современных моделей. При этом в некоторых случаях опция уже запрограммирована. Также клавиша CH2 нередко применяется при программировании других функций, когда нужно изменить то или иное значение.

Как подключить

Согласно инструкции по установке, чтобы подключить компоненты противоугонной системы, нужно выполнить следующие действия:

смонтировать все элементы (установка головного блока и сервисной кнопки осуществляется в скрытом месте, антенный комплекс размещают на заднем стекле, сирена должна подключаться под капотом);
протянуть провод, идущий от замка зажигания к головному устройству (используется кабель, получающий напряжение при запуске двигателя);
протянуть провода концевых выключателей и сирены к процессорному блоку;
выполнить подсоединение кабеля массы (согласно схеме подключения автосигнализации, для этого используется штатная гайка, расположенная на кузове);
разрезать штатные кабели, используемые для управления дверными замками (такие провода прокладываются от отпирающего переключателя к замкам);
соединить провод главного переключателя с зеленым кабелем;
защитить проводку изолентой и гофрированными трубками;
подключить антенный блок (нельзя вводить кабель этого элемента в жгуты проводов, обеспечивающих электропитание).

Виды сигнализации

Охранные сигнализации на автомобили бывают трех видов. Свойства каждого из них следует знать каждому водителю. Сигнализация может иметь обратную связь, быть односторонней или сообщаться с сигналом спутника. Каждая из них имеет ряд особенностей.

Самой устарелой на сегодняшний день является односторонняя система. Она может оповестить водителя об угоне, только если он находится на расстоянии 200 м от своей машины (на открытой местности). В условиях ограниченного бюджета многие водители выбирают этот тип сигнализации.

Предпочтительнее применять сигнализации на автомобиль с двусторонней связью. Они оповещают водителя на расстоянии около 4 км об опасности угона. Вся информация о состоянии авто выводится на дисплей брелока.

Спутниковая сигнализация характеризуется неограниченным радиусом действия. Это самая современная разновидность систем.

Особенности работы сигнализаций

Первые модели автосигнализаций использовали статистический код – такие виды криминальные элементы взламывали без труда. Позже разработчики таких устройств придумали динамический код, который обладает намного более сложным принципом работы. При приведении кнопки брелока в действие системой генерируется новый код, что ведет к сложностям у автоворов при поиске шифра к этой сигнализации. Однако стоит помнить, что даже обладая столь высоким уровнем надежности, эти устройства также взламывают.

У новых систем защиты транспортных средств работа основана на так называемом диалоговом принципе. Распознавание брелока происходит за несколько стадий. Автолюбитель нажимает на кнопку брелока и базовый блок системы защиты получает индивидуальный ID-номер. При приеме сигнала проводится проверка прописки брелока в системе защиты.

После на брелок отправляется ответный сигнал с зашифрованным кодом – он образован динамическим способом. Далее в брелоке происходит кодировка необходимой команды, которая уходит на базовый блок сигнализации. Этим блоком декодируется и выполняется приобретенная команда, после чего отправляется доказательство о выполнении команды. Такой способ надежно защитит машину от угонщиков.

Функциональные особенности и возможности системы

Автосигнализация шериф насчитывает несколько моделей, которые отличаются друг от друга набором определенных функций. Но каждая из сигнализации sheriff имеет следующие особенности:

Автосигнализация справляется со своей задачей при любой температуре. Изготовитель советует приобретать систему автосигнализации шериф тем, кто проживает на севере.
Сигнализация с автозапуском позволяет контролировать состояние автомобиля, находясь вдаль от него. Такие манипуляции можно проделать, используя лишь брелок, который может присылать уведомления. При срабатывании сигнализации, пульт отобразит информацию о том, какая часть авто подвергается опасности в данный момент.
Находясь дома, можно завести движок или включить свет в салоне. Систему автозапуска можно менять в зависимости от предпочтений владельца автомобиля.
Сигнализация шериф с автозапуском функционирует со специальным кодом, обеспечивающим защиту. Сигнал от блока управления к брелоку передается по специальному каналу, защищенному от других. Изготовитель уверяет, что пульт невозможно взломать, используя специальные приборы в виде электросканера или граббера.
Сигнализация sheriff легко устанавливается, все устройства работающие с ней в тандеме, прилагаются в комплекте. Подробная инструкция позволяет произвести установку самостоятельно, не прибегая к помощи мастеров из автосервиса.
Шериф с автозапуском почти любой модели позволят управлять стеклоподъемниками, если установлены доводчики.
Открыть и закрыть двери также можно с помощью брелока. Когда автовладелец отключает сигнализацию, блокировка снимается автоматически.
Если возникнет желание, можно включить режим бесшумной постановки на сигнализацию. Это отличается от обычного режима тем, что сирена не будет срабатывать при включении или выключении режима.
Автозапуск на сигнализации можно настроить таким образом, что режим защиты будет включен автоматически, когда водитель выйдет из машины и закрывает за собой все двери, либо двери будут закрывать автоматически, когда машина стартует.
Сигнализация sheriff нового поколения производится с нанесением метки, которая идентифицирует владельца авто.
Чтобы отпугнуть того, кто пытается посягнуть на автомобиль, можно включить панический режим. При его срабатывании, включается сирена и световые огни.

Преимущества и недостатки

Достоинства, которыми обладают противоугонные системы Шериф:

надежная защита транспортного средства;
доступная для большинства потребителей цена;
большой функционал, который характерен для полноценных противоугонных систем.

Недостатки, характерные для этих сигнализаций:

Отсутствие защитного чехла для коммуникатора в комплекте поставки.
Тихие сигналы предупреждения пейджера. При срабатывании режиме тревоги или отправке сообщений на пульт пользователь может не услышать предупреждения.
Ложные срабатывания системы. Такой недостаток обычно связан с неправильной настройкой контроллера удара и чувствительности.

Как использовать замок зажигания

Любую сигнализацию, наделенную автозапуском, обычно снабжают 5-ю силовыми выводами:

Посмотрим, как выглядит замок зажигания в реальности:

Зеленый – свободный;
Синий – свободный;
Красный – розовый;
Черно-желтый толстый – красный (отвод к стартеру);
Черно-желтый тонкий – красный (отвод к замку);
Желтый – голубой толстый.

В теории все получается просто.

Модели с двухсторонней связью

Двусторонняя связь осуществляется по защищенному каналу. Водителю регулярно приходят уведомления о состоянии авто и в случае взлома или повреждения, пульт тут же пришлет сообщение. Модели с двухсторонней связью, пользующиеся огромным спросом — sheriff zx 945, 1090, 1070, 940.

Sheriff zx 945

надежная защита от взлома, благодаря диалоговой кодировке;
не прекращающееся функционирование на расстоянии до 2-х км;
основной блок имеет 4 канала связи;

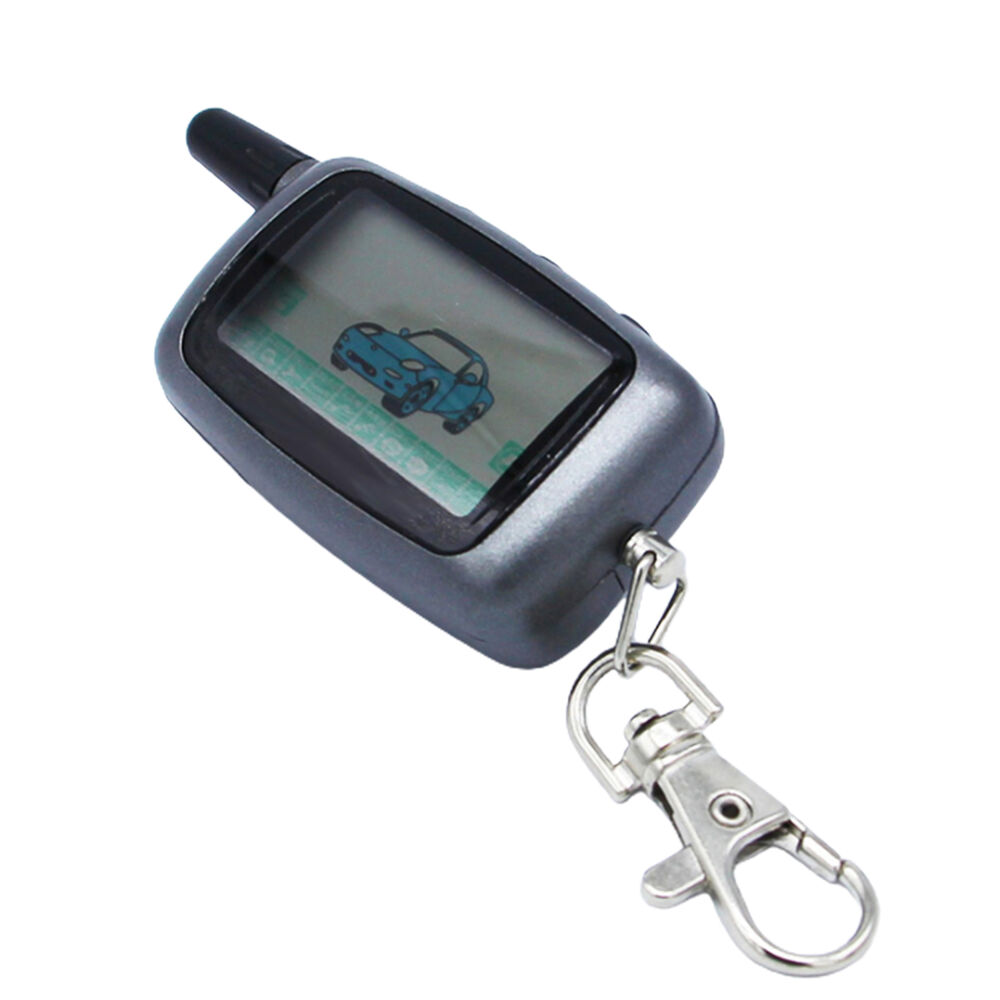

основной коммуникатор имеет ЖК-дисплей;
имеется два режима охраны – активный и пассивный;
можно настроить блокировку двигателя, которая не позволит угнать автомобиль.

Sheriff zx 1090

работает в пределах 1 км;
запасной брелок работает в пределах 50 м;
надежная защита от взлома, благодаря диалоговой кодировке.

Sheriff zx 1070

имеется два режима охраны – активный и пассивный;
встроенный датчик перемещения;
надежная защита от взлома;
раздельное управление активацией и выключением функций защиты.

Sheriff zx 940

основной блок имеет 4 канала связи;
двусторонняя связь, благодаря которой водитель своевременно получает уведомления;
настройка сидений на расстоянии;
есть возможность активации света и мотора на расстоянии.

Как подключить

смонтировать все элементы (установка головного блока и сервисной кнопки осуществляется в скрытом месте, антенный комплекс размещают на заднем стекле, сирена должна подключаться под капотом);
протянуть провод, идущий от замка зажигания к головному устройству (используется кабель, получающий напряжение при запуске двигателя);
протянуть провода концевых выключателей и сирены к процессорному блоку;
выполнить подсоединение кабеля массы (согласно схеме подключения автосигнализации, для этого используется штатная гайка, расположенная на кузове);
разрезать штатные кабели, используемые для управления дверными замками (такие провода прокладываются от отпирающего переключателя к замкам);
соединить провод главного переключателя с зеленым кабелем;
защитить проводку изолентой и гофрированными трубками;
подключить антенный блок (нельзя вводить кабель этого элемента в жгуты проводов, обеспечивающих электропитание).
