Что и как можно проверить мультиметром в аккумуляторе

Проверка режима работы в составе электрооборудования автомобиля

Также мультиметр пригодится, чтобы проверить работу аккумулятора «на борту». В первую очередь, можно определить, заряжается ли батарея при работающем генераторе.

Для этого должно выполняться условие превышения напряжения бортсети над напряжением аккумулятора, в этом случае ток будет «втекать» в батарею. Сначала надо измерить напряжение на клеммах АКБ при заглушенном двигателе. Оно должно составлять от 10,5 до 12,6 вольт (в зависимости от уровня заряженности батареи). Потом надо завести мотор, при нормально работающем генераторе напряжение должно повыситься не менее, чем до 14…14,5 вольт. Если напряжение ниже, надо искать неисправность генератора. Обе проверки надо производить при отключенных мощных потребителях (световое оборудование, автозвук, обогревательные устройства и т.п.).

Также тестером можно определить наличие утечек тока во время стоянки автомобиля. Для этого очень удобно пользоваться тестером с клещами постоянного тока. Надо заглушить двигатель и отключить всех потребителей электроэнергии бортсети, насколько это возможно. Если измерить ток по, например, плюсовому проводу от аккумулятора, то амперметр должен показать значение, близкое к нулю или ток, похожий на потребление нагрузок, которые отключить не удалось. Если результат измерения выше, надо искать проблему.

Направления токов утечки по загрязнениям корпуса

Надо помнить, что если утечка идет по слою загрязнений по корпусу аккумулятора, то найти её таким путем не получится – путь движения тока пройдет мимо плюсового провода. Поэтому есть смысл батарею предварительно очистить от грязи, помыв ее теплой водой с моющими средствами.

В итоге, имея мультиметр и некоторые знания, можно определить не только фактическое состояние батареи, но и режим её работы. Это несложно, и поможет избежать существенных денежных расходов.

В чём и как измеряется емкость аккумулятора?

Проверка электродвигателей разного вида с помощью мультиметра

Прозвонка проводов с помощью мультиметра — что это значит и как выполняется

Как правильно выбрать аккумулятор для автомобиля?

Как перевести амперы в ватты и обратно?

Как выбрать пуско-зарядное устройство для аккумулятора автомобиля?

Тесты аккумуляторной батареи на уровень емкости

Понятие емкости АКБ означает то, какое время она может проработать с оптимальной отдачей определенного количества заряда при определенных показателях U. Емкость измеряется в ампер-часах, и на каждом аккумуляторе, как правило, проставлены показатели его номинальной емкости. Самый распространенный способ проверки уровня емкости батареи — это использовать для нее определенную нагрузку.

Это интересно: Новые технологии в IT-индустрии

Лучше всего будет использовать нагрузку, временно выкрутив автомобильную фару, потому что фара имеет подходящую по всем параметрам мощность 35-40 Ватт. Это означает, что фара при подключении к аккумулятору заберет нужную половину тока для того, чтобы можно было узнать, в норме ли находится емкость АКБ. Если фара будет быстро гаснуть, значит, емкости в батарее, к сожалению, недостаточно.

Для того, чтобы определить, в норме ли емкость АКБ, нужно сделать следующее:

• отключить батарею от генератора автомобиля;
• подключить фару-нагрузку;
• оставить батарею в таком положении, пусть работает под нагрузкой около двух минут;
• отсоединить фару;
• выставить на мультиметре режим измерения вольтажа (напряжение);
• произвести замеры показателей.

При исправности и достаточном уровне емкости аккумулятора U обязательно должно превышать 12,4 В. Эту цифру следует запомнить. Если напряжение проверяемой АКБ составляет 12,4 В и меньше — это тревожный сигнал о том, что с такими показателями батарея не сможет долго проработать и в любое время может выйти из строя.

Также можно проверить, в норме ли емкость батареи, используя способ под названием «контрольный разряд». Это значит, что АКБ нужно зарядить и провести ей нагрузку так, чтобы обеспечить силу тока при разрядке, равную той, которая обозначена в техническом паспорте аккумулятора.

Для этого проводим следующие действия:

• полностью заряжаем батарею;
• проводим нагрузку в соответствии с показателями, обозначенными в ее техпаспорте;
• в цепь подключаем мультиметр — он будет показывать уровень ампеража;
• следить за показаниями мультиметра и отметить время, в течение которого ампераж уменьшится на 50 процентов и больше;
• сравнить полученные данные с данными тока в техпаспорте аккумулятора.

Если различия между этими показателями небольшие, батарея вполне годна к дальнейшему использованию, емкость в порядке. Если же разница большая, это сигнал к тому, чтобы либо пора зарядить АКБ, либо произвести ее замену при необходимости. Непосредственно цифр, указывающих на емкость батареи, с помощью тестера не получить.

Это интересно: Сберегаем тепло термокейсом для аккумулятора

Проверка плотности электролита

Если еще один способ проверки заряда аккумулятора, но он также не очень популярный – это замер плотности электролита. Но нам опять е понадобиться еще одно устройство – ареометр. Все дело в том — что заряженная батарея имеет плотность электролита примерно в 1,24 — 1,27 г/см3. Замеряются плотность как раз ареометром – он погружается в «банку» батареи и в него закачивают электролит, дальше либо «поплавок», либо «палочки» внутри всплывают до нужного значения.

Если показания:

• 1,24 – 1,27 г/см3 ваша батарея заряжена полностью
• 1,20 г/см3 – разряд примерно 25%, нужна небольшая подзарядка
• 1,16 г/см3 – разряд на 50%
• 1,08 – 1,10 г/см3 – полный или глубокий разряд, нужно срочно заряжать!

Минус этого метода в том, что сейчас многие батареи – необслуживаемые. То есть, нельзя разобрать и погрузить в электролит ареометр.

Если подвести итог — проверка заряда мультиметром, самый простой и легко выполнимый метод, однако он не всегда может обрисовать полную картину происходящего, ведь вы не можете подать нагрузку, которую дает стартер. Самый точный метод все же – нагрузочная вилка, но про это будет дополнительная статья. Так что следите за обновление блога.

НА этом заканчиваю, читайте наш АВТОБЛОГ.

Визуальная проверка состояния

Тут сразу стоит понять, что какие-то цифры и результаты измерений, как в случае с использованием тестеров и мультиметров, получить не удастся. Но это нам и не нужно.

Уже во многом по внешнему состоянию батареи можно определить, хорошая она или плохая, как долго прослужит и может ли вообще еще выполнять свои функции.

Рекомендую проводить такие процедуры перед покупкой новой АКБ, а также при приобретении подержанного автомобиля.

Установка универсального омывателя фар своими руками

Рубрика: Авто гаджеты

Корпус. Никаких повреждений и дефектов не допускается. Иначе при нарушении конструкции АКБ может спровоцировать короткое замыкание, отказать в самый неподходящий момент и просто не запустить двигатель;
Пыль и грязь. Их наличие не является критичным, но лучше, когда батарея остается в чистом состоянии. Следите за этим;
Клеммы. Она должны также быть чистыми

Но тут крайне важно посмотреть, нет ли на клеммах налета белого или зеленоватого цвета. Если есть, это признак окислительных процессов

Батарея плохая;
Влаги и следы подтеков. Если течет электролит, визуально заметить это не сложно. Следы влаги также указывают на то, что аккумулятору постепенно приходит конец;
Крепление и прилегание. Обязательно проверьте, насколько плотно стоят клеммы и как сильно затянуты крепления, удерживающие на своем законном месте автомобильную аккумуляторную батарею в подкапотном пространстве. Если все держится на соплях, это плохо.

Рекомендуем: Что такое гидрокомпенсаторы

Если влага и грязь будут накапливаться на АКБ, это провоцирует ускоренный саморазряд. Когда клеммы стоят недостаточно плотно, увеличивается сопротивление на участках соединения. Пусковой ток снизится, стартеру будет сложнее запускать двигатель.

Перегрев клемм также ничего хорошего не сулит автовладельцу. Потому допускать такого явления нельзя.

Чтобы аккумулятор работал хорошо и долго, за ним требуется соответствующий уход. Ведь нет абсолютно ничего сложного в том, чтобы периодически удалять все загрязнения и протереть корпус сухой ветошью. Можете подсветить себе лампочкой, чтобы детальнее изучить состояние оборудования.

Еще один момент относительно ухода при появлении следов электролита или образования налета на клеммах. Выкидывать батарею не обязательно. Но при обнаружении потеков нужно правильно удалить электролит. Для этого сделайте слабый щелочной раствор. Готовится он просто. Берется 100 миллилитров воды, и туда добавляется чайная ложка соды. Все тщательно перемешивается, и губкой протирается поверхность. Затем насухо вытрите все тряпками.

При окислении клемм возьмите мелкозернистую наждачку. Предварительно обесточьте АКБ. Далее не лишним будет обработать очищенные клеммы с помощью технического вазелина. Либо просто возьмите немного масла со щупа, и смажьте их. Масло также достойно защищает от закисления.

Типы мультиметров

Задаваясь вопросом, можно ли мультиметром измерить емкость аккумулятора автомобиля, смартфона, ноутбука или любой другой бытовой техники, необходимо рассмотреть типы представленных приборов.

Существуют аналоговые и цифровые мультиметры. В первом случае результат измерений показывает стрелка на особой шкале. Это один из самых дешевых типов устройств. Однако тем, кто никогда не пользовался подобными приборами, лучше отдать предпочтение цифровым разновидностям. Также аналоговые мультиметры имеют небольшую погрешность в измерениях.

Цифровые мультиметры выводят результат замера на дисплей. Это их отличает от предыдущей группы устройств. Информация на экране характеризуется высокой точностью и понятна для любого пользователя.

Как проверить АКБ

Изучая, как померить емкость аккумулятора мультиметром, необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ.

Сначала аккумулятор необходимо отсоединить от системы машины. Допускается отключать только контакт «минус». Далее нужно включить мультиметр. Режим теста устанавливается в диапазон от 0 до 20 В.

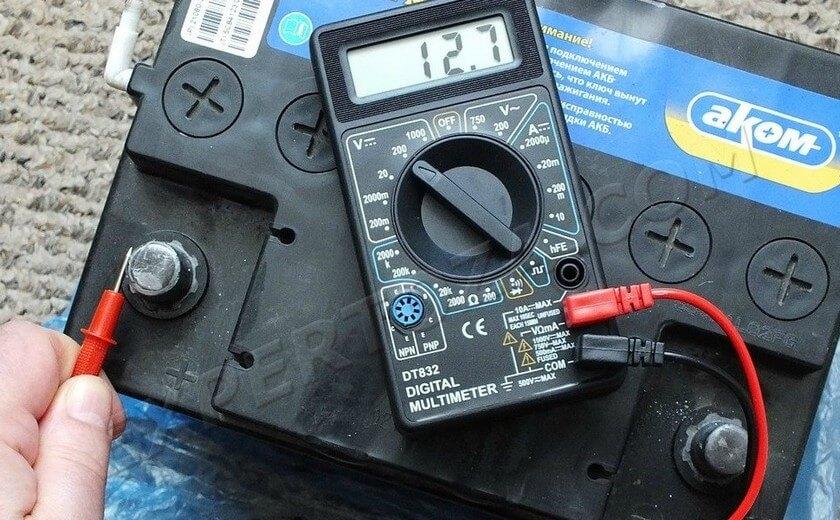

Щупы мультиметра подсоединяют к контактам аккумулятора. К положительной клемме подводится красный провод, а к отрицательному выходу – черный. При правильном выполнении этой процедуры на экране прибора появится результат измерений.

Измерения при работающем двигателе

Поставьте авто на ровную площадку, откройте капот, поставьте на ручник и заведите. При заведенном моторе работает генератор и регулятор напряжения, которые заряжают аккумулятор. Поэтому напряжение на клеммах должно быть в пределах 13,5-14 вольт. В некоторых авто при разряженной АКБ и низкой температуре воздуха электроника автоматически увеличивает напряжение, чтобы ускорить зарядку. При этом оно должно плавно опускаться по мере заряда. Если этого не происходит, в банках активизируется процесс электролиза. Электролит начнет интенсивно выкипать. Перезаряд особенно опасен для современных гелевых батарей с ограниченным газовыделением.

Напряжение менее 13,4 вольт — признак недозаряда. Работа в таких условиях способствует сульфатации пластин и сокращает срок службы батареи.

При измерении напряжения нужно отключить все мощные потребители: фары, отопитель, аудиосистему. Иначе мощности генератора при работе на холостом ходу будет недостаточно для поддержания оптимального уровня напряжения.

Возможно несколько причин пониженного напряжения на клеммах:

1. Плохой контакт.
2. Поломка генератора.
3. Неисправность регулятора напряжения.

Нельзя эксплуатировать машину, аккумулятор которой работает в режиме недозаряда. Нужно безотлагательно локализовать и устранить причину сбоя. Если напряжение на клеммах и выходе генератора сильно отличается, нужно зачистить контакты на АКБ наждачкой или надфилем.

После проверки без нагрузки нужно включить фары и другие мощные потребители энергии, добавить обороты двигателя и повторить измерения. Если на высоких оборотах под нагрузкой напряжение падает до 13,4 вольт и ниже — требуется диагностика системы генератора и блока управления.

Как проверить аккумулятор мультиметром с отключенным двигателем?

Средний показатель, при проверке аккумулятора мультиметром, на неработающем моторе должен находится в пределах 12,5–13 В, при этом верхнее значение указывает на 100 % заряда, а нижнее – на 50 %. Числа приблизительные, но общую картину по ним понять просто. Также не стоит забывать, что снимать показания стоит непосредственно перед поездкой, а не после нее, как только вы заглушили двигатель. Особенно хорошо проводить ее, когда машина некоторое время не использовалась, например, утром, после ночи в гараже. Так видно, насколько хорошо АКБ способен держать заряд.

Теперь вы понимаете, как проверить заряд аккумулятора автомобиля мультиметром. Этот прибор стоит приобрести каждому автомобилисту. Некоторые полагаются на показания бортового компьютера, но он не предоставляет достаточной точности. Встроенный вольтметр подключен к цепи приборов, расходующих энергию, а не напрямую к аккумулятору, следовательно, часть электричества расходуется «по дороге».

Проверяем уровень электролита

Как уже было сказано выше перед тестированием необходимо провести техническое обслуживание аккумулятора. Первое, что нужно сделать, проверить уровень электролита в банках и его плотность. Дело в том, что со временем из электролита, а особенно летом в жару вода испаряется или выкипает при зарядке. Уровень электролита понижается и обнажаются пластины. Пониженный уровень и повышенная его плотность приводят к снижению характеристик аккумулятора.

Аккумулятор производившийся в СССР

На старых, советских АКБ доступ к банкам был прост, открутил крышку, и всё. На большинстве современных доступ к банкам скрыт под платиной, а у некоторых необслуживаемых, доступа вовсе нет. Такие батареи нужно менять или искать возможность провести ТО и «оживить» его.

К стати такие батареи было очень удобно проверять на замыкание. Необходимо было просто проверить напряжение каждой банки. Если напряжение отсутствовало, эту банку просто закорачивали перемычкой. Общее напряжение падало, но эксплуатация была возможна. Минус был в постоянном кипении и быстром выходе её из строя.

Обслуживаемые аккумуляторы обычно имеют пластину, закрывающую крышки банок, либо сама пластина устроена, так что закрывает отверстия банок. Достаточно поддеть её отвёрткой и снять вверх. Открутив крышки, вы увидите через отверстия уровень каждой банки. Если оценить количество электролита визуально не удаётся можно опустить, что-нибудь в отверстие. Только не допустите попадания мусора.

Крышка может быть совмещена с пробками банок АКБ

Нормальным уровнем считается, когда электролит накрывает пластины примерно на сантиметр. Если меньше, то необходимо долить дистиллированную воду. Заметьте, именно воду, а не электролит. После доливки воды необходимо АКБ нужно зарядить, а после зарядки проконтролировать его плотность ареометром. Для большей части России считается нормальной плотность электролита 1,27 г/см³ при полностью заряженном аккумуляторе.

Ареометр для проверки плотности электролита

Ниже привожу таблицу рекомендуемой плотности электролита в зависимости от климата.

Плотность электролита и климатические условия

Как проверить емкость аккумулятора мультиметром в домашних условиях

Емкость АКБ можно узнать с помощью проверки мультиметром тестером двумя способами без нагрузки и с нагрузкой.

Инструкция по замеру без нагрузки

Измерения показателей совершают с помощью нагрузочной вилки в состоянии покоя, для этого:

1. Батарея извлекается из автомобиля на 7 часов.
2. После нагрузочная вилка присоединяется «+» к аккумулятору, «минусы» не соединяются.
3. Касанием штыря «-» к клемме «минус» получают значение заряда аккумулятора.
4. Цифры на дисплее означают: 13 – полный заряд, меньше 11.7 – источник питания разряжен.

Инструкция по замеру с нагрузкой

1. Прибор с дополнительной нагрузкой подключается «+» к электроклемме «+» батареи.
2. Соединяются штырь и клемма «-» АКБ на 5 секунд.
3. Снятие данных с дисплея вилки: больше 9 В – устройство в норме, меньше 9 В – нужно перезарядить.

Как проверить аккумулятор автомобиля мультиметром при запуске двигателя

Косвенно оценить работоспособность системы электропитания можно измерением напряжения при стартерном пуске двигателя.

Можно проверить напряжение во время пуска двигателя

Стартер, как и любой электродвигатель постоянного тока, в момент пуска потребляет максимальный ток.

По мере увеличения оборотов стартера возрастает э.д.с вращения, ток якоря спадает, стремясь к статическому значению, а напряжение на клеммах батареи стремится к первоначальному значению.

Во время пуска нужно зафиксировать минимум напряжения аккумулятора – оно не должно быть меньше 9,5 В.

Снижение ниже этого порога свидетельствует о наличии одной из возможных причин:

• аккумулятор недозаряжен;
• выработан ресурс и произошла потеря емкости;
• имеются неисправности в системе управления зажиганием или впрыском топлива.

Изготовление электролита в домашних условиях

Для данного рецепта понадобится хорошо проветриваемое помещение, средства индивидуальной защиты (как минимум перчатки), неметаллическая посуда, дистиллированная вода и аккумуляторная (серная) кислота в размере 360 мл.

Вначале в ёмкость выливается вода, затем, небольшими порциями и аккуратно, вливается кислота. Смесь тщательно перемешивается на всех этапах. Затем получившуюся смесь отстаивают несколько часов, и электролит считается готовым.

Очень важно вливать именно кислоту в воду, а не наоборот. Из-за разности в плотностях можно получить неприятные последствия химической реакции.

После совершённых манипуляций, но прежде повторных замеров аккумулятор необходимо зарядить при помощи низкого тока. Это тот момент, когда дольше — значит, лучше. После зарядки замеры повторяют.

Если при измерениях показания отличаются только в одной секции — это сигнализирует о повреждении пластин. Поддержание жизни в такой батарее обойдётся значительно дороже, чем приобретение новой.

Как проверить аккумулятор мультиметром

Первый способ – использовать цифровой мультиметр, чтобы быстро проверить, достаточно ли заряжена ваша батарея для запуска вашего автомобиля. Это лучший способ для так называемых необслуживаемых аккумуляторов, у которых нет съемных крышек. Некоторые необслуживаемые аккумуляторы поставляются с индикатором заряда, дисплеем на верхней части, показывающим, полностью ли он заряжен (зеленая точка), требуется ли зарядка (цвет не виден) или неисправен (желтая точка).

Второй метод использует ареометр. В отличие от цифрового мультиметра, ареометр может показывать не только уровень заряда вашей батареи, но и ее общее состояние. Вы будете знать, если она вышла из строя. Но вы можете использовать этот инструмент только на батареях со съемными крышками. Вы можете купить недорогой влагомер в большинстве магазинов автозапчастей или онлайн.

Как проверить живой ли АКБ на машине без приборов?

Индикатор на аккумуляторе

Определить состояние аккумулятора на автомобиле, не имея специальных приборов довольно легко. Сделать это можно несколькими способами.

На современных АКБ имеется специальный индикатор заряда, как правило в виде круглого окошка. Определить заряд можно по цвету данного индикатора. Рядом с таким индикатором на АКБ всегда располагается расшифровка, указывающая то, какой цвет соответствует тому или иному уровню заряда. Зеленый — заряд полный; серый — половине заряда; красный или черный — полному разряду.

При отсутствии подобного индикатора можно воспользоваться двумя методами. Первый — при помощи фар. Остывший двигатель запускают, и включают ближний свет. Если на протяжении 5 минут работы свет не тускнеет, то все в норме.

Второй (так же на холодную) — включить зажигание, подождать минуту, и потом несколько раз нажать на сигнал. При “живом” аккумуляторе звук гудка будет громким и непрерывным.

Как проверить автомобильный аккумулятор тестером тока холодной прокрутки?

Предыдущие методики не дают нам чёткого представления о таком ключевом параметре, как пусковой ток, т.е. какой максимальный ток может отдать конкретный аккумулятор для запуска двигателя автомобиля.

Процесс тестирования аналогичен предыдущим способам — устройство подключается к выводам аккумулятора, затем выбирается базовое значение пускового тока (написано на аккумуляторе) — чтобы тестер мог сравнить полученное значение и далее следим за указаниями тестера.

По сравнению с мультиметром и нагрузочной вилкой подобное тестирование имеет ряд преимуществ:

• Проверку аккумуляторов можно проводить в разряженном состоянии.
• В большинстве устройств предусмотрен алгоритм проверки и снятия поверхностного заряда, поэтому нет необходимости ждать часами, чтобы произвести проверку.
• Проверка не разряжает аккумулятор, а значит не нужно его заряжать после исследования.
• Это полностью безопасно — нет риска короткого замыкания
• На «выходе», мы получаем анализ Количественных, а не только качественных параметров аккумулятора.

Подобные тестеры выпускаются в профессиональном и бытовом исполнении. Следует учитывать, что в особо бюджетном «китайском» варианте, не стоит рассчитывать на корректность измерений.

Какие параметры можно проверить

Мультиметр – электроизмерительный прибор, объединяющий функции амперметра, вольтметра и омметра. Портативные устройства умещаются в руке и стоят недорого, его желательно иметь в машине каждому водителю. Чтобы измерять заряд аккумулятора, нужно померить напряжение. Также мультиметр полезен и для проверки других параметров – утечки тока, например. Это отличная профилактика против быстрого разряда АКБ.

В экстренных ситуациях, когда происходит отказ в работе электрооборудования, мультиметр пригодится для диагностики неисправностей:

• измерение напряжения бортовой сети;
• «прозвонка» предохранителей, электропроводки и лампочек;
• контроль над датчиками, их сопротивлением и напряжением.

При выборе мультиметра предпочтение следует отдать ударопрочным моделям с подсветкой на цифровом дисплее.

Как проверить мультиметром заряд аккумулятора?

В большинстве современных аккумуляторов имеется специальный датчик, который изменяет свой цвет в зависимости заряда аккумулятора. Однако получить с его помощью точные данные с его помощью не получится.

Как проверить напряжение аккумулятора мультиметром?

Для того чтобы проверить заряд литий-ионного аккумулятора необходимо выполнить следующие действия:

• Перевести мультиметр в режим вольтметра (измерение напряжения) и установить диапазон от 0 до 20V;
• Отсоединить аккумулятор от электропроводки автомобиля;
• Подсоедините красный щуп к положительному гнезду;
• Подсоедините черный щуп к отрицательному гнезду;
• Запишите показания.

Если мультиметр показывает, что напряжение равно 12,6 вольт, то это свидетельствует о том, что батарея не нуждается в зарядке и полностью работоспособна. Если показания ниже 12,6 – это обозначает необходимость дозарядки аккумулятора.

В том случае, если мультиметр показывает менее двенадцати вольт, то аккумулятор полностью разряжен, и необходимо срочно зарядить его. Если показания меньше одиннадцати вольт – использование такого аккумулятора может сжечь генератор или зарядное устройство, а значит, от него лучше избавиться и купить новый.

Важно помнить о том, что для получения актуальных данных нужно проверять заряд нужно подождать 5-6 часов после того как аккумулятор будет отключен от автомобиля. Как проверить зарядку аккумулятора от генератора мультиметром? Точно таким же образом, но теперь для замера показателей необходимо будет отключить генератор от аккумулятора, получить нужные данные, и при необходимости снова поставить его на дозарядку

Как проверить зарядку аккумулятора от генератора мультиметром? Точно таким же образом, но теперь для замера показателей необходимо будет отключить генератор от аккумулятора, получить нужные данные, и при необходимости снова поставить его на дозарядку.

Проверка при неработающем двигателе

Остальные показатели проверяются при неактивном моторе. Если батарея будет сильно разряжена, машину будет сложно или вообще невозможно завести без альтернативных методов. О нормах уровня заряда было упомянуто в начале статьи.

Есть одна тонкость, которую нужно учитывать, выполняя замеры. Если выполнять процедуру сразу после того, как двигатель был заглушен, уровень напряжения будет выше, чем после простоя машины. Ввиду этого проверять следует во втором случае. Так автомобилист определит, насколько эффективно удерживается энергия в источнике питания.

И напоследок – небольшой, но важный совет от автоэлектрика касательно разряда батареи во время стоянки машины:

Никогда так не делай и не будет проблем. А если это уже сделано, то вот как это можно обнаружить.
