Как проверить прикуриватель мультиметром

Причины возникновения неполадки

Современное использование прикуривателя сводится к эксплуатации его гнезда как источника энергии. Это своеобразная розетка, находящаяся в машине. Именно в отверстие и гнёзда приспособления вставляются разные электроприборы

Очень важно помнить, что подключать можно приборы с напряжением не более 12 вольт. Если напряжение выше — это грозит замыканием в цепи

Широкое использование данного машинного узла приводит к частому выходу его из строя. Есть несколько стандартных причин поломки. Прежде чем искать её в самом устройстве, необходимо проверить подключаемые девайсы. Возможно, неисправны именно они. Ведь чтобы заменить гнездо прикуривателя, уйдёт немало времени, а в некоторых машинах приходится менять часть консоли.

Чтобы проверить исправность самого устройства, необходимо включить зажигание машины, вставить в гнездо именно прикуриватель, а не зарядное телефона, выждать 15 — 20 секунд, проверить степень нагрева. Если прибор абсолютно не нагрелся, значит, проблема поломки в нём. В таком случае необходимо знать, какие правильные действия по устранению проблемы необходимо проводить, если сломался прикуриватель в машине.

Основными причинами неисправности прикуривателя в машине являются:

• нарушение целостности проводки;
• сгорание предохранителя;
• перегорание гнёзда прикуривателя;
• наличие посторонних предметов в гнезде.

Это интересно: Как накопить на машину? 5 критериев выбора и 7 полезных советов

Почему прикуриватель перестал работать?

Если устройство, подключенное к прикуривателю в автомобиле, не подает признаков жизни, но при этом проблема точно не заключается в самом переносном гаджете (вы в этом уверены или, еще лучше, убедились на практике, просто подключив его), значит, поломка произошла в гнезде бортовой электросети машины.

И в этом случае хорошо, когда «розеток» разбросано по салону несколько, а если одна? Что тогда делать? Поломка хоть и кажется мелкой, но для современного автомобилиста критичная – уж больно много полезных устройств можно повесить на внутреннюю электросеть автомашины: от мобильников и видеорегистраторов с навигаторами до переносных пылесосов.

Таким образом, возникает главный вопрос: что же делать, чтобы прикуриватель вновь начал давать электричество?

Другие проблемы в работе

К сожалению, существует еще ряд причин, почему не работает прикуриватель в автомобиле. Все они разные и у каждой марки автомобиля может быть своя.

Многие владельцы Dodge Caliber также сталкиваются с проблемой неработающего прикуривателя. Чаще всего ломается устройство во время работы в нем другого девайса, а с панели начинает появляться дым. Происходит это из-за перенапряжения, которое дают более мощные приборы, подключенные к разъему. В данной модели такая поломка может привести к проблемам в работе других устройств, так как сгоревший провод находится в общем жгуте других. С решением этой поломки не получится справиться самостоятельно, ведь снимать придется всю переднюю консоль. Такая поломка может быть неоднократной, поэтому лучше всего будет установить предохранитель в самом прикуривателе.

На отечественных марках машин тоже часто случаются казусы в работе прикуривателя. Конечно, чаще всего перегорают предохранители из-за неправильного использования разъема прибора. Проверить, почему не работает прикуриватель на ВАЗ 2110 достаточно просто. Включите вентилятор печки – если он не работает, то причина в предохранителе F18. Дело в том, что эти два устройства работают от одного предохранителя и его перегорание ведет к выходу из строя сразу двух приборов. Для его замены не нужно лезть под капот, он находится слева от руля в блоке предохранителей. Однако если вентилятор работает, то не стоит сразу грешить на проводку. Нужно проверить предохранитель, который обозначается, как F6. Мало кому известно, но он тоже влияет на работу устройства и возможно, причина именно в его перегорании.

Конечно, роль прикуривателя стала играть важную роль в жизни многих автолюбителей. Случается, что, перепробовав все возможные варианты поломок устройства, оказывается, причина кроется в расшатанных усиках, которые находятся в гнезде. Из-за этого прикуриватель не фиксируется и перестает работать. Усики после длительного и частого использования «разнашиваются» и ко всем приборам, которые вставляются в отверстие, не поступает ток. Устранить эту неполадку можно собственными руками. Достаточно немного подогнуть усики и после этого проверить работу прикуривателя или другого девайса.

Однозначно использовать все приборы автомобиля нужно строго по назначению, но, когда автопроизводитель не учел всех потребностей в использовании дополнительных гаджетов – без гнезда прикуривателя никуда. В эксплуатации его для других приборов достаточно помнить о том, что не следует подключать более мощные устройства, вставлять болтающиеся штекеры и другие неподходящие предметы. В таком случае вас не зацепит проблема сгоревших предохранителей и не работающего прикуривателя, в самый неподходящий момент.

Ремонт розеток прикуривателей Subaru Forester sh

И так почти с начала владения субарика я угробил две розетки Первая розетка в торпедеВторая в багажникеУгробил как и многие насосом, который по какой то причине закоротилоСобственно несколько лет нахватало времени добраться до них и сделать пользовался розеткой в «подлокотнике» стоял разветвитель на два гнезда и этого хватало

И так перейдём к процессуСкидываем Клемы

Самый долгий и муторный ремонт торпедной розетки

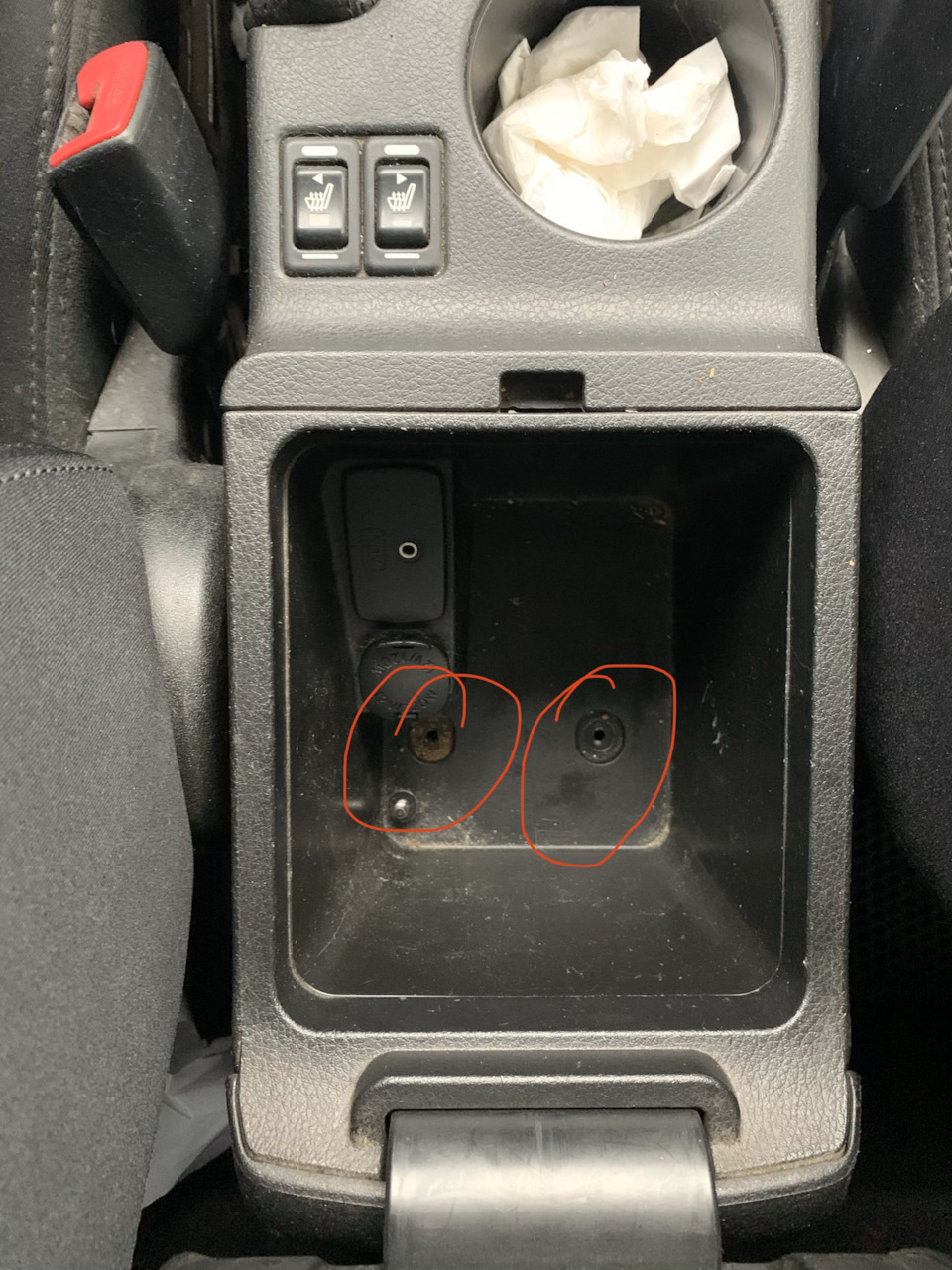

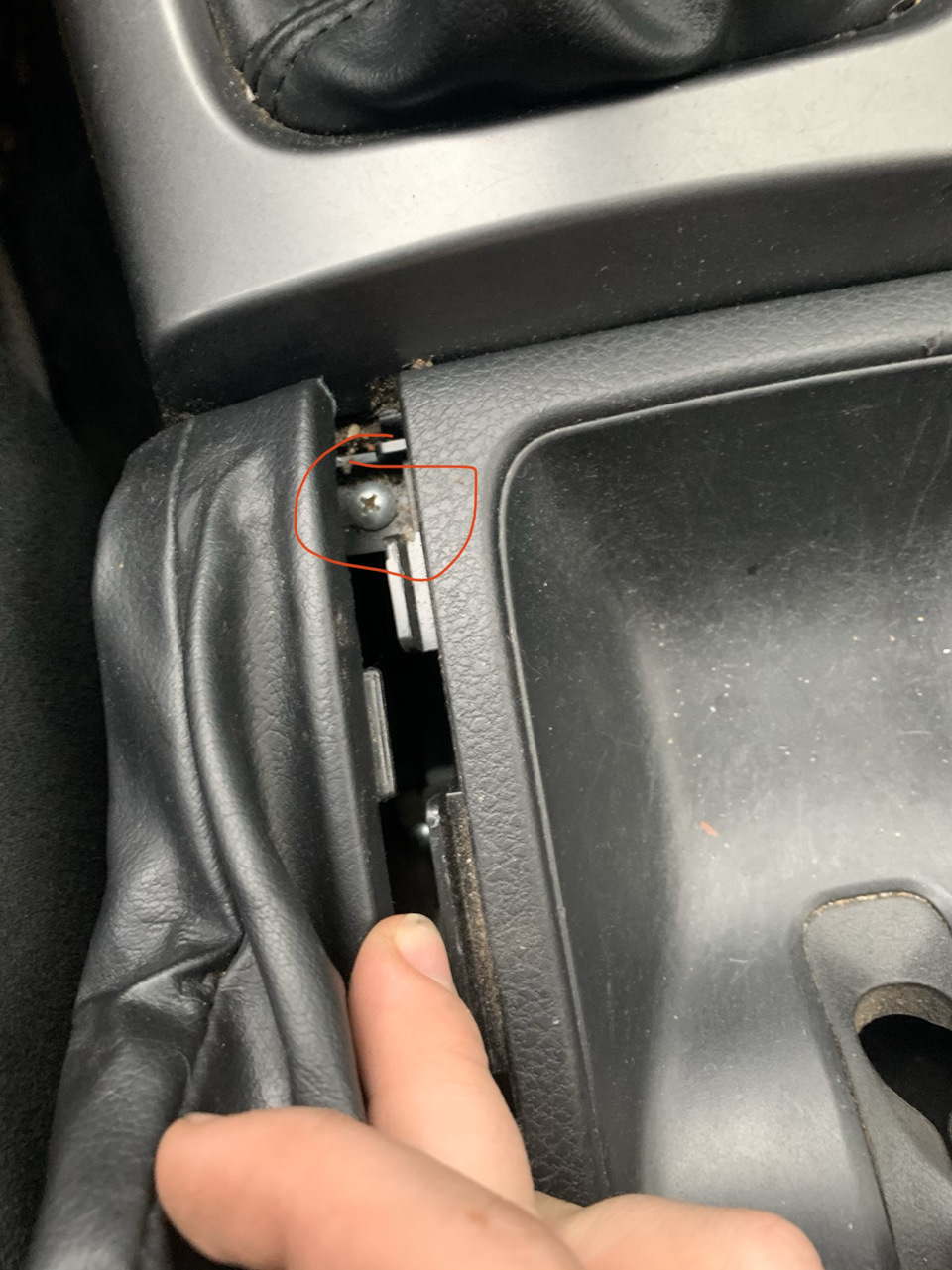

Откручиваем болты в подлокотнике

Далее так как у меня механика аккуратно снимаем поддев (желательно пластиковой лопаткой) крышку на понижайке выкручиваем ещё один болт

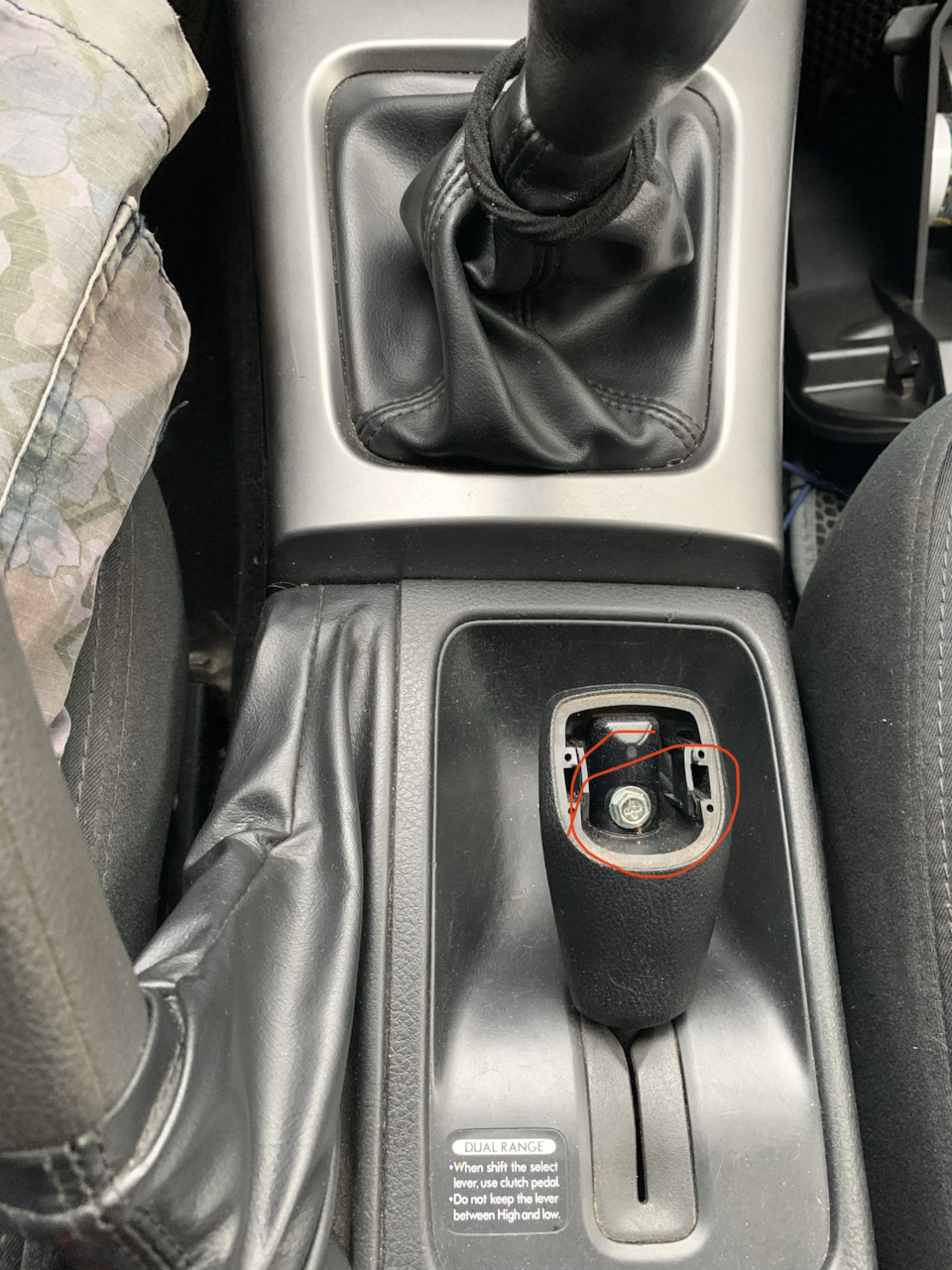

Далее отворачиваем ручку кпп и снимаем чехол с ручника проще всего это сделать снизу тянуть вверх и в сторону водительской двери

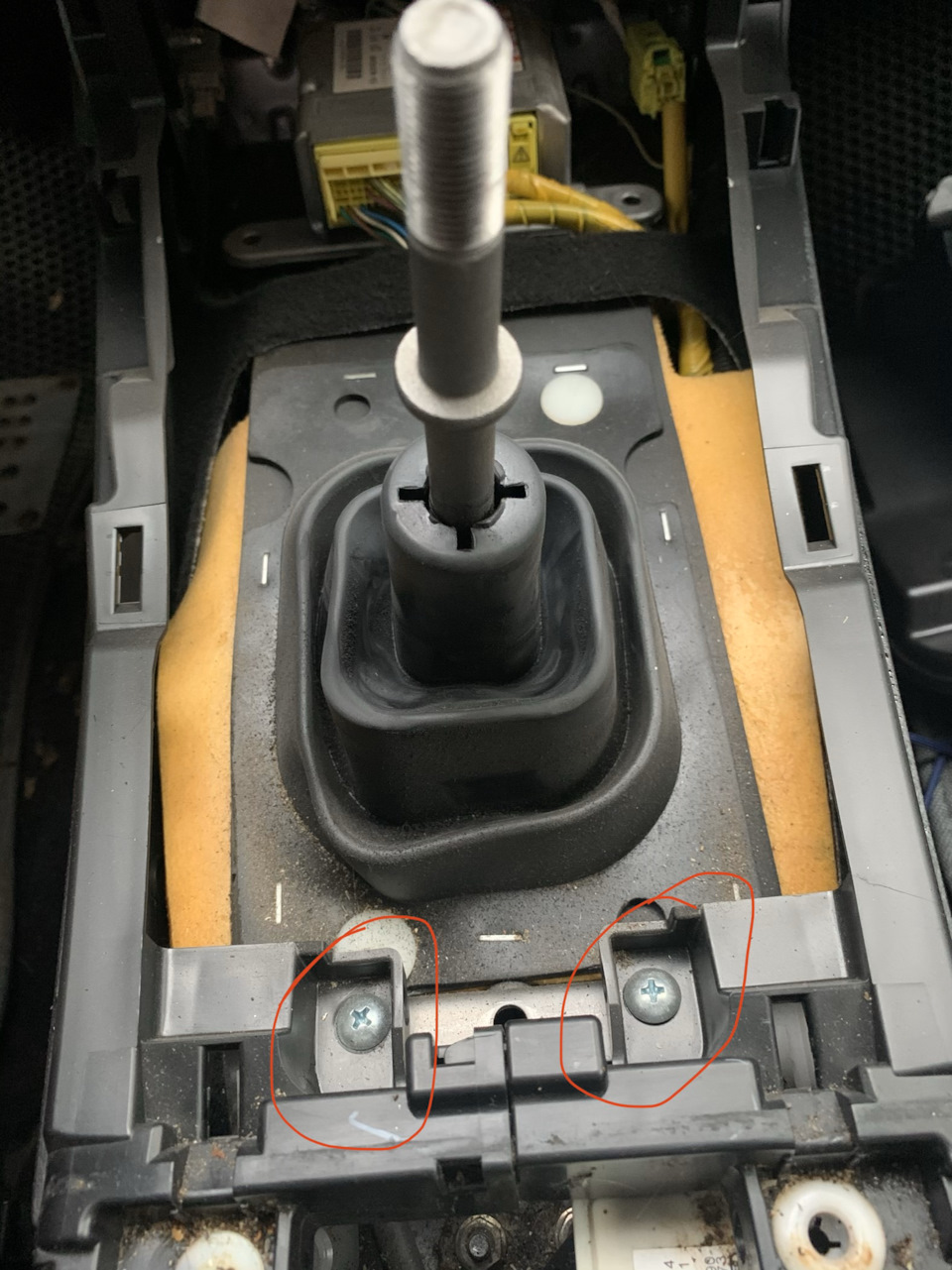

Далее переводим кпп в нейтраль понижайку вверх хватаемся за подлокотник и дергаем вверхПосле чего аккуратно поддев пластиковой лопаткой вынимаем две декларативные накладки полки под розеткой у меня серые тянуться на себя

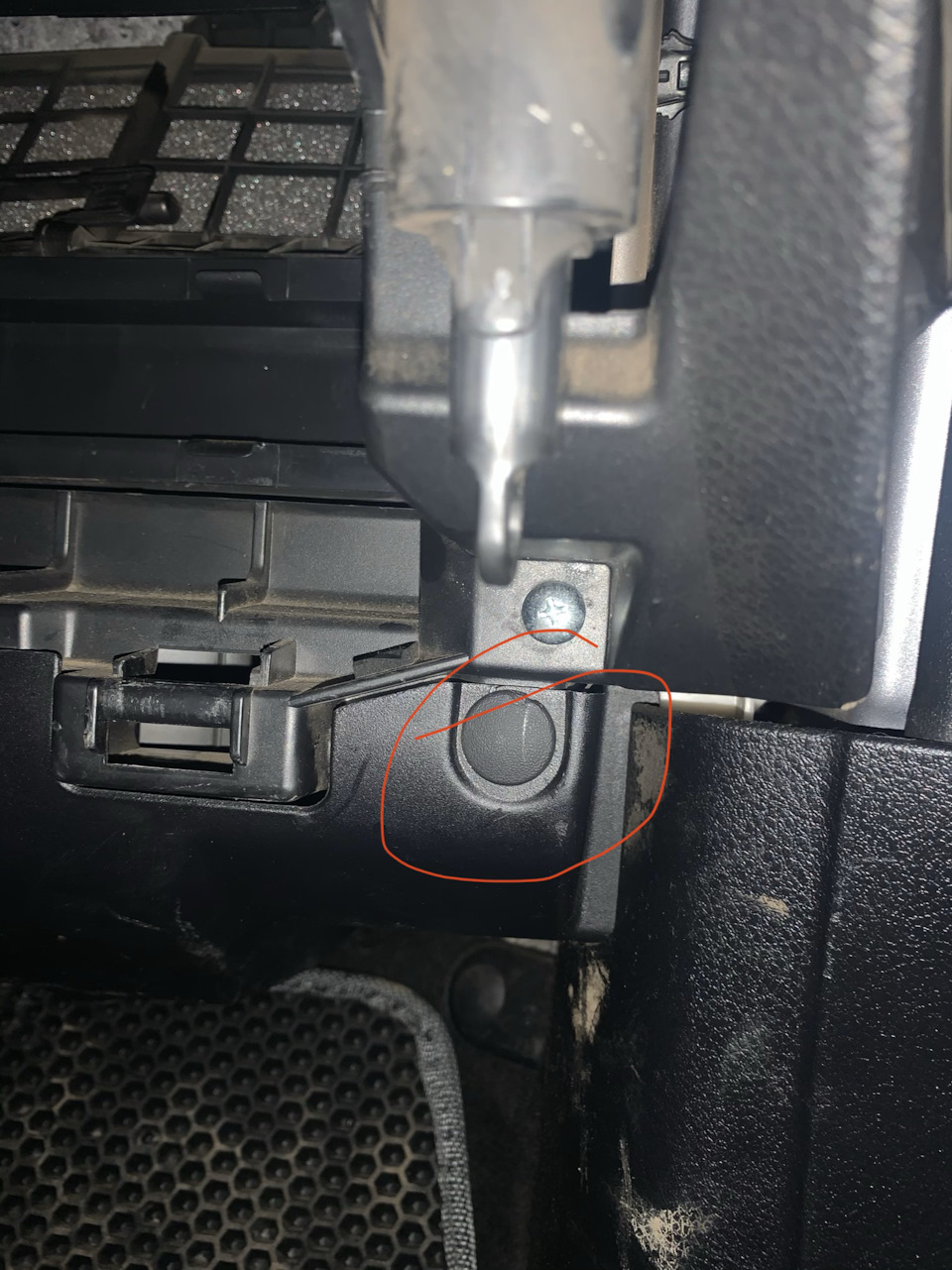

Тут у нас доступ ещё для двух болтов которые держат двойную составную пластиковую накладкуНе забываем о двух клипсах в ногах(Могу ошибать но там могут быть ещё два болта)

Теперь наконец-то мы дошли до самой Торпеды начинаем с пассажирской стороны снимаем накладку она тупо на клипсах и видим первые болты держащие «саблю/крыло»

Аккуратно цепляем рамку магнитолы и дергаем на себя

И начинам медленно и осторожно ! Отстегивать саблю дойдя до магнитолы делаем паузу и ползём к водительском сиденью а точнее в ноги и наблюдаем как сабля уходит под пластик чёрный торпеды там ещё один болт в этом месте стык трёх пластиков двух чёрных и сабли две чёрные там на клипсах их можно аккуратно вытянуть и добраться до последнего болта сабли далее сабля уже свободно висит у нас в руках не забываем снять фишки с климата

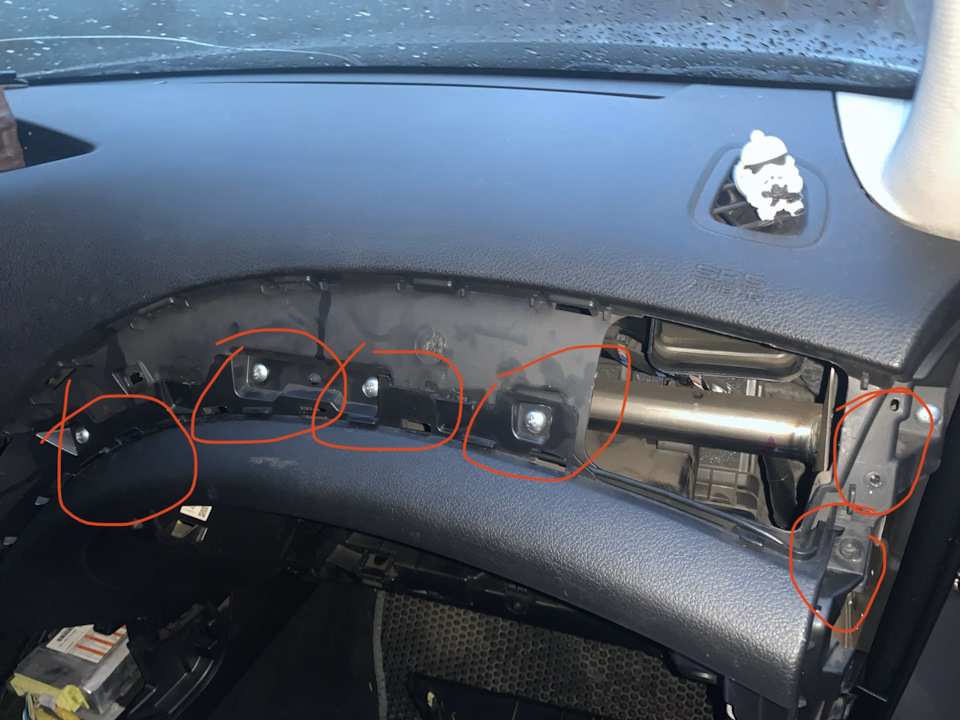

Теперь откручиваем множество болтов под саблей

Снимаем магнитолу снимаем направляйку воздуховодов в сумме 6 болтов

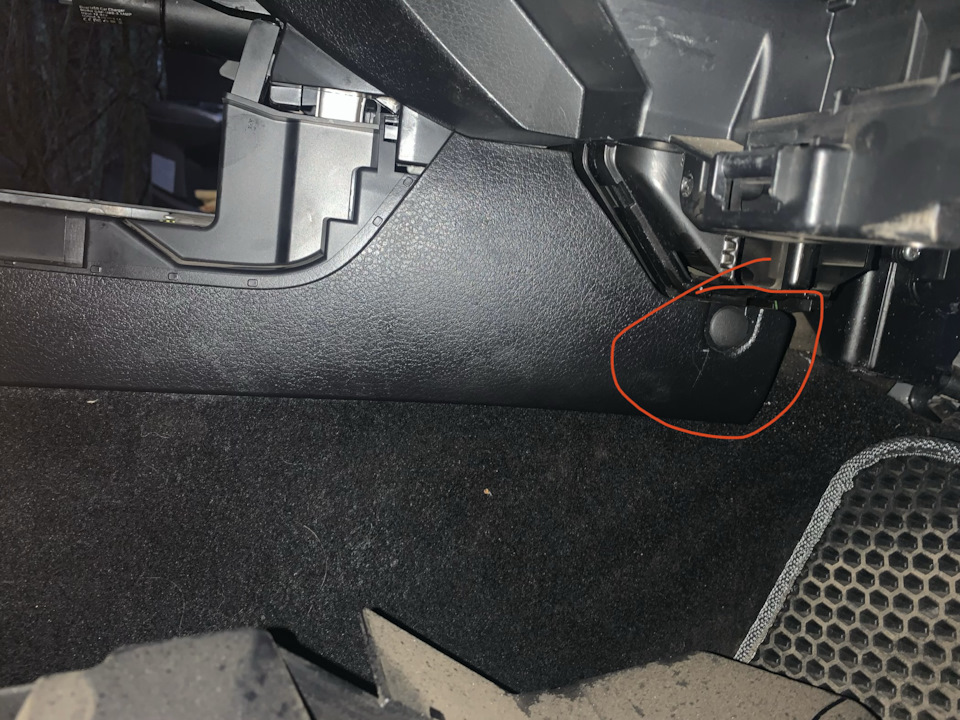

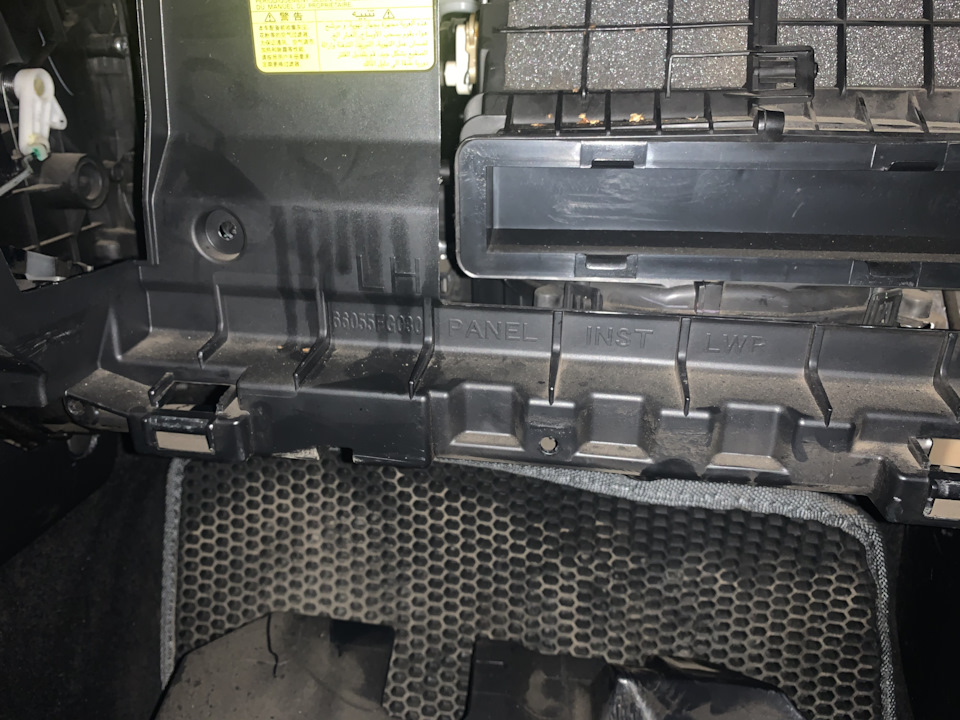

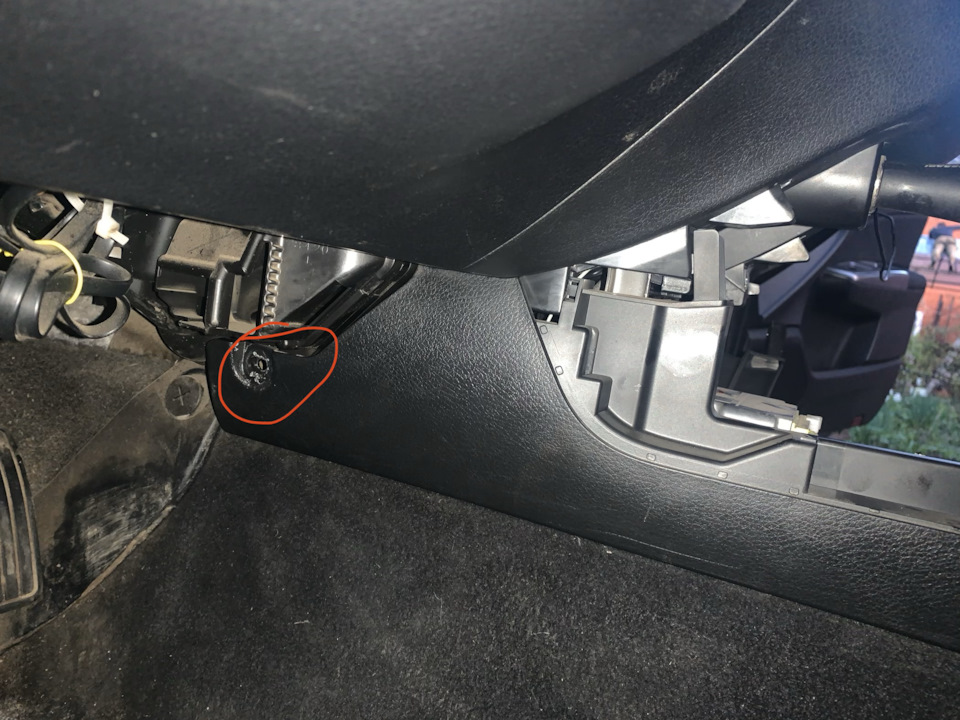

И снова идём в ноги пассажира и отстёгиваем все клипсы держащие пластик бордачка

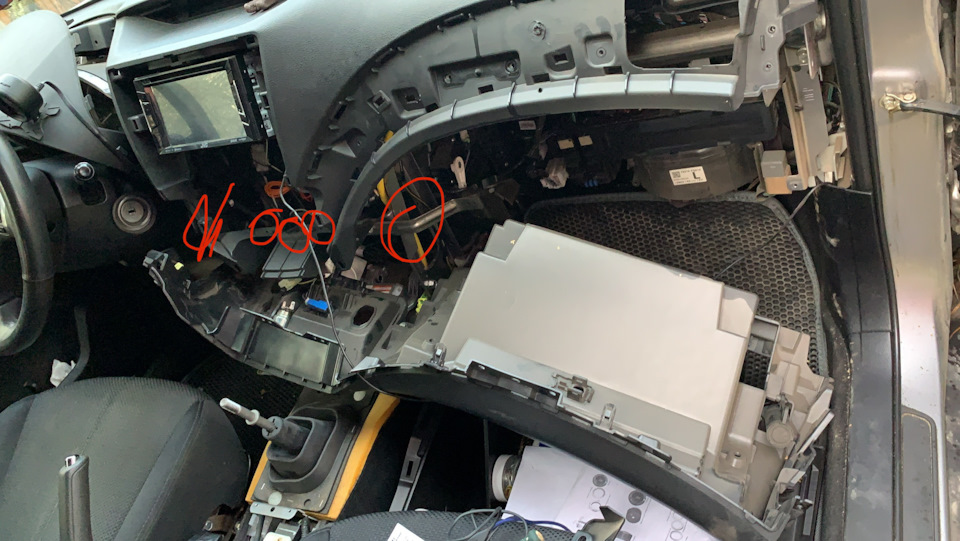

и начинается самое мучительное 5 болтов скрытых за усилителем торпеды три болта в пространстве под магнитолой нащупать можно руками в районе розетки и два болта по бокам

откручивал маленькой трещеткой с головкой под отвертку крестСняв эти 5 болтов нижняя консоль выпадет к нам в руки с заветной розеткой

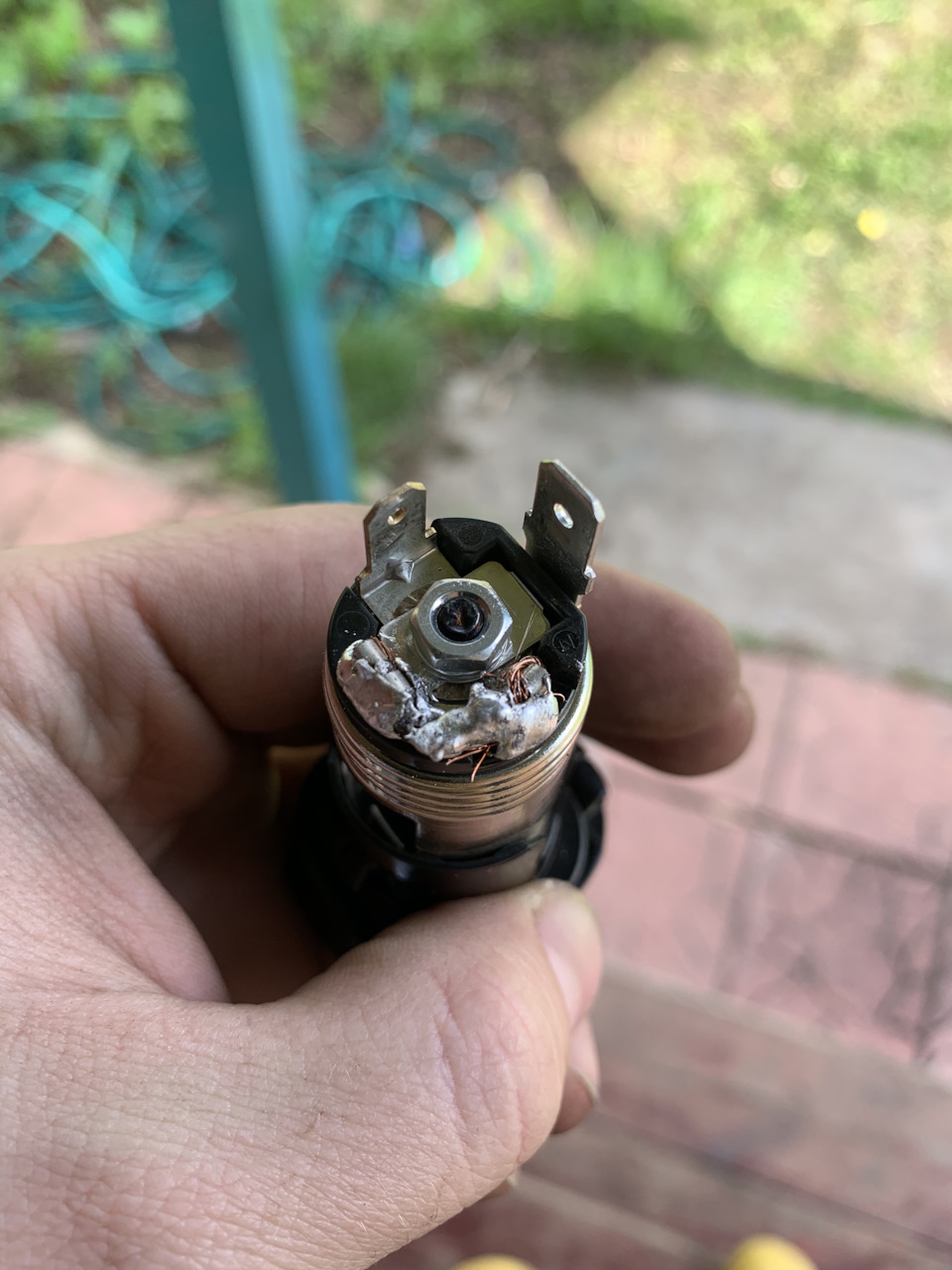

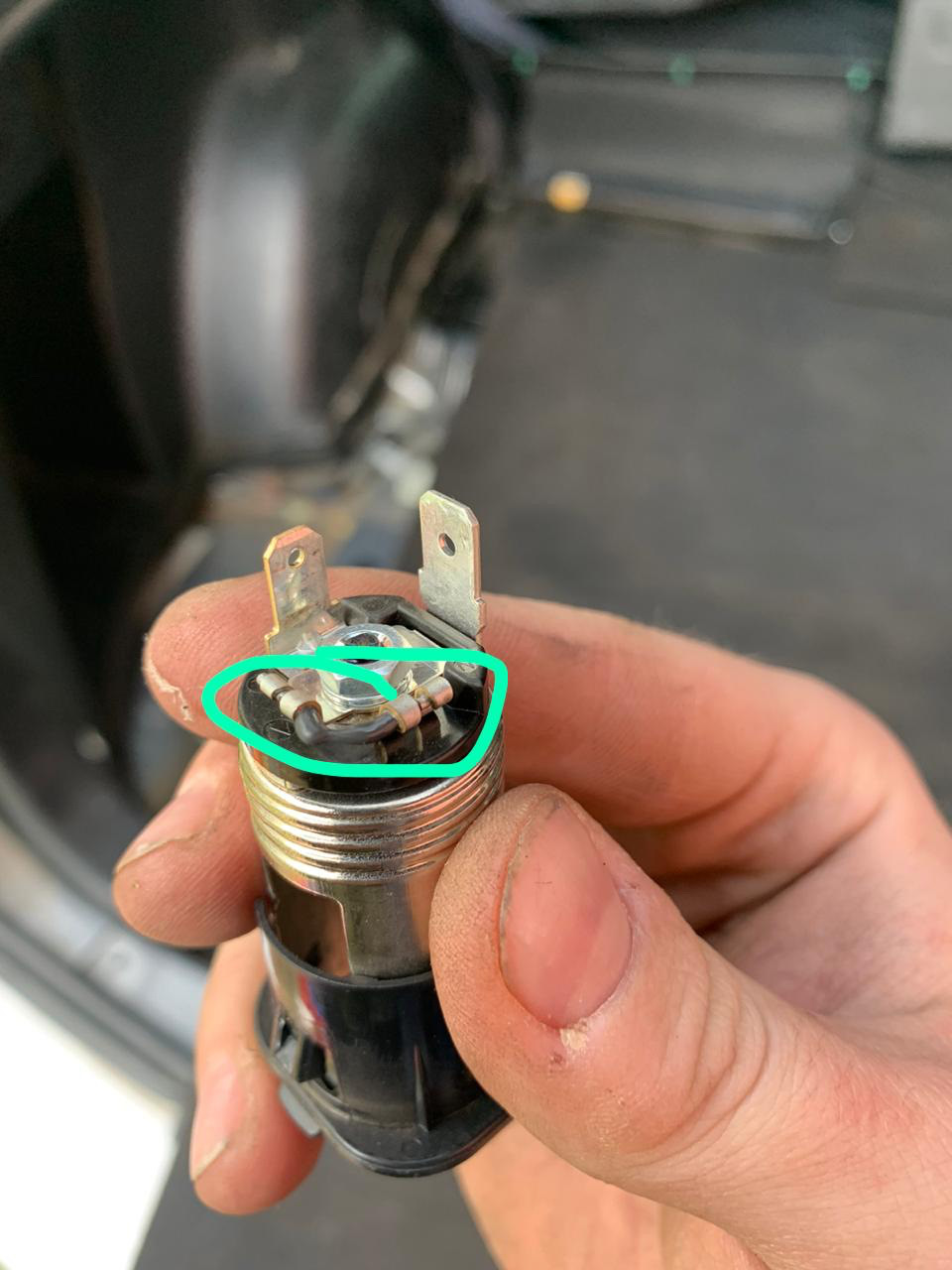

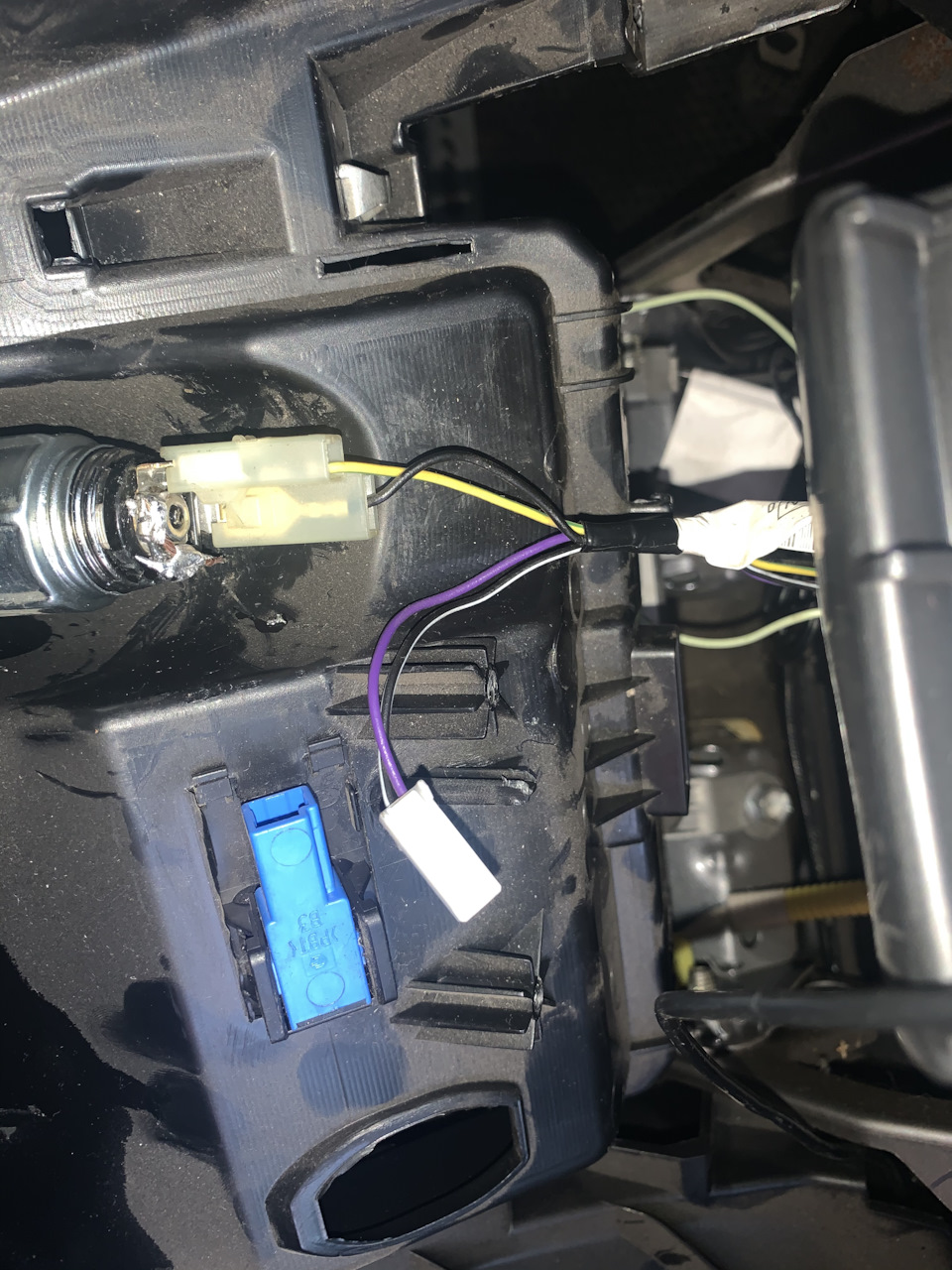

На вид и не скажешь что там обрыв так как термоплавкая вставка в изоляцииНемного кустарного ремонта (впаял да криво да не красиво но работает)

Собираем и радуемся

С розеткой багажника не много прощеОсвобождаем весь багажник снимаем фальшпол и пенопластИ наша задача снять чёрный пластик с розеткой ну и как в моем случае удалось снять розетку не снимая весь пластикОтстегнул все верхние болты открыл сиденья вперёд там снял накладку с регулировкой наклона там же открутил болты и аккуратно высвободил из клипс верхнюю часть чёрного пластика далее аккуратно вытянул розетку отремонтил и собрал обратно фото по багажнику мало так как куда проще и нагляднее чем с торпедой если что пишите помогу

Основные неисправности

Прикуриватель может перестать работать по разным причинам. Среди них чаще встречаются следующие неисправности:

1. Предохранитель сгорел. Это частая проблема. Сила тока в автомобильной сети не может превышать 10–15 А. Если в гнездо подключают более мощный прибор или даже несколько устройств, нагрузка на сеть моментально увеличивается, что приводит к выходу предохранителя из рабочего диапазона.
2. Проводка коротит. Заметив, что гнездо слишком сильно греется или часто приходится менять предохранители, можно говорить, что в проводке появляется короткое замыкание. Необходим ремонт электропроводки, диагностика при помощи мультиметра, а еще нужно изучить схему расположения проводов в автомобиле. Если один из проводов надорван, вот причина, почему прикуриватель почти не работает.
3. Слабый контакт. С течение времени разъемы гнезда окисляются или просто слабо прилегают. В результате спираль кнопки перестает нагреваться. Для ремонта не надо разбирать устройство, нужно просто почистить контакты.
4. Поломка элемента накаливания. Нихромовая спираль, которая находится внутри кнопки, со временем перегорает. В таком случае требуется полная замена детали, вышедшей из строя.

Порой в гнездо прикуривателя попадают посторонние предметы. В результате контакты штекера зарядки для телефона не достают до тех, что расположены в корпусе. В этом случае достаточно убрать мусор.

Работает с перебоями и коротит

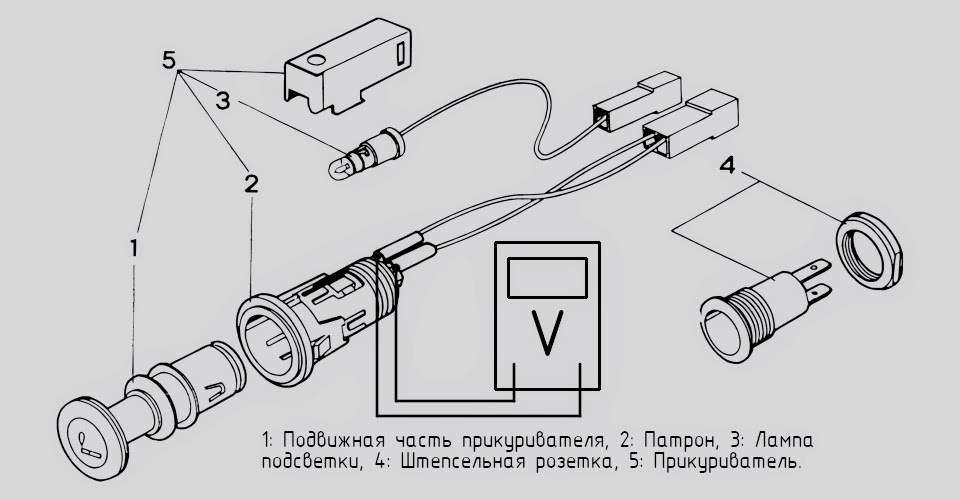

Проверка напряжения на контактах прибора мультиметром

Ситуация, когда прикуриватель плохо работает или коротит, бывает часто. Причиной этому может быть повреждение проводки или контактов гнезда. Чтобы решить проблему, надо выполнить несколько действий: обесточить систему, снять переднюю панель, отсоединить проводку и достать гнездо. Советуем провести такие процедуры:

Осмотрите контакты

Если есть мусор, удалите его осторожно тряпкой. При обнаружении следов оплавления контактов, нужно их зачистить

В запущенных случаях лучше приобрести новое устройство. Если прикуриватель в гнезде болтается, то стоит подогнуть усики, фиксирующие устройство.
Если нет следов оплавления и грязи, мусора, а прибор надежно зафиксирован в посадочном месте, необходимо использовать мультиметр в режиме вольтметра для проверки напряжения на контактах. Советуем перед этим включить зажигание.
Если при измерении нет напряжения, надо определить, где повреждены или оборваны провода. Решение одно — ремонтировать их. При отсутствии повреждений необходимо проверить состояние контактов. Вероятно, что они или один из них покрылся нагаром. В этом случае нужна замена гнезда или контактов.

Иногда у водителя возникает соблазн поставить в цепь предохранитель, рассчитанный на бо́льшую силу тока. Не советуем этого делать. При очередном скачке напряжения сгорит предохранитель в другом месте.

Отказало гнездо

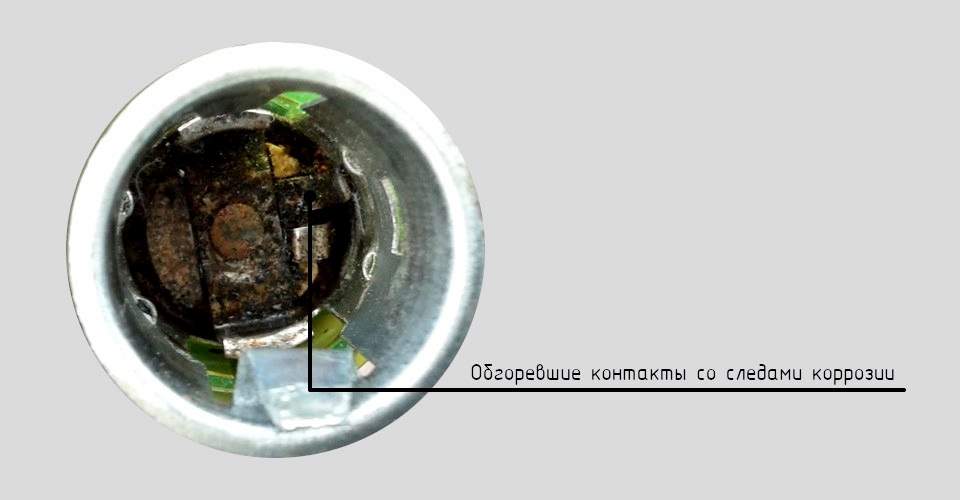

Патрон со сгоревшими контактами

Нередко причиной поломки прикуривателя в автомобиле становится выход гнезда из строя. Внутрь патрона попадает мусор или деталь может сгореть. Причина неисправности — использование устройств, чьи штекеры имеют нестандартные размеры, либо слишком свободно сидят в розетке.

Причина поломки может быть в отошедших проводах. Чтобы не делать лишних манипуляций, лучше сначала прозвонить проводку при помощи мультиметра. Иногда гнездо прикуривателя не работает из‐за слабого контакта. Проверив целостность проводов и убедившись в их работоспособности, можно начинать демонтаж гнезда. Чтобы решить проблему поломки прикуривателя из‐за отказа гнезда, необходимо заменить этот элемент на новый.

Не горит подсветка

Порой встречается и такая проблема. Несмотря на то, что отсутствие подсветки прикуривателя никак не влияет на работу самого прибора, уровень комфорта снижается. Особенно ночью. Как устранить: аккуратно вытащить патрон из гнезда и заменить лампу.

Если светодиод или лампочка целые, все дело в предохранителе, который защищает цепь подсветки от перегрева. Его тоже лучше поменять на заведомо исправный.

Устройство и работа

Прикуриватель в машине состоит из хромированного металлического корпуса, нагревательного элемента со спиралью из материала с высоким удельным сопротивлением (нихрома или подобного), пластмассовой рукоятки в виде кнопки и цилиндрической пружины внутри корпуса. Гнездом прикуривателя является стальной стаканчик с биметаллическим фиксатором нагревателя на торцевой стенке корпуса внутри. Общий провод электрооборудования авто (масса) подключается к корпусу гнезда прикуривателя, а питание (+) к фиксатору нагревателя. Для подсветки гнезда прикуривателя при недостаточной освещенности, на корпус устанавливается световод из прозрачного зеленоватого пластика, на который крепится патрон с небольшой лампочкой. Один ее контакт соединяется с корпусом гнезда, а другой с проводом, подачи питания на подсветку приборов.

Работа прикуривателя происходит следующим образом. Один конец спирали нагревателя, вставленного в гнездо, через корпус прикуривателя контактирует с массой. При нажатии на рукоять-кнопку нагреватель фиксируется биметаллической защелкой, к которой в этот момент подключается другой конец спирали. Ток, идущий по нихромовой проволоке, накаляет ее. От этого нагревается и биметаллический фиксатор, который при достижении определенной температуры распрямляется и перестает удерживать нагреватель. Тогда кнопка прикуривателя под действием пружины, с характерным щелчком разорвав цепь электрического питание нагревателя, выскакивает наружу.

Защита электроприбора

От короткого замыкания прикуривателя электропроводку защищает плавкая вставка в блоке предохранителей. Она обозначается CIG, cigar или пиктограммой, изображающей дымящуюся сигарету. Номинал этого предохранителя чаще всего равен 15 А.

От возгорания устройство защищено шайбой из легкоплавкого металла, установленной под гайкой крепления клеммы питания. Принцип действия этой защиты таков. При длительном перегреве нихромовой спирали торец корпуса гнезда нагревается до температуры плавления защитной шайбы. Плавясь, шайба стекает вниз и соединяет клемму питания с корпусом устройства, подключенного к общему проводу электрооборудования. От этого замыкания перегорает плавкая вставка, прикуриватель обесточивается, а нагревание прекращается.

Часто встречающиеся причины отказа

Виной тому, что у вас не работает прикуриватель, могут быть следующие неисправности:

• Сгорел предохранитель.
• Обрыв спирали накаливания.
• Сработавшая защита от возгорания. При этой неисправности новый предохранитель выходить из строя в процессе установки. Срабатывание защиты от возгорания часто бывает из-за случайного нажатия и длительного удерживания кнопки прикуривателя. Что может произойти, например, при попытке достать упавший на пол и закатившийся под сиденье предмет.
• Коррозия клемм питания и массы прикуривателя.

Ремонт прикуривателя за 5 минут своими руками

Поломка автоприкуривателя может возникать по различным причинам. Поэтому починку следует делать поэтапно. Мастеру нужно сперва посмотреть одни возможные причины, а потом – другие (всего 5 шагов). Для диагностики автомобилисту обязательно понадобится мультиметр. Также нужна паяльная лампа, изолента, жидкость для снятия оплавлений, тряпка, набор дополнительных предохранителей. Чтобы посмотреть проблемные контакты, понадобится фонарик или телефон с хорошей подсветкой.

Починку делают так:

1. Сперва нужно посмотреть состояние предохранителей в транспорте. Для этого с помощью инструкции к авто установите расположение блока, прозвоните нужный предохранитель с помощью мультиметра. При необходимости заменить сломанную предохраняющую запчасть.
2. Если это не помогло, то осмотрите микросхему предохраняющего блока на наличие оплавлений и механических дефектов. При необходимости с помощью паяльника почините прибор. Также осмотрите подводяющую проводку, прозвоните ее с помощью мультиметра – если есть дефекты, перепаяйте провода или соедините их с помощью изоленты.
3. Если это тоже не помогло, то нужно разобрать переднюю панель и достать разъем для проведения осмотра. Если на корпусе повредился угловой предохранитель, нужно снять его и припаять алюминиевый проводок. Также нужно очистить внутреннюю поверхность от пыли и грязи с помощью тряпки.
4. Еще способ: нужно с помощью мультиметра прозвонить внутренние контакты, а также внешние провода (красный и черный). Если проблема в проводах, то нужно заменить или перепаять их. Если дело в оплавливании внутренних контактов, нужно очистить их с помощью окисляющей жидкости. Если ничего не помогает, то перегорел корпус разъема или другие жизненно важные элементы устройства – в таком случае нужно купить новый разъем.
5. Если прикуриватель не заработал, то проблема скорее всего кроется в головке. Например, в нем перегорела нихромовая спираль или нарушились внутренние контакты. Починка в данном случае будет малоэффективна из-за малых размеров устройства – для решения проблемы лучше купить новый автоприкуриватель.

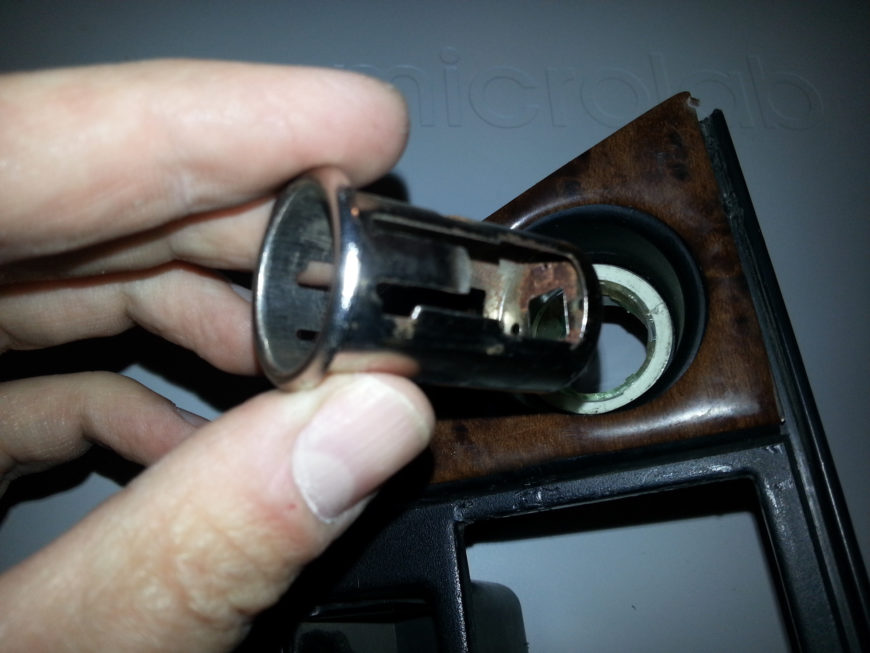

Как разобрать автоприкуриватель

Чтобы достать гнездо автоприкуривателя необходимо разобрать переднюю панель. Она крепится с помощью болтов, поэтому для демонтажа мастеру понадобится крестовая отвертка. А перед проведением работ нужно отключить питание на аккумуляторе, чтобы мастера не ударило током. Алгоритм действий:

1. На облицовочной панели найдите саморезы-фиксаторы и выкрутите их с помощь отвертки. Сбоку найдите дополнительный саморез, подденьте тубус автоприкуривателя отверткой и вытащите его.
2. Аккуратно снимите кольцо подсветки – демонтаж готов. Чтобы установить панель обратно, проведите все действия в обратном порядке.

Кнопка прикуривателя

На автоприкуривателе часто есть небольшая кнопка, позволяющая включить или выключить прибор, чтобы не происходила утечка электроэнергии. Кнопка иногда может выходить из строя по причине механической поломки или попадения в нее мусора. Если кнопка перестала нажиматься, нужно разобрать устройство и осмотреть механизм кнопки. Нужно очистить ее от грязи и попытаться вновь запустить автоприкуриватель. Если не вышло, нужно заменить кнопку или устройство целиком.

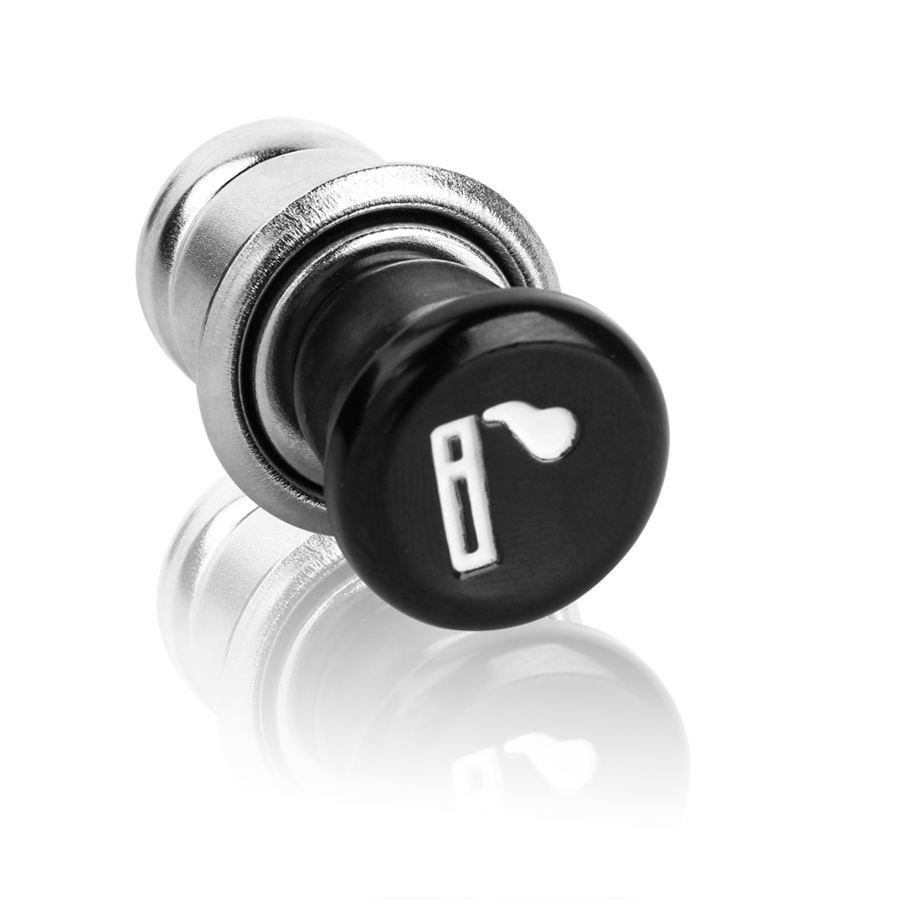

Головка прикуривателя

Внутри головки автоприкуривателя имеется полупроводник из слюды, который иногда выходит из строя. Если прибор перестал работы, имеет смысл разобрать устройство, демонтировать старый проводник и поставить новый. Если проблема не решилась, то причина поломки в чем-то другом. Поэтому для починки нужно воспользоваться инструкцией, представленной ранее.

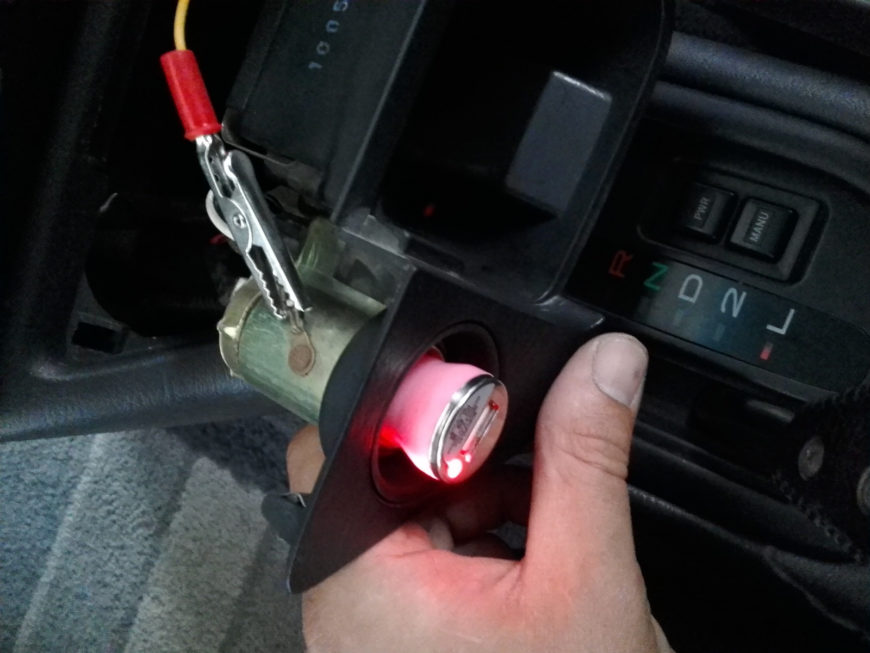

Как проверить работу прикуривателя

После ремонта необходимо проверить работоспообность прикуривателя. Для проверки не нужны специальные инструменты – будет достаточно самого прикуривателя и рабочего гнезда. Алгоритм действий:

1. Заведите транспортное средство, дайте двигателю прогреться несколько минут.
2. Вставьте головку в разъем – убедитесь, что прибор надежно зафиксирован в гнезде.
3. Через 10-15 секунд достаньте головку – она должна быть очень горячей.
4. Если устройство холодное или едва теплое – ремонт не удался.

Многие водители признают, что проверка автоприкуривателя при его поломке – весьма неординарная задача. Ведь причина неисправности может быть в самом автоприкуривателе (головке), гнезде, на предохранящем блоке. Также поломка может возникнуть из-за обрыва проводов, нарушения контактов. Поэтому если предварительная диагностика не дала хороших результатов, имеет смысл обратиться в автомастерскую, чтобы задачу по диагостике и ремонту взял на себя опытный механик.

Диагностические мероприятия

Ситуации, когда на автомобилях не работают прикуриватели, не столь распространены сейчас, как это было раньше. Но всё равно такая поломка вполне вероятна.

В этой ситуации нужно понять причину, из-за которой возникла неисправность. В зависимости от результатов диагностики, автомобилисту придётся выполнить соответствующую работу по устранению проблемы.

Диагностика может включать в себя следующие мероприятия:

• Для начала стоит тщательно проверить все соединения и убедиться, что никакие провода не перегорели. Здесь придётся выполнить частичный демонтаж узла.
• Проверяйте, нет ли повреждений проводки на корпусе прикуривателя, насколько прочно они соединены.
• Обязательно откройте блок предохранителей, где находится элемент, отвечающий за прикуриватель. У него должна быть соответствующая метка или надпись.
• Убедитесь в отсутствии следов горения или признаков засорения самого гнезда, либо его контактов. Довольно часто при попадании посторонних предметов работоспособность системы нарушается.
• Оцените текущее состояние вилки гнезда.

Это означает лишь одно. Если перегорел плавкий элемент предохранителя, тогда питание не будет подаваться не только на прикуриватель, но и на другие системы, с которыми он связан. Одновременный выход из строя нескольких систем в машине наверняка указывает на проблемы со стороны предохранителя.

Это интересно: Поиск неисправностей и их устранение, если загорается лампочка давления масла на холостых оборотах

Но просто так предохранители не перегорают. Поэтому стоит также понять, почему произошло перегорание и как избежать повторения аналогичной ситуации в будущем.

Проверка мультиметром (или тестером)

Значит так, им можно тестировать как уже снятые предохранители, так и установленные в блок машины.

На мультиметре, есть звуковой режим проверки. При его включении, если замкнуть щупы, будет слышан писк, значит есть контакт.

Так вот – можно снять предохранитель, в случае если у вас не прозрачный корпус, просто устанавливаем щупы на контакты предохранителя! Слышим писк, значит исправен, звука нет – перегорел. Но опять же вытаскивать каждый и проверить это крайне неудобно!

Поэтому производители о нас позаботились, на предохранителях сверху есть открытые «точки» от контактов, вам достаточно засунуть в них щупы от мультиметра, и можно не снимая – проверить большое количество элементов. Лично я за пару минут могу проверить почти весь блок! На видео внизу это будет видно.

Именно так тестируют на СТО, потому как зачастую книжку со схемой потеряли, и очень долго искать — где какой стоит, а мультиметр обычно всегда под рукой.

Физический осмотр

НА данный момент, все предохранители делаются с прозрачным пластиковым корпусом, то есть «нить» которая располагается внутри – видна не вооруженным глазом. Если предохранитель перегорел, просто вытаскиваем его из разъема и проверяем, это «визуальный метод»!

Почему он сложный и не всегда применяется — да потому что предохранителей в современных авто, десятки (может доходить до 30 — 40), причем — чем круче авто, тем их больше. И выяснить какой сгорел, визуально нереально!

Они установлены в гнезда и видно только заднюю часть. Тут нужно сочетать схему (первый метод) и физический осмотр. Но есть гораздо более быстрый и достаточно легкий метод проверки, используем мультиметр если он есть.

Схематичная проверка

Что это такое? Если у вас не работает какой-либо прибор, например прикуриватель — большая вероятность, что сгорел именно предохранительный элемент. Для каждого авто, есть схемы в которых указано – за что и какой отвечает. Вам нужно найти номер или расположение и проверить его, зачастую этого достаточно. Проверка может быть такой – банально ставим новый, если заработало, значит дело в нем.

Устройство и принцип работы

Конструкция прикуривателя достаточно проста. Внутри металлического патрона нихромовая спираль, которая разогревается. Патрон вставляется в гнездо прикуривателя, находящееся в разных местах салона. При нажатии на рукоятку происходит замыкание контактов, вследствие чего спираль начинает греться. После того, как нагрев достиг максимальной точки, срабатывает термореле и прибор отщелкивается до первоначального положения.

Напряжение тока цепи составляет 12 вольт. Поэтому не рекомендовано подключать к разъему прикуривателя более мощные устройства. Это приведет к перегреву и перегоранию предохранителя.

На сам прибор приходит три провода:

• черный – минус или масса, которая приходит на кузов авто;
• красный – отвечает за напряжение нагревательного элемента, подключен к плюсовой клемме аккумулятора через предохранитель;
• желтый – провод лампы подсветки.

Схема подключения

Подключение прикуривателя не отличается сложностью. Устройство соединяется с бортовой сетью всего тремя проводами.

1. Черный провод – масса авто подключается к корпусу прикуривателя.
2. Красный провод – питание крепится на клемму в торце корпуса. Этот резьбовой зажим одновременно является креплением фиксатора нагревателя, поэтому питание поступает и на него.
3. Желтый провод – питание подсветки приборов подключается к патрону лампы. Масса, на который подается через его контакт с корпусом прикуривателя.

Ваз 2104-07

Функции

В современном обществе важен не столько прикуриватель, сколько само его гнездо. Именно в это отверстие вставляются другие электрические приборы, без которых многим автолюбителям просто не обойтись. Говоря простым языком, гнездо – это так называемая розетка, только не в доме, а в машине. С его помощью можно заряжать свой сотовый, подключать навигаторы и радары, а также пользоваться мобильной автомойкой. С каждым годом рынок пополняется более новыми, разнообразными автомобильными аксессуарами и гаджетами, которые работают от электричества.

Прикуриватель – простое устройство, но даже в его работе могут случаться казусы и неполадки. В этой статье описаны все возможные варианты неисправности в работе прикуривателя, а также способы устранения неполадок для разных автомобильных марок.

Диагностика неисправностей

Многие автомобилисты с помощью прикуривателя подают питание на компрессор для накачки шин, некоторые подключают FM трансмиттер вместо аудиосистемы, а третьи пылесосят салон.

Любой прибор, требующий питания с напряжением 12 В, может быть подключен через это гнездо. Обычно это видеорегистраторы, ноутбуки, зарядки для смартфонов, навигаторы. Иногда даже автоинверторы .

Начать нужно с проверки работоспособности. Если вы заметили, что подключенный к прикуривателю прибор не работает, убедитесь в том, что замкнул именно сам прикуриватель, а не включенное через него устройство. Порой, провозившись несколько часов с электросхемами и проводкой, оказывается, что сам навигатор накрылся, либо трансмиттер приказал долго жить. Проверяется это просто. Нужно лишь подключить другой потребитель, заведомо исправный. Если и он не работает, причина в прикурке.

Практически на всех авто проверка работоспособности осуществляется по одной и той же схеме.

• запускается зажигание;
• в гнездо вставляется патрон прикуривателя;
• через 10-15 секунд он извлекается;
• проверяется уровень нагрева.

Если нагрева нет вообще, источник проблем очевиден. Если нагрев есть, тогда просто подключаемый девайс вышел из строя.

Столкнуться с такой поломкой может владелец практически любого автомобиля.

Сложно найти машины, в которых классического прикуривателе уже не предусмотрено с завода. Потому такие ситуации возможны для владельцев:

• ВАЗ 2114;
• Митсубиси Лансер 9;
• ВАЗ 2110;
• Лада Приора;
• Лада Гранта;
• Хендай Солярис;
• Лада Приора;
• ВАЗ Классика;
• Шевроле Нива;
• Лада Калина;
• Форд Фокус;
• Ниссан Кашкай;
• Дэу Ланос и пр.

Если было обнаружено, что узел не функционирует, потребуется узнать, почему так произошло, и как это можно исправить.

Способы устранения неполадок

Если перестал работать прикуриватель, необходимо провести грамотную диагностику. Для этой операции понадобится лишь мультиметр, установленный в режиме тестера, или самодельный прибор, сконструированный из лампы и нескольких проводов.

По большей степени этот прибор находится в монтажном блоке в специальном отсеке машины. Чтобы добраться до этого устройства, придется открыть капот и в монтажном блоке – в черном ящике, который находится в дальнем углу, отыскать предохранитель, который может называться либо F4, F7, а иногда 20 А – все зависит от максимального тока, на который рассчитан предохранитель.

Для того, чтобы диагностировать предохранитель, нужно изъять его и подключить к мультиметру, чтобы прозвонить контакты. Если лампа на самодельном тестере загорится, или прибор издаст звуковое оповещение, говорящее о том, что предохранитель цел, значит, проблема кроется в другом.

Важно: не стоит устанавливать рядом с предохранителем расчетный ток, потому что это приведет к необратимым последствиям, возможно даже к пожару. Одной из причин неисправности может быть невнимательность водителя при работе со вспомогательными приборами

Например, после недавней уборки в салоне автомобиля с использованием электротехники, не работает прикуриватель в машине – значит дело в предохранителе. Чтобы в будущем избежать этих проблем, нужно тщательно контролировать подачу тока

Одной из причин неисправности может быть невнимательность водителя при работе со вспомогательными приборами. Например, после недавней уборки в салоне автомобиля с использованием электротехники, не работает прикуриватель в машине – значит дело в предохранителе. Чтобы в будущем избежать этих проблем, нужно тщательно контролировать подачу тока.

Деталь для транспортного средства

Иногда, если не работает прикуриватель и магнитола одновременно, можно не найти никакой связи, но она есть. Ведь случается в повседневности и такое, когда водитель контакты магнитолы подсоединяет к этому приспособлению, ведь это проще, чем идти другим путем и подключаться к батарее машины. Таким образом, когда он перегорает, одновременно с ним в машине перестает работать стерео. В таком случае лучше не заниматься «самолечением», а отправиться в автоцентр и обратиться к квалифицированному специалисту.

Бывает, водители устанавливают в автомобиль много техники, хотя правильнее подсоединять ее к аккумулятору.

Если вышеописанные способы не решили проблемы, осталось проверить на предмет коррозии проводку.

Особое внимание нужно уделить подключению плюсового провода и провода массы к устройству.
Осмотреть все соединения и, если где-то слетели контакты, восстановить их.
Проверить контакты колодки проводов на монтажном блоке.
Если от колодки имеется разрыв провода, необходимо локально заменить его, или заменить полностью жгут.

Замена прикуривателя

Как поставить новый прикуриватель в машину, если старый сгорел и ремонту не поддается? Рассмотрим на примере автомобиля ВАЗ 2108 с низкой панелью приборов (старого образца).

• Купите новый автоприкуриватель.
• Используя плоскую отвертку, снимите с рычагов управления воздушными заслонками пластмассовые наконечники.
• Выверните саморезы, крепящие кронштейн управления воздушными заслонками.
• Потянув на себя, снимете ручку с регулятора оборотов вентилятора.
• Выверните саморезы крепления центральной консоли к панели приборов (по 2 шт. с каждой стороны). Потяните консоль на себя и отключите ее разъемы от жгута проводки.
• Снимите консоль.
• Двумя пальцами надавите с боков на кронштейн, удерживающий патрон лампы подсветки, и снимите его со световода гнезда.
• Утопите пальцами или отверткой пластиковые фиксаторы гнезда и выньте корпус узла из отверстия консоли.
• Вставьте вместо старого новое гнездо.
• Установите узел подсветки на световод. Проследите за тем, чтобы между кронштейном подсветки и корпусом был контакт.
• Подключите разъемы консоли к проводке.
• Проверьте, работают ли кнопки, регулятор и тот узел, который вы заменили.
• Поставьте консоль на место.
• Прикрепите к ней кронштейн управления заслонками.
• Закрепите консоль саморезами.
• Наденьте ручки на рычажки и ось регулятора.

Замена сделана.

Когда инженеры впервые оснастили автомобиль этим устройством, они надеялись, что водители станут пользоваться им по прямому назначению, то есть прикуривать сигареты. Но прибор не стал особенно популярным. Многие из тех, кто курит, предпочитают использовать для этого спички либо любимую зажигалку.

Конструкторы уже начали подумывать над тем, чтобы и вовсе убрать устройство.
