Подробная инструкция как правильно менять ремень генератора

Подбираем запчасти на замену

Вместе с ремнем ГРМ на Митсубиси Лансер 9 1.6 замене подлежит и натяжной ролик, поэтому его тоже нужно приобретать. Выбрать можно как оригинальные запчасти, так и их аналоги.

Оригинальными для Lancer 9 являются ремни Mitsubishi с индексами MD342154 и 1145А051.

Аналогами для них выступают расходники:

• Gates (5535XS);
• Contitech(CT1008);
• Sun (A343YU100).

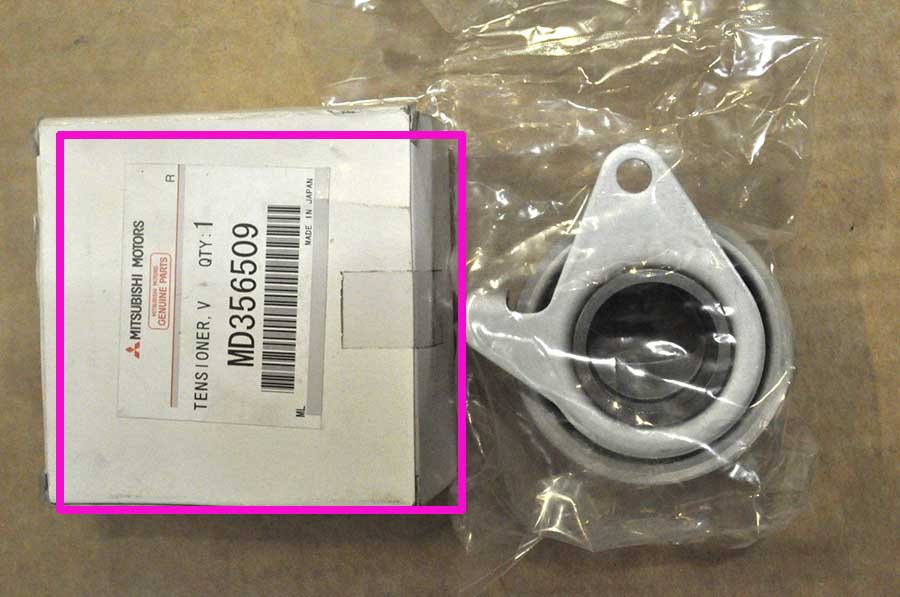

Что касается ролика, то оригинальная запчасть носит индекс Mitsubishi MD356509.

В качестве аналога можно использовать ролики NTN JPU57-008A-4 или NEP57008A6.

Также стоит отметить один факт – автопроизводитель Mitsubishi расходные материалы – ролики и ремни самостоятельно не изготавливает. Из-за этого нередко встречается такая ситуация, что автовладелец заказывает оригинал, а ему приходят аналоги – ремень производства Sun и ролик NTN.

В действительности эти запчасти и являются оригинальными – именно их устанавливает автопроизводитель на двигатели с завода, поэтому искать детали с только лейблом Mitsubishi особого смысла не имеет, и можно спокойно устанавливать на авто продукцию Sun и NTN.

Сейчасчитают Проверка ДТОЖ или как избежать сбоев в работе двигателя

Mitsubishi Outlander 2021/2022 – новый кроссовер 4 поколения от японского бренда

27.1k

Включаете кондиционер, а он свистит?

Генератор – не единственный узел в машине, который «умеет» свистеть. Если проверке подверглись и успешно ее прошли ремень генератора, подшипник, ремень подтянут ровно так как нужно, смазка в подшипнике – свежая и хорошей консистенции, а свист не прекращается, то придется проверять уже компрессор кондиционера. В этом случае звук, скорее всего, исходит от приводного ремня муфты, находящейся в компрессоре кондиционера.

Минимальный ремонт, который при этом может понадобиться, если речь идет об автомобилях Kia Ceed, Kia Rio, Hyundai Accent, Hyundai Tucson – это замена масла в самом компрессоре. Причиной свиста может стать и недостаточное количество фреона в кондиционере. В этом случае будет наблюдаться пробуксовывание муфты привода компрессора. Отсюда – повышенная нагрузка, испытываемая электромагнитной муфтой. Если смазка всех деталей, в том числе: подшипников, расположенных на шкиве, подшипников компрессора и прочего не привела к исчезновению свиста, то стоит заехать в автомастерскую и заменить либо компрессор, либо саму электромагнитную муфту.

Регулировка натяжения с помощью ролика

Регулировочные ролик и ключ к нему

В некоторых современных машинах для регулировки натяжения ремня используются специальные регулировочные ролики. Они позволяют быстро и просто выполнить натяжение ремня. В качестве примера использования такого метода рассмотрим регулировку ремня на автомобиле “Лада Приора” с кондиционером и ГУРом, как одну из самых популярных машин в нашей стране.

Как натянуть ремень генератора на “Приоре”

Работы по натяжению ремня генератора на автомобиле “Лада Приора” проводятся при помощи специального натяжного ролика, который является частью конструкции. Для работы вам понадобится ключ на 17, чтобы открутить и зафиксировать снова упомянутый ролик, а также специальный ключ для поворота регулировочного ролика (представляет собой конструкцию из двух стержней диаметром 4 мм, приваренных к основанию, расстояние между стержнями — 18 мм). Такой ключ можно купить в любом автомагазине за символическую цену. Некоторые автовладельцы пользуются в работе изогнутыми пассатижами или “утконосами”. Однако советуем вам все же купить регулировочный ключ, учитывая его невысокую цену и удобство дальнейшей работы.

Процесс регулировки напряжения

Для регулировки ключом на 17 необходимо немного открутить фиксационный болт, который удерживает регулировочный ролик, после чего с помощью специального ключа немного провернуть ролик с тем, чтобы увеличить (чаще всего) или уменьшить натяжку ремня. После этого снова ключом на 17 зафиксировать регулировочный ролик. Процедура несложна и с ней может справиться даже неопытный автовладелец

Важно лишь правильно выбрать усилие

После того как вы выполнили натяжение, необходимо выполнить проверку. Для этого запустите двигатель и включите максимальные потребители электроэнергии — дальний свет, обогрев заднего стекла, кондиционер. Если они работают исправно, и при этом ремень не издает свиста — значит, вы выполнили натяжку правильно.

Автопроизводитель рекомендует выполнять подтяжку ремня через каждые 15 тысяч километров пробега, а его замену — через каждые 60 тысяч. Также не забывайте периодически проверять натяжение, так как ремень имеет свойство растягиваться.

Натяжение ремня генератора на “Приоре”

Еще один метод натяжки ремня генератора на “Приоре”

Подробную информацию о процессе замены ремня генератора на машине «Лада Приора» вы найдете в соответствующем материале.

Как натянуть ремень генератора “Форд Фокус”

На разных модификациях автомобилей “Форд Фокус” используется одна из двух систем регулировки натяжения ремня — с помощью автоматического или с помощью механического ролика. В первом случае эксплуатация для владельца гораздо проще, поскольку натяжение ремня выполняется с помощью встроенных пружин. Поэтому водителю необходимо проводить лишь периодическую замену ремня (самостоятельно или на СТО).

В случае механического ролика натяжение необходимо выполнять вручную, используя слесарные инструменты — монтировку и гаечные ключи. Конструкция роликового механизма также может отличаться. Однако суть процедуры сводится к тому, что необходимо немного ослабить крепление ролика, выполнить натяжку и вновь его зафиксировать. Также в некоторых модификациях “Форд Фокус” (например, “Форд Фокус 3”) регулировки натяжения нет. То есть, в случае проскальзывания ремня необходимо производить его замену.

Обратите внимание! Покупайте оригинальные ремни, так как зачастую неоригинальные имеют немного больший размер, из-за чего после установки он будет свистеть и греться.

Предлагаем вам ознакомиться с материалом, где представлена процедура замены ремня генератора на автомобиле «Форд Фокус 2» — статья.

Где находятся щётки генератора и для чего они нужны

Щетки применяются в любом электрическом двигателе,
каковым является и автомобильный генератор. Они расположены под крышкой
устройства, непосредственно соприкасаются с вращающимся коллектором
преобразователя (ламелями) на роторе. Ламели — это медные контакты в виде
колец, которых на преобразователе всего два.

Щетки генератора

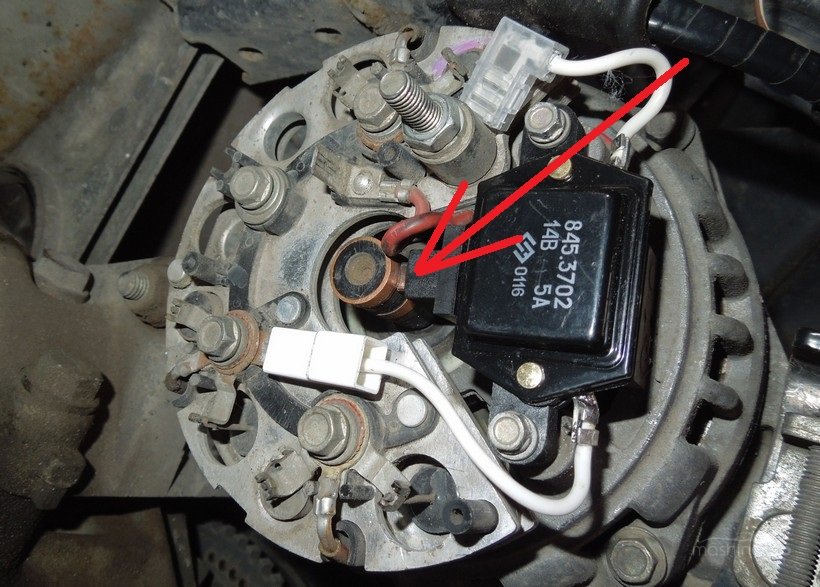

Расположение щеток генератора

Как и было написано, графитовые угольки расположены
под крышкой — задней, которая на установленном преобразователе смотрит в
сторону двигателя. Чтобы вытащить их, не нужно целиком демонтировать генератор
с машины, щеточный узел держится на одном болте и подключен к регулятору
напряжения. Однако на некоторых автомобилях снимать устройство придется, так
как конструкция там не позволяет поступить иначе.

Функция
графитовых угольков очень важная — они передают ток от аккумуляторной батареи
на обмотки возбуждения ротора. Происходит это во время контактирования щеток с
ламелями.

Качественный ремонт генератора Митсубиси: замена ремня Лансер 10 и роликов на СТО

В подтверждение предположения можно проехаться по луже – звук должен только усилиться, так как ремень ещё больше растянется.

К поломке следует отнестись со всей серьёзностью. Порыв или соскок ремня приводит к негативным последствиям, повреждению блока двигателя. Подобные случаи многочисленные.

СОВЕТ. Самостоятельно менять приводные ремни, ролики не следует, так как высока вероятность нанесения вреда из-за непрофессионализма. Некорректная установка приводит к проскальзыванию ремня, повреждению в скором времени после «качественного монтажа». С целью минимизации возможных негативных рисков настоятельно рекомендовано доверить дело настоящим профессионалам СТО.

Наши услуги, когда требуется замена ремня генератора Лансер 10

Сервисный центр оказывает услуги по ремонту легковых транспортных средств, в том числе и японского производства Митсубиси. Наиболее частые обращения владельцев связаны с заменой привода, а именно:

• Диагностика ремня, проверка степени растяжения при помощи индикатора на ролике-натяжителе;
• Замена ремня генератора Лансер 10, «паразитных» (обводных) роликов, основного натяжителя;
• Профилактика подшипников ролика.

Помимо текущих работ, мастера выполняют заказы по капитальному ремонту силового агрегата, трансмиссии, ходовой части, системы рулевого управления, тормозной системы.

Наличие специального оборудования способствует принятию заявок на покраску, грунтовку, нанесение лака, обработку днища специальной антикоррозийной мастикой.

При помощи компьютерного оборудования перепрошиваем электронный блок управления двигателем, считываем системные ошибки, устраняем их или удаляем.

Принятые заявки выполняются качественно и оперативно благодаря многолетнему опыту и навыкам рабочего персонала. Оснащение СТО модернизированным оборудованием способствует ускорению процедуры осмотра, сокращению очереди ожидания, повышению рейтинга, качества обслуживания. О нашей работе говорят положительно, нас рекомендуют, к нам обращаются со сложными поломками.

Надежная замена ремня Лансер 10 только после диагностики: полный осмотр и демонтаж

Процесс осмотра проводится под днищем автомобиля и в моторном отсеке.

На начальном этапе мастеру необходимо визуально проверить состояние механизма в целом, наличие ремня, роликов-натяжителей, целостности электрической проводки, которая подведена к генератору.

После того как осмотр окончен, мастер приступает к анализу полученной в ходе диагностики информации. Начинается этап демонтажа с последующей заменой приводного ремня и роликов-натяжителя.

Замена приводного ремня Митсубиси Лансер 10 пошагово

Основные моменты при замене:

1. Демонтаж правого колеса, расширительного бачка (болты на «12»);
2. Ключом на «16» отвод в сторону основного натяжителя, сброс ремня со шкивов;
3. Замена ремня, укладка нового в канавку каждого шкива;
4. Проверка укладки путём проворачивания ключом шкива коленчатого вала;
5. Установка правого колеса.

ВАЖНО! Каталожные артикулы оригинального приводного ремня и роликов-натяжителей: 1341A005, 1345A079. Настоятельно рекомендовано приобретать только качественные детали и комплектующие, если желаете, чтобы автомобиль длительно и безаварийно эксплуатировался

Полная замена роликов Митсубиси Лансер 10: алгоритм процедуры на СТО

Основные этапы при замене:

1. Мастер демонтирует правое колесо автомобиля, расширительный бачок;
2. Сбрасывает ремень, путём отвода в сторону основного натяжителя (ключ на «16»);
3. Алгоритмом предусмотрен демонтаж верхнего обводного ролика, среднего, только после этого мастер приступает к основному ролику-натяжителю;
4. Демонтирует накидным ключом на «16». Второй обводной ролик имеет левостороннею резьбу. Об этом необходимо постоянно помнить, чтобы не сорвать болт;
5. После замены роликов Лансер 10 мастер устанавливает расширительный бачок, правое переднее колесо.

Автомобиль готовят к сдаче заказчику, при условии полного отсутствия сторонних поломок, требующих оперативного вмешательства со стороны мастера.

Причины и признаки того, что необходима замена ремня Lancer 10 и роликов

• Сторонние звуки при работе мотора, механизма привода;
• Скрип, металлический скрежет привода;
• Индикация отсутствия зарядки генератора на центральной консоли приборов;
• Не запускается двигатель.

• Длительность срока эксплуатации без проведения надлежащей профилактики;
• Нарушение условий использования автомобиля;
• Некачественная установка;
• Неоригинальная деталь;
• Повреждение из-за аварии, столкновения, удара.

Химия или шум?

Свист бывает не только художественным. Очень часто он просто раздражает. Автолюбители всегда относились к такому творчеству негативно. Но, вместо того, чтобы заменить износившийся ремень и избавиться от шума таким способом, начинали придумывать народные мудрости, как продлить ему жизнь.

Среди наиболее популярных мер продления жизни была обработка ремня при помощи канифоли, растворенной в спирту. Это позволяло сделать ремень более эластичным, менее подверженным трещинам, снижалось проскальзывание. В какой-то мере такая обработка позволяла увеличить срок службы ремня.

Подобный метод продления срока службы предлагает и компания Hi-Gear. Ее аэрозоль Belt Dressing имеет достаточно среднюю стоимость (в районе 350 руб.), но позволяет увеличить срок службы ремня практически вдвое. При этом повышается эластичность, улучшается внешний вид. Возможно использование спрея для ремней различных систем: серпантинных и клиновидных. Нельзя сказать, что данное средство является полноценной гарантией того, что свиста больше не будет. Если спрей используется, а свист остается, то дело не в ремне, а в подшипнике.

Какие запчасти стоит приобрести

Перед тем как приступить к плановому ремонту, нужно приготовить оригинальные расходные материалы:

1. Привод ГРМ. У оригинального ремня для Мицубиси Лансер 9 артикул должен быть MD342154. А также существует замена этому приводу ГРМ под серийным номером 1145A051, Gates 5535XS, Contitech CT1008. Они не поставляются в комплекте с завода изготовителя, однако по характеристикам хорошо подходят в качестве аналога.
2. Привод гидроусилителя MD375935 (Gates 5PK1063 – аналог).
3. Ремень генератора MN183019 (Gates 5PK903 – аналог).
4. Ролик для натяжения ремня MD356509 (NTN JPU57-008A-4 аналог).
5. Сальники распредвала – 2 шт.
6. Сальники коленвала – 2 шт.
7. Помпа.

Здесь следует отметить, что менять натяжной ролик и помпу на Лансер 9 специалисты рекомендуют через 150–170 тыс. км пробега, всё зависит от их износа. Если после снятия ремня нет люфта в подшипниках этих деталей, то их можно не снимать при плановом ремонте через 90 тыс. км. А также и сальники допускается менять лишь при втором плановом ремонте.

Ремень ГРМ необходимо менять через каждые 90000 км. Также рекомендуется заменить ремень ГРМ, если при осмотре будут обнаружены:

Следы масла на любой поверхности ремня. Обязательно замените такой ремень, так как масло быстро разрушает резину. Причина попадания масла – обычно это нарушение герметичности сальников коленчатого и распределительного валов.Следы износа зубчатой поверхности.Трещины, складки, углубления или выпуклости на наружной поверхности ремня.Разлохмачивание или расслоение на торцевых поверхностях ремня.

Для замены ремня ГРМ Вам потребуются: торцовые головки на 10, на 12, на 19. Ключ на 12 и пассатижи.

Каталожные номера ремня ГРМ:

Mitsubishi MD342154 – ремень ГРМ, оригиналMitsubishi 1145A051 – ремень ГРМ, оригиналGates 5535XS – ремень ГРМ, аналогContitech CT1008 – ремень ГРМ, аналог (применяется раллистами на Эво, не уступает оригиналу и во многом превосходит по прочности)SUN A343YU100 – ремент ГРМ, аналог (SUN-официальный упаковщик оригинала японского завода UNITTA принадлежащего Gates’у)Каталожные номера ролика натяжителя:

Mitsubishi MD356509 – ролик натяжителя ремня ГРМ, оригиналNTN JPU57-008A-4 – ролик натяжителя ремня ГРМ, аналог (NTN стоит с завода в оригинале). Если заказываете этот ролик, приезжает все-равно NEP57008A6. На ярлыке фигурируют оба артикула, и старый, и новый.NTN NEP57008A6 – ролик натяжителя ремня ГРМ, аналог (NTN стоит с завода в оригинале)Mitsubishi не производит ни ремень, ни ролик. Поэтому нет смысла покупать оригинальный ремень с роликом под лейблом Mitsubishi, в коробке все равно будут родные заменители: SUN A343YU100 и NTN JPU57-008A-4.

Если по счету у вас вторая замена ремня ГРМ, можно заменить:

Замена сальника распределительного валаЗамена сальника коленвалаЗамена помпы (водяного насоса)Каталожные номера ремней генератора и гидроусилителя:

Mitsubishi MD375935 – ремень гидроусилителя, оригиналGates 5PK1063 – ремень гидроусилителя, аналогMITSUBOSHI 5PK1065 – ремень гидроусилителя, аналогMitsubishi MN183019 – Ремень генератора, оригиналGates 5PK903 – ремень поликлиновый генератора, аналогMITSUBOSHI 5PK905 – ремень поликлиновый генератора, аналогПриступим к замене ремня ГРМ на Mitsubishi Lancer IX 1.6 (4G18).

1. Можно обойтись без ямы, для этого достаточно поднять машину домкратом и снять правое переднее колесо, не забыв при этом подложить под лонжерон доски:

2. Ослабляем болты на генераторе и компрессоре гидроусилителя, затем снимаем ремни. Если Вы не собираетесь менять ремни навесного оборудования, то желательно запомнить в какую сторону вращались ремни, чтобы потом не допустить вращения ремня в обратную сторону

Конечно, может быть это излишняя осторожность, но лучше сделать это так

3. Необходимо открутить крепления защитного кожуха и вытащить пистоны:

4. После этого нам открылся вид на шкив коленвала. Открутить его иногда бывает большой проблемой:

5. Выкручиваем болт, который крепит шкив на коленвале. В книге от третьего рима советуют взять старый ремень генератора, зажать его плоскогубцами и открутить! Но так скорее всего не получится…

>

Чем опасен обрыв ремня

Казалось бы, обычный кусок резины, что может произойти серьезного, если он порвется? Но не надо забывать, что этот элемент обеспечивает слаженную работу распредвала и коленвала. Во время обрыва коленчатый вал продолжает крутиться, однако вращательный момент уже не передается на распределительный вал. Это приводит к тому, что цилиндры ударяются об клапаны.

Каковы последствия? Начиная от погнутых цилиндров и заканчивая полным разрушением группы клапанов. Подобный ремонт влетит вам в крупную сумму, а все из-за того самого «куска резины». Поэтому замена ГРМ – это обязательный шаг, который предотвратит растраты в будущем.

Замена щеток

Другой причиной выхода из строя генератора является поломка щеточного узла.

Данная проблема сопровождается падением напряжения в бортовой сети, загорается контрольная лампа заряда аккумулятора, в зимнее время появляются проблемы с запуском.

В этом случае ремонт генератора Рено Логан не потребует снятия детали, поскольку как написано выше эта процедура довольно сложная и потребует значительных временных и трудозатрат.

Можно установить щетки на генератор отдельно, есть возможность поменять весь узел в сборе, вместе с реле=регулятором.

Этот способ наиболее предпочтителен, поскольку данный узел содержит все основные компоненты, которые могут выйти из строя, поэтому замена надолго избавит от проблем.

Выбирать необходимо в зависимости от модели генератора, для владельцев Рено Логан с генератором Bosch может быть выбран узел HUCO 130606

Перед началом работ необходимо снять клемму с аккумулятора. Затем открутить крышку с генератора. Для этого откручиваем гайку на 15(1), затем гайку на 13(2).

После этого откручиваем болт крестовой отверткой

Важно не слизать грани, иначе дальнейшая работа станет проблематичной

Так же важно не забыть снять контрольный провод зарядки. После этого можно снимать крышку генератора

Для этого ее надо не тянуть, а немного наклонять из стороны в сторону.

После установки реле производиться сборка компонентов в обратном порядке.

Замена ремня привода генератора

Если ремень сильно растянут, изношен или замаслен, его меняют на новый по следующей схеме:

• Снимите ремень ГУРа.
• Ослабьте болты крепления генератора на натяжителе и на кронштейне дополнительных агрегатов.
• Ослабьте натяжение ремня, вращая регулировочный болт, снимите агрегат со шкивов.

Поставьте новый ремень привода генератора, выполнив действия в обратном порядке, и проверьте его натяжение. Если при работе двигателя он начнет свистеть, нужно его подтянуть, иначе деталь быстро износится и придет в негодность. Слишком натянутый ремень может повредить подшипник генератора или насоса и привести к дорогостоящему ремонту.

да насоса гидроусилителя рулевого управления и компрессора 166», с. кондиционера).

2. Ослабьте болт крепления генератора к планке натяжной…

3. . .

. и гайку болта крепления генератора к дополнительных кронштейну агрегатов.

4. Вращая регулировочный болт, натяжение ослабьте ремня (см. «Проверка и регулировка натяжения привода ремня генератора и водяного насоса», с. 62)…

5.  . .

. и снимите приводных с ремень шкивов. 6.

Установите ремень привода водяного и генератора насоса в порядке, обратном снятию, и его отрегулируйте натяжение (см. «Проверка и регулировка натяжения привода ремня генератора и водяного насоса», с. 62).

7. Установите привода ремень насоса гидроусилителя рулевого управления и кондиционера компрессора и отрегулируйте его натяжение (см. «Проверка и натяжения регулировка ремня привода насоса гидроусилителя управления рулевого и компрессора кондиционера», с. 58).

Снятие и установка Вамгенератора потребуются: ключи «на 12», «на 14». 1. Отсоедините провод от минус «клеммы» аккумуляторной батареи.

2. Выверните болт генератора крепления к натяжной планке.

3. Отсоедините колодку проводов жгута от генератора.

4. Отогните защитный чехол провода силового, отверните гайку крепления наконечника отсоедините и провода провод от вывода генератора.

5.  Отверните болта гайку нижнего крепления генератора, ослабьте ремня натяжение, переместив генератор в сторону двигателя; ремень снимите со шкива генератора, выньте болт крепления нижнего и снимите генератор с автомобиля. 6.

Установите порядке в генератор, обратном снятию, и отрегулируйте натяжение Проверка (см. «ремня и регулировка натяжения ремня привода водяного и генератора насоса», с. 62).

Ремонт генератораГенератор представляет собой достаточно сложный и высокоточный агрегат. Для его разборки, дефектовки и сборки требуется специальное оборудование. Поэтому, если вы не имеете навыков подобных работ, при выходе генератора из строя рекомендуем обратиться для его ремонта в специализированную мастерскую или заменить генератор в сборе.

Вам потребуются: торцовые головки или накидные ключи «на 12» и «на 24», отвертки с плоским и крестообразным лезвиями, паяльник, тестер, съемник для подшипника ротора, молоток. 1. Снимите генератор с автомобиля {см.

«Снятие и установка генератора», с. 191).

2. Зажмите в тисках шкив генератора через старый ремень…

3. . .

. и отверните гайку крепления шкива.

4. Извлеките генератор из тисков и снимите шкив с вала ротора. ПРИМЕЧАНИЕШкив генератора зафиксирован от проворачивания на валу ротора только за счет сил трения после затяжки гайки его крепления требуемым моментом. Шпонка в соединении отсутствует.

5. Пометьте любым способом {например, маркером) взаимное расположение статора и крышек генератора, чтобы при обратной сборке обеспечить соосность отверстий для крепления генератора в лапах крышек.

6. Выверните четыре стяжных болта крышек генератора.

7. Поддев двумя отвертками, отделите статор от крышки со стороны привода…

8. . .

. и разъедините крышку со стороны привода в сборе с ротором и статор в сборе с крышкой со стороны контактных колец.

9. Снимите с вала ротора крышку со стороны привода…

10. . .

. и дистанционное кольцо.

11. Отпаяйте четыре вывода обмотки статора и выньте статор из крышки со стороны контактных колец.

12. Для снятия выпрямительного блока в сборе со щеткодержателем и регулятором напряжения отверните гайку контактного болта_.

13. „и снимите с болта изоляционную втулку.

14. Изнутри крышки со стороны контактных колец выверните три винта крепления и снимите щеткодержатель в сборе с выпрямительным блоком и регулятором напряжения. ПРИМЕЧАНИЕЧетыре вывода обмотки статора должны быть уже отпаяны от выпрямительного блока в процессе снятия статора (см.

п. 11).

Замена ремня привода газораспределительного механизма двигателя Лада Приора

Согласно регламенту технического обслуживания проверку состояния ремня привода газораспределительного механизма (ГРМ) следует проводить через 105 тыс. км, а замену ремня — через 200 тыс. км пробега.

При этом необходимо учитывать, что выход из строя ремня привода ГРМ (обрыв или срез зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительных валов и, как следствие, к дорогостоящему ремонту двигателя. Поэтому рекомендуем проверять состояние ремня чаще — через каждые 45 тыс. км пробега.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания.

На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. Ремень также необходимо заменить при обнаружении на нем следов масла (перед заменой ремня причину его замасливания следует устранить) или при замене вышедших из строя натяжного/опорного ролика привода ГРМ и насоса охлаждающей жидкости.

Шестигранником «на 5» отворачиваем пять винтов крепления передней верхней крышки привода ГРМ…

…и снимаем ее.
Снимаем правый грязезащитный щиток моторного отсека (см.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора…
…и осматриваем ремень на предмет повреждений.

Для замены ремня…

…шестигранником «на 5» отворачиваем два винта крепления передней нижней крышки привода ГРМ…

…и снимаем крышку.
Снимаем ремень привода генератора (см.

…до момента совмещения меток на зубчатых шкивах распределительных валов с метками на задней крышке привода ГРМ.
Для контроля положения коленчатого вала…

…вынимаем резиновую заглушку в верхней части картера сцепления (для наглядности отсоединены шланг системы охлаждения и колодки проводов от датчика указателя температуры охлаждающей жидкости и датчика температуры охлаждающей жидкости ЭСУД)…

…и убеждаемся, что риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.
Чтобы не сбить фазы газораспределения при отворачивании болта крепления шкива привода генератора, помощник фиксирует маховик, вставив через отверстие в картере сцепления между зубьями маховика шлицевую отвертку большого размера.

Отвернув болт крепления шкива привода генератора…

…снимаем шкив…

…и его опорную шайбу.

Накидным ключом или головкой «на 15» ослабляем болт крепления натяжного ролика ремня.
При этом натяжной ролик повернется и натяжение ремня ослабнет.

Снимаем ремень со шкивов распределительных валов натяжного и опорного роликов.
Сняв ремень со шкивов насоса охлаждающей жидкости и коленчатого вала, вынимаем ремень из моторного отсека.

После снятия ремня привода ГРМ коленчатый и распределительные валы нельзя поворачивать на большие углы во избежание утыкания клапанов в поршни.
При замене ремня ГРМ меняем также натяжной и опорный ролики ремня. Отворачиваем болт крепления натяжного ролика и снимаем ролик.

Накидным ключом «на 15» отворачиваем болт крепления опорного ролика…
…и снимаем ролик в сборе с болтом и упорной шайбой.

На упорной шайбе ролика выполнены кернения, препятствующие снятию шайбы с болта.
Перед установкой новых опорного и натяжного роликов наносим на резьбовую часть болтов их крепления резьбовой герметик. Болт крепления натяжного ролика окончательно не затягиваем.

Перед установкой ремня убеждаемся в совмещении установочных меток коленчатого и распределительных валов.

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать…

…по совмещению метки 1 на зубчатом шкиве коленчатого вала с меткой 2 (ребро) на крышке масляного насоса.
Надеваем зубчатый ремень на шкив коленчатого вала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень на шкивы распределительных валов. Для натяжения ремня…

…вставляем наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.

Натягиваем ремень, поворачивая щипцами натяжной ролик против часовой стрелки…

…до совмещения выреза 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки…
…и затягиваем ключом болт крепления ролика.

Установив шкив привода генератора, поворачиваем коленчатый вал за болт крепления шкива на два оборота по часовой стрелке.

Проверяем совмещение установочных меток на коленчатом и распределительных валах, а также совмещение выреза с выступом на натяжном ролике.

В противном случае повторяем операции по установке и натяжению ремня привода ГРМ.
