Замена ремня генератора и натяжного ролика рено логан с гур и кондиционером своими руками

Неисправности ремня генератора и причины замены

По регламенту ТО менять расходник на 16- и 8-клапанных моторах Ларгуса нужно через 60 тысяч километров пробега, либо через четыре года, в зависимости от того, что именно наступит в первую очередь. Состояние привода значения не имеет. Замена обязательна и при возникновении износа. Характерный признак неисправности – появление свистящего звука, когда водитель подаёт повышенную нагрузку на бортовую сеть автомобиля – включение головного света, вентилятора отопителя.

Если двигатель работает, и при нажатии на педаль газа слышен свист, это явный признак того, что ремень либо растянулся и ослаб либо износился. Этот звук не означает, что дальнейшее движение запрещено, но свидетельствует о необходимости замены ремня генератора на Ларгусе. В противном случае он слетит или оборвётся. Слабое натяжение будет характеризоваться недостаточной выработкой генератором электроэнергии, которой не хватит для подзарядки аккумулятора и питания бортовой сети автомобиля. Определить износ приводного ремня можно по следующим признакам:

слышен свист при запуске мотора и при нажатии на педаль газа;
на приборной панели загорается сигнальная лампа, предупреждающая о разряде аккумуляторной батареи;
обрыв элемента.

О том, что пора менять ремень генератора говорят следующие признаки:

смещение шкива относительно начального положения;
неисправный механизм натяжения;
выработка ресурса привода;
использование поддельного изделия низкого качества.

Ремонт/замена генератора

Если с натяжением ремня всё в порядке, но аккумулятор подзаряжается плохо, можно проверить, не износились ли щётки генератора – это одна из самых распространённых причин его плохой работоспособности. Выполнить замену щёток генератора на Renault Symbol можно без снятия генератора.

Для этого выполняем следующие шаги:

отключаем отрицательную клемму АКБ;

демонтируем теплозащитный кожух, крепящийся тремя болтами;
откручиваем болты крепления регулятора напряжения и осторожно извлекаем его;
если остаточная длина графитовых щёток менее 5 мм, производим их замену;

для этого паяльником отпаиваем клеммы щёток, извлекаем их вместе с пружинами;
устанавливаем в шахту регулятора новый комплект щёток, припаиваем клеммы, убедившись, что длина выступающей части составляет порядка 10 мм.

При припаивании токоподводов нужно быть аккуратным и не допустить попадания припоя или флюса на детали регулятора. Щётки должны перемещаться легко, без заеданий.

Вторая по частоте встречаемости причина ухудшения работы генератора – критический износ подшипников, для замены которых потребуется снятие генератора Renault Symbol по следующей схеме:

ставим авто на подъёмник (или поддомкрачиваем, установив под кузов деревянные опоры;
отсоединяем минусовую клемму батареи;
демонтируем правое колесо вместе с подкрылком;
демонтируем облицовочную радиаторную решётку;
откручиваем два болта крепления поперечины, снимаем её;
демонтируем кожух рампы системы питания;
откручиваем и снимаем правую фару;
ослабляем гайки крепления генератора, снимаем ремень;
откручиваем и вынимаем шкив насоса ГУР;
снимаем топливопровод, идущий к рампе системы питания;
откручиваем болты, крепящие насос гидроусилителя к кронштейну, а также болт крепления трубопровода ГУР;
откручиваем болты крепления генератора, отводим насос гидроусилителя в сторону и вынимаем генератор.

Установка генератора Renault Symbol производится в порядке, обратном снятию.

Когда генератор снят, проверяем целостность подшипников. Если вал проворачивается с усилием и скрипами, их нужно менять.

Рассмотрим процедуру замены подшипников генератора Renault Symbol:

откручиваем 4 болта крепления задней крышки;
демонтируем регулятор, откручиваем болты, стягивающие корпус генератора;
с помощью съёмника выдавливаем подшипник с вала;
чтобы отвинтить шкив, заживаем генератор в тиски (лучше за ротор, а не корпус – последний может лопнуть, поскольку он алюминиевый;
откручиваем болтики верхней крышки;
выбиваем подшипник из корпуса вместе с валом. Используем выколотку из мягкого металла или дерева
шайбу подшипника снимаем, поддев мощной отвёрткой с плоским наконечником;
снимаем подшипник с вала с помощью съёмника, если его нет, то можно спилить его болгаркой, не повредив вал;
напрессовываем передний подшипник, устанавливаем задний;
зажимаем генератор в тиски и привинчиваем шкив, собираем корпус, стягиваем его болтами, прикручиваем регулятор и крышку, устанавливаем генератор на штатное место.

Как видим, снятие генератора на Renault Symbol – операция не слишком сложная, выполнить замену подшипников или сломанного реле-регулятора тоже можно самостоятельно. А вот при обрыве обмотки лучше отдать устройство для реанимации электрику.

Признаки растянувшегося ремня электрогенератора

Согласно техническому регламенту, поликлиновый ремешок нужно периодически проверять на наличие следов износа. При обнаружении трещин и потёртостей он подлежит замене, а заодно с ним целесообразно установить и новый натяжной механизм (ролик).

Особое внимание владельцам Volkswagen Golf рекомендуется обращать на следующие признаки:

появление следов расслоений верхнего слоя или корда;
появление трещин, разрывов, надрывов верхнего резинового слоя;
возникновение явления бахромы нитей;
отвердевание кромок или видимый глазом износ;
наличие следов смазки или течи других рабочих жидкостей.

Процедура замены ремня генератора

Ремень генератора отвечает за передачу вращения от коленвала к генераторному валу, что и обеспечивает выработку электрического тока.

На Renault Fluence применяются ремни в виде замкнутой эластичной ленты. Если произойдёт обрыв, то генератор перестанет работать.

Ремень является расходным элементом с ограниченным сроком службы. По мере его завершения, либо появления признаков износа, деталь нужно менять. Производитель устанавливает срок службы около 50-60 тысяч километров. Но лучше ориентироваться на текущее состояние, а также эффективность работы.

Если вы решили заменить элемент самостоятельно, то нужно ознакомиться с инструкцией. Пошагово замена ремня генератора на автомобиле Renault Fluence выглядит следующим образом:

поставьте машину на подъёмник или яму;
снимите правое колесо;
демонтируйте часть подкрылка, который располагается ближе к переднему бамперу;
снимите кожух, который закрывает ремень, открутив для этого крепления;
с помощью ключа ослабьте болт натяжителя;
посмотрите, как был установлен старый ремень, чтобы новую деталь закрепить точно так же;
удерживая натяжитель, чтобы ослабить натяжку, стащите ремень со шкивов;
установите новый расходник в обратной последовательности.

Здесь также предстоят некоторые демонтажные работы. Но объективно при замене генератора их будет намного больше.

Рено сандеро: замена генератора, ремня генератора, ролика

Замена ремня генератора на Рено Логан, Сандеро, Ларгус с ГУРом и кондиционером

Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К пятиручьевой, длиной мм. Этим способом можно продиагностировать только чрезмерное ослабление ремня, поэтому для точной проверки и регулировки натяжения обратитесь в сервис. При монтаже ремня укладываем его на шкивы и заводим под натяжной и рено сандеро степвей замена ремня генератора ролики в соответствии со картой привода.

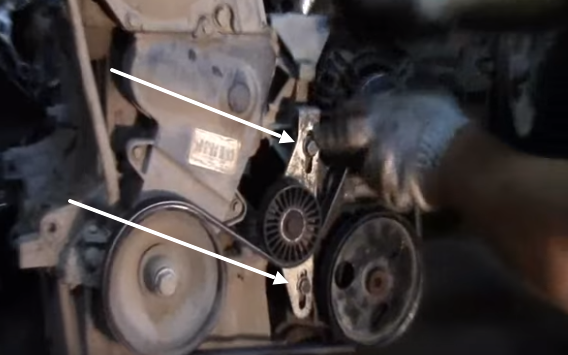

Выверните два болта крепления натяжного ролика и снимите его. Ключом на 13 откручивается крепление провода, для подключения плюсового вывода генератора. В связи с этим данные о величине усилия при прогибе ветви ремня на определенный размер в технической документации отсутствуют.

Он так же пятиручьевой, но его длина меньше — миллиметров. Рассматривая, что ремень, допустимо, необходимо поменять в пути например, при его обрывевдалеке от обслуживания, покажем метод, при котором можно примерно оценить натяжение ремня. Так же можно использовать аналог:

Отметим, что следует приобретать или оригинальные запчасти Рено, или аналог, изготовленный авторитетным производителем. В процессе эксплуатации он подвергается большим нагрузкам, поэтому должен соответствовать современным стандартам качества. Новую деталь устанавливают на Рено с применением следующей очередности: Выемок на шкиве больше, чем бороздок.

Замену производят так, чтобы ближайшая к двигателю бороздка осталась свободной. Регулировка привода и установка запасных частей Если натяжной ролик, он будет издавать писк при вращении.

Some Title Here

Это актуально для владельцев первого поколения Рено Сандеро и Рено Логан. На Рено Сандеро ремень генератора должен устанавливаться при помощи специального устройства — тензометрического тестера.

Замена ремня генератора на Рено Логан, Сандеро, Ларгус с ГУРом и кондиционером

Это связано с тем что на авто без кондиционера и гидроусилителя на двигателях нет специального устройства — натяжителя ремня.

Поэтому необходимо оценивать натяжение вручную или при помощи тестера. Регулировка осуществляется затягиванием болтов ролика.

Перенатяжение ремня чревато преждевременным выходом из строя роликов и подшипников генератора. Во втором случае применяется один приводной ремень, натяжение которого регулируется натяжным роликом.

На автомобилях, в которых генератор и компрессор кондиционера расположены с разных сторон двигателя, замену приводных ремней выполняйте в следующем порядке. Снимите ремень привода компрессора кондиционера, разрезав его.

Замените ремень привода генератора см.

Установите держатель ремня входит в комплект поставки ремня привода компрессора кондиционера в нижней части шкива коленчатого вала. Наденьте ремень на шкив компрессора кондиционера и заведите его за держатель, который установили на шкив коленчатого вала.

Сдвиньте держатель ремня с закрепленным на нем ремнем по шкиву коленчатого вала по часовой стрелке, насколько позволит усилие рук. Установите специальный крючок входит в комплект поставки ремня привода компрессора кондиционера: В то же время, при увеличении оборотов двигателя генератор получает дополнительную мощность.

Чтобы во всех случаях выходное напряжение оставалось в пределах нормы вольт , генератор имеет встроенный регулятор напряжения. Для исправного функционирования системы приводной ремень генератора не должен проскальзывать.

И разумеется, обрыв ремня мгновенно приводит к исчезновению источника питания при движении бортовая система автомобиля может питаться от аккумулятора — но очень недолго! Монтируем ремень привода дополнительных агрегатов в обратной очерёдности.

Шкивы привода дополнительных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой. Укладываем ремень на шкивы так… …чтобы он был смещен к внутреннему краю 1 шкивов, а наружний ручей шкивов 2 оставался свободным.

Замена ремня на Logan с ГУР, но без кондиционера

Для проведения замены на силовом узле с ГУР на 1,6 л без сплит-системы специальный инструмент не нужен. Он необходим, когда устанавливается новый генератор. На 16-ти клапанных системах подобная компоновка большая редкость. Процесс ремонта выполняется в несколько действий:

В моторном пространстве на Рено Логан в 1.6 л следует сжать сильно ремень генератора и проверить его натяжение, а также определить степень пригодности подшипников в дальнейшем. В случае необходимости произвести натяжение. При избыточном натяжении, придётся ослабить винтовые крепежи.
Немного попускается регулировочный винт, а не затягивается, чтобы выполнить замену подшипника и ролика для снятия избыточного напряжения.
Затем производится замена всех запчастей, а конкретно: выполняется установка всех новых комплектующих и сборка происходит по обратной схеме, подтягиваются детали, как видно из обзора, а также диагностируется корректность работы регулятора.
Для того чтобы работы ремонтного плана производились с высокой надежность автоконцерн Рено предлагает использовать тестер и схему для замеров параметров сети. Это позволит более четко определить целесообразность установки нового ремня, а также оценить эффективность работы узла.

Renault kangoo 1,4 как натянуть ремень генератора. Тенденции, авто новинки, фото

Сняты подкрылки: Далее отвинчиваем схема ремня генератора на рено кенго болта усилителя, один кроншейн опускаем вниз: Ослабляем крепежный винт генератора Затем выкручиваем фиксирующий винт регулировочного кронштейна: Снимаем со шкивов ремень и ставим новый: Берем болт М8 длиной не менее мм и вкручиваем его в планку: Устанавливаем и начинаем его крутить так, чтобы он уперся в прилив.

Крутим до тех пор пока ремень не натянется 70 градусов на скручивание пальцами. Теперь когда ремень натянут, закручиваем нижний болт крепления генератора и верхний болт крепления планки, все в обратном порядке. Затем выкручиваем регулировочный.

Заводим авто- радуемся. А теперь эпилог: Родной ремень оказался редкостным говном! Снять агрегатный ремень.

Ранее Пневмоупор на капот. Поиск в этой теме. Камрады, запищал толи подшипник вала генератора, не то родика натяжного Что делают ненормальные нормальные люди по утрам в субботу? Двигатель, кпп, сцепление, и все то, что служит для передачи крутящего момента к ведущим колесам. У всех так на холодной?

Свист ремня генератора. У меня во влажную погоду свистит и после проезда луж. Андрей писал а: Свист ремня генератора регулировка и. Номера и детализацию в Диалоджиксе не нашел, может быть кто то уже сталкивался с подобным?

Сибирь-казёл, все лето идут дожди и лужи «покапот», скорее всего вода вымыла смазку и алес. Мне сменили генератор по гарантии. Сами при очередном ТО.

Я даже не заявлял. Сказали, повышенный шум, и просили только мое согласие. Потом сменили так же и компрессор.

Ремень генератора Рено Кенго, какой размер?

Оказывается, у него тоже повышенный шум. UDZ писал а: Лично я бы вообще к дилеру съездил бы пусть и не к офам, а еще лучше к мастерам по генераторам или просто к толковым мастерам, а то последствия-то могут быть недешевыми.

Если да, то их достаточно много на разборках. У ОД стоил в несколько раз.

Неисправности ремня генератора и причины замены

слышен свист при запуске мотора и при нажатии на педаль газа;
на приборной панели загорается сигнальная лампа, предупреждающая о разряде аккумуляторной батареи;
обрыв элемента.

О том, что пора менять ремень генератора говорят следующие признаки:

смещение шкива относительно начального положения;
неисправный механизм натяжения;
выработка ресурса привода;
использование поддельного изделия низкого качества.

Самостоятельное натяжение ремня генератора

Важность исправного и натянутого ремня генератора Kangoo 2 переоценить сложно. Он не только способствует выработке тока в машине, но и влияет на уровень комфорта и безопасности водителя и пассажиров

При исправном функционировании он не должен не только свистеть, но и проскальзывать.

Для самостоятельного подтягивания и контроля ремня приводного оборудования понадобится специальное приспособление. Оно определяет уровень натяжки и позволяет убрать лишнее провисание. Для этого первым делом надо ослабить крепление натяжного ролика. Как только ремешок станет доступен, можно регулировать силу его натяжения, после чего не забыть снова закрепить ролик. Теперь можно заводить двигатель и прислушиваться к его работе, добавляя оборотов и включая дополнительное оборудование.

Признаки растянувшегося ремня электрогенератора

Генератор обеспечивает выработку электрической энергии, и во время работы двигателя его ротор постоянно вращается. С коленчатым валом он соединяется при помощи ремня и требуется постоянно поддерживать его натяжку на должном уровне. Всё это приводит к прекращению слаженной работы систем автомобиля и жизнедеятельности его узлов. Производителем установлены регламентные сроки замены этой комплектующей через каждые 60 тысяч пройденных километров.

Нельзя допускать чрезмерного износа приводного ремня. Своевременная замена гарантирует целостность и исправность сопряжённых с ним узлов и деталей

В процессе эксплуатации Renault Kangoo стоит обращать внимание на такие симптомы, как:

характерный протяжный свист, возрастающий при повышении нагрузки на цепь и добавлении оборотов;
сигнализация красного светового индикатора;
неравномерный износ, появление потёртостей и отслоений также свидетельствуют об усиленном износе;
попадание влаги или масла ведёт к появлению свиста и проскальзыванию.

Замена в комплектации без кондиционера

Здесь для снятия и замены ремня также необходимо ослабить натяжение элемента.

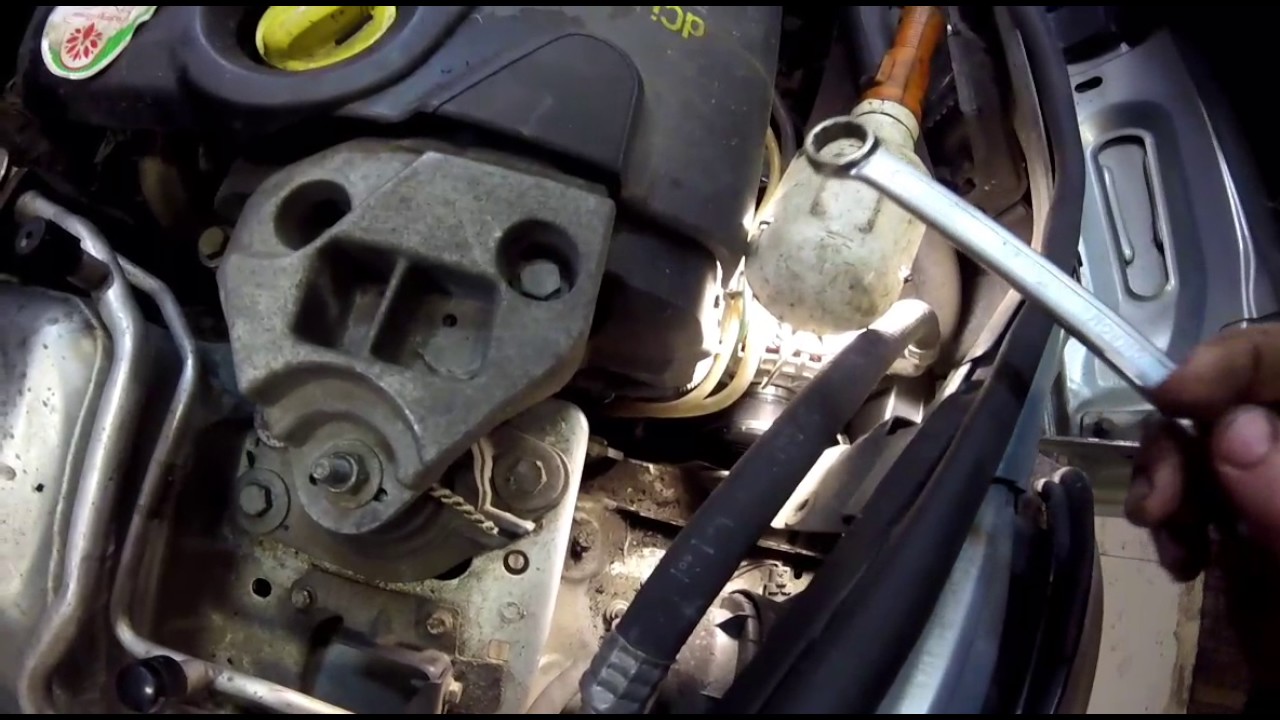

Вооружитесь гаечным ключом размером 16, затем поверните роликовый кронштейн. Двигайтесь по часовой стрелке

Вращайте, пока ремень не станет достаточно свободным.
Ослабив ремень, осторожно возьмитесь за него руками и снимите.
Чтобы заменить опорный ролик, найдите головку на 13. Необходимо отвернуть болт крепления ролика и снять защитную крышку.
При замене натяжного ролика использовать ключ Torx 40

Он нужен для откручивания деталей и последующей разборки.

Сборка производится строго в обратной последовательности.

При установке нового ремня генератора на Рено Дастер наденьте его на шкивы, затем аккуратно заверните под натяжитель и опорные ролики.

Проверка роликов

Чтобы проверить состояние роликов, нужно быть очень осторожным, чтобы не повредить пальцы. Это связано с силой пружины.

Возьмите ключ № 16 и ослабьте болт на натяжителе. Ремень скидываем со шкива и коленвала и вытаскиваем сверху. Делаем это аккуратно, чтобы не повредить другие детали. В результате отклоняющий и опорный ролики начинают раскачиваться. Нам просто нужно их открутить гаечным ключом на 10. Далее нужно внимательно просмотреть видео. Если на нем видны явные признаки износа, значит, его нужно поменять. В противном случае приводной ремень при движении погнется. Также необходимо проверить состояние подшипника, не скрипит ли он и есть ли внутри смазка.

Видео материалы

На видео показано, как автовладелец выполняет плановое обслуживание автомобиля Renault Symbol.

Автомобилист меняет масло и фильтр в своем гараже.

https://venteler.ru/skhema-privodnogo-remnya-reno-simbol-s-konditsionerom/
https://remam.ru/elektrik/zamena-remnya-i-generatora-renault-symbol.html
https://avtika.ru/kak-zamenit-maslo-v-dvigatele-reno-simbol/
https://masllo.com/zamena-masla-reno-simbol.html
https://ViborMasla.ru/engine/zamena-masla-v-dvigatele-renault-symbol
https://MasloCar.com/motornoe-maslo-dlya-dvigatelya-renault-symbol.html

Подведем итоги

Завершив сборку, подключаем бортовую сеть. Запускаем мотор Рено Сандеро и убеждаемся в правильности монтажа генератора и ремня. Этому подтверждением станет отсутствие посторонних шумов и иных звуков. Если замена генератора в машине Рено Сандеро не требуется, то рекомендуется проверить состояние подшипников агрегата и заменить их в случае выявления таковой потребности. Теперь вы знаете, как поменять, а также как снять генератор и произвести замену собственноручно. замена ремня генератора ответственная, но не сложная работа.

Читать также: Лайфхак держатель для телефона

Схема привода вспомогательных агрегатов автомобиля с кондиционером

: 1 – шкив привода вспомогательных агрегатов; 2 – натяжной ролик; 3 – шкив насоса гидроусилителя рулевого управления; 4 – шкив генератора; 5 – опорный ролик; 6 – ремень; 7 – шкив компрессора кондиционера

В соответствии с регламентом технического обслуживания ремень заменяем через каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния. Работу проводим на смотровой канаве или эстакаде. При каждом техническом обслуживании рекомендуем проверить состояние ремня привода вспомогательных агрегатов. При обнаружении на ремне трещин, разрывов и отслоений резины от тканевой основы, ремень необходимо заменить. В зависимости от комплектации автомобиля существует два варианта схем привода вспомогательных агрегатов (с кондиционером и без кондиционера). Работа показана на автомобиле с кондиционером. Натяжение ремня регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»). Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 15» на болт крепления натяжного ролика.

Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства (для наглядности показано на снятом двигателе)…

…и снимаем ремень с опорного ролика.

Снимаем ремень привода вспомогательных агрегатов со шкивов. Маркировка ремня привода вспомогательных агрегатов с кондиционером – 6 РК 1822 (шестиручьевой, длиной 1822 мм). При замене ремня необходимо также заменить опорный и натяжной ролики. Для замены опорного ролика…

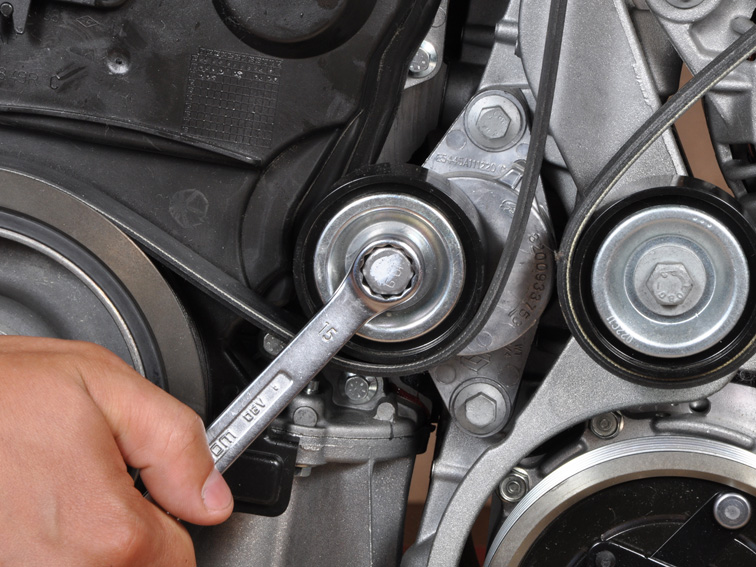

…накидным ключом или головкой «на 13» отворачиваем болт его крепления…

…и снимаем наружную крышку ролика.

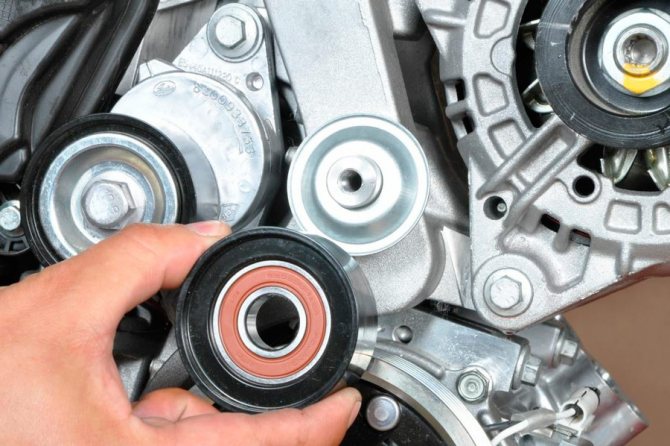

Снимаем опорный ролик…

…и его внутреннюю крышку. Аналогично снимаем натяжной ролик. При необходимости замены натяжного устройства (например, при поломке пружины)…

…головкой «на 10» отворачиваем два болта…

…и снимаем натяжное устройство в сборе с роликом.

Натяжное устройство

: 1 – натяжной ролик: 2 – кронштейн ролика; 3 – корпус Устанавливаем детали в обратной последовательности. При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой.
