Меняем без снятия панели
Но какой бы метод не использовался, сначала придется сливать охлаждающую жидкость из системы. Поэтому заранее придется припасти антифриз в нужном количестве.
Первым разберем метод замены без снятия панели. Как уже упоминалось, для этого придется в некоторых местах делать разрезы.
Для выполнения работ потребуется:
- Набор отверток разной длины;
- Полотно ножовки по металлу;
- Плоская емкость для слива остатков ОЖ с радиатора;
- Ветоши.
Подготовив все и слив ОЖ с системы охлаждения, можно приступать к работам:
- Демонтируем из панели вещевой бокс (бардачок), для чего необходимо выкрутить 6 винтов его крепления;
- Снимаем боковые накладки на центральной консоли;
- Полотном по металлу делаем необходимые разрезы: Первый разрез – вертикальный, делаем на внутренней стенке панели возле центральной консоли (за металлической планкой бардачка). Причем здесь придется делать два разреза. Второй разрез – горизонтальный, проходит в верхней части по задней стенке проема под бардачок. Третий – тоже вертикальный, но не сквозной. Делается он справа на задней стенке нижней вещевой полки панели;
- После всех разрезов часть панели вместе со стенкой можно отогнуть вниз, что обеспечит доступ к радиатору. Отгибаем эту часть и фиксируем;
- Откручиваем ближний кронштейн крепления троса управления заслонкой системы обогрева и отводим трос в сторону;
- Послабляем хомуты патрубков подачи ОЖ на радиатор. При этом следует под места соединения подставить подготовленную емкость, поскольку из теплообменника будет вытекать жидкость. Снимаем патрубки;
- Откручиваем три винта крепления радиатора, извлекаем его и сразу же осматриваем.
После проводим замену теплообменника, фиксируем его в посадочном месте, подсоединяем к нему патрубки и зажимаем хомутами. Чтобы патрубки насаживались легко, смажьте их мылом.
На этом этапе работ следует заполнить систему охлаждения жидкостью и прогнать ее для удаления воздушных пробок.
Далее остается удостовериться, что места соединения патрубков с радиатором не подтекают, а заслонка и краник подключены без ошибок.
После этого остается вернуть на место отрезанную часть панели и зафиксировать. Для этого можно воспользоваться саморезами и пластинками.
Главное, провести фиксацию в нескольких местах, чтобы в дальнейшем отрезанная часть не дребезжала при движении. Воспользуйтесь герметиком или силиконом.
Этот метод удобен тем, что при повторной замене радиатора (что вполне возможно), все работы провести будет очень просто – всего-то нужно снять вещевой бокс и отвернуть несколько саморезов.
К тому же, все разрезы делаются в таких местах, что после сборки панели и установки бардачка их заметно не будет.
Как снять и заменить моторчик печки на ВАЗ-2107, 2105 и 2104
Итак, дорогие друзья, сегодня мы вам расскажем доступным языком как на ВАЗ-2107 добраться к моторчику печки, дабы заменить его или отремонтировать в зависимости от того, что вынудило вас его достать. Сражу отметим, что если моторчик печки на вашей семерке начал верещать на холодную, ну или визжать, то дальше это будет только усугубляться, моторчики с завода стоят втулочные, смазка ни к чему не приведет, ненадолго может и вернет вам тишину, но совсем ненадолго, так что в таком случае только замена. И в идеале замена на подшипниковый моторчик печки — уж он то точно верещать не будет. Итак, для начала нам нужно будет снять бороду на нашей семерке. Предварительно снимаем ручку переключения передач, она нам будет мешать и магнитолу вынимаем из шахты и отсоединяем разъемы. Тут у каждого индивидуально, у кого-то может и магнитолы нет.
Для начала открутим полку, тут все просто, действие в трех фото:
Для дальнейшего снятия бороды нам нужно снять панель с часами и прикуривателем, поддеваем ее с правой или левой стороны плоской отверткой и выведя из защелок тянем на себя:
Затем, отсоединяем провода от часов, прикуривателя, (для удобства сборки я бы посоветовал их пометить), убираем панельку в сторону и получаем доступ к двум гайкам, тут удобно будет воспользоваться торцовым ключиком на 10
Откручиваем гайки, не теряем шайбы, смотрим вниз, где кнопки. Там в торону, которая смотрит на задних пассажиров есть декоративная заглушка, поддеваем ее отверткой, и под ней видим два шурупа вкрученных в тонель:
Откручиваем их, отсоединяем колодки от кнопок, панель больше ничего не держит. Отодвигаем ее в сторону и получаем доступ к корпусу печки:
Теперь, отсоединяем боковые воздуховводы, аккуратно выводим их из защелок плоской отверткой (на фото видно как они защелкиваются):
Нас интересует нижняя и средняя части корпуса печки 2107, что бы их снять нужно подобраться к металлическим защелкам, их всего четыре — по две с каждой стороны, вот они:
Руками их может быть отщелкивать проблематично, рекомендуем воспользоваться отверткой, вот как на этой картинке:
После того как защелки сняты (при снятии будьте внимательны, могут «выстрелить» и улететь в неизвестном направлении), нижняя часть корпуса печки спокойно вынимается руками на себя:
Вот мы и видим наш моторчик. Сам моторчик держится в нижней части корпуса тоже на металлических двух защелках, отщелкиваем их, отсоединяем клеммы
и извлекаем наш моторчик из корпуса печки:
Вот собственно и все, сборка осуществляется в обратной последовательности, на все про все времени потрачено около 40 минут. По аналогии замена моторчика печки производится на ВАЗ-2105 и ВАЗ-2104, отличие лишь в самой бороде и ее креплениях. Чуть позже мы вам расскажем о нюансах замены моторчика печки в этих и других ВАЗовских моделях. Удачи вам на дорогах и пусть машина не ломается. Будем рады вас видеть в нашем клубе ВАЗ классики на форуме.
РАДИАТОР И ВЕНТИЛЯТОР ОТОПИТЕЛЯ
Следует знать, что для того чтобы в салоне автомобиля пятерки всегда было тепло и уютно, особенно в зимние дни, необходимо суметь увеличить количество подаваемого тепла. А какая деталь непосредственно отвечает за подачу теплого воздуха? Конечно же, радиатор. Но есть проблема — на пятерке вентилятор стоит такой, что смех берет.
Он очень мал и просто не способен создавать нужного потока.
Что же делать? Для начала давайте сравним вентиляторы на Ваз 2105 и на Ваз 2108. Первый моторчик потребляет 4,5 А ток и имеет частоту вращения в 3000 об/м, а второй 14 А, но крутит 4100 оборотов в минуту. Это уже что-то да говорит. Рекомендуется заменить вентилятор на другой.
Вентилятор отопителя
Как заменить вентилятор отопителя Ваз 2101 – 2107
Замена электродвигателя наилегче производится в автомобилях ВАЗ 2101, 2103, 2106. Немного сложнее производить замену электродвигателя печки в автомобиле ВАЗ 2107, 2105. Это связано с более разветвленной системой вентиляции, размещением кнопок на бороде и др. Поэтому мы рассмотрим замену на ВАЗ 2107.
- Первым делом, нужно перевести рычаг (нижний) в правое крайнее положение, это нужно для того, чтобы закрылись заслонки боковых воздуховодов.
- Необходимо снять панель приборов.
- Далее перемещаемся на противоположную сторону, снимаем корпус бачка, полочку для вещей.
- Аккуратно, наметив провода, снимаем бороду, не дергаем, смотрим, что и где было.
- Теперь ключом на 7 мм, необходимо ослабить крепление троса, отсоединить тягу.
- Снимите наконечник троса привода заслонки
- Ключом на «10», необходимо отвернуть гайку, которая крепит кожух радиатора печки. Найти ее можно за центральным воздуховодом.
- Снимите провод массы со шпильки
- Далее вам необходимо отвернуть крепеж правого воздуховода.
- Аналогично нужно поступить и с левым воздуховодом.
- С помощью отвертки, извлекаем боковые воздуховоды с корпуса отопителя.
- Снимаем весь кожух в собранном виде.
- Извлекаем из корпуса вентилятор, пропуская провода внутрь, отсоединяем клемму от резистора
Снимаем крыльчатку, обращаем внимание на регулировочные шайбы.
- Отсоединяем пружные скобы, вынимаем электродвигатель отопителя печки.
Причины и признаки поломки отопительного вентилятора
Список причин, по которым печной вентилятор ВАЗ 2107 может сломаться, невелик. Вот он:
- поломка лопасти в крыльчатке. Как уже говорилось выше, крыльчатка печного вентилятора на ВАЗ 2107 ненадёжна, поскольку выполнена из очень хрупкого пластика. Что ещё хуже, хрупкость этого материала повышается на холоде. Поэтому не стоит удивляться тому, что крыльчатка ломается в самый сильный мороз;
Как правило, пластиковые лопасти в крыльчатке ВАЗ 2107 ломаются под корень
- поломка моторчика. Крыльчатка крепится на небольшом штоке, а он, в свою очередь, вмонтирован в электромотор. Как и любой другой агрегат, электромотор может выйти из строя. Обычно это происходит из-за резких скачков напряжения в бортовой сети машины. Ещё это может произойти из-за того, что моторчик просто выработал свой ресурс (обычно у него выходят из строя щётки, снимающие заряд с обмоток ротора).
Если щётки в моторчике ВАЗ 2107 износились, вентилятор вращаться не будет
Признаки, по которым можно распознать поломку отопительного вентилятора, тоже хорошо известны. Перечислим их:
- после включения отопителя вентилятор не шумит. Это значит, что либо моторчик сломался, либо он исправен, но подача тока на него нарушена. Обычно это происходит из-за перегорания предохранителя, отвечающего за этот участок бортовой электросети автомобиля;
- вращение отопительного вентилятора сопровождается громким скрежетом или треском. Это означает, что кусок лопасти откололся от крыльчатки и бьёт по внутренней стороне печного кожуха;
- печной вентилятор вращается с громким непрерывным скрипом, который усиливается по мере увеличения оборотов. Источник скрипа — втулка в вентиляторе. Со временем она изнашивается, и на вентиляторе появляется люфт, из-за которого и возникает характерный скрип.
О смазке отопительного вентилятора ВАЗ 2107
Если коротко, смазка вентилятора на ВАЗ 2107 — занятие бессмысленное. Теперь подробнее. Все отопительные вентиляторы на ВАЗ 2107, независимо от года выпуска автомобиля, комплектуются только втулочными подшипниками. Как уже было сказано выше, втулка со временем изнашивается и начинает пронзительно скрипеть. Если люфт, возникший из-за износа втулки, небольшой, то скрип получится устранить с помощью смазки. Но это лишь временная мера, которая ни к чему не приведёт, потому что очень скоро смазка выработается, люфт увеличится, а вентилятор снова заскрипит. Поэтому единственным рациональным вариантом в этой ситуации является замена печного вентилятора новым. Причём желательно, чтобы новый вентилятор был оборудован не втулочным, а шариковым подшипником, который прослужит вдвое дольше.
Кстати, о вентиляторах с шариковыми подшипниками. В последнее время найти их в продаже стало чрезвычайно непросто. Чем это обусловлено, сказать трудно. Возможно, это связано с почтенным возрастом самой машины, которую давным-давно сняли с производства. Так что автовладельцам в поисках необходимых запчастей всё чаще приходится пускаться на самые разнообразные хитрости. К примеру, один мой знакомый водитель додумался заказать печной вентилятор… на «Алиэкспрессе»! Когда я об этом услышал, то не поверил. В ответ человек достал смартфон и показал мне аукционные лоты с вентиляторами. Откуда взялись вазовские вентиляторы на китайском интернет-аукционе — большая загадка. Но факт остаётся фактом. К слову, стоят они там всего на треть дороже отечественных. Вероятно, это доплата за доставку (хотя на сайте гордо заявлено, что доставка бесплатна). До нашей страны посылка идёт в среднем полтора месяца.
Замена отопительного вентилятора на ВАЗ 2107
Перед началом работы следует подобрать всё необходимое. Вот что нам понадобится:
- отвёртки (крестовая и плоская);
- ключи (комплект рожковых и торцовых);
- новый печной вентилятор для ВАЗ 2107.
Последовательность действий
Сначала необходимо провести одну подготовительную операцию: убрать рычаг переключения передач. В ВАЗ 2107 он создаёт серьёзные проблемы при демонтаже печного вентилятора. Затем следует вынуть магнитолу из её ниши. Крепится она на двух саморезах. Вынимая магнитолу, не стоит забывать о проводах, которые находятся за ней. Устройство аккуратно выдвигается из ниши так, чтобы в образовавшуюся щель между магнитолой и передней панелью можно было просунуть руку и вынуть все колодки с проводами, расположенные на задней крышке магнитолы.
- Теперь с помощью крестовой отвёртки откручивается полка, расположенная перед пассажиром. Крепится она на четырёх саморезах.
Полка в салоне ВАЗ 2107 держится всего на четырёх саморезах
Для снятие панели прикуривателя ВАЗ 2107 её придётся аккуратно поддеть отвёрткой
Гайки на кожухе ВАЗ 2107 удобнее всего откручивать торцовой головкой на 10

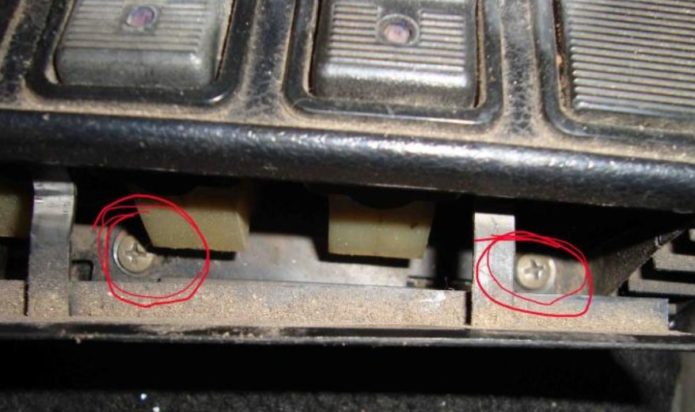

Добраться до шурупов под кнопками можно только отогнув панель отвёрткой
Убрав весь крепёж, панель лучше положить на пол, справа от рычага переключения скоростей
Защёлки на воздуховоде ваз 2107 выполнены из очень хрупкого белого пластика
При отгибании этих защёлок необходимо соблюдать крайнюю осторожность
Защёлки на отопительном моторчике ВАЗ 2107 лучше открывать длинной и очень тонкой отвёрткой
Печной вентилятор ВАЗ 2107 освобождён от крепежа и снимается вместе с моторчиком
Рекомендации и советы по ремонту вентилятора печки
Чтобы ремонт моторчика печки автомобиля был успешным, следует заранее подготовиться и взять на вооружение несколько полезных советов:
- При наличии в продаже ремкомплектов для вашего моторчика лучше купить все заменяемые детали (подшипники, втулки, щетки) одновременно. Во-первых, так дешевле, чем брать по-отдельности, а во-вторых, лучше поменять все сразу, чтобы надолго забыть о проблемах с шумом или неправильной работой печки.
- В некоторых авто (например, BMW, Mercedes) блок управления климатом располагается непосредственно в зоне обдува вентилятора печки. При слабом потоке он перегревается, поэтому если моторчик работает с перебоями или не дует – не стоит оттягивать ремонт. Блок климата может сгореть от перегрева, в результате ремонт мотора печки авто и климатической системы выйдет значительно дороже.
- Чтобы не менять изношенный коллектор якоря, его можно проточить, зажав ротор в патроне токарного станка. Но после этого, из-за уменьшения диаметра, понадобятся более длинные щетки якоря либо чуть длиннее пружины ставьте.
- Если шейка вала под подшипник износилась и внутреннее его кольцо не сидит на валу плотно – можно зачистить вал и нарастить слой металла цинкованием (это можно делать батарейкой, как при устранении рыжиков на кузове).
- Чтобы продлить срок службы моторчика, желательно обслуживать и смазывать подшипник или втулку вентилятора при каждой замене салонного фильтра, раз в 30000 км.
После того, как ремонт моторчика печки автомобиля завершен, нужно проверить его, сначала ручным вращением, а потом подключением к источнику питания на 12 вольт (АКБ). Если электродвигатель нормально работает, не воет и нигде ничего не цепляет – можно приступать к его установке на место. Чтобы потом не пришлось опять разбирать панель, ведь зачастую снимать вентилятор печки довольно сложно.
Замена вентилятора (моторчика) печки ВАЗ-2107
Когда зимой в машине становится холодно, салон плохо протапливается, поток тёплого воздуха слишком слаб, первое, что приходит на ум — провести замену моторчика или вентилятора отопления. Замена вентилятора (моторчика) печки ВАЗ-2107 требует определённых знаний, однако, если случилась поломка — другого выхода нет.
С чего начать
Если не работает вентилятор печки ВАЗ-2107, необходимо, скорее всего, поменять моторчик. Замена вентилятора печки ВАЗ-2107 начинается с подготовки нужных ключей и отвёрток. Работать лучше в перчатках.
В первую очередь происходит снятие накладки с лобового стекла. Для этого открываем капот и начинаем снимать накладку с углов: выкручиваем гайки крепления. После гаек откручиваем саморезы по всей длине лобового стекла.
Снимаем уплотнитель, стараясь его не повредить, и убираем в сторону. Аккуратно снимаем накладку. Отсоединяем шланг от омывателя. Нам понадобится также снять накладку и жабо, для чего выкручиваем все винты под пластиковыми заглушками. Снимаем остальные накладки и утеплитель, добираясь до корпуса отопителя. Далее нам необходимо добраться до самого электродвигателя.
Как добраться до отопителя
В первую очередь, чтобы работать было удобнее, необходимо подумать о дополнительном освещении того места, где вы будете заниматься заменой моторчика печки ВАЗ-2107. Откручиваем минусовой провод от мотора отопителя. Он прикручен гайкой и, чтобы её открутить, придётся приложить некоторые усилия.
Если гайка заржавела, лучше предварительно её смазать проникающей смазкой. Откручиваем сперва ключом, а потом рукой, стараясь не уронить расходники. Если есть ещё одна гайка — её откручиваем глубокой головкой, если нет — снимаем провод. С самореза снимаем хомут. Ищем ещё один плюсовой провод, и отсоединяем его от штекера.
Теперь удобнее всего использовать короткую отвёртку, чтобы открутить винты крепления коробки отопительной системы и снять 4 пружинные скобы. Болты, располагающиеся посредине, самые длинные, поэтому отложите их в сторону, чтобы закрутить потом на место.
Разберёмся, как снять вентилятор печки ВАЗ-2107.Необходимо отвести корпус с вентилятором в сторону. Если он упал вниз, значит, все болты сняты. Если нет — ищем оставшиеся шурупы. Моторчик вставлен в пазы и свободно крутится. Далее проводится непосредственная замена электродвигателя отопителя ВАЗ-2107. Обычно здесь очень пыльно и грязно, поэтому убираем всю пыль и то, что попало в это отделение.
Замена деталей
Как поменять вентилятор печки на ВАЗ-2107, становится понятно, когда вы увидите этот моторчик. Моторчик лёгким усилием вытаскивается из пазов, и через уплотнитель достаются провода. Минусовой провод обычно вынимается без проблем, а плюсовой требует некоторых усилий.
Когда провода вынуты, моторчик отсоединяется от корпуса и теперь его можно менять на новый, заранее купленный в магазине автозапчастей.
Установка новой детали
Установка новой детали не вызывает сложности. Замена мотора печки ВАЗ-2107 выполняется в течение нескольких минут, а самое длительное в этой работе — поставить все болты на место и подсоединить все контакты.
Стараемся не перепутать провода и продеваем их в нужные отверстия возле пазов, на которых держится сам моторчик. Вентилятор при установке должен стоять ровно — без перекосов, иначе во время движения он будет цепляться и в результате сломается.
Когда новый мотор установлен, его вместе с крышкой системы ставим на место. Примеряем корпус и смотрим, чтоб он прилегал к своему месту без всяких усилий и стоял ровно.
Ставим на место скобы и все болты, ставим утеплитель, жабо, дворники и проверяем, как работает отопление.
Если у вас есть помощник, пусть он включит отопительную систему, пока вы придерживаете корпус печки. По звуку работающей системы вы сразу поймёте, правильно ли установлены все детали, и не нуждается ли установка в коррекции. Если вас настораживает какой-то звук или стук, разберите всё и сложите заново.
Причины замены
Замена мотора печки ВАЗ-2107 происходит по нескольким причинам. Рассмотрим самые распространённые случаи, когда нужен новый вентилятор отопителя ВАЗ-2107.
- Ужасный звук с характерным визгом. Если такой визг появился при разогреве машины, лучше не смазывать мотор, как делают многие, а заменить вентилятор отопителя ВАЗ-2107.
- Не идёт воздух и не прогревается салон — ничего не остаётся, как снять и поменять моторчик печки на ВАЗ-2107.
- Поток воздуха очень слабый.
- Салон прогревается крайне медленно.
Помните, что хорошо работающую систему будет почти не слышно, так как утеплитель и другие материалы в идеале заглушают звук очень хорошо. Однако, если что-то сломалось, вы запросто сможете это починить.
Причины и признаки поломки отопительного вентилятора
Список причин, по которым печной вентилятор ВАЗ 2107 может сломаться, невелик. Вот он:
- поломка лопасти в крыльчатке. Как уже говорилось выше, крыльчатка печного вентилятора на ВАЗ 2107 ненадёжна, поскольку выполнена из очень хрупкого пластика. Что ещё хуже, хрупкость этого материала повышается на холоде. Поэтому не стоит удивляться тому, что крыльчатка ломается в самый сильный мороз;
Как правило, пластиковые лопасти в крыльчатке ВАЗ 2107 ломаются под корень
- поломка моторчика. Крыльчатка крепится на небольшом штоке, а он, в свою очередь, вмонтирован в электромотор. Как и любой другой агрегат, электромотор может выйти из строя. Обычно это происходит из-за резких скачков напряжения в бортовой сети машины. Ещё это может произойти из-за того, что моторчик просто выработал свой ресурс (обычно у него выходят из строя щётки, снимающие заряд с обмоток ротора).
Если щётки в моторчике ВАЗ 2107 износились, вентилятор вращаться не будет
Признаки, по которым можно распознать поломку отопительного вентилятора, тоже хорошо известны. Перечислим их:
- после включения отопителя вентилятор не шумит. Это значит, что либо моторчик сломался, либо он исправен, но подача тока на него нарушена. Обычно это происходит из-за перегорания предохранителя, отвечающего за этот участок бортовой электросети автомобиля;
- вращение отопительного вентилятора сопровождается громким скрежетом или треском. Это означает, что кусок лопасти откололся от крыльчатки и бьёт по внутренней стороне печного кожуха;
- печной вентилятор вращается с громким непрерывным скрипом, который усиливается по мере увеличения оборотов. Источник скрипа — втулка в вентиляторе. Со временем она изнашивается, и на вентиляторе появляется люфт, из-за которого и возникает характерный скрип.
О смазке отопительного вентилятора ВАЗ 2107
Если коротко, смазка вентилятора на ВАЗ 2107 — занятие бессмысленное. Теперь подробнее. Все отопительные вентиляторы на ВАЗ 2107, независимо от года выпуска автомобиля, комплектуются только втулочными подшипниками. Как уже было сказано выше, втулка со временем изнашивается и начинает пронзительно скрипеть. Если люфт, возникший из-за износа втулки, небольшой, то скрип получится устранить с помощью смазки. Но это лишь временная мера, которая ни к чему не приведёт, потому что очень скоро смазка выработается, люфт увеличится, а вентилятор снова заскрипит. Поэтому единственным рациональным вариантом в этой ситуации является замена печного вентилятора новым. Причём желательно, чтобы новый вентилятор был оборудован не втулочным, а шариковым подшипником, который прослужит вдвое дольше.
Кстати, о вентиляторах с шариковыми подшипниками. В последнее время найти их в продаже стало чрезвычайно непросто. Чем это обусловлено, сказать трудно. Возможно, это связано с почтенным возрастом самой машины, которую давным-давно сняли с производства. Так что автовладельцам в поисках необходимых запчастей всё чаще приходится пускаться на самые разнообразные хитрости. К примеру, один мой знакомый водитель додумался заказать печной вентилятор… на «Алиэкспрессе»! Когда я об этом услышал, то не поверил. В ответ человек достал смартфон и показал мне аукционные лоты с вентиляторами. Откуда взялись вазовские вентиляторы на китайском интернет-аукционе — большая загадка. Но факт остаётся фактом. К слову, стоят они там всего на треть дороже отечественных. Вероятно, это доплата за доставку (хотя на сайте гордо заявлено, что доставка бесплатна). До нашей страны посылка идёт в среднем полтора месяца.
Радиатор печки «Нивы»
Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.
Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.
Для «Нивы» и «классики» ВАЗов используется один и тот же тип радиатора отопителя
Местоположение радиатора
Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.
Устройство и функции радиатора
Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.
Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.
Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.
Холодный воздух поступает из внешней среды, проходя через горячий радиатор, нагревается и поступает в салон автомобиля
Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.
Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.
Замена
Поменять вышедший из строя агрегат не сложно. Придерживайтесь определенных правил и последовательности ваших действий, чтобы добиться желаемого результата.
- Отключите минусовую клемму с аккумуляторной батареи.
- Поднимите капот и в подкапотном пространстве отсоедините все крепежные болты, которые удерживают пластиковую накладку.
- Накладку пока что можно убрать в сторонку, дабы она не мешала работе.
- Снимите уплотнительную резинку, которая также имеет свое место в подкапотном пространстве.
- Снимите защитный кожух моторчика вашего отопителя. Так вы добрались до искомого объекта и можете приступать к замене.
- По бокам мотора располагаются два болта, которые удерживают ваш вентилятор.
- Теперь переходите в салон, снимайте панель со стороны водителя. Там располагается плюсовой штекер, который обязательно отсоединяется.
- Далее ищите минусовой провод. Он удерживается на одной гайке, которую следует открутить.
- Отсоединенные провода заводятся в отверстие корпуса вашего автомобиля, пропуская через уплотнительную резинку.
- Извлеките поврежденный моторчик. Для этого его нужно повернуть и вытащить через правую сторону.
Демонтаж мотор-вентилятор
Четко придерживайтесь последовательности обратной сборки, чтобы не допустить ошибок, способных привести к еще более серьезным неполадкам.
Как видите, извлечь устройство не сложно. Изучив состояние мотор-вентилятора, можно сделать вывод относительно необходимости его замены. Порой автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.
https://youtube.com/watch?v=MBMeMzlKYrw
Цена вопроса
Советуем выбирать качественный моторчик для замены, чтобы потом не возникало проблем с его работоспособностью.
Цена зависит от того, покупаете ли вы мотор в сборе с корпусом или отдельно.
Сам моторчик обойдется вам примерно в 500 рублей, а за устройство в сборе придется заплатить около 1000 рублей. Какой вариант предпочтительнее для вас, решайте сами.
