Система ремня ГУР – типы, конструкция и особенности
Привод насоса гидроусилительного механизма выстраивают по одной из трех схем.
Если нужна квалифицированная консультация по этому поводу, позвоните по одному из указанных номеров телефонов. Специалисты ответят на все вопросы и подскажут, при каких обстоятельствах Вам будет нужно посетить сервисный центр.
Для насоса гидроусилителя применяются следующие ремни ГУР:
Гладкий клиновой ремень ГУР — самое стандартное и простое изделие, имеющее большое распространение в старых авто. Изделие её выполнено в виде трапеции, меньшая часть – ровная, большая — выпуклая. Такая структура гарантирует правильное разделение усилий при загибах.
Зубчатый клиновой — изделие, в котором имеются зубчики, придающие ему надежность без ухудшения гибкости. Как правило, они используются для шкивов небольшого размера и работают при любых температурах.
Поликлиновый— плоское и широкое изделие, на поверхности которого находится 3-7 продольных линий. Оно хорошо контактирует со шкивами, что обеспечивает правильную передачу крутящего момента и снижает возможность проскальзывания.
Если нужна замена ремня ГУР по выгодной цене в Москве, запишись в один и ближайших автосервисов, представленных на карте. Либо оставьте заявку, заполнив соответствующую форму, либо позвоните по номеру телефону ближайшего СТО.
Процедура замены приводного элемента
О том, как поменять ремень ГУР можно узнать из пошаговой инструкции.
Часть 1: Замена ремня ГУР
Шаг 1: Нужно поднять автомобиль на подъёмнике или поставить над ямой, чтобы иметь доступ к подкапотному пространству снизу.
Шаг 2: Отключите аккумулятор от электропитания автомобиля. После того, как автомобиль был поднят и поддерживается на подъёмнике или иным образом у Вас есть доступ к нему снизу, первое, что должно быть сделано, прежде чем заменить начать замену ремня ГУР, это отключение электропитания.
Найдите аккумулятор автомобиля и отсоедините положительный и отрицательный кабели аккумуляторной батареи, прежде чем продолжить работу.
Шаг 3: Снимите защиту двигателя при её наличии. В зависимости от марки или модели Вашего автомобиля, Вам нужно будет либо использовать гаечный ключ или отвёртку.
Шаг 4: Если необходимо, отсоедините сначала ремень генератора. На некоторых автомобилях ремень генератора переменного тока не даст снять ремень гидроусилителя рулевого управления. Это часто встречается на четырёхцилиндровых двигателях.
Если это так, то обратитесь к руководству Вашего автомобиля и следуйте инструкциям по снятию ремня генератора. В большинстве случаев Вам нужно будет всего лишь снять ремень, а не сам генератор, чтобы получить доступ к ремню гидроусилителя.
Шаг 5: Найдите насос гидроусилителя рулевого управления. На большинстве автомобилей насос гидроусилителя рулевого управления будет находиться со стороны водителя в моторном отсеке. Возможно, Вам придётся снова обратиться к схематичному обозначению агрегатов Вашей модели авто в инструкции по эксплуатации машины.
Шаг 6: Найдите ролик натяжителя и опрыскайте верхний и нижний болты «вэдэшкой» или другим проникающим средством. В большинстве случаев эти болты будут очень плотно держаться из-за коррозии. Обрызгайте оба болта средством WD-40 и дайте средству проникнуть в резьбу в течение приблизительно пяти минут, прежде чем продолжить.
Шаг 7: Ослабьте верхний болт крепления шкива, а затем нижний болт, используя гаечный ключ. Не снимайте болты, а просто убедитесь, что шкив ходит свободно и может перемещаться назад и вперед рукой.
Шаг 8: Ослабьте болты рулевого управления тем же способом, как описано выше. Ослабьте верхние и нижние болты, как указано в предыдущем шаге. Также не удаляйте их.
Шаг 9: Во многих случаях насос гидроусилителя рулевого управления будет плотно закреплён плотно в своём корпусе, даже когда болты ослаблены. Используйте монтировку или длинный гаечный ключ, чтобы оказать давление на насос. Это позволит ослабить ремень ещё больше, и Вы сможете снять ремень со шкивов.
Установка УМЗ-4216 продолжение … — УАЗ 3962, 2.9 л., 1998 года на DRIVE2
Начну с того, чтобы было сделано ещё до начала установки мотора на авто.1. В головке не было отверстия под штуцер для ОЖ на печки. Сверлом на 19,5 сверлим отверстие и нарезаем резьбу 1/2′.
2. Прослерлил 2 новых отверстия под КПП, нарезал в них резьбу и 1 отверстие под шток вилки сцепления.Есть чертеж колокола с разметкой отверстий, но мне не хотелось отклучивать колокол, а наносить отверстия на вертикальную плоскость не удобно, поэтому я взял уазовский колокол, обратной стороной прикрутил его на верхние точки крепления, наметил нижние точки, путем вкручивания болтов болтов.
Под вилку отверстие сверлил по чертежу. Тут миллиметр туда-сюда не страшен.
Отверстия под КПП и шток вилки сцепления
3. Установил сливной кран с блока, т.к. на новом моторе стояла заглушка.
4. Выкинул муфту включения вентелятора, вытачили мне новую ось под ролик от 406 мотора. Вместо ремня длинною 1370 установил 1350. Конструктив поликлина на этом моторе мне не очень нравится, но решил оставить практически заводской вариант, выкладываю для сравнения фотку поликлина, что когда то делал я для своего мотора.
Поликлин моего старого мотора
Поликлин в процессе изготовления
5. Сделал проставку для выноса насаса ГУР. На новом моторе вначале идет поликлиновой шкив, зател клиновой. Ремень 1150 оказался коротким, подошел 1220.
6. Приверил 2 удлиненные гайки на клапанную крышку для крепления расширительного бочка ОЖ
7. Заменил корпус термостата на корпус от умз-4213.
Цена вопроса: 1 000 ₽ Пробег: 17040 км

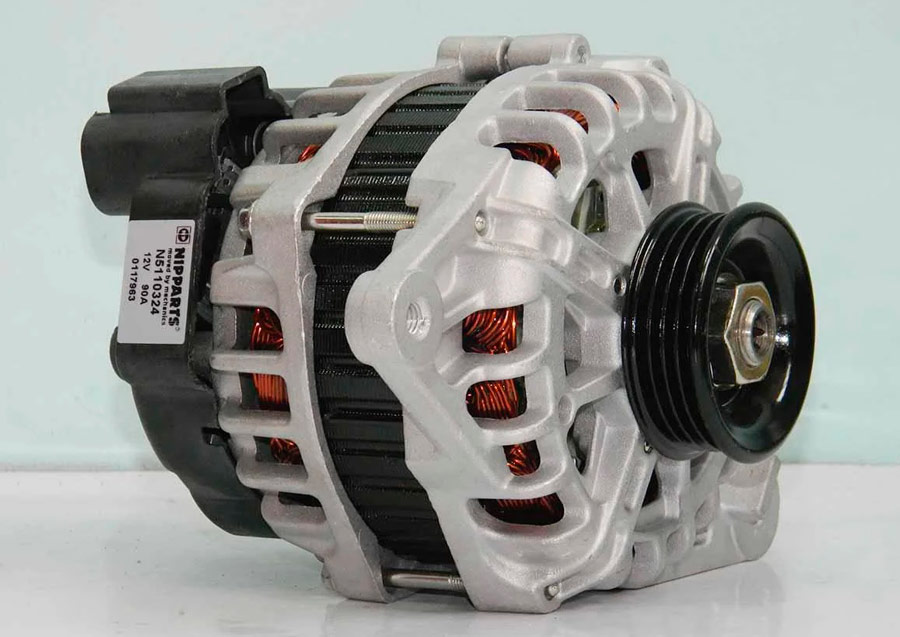

Ремонт и замена генератора
Замена генератора Accent требуется крайне редко, так как данная деталь весьма надёжна и долговечна. Обычно его меняют лишь при наличии очень серьёзных неисправностей, на огромном пробеге либо при желании установить устройство повышенной мощности, например, для автозвука.
Как правило, при падении или нестабильности напряжения в бортовой сети, проблемах с запуском двигателя или работой электроприборов, требуется лишь замена щёток генератора Accent. Также нередко бывает нужна и замена подшипника генератора Accent. Эти работы вполне можно выполнить своими руками. Самостоятельно менять другие элементы устройства не рекомендуется. Для этого лучше обратиться к квалифицированным специалистам или купить новый электрогенератор. Установить его в гаражных условиях несложно.

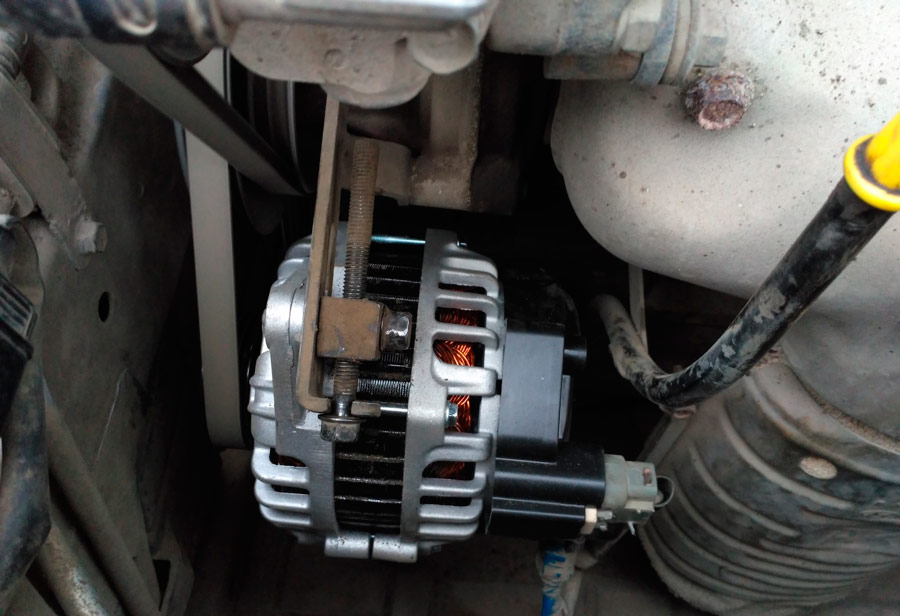

Чтобы отремонтировать узел, нужно знать, как разобрать генератор Hyundai Accent и удалить его с автомобиля. Для проверки работоспособности узла потребуется распиновка генератора Hyundai Accent, которая есть в руководстве по эксплуатации модели и в Интернете, а также мультиметр. Но многие дефекты можно заметить при осмотре генерирующего ток устройства. Чтобы проверить его и восстановить, нужно снять деталь с авто. Демонтаж генератора выполняется так:
- Надёжно установить авто в гараже на смотровую яму и проверить его фиксацию, чтобы не произошло отката.
- Снять клемму «-» с аккумулятора.
- Удалить правый брызговик силового агрегата.
- Убрать электрогенераторный ремень.
- Отключить все провода от генерирующего устройства.
- Открыть защитную крышку электрогенератора.
- Открутить крепления и снять проводку.
- Убрать масляный фильтр.
- Удалить оставшиеся крепежи.
- Снять генератор, вытянув его под автомобилем.
Установка генератора выполняется в обратном этому алгоритму порядке.
Если планируется замена щёток или подшипников, устройство необходимо разобрать. Для этого нужно раскрутить все крепления и удалить подшипники, применяя специальный съёмник. Он нужен, прежде всего, для удаления переднего подшипника. Чтобы снять задний, корпус электрогенератора желательно немного подогреть лампой. Также следует удалить щёточный узел и проверить состояние всех снятых элементов. Если они неисправны, поставить новые детали и собрать устройство заново. Для проверки генератора следует применять мультиметр. Его проверка желательна и после установки на автомобиль.
Для замены составляющих или самого генератора нужно использовать только оригинальные или качественные аналоговые запасные части. Если самостоятельный ремонт сложен, то лучше заменить электрогенератор в сборе или обратиться для его восстановления на СТО.
Теперь вы узнали, как подтягивать или менять генераторный ремень на Hyundai Accent или ремонтировать сам генератор. А вы сталкивались с ремонтом данного узла? Были ли проблемы с электрогенератором? Удалось ли их решить самостоятельно или пришлось обращаться к специалистам? Если у вас есть вопросы или вы хотите поделиться интересной информацией по теме, пишите в комментарии.
Снятие и установка ремня генератора ЗМЗ-406
Ослабить затяжку болта 1 на два–три оборота.
Отворачивая регулировочный болт 2, ослабить натяжение ремня и снять его.
Осмотреть ремень.
Если на нем имеются трещины, расслоение резины, надрывы, отложение загрязнений между ребрами и т.п., ремень заменить.
Осмотреть шкивы.
При наличии загрязнений или повреждений шкивы очистить или заменить.
Если необходимо снять натяжное устройство, отвернуть три болта 3, при этом, чтобы удобнее было отворачивать болт под роликом, передвинуть ролик вверх.
Установка
1. Надеть ремень на шкив коленвала.
2. Надеть ремень на шкивы водяного насоса и генератора.
3. После этого надеть ремень на натяжной ролик.
После установки ремня отрегулировать его натяжение.
Регулировка натяжения
При правильно отрегулированном натяжении ремень должен прогибаться на 15 мм при приложении усилия 8 кгс посередине между шкивами генератора и водяного насоса.
Натяжение ремня регулируется перемещением натяжного ролика.
1. Ослабить затяжку болта 1.
Заворачивая или отворачивая болт 2, отрегулировать натяжение ремня. Затянуть болт 1.
2. Проверить прогиб ремня.
Подробно в картинках:
Замена и регулировка натяжения ремня привода агрегатов
Ключом «на 12» ослабляем затяжку болта крепления натяжного ролика (для наглядности радиатор двигателя снят).
Ослабляем натяжение ремня, вращая ключом «на 10», против часовой стрелки болт натяжного ролика
Снимаем ремень со шкивов
Устанавливаем новый ремень.
Вращая болт натяжного ролика, добиваемся прогиба ремня 15 мм под нагрузкой 8 кгс, приложенной посередине горизонтальной ветви привода (между шкивами генератора и насоса).
Затягиваем болт крепления натяжного ролика.
Замена натяжного шкива и механизма натяжения ремня привода вспомогательных агрегатов
Ослабляем натяжение ремня привода.
Полностью выворачиваем болт крепления натяжного шкива
Снимаем шкив с оси натяжителя.
При необходимости торцевым ключом или головкой «на 12» отворачиваем три болта крепления натяжителя
Снимаем крепление натяжителя с двигателя
Устанавливаем натяжитель и шкив на двигатель в обратной последовательности, после чего натягиваем ремень.
Схема ремня газель 4216.
Замена ремней привода вспомогательных агрегатов — достаточно распространенная операция на моторах. Ресурс ремней по пробегу сильно различается в зависимости от производителя, и от условий эксплуатации (контроль натяжения, соосность роликов, профиль шкивов) и находится в диапазоне: около 50000 км — отечественные ремни и до 150000 км качественные импортные.
Необходимость замены выясняется после визуального осмотра специалистом.Показания к замене: трещины, расслоение каркаса, избыточное провисание (невозможно натянуть роликом). Так же, при замене ремней необходимо осмотреть состояние натяжных роликов и самого механизма натяжения (для поликлинового ремня). Часто несоосность натяжных роликов или механизма натяжения может быть причиной повышенного износа ремня, или его кромки, или его сползания со шкивов — в этом случае необходимо выявить проблемный ролик и заменить его, или устранить причину несоосности (например, лопнувший или согнутый кронштейн ролика, ГУРа, и т.д.).
Двигатель УМЗ-4216 имеет два вида конфигурации ремней:1. Вариант: три клиновых ремня: ремень генератора и помпы, ремень эл.муфты вентилятора, ремень ГУРа. Если ставится компрессор кондиционера, то как правило, он идет на ручье ремня генератора.
2. Вариант: два ремня: поликлиновый на генератор, помпу, эл.муфту вентилятора и клиновый — на насос гура. Может быть как с компрессором кондиционера, так и без него.
У нас на складе в наличии вся линейка необходимых размеров и типов ремней, роликов, натяжных устройств, кронштейнов как отечественного, так и зарубежного производства известных марок.
Генератор «Газели» и его неисправности. Установка генератора на «Газель «. Как поменять генератор на «Газели»?
Электрическое оборудование данного автомобиля изготовлено по однопроводной схеме: минусовые клеммы устройств и оборудования подсоединены к «массе» — кузову и другим механизмам авто, которые играют роль второго привода. Бортовая сеть «Газели» равна номинальному напряжению 12В неизменного тока. Замена ремня генератора тойота королла. Для включения электронной цепи служит замок зажигания, который состоит из контактного привода и противоугонного замка. В то время, когда движок не запущен, все электронные потребители берут питание от аккума, а при запущенном движке питание осуществляется от генератора переменного тока. В то время как элемент работает — происходит зарядка батареи, а бортовая цепь питается через два предохранителя.
Цепь осветительных устройств вооружена предохранителем на 40 А, а цепь дополнительного оборудования и устройств — предохранителем на 60 А. Они расположены в блоке предохранителей , который установлен в подкапотном пространстве. Также цепи всех потребителей имеют защиту благодаря дополнительным предохранителям с наименьшим токовым срабатыванием. Располагаются они под приборной панелью с водительской стороны.
Генератор «Газели» представляет собой синхронную трехфазную машину с электрическим возбуждением и предназначен для преобразования вращательного движения в электронную энергию. Автомобиль оснащается моделями 2502.3771 либо 9422.3701, мощность которых составляет порядка 1000 Вт. Установка генератора на «Газель » своими руками осуществляется с помощью крепежного кронштейна с правой стороны агрегата. Привод его осуществляется конусновидным ремнем от храповика коленчатого вала. Работает он в паре с вмонтированным регулятором напряжения Я212А11Е, который держит напряжение на выходе в данном рабочем режиме.
Возможные неисправности
При неисправности генератора «Газели» нарушается работа всех электрических устройств, а аккумуляторная батарея не подзаряжается. О поломке данной детали водителя информирует особый указатель на приборной панели. При таковой неисправности пуск мотора и движение автомобиля все таки вероятны, но до того времени, пока аккумуляторная батарея вполне не разрядится. Обычным образом передвигаться на таком автомобиле нереально.
К главным неисправностям генератора можно отнести последующие: нарушение целостности проводов зарядной цепи, выход из строя подшипников, повреждение диодного моста, замыкание витковой обмотки статора, поломку регулятора напряжения, износ токосъемных колец, лишний износ щеток.
Генератор «Газели», как и хоть какой механизм автомобиля, может иметь как механические повреждения, так и электронные. Потому и метод устранения поломки, и виды операций имеют разный характер.
Замена приводного ремня на Газели Камминз
На сегодняшний день ремонт автомобиля собственными силами – распространенный процесс среди автолюбителей по всей стране. Многие водители находят существенные плюсы самостоятельной замены той или иной запчасти.
Среди них, прежде всего значительная экономия денежных средств, а также приобретение уверенности в том, что работа произведена достаточно качественно.
Замена приводного ремня в Газели Некст Камминз происходит согласно техническому руководству пользователя, с периодичностью в зависимости от пробега самого транспортного средства.
Функции приводного ремня в Газели
Замена приводного ремня на Газели Камминз достаточно важна для слаженной работы транспортного средства. Данный элемент выполняет важные функции, среди которых:
- Обеспечение снабжения электричеством всего транспортного средства, будучи основной частью электрогенератора.
- Обеспечение работоспособности навесного оборудования.
- Осуществление передачи крутящего элемента на усилитель руля транспортного средства.
- Работа электровентилятора, охлаждающего радиатор.
Приводной ремень как правило выполнен из жесткого каучука и плотного матерчатого плетения, чтобы усилить его плотность и износостойкость. В зависимости от типа ремня разнятся и его части.
Вариаторные приводные элементы имеют несколько основных зубьев, которые необходимы для вращения системы. Поликлиновые аксессуары имеют ровную и гладкую поверхность, что обеспечивает им повышенную упругость.
Приводной ремень в указанном автомобиле находится в подкапотном пространстве. Для того чтобы с легкостью найти нужный элемент рекомендовано использовать фонарик.
Подготовка к замене и необходимые инструменты
Список необходимых инструментов для замены приводного ремня в Газели Камминз:
- Ветошь.
- Новый передаточный элемент генератора.
- Новые ролики.
- Головка на 13.
- Ключ на 14.
- Фонарь.
Перед заменой приводного элемента подготавливается необходимый инструментарий и приготавливается транспортное средство. В обязательном порядке следует выключить зажигание автомобиля и дать ему некоторое время для того чтобы остыть.
В первую очередь необходимо провести тщательный осмотр приводного ремня автомобиля, в том числе на наличие механических повреждений или трещин. В случае, если аксессуар целый, то вполне вероятно что его замена не требуется, и всего лишь необходимо провести правильное натяжение элемента.
При плохом натяжении ремня происходит частичный износ системы радиатора, из-за недостаточного обдува, что в дальнейшем грозит поломкой транспортного средства.
Для того чтобы проверить натяжитель следует оттянуть некоторый участок данного аксессуара и измерить величину. В указанном автомобиле натяжение должно быть не более 10 мм согласно техническому руководству пользователя.
Для того чтобы ослабить или усилить натяжение необходимо прокрутить соответствующие ролики системы, расположенные по бокам.
Процесс смены приводного ремня
Замена ремня на Газели Некст дизель происходит согласно техническому руководству пользователя и следующей пошаговой инструкции:
- При помощи головки на 13 ослабить верхний болт крепления вискомуфты.
- При помощи ключа на 14 ослабить нижний болт крепления системы.
- Снятие старого ремня со специальных шкивов.
- Установка и закрепление нового элемента системы.
- Натяжение приводного ремня с помощью специальных роликов до указанной величины.
- Проверка степени натяжения.
Многие автовладельцы задаются вопросом о том, как часто требуется менять приводной элемент генератора в автомобиле. Для этого необходимо знать пробег транспортного средства. Владельцу стоит учитывать, что чем труднее условия эксплуатации транспортного средства, тем чаще должна происходить замена приводного ремня.
В среднем замена необходима при достижении пробега в 60 тысяч километров или раз в два года. Однако настоятельно рекомендуется следить за состоянием автомобиля и периодически осуществлять проверку системы генератора на наличие повреждений и изношенных деталей.
В случае, если из системы генератора или вентилятора доносятся посторонние звуки необходимо незамедлительно произвести замену приводного аксессуара самостоятельно или обратиться в сервисный центр для проведения соответствующих работ.
В качестве рекомендации, также опытные специалисты советуют обязательно сравнить старый и новый приводной ремень перед заменой. Это позволит избежать несоответствия частей генератора, в том числе и ремня.
Как заменить приводной ремень на газонном тракторе Troy-Bilt | Home Guides
Замена ремня привода деки косилки необходима для поддержания работоспособности вашего газонокосилки Troy-Bilt в рабочем состоянии, поскольку вращающийся ремень постепенно изнашивается. Заменяйте ремень каждые два-два сезона, чтобы предотвратить преждевременный износ подшипника шкива деки косилки. Ремень доступен без демонтажа косилки. Поставьте газонокосилку на ровную рабочую поверхность с включенным стояночным тормозом, рычагом отбора мощности отключите и отсоедините провод свечи зажигания, чтобы косилка не катилась и не заводилась, пока вы работаете на ремнях.
Потяните вверх рычаг подъема деки газонокосилки до упора, чтобы установить нижнюю деку газонокосилки. Нажмите на рычаг вправо, чтобы зафиксировать деку в самом нижнем положении. Рычаг подъема палубы косилки расположен на крайнем правом заднем крыле.
Отвинтите крепежные болты защитного кожуха ремня газонокосилки с верхней стороны левой и правой боковых панелей газонокосилки с помощью торцевого ключа. Поднимите защитные кожухи ремня газонокосилки с верхней части газонокосилки и отложите ее в сторону. Защитные кожухи ремня газонокосилки расположены в верхней части правого и левого шкивов палубы газонокосилки, между узлом деки газонокосилки и рамой газонокосилки.
Отвинтите стопорный винт держателя ремня шкива двигателя с помощью торцевого ключа. Снимите шток держателя ремня с рамы газонокосилки, чтобы можно было снять ремень деки косилки со шкива двигателя. Шток держателя ремня шкива двигателя расположен непосредственно под двигателем газонокосилки.
Найдите натяжной ролик деки косилки в верхней левой части деки косилки. Вставьте квадратный конец храпового механизма 3/8 дюйма в квадратное отверстие кронштейна натяжного ролика. Установите храповик в положение «ослабить».Потяните ручку храповика назад, чтобы переместить натяжной ролик, ослабив натяжение ремня привода деки косилки.
Держите храповик одной рукой, ослабляя натяжение ремня деки косилки, одновременно снимая ремень привода деки косилки с шкива шпинделя с левой стороны. Ослабьте натяжение натяжного ролика и снимите храповик с кронштейна натяжного ролика. Снимите старый ремень привода деки газонокосилки со стороны шпинделя и натяжных роликов.
Проложите ремень привода новой деки косилки вокруг шкива двигателя.Этот шкив имеет канавку, которая идеально подходит для V-образной стороны приводного ремня. Вставьте шток держателя ремня шкива двигателя в раму газонокосилки. Затяните крепежный болт штока держателя ремня шкива двигателя с помощью торцевого ключа, чтобы ремень не соскользнул со шкива.
Потяните ремень привода деки косилки по направлению к задней части газонокосилки. Направьте плоскую сторону приводного ремня деки газонокосилки вокруг правого натяжного ролика. Проденьте V-образную сторону в паз с правой стороны шпинделя.
Потяните V-образную сторону приводного ремня вокруг шкива шпинделя с левой стороны. Вставьте храповик в левый кронштейн натяжного ролика и потяните его назад, чтобы ослабить натяжение натяжного ролика. Держите храповик, ослабляя натяжение натяжного ролика, одной рукой, одновременно надевая плоскую сторону приводного ремня вокруг натяжного шкива левой стороны.
Поместите защитные кожухи приводного ремня деки косилки с левой и правой стороны над левым и правым шкивами шпинделя. Затяните крепежные болты защитного кожуха приводного ключа торцевым ключом.
Запустите газонный трактор и дайте ему поработать несколько минут на холостом ходу. Управляйте газонокосилкой вокруг своего двора, одновременно включая и выключая ножи. Эта практика усаживает ремень привода деки косилки и проверяет правильность работы.
Как ослабить натяжение гидроусилителя ремня руля
Новые ремни зачастую достаточно тугие, поэтому надеть его иногда достаточно трудно. Для облегчения этой задачи следует сдвинуть насос к двигателю до упора. Если же эта мера не помогает, то ремень надевается путем проворачивания насоса или коленчатого вала вручную до полного завершения процесса надевания ремня.
Если необходимый для замены километраж Ваш автомобиль еще не «набегал», но возникли сомнения в надежности работы ремня, стоит произвести диагностику. Также можно предварительно подтянуть ремень – это в некоторых случаях поможет привести к исчезновению посторонних шумов.
