Натяжение ремня генератора киа церато

Ремонт, замена генератора

Выход из строя генератора может быть обусловлен целым рядом причин: поломкой регулятора напряжения, перегоранием диодного моста, нарушением целостности обмотки, износом подшипников.

В каждом из этих случаев без демонтажа генератора не обойтись.

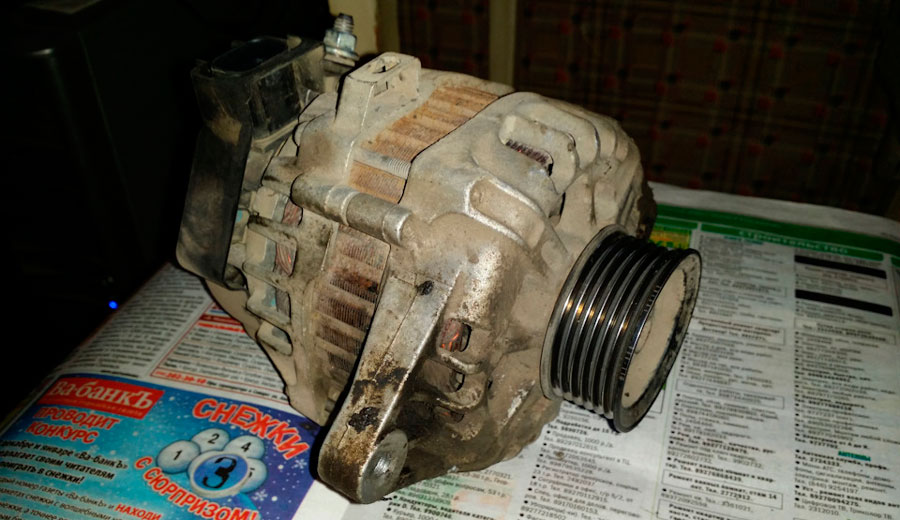

Рассмотрим, как самостоятельно снять генератор Kia Cerato. Для этого потребуется набор ключей (12/14) и отвертка с плоским наконечником. Если мы захотим заняться ремонтом генератора, дополнительно понадобятся накидной кривой ключ на 24, а также ключ типа Торкс Т50 для откручивания шкива, может потребоваться удлинитель типа металлической трубы. Демонтировать щётки можно головками на 7/8.

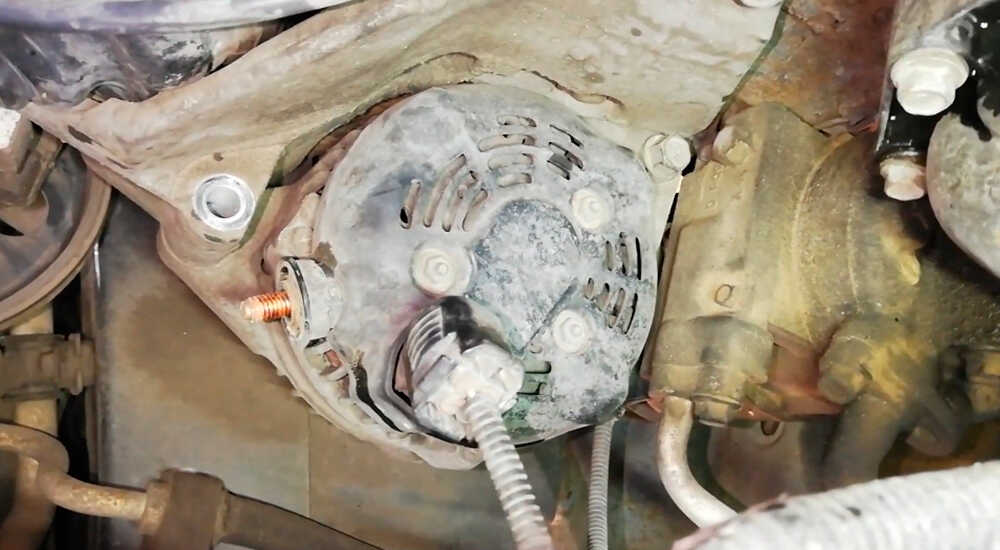

Со снятием генератора проблем быть не должно – отключаем минусовую клемму АКБ и отвёрткой отщелкиваем проводку, идущую к генератору. Снимаем ремень, откручиваем болты крепления генератора, вытаскиваем его.

При замене щёток генератора Kia Cerato нужно быть предельно внимательным, чтобы не повредить кожух над ними – он выполнен из не очень крепкого пластика. Он должен сдвигаться назад, но может прикипеть, потребуется сбрызнуть его ВД. Щётки желательно устанавливать оригинальные, но подойдут любые примерно такого же размера, например, от Valeo. Если щётки невозможно вытащить, из высверливают, вставляют новые и припаивают, смазав место пайки термостойким герметиком.

Замену токосъёмных колец осуществить намного сложнее, поскольку они залиты у основания эпоксидной смолой, придётся её тщательно удалять и зачищать. После установки новых и пайки нужно снова залить их эпоксидкой.

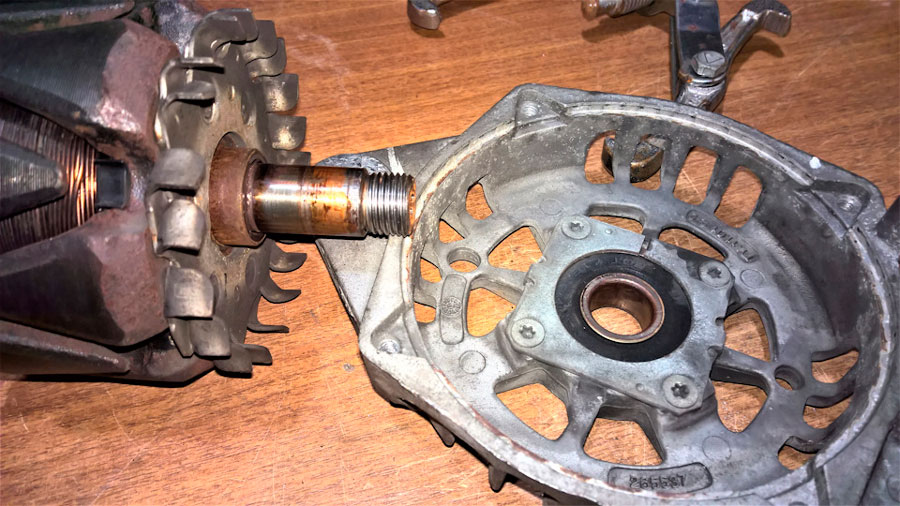

Что касается замены подшипников генератора, если таковая нужна, то там особых сложностей не предвидится. Единственный момент, который нужно учесть, – сначала откручиваем муфту, и только потом всё остальное. Очевидно, что без съёмника извлечь подшипники будет весьма проблематично.

Передний подшипник (артикул 6303 2RS) стоит порядка 150 рублей, задний (артикул 6202 2RS), который чуть меньше по размерам, стоит столько же.

Сборку генератора осуществляем в обратном порядке.

Отметим в заключение, что при нарушении целостности обмотки ротора или статора (замыкание на корпус или обрыв) заменить её самостоятельно вряд ли получится. Более того, не каждый электрик возьмётся за эту работу. Скорее всего, придётся менять генератор целиком.

Источник

Замена ремня генератора на Киа Рио своими руками

Для Киа Рио типичны проблемы с генератором: свист при нагрузке или в мокрую погоду, подшипники ломаются из-за перетяжки. Если нет натяжителя, проблем не миновать. Рассмотрим, как происходит замена ремня генератора на автомобиле Kia Rio в нашей сегодняшней статье.

Технический регламент замены

Приведенные здесь правила не являются исчерпывающими, т.к. невозможно предвидеть абсолютно все опасные ситуации, которые могут возникнуть при выполнении технического обслуживания автомобиля. При выполнении работ руководствуйтесь здравым смыслом, будьте осмотрительны и осторожны.

Распространенные причины обрыва ремня генератора на Киа Рио

Если оборвался новый ремешок или ремни постоянно изнашиваются, это может быть связано с:

износом основных элементов изделия;
некорректной установкой шкива, высокой жесткостью ремня;
отсутствием соосности;
износом подшипниковых элементов;
неправильным выбором и монтажом ремня;
износом и выходом из строя натяжного ролика;
выходом из строя крепления;
отсутствием или повреждением защиты на генераторной установке;
одновременным использованием большого числа потребителей напряжения или установка на авто китайского оборудования.

Признаки неисправности

Неисправности	Диагностика	Устранение
Появление скрипа, металлического скрежета	Демонтаж, проведение осмотра	Наполнение подшипника графитной смазкой
Запах горелого	Осмотр	Замена детали
Свист при вращении ремня	Демонтаж, осмотр	Замена детали

Дело в том, что когда идет ослабевание ремня, генератору становится сложнее работать и не он не способен выдавать максимальный заряд. Самое страшное может быть то, когда постоянный звук генератора происходит без нагрузки и с нагрузкой. Это уже свидетельствует о том, что необходима срочная замена ремня.

Проверка состояния ремня генератора

Срок службы приводного ремня в среднем составляет около 50 тысяч километров пробега, но на этот показатель значительно влияют условия использования. Чтобы проверить ремешок на генератор, в первую очередь следует произвести диагностику натяжения. В рабочем состоянии РГ должен проседать только на небольшое расстояние, которое регламентируется производителем машины. Здесь подробно описана схема установки, поэтому вы сможете узнать, как поменять ремень генератора при необходимости.

Также необходимо оценить состояние РГ на предмет износа либо механических повреждений. Если вы видите, что РГ начинает расслаиваться, на нем имеются следы ГСМ, то необходимо снять ремень генератора и произвести его замену на новый. Подбор нового ремешка осуществляется в соответствии с моделью транспортного средства, а также его видом.

Особенности выбора ремня генератора

В процессе выбора деталей отдавайте предпочтение оригинальным, с заводскими каталожными артикулами. Полный перечень совместимых поисковых индексов указан в инструкции по эксплуатации техническим средством.

Иностранные аналоги имеют аналогичное качество, но стоимость на 10-15% выше. Окончательный выбор за владельцем машины.

Замена ремня генератора на Киа Рио – пошаговая инструкция

Инструмент: ключ «на 14», торцовая головка «на 10».

Для того, чтобы заменить ремень генератора на Киа Рио необходимо:

Установите автомобиль на подъемник, или поддомкратьте правое переднее колесо, предварительно затормозив автомобиль стояночным тормозом и установив под задние колеса противооткатные упоры.
Снимите защиту картера (если установлена) и правый брызговик двигатели (см. тут). Снимите правое переднее колесо.
Поверните ключом ролик натяжного устройства против часовой стрелки для ослабления натяжения ремня и снимите ремень со шкива натяжного устройства.
Снимите ремень привода генератора и вспомогательных агрегатов.
Установите ремень привода вспомогательных агрегатов в порядке, обратном снятию.
Проверните коленчатый вал на три полных оборота, чтобы ремень привода вспомогательных агрегатов занял правильное положение на шкивах

Распространенные вопросы

Проверка натяжения

Есть два подхода: визуальная оценка и физическая.

Визуальная оценка состояния:

машина на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
не заводим авто — включили 5 передачу;
открыли капот, нашли генератор: толкаем машину назад, упираясь в бампер;
осматриваем нужную деталь по всей длине: есть разрывы или трещины? Нужно менять.

Физическая оценка:

если есть инструмент с измерением силы давления: жмем на ремень с усилием 10кг*с – прогиб должен быть не более 10мм;
нет специального инструмента: пробуем повернуть поперек – он должен поворачиваться не более чем 90 градусов.

Как подтянуть ремень генератора Kia Cerato

Процедура простая, с ней справится даже школьник, умеющий держать гаечный ключ. Так что если вы начали слышать неприятные звуки со стороны моторного отсека, откройте капот и проверьте натяжение ремня. Если он слабый, последовательность наших действий будет следующая:

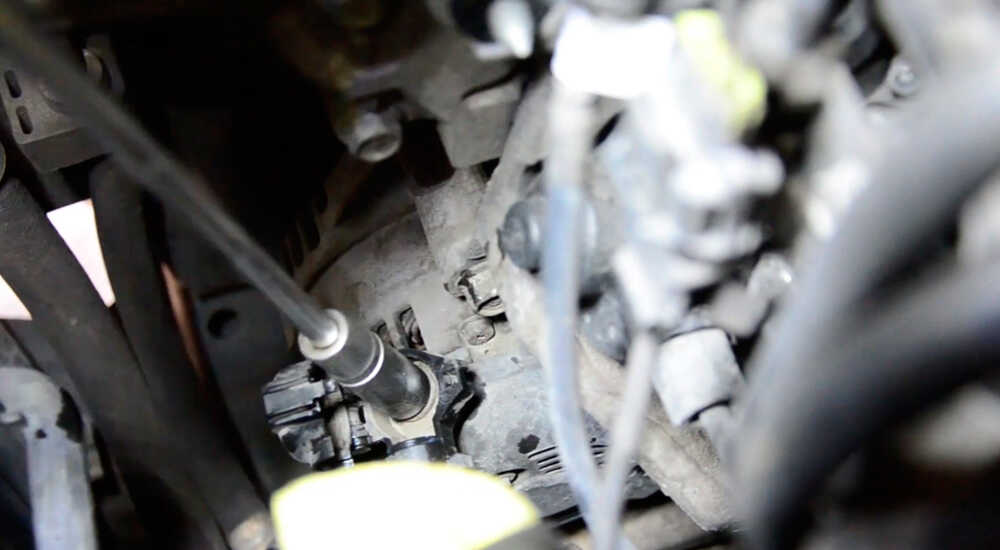

ослабляем болт крепления генератора к двигателю, он находится внизу, но доступ возможен;
теперь ослабляем стопорный штифт натяжителя (вверху) и, поворачивая гайку, регулируем натяжение приводного ремня. Если у вас нет динамометра, мы используем старый метод: ремень будет считаться натянутым, если его нельзя повернуть на 90°;
затяните крепежный болт.

Признаки растянувшегося ремня электрогенератора

Основной признак растянувшегося ремня электрогенератора — это «свист» при повышении нагрузки на него. Возникает это из-за проскальзывания, при котором происходит неравномерный износ ремня, что в дальнейшем вызывает разбалансировку натяжного подшипника.

Дополнительные «симптомы» неисправности:

при включенном двигатели загорается индикатор отсутствия зарядки на аккумуляторную батарею;
на ремне возникают локальные потёртости, заметен его неравномерный износ (более тонкие участки), в некоторых местах образовываются трещины.

При растянувшемся ремне количество оборотов генератора существенно снижается, из-за чего тот вырабатывает ток меньшего напряжения. Замерить его можно на клеммах АКБ. Нормальным показателем считается напряжение от 12,8 до 14 В. Если оно ниже, но при этом нет признаков деградации батареи или снижения плотности электролита, то в 99% случаев «виновником» является именно генератор.

Ремонт и замена генератора

Если после замены ремня и натяжного ролика проблемы с генератором не исчезли, источником свиста может оказаться подшипник генератора. Если аккумулятор не подзаряжается даже при длительных скоростных поездах, наиболее очевидная из оставшихся причин – износ щёток.

Особенности Kia Ceed таковы, что и подшипник, и щётки нельзя заменить, не выполнив демонтаж генератора в сборе. Но перед тем, как снять генератор на Kia Ceed, необходимо вдвинуть на пару миллиметров его резьбовые втулки, иначе при неосторожных действиях можно получить массу проблем. Втулки можно отыскать в дырах задних лап.

Пошаговая инструкция замены генератора Kia Ceed своими руками:

отсоединяем отрицательную аккумуляторную клемму;
по описанному выше алгоритму демонтируем приводной ремень;
отсоединяем жгуты электропроводки, идущие к генератору (один просто отщёлкиваем, другой крепится с помощью болта);
выкручиваем пару болтов крепления генератора;
вынимаем его через низ, предварительно сняв защиту мотора.

Новый или отреставрированный генератор устанавливается в обратном порядке.

Когда генератор вместе со щеткодержателем окажется у вас в руках, самое время проверить их износ. Вполне вероятно, что все проблемы именно из-за этого. Если концы щёток выступают менее чем на 5 мм, они подлежат безусловной замене.

Замена щеток генератора Kia Ceed 2008 и более поздних годов выпуска производится следующим образом:

откручиваем гайки задней крышки, отсоединяем её;

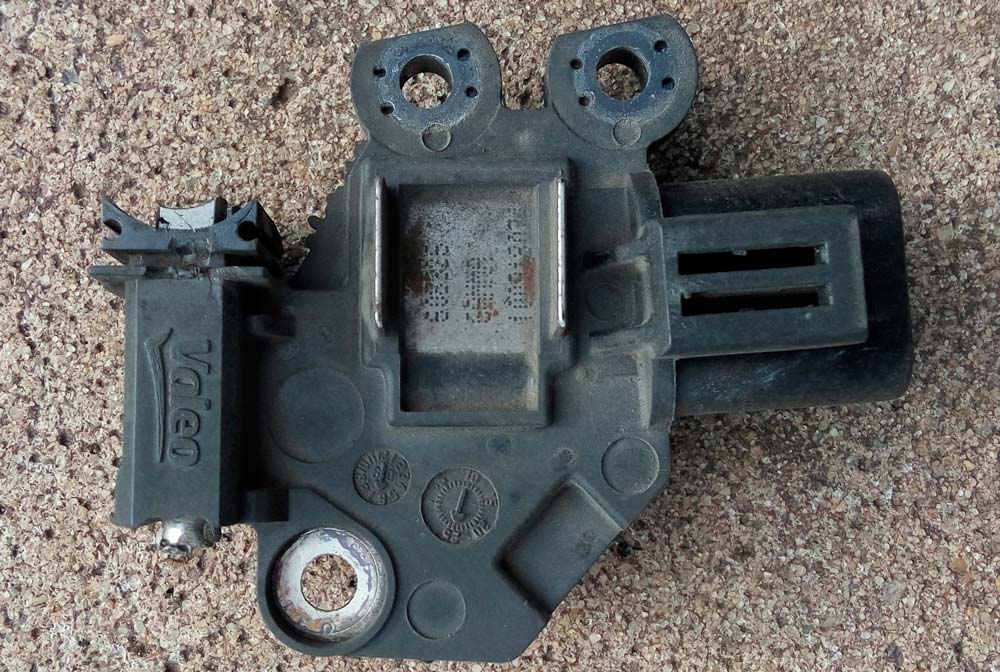

извлекаем регулятор напряжения, открутив три винта, удерживающие его в корпусе;
теперь нам видны щётки, а с обратной стороны расположен узел их пайки;
для демонтажа потребуется паяльник, если вы с ним не дружите, лучше пригласить для осуществления операций выпаивания и припаивания специалиста;
после распайки следует проверить и зачистит, если нужно, шахту, в которой ходят щётки;
вставляем новые, припаиваем их, обрезаем концевики;
желательно залить место пайки герметик, чтобы предотвратить попадание грязи и воды;
теперь можно приступать к сборке генератора и установке его на штатное место с надеванием и натяжкой ремня.

Когда генератор демонтирован, можно проверить, не являлся ли источником шумов полетевший подшипник. Если это так, его тоже можно поменять самостоятельно.

Чтобы произвести на Kia Ceed замену подшипников генератора, вам понадобится торцевая головка с количеством зубьев, равным 6, а также головка фиксатора шкива, тоже с зубьями (33) диаметром 19 мм.

Разобрав генератор, извлекаем подшипники, обычно без WD и аналогичных жидкостей не обойтись, а иногда приходится действовать и молотком, соблюдая предельную осторожность. Для замены можно взять подшипники FAG марки 6202/6303, или CARGO таких же размеров

Передний запрессовывается сначала в крышку, им только потом садится на вал генератора. С задним всё наоборот – сначала надеваем на вал, и только потом запрессовываем в заднюю крышку

Для замены можно взять подшипники FAG марки 6202/6303, или CARGO таких же размеров. Передний запрессовывается сначала в крышку, им только потом садится на вал генератора. С задним всё наоборот – сначала надеваем на вал, и только потом запрессовываем в заднюю крышку.

После установки генератора и ремня свист должен исчезнуть.

Как видим, процедура замены ремня, щёток и генератора принципиально не отличается от аналогичных работ для большинства современных автомобилей, и для этого совсем не обязательно посещать СТО.

Как подтянуть ремень генератора Kia Cerato

Процедура несложная, с ней справится даже школьник, умеющий держать в руках гаечный ключ. Итак, если со стороны моторного отсека начали раздаваться неприятные звуки, открываем капот и проверяем натяжку ремня. Если он ослаб, последовательность наших действий будет следующей:

ослабляем болт крепления генератора к двигателю, он находится снизу, но доступиться можно;
теперь ослабляем фиксатор шпильки натяжителя (сверху), и, проворачивая гайку, регулируем натяжение приводного ремня. Если нет с собой динамометра, используем дедовский способ – ремень будет считаться натянутым, если его нельзя перевернуть на 90°;
зажимаем болт крепления.

На операцию вряд ли уйдёт больше 10 минут.

Замена приводного ремня Kia Cerato своими руками

Мы уже упоминали о необходимости проведения регулярного визуального осмотра ремня генератора. Производитель рекомендует выполнять эту процедуру на чётных ТО, то есть с периодичностью около 30 тысяч км пробега. Поскольку реалии российских дорог корейцам неизвестны, эксперты рекомендуют делать это хотя бы вдвое чаще. А при обнаружении серьёзных дефектов (трещин, отслоений, махровости, разрывов) производить замену ремня генератора Kia Cerato.

Для выполнения этой операции нам понадобится следующий набор инструментов: головка на 17 с трещёткой и удлинителем, рожковые ключи на 12/14/17, тиски, новый ремень. Обычно вместе с ремнём меняют и натяжной ролик, так что запасаемся и им.

поддомкрачиваем правую сторону седана (наличие эстакады или смотровой ямы будет предпочтительнее);
открываем капот, снимаем с аккумулятора отрицательную клемму;
демонтируем правое колесо;
полностью откручиваем верхний крепёжный болт генератора;
ослабляем ролик натяжителя, снимаем ремень;
полностью откручиваем болт ролика и снимаем его с вала шкива;
ставим новый ролик, проверяем, как он вращается, закручиваем;
ставим новый ремень, осуществляем его натяжку;
затягиваем болт крепежа генератора;
запускаем мотор, если посторонних шумов нет – мы достигли своей цели.

Отметим, что проблемы с ослабленным ремнём практически всегда приводят к выходу из строя натяжного ролика, и зачастую свист из подкапотного пространства является не столько признаком ослабления ремня, сколько заедания или биения ролика. Особенно заметными такие свисты становятся в сырую погоду или вы холодное время года, но если дефект ролика серьёзный, то неприятные звуки будут раздаваться практически постоянно.

И пара слов о выборе ремня на замену. Оригинальный, южнокорейского производства, устанавливаемый на автомобили Hyundai/Kia, имеет артикул 6PK2137 252122B000. Его длина – 230 см, ширина – 2 см. Стоит оригинальный ремень порядка полутора тысяч рублей. Ролик с натяжителем производства Hyundai/Kia (артикул 252812B010) стоит 6000 рублей.

Приведём список аналогов ремня генератора Kia Cerato, большинство из которых можно приобрести дешевле:

Dayco (артикул 6PK2130) цена 1500 рублей.
Hutchinson (артикул 2140 K 6), цена 1000 рублей.
Meyle (артикул 050 006 2140), цена 1000 рублей.
Bosch (артикул 1 987 947 958), цена 1000 рублей.
Finwhale (артикул BP6PK2138), стоимость 1100 рублей.
Flennor (артикул 6PK2138), цена 1200 рублей.
Contitech (артикул 6PK2140), 1200 рублей.

С аналогами роликов всё не так однозначно, здесь разброс стоимости впечатляет:

Denckermann (артикул P254005), 1000 рублей;
Magneti marelli (артикул 331316171229), цена 1000 рублей.
Febest (артикул 2287-CER), стоит 1500 рублей.
LYNXauto (артикул PB-5349), цена 3000 рублей.
Ruville (артикул 58447), стоимость 7000 рублей.
Gates (артикул T39210), цена 7000 рублей.
Ina (артикул 534 0417 10), цена 7000 рублей.

Пошаговая инструкция

1. Предварительно снимаем колесо, кожух и ремень генератора. Об этом мы рассказывали ранее. 2. Головкой на тринадцать откручиваем болт крепления натяжного ролика.

На натяжном ролике должна быть шайба которая закрывает его от грязи. Шайба крепиться болтом.

3. После откручивания крепежа болта , снимаем ролик.

4. С помощью воротка и головки на тринадцать откручиваем два болта крепления натяжного механизма.

5. Для проверки аккуратно зажимаем натяжной механизм в тиски, лучше через тряпку. Ролик заранее прикручиваем.

Далее на глаз замечаем зазоры между подвижной частью и корпусом. Затем ключом на тринадцать натягиваем ролик в рабочее положение и смотрим зазоры. Если слева зазор больше, а справа меньше, или наоборот, значит ролик стоит криво. Такой натяжной механизм под замену. На фото ниже я думаю все понятно.

Ролик расслаблен

Ролик натянут. Даже на глаз видно перекос.

6. Устанавливаем и прикручиваем новый механизм натяжки ремня.

7. После установки нового натяжного механизма, ремень на ролике встал по центру.

На старом ролике он стоял под один край, а это значит что сам механизм постоянно стягивал ремень. Из выше сказанного следует что определять износ натяжного механизма можно и по следам на ролике. Получается что необязательно снимать натяжной механизм чтобы проверить его в тисках, можно сразу после снятия ремня определить нужно менять его или нет.

Там где черное, это место где ходил ремень

Совет

Если вы меняете и обводной ролик то болт крепления будет короче от болта крепежа натяжного ролика

Это важно, не перепутайте их. Еще на обводном ролике должна быть такая же шайба, как и на натяжном

Она защищает его от грязи.

Ремонт, замена генератора

В каждом из этих случаев без демонтажа генератора не обойтись.

Сборку генератора осуществляем в обратном порядке.

Источник

Схема ремня генератора киа серато

Для начала предыстория: Cerato 2010. Двигатель 1,6. Пробег 100ткм (катаюсь на ней с 70 т км). По утрам, а особенно когда влажность высокая стал свистеть ремень навесного оборудования. ПОсвистит 5 минут и перестант. Визуальный осмотр не выявил трещин или повреждений на ремне. Для начала съездил к офицалам (т.к. машина на гарантии еще) чтобы снять подозрения с ролика натяжителя. По приезду к офицалам выяснил один интересный момент: перед получением вердикта надо загнать на диагностику (1400р). Если диагностика покажет, что свистит ролик — диагностика и замена ролика бесплатно (гарантийный случай). Если же выяснится, что свистит по причине износа ремня, то мне предстоит оплатить как диагностику, так и работу по замене и сам ремень. Учитывая, что с большой вероятностью свистит именно ремень, а стоимость ремня сопоставима со стоимостью диагностики — я выбрал вариант уехать от офицалов и поменять ремень самостоятельно.

Замена ремня — простейшая процедура не заслуживающая поста. Но тем, кто сталкивается с этим впервые пост может оказаться полезным. Кроме того мне хочется чтобы форум наш рос и пополнялся толковым материалом. Чтобы пополнялся FAQ по наиболее избитым вопросам.

Самый сложный момент в замене ремня у меня состоял в том, что не имея доступа к яме мне предстояло работать сверху из под капота. Кроме того снизу мешал бы подрамник и защита картера.

Для замены ремня понадобится: -торцевой ключ -головка на 14 -труба-удлиннитель (я использовал обычный балонник) -ремень

Использование трубы-удлиннителя обусловлено тем, что для ослабления натяжителя необходимо провернуть болт примерно на 120 гардусов. В условиях стесненного подкапотного пространства применять ключ с длинной ручкой не представлялось возможным. Мешала опора двигателя. Поэтому я использовал ключ с короткой ручкой, начиная натягивать рукой, а потом, когда ключ проходил опору двигателя, надевал на него балонник и с лёгкостью проворачивал болт до такой степени, чтобы можно было скинуть старый ремень.

1.Начинал процедуру я с того, что зарисовал в блокнот схему прокладывания ремня через ролики. Эта пустяковая процедура избавит вас от «головняка» впоследствии.

2.накидываем ключ на болт ролика натяжителя и проворачиваем против часовой стрелки (от бампера в сторону салона) примерно на 120 градусов.

3. придерживая ключ в натянутом состоянии скидываем ремень с ролика генератора

Все. Старый ремень у вас в руках.

Дальше все тоже самое, но в обратном порядке. Прокладываем ремень начиная с помпы и ГУРа, заканчивая роликом генератора. Перед запуском двигателя проверяем., что на всех роликах с клиньями ремень лег ровно. Запускаем двигатель.

По времени у меня все заняло минут 10-15 с разглядываниями и поисками балонника.

Источник

Замена приводного ремня Kia Cerato своими руками

поддомкрачиваем правую сторону седана (наличие эстакады или смотровой ямы будет предпочтительнее);
открываем капот, снимаем с аккумулятора отрицательную клемму;
демонтируем правое колесо;
полностью откручиваем верхний крепёжный болт генератора;
ослабляем ролик натяжителя, снимаем ремень;
полностью откручиваем болт ролика и снимаем его с вала шкива;
ставим новый ролик, проверяем, как он вращается, закручиваем;
ставим новый ремень, осуществляем его натяжку;
затягиваем болт крепежа генератора;
запускаем мотор, если посторонних шумов нет – мы достигли своей цели.

Приведём список аналогов ремня генератора Kia Cerato, большинство из которых можно приобрести дешевле:

Dayco (артикул 6PK2130) цена 1500 рублей.
Hutchinson (артикул 2140 K 6), цена 1000 рублей.
Meyle (артикул 050 006 2140), цена 1000 рублей.
Bosch (артикул 1 987 947 958), цена 1000 рублей.
Finwhale (артикул BP6PK2138), стоимость 1100 рублей.
Flennor (артикул 6PK2138), цена 1200 рублей.
Contitech (артикул 6PK2140), 1200 рублей.

С аналогами роликов всё не так однозначно, здесь разброс стоимости впечатляет:

Denckermann (артикул P254005), 1000 рублей;
Magneti marelli (артикул 331316171229), цена 1000 рублей.
Febest (артикул 2287-CER), стоит 1500 рублей.
LYNXauto (артикул PB-5349), цена 3000 рублей.
Ruville (артикул 58447), стоимость 7000 рублей.
Gates (артикул T39210), цена 7000 рублей.
Ina (артикул 534 0417 10), цена 7000 рублей.

Проверка и регулировка натяжения ремней привода вспомогательных агрегатов Kia Rio II 2005 — 2011

Инструменты:

Балонный ключ
Гаечный ключ рожковый 12 мм
Гаечный ключ рожковый 14 мм
Вороток под торцевую насадку
Насадка на вороток 10 мм
Насадка на вороток 12 мм

Детали и расходники:

Чтобы проверить ремни Киа Рио 2 и их натяжение, можно использовать весы-безмен, оттягивая крючком ветвь ремня.

Натяжение ремня привода генератора и водяного насоса проверяют нажатием пальца на ветвь ремня между шкивами генератора и водяного насоса. При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 4—6 мм.

1. Для регулировки натяжения ремня ослабьте болт крепления генератора к натяжной планке.

2. Вращая регулировочный винт, отрегулируйте натяжение ремня Киа Рио 2.

3. Затяните болт крепления генератора к натяжной планке.

4. Проверните коленчатый вал двигателя на 3—4 оборота, после чего повторите проверку и при необходимости регулировку натяжения ремня.

Натяжение ремня привода компрессора кондиционера проверяют нажатием пальца на ветвь ремня между шкивами коленчатого вала и компрессора. При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 5—7 мм.

1. Для регулировки натяжения ремня снимите правое переднее колесо.

2. Снимите правую боковую часть брызговика двигателя.

3. Ослабьте затяжку гайки, которой крепится ролик натяжителя ремня кондиционера Киа Рио 2.

4. Вращая регулировочный винт, отрегулируйте натяжение ремня.

5. Затяните гайку оси натяжного ролика.

6. Проверните коленчатый вал двигателя на 3-4 оборота, после чего повторите проверку и при необходимости регулировку натяжения ремня.

7. Установите на место снятые детали.

В статье не хватает:

Фото инструмента
Качественных фото ремонта

Источник

Ремонт и замена генератора

Для снятия генератора на автомобиле Kia Sorento потребуется заблаговременно проделать следующее:

отключить клемму АКБ, чтобы отключить питание;
снять ремень;
открутить патрубок системы охлаждения (мешает извлечению генератора) и аккуратно слить тосол.

После извлечения патрубка нужно взять головку на 12 с удлинителем и открутить провод на генераторе. С нижней его части ещё размещается коннектор — его можно отключить рукой (нажать на пластиковый выступ и потянуть на себя).

После этого остаётся только открутить сам генератор. Он держится на 2-х болтах. Один находится сверху, второй — снизу (можно «наощупь» открутить сверху при помощи удлинителя с поворотом). После этого генератор можно извлечь из своего посадочного места.

В некоторых случаях ещё до того, как снять генератор на Kia Sorento, нужно также снять патрубок гидроусилителя или вентилятор (на выбор). Есть и другой вариант: частично разобрать корпус электрогенератора (снять крышку). Только после этого ничего не будет мешать его извлечь.

Владельцы авто утверждают, что самая частая поломка с ним — это износ щёток. А вот вал, обмотка и подшипники легко выдерживают пробег и в 400-500 тысяч километров. На Kia Sorento замена щеток генератора выполняется следующим образом:

снять верхнюю часть корпуса (крепится 2 болтами);
открутить 2 винта щеточного механизма (небольшая крышка белого цвета);
установить новый щеточный механизм (сами щётки из него извлечь нельзя);
установить крышку обратно.

Схема такая, что щёточный механизм установить неправильно никак не получится, так что никаких сложностей у автовладельца не должно возникнуть.

Итого: в обслуживании генератора Kia Sorento никаких сложностей нет. Единственный нюанс — он расположен неудобно, поэтому чтобы его извлечь придется и сливать тосол, и частично разбирать гидроусилитель. То же самое касается и ремня — заменить его без снятия колеса и защиты не получится.

Источник

Как подтянуть ремень генератора Kia Cerato

ослабляем болт крепления генератора к двигателю, он находится снизу, но доступиться можно;
теперь ослабляем фиксатор шпильки натяжителя (сверху), и, проворачивая гайку, регулируем натяжение приводного ремня. Если нет с собой динамометра, используем дедовский способ – ремень будет считаться натянутым, если его нельзя перевернуть на 90°;
зажимаем болт крепления.

На операцию вряд ли уйдёт больше 10 минут.

Процесс замены

Как и каждая деталь в автомобиле ремень генератора подвержен износу и соответственно нуждается в своевременной замене. Поэтому производитель рекомендует в соответствии с регламентным ТО 2 проводить проверку ремня привода вспомогательных агрегатов. Это получается через каждые 30000 км пробега. А осуществлять смену по мере износа или появления на нём трещин, разрывов, отслоение тканевого основания и прочих дефектов. Однако следует помнить, что испытания работоспособности ремня проводились в заводских условиях. Поэтому при эксплуатации автомобиля в тяжелых условиях необходимость осуществить проверку или замену ремня может наступить намного раньше предполагаемого срока.

Для выполнения замены ремня навесного оборудования (он же ремень генератора) необходимо иметь следующие инструменты:

смотровая яма или эстакада;
трещотка с удлинителем;
головка на «17»;
ключи на «17», «14» и «12»;
натяжной ролик;
тиски;
ремень новый.

Рассмотрим поэтапно процесс замены ремня:

Устанавливаем правую сторону машины на домкрат или на эстакаду (если такова имеется)
Снимаем минусовую клемму с аккумулятора, а также правое переднее колесо
Откручиваем верхний болт крепления генератора.
Ослабляем натяжной ролик.
Вынимаем старый ремень.
Откручиваем натяжной ролик.
Вынимаем ролик с посадочного места.
Устанавливаем новый ролик на натяжитель.
Устанавливаем ролик.
Устанавливаем ремень.
Затягиваем натяжитель.
Натягиваем ремень.
Затягиваем болты генератора.
Запускаем двигатель, убеждаемся в отсутствии лишних шумов и скрипов.

Особенность системы натяжки обводного ремешка является и главной его проблемой. Очень часто одновременно с потерей работоспособности ремня привода, происходит выход из строя натяжного ролика. Отличительным признаком поломки ролика натяжителя является свист, издаваемый в процессе работы. Свист чаще замечен в сырую и холодную пору года, но если работа ролика осуществляется на гране, то свист можно слышать постоянно.

Ремонт, замена генератора

В каждом из этих случаев без демонтажа генератора не обойтись.

Сборку генератора осуществляем в обратном порядке.

Источник

Как подтянуть ремень генератора Kia Cerato

ослабляем болт крепления генератора к двигателю, он находится снизу, но доступиться можно;
теперь ослабляем фиксатор шпильки натяжителя (сверху), и, проворачивая гайку, регулируем натяжение приводного ремня. Если нет с собой динамометра, используем дедовский способ – ремень будет считаться натянутым, если его нельзя перевернуть на 90°;
зажимаем болт крепления.

На операцию вряд ли уйдёт больше 10 минут.
