Почему возникает свист ремня генератора: способы ремонта

Классификация

Независимо от длины ремня генератора, обеспечение полноценной работы привода устройства требует применения двух видов ремешков. Речь идет о поликлиновом и клиновидном РГ. Рассмотрим каждый из этих видов отдельно.

Виды ремней генератора

Поликлиновый

Популярная разновидность РГ, которую в народе также называют многоручейным или многоручейковым ремнем. Хорошая гибкость изделия достигается за счет размеров – ремень сам по себе широкий, но при этом довольно тонкий.

Поликлиновый ремень генератора

Клиновидный

Традиционное изделие, применяемое в основном на более старых моделях авто. К недостаткам клиновидных ремней можно отнести большую вероятность проскальзывания при работе. К тому же изделия актуальны для транспортных средств, где от коленвала вращения передаются исключительно на генератор.

Клиновидный ремень генератора

Как определить состояние ремней и роликов оборудования, замена на примере Nissan.

Но знал одно,что не надо покупать ничего,в магазине,где торгуют подшипниками! Да я вообще не замарачиваюсь по поводу оригинальных запчастей. Причиной воя Nissan Teana j32 оказались не смазанные ролики натяжителя ремня.

Ремень приводной, кондиционера Nissan 11920-9F615 Ремень приводной, гидроусилителя Nissan 11950-9F610 Ролик приводного ремня, натяжной Nissan 11955-JD21A Ролики ремня ГРМ хорошие:Lemforder, SKF, INA (в оригинале чаще всего) Не хорошие: Meyle, В коробке febi и ruville всегда оказывается тот же самый INA Номер подшипника: 6301 Размер подшипника: 12x37x12 Ремни: хорошие:Contitech, Dayco (в оригинале чаще всего), Gates Не хорошие:Febi/Bilschtein, Ruville и все остальное Как определить состояние цепи ГРМ. и после какого пробега она меняется. Состояние цепи ГРМ определяется по звону. Как начался звон, надо менять, причем как можно скорее. Ресурс цепи — 60-70 около 120-150 тысяч. км. Как определить состояние приводных ремней. и после какого пробега они меняются. Выключите двигатель, откройте капот и отыщите различные приводные ремни в передней части двигателя. Проверяйте натяжение ремня только на холодном двигателе. Если двигатель горячий перед проверкой натяжения должно пройти минимум 30 минут. Пальцами (и пользуясь фонариком, если это необходимо) пройдитесь по всей длине каждого ремня, ощупывая их на наличие трещин и расслоений. Также проверьте, нет ли на ремнях потертостей и заполированных до блеска участков. Каждый ремень должен быть осмотрен с обеих сторон, что подразумевает необходимость его перекручивания для проверки состояния изнаночной стороны. Натяжение ремня проверяется путем крепкого надавливания на него большим пальцем и определения степени его прогиба. Натяжение ремня проверяется в обозначенном стрелкой на иллюстрации месте посередине между шкивами. Величину прогиба измеряйте линейкой. Правило большого пальца гласит, что если расстояние между центрами шкивов составляет от 180 до 280 мм, то величина прогиба должна равняться 6 мм. Если же расстояние между центрами шкивов находится в пределах между 300 и 400 мм, прогиб должен быть 13 мм. Если натяжение отличается от приведенного в Спецификациях, произведите регулировку. Замена на 90-100 30-40 тысячах км. пробега.

Выявление причин и устранение неисправностей

Что делать, если не заводится генератор? Если свистит генератор? Разборка и сборка генератора — в принципе, процедура не очень сложная, если вы знаете, что нужно делать.

Итак, как отремонтировать генератор, зная основные причины:

Слишком малый заряд АКБ или его полное отсутствие может быть результатом того, что предохранительный элемент сгорел или просто отошел из-за механической тряски. Кроме того, отсутствие вольтажа в бортовой сети может быть следствием износа щеток. Электрика в этом случае очень важна, поскольку при скачках напряжения могут сгорать диоды, а в обмотке ротора либо статора может случиться обрыв или замыкание.
Чтобы проверить работоспособность щеток, обычно достаточно визуального осмотра. Но если в сети произошел обрыв проводки либо короткое замыкание, для диагностики может потребоваться мультиметр. Если вы не знаете, как снять генератор, воспользуйтесь сервисным мануалом, поскольку восстановление сломавшегося диода осуществляется только путем его замены или пайки. Если необходима также перемотка генератора, в домашних условиях ее осуществить будет проблематично. Для этого лучше обратиться к профессионалам, чтобы вы могли быть уверены, что все будет сделано правильно. Как правило, процедура перемотки обычно стоит дешевле, но если ее стоимость слишком высокая, возможно, есть смысл произвести замену на новое ГУ.
Что касается ремонта ротора, то его можно осуществить своими силами. Как правило, необходимость ремонта ротора обусловлена разрывом электроцепи рядом с контактными кольцами либо распайкой концов обмоток

В этом случае процедуру ремонта следует начинать с того, что необходимо осторожно отмотать один видок кабеля. Сломавшийся конец необходимо выпаять, после чего, используя паяльник и расходные материалы, нужно установить готовый кабель с применением отмотанного витка

Как показывает практика, обычно даже не нужно уменьшать число витков, поскольку осуществляется распайка выводов. Чтобы обеспечить нормальную работу ГУ, также можно произвести очистку кольца мелкозернистой наждачной бумагой. Если на кольце имеются более крупные повреждения, от них можно избавиться с применением плоских надфилей. Как снять генератор в таком случае — опять же, нужно обратиться к сервисному мануалу, поскольку процедура демонтажа в каждом случае будет разной. Таким же образом осуществляется разборка или сборка генератора. В процессе необходимо быть осторожным, чтобы ничего не перепутать. Замена контактных колец генератора, как правило, осуществляется в случае полного их повреждения.
Если ГУ сильно гудит, вероятнее всего, причина заключается в износе роторных подшипников. Если вы заметили, что состояние подшипниковых устройств довольно печально, возможно, пришло время произвести их замену. Но все может быть не так печально. К примеру, если люфт на подшипниках не особо критичный и практически не ощущается, можно просто демонтировать детали и промыть их своими силами. Перед установкой элементов необходимо будет смазать подшипники.
Отсутствие вольтажа или скачки напряжения в бортовой сети обычно можно решить путем смены реле регулятора. Следует отметить, что первостепенной причиной в данном случае могут быть проблемы в работе диодного моста или каких-то его компонентов. Определить вышедшие из строя диоды позволит диагностика устройства с помощью мультиметра.
В том случае, если диодный значок на контрольном щитке приборов сообщает водителю о проблемах с вольтажом аккумуляторной батареи, это может говорить о возможном пробое. В частности, речь идет об одном из диодов в цепи. Если вам необходимо будет добраться до этой схемы с диодными компонентами, потребуется открутить несколько гаек с обмотки, после чего извлечь гаечку, которая крепит положительный вывод. Когда вы сделаете это, вы получите доступ к схеме, которую можно либо заменить, либо отремонтировать (автор видео о самостоятельном ремонте ГУ — Вячеслав Ляхов).

Признаки, говорящие, что пора менять щетки генератора:

  • Электроприборы автомобиля неожиданно отключаются (даже в процессе движения);
  • Фары, габариты и даже подсветка салона тускнеет и мигает;
  • Резкое снижение напряжения бортовой сети автомобиля ;
  • Резкая разрядка аккумулятора, который в дальнейшем будет очень сложно перезарядить.

Каждый из данных пунктов может указывать на износ щёток генератора, которые располагаются внутри этого узла. Многие задаются вопросом, как проверить щётки. Для того чтобы проверить, какова остаточная длина щеток генератора, достаточно отключить генератор от АКБ и снять регулятор напряжения. После этой процедуры можно на глаз определить, насколько стёрлась любая из щёток генератора. Если длина будет менее 0, 5 сантиметра, менять щётки нужно однозначно. Проверка щеток должна проводиться при плановом осмотре генератора.

Меняем ремень привода агрегатов на Элантре за 10 минут!

Всем доброго времени суток! Решил написать небольшую инструкцию по самостоятельной замене ремня генератора, он же ремень кондиционера, он же ремень водяного насоса (помпы) на машинке хендай элантра 4 поколения (HD, J4).

Пишу для тех, кто сомневается в выборе ремня, а точнее – его длины, так как я в интернете так и не нашел точную длину ремня!… Кстати, совсем забыл – перед покупкой ремня, советую проверить состояние ролика, который «успокаивает» ремень! А почему успокаивает – да просто по потому, что натягивает ремешок не этот ролик, а – сам генератор!

Небольшая предыстория

В магазине автозапчастей, для подбора ремня, попросили VIN номер автомобиля (я предоставил свидетельство о регистрации ТС) и продавец начал подбор… В итоге продал мне шестиручейковый ремень за 780 рублей и длиной 1250мм (забыл фото сделать). Ролик германский, пластиковый, фирмы Optimal с французским подшипником:

Опять повторюсь – подбор запчастей продавец делал по вин-коду!

Приехал домой и приступил к замене…

Замена ремня генератора и ролика на Elantra J4 (HD)

Для самостоятельной замены ремня с роликом на элантре hd нам понадобится:

  • непосредственно сам 6-ти ручейковый ремень 6PK1270 (позже напишу почему);
  • ролик;
  • ключи торцовые или головки (можно и рожковыми) на 12, 14 и 15(может и не понадобится);
  • 10-15 минут свободного времени!

Порядок снятия ремня:

  1. Открываем капот (как же без этого );
  2. Ключиком на 12 ослабляем гайку-стопор натяжителя генератора;
  3. Этим же ключом откручиваем болт-натяжитель и поднимаем его вверх, тем самым полностью его освобождаем;
  4. Но генератор не должен сдвинуться, так как ещё нужно ключом на 14 ослабить болт на оси вращения генератора (он находится под генератором);

  5. Подвинуть генератор к двигателю до упора, тем самым мы наиболее ослабим ремень;
  6. Снять старый ремень генератора/компрессора кондиционера/помпы.

Готово, ремень сняли, теперь нужно поменять ролик… Для этого берем ключ на 14 или 15 (у кого какой болт, у меня на старом был на 14, а на новом — на 15!) и откручиваем ролик (резьба правая!).

Протираем ветошью место установки ролика

и ставим новый ролик на место.

Есть, ролик поменяли, теперь устанавливаем новый ремень!

Порядок установки ремня

Устанавливаем новый ремешок, надевая его на: шкив компрессора кондиционера ⇒ шкив коленвала ⇒ шкива генератора ⇒ затем внешней частью ремня одеваем его на помпу (водяной насос). Так будет удобнее!

У меня не получилось надеть новый ремень на место, так как мне дали немного короткий с длиной в 1250 мм вместо 1270 мм! Поэтому мне пришлось возвращаться в магазин и брать другой, но именно 1270 мм не было, дали ремень 1255 мм фирмы Gates.

Решил, что если и этот не подойдёт, то буду искать именно 1270 мм ремень! Однако, ремень подошел, и для натяжения на генераторе ещё много места осталось!

После этого необходимо выполнить следующие последовательные действия:

  1. Поставить натяжной болт генератора в посадочное место;
  2. Ключом на 12 натянуть ремень до состояния, при котором его можно повернуть на 90 градусов;
  3. Завести двигатель и включить как можно больше электроприборов (кондиционер, дальний свет, обогрев зеркал…) — это нужно для создания нагрузки на генератор;
  4. Убедится в нормальной работе двигателя, если слышен свист, значит аккуратно подтяните ещё немного ремень и проверьте работу! Не свистит ремень? Тогда «идем» дальше;
  5. Ключом на 12 законтрить натяжной болт;
  6. И только после этого – затянуть болт на 14 (оси вращения генератора).

Готово, таким простым способом можно легко самому заменить ремень привода генератора и его ролик! Лично мне на это дело потребовалось всего минут 6-8!

Запоминайте, так как это пригодится Вам при замене цепи ГРМ!

Поверьте – в этом нет ничего сложного! За замену ремня кондиционера в сервисе могут с вас содрать рублей 500-1500, в зависимости от «порядочности» сервиса! Так что, дерзайте и верьте в себя!

Как проверить муфту генератора

Ощутимая вибрация в салоне машины во время включении кондиционера в 80-90% случаях указывает на проблему с обгонной муфтой. При этом автомобиль движется с низкой скоростью, водитель выжимает одновременно педаль тормоза одновременно со сцеплением. Чтобы убедиться в неисправности элемента, проводят диагностику. Проверить исправность муфты можно разными способами.

Способ №1

Надо открыть капот, завести автомобиль. Мотор раскрутить до 4000 оборотов, затем резко выключить зажигание. Генератор в этом случае обязан продолжать вращаться по инерции после остановки приводного ремня дополнительного оборудования. Если это не так — скорее всего, повреждены обоймы.

Способ №2

Завести мотор, раскрутить его до 2 тыс. оборотов в минуту или больше. Выключить зажигание. Внимательно прислушаться — должен быть слышен останавливающийся «здоровый» гул преобразователя. Жужжание и свист укажут на вероятное повреждение подшипников или других частей обгонного механизма.

Способ №3

Поставить машину на скорость, активировать ручник, включить климатическое оборудование на полное охлаждение. Открыть капот, проследить за ремнем привода — если он сильно трясется, то муфта неисправна.

Способ №4

Больше подходит для проверки механизма типа OAD, так как этот тип механизма позволяет использовать специальный ключ для прокрутки вала. Если генераторный шкив прокручивается с растягиванием пружины, то все с деталью нормально. Напротив, при очень тугом вращении (усилие более 1-1,5 Нм) или не растягивании пружины, надо проводить ремонт.

Способ №5

Еще один способ диагностики, но уже с обязательным снятием генератора типа OWC. Пальцами блокируется обратная зона шкива, а внешняя обойма прокручивается. Если обгонная муфта рабочая, то она будет вращаться только в одну из сторон, но в другую — обязательно блокироваться.

Как подтянуть ремень генератора

После того как вы обнаружили, что ремень генератора ослаб, лучше не тянуть с этой проблемой и сразу приступить к ее решению, то есть, натянуть ремень. Это несложная работа, с которой можно справиться самостоятельно без наличия профессиональных технических навыков и знаний. Однако, в зависимости от автомобиля, процесс натяжки ремня генератора может отличаться, рассмотрим основные из них.

Это интересно: Какое масло и как заливать в гидроусилитель руля: полезные советы и рекомендации

Регулировочный винт

Более надежный и современный способ крепления генератора предполагает использование регулировочного винта. На современных иномарках премиум-класса, а также на многих моделях среднего и даже бюджетного ценового сегмента, используется именно такой способ крепления. Чтобы подтянуть ремень генератора, натянутый при помощи регулировочного винта, необходимо:

  1. Ослабить верхнюю или нижнюю затяжку генератора;
  2. Далее произвести один поворот регулировочного винта по часовой стрелки;
  3. Отодвинуть генератор от блока цилиндров, убедившись, что достаточно натянут ремень;
  4. Затянуть гайки, которые крепят генератор.

После этого нужно проверить, насколько хорошо натянут ремень генератора. Если потребуется, выполните натяжку повторно.

Важно: Излишне натянутый ремень генератора может вести к его быстрому износу

Регулировочная планка

Самый просто механизм для регулировки натяжения ремня генератора — это регулировочная планка. Его можно встретить, чаще, на автомобилях бюджетной ценовой категории.

Генератор с подобным механизмом крепится к блоку или картеру двигателя при помощи длинного винта. С помощью этого винта можно производить передвижение генератора относительно мотора. В качестве механизма регулировки используется планка с прорезью под гайку. Чаще всего данный механизм располагается в верхней части генератора.

Чтобы отрегулировать генератор, закрепленный на планке, необходимо сделать следующее:

  1. Открутить или ослабить саму регулировочную гайку;
  2. При помощи монтировки или другого подобного инструмента отодвинуть генератор от двигателя, чтобы при этом достаточно натянулся ремень;
  3. Далее на планке затягивается ранее ослабленная гайка.
  4. После этого можно проверять, насколько качественно выполнена работа, и достаточно ли натянут ремень.

Важно: Рекомендуется провести также тестирование натяжения после 2-5 минут работы мотора. Запустите двигатель на некоторое время, после чего заглушите его и проверьте натяжение ремня генератора

С помощью ролика

Независимо от метода, использующегося для натяжки, после выполнения задачи коленчатый вал мотора надо провернуть на несколько оборотов.

После этого производится повторная диагностика уровня натяжения. Контрольную проверку допускается выполнить после поездки, но она должна быть недолгой. Процедура регулировки с помощью ролика может отличаться в зависимости от модели авто и иметь свои особенности.

Для выполнения задачи потребуется набор гаечных ключей и инструмент, предназначенный для проворачивания регулировочного подшипника. Инструмент представляет собой ключ, выполненные в виде двух металлических стержней, имеющих диаметр 4 мм.

При отсутствии ключа можно воспользоваться изогнутыми плоскогубцами, процесс регулировки натяжки рассмотрен на примере машины Лада Приора:

Открывается капот автомобиля и находится генераторное устройство.
На нем располагается фиксационный винт, с помощью которого крепится ролик. Его надо ослабить, но не откручивать полностью. Для ослабления используется гаечный ключ на 17.
Затем, используя ключ для регулировки, ролик проворачивается. В зависимости от необходимости (увеличения либо снижения величины натяжения) ролик прокручивается в одну либо другую сторону.
С помощью гаечного ключа после регулировки выполняется фиксация ролика

При настройке важно правильно подобрать усилие натяжки.
Когда процедура завершена, выполняется диагностика правильности работ. Для проверки заводится силовой агрегат и активируется все электрооборудование

Надо включить оптику, магнитолу, печку или систему кондиционирования, дворники, систему подогрева стекол и т. д. Если все приборы функционируют правильно, а приводной ремешок не свистит, то процедура натяжки произведена верно.

Восстановление натяжения ремня генератора авто

Натяжение ремня до штатного значения восстанавливается с помощью соответствующего штатного механизма двигателя. Необходимость этого обусловлена тем, что слабо натянутый ремень подвергается повышенному износу и уже не в состоянии передавать на генератор максимальную мощность. Демонтаж ремня при этом не производится.

Механизм натяжения ремня реализован на основе натяжного болта или в виде эксцентрика. При работе с ними потребуется гаечный ключ. Болт или эксцентрик вращаются в направлении, которое соответствует увеличению степени натяжения. Болт никогда не выкручивают полностью, а работа с эксцентриком выгодна тем, что требует выполнения не более половины оборота, правда с большими усилиями.

Если же после восстановления нормального натяжения свист не прекращается, то причина неисправности заключается в неисправности одного из подшипников генератора.

Устройство сварочного агрегата

Ключевые составные части сварочного электрогенератора – это статор с размещенными на нем магнитными полюсами, а также якорь. В этом якоре расположены витки обмотки трансформатора, содержащие электродвижущую силу переменного направления.

Любой электрогенератор включает в себя намагничивающую обмотку возбуждения. Ее питание ведется от двух источников:

  1. В таком случае генератор называют агрегатом с независимым возбуждением. Последовательно подключается размагничивающаяся обмотка. Силу тока регулируется посредством реостата. При увеличении силы тока в сварочной сети, происходит увеличение магнитного потока, вырабатываемого обмоткой размагничивания. При этом магнитный поток, который вырабатывается обмоткой независимого возбуждения, сохраняется неизменным. В результате напряжение на генераторных зажимах снижается и появляется падающая внешняя характеристика.

Таким образом, мы получаем агрегат с самовозбуждением. Обмотка якоря электрогенератора передает постоянный ток на обмотку намагничивания.
Все генераторы могут функционировать в обоих режимах. Чтобы сменить режим работы электроагрегата достаточно плавно изменить ток намагничивания.

Сварочные генераторы различаются между собой и внешней характеристикой:

  • Генераторы, имеющие падающую внешнюю характеристику.
  • Генераторы, имеющие жесткую внешнюю характеристику, или же пологопадающую.
  • Универсальные генераторы.

Виды и особенности конструкций муфт

На современных автомобилях генератор устанавливается мощный, чтобы обеспечивать работу электрических стеклоподъемников, подогрев сидений, кондиционера, медийную систему. Все это требует повышенного тока, поэтому преобразователь подбирается соответствующий.

Однако из‐за такого мощного устройства вырастают динамические воздействия на ремень, стоит упасть оборотам ДВС. По этой причине конструкторы предусмотрели специальную обгонку, которая поглощает вибрации при остановке двигателя.

Устройство обгонной муфты генератора

Сегодня применяются два типа муфт:

  • вращающиеся только в одну сторону или OWC;
  • разделяющие или OAD — могут также вращаться в обратную сторону на небольшой угол.

Обе муфты не являются взаимозаменяемыми, что вынуждает во время ремонта подбирать под генератор соответствующую запчасть. Если сделать иначе, это приведет к изменению настроек привода и быстрому износу остальных элементов преобразователя тока.

Как выбрать подходящую деталь

Разнообразие автомобилей в современном мире настолько велико, что однозначного ответа на этот вопрос не существует. Если в одном случае можно использовать только ленточный ремень, то на другой модели предусмотрена установка исключительно клинообразного. Поэтому мы рассмотрим конкретный пример, близкий многим россиянам — Ладу Калину.

На этой модели могут быть использованы как генераторы с натяжителем, так и без него. В соответствии с этим меняется и длина ремня:

  • если натяжитель присутствует, то длина должна быть равна 883 мм;
  • для генераторов без натяжителя подойдёт вариант 823 мм.

Не меньше, чем на длину, необходимо обращать внимание и на его производителя. На российском рынке активно представлены следующие компании:

  1. Ремни с лейблом БРТ производятся балаковским предприятием. Мнения о продукции от этого производителя разнятся. Одни говорят об их надёжности, тогда как другие приводят примеры быстрого выхода их из строя. По-видимому, тут всё зависит от того, удаётся ли приобрести фирменную продукцию или её дешёвую подделку.
  2. В числе наиболее популярных производителей компании ANDYCAR, Continental и Finwhale.
  3. АвтоВАЗом чаще всего используются ремни от GATES — они устанавливаются на 80% выпускаемых автомобилей. Эта продукция хорошо зарекомендовала себя в процессе эксплуатации, о чём говорит большое количество отзывов, размещённых на самых разнообразных автомобильных форумах.

Рекомендации

Принцип работы натяжных устройств может отличаться от описанных из-за совершенствования используемых деталей. Обновленный алгоритм наладки описывается изготовителем агрегатов в сопроводительной инструкции.

Создатели современных автомобилей для комфорта водителей и пассажиров комплектуют модели дополнительной аппаратурой. Нередко ремень ГРМ используется для привода не только генератора, но и гидронасоса усилителя руля или нагнетателя кондиционера. Попытка самостоятельно правильно натянуть ремень генератора и учесть особенности приводимого оборудования, чревата ошибкой и неоправданной потерей мощности двигателя.

Причины поломок

Причиной неисправности генератора с
проявлением описанных симптомов может быть:

  • естественный износ движущихся
    деталей;
  • окисление или засорение
    электрических контактов;
  • неправильное или несвоевременное
    обслуживание устройства;
  • нарушение правил ремонта
    автомобиля с применением сварочного аппарата;
  • неправильные действия при попытке запустить
    двигатель «прикуриванием» от другого автомобиля;
  • ошибочное подключение клемм АКБ
    (перепутали плюс с минусом или купили АКБ не той полярности);
  • обрыв в силовой или сигнальной
    проводке;
  • бракованные новые запчасти.

Это
всего лишь общие причины выхода из строя устройства, а для поиска и устранения
поломки нужны более конкретные.

Где находятся щётки генератора и для чего они нужны

Щетки применяются в любом электрическом двигателе,
каковым является и автомобильный генератор. Они расположены под крышкой
устройства, непосредственно соприкасаются с вращающимся коллектором
преобразователя (ламелями) на роторе. Ламели — это медные контакты в виде
колец, которых на преобразователе всего два.

Щетки генератора
Расположение щеток генератора

Как и было написано, графитовые угольки расположены
под крышкой — задней, которая на установленном преобразователе смотрит в
сторону двигателя. Чтобы вытащить их, не нужно целиком демонтировать генератор
с машины, щеточный узел держится на одном болте и подключен к регулятору
напряжения. Однако на некоторых автомобилях снимать устройство придется, так
как конструкция там не позволяет поступить иначе.

Функция
графитовых угольков очень важная — они передают ток от аккумуляторной батареи
на обмотки возбуждения ротора. Происходит это во время контактирования щеток с
ламелями.

Разборка генератора

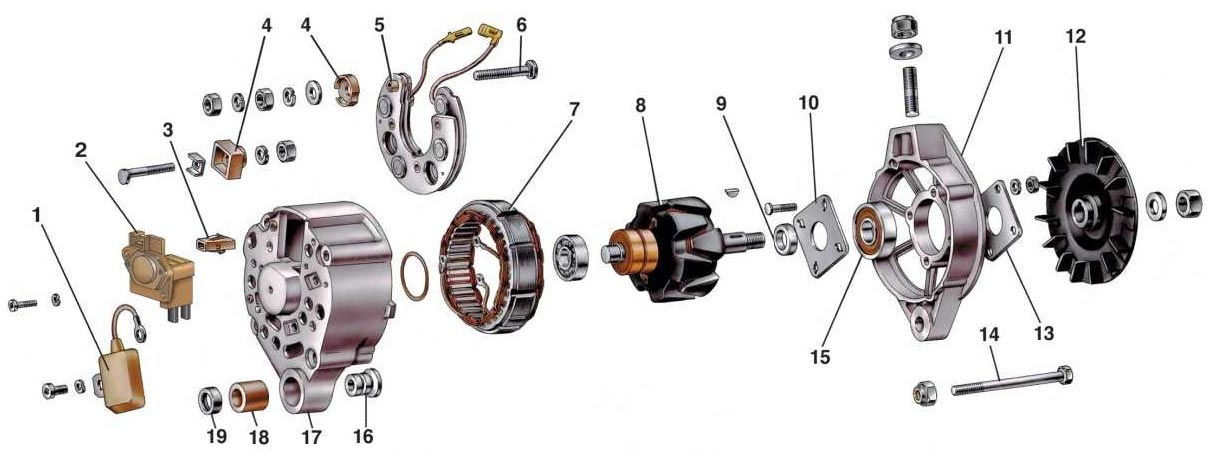

Рис. 117. Детали генератора 37.3701:

1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка

Отверните гайку и снимите регулировочную планку генератора. Пометьте любым способом (удобнее всего фломастером) взаимное расположение крышек и статора генератора

Отверните гайку крепления и выньте поджимную втулку

Выньте болт и снимите кронштейн с генератора

Отверните гайку крепления, удерживая шкив генератора от проворачивания и снимите шкив вместе с крыльчаткой вентилятора. Выньте из вала якоря сегментную шпонку.

Завод-изготовитель рекомендует удерживать шкив от проворачивания специальным приспособлением. Если приспособления нет, можно сделать так:

1. Наденьте на шкив ремень генератора и сверху на него наденьте еще один ремень большего сечения, чтобы не замять шкив. 2. Зажмите шкив с ремнями в тиски и отверните гайку крепления

Отверните гайку и отсоедините провод конденсатора от клеммы “ЗО” генератора

Отверните винт и снимите конденсатор

Отсоедините на генераторе разъем с проводом от щеткодержателя

Отверните два винта крепления щеткодержателя

Выньте щеткодержатель с регулятором напряжения

Открутите четыре гайки крепления

Выньте четыре стяжных болта

С помощью съемника снимите с вала якоря крышку генератора со стороны привода

Снимите распорную втулку с вала якоря

Выньте якорь генератора из крышки генератора со стороны коллектора

Отверните три гайки крепления и отсоедините выводы статора от выпрямительного блока

Выньте три болта крепления выпрямительного блока и выводов статора с изолирующими колодками

Выньте статор генератора из крышки генератора

Отверните на генераторе гайку крепления вывода «30»

Отожмите отверткой выступ на штекере внутри разъема и протолкните штекер с проводом внутрь крышки генератора. При этом пластмассовый разъем остается на крышке генератора

Выньте выпрямительный блок из крышки генератора

Для замены подшипника в крышке генератора со стороны привода отверните четыре гайки крепления, выньте болты

Снимите внутреннюю и наружную шайбы крепления подшипника. Затем с помощью подходящей оправки выпрессуйте подшипник из крышки генератора. Новый подшипник запрессовывайте заподлицо с поверхностью крышки генератора. Усилие надо прикладывать только к наружному кольцу подшипника крышки генератора

Чтобы заменить подшипник вала якоря генератора со стороны коллектора, спрессуйте подшипник съемником с вала якоря. Напрессуйте новый подшипник на вал якоря до упора, прилагая усилие только к внутреннему кольцу подшипника

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Master Plus
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
