Джили эмгранд ес7 натяжка ремня генератора

Процедура замены

Проведение операции особых сложностей не имеет, вполне под силу владельцам, которые уверенно держат в руках гаечные ключи, знают устройство своего автомобиля. Работать лучше всего на подъёмнике, смотровой яме. Если это невозможно, можно выполнить замену на ровной площадке, но понадобится автомобильный домкрат.

Производитель рекоммендует приобретать для замены оригинальные зап.части. А именно:

Geely E030000701 Ремень приводной ГРМ;
Geely E030200005 Натяжитель ремня ГРМ.

Кроме расходных материалов, которые будут меняться, понадобится набор гаечных ключей, маслостойкий герметик, ветошь. Если планируется замена насоса охлаждающей жидкости, приготовьте антифриз для доливки. Желательно рядом иметь помощника, так как отдельные операции самостоятельно выполнить не получится.

Процесс будет происходить примерно в таком порядке:

Устанавливают машину на место проведения работы. Если это ровная площадка или смотровая яма, под задние колёса необходимо поставить противооткатные башмаки. После этого открывают капот моторного отсека, отсоединяют клеммы аккумуляторной батареи.
Далее отсоединяют высоковольтные провода от свечей зажигания. Чтобы снять крышку клапанного механизма ключом на «10» отворачивают четыре гайки, снимают их вместе с шайбами, демонтируют крышку клапанного механизма.
Снять изношенный ремень мешают три пластиковые защитные крышки, после снятия болтов крепления их вынимают из моторного отсека.

Верхняя защитная крышка

Средняя защитная крышка

Нижняя защитная крышка

Теперь для удобства работы отсоединяют провода от генераторной установки, отпускают верхний болт её крепления, снимают ремень генератора.
Далее отпускают натяжной ролик привода компрессора кондиционера автомобиля, винт крепления насоса гидроусилителя руля. Эти работы лучше всего выполнять снизу машины.
Следующим шагом будет установка механизма ГРМ по меткам.

Метка коленвала

Наступила очередь снятия опоры силового агрегата, чтобы приподнять двигатель домкратом. Под картер нужно подложить деревянную подставку.
Сняв опору двигателя, его опускают до упора в лонжерон. Это необходимо для доступа к шкиву коленчатого вала.
Чтобы снять шкив коленвала следует застопорить мотор от проворачивания доступным способом, отвернуть болт крепления шкива.

Фиксация шкива коленвала

Снятие шкива коленвала

Отворачивают винт крепления натяжного устройства, отсоединяют от него пружину и снимают ролик. После этого можно снять ремень, предварительно необходимо немного поднять мотор домкратом.

Сборку производят в обратной последовательности. Начинают с механизма натяжения ремня. Одевают на ролик пружину, устанавливают его на своё место. Следует выступ на корпусе ролика совместить с пазом на блоке цилиндров, иначе произвести натяжение ремня будет невозможно.
Новый ремень устанавливают на шкив распределительного вала таким образом, чтобы можно было прочитать надпись на нём, если на нём имеется стрелка, то она должна быть направлена по ходу часовой стрелки.
Натяжение ремня выполняют роликом, его следует повернуть по стрелке на корпусе. После установки всех деталей на своё место, следует ещё раз убедиться в совпадении всех установочных меток, повернуть коленчатый вал на два оборота. Если после этого все метки совпадают, работу можно считать успешно выполненной.

Установочные метки

Эффективная работа силового агрегата обеспечивается правильным подбором фаз газораспределения. Чтобы их выставить производители наносят на детали привода ГРМ несколько установочных меток. На внутренней части опоры распредвала имеется метка «Е1» которая должна совпадать с меткой «К» на шкиве распредвала, её наносят в кружок. При этом на шкиве имеются две риски, которые должны быть в горизонтальном положении строго на срезе корпуса головки блока цилиндров.

метки Е1 и К

А также установочные метки имеются на шкиве коленвала и защитной крышке механизма ГРМ. Шпонка шкива должна находиться вверху, вырез шкива совпадает с окончанием выступа защитной крышки привода ГРМ. Шкив коленвала также имеет проточку, которая совпадает с меткой на блоке цилиндров.

Замена ремня

Следующим этапом работы будет замена изношенного ремня привода навесного оборудования на китайском автомобиле Geely Emgrand.

Процесс состоит из выполнения нескольких пошаговых процедур. А именно:

для начала заглушите мотор и дайте двигателю остыть, если он горячий;
сбросьте минусовую клемму с аккумуляторной батареи;
с помощью рожкового ключа поверните натяжитель ремня против часовой стрелки;
тем самым вы уменьшите натяжение;
теперь снимите со шкивов ремень;
при снятии следует быть аккуратным, поскольку натяжитель находится под действием пружины, и ключом можно травмироваться;
натяните ремень на шкивы;
отведите натяжитель с помощью ключа уже по часовой стрелке;
накиньте полностью новый ремень;
освободите натяжитель, чтобы он дал нагрузку на установленную деталь.

Осталось лишь убедиться в том, что у ремня достаточное натяжение. При необходимости отрегулируйте этот показатель, как было продемонстрировано в инструкции выше.

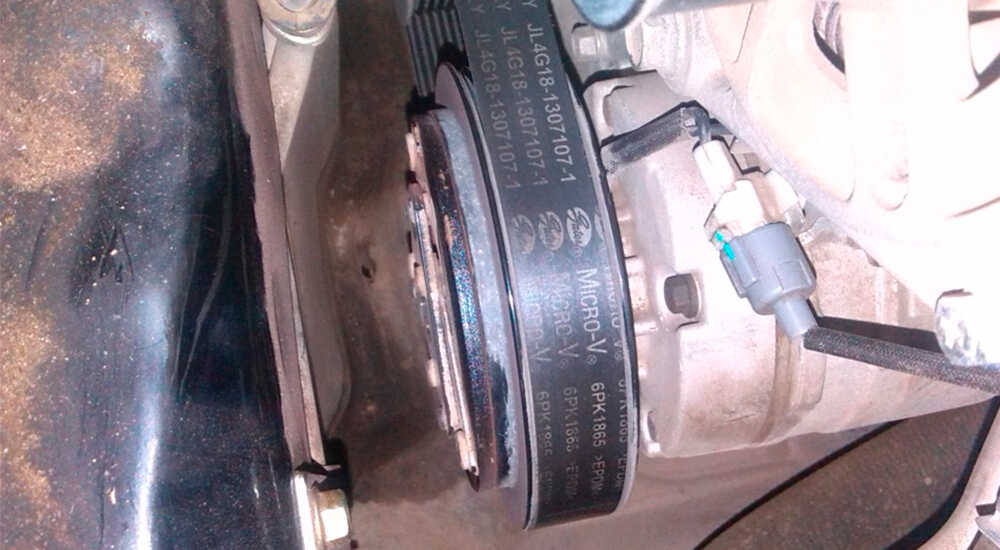

Подтяжка ремня генератора

Заняться заменой ремня генератора на Geely Emgrand можно своими руками. Здесь нет ничего сложного.

Но не торопитесь. Не исключено, что проблема решается простой подтяжкой. Потребуется минимальный набор инструментов в виде пары рожковых накидных ключей на 16, либо головка на 14. Зависит от версии и комплектации.

Сама схема замены ремня генератора на китайском автомобиле Geely Emgrand не вызывает лишних вопросов.

Если признаков износа и деформации детали нет, тогда начните с подтяжки элемента. Процесс выглядит так:

В нижнем креплении генерирующего устройства предусмотрен специальный натяжитель. Регулировка ремня осуществляется путём закручивания, либо же откручивания болта для настройки. Он же регулировочный болт.

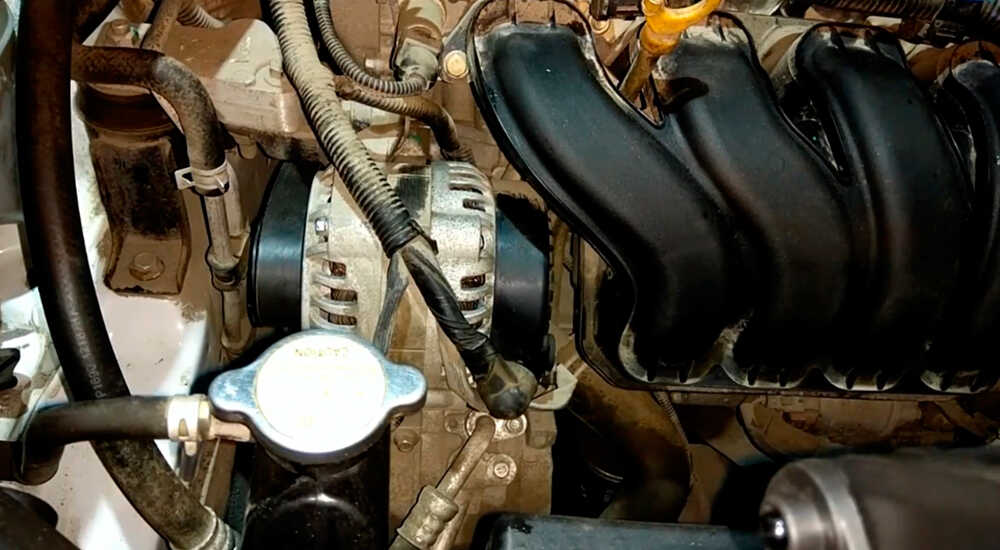

Сначала необходимо ослабить верхнее крепление генератора. Сверху он удерживается с помощью одного длинного болта и гайки.
Чтобы открутить крепление, потребуется пара ключей на 16. Желательно накидных рожковых. Но может пригодиться и головка на 14, о чём говорилось выше.
Ослабьте нижнее крепление. Внизу есть один болт под ключ на 16 или 14. Учтите, что этот нижний болт вкручивается в натяжительную гайку. Если его не ослабить, то можно банально сорвать на натяжителе резьбу.
Откручивая и закручивая болт регулировки, выберите оптимальную степень натяжения. Ведь ремень бывает не только ослабленным, но и перетянутым.
Теперь аккуратно, но плотно затяните нижний и верхний болт.

Учтите, что иногда даже в хорошем рабочем состоянии ремни свистят. Это происходит на холодном двигателе, а также в сильный мороз. Стоит прогреться ДВС, и всё нормализуется. Посторонний звук уходит.

Если же свист появляется и при нормальной погоде, либо при прогретом моторе, и не исчезает после прогрева, то осмотрите деталь.

Иногда на ремень попадает масло. Он исправен, но испачкан. Потребуется его тщательно очищать. Желательно в демонтированном состоянии.

В продаже также доступны специальные спреи. Ими обрабатывают ременные передачи. Используются как временная мера, когда возможности заменить деталь нет.

Если есть износ ремня генератора, тогда его придётся заменить. Но и замена детали на Geely Emgrand серьёзных затруднений даже у новичка вызвать не должна.

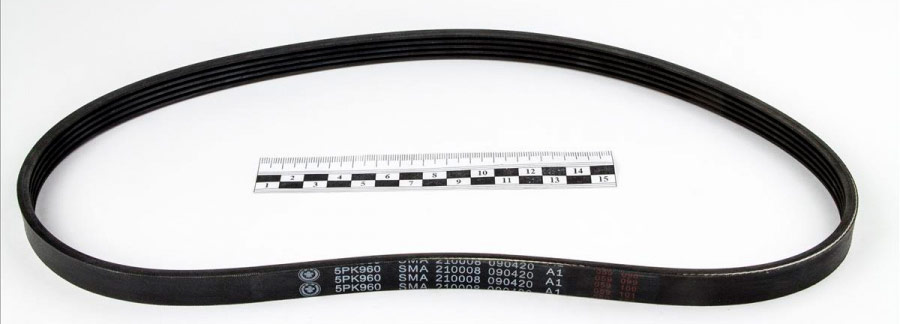

Ремень привода генератора. Виды, проблемы с ним и замена

Поддержание соответствующего напряжения в бортовой сети автомобиля во время работы силовой установки лежит на одном из элементов электрооборудования авто – генераторе. Генератор – это тот же электродвигатель постоянного тока, который работает наоборот. Если двигатель за счет подачи на него электроэнергии вращает ротор, то генератор вырабатывает электроэнергию из вращательного движения ротора. Чтобы генератор вырабатывал энергию, которая будет запитывать бортовую сеть авто, нужно чтобы его ротор вращался. Конструктивным решением для обеспечения вращения ротора генератора, вследствие которого он вырабатывает электроэнергию, стал привод от коленчатого вала, поскольку он вращается постоянно с момента запуска двигателя и до остановки.

Привод генератора выполняется посредством ременной передачи. На коленчатом валу и роторе генератора установлены шкивы, в проточки которых и помещается ремень.

Процесс замены ремня ГРМ на Geely MK

Глушим авто на смотровой яме.
Открываем капот и отсоединяем минусовой провод от АКБ.
Спускаемся под машину и демонтируем правый брызговик. Он зафиксирован 2 болтами к бамперу и 2 болтами к лонжерону кузова.

Снимаем правое переднее колесо, предварительно поддомкратив правую переднюю часть авто. Не забудьте подложить упор для страховки.
Снимаем ремень генератора. Для этого следует ослабить крепежные болты генератора. Ослабляем натяжитель ремня и снимаем ремень генератора.

Снимаем ремень кондиционера. Для этого следует ослабить гайку на натяжном ролике. Далее ослабляем натяжитель и снимаем ремень.

Снимаем ремень рулевого гидроусиления. Для этого следует ослабить нижний болт крепления ГУР. Далее ослабляем верхний болт и снимаем ремень.

Правая опора

Демонтируем правую опору подвески силового агрегата. Следует подпереть двигатель.

Демонтируем корпус воздушного фильтра.

Отводим в сторону трубки системы кондиционирования, предварительно открутив болт кронштейна.

Выкручиваем 2 болта, которыми опора крепится к двигателю.

Откручиваем 3 болта крепления опоры к кузову.

Откручиваем гайку крепления, которой опоре зафиксирована к кронштейну.

Снимаем опору.

Клапанная крышка

Демонтируем клапанную крышку. Для этого следует вначале отсоединить шланг вентиляции картерных газов.

Снимаем наконечники со свечных головок и отводим в сторону провода высокого напряжения.

Откручиваем клапанную крышку. 4 точки фиксации.

Поддеваем и убираем в сторону клапанную крышку.

Продолжаем разбирать ГРМ

Устанавливаем поршень первого цилиндра в положение ВМТ. Для этого следует провернуть шкив коленвала до совпадения риски на шкиве коленчатого вала с цифрой «0». Метки должны совпасть и на шкиве распредвала.

Снимаем верхний защитный кожух ГРМ. 4 точки фиксации.

Снимаем средний защитный кожух. 2 точки фиксации.

Снимаем шкив коленвала. Нужно попросить напарника выжать до упора педаль тормоза.
Снимаем нижний защитный кожух ГРМ.

Извлекаем шайбу зубчатого шкива коленвала.

Ослабляем затяжку болта натяжного ролика.

Снимаем ремень ГРМ. Следует предварительно убедиться, что шкивы находятся в положении ВМТ поршня первого цилиндра. То есть нужно проконтролировать совпадение меток.

Снимаем натяжной ролик.

Производим замену изношенных деталей.
Собираем узел ГРМ в обратной последовательности.

Как выполняется замена ремня и генератора на автомобиле Geely Emgrand

Нельзя сказать, что автомобили китайского производства пользуются бешеным спросом среди россиян. Но некоторые авто успели завоевать популярность. Среди них Geely Emgrand.

Интересный седан за небольшие деньги с достойными техническими характеристиками. Но, как и любая другая машина, нуждается в уходе, обслуживании и ремонте.

Одним из узлов, подлежащих обслуживанию, выступает генератор, а также его ремень.

Чаще всего владельцам этой машины приходится натягивать, либо менять ремни вспомогательных агрегатов. Среди них ремень генератора, кондиционера и ГУРа. Реже автомобилисты сталкиваются с необходимостью заменить или отремонтировать само генерирующее устройство.

Замена ремня генератора Mitsubishi Lancer

Процедура сама пор себе не сложна, но некоторые крепёжные детали расположены неудобно, так что придётся сильно постараться, чтобы не уронить инструмент или болты. Пошаговый алгоритм снятии изношенного ремня:

демонтируем правое переднее колесо;
откручиваем и снимаем бачок ГУР и расширительный бачок;
демонтируем правый пыльник;
ослабляем болты крепления насоса рулевого гидроусилителя;
откручиваем болт натяжителя для ослабления ремня ГУР;
двигаем насос в сторону кабины, снимаем ремень;
ослабляем болты крепления генератора;
откручиваем на пару сантиметров болт натяжителя;
сдвигаем генератор к ГУР, снимаем ремень.

Установка новых ремней производится в порядке, обратном описанному.

Натяжку ремня Mitsubishi Lancer следует производить без фанатизма: слишком большое натяжение вредно не меньше, чем провисание.

Регулировку ремня осуществляют с помощью натяжителя, для ремня генератора прогиб, определяемый при нажатии на самое длинное колено с усилием 50 кгс, должен составлять 8-10 мм. Для ремня ГУР оптимальный диапазон прогиба – 6-9 мм при приложении усилия в 10 кгс. Для более-менее точного определения требуемой силы подтяжки ремня при отсутствии динамометра можно использовать кухонные пружинные весы.

Выбор ремня генератора для Lifan X60

Приобретать ремень генератора для Лифан Х60 следует не только по производителю, но и по размерам. Есть рекомендованные артикулы, которые советует ставить завод-производитель. Их можно обнаружить в сервисной книжке, хотя некоторые автолюбители не обращают на них внимания.

Не стоит экономить и производить ремонт самостоятельно, если авто находится ещё на гарантийном обслуживании. С другой стороны, после окончания срока гарантии есть смысл подбирать такие комплектующие в интернете, где они могут стоить ощутимо дешевле. В любом случае, на этот и другие товары действует установленный законом 14-дневный срок для возврата или обмена.

Замена ремня генератора своими руками

Опытный водитель всегда возит запасную запчасть нужного размера и типа. Поменять его несложно, если в наличии есть необходимый инструмент и минимальные слесарные навыки.

Видео: Замена ремня и ролика на Рено Меган 2

Порядок действий (замена производится на неработающем двигателе и снятой клемме аккумулятора) следующий :

обеспечить доступ к ремню, для чего может потребоваться снять переднее колесо, брызговик двигателя, а у некоторых марок — защиту картера;у инжекторного двигателя нужно обязательно снять датчик положения коленвала;
ослабить натяжение ремня, для чего ослабить болт (или гайку) натяжного ролика или самого генератора;
зафиксировать в памяти схему расположения ремня, если он приводит в работу одновременно несколько устройств;
снимать старый ремень нужно с самого верхнего шкива, затем сравнить его с новым — они должны быть идентичны (никакого расхождения в профиле и длине быть не должно);
выяснить причину повреждения ремня и устранить её;
ставить новый ремень на место нужно начинать со шкива коленвала, затем набрасываем его на генератор и в последнюю очередь на водяной насос; потом нужно отрегулировать степень натяжения (при надавливании пальцем с силою 10 кг, провис не должен превышать 10 мм);
поставить на место клемму аккумулятора, завести двигатель и включить фары, печку, кондиционер и другие мощные потребители тока (не должно быть свиста, стуков, шумов; фары должно светить ровно на любых оборотах);
поставить на место детали, которые были сняты вначале.

Схема натяжения клинового ремня генератора

Схема натяжения поликлинового ремня генератора

Замена на ВАЗ-2108

Рассмотрим, как производится замена на разных авто. Для начала возьмем автомобиль ВАЗ-2108, в котором используется простой или зубчатый клиновидный ремень.

У этого авто ремень заменить довольно просто. Понадобятся только ключ на 17, а также монтировка.

Вначале нужно снять отработавший ремень, для чего ослабляются гайка крепления внизу и гайка, зажимающая генератор на натяжителе. После послабления генератор подается к двигателю, сильно послабленный ремень снимается со шкивов. На его место устанавливается новый, монтировкой генератор оттягивается от двигателя, тем самым производится натяжение ремня. Удерживая монтировкой натяжение, гайка на натяжителе затягивается. После закручивается и гайка крепления генератора. После замены выполняется проверка. Если на заведенном двигателе посторонних звуков со стороны ремня не слышно, замена произведена успешно. Если появился визг – производится повторная натяжка.

Как выполняется замена ремня и генератора на автомобиле Geely Emgrand

Одним из узлов, подлежащих обслуживанию, выступает генератор, а также его ремень.

Интервал замены и подтяжки

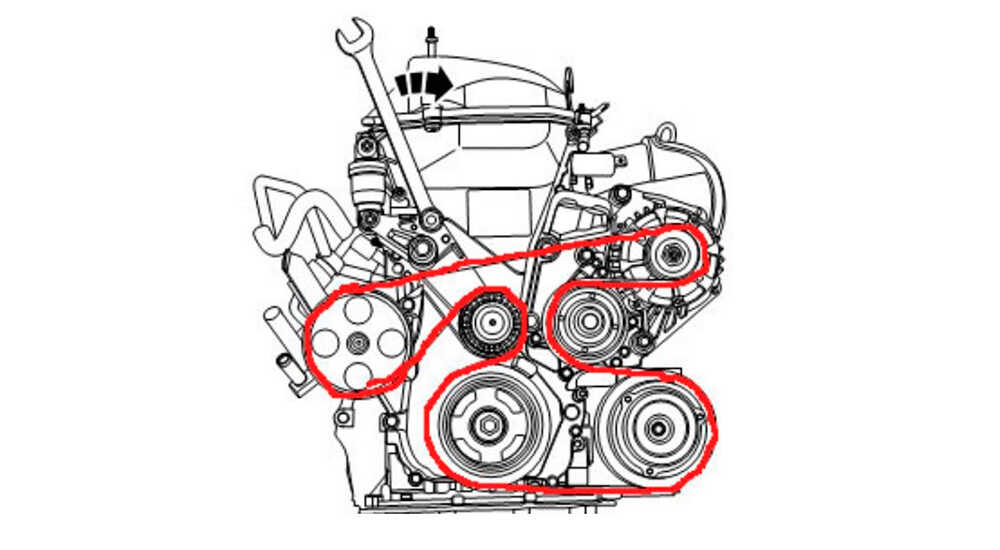

Конструктивно Geely Emgrand в плане привода вспомогательных агрегатов напоминает своих собратьев в лице CK1 и CK2. Здесь также используется несколько отдельных ремней, предназначенных для кондиционера, гидроусилителя и генератора. С одной стороны, это хорошо. Ведь при поломке одного из них, другие узлы продолжают функционировать.

Но есть и обратная сторона: 3 разных ремня создают в 3 раза больше шума и сложностей при замене.

Интересно ещё и то, что в регламенте не прописан период для замены приводных ремней. Интервал между заменами определяется индивидуально, исходя из текущего состояния элемента во время осмотров.

Говоря о том, что влияет на износ ремня генератора, стоит учесть естественный износ, а также дополнительные внешние и внутренние факторы. Это погодные условия, интенсивность эксплуатации машины, защищённость детали от мусора и грязи.

Чем хуже условия создаются для работы генерирующего устройства, тем меньше служит оно и его элементы. В частности, ремень.

Если исходить из средних показателей пробега, то генераторные ремни, как и ремни кондиционера и ГУРа, на Geely Emgrand способны пройти около 40-60 тысяч километров. За этот период автовладельцы проводят процедуру подтяжки, примерно 2-3 раза, то есть с интервалом 15-20 тысяч км.

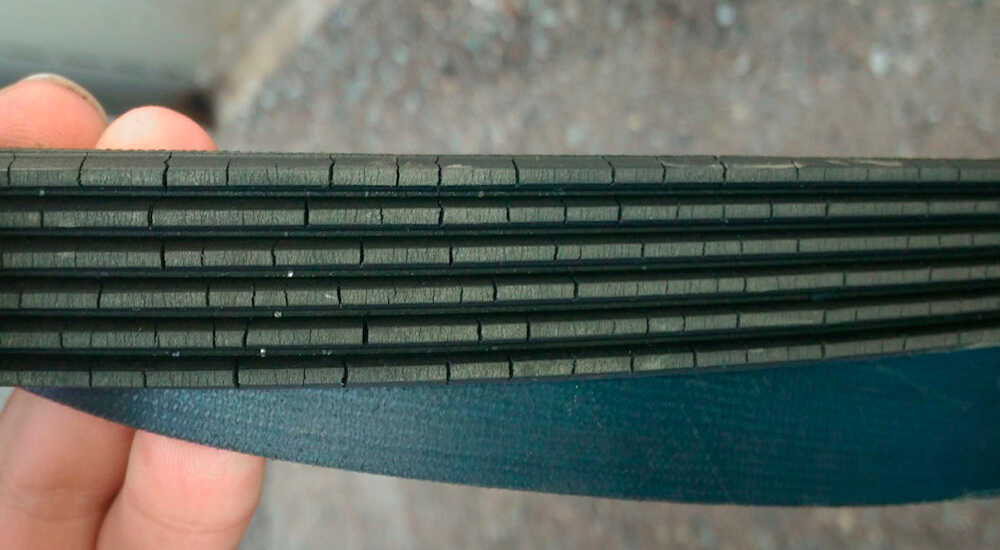

Самым характерным признаком растянутого и изношенного ремня является свист. Он доносится из подкапотного пространства в момент запуска мотора. Затем начинает снижаться, либо пропадает вовсе.

Также на износ указывает постоянный недозаряд аккумулятора. Он может не заряжаться вообще, либо получать слабый заряд даже после длительной поездки.

Признаки неисправности ремня и генератора Mitsubishi Lancer

Согласно мануалу, замена ремня предполагается каждые 90 тысяч км или ранее, по мере износа. Суровая действительность заставляет выполнять эту процедуру намного чаще – средний срок службы ремня составляет 60-70 тысяч км.

Признаки, указывающие на необходимость замены приводного ремня Lancer:

стук, свист или скрежет, доносящийся из-под капота;
загорание лампочки подзарядки АКБ при работающем моторе;
невозможность осуществить пуск мотора.

Характерные неприятные звуки могут являться свидетельством износа механизма натяжения (роликов), попадания на ремень технических жидкостей (ОЖ или моторного масла), проскальзывания ремня из-за его ослабления, смещения положения ремня относительно шкивов.

Скрип и свист появляется и при критическом износе подшипников генератора.

Ремень ГРМ Джили МК, инструкция по замене

Узел ГРМ Geely MK требует своевременного и качественного ухода. Регламент ТО данного автомобиля предписывает производить замену ремня ГРМ через каждые 60 000 (км) пробега. Вместе с ремнем в замене нуждается и натяжной ролик ГРМ. Замена ремня ГРМ на автомобиле Джили МК является достаточно сложной задачей. Чтобы добраться до ГРМ, придется производить демонтаж клапанной крышки и правой опоры силового агрегата.

Специалисты настоятельно рекомендуют не пропускать плановое обслуживание ГРМ. Стоит ремню растянуться и провиснуть, как он перескочит на несколько или большее число зубьев, сбив фазы газораспределения. Приводная система Geely MK может загибать клапана при обрыве ремня ГРМ.
