Генератор, приводной ремень тойота королла 150: замена

Как отремонтировать старый генератор на Е150

Для ремонта старого электрооборудования понадобиться прежний набор инструментов, а также молоток и электротестер. Ремонтные работы комплектующих начинаются с полной ревизии – для начала требуется проверить целостность обмоток: наличие обрыва говорит о выходе из строя ротора. Тестер должен показывать сопротивление в 2.45 ОМ, значок бесконечности на дисплее является признаком обрыва.

Также следует проверить диодный блок выпрямления – подсоединив параллельно тестер требуется проверить способность пропускания тока отдельно в каждую из сторон. В случае функционирования цепи в обе стороны, диодный блок полежит замене.

Далее необходимо заменить щетки генератора – выступ комплектующих в свободном состоянии не должен превышать 5 мм. Процедура замены комплектующих на генераторе заключается в снятии верхних фиксирующих винтов и демонтаже изоляции, после чего можно отсоединять внутреннюю проводку и извлекать элементы оборудования.

Сбор комплектующих осуществляется в обратном алгоритме – в случае отсутствия опыта в ремонте, рекомендуется зарисовать или сфотографировать схему генератора в момент разборке. Ремонт генератора на Е150 своими руками позволит неплохо сэкономить на обслуживании в СТО и приобрести опыт – случаи выхода из строя электрооборудование в дороге на редки.

Источник

Ремонт генератора Toyota Corolla 120

При выходе из строя генератора его замена на новое изделие не всегда необходима. Во многих случаях решить проблему можно при помощи ремонта электрической или механической его частей. В таком случае удастся избежать необходимости приобретения дорогостоящего узла, а отремонтированный генератор прослужит не один десяток тысяч километров. Алгоритм по восстановлению работоспособности приведен ниже.

Демонтировать генератор.
Отвернуть три гайки, которые крепят защитную крышку.
Снять заднюю крышку.
Снять втулку, которая расположена на силовом контакте генератора. Изоляционная прокладка не должна иметь трещин и прочих механических повреждений.
Проконтролировать сопротивление обмотки ротора. Для этого требуется подсоединить мультиметр в режиме омметра к контактным кольцам. Номинальное значение сопротивления находится в пределах от 2.3 до 2.7 Ом. Небольшое отклонение не является поводом для беспокойства, так как оно говорит лишь о погрешности прибора. Если же мультиметр покажет бесконечность, то внутри обмоток ротора присутствует обрыв. В таком случае он подлежит замене, так как крайне мало генераторщиков берутся за перемотку обмоток.
Проверить исправен ли выпрямительный блок. Для этого следует подсоединить один щуп к массе выпрямителя, а вторым дотронуться вывода диода. Блок должен пропускать либо не пропускать ток.
Поменять щупы местами. Значение на мультиметре должно поменяться. Диод в исправном состоянии пропускает ток лишь в одном направлении. Если ток течет в обе стороны, то выпрямительный блок подлежит замене.
Для снятия выпрямительного блока требуется открутить 5 винтов.
Вывернуть 2 винта, которые крепят щеткодержатели.
Снять щеткодержатель.
В процессе эксплуатации щетки стираются. Если остаточная величина выступающей ее части составляет менее 4.5 мм, то узел щеткодержателя подлежит замене.
Надавить на щетку. Она должна перемещаться легко, без подклиниваний. В случае наличия заеданий щеткодержатель в сборе подлежит замене.
Проконтролировать состояние изоляции.
Замерить диаметр контактных колец. Они также стираются в процессе эксплуатации и, если намеренное значение меньше 14 мм, то ротор подлежит замене.
Если в процессе работы генератора слышен посторонний шум или при прокручивании вала заметны заедания, то замене подлежат подшипники.

Задний подшипник

Передний подшипник

Комплект новых подшипников

Собрать генератор в порядке обратном разбору и установить на автомобиль.

Процесс замены приводного ремня своими руками

Для замены приводного ремня необходимо придерживаться нижеизложенной инструкции.

Открыть капот.
Очистить болт натяжного устройства от загрязнений.

По часовой стрелке провернуть болт натяжителя. Для этого необходимо приложить достаточно большое усилие. Поэтому рекомендуется воспользоваться удлинителем.

Послабленный ремень необходимо сначала снять с одного из шкивов, а после полностью высвободить.

Надеть новый приводной ремень. При этом на шкив, к которому наиболее удобный доступ, набрасывать ремень необходимо в последнюю очередь. Для успешного выполнения данной операции следует ослаблять натяжной ролик ключом «на 19».

Убрать ключ «на 19». При том произойдет автоматическое натяжение ремня.

Замена приводного ремня Toyota Corolla инструкция с фото, видео

Замена приводного ремня Тойота Королла с разными двигателями довольно проста и незатейлива. Ремень вспомогательных агрегатов, генератора, компрессора кондиционера и гидроусилителя на Toyota Corolla единый. Регулирует натяжку ремня специальное автоматическое устройство. Обычно замена ремня не вызывает сложностей. Главное разобраться с механизмом работы натяжного устройства ремня.

Стоит отметить, что если ремень изношен, он может просто проскакивать. Это чревато сразу целым комплексом проблем. Например генератор не будет полноценно заряжать аккумуляторную батарею, что может вызвать его неисправность. Если шкив гидроусилителя не будет вращаться должным образом, то возрастет усилие на руле. Не забываем про шкив кондиционера, который так же вращается с помощью этого ремня.

Схематично приводной ремень на Тойота Королла перекинут, через все шкивы, плюс натяжной ролик, который и натягивает ремень. Смотрим схему.

Для ослабления ремня Короллы необходимо ослабить натяжной ролик для чего понадобится накидной ключ на 19 и кусок трубы в качестве рычага усиления.

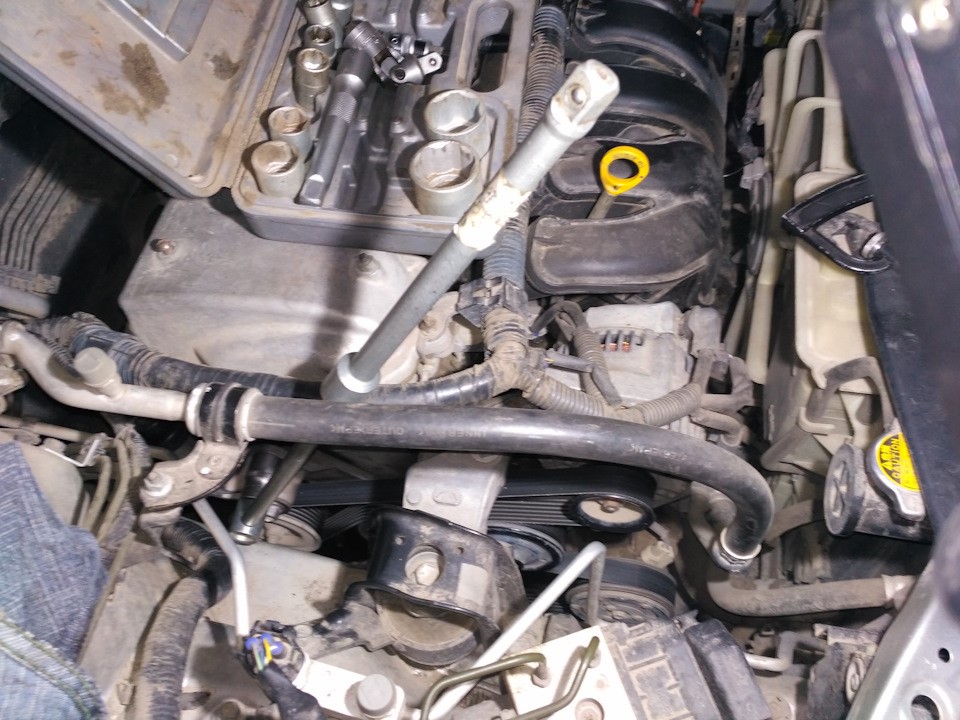

Крутим по часовой стрелке вот этот болт натяжного устройства, смотрим на фото далее.

Это действие ослабляет натяжной ролик и вы спокойно снимаете приводной ремень Toyota Corolla. Для установки нового ремня пробрасываете поликлиновый ремень через шкивы. На шкив, до которого доступ удобнее всего, набрасываете ремень в последнюю очередь, ослабляя натяжной ролик гайкой натяжного устройства. Вынимаете ключ на 19 из под капота и все. Автоматический натяжитель делает остальную работу.

Стоит учитывать, что натяжитель тоже не вечен и может выйти из строя. Для его замены потребуется совершить минимум действий. Далее видео по замене натяжителя ремня на Королле.

В общем замена ремня и натяжителя не должна вызвать трудностей даже для начинающих автолюбителей, которые предпочитают ремонт своими силами. Главное не спешить и всё у вас получится. Ведь процедура замены относительно не сложная. Есть более трудные процессы, которые вы в силах осуществить на своем авто.

Источник

Замена ремня генератора на Тойоте Королле

Главная … Ремонт и обслуживание

Каждый автомобиль, катающийся по отечественным дорогам обладает генератором электрической энергии.

Он является вторым, после аккумулятора, источником тока в машине, который работает от запущенного двигателя.

Данный агрегат приводится в движение специальным ремнем генератора, который надевается на шкивы генератора и силового агрегата автомобиля.

Со временем, как все мы знаем, автомобиль нуждается в обслуживании – необходима замена фильтров, масла, а также ремней ГРМ, ремня генератора и т.д. В первую очередь это связано с их выработкой. Когда одна из вышеуказанных составляющих приходит в негодность, то она нуждается в замене. В сегодняшней статье мы поговорим о том, как заменить ремень генератора на Тойоте Королле.

Как правило, в современных автомобилях такие подвижные части как ремни не оснащаются защитой, а находятся в открытом доступе не только для человека, но и для окружающей среды.

Перед нами встает выбор – сделать самим или поехать на сервисное обслуживание, потратить денег и вам его поменяют. Многие искушенные водители полезут менять его сами, но стоит вас сразу предупредить, что в этом деле имеются свои нюансы.

Основные нюансы при замене ремня генератора на Тойоте Королле

Первым и самым главным нюансом является выбор подходящей запчасти на замену. Перед покупкой необходимо проконсультироваться со специалистом в данной сфере.

Это необходимо для того, чтобы он объяснил вам какие лучше, в чем их преимущества и наконец, помог вам определиться и выбрать подходящий ремень для вашей Короллы, а также для ее модели двигателя.

В зависимости от модели двигателя – длина, ширина, его плотность – может меняться.

Ведь если нет ремня, то генератор, представлящий собой навесное оборудование, зависящие от двигателя, является бесполезными, лишь прибавляет весу. Чем создается огромная проблема – ни одна электронная система автомобиля не сможет долго функционировать от аккумулятора. Таким образом необходимо правильно рассчитать натяжку и верно установить его на своем рабочем месте.

Далее давайте рассмотрим поэтапную инструкцию по его замене.

Инструкция по замене ремня генератора

На самом деле процедура оказывается очень простой. Для начала нам потребуется новый ремень, набор ключей и хороший вороток, с подходящими под болт головками.

Замена начинается с того, что вам необходимо снять всю защиту и добраться до поворотного болта, находящегося на двигателе. Сразу скажем что не стоит заморачиваться сего обработкой, попытками промыть специальной жидкостью – сдвинуть его с места все равно будет сложно. На фото расположенном ниже указан болт, а также направление в котором его нужно поворачивать.

Болт не должен крутиться он должен слегка отжиматься. Это необходимо для того чтобы ослабить заводское натяжение и снять его, а также для того чтобы в последствии одеть на место новый.

Ниже представлено фото в процессе.

Итак отжимаем болт и снимаем старый ремень. Что мы видим? Он износился и изрядно потрескался – именно из-за этого возникало проскальзывание и свист при разогреве двигателя, а также при резком нажатии на педаль газа.

Новый ремень одеваем на нижний шкив почти на ощупь, так как очень мало места.

Очень важно что бы ремень точно сел на свое месть, так как натяжение ремня очень сильно поменяется если хотя бы одна дорожка не попадет на свое место. Основное правило при снятии и одевании ремня – это запомнить как был одет старый ремень. Для более удобной работы потребуется два человека

Один из которых будет оттягивать болт, а второй одевать на место ремень

Для более удобной работы потребуется два человека. Один из которых будет оттягивать болт, а второй одевать на место ремень

Основное правило при снятии и одевании ремня – это запомнить как был одет старый ремень. Для более удобной работы потребуется два человека. Один из которых будет оттягивать болт, а второй одевать на место ремень.

Итак, когда новый был одет на свое место, можно отпускать болт и одевать на свои места всю снятую с двигателя защиту. На этом процедура замены окончена.

По окончанию работ стоит проверить его натяжку специальными устройствами самостоятельно или на СТО.

И если она ослаблена, необходимо подрегулировать натяжитель или заменить катки, которые кстати тоже могут износиться со временем эксплуатации автомобиля.

Далее смотрите: Как заменить салонный фильтр на Королле.

Инструкция по замене ремня генератора

После того как болт найден давайте приступим непосредственно к работе с ним. Нам потребуется хороший вороток. Так как воротка у нас не было мы сделали рычаг из подручных средств. Болт не должен крутиться он должен слегка отжиматься. Это необходимо для того чтобы ослабить заводское натяжение и снять его, а также для того чтобы в последствии одеть на место новый. Ниже представлено фото в процессе.

Новый ремень одеваем на нижний шкив почти на ощупь, так как очень мало места

Для более удобной работы потребуется два человека. Один из которых будет оттягивать болт, а второй одевать на место ремень.

Основные неисправности генератора

Если ремень натянут, но генератор не обеспечивает подзарядку АКБ, можно решить, что неисправен именно он.

Причина может заключаться в перегоревшем диодном мосте или неисправном регуляторе напряжения. В таких случаях эти узлы меняют. Ещё чаще изнашиваются графитовые щётки генератора, и их тоже можно заменить самостоятельно.

Сгоревший и новый диодный мост

А вот сгоревшая обмотка возбуждения – неприятность, которую можно устранить только заменой генератора, и это недешёвое удовольствие. Правда, случается она достаточно редко. Следует также проверить надёжность закрепления провода генератора на «массу», а также заглянуть в блок предохранителей.

Замена и ремонт генератора Toyota Corolla E150

Процесс замены генератора своими руками достаточно емок, однако не вызовет трудностей. Для ремонта оборудования потребуется наличие шлицевой отвертки, комплекта гаечных ключей, пассатижей и изоленты.

Процедуры замены или восстановления функциональности генератора займут примерно 2-2.5 часа времени и могут выполняться одной парой рук. Для ремонта генератора на Toyota Corolla E150 необходимо:

Поставить капот на упор и обесточить электропитание автомобиля, отсоединив клемму с минусом от аккумулятора;
Далее требуется поддомкратить передок машины и демонтировать правое переднее колесо, а также снять брызговики;
Затем снимаем декоративный кожух двигателя и его облицовку, после чего открывается доступ к генератору;
Возле устройства отсоединяем колодку с электропроводкой и снимаем крышку. Для этого необходимо пассатижами ослабить жгут на проводке, и отсоединив фиксатор, отключить силовой провод;
Теперь ослабляем до требуемого уровня приводной ремень и снимаем изделие со шкива;
Далее остается открутить фиксирующие винты на крепежных кронштейнах и оборудование можно извлекать.

Процедура демонтажа на этом закачивается: в случае неремпригодности генератор требуется заменить на новую модель и установить оборудование по данному алгоритму в обратной последовательности.

Артикульный номер и стоимость оригинального генератора Toyota Corolla 120 и его аналогов

Артикул родного генератора Corolla 120 — 2706022030, 270602706084, 2706027090, 2706064080, 270606408084, 2706064200. Его стоимость от 8 до 16 тысяч рублей. Опытные автовладельцы рекомендуют при невозможности купить оригинал, приобретать аналоги от сторонних производителей. Перечень наилучших из них расположен ниже.

Таблица — Рекомендуемые аналоги оригинального генератора Corolla 120

Производитель	Артикул	Примерная стоимость, рубль
Bosch	986040461	6500-6900
As-pl	A6009	4900-5300
Cargo	111518	11700-12900
Starline	AX1225	6500-7100
Delta Autotechnik	L40460	12300-13200

Замена и ремонт генератора Toyota Corolla E150

Читать дальше: Ауди rs6 2021 года

Поставить капот на упор и обесточить электропитание автомобиля, отсоединив клемму с минусом от аккумулятора;
Далее требуется поддомкратить передок машины и демонтировать правое переднее колесо, а также снять брызговики;
Затем снимаем декоративный кожух двигателя и его облицовку, после чего открывается доступ к генератору;
Возле устройства отсоединяем колодку с электропроводкой и снимаем крышку. Для этого необходимо пассатижами ослабить жгут на проводке, и отсоединив фиксатор, отключить силовой провод;
Теперь ослабляем до требуемого уровня приводной ремень и снимаем изделие со шкива;
Далее остается открутить фиксирующие винты на крепежных кронштейнах и оборудование можно извлекать.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:блок цилиндров Toyota Corolla, головка блока цилиндров Toyota Corolla, прокладка блока цилиндров Toyota Corolla

Проверка без снятия с автомобиля

1. Убедитесь в отсутствии износа, трещин и других признаков повреждения. При обнаружении каких-либо дефектов замените поликлиновой ремень:

На поликлиновом ремне есть трещины.
Поликлиновой ремень изношен до такой степени, что обнажились волокна.
На поликлиновом ремне отсутствуют фрагменты ребер.

2. Убедитесь в том, что приводной ремень правильно располагается в углублениях шкива.

Примечание: Рукой проверьте, не выскользнул ли ремень из канавки в нижней части шкива. Если ремень выскользнул из канавки шкива, замените ремень. Правильно установите новый поликлиновой ремень.

а – Правильно. b — Неправильно.

3. Проверьте прогиб и натяжение поликлинового ремня:

Стандартный прогиб: 7,0-8,2 мм (новый ремень); 7,6-10,0 мм (ремень, бывший в употреблении).
Стандартное натяжение: 700-800 Н (новый ремень); 550-750 Н (ремень, бывший в употреблении).

Примечание: — При проверке прогиба поликлинового ремня приложите к нему усилие натяжения 98 Н. — Проверьте прогиб поликлинового ремня в указанной точке. — При установке нового поликлинового ремня отрегулируйте его натяжение до указанной величины. — При проверке поликлинового ремня, использовавшегося более пяти минут, необходимо использовать данные для «ремней, бывших в употреблении». — При повторной установке поликлинового ремня, использовавшегося более пяти минут, отрегулируйте его натяжение и прогиб по промежуточным значениям для «поликлиновых ремней, бывших в употреблении». — Натяжение и прогиб поликлинового ремня следует проверять после проворачивания двигателя на два оборота. — При использовании прибора для проверки натяжения поликлинового ремня, необходимо сначала проверить его точность по эталонному прибору.

а – Прогиб. b — Натяжение.

Снятие

1. Снимите крышку головки блока цилиндров № 2 (для моделей с крышкой).

2. Выверните винт, снимите восемь фиксаторов и правую заднюю защиту картера двигателя с автомобиля.

3. Снимите поликлиновой ремень:

Ослабьте болты (A) и (B).
Ослабьте болт (C) и снимите поликлиновой ремень.

Примечание: Не ослабляйте болт (D).

Установка

1. Установите поликлиновой ремень.

2. Отрегулируйте поликлиновой ремень:

С помощью регулировочного болта (C) отрегулируйте натяжение поликлинового ремня (см. рисунок выше).
Затяните болт (А) с моментом затяжки 25 Н·м и болт (В) с моментом 43 Нм (см. рисунок выше).

Примечание: Не ослабляйте болт (D) (см. рисунок выше).

3. Проверьте поликлиновой ремень.

4. Установите правую заднюю защиту картера двигателя на автомобиль и закрепите его винтом и восемью фиксаторами.

5. Установите крышку головки блока цилиндров № 2 (для моделей с крышкой).

Основные нюансы при замене ремня генератора на Тойоте Королле

Первым и самым главным нюансом является выбор подходящей запчасти на замену. Перед покупкой необходимо проконсультироваться со специалистом в данной сфере. Это необходимо для того, чтобы он объяснил вам какие лучше, в чем их преимущества и наконец, помог вам определиться и выбрать подходящий ремень для вашей Короллы, а также для ее модели двигателя. В зависимости от модели двигателя – длина, ширина, его плотность – может меняться.

Второй нюанс, когда вы уже купили необходимый ремень. Это правильная его установка и натяжение. Любой опытный водитель скажет, что натяжка между генератором и мотором очень сильно влияет на продолжительность срока его службы. Так, чрезмерная натяжка приведет к скорому износу и выходу его из строя, а также отключению генератора. Ведь если нет ремня, то генератор, представлящий собой навесное оборудование, зависящие от двигателя, является бесполезными, лишь прибавляет весу. Чем создается огромная проблема – ни одна электронная система автомобиля не сможет долго функционировать от аккумулятора. Таким образом необходимо правильно рассчитать натяжку и верно установить его на своем рабочем месте. Далее давайте рассмотрим поэтапную инструкцию по его замене.

Основные нюансы при замене ремня генератора на Тойоте Королле

Замена цепи на двигателях современных Тойота Королла

Процедура замены цепи – более сложная нежели процесс смены ременной детали, хотя в некоторых моментах схожа. Если у автовладельца нет навыков и он не знает принцип работы мотора и его строение, то лучше оставить эту работу для опытных механиков.

Шаги замены:

Клеммы АКБ сняты, машина на ручнике. Это обязательное правило и первое действие.
Снять воздушное фильтрующее устройство.
Убрать защиту клапанов.
Установить двигатель по меткам, заготовленным производителем. Отметины на звездочке и корпусе мотора должны совпасть.
А отметка на шкиве должна совпасть с нижней.
Храповик убрать в сторону, чтобы не мешал.
Провернуть мотор плоским ключом.
Убрать провода с катушек зажигания.
Включить стартер.
Вынуть шкив коленвала. Снять переднюю крышку мотора.
Выкрутить, но не снимать болты натяжного вала, снять сам вал.
Снять звезду вспомогательного вала.
Вынуть цепь и установить другую.

Соберите все комплектующие в обратном порядке, когда цепь заменена. Перед этим нужно проверить звезды на люфт. Если люфтят, то заменить.

Последствия несвоевременной замены

Несвоевременная замена ремня газораспределительного механизма может привести к весьма печальным последствиям для автомобиля. Износ детали приводит к снижению динамических характеристик автомобиля и может вызвать дополнительные неисправности.

Рано иди поздно, изношенная или повреждённая деталь может разорваться. В ходе обрыва, происходит рассинхронизация работы поршней и клапанов. В результате клапаны начинают бить по поршням, что приводит к изгибу клапанов и деформации головок поршней. Помимо этого, при обрыве, ремень имеет тенденцию наматываться на шкив генератора, блокируя коленвал, что приводит к дополнительным поломкам. Ремонт этих компонентов, как вы можете догадаться, обойдётся вам в кругленькую сумму.

Когда ремень генератора нуждается в замене:

если из-под капота слышны необычные звуки, ремень нужно подтянуть или заменить;
также есть плановая замена ремня генератора на Тойоте Королла.
Она осуществляется после пробега автомобиля в районе шестидесяти или восьмидесяти километров;
обрыв ремня генератора однозначно требует замены.

Убедившись в том, что ремень требует замены, нужно определиться, как же собственно его менять. Самый легкий способ – это поехать на станцию технического обслуживания и специалист произведет замену. А можно попытаться сделать это собственноручно.

Первый раз нужно ответственно отнестись к этому, и понять, как поменять ремень генератора на Тойоте Королла.

Это интересно: Салонный фильтр ваз 2110: где находится, замена

Автономность

Главное преимущество, которым обладает электрический генератор, – это его полная независимость от централизованных поставщиков энергии. Автономность электротехнического оборудования бывает стационарной и мобильной.

Стационарные

Обычно это генераторные станции, работающие от дизельных двигателей. Станции используют для электроснабжения потребителей в местах, удалённых от централизованных электрических сетей. Стационарные генераторные станции необходимы для обеспечения током производственных процессов там, где даже кратковременные перебои поставки электроэнергии недопустимы.

Мобильные

Электрогенераторы мобильного типа выполнены в виде компактных аппаратов, которые можно перемещать в пространстве. Передвижные станции используют для электросварки, местного освещения, снабжения током бытовых электроприборов и многое другое.

Оборудование включает в себя двигатель внутреннего сгорания, работающий на бензине или дизельном топливе. Агрегаты имеют различные габариты. Компактный аппарат может транспортировать один человек. Существуют мобильные агрегаты, которые устанавливаются на специальном автомобильном прицепе.

Бензиновый генератор на колёсной паре.

Когда следует незамедлительно делать замену устройства

Однако

Если автовладелец по разным причинам не может посещать специализированное СТО, то ему нужно самому обратить внимание на следующие дефекты ГРМ и устранить их:

закончился жизненный ресурс ременной детали, прописанный в книжке по эксплуатации;
внешний вид говорит за себя о том, что его нужно заменить;
появляются трещины или механические повреждения и с каждым разом их становится больше;
масляные следы на ремне. Понадобится найти и ликвидировать причину утечки смазывающего средства;
отслоение верхнего слоя, корда.

В этих случаях замена ГРМ Тойота Королла делается незамедлительно.

Еще один нюанс, на который многие новички автовладельцы не обращают внимание. Производитель рекомендует делать смену ремня один раз на 150 000 км пробега. Новичок водитель прочитал и забыл, пока на мониторе приборной панели не отобразится это число

Новичок водитель прочитал и забыл, пока на мониторе приборной панели не отобразится это число.

Так делать категорически нельзя. Производитель, когда тестирует автомобиль, исходит из легких условий эксплуатации в своей стране или в Европе, Соединенных Штатов Америки. В России дороги отличаются от европейских в худшую сторону, особенно в поселках городского типа, селах. Природные условия: затяжные морозные зимы, снежные завалы, скользкие дороги, жаркие летние сезоны в южных регионах Российской Федерации тоже вносят свою отрицательную лепту.

Такие условия эксплуатации называются экстремальными. В результате износ ременной детали происходит гораздо быстрее срока, указанного производителем. Поэтому российские поставщики настоятельно рекомендуют делать поправку на условия в которых используется машина. А точнее менять через 90 тысяч километров пробега ремень ГРМ.

Подбор ремней

На Королле применяется 2 вида ремней: ГРМ и генератора (двигатели с цепным приводом ГРМ — отдельная тема)

На рынке их достаточный ассортимент, однако к изделиям «ноунейм» следует подходить с осторожностью. Если ресурс штатных ремней 100 000 км (именно при таком пробеге их предписывает менять регламент ТО), то пробег на безвестных изделиях — величина неизвестная

В зависимости от конструкции и комплектации автомобиля, года выпуска, схема привода навесных агрегатов будет отличаться, соответственно, и ремни понадобятся различных артикулов, отличаясь по длине и другим параметрам.

Наиболее распространенные артикулы (из типоразмера — длина 630 мм, ребер — 3):

MEYLE 050 003 0630;
BOSCH 1 987 947 881;
DAYCO 3PK630;
STELLOX 03-00630-SX;
SKF VKMV 3PK630.

Ремни ГРМ рассчитаны на гораздо более высокие нагрузки и стоят в разы дороже. Как правило, они продаются в комплекте с натяжным роликом, замена которого производится вместе с ремнем:

DAYCO KTB243;
SKF VKMA 91006;
FAI TBK110.
