Подсветка багажника автомобиля своими руками

Делаем подсветку

Итак, переходит к созданию подсветки для багажника:

1. Начинать следует с подключения проводов (определите, какой из 2-х проводов + или -, которые идут от света авто). Для этого можно использовать мультиметр, пытаться сделать то наугад опасно. Да и к тому же при неправильном подключении вы можете подключить светодиоды. Проверьте с помощью мультиметра полярность.
2. Разъемы в ламповой розетке вашего авто будут зависеть от имеющегося у вас освещения багажника. Вам требуется только надежное соединение от ваших проводов / источников света и оригинального освещения багажника.
3. На светодиодной полосе вы увидите маленькую пометку, обозначающую положительный и отрицательный провод(+ и -). Вам потребуется припаять два провода на эти небольшие медные пластины. Один провод нужно подсоединить на положительный вывод света, а другой на отрицательный.
4. Конечно, если вы не против того, чтобы немного изменить проводку вашей машины, то рекомендуем выключить существующий штекер и подключиться напрямую к заводским проводам. Сделать это вы сможет, перепаяв провода от светодиодной ленты к существующему проводу или создав систему быстрого соединения.
5. Итак, начинаем установку светодиодной ленты. Обычно такие ленты имеют хорошую клеевую подложку.
6. Затем обязательно вымойте и высушите участок, куда вы планируете установить подсветку. Проверьте, чтобы ничего не мешало приклеить ленты. Различные загрязнения на багажнике могут помешать это сделать.
7. Чтобы хорошо зафиксировать светодиодную ленту используйте горячий клеевой пистолет. Он поможет хорошо и плотно зафиксировать ленту.
8. Теперь останется только подсоединить провода и посмотреть на результат.
9. Готово!

Вот так можно легко сделать своими руками подсветку для багажника! Просто и бюджетно!

Виды гибкой ленты

Подсветка всей передней части автомобиля Основные цвета это красный, синий, зеленый, светодиоды для авто выпускаются еще и желтого цвета. Гибкие изготавливают в нескольких вариантах, перечислю основные.

1. Герметичная в виде обычной, бывает разных цветов

1. Герметичная длиной 30 см. с 15 светодиодами SMD 5050, клеится только нижней стороной, как на обычной.

2. Толстая силиконовая

2. Каждый светодиод находятся в круглом силиконовом цилиндре, с линзой на конце, клеится боком.

3. Трубка в виде одноцветной неоновой подсветки

3. Светодиодная лента для авто помещена в ПВХ трубку длиной 30 или 60 см., световая полоса получается без разрывов, не видно отдельных светодиодов. Цвет бывает белый или желтый. Крепится любой стороной.

4. Двухцветная led трубка, габарит и поворотник в одном READ Как установить розетку viko с заземлением видео

4. Комбинированный вариант ПВХ трубки, светит белым и желтым цветом. Используется одновременно как габарит и поворотник.

Технология и особенности установки подсветки в салон транспортного средства своими руками

Подсветка салона — это не только практичное решение освещённости машины в ночное время суток, но и современный вид тюнинга и декорирования транспортного средства. Изначально нужно перед собой поставить правильные задачи, чтобы результат оправдал ваши ожидания. От того, какие именно участки салона вы желаете оттюнинговать — это могут быть пороги автомобиля, ручки, торпеда, освещение ног водителя, и как подсветка должна срабатывать — при открывании двери, во время включения зажигания или от специальной кнопки, зависит набор инструментов и специфика работы.

А также определитесь, с помощью каких осветительных приборов желаете сделать освещение в салоне автомобиля. Чаще всего для этих целей используют светодиоды или неоновые элементы свечения.

Подсветка двери автомобиля с помощью светодиодов

Декорировать салон транспортного средства можно с помощью светодиодной ленты. Лента более проста в монтаже своими руками, так как имеет специальное самоклеящееся покрытие, потому не требует дополнительных крепёжных элементов. А также она стойкая к ударам и хорошо переносит разные погодные условия.

Покупка специальных светодиодных лент для освещения автомобиля может значительно облегчить работу в их установке, но ценовая категория их значительно выше, чем светодиодов на метраж. Усовершенствовать и приспособить к транспортному средству ленту на метраж необходимо с помощью паяльника.

Для работы понадобится приобрести термоусадочную трубу, светодиодную ленту и электропровода. Для начала примеряем светодиодную ленту к порогу машины и отрезаем необходимый кусок, лучше брать с небольшим зазором. К одному концу светодиодной ленты необходимо припаять два провода минус и плюс. Для удобства можно на их концы установить клеммы мама. Отдельно необходимо подготовить четыре электропровода с клеммами папа.

https://youtube.com/watch?v=YCHvc3irFzk

Места пайки изолируем с помощью термоусадочной трубки. Модули готовы к использованию. Дальше необходимо снять обшивку с дверей и порогов транспортного средства и установить разработанные заготовки.

Два провода с клеммами папа на каждой двери надо вывести через петлю, соответственно они будут торчать из неё. Подтягиваем минусовые провода к концовикам правой и левой двери соответственно. Это будет гарантировать освещение порога именно с той стороны, где открывается машина.

Соединяем минусовые электропровода с диодными модулями, провода с плюсами подключаем к любому постоянному плюсу в транспортном средстве. Это может быть источник штатного света автомобиля, прикуриватель или плюс аккумулятора

Здесь важно не перепутать полярность электропроводов. Проверяем работу установленных светодиодов

Если всё сделано правильно, то они будут светиться при каждом открывании машины. Ставим обшивку на место и наслаждаемся результатом.

Аналогично можно сделать освещение торпеды транспортного средства, ног водителя или дверных ручек. А также минусовые концы проводов можно вывести на отдельную кнопку. В этом случае подсветка будет работать только тогда, когда вы сами её включите.

Установка неоновой подсветки в салоне машины

Неоновые осветительные приборы отличаются рассеянным свечением, что очень привлекает внимание автолюбителей. Хотя с другой стороны, если сравнивать по сроку службы светодиодные и неоновые приборы, то первые отличаются длительным периодом эксплуатации

Если вы желаете именно неоновое освещение салона автомобиля, то проще всего работать с неоновым шнуром. Он продаётся аналогично светодиодным лентам на метраж и устанавливается по такому же принципу. Для монтажа необходимо снять накладки порогов и разложить по наружному краю неоновые шнуры необходимой длины. В идеале при установке обшивки на своё место, она должна стать впритык к неоновому кабелю. Аналогично предыдущему методу электропровода выводим на концовики дверей и на питание.

Неоновые лампы более сложный в установке материал для освещения, так как они склонны к механическим повреждениям и требовательны к условиям эксплуатации. Чтобы установить неоновые лампы, вам понадобятся хомуты, саморезы и алюминиевые уголки. Алюминиевый уголок режется по размеру неоновых источников света и крепится в местах над торпедой с помощью саморезов. То же проделывается сзади на местах для пассажиров. Хомутами прикрепляются неоновые источники света к установленным уголкам. Выводятся провода на датчик открывания двери и питание, чтобы обеспечить включение осветительных приборов на открывание двери.

Независимая подсветка

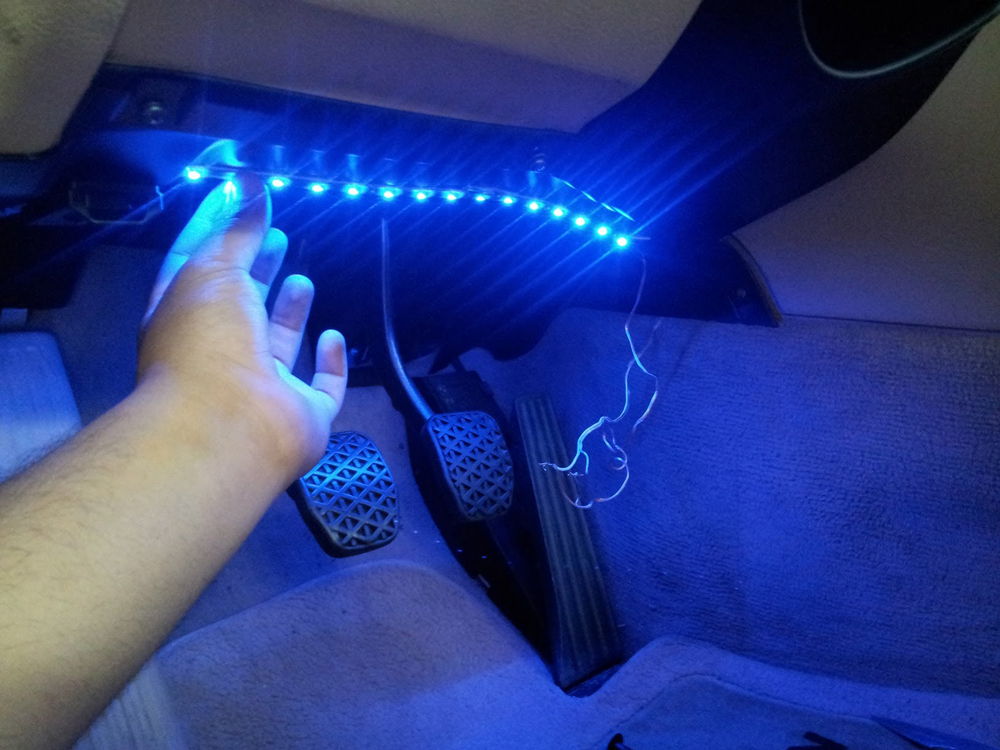

При таком подключении включаться освещение коврика будет только со стороны открытой двери. Это удобно при посадке пассажира, когда нужно осветить конкретную сторону. Для такого подключения вам понадобится минимальное количество провода. Достаточно с каждой стороны подключить ленту плюсом к прикуривателю, а минусом на концевик двери. Подключить минусовой провод можно через отверстие в кузове, через которое пропущены все провода, подходящие к двери. На некоторых моделях для этого придется разобрать панель. Так делают с двух сторон. Это позволяет максимально экономично сделать подсветку.

От габаритов. В таком случае свет под ногами будет гореть, пока у вас включены внешние осветительные приборы. Чтобы, это не мешало движению, то лучше всего сделать освещение не сильно ярким. Подключается тут все также достаточно просто. Минус кидается на корпус автомобиля. Плюсовой провод подключается к наиболее удобной лампочке приборной панели.

В итоге, у вас будет подсветка включаться одновременно с включением наружного освещения. Для большего удобства желательно предусмотреть способ быстрого отключения ленты. Это может быть разъем папа-мама или небольшой тумблер, расположенный в удобном для вас месте.

Заключение

. Многие водители производят различный тюнинг салона. Многие модернизируют «родную» систему освещения. Поэтому вопрос, как сделать подсветку ног в автомобиле своими руками, не редок. В принципе, эта работа довольно простая, достаточно приложить этому процессу руки и голову. Самое сложное это подключить подсветку к питанию, для этого придется частично разбирать обшивку, чтобы протянуть провода.

Установка подсветки днища автомобиля

Итак, начнем:

Необходимо убедиться в работоспособности будущей подсветки до ее монтажа на днище автомобиля. Лучше сделать это в гараже рядом с машиной.
Подсветку можно подключить последовательно или параллельно. Первый вариант подходит для освещения всего днища. К источнику питания подводят два провода. Во втором случае все части подсветки соединяют в параллель и к ИП подводится дополнительный провод

Важно, чтобы при одностороннем питании длина ленты не превышала 5 метров.
Разрезать ленту (по линии среза) на нужное количество частей. Длина составляющих должна исходить из заранее сделанных расчетов + 20 см

Здесь же нужно подготовить провода для соединения отрезков. В местах сочленения ленту лудят и, соблюдая полярность, соединяют.
Подключить готовый макет к источнику питания и изолировать места спайки с помощью термоусадочных трубок. Пользоваться готовыми коннекторами не рекомендуется. Это снижает надежность системы ввиду постоянных вибраций при эксплуатации авто.
Для крепления ленты к профилю будут использоваться нейлоновые стяжки. Липкая лента, скорее всего, отпадет. В местах соединения последних в профиле нужно сделать отверстия. Расстояние между стяжками 10 см.
Нарезать крепежный профиль с запасом в 3–5 см. Дополнительная длина нужна для надежного крепления в местах спайки. Чтобы, так сказать, не болталось. Нельзя допускать провисания или натяжки ленты. Это может привести к разрыву последней.
Продумать заранее место для крепления блока управления и RGB-котроллера в салоне авто. Здесь следуя здравому смыслу необходимо подключить подсветку к питанию.
Важный элемент подсветки – предохранитель. Его необходимо предусмотреть в удобном для обслуживания месте в разрыв положительного провода.
Так как в процессе работы автомобиля RGB-лента может испытывать перегрузки, не будет лишним дополнительно «обзавестись» схемой стабилизации. Это требует дополнительного описания и навыков работы с электроникой. Иными словами работать будет и без этого, но так у подсветки меньше шансов перегореть.

Завершать любые монтажные или ремонтные работы необходимо тестированием готовой системы.

Подсветка днища – эффект полёта

Среди всех вариантов дополнительного внешнего освещения автомобиля наиболее распространённым считается подсветка днища с использованием светодиодов. Сразу стоит сказать, что это весьма дорогое удовольствие, но с другой стороны это именно тот случай, когда деньги тратятся на создание узнаваемого издалека автомобиля. Продуманное размещение светодиодов на днище может создать эффект полёта авто над дорожным полотном, а это весьма эффектно и красиво.

Работа по созданию подсветки днища сопряжена с рядом сложностей, которые связаны с постоянным механическим воздействием окружающей среды (песок, камни, мусор, химикаты, вода) на эту зону машины

Как подключить светодиодную ленту к прикуривателю

Бортовая электрическая сеть автомобиля официально рассчитана на 12 вольт. Но реальное напряжение может достигать 14,5В и выше. Светодиодная лента рассчитана ровно на 12В, и эти 14,5 вольт будут очень негативно сказываться на режиме работы светодиодов.

Прямое подключение светодиодов к прикуривателю рекомендую только в одном случае, если вы будете включать немного на заниженную мощность. Чтобы занизить, надо использовать мощный резистор, который рассчитывается в зависимости от потребления энергии диодной лентой. Проще говоря, номинальный режим диода должен быть при завышенном напряжении. Проведем расчет, 14,5В – 12В = 2,5В Резистор должен понизить питание на 2,5 вольта, подключите подходящее сопротивление и измерьте на нем падение Вольт.

Самый лучший и более сложный вариант, это подключить светодиодную ленту в машине через стабилизатор. Его легко изготовить самостоятельно по схеме, через него можно запитать все дополнительные диодные источники.

Только не путайте драйвер и блок питания, драйвер стабилизатор тока, блок – источник напряжения. Светодиодная ленты для авто подключается именно к БЛОКу. Поэтому брать микросхему питания от светодиодных ламп для авто не рекомендую.

Запитать можно не только от прикуривателя, если он уже занят, но от подсветки в любом месте салона машины.

Подсветка в автомобиль

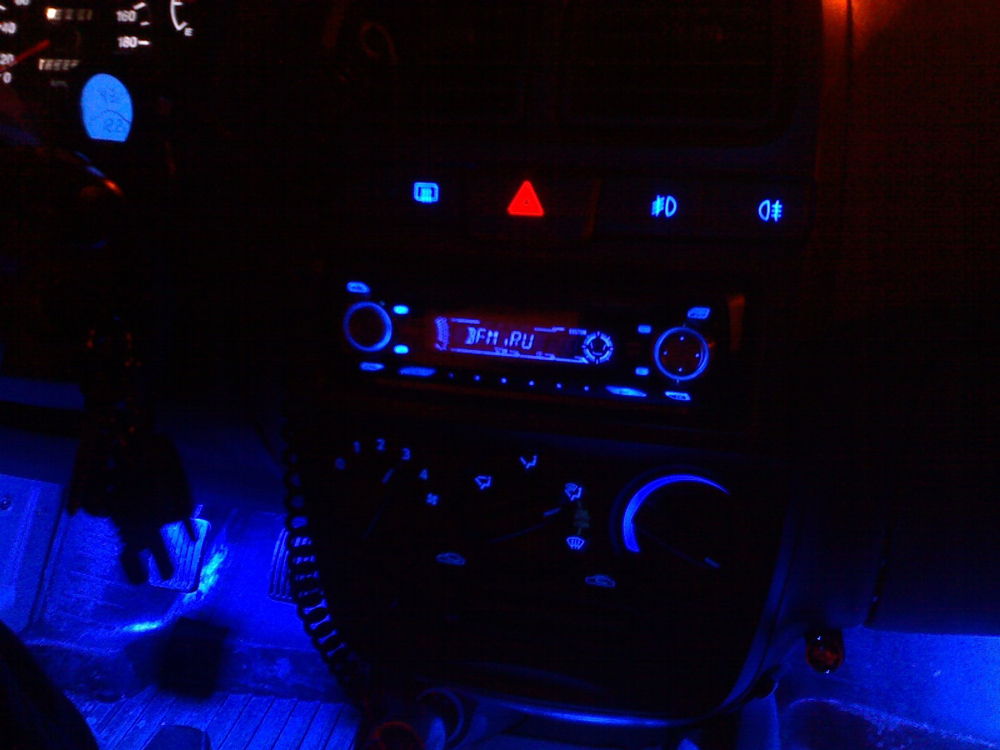

Подсветка салона автомобиля

Среди способов выделить автомобиль из массы таких же и сделать его более эффектным особое место занимает подсветка салона машины. Модернизация такого рода идеально подходит как для иномарок, так и для отечественных авто. Какие из средств подсветки лучше и как выполнить тюнинг своими руками?

Цена на установку подсветки

• Подсветка зоны ног (2 места) за 2500р
• Подсветка зоны ног (4 места) за 4500р
• Подсветка багажника 500р
• Подсветка дверей 2000р
• Установка проэкции логотипа 1600
• Подсветка днища 6500р

Контурная подсветка салона

• Средняя стоимость автомобиля В, С класса 13000р.
• Средняя стоимость автомобиля D класса и кроссоверы 15000р.
• Средняя стоимость автомобиля E класса от 20000р.

Подробнее об услуге можете узнать здесь

Сделаем подсветку салона в Подольске

Какая бывает подсветка салона? Приборы могут включаться при открытии дверей или контролироваться водителем с помощью специального пульта. Но самый лучший вариант – это комбинирование приборов. Если выполнить работу с умом, то мы получим неоновое освещение пола, включающееся при открытии двери и диодную подсветку остальной части салона, работающую от блока-коммутатора.

Подсветка салона автомобиля светодиодными лентами

Светодиодную подсветку можно настроить в зависимости от ваших предпочтений. К примеру, можно сделать так, чтобы она включалась одновременно со стандартным освещением при открывании дверей, а можно им управлять и при помощи электронного блока…. Места установки дополнительных источников света довольно разнообразны. Чаще всего тюнеры предпочитают делать подсветку ног, а также панели приборов. Подсветка салона своими руками делается особо тщательно и кропотливо. Для начала можно заменить все стандартные лампы подсветки на цветные светодиоды. Из соображений этики, цветовая гамма приборной панели, кнопок и подсветки ног должна быть одной и той же. Но это не правило, особенно для людей, которые любят проявлять фантазию.

Подсветка для салона автомобиля может быть:

1. Светодиодной. Основным преимуществом этого варианта можно назвать легкость монтажа. В данном случаи для излучателей не потребуется приспособление для фиксации. Отдельные светодиоды являются миниатюрными, в связи с чем их можно устанавливать даже в гнезда под штатные лампы. Светодиодная лента является ударопрочной и герметичной.
2. Неоновой. Свет у неоновых подсветок является ярким и насыщенным. Подсветка сложна в установке, при этом лампы в установке достаточно капризны. Боятся механических повреждений….

Подсветка днищя автомобиля

Подсветка днища – наверное, самый распространенный вариант светового тюнинга. Конечно, это весьма затратный способ выделиться, но результат способен заставить человека забыть обо всех расходах на такую доработку. Если источники света установлены правильно и клиренс автомобиля не слишком большой, то подсветка днища создает эффект летящего автомобиля

Создается обман зрения, человек не видит колес машины, так как все внимание приковано к рассеянному свету под днищем. Самое главное при установке такой подсветки – скрыть источники света, так как если их будет видно, весь эффект будет потерян

Подсветка дисков и колесных арок

Этот вид подсветки не так распространен, но все равно имеет право на существование. Подсветка колесных арок особенно эффектно смотрится совместно с подсветкой днища, но и как самостоятельный элемент тюнинга, она довольно хорошо справляется со своей задачей. Авто подсветка арок и диски Borbet LV5 — такое сочетание понравится и запомнится многим. Реализовать такую доработку не сложно, и стоит она совсем не много.

С импульсным стабилизатором

Импульсный стабилизатор отличается от вышеописанного тем, что более мощный, не перегревается и характеризуется следующим набором параметров:

1. Большой диапазон подключаемого напряжения – от 4 до 36 вольт и задаваемого на выходе – от 1 до 36 вольт.
2. Возможность регулировки значения силы тока – от 0 до 5 ампер.
3. Автоматическая защита от короткого замыкания и нагрева.
4. Рабочая температура – от -40 до +80С.
5. Коэффициент преобразования – до 95%.
6. Низкая цена – от 3 до 4 $.
7. В основе содержит микросхему LM2596.

Один из существенных плюсов покупного импульсного стабилизатора – компактность – он примерно в 10 раз меньше линейного аналога.

Тип светодиодов в ленте

Под маркировкой скрывается тип и размер светодиода:

SMD — контакты к светодиодам впаяны в саму ленту. Предназначены для монтажа к различным поверхностям.

Цифрами указываются размеры самих светодиодов:

• 2,8 х 3,5 мм — для лент горизонтального свечения мощностью до 0,08 Вт.
• 1х3 мм – применяется в лентах бокового свечения мощностью до 0,08 Вт.
• 5х5 мм – в лампах с тремя кристаллами с высоким уровнем яркости. Самая высокая мощность 0,24 Вт.

Для установки светодиодной ленты в автомашину основным параметром для выбора является класс защиты IP. Самый распространенный – IP65. Но для установки в фары лучше отдать предпочтение лентам с высокой степенью защиты – IP68. А яркость свечения подбирается согласно ГОСТ Р 41.48-2004 и должна быть в пределах 400 – 800 кандел.

Установка подсветки с логотипом

Операции по монтажу светодиодного или лазерного проектора формируются по характеристикам устройства:

• цвет логотипа и выбранная расцветка;
• тип крепления и вид электропитания;
• необходимость в технической оснастке и оборудовании.

В соответствии с перечнем, отдельные манипуляции должны быть исключены или дополнены. Полный список процедур для установки освещения автомобильной двери с выбранным логотипом своими руками:

1. Демонтировать обшивку в месте закрепления системы подсветки. Выполнять подручными средствами с максимальной аккуратностью.
2. Сформировать отверстия соответствующего диаметра в нижней части машинной дверцы. Применять фрезу из комплектации товара или собственное подобное приспособление.
3. Подобрать оптический элемент с логотипом, установить и закрепить проектор. Для врезных модулей используется комплектная гайка.
4. При использовании накладного или штатного модуля проклеить место стыковки скотчем или малярной липкой лентой.
5. Для врезных механизмов подключить питание проектора к штатной электросети 12В. Тщательно заизолировать места соединения.
6. Аккуратно вернуть в первоначальное положение дверную оболочку. Убрать следы внешних работ. Привести автомобиль в первоначальный вид.
7. Оценить точность открытия и закрытия, проверить правильность хода двери. Убедиться в адекватности работы установленной системы.

https://youtube.com/watch?v=L_DT-y0Tc6Y

Специфика монтажа модуля дверного освещения допускает совмещать процедуру с установкой доводчика, проведением сигнализации.

Система подсветки для дверей автомобиля выполняет технологическую и вспомогательную функцию. В темное время суток лазерная или светодиодная проекция освещает часть пространства вблизи от двери, позволяет водителю ориентироваться за пределами автомобиля. В противоположность использованию заводских комплектаций, машина с установленной системой обладает стильным визуальным эффектом и индивидуальным оформлением.

Подсветка с логотипом применяется для передних и задних дверей. Разнообразие линз с эмблемами марок и моделей авто, доступность ассортимента и технологичная простота установки укрепляют товар на рынке кузовных аксессуаров. Приборы удобны в обращении, требуют заурядного повседневного ухода и следования инструкции, отличаются экономичным потреблением электроэнергии, создают комфорт в ночное время.

Светодиоды – что это

Светодиоды представляют собой транзисторы, покрытые подложкой, которые излучают свет при подаче тока.

Сейчас читают

Большой и люксовый RAV4: новая Toyota Harrier представлена…

В каких случаях можно выезжать на вафельную разметку, не…

Из-за динамики конструкции светодиоды создают больше светового потока на ватт, чем традиционные лампы накаливания, при этом используется лишь небольшая часть электрической мощности. Светодиоды не расходуют энергию, из-за этого они относительно прохладны на ощупь. И в отличие от традиционных лампочек, во время использования нет нити накала.

Особенности и нюансы приведенных схем

Установка дополнительного компенсирующего резистора в схему включения светодиодной ленты выполняется просто. Для этого резистор включают последовательно в электрическую цепь по плюсовому или минусовому проводу.

В схему на LM317 придётся добавить два резистора, с помощью которых можно задать желаемое напряжение на выходе. Установка в таких схемах предохранителя не будет лишней.

В самом простом случае питающие провода припаивают к светодиодной ленте. Однако намного практичнее соединиться через специальные коннектора (соединители). В будущем это упростит замену светодиодной ленты на отрезок другого типа.

Подсветка днища автомобиля своими руками

Выполнить установку подсветки днища авто достаточно просто, сделать это можно своими руками, не обращаясь в специализированный центр. Предварительно, следует тщательно продумать, как сделать, чтобы это было красиво, функционально, и не привлекало излишнего внимания сотрудников ГИБДД. Опытные дизайнеры рекомендуют подбирать свет контрастной тональности с кузовом автомобиля. Но это дело вкуса каждого автовладельца.

Для монтажа неонового подсвечивания необходимо:

• Разложить световой комплект на ровной поверхности, и разобраться со всеми его составляющими. Приготовить необходимый инструмент и материалы.
• Установить авто на смотровую яму, эстакаду или домкраты, поскольку все работы будут производиться под машиной. Убедиться в надежности закрепления транспортного средства и безопасности проведения работ.

Провести монтаж неона в авто довольно просто

• Отсоединить минусовую клемму аккумулятора, для гарантии электробезопасности.
• Распланировать места установки светодиодной ленты или неоновых ламп и трубок по периметру днища автомобиля. При этом нужно избегать подвижных элементов и узлов, а также мест скопления проводов.
• При высверливании отверстий для установки скоб крепления трубок, выбирать места, не критичные для функционирования всех механизмов и систем. Просверленное отверстие обязательно нужно обработать антикоррозийным составом и силиконовым герметиком, что убережёт кузов от появления очагов ржавчины.
• Установить световой комплект подсветки, располагая трубки таким образом, чтобы провода, выходящие из них, были сориентированы в сторону к задней части транспортного средства.
• При монтаже подсветки из неоновых ламп (трубок), нужно обязательно предусмотреть установку отражателей, направляющих свет на дорогу. Ленту же из светодиодов просто ориентируют в нужную сторону.
• Преобразователь либо трансформатор, входящий в комплект, размещается в моторном отсеке, в районе АКБ. Его следует прикрепить болтами к элементам кузова.

После закрепления осветительных трубок или ламп неоновой подсветки к днищу авто, их нужно подключить к бортовой электрической сети. При этом обязательно необходимо соблюдать полярность, последовательно соединяя все световые элементы и трансформатор, входящий в комплект. Питание на трансформатор (преобразователь) подаётся от плюсовой клеммы АКБ, а минус соединяется через кнопку выключателя и предохранитель, расположенный под двигателем. В некоторые комплекты неоновой подсветки входит разъём для питания системы от прикуривателя. При монтаже нужно придерживаться электрической схемы подключения, рекомендованной производителем подсветки.
