Подсветка панели приборов для ваз 2106 своими руками

Инструкция по демонтажу шкалы приборов

Снятие обшивки требует проведения работ ключом на 10 и несколькими отвертками. Панель демонтируется, если необходима ее замена, а также при выполнении кузовных работ, поскольку она может стать помехой и повредиться. Действия выполняются в следующем порядке.

В бардачке отвернуть несколько гаек крайнего крепления панели приборов и болтов, расположенных под комбинацией приборов.
Аккуратно, подцепив отверткой, высвободить пластинку из обшивки приемника со вспомогательными узлами регулировки, внутри которой найдется несколько болтиков закрепления панельки радиоточки. Желательно их убрать, при этом поддерживать крепежную планку и не дать ей упасть. Снять панельку приемника.
Сместить гайки закреплений и снять декоративные элементы рулевой колонки.
Стараясь ничего не повредить, при помощи отвертки сместить в панели часы. Желательно сделать маркировку и разобрать проводку, вынуть из часов лампу подсветки и снять их.
Отделить провод от лампы подсвечивания ящика для мелочей.
Вывернуть болты прикреплений, снять рабочую полку.
Сорвать болты крепления внизу панели.
Демонтировать включатель электрического вентилятора отопления салона, маркером отметить места соединения и снять выключатель. Разжав отверткой, убрать ручки отопительных затворок.
Снять панель шкалы приборов. С помощью отвертки приподнять ее в местах фиксирования и вытащить вперед. Отцепить от спидометра трос. Обязательно сделать маркировку пакетников электропроводов, чтобы при установке не запутаться. Расстыковать электропроводку и снять панель шкалы приборов.
Удалить обе боковые декоративные накладки с обрамления ветрового стекла, вывернув три винта закрепления.
Освободить панель радиоприемника, снимая побочные крепежи.
Приподнять и снять панель с ВАЗ 2106.

На этом демонтаж панели приборов ВАЗ 2106 завершен. Сборку проводят в обратном порядке.

Идеи модернизации: фары и все остальное

Фары – глаза автомобиля. Со временем стекла тускнеют, желтеют, а то и вовсе приходят в негодность. Но не это служит причиной для их доработки или полной замены, а желание превратить ваз в зверя с яркими, мощными фарами.

Как ни странно, простой способ улучшения – полная замена. Стоит отметить, что кузовные запчасти на ваз 2106 схожи с деталями BMW, потому менять старые фары будем на новые от BMW.

Процесс не займет много времени. Открываем капот и, выполнив необходимые действия, достаем старые фары. Примеряем новую фару и просверливаем необходимые для установки отверстия, после чего устанавливаем ее и закручиваем крепления. Осталось только грамотно настроить свет, и работа завершена.

Если вы не нашли запчасти на ваз 2106 от инормарок, но все еще желаете обновить фары, потребуется посетить автомагазин и приобрести несколько диодов, которые разнообразят внешний вид авто.

Ангельские глазки придают 2106 брутальности отечественному автопрому

Работаем с панелью приборов

Чтобы шокировать окружающих и доставить себе удовольствие, осуществим тюнинг панели приборов ваз 2106 с помощью светодиодов.

Популярный аксессуар – светодиодная лента. Установить ее самостоятельно несложно, а широкий спектр цветов и яркость привлекает владельцев авто.

Подключается подсветка двумя способами: напрямую к аккумулятору и к проводам, ведущим к торпеде авто. Первый способ привлекает своей надежностью, второй же подкупает возможностью включения подсветки сразу во время зажигания.

Панель приборов газ-3110

Позаботьтесь о наличии двух проводов, выключателей и предохранителя

Устанавливая последний, обратите внимание, что он должен находиться близко к АКБ. Припаяв первый провод, наденьте на него защитную трубку, затем подсоедините второй провод к аккумулятору

Но тюнинг ваз 2106 на этом незакончен

Но тюнинг ваз 2106 на этом незакончен.

Установка двойного стеклопакета

Большинство владельцев авто мечтают установить двойные стекла на ваз. Зачем мечтать, если осуществить задумку несложно?

Так как второе стекло тонированное. оно размещается изнутри автомобиля. Обрезаем с нижнего ребра так, чтобы при установке оставался виден угол стекла и между двумя стеклами было расстояние около 1 мм, иначе поверхности поцарапаются друг об друга. Не забудьте, что при монтаже второго стекла вес двери увеличиться.

Смелые автолюбители не забудут про тюнинг бампера ваз 2106, он позволяет осуществить все задумки и выразить характер автовладельца, с помощью всевозможных рисунков или даже целых сюжетов на бампере. Самостоятельно осуществить покраску непросто, потому лучше обратиться в СТО.

Не бойтесь экспериментировать, и тогда автомобиль станет самым заметным на дороге.

Аэрография
Дефекты покраски
Кузовной ремонт
Материалы
Оборудование
Покрасочная камера
Салон
Теория покраски
Тюнинг

Хотите узнать, как убрать вмятины на машине различными способами
Вы не знаете сколько материала надо, чтобы покрасить авто: тайна маляра
Как удалить коррозию с автомобиля и ржавчину
Удаляем ржавчину на кузове машины: простое решение
Сам сделал и отрегулировал реле давления воздуха для компрессора: узнайте как

Июль 2017
Март 2017
Август 2016
Июль 2016
Июнь 2016
Май 2016
Март 2016
Февраль 2016

Подсветка

В интерьере «шестерки» не так уж много деталей, которые поддаются модернизации. Убранство салона предельно скромное, без изысков. Если проехать в автомобиле ночью, в глаза бросается явный минус, касающийся недостаточного освещения приборной панели ВАЗ-2106. Тюнинг в этом направлении провести можно самостоятельно.

Для выполнения манипуляций по изменению цвета и яркости подсветки, потребуются следующие материалы:

белые приборные шкалы;
три светодиода для больших приспособлений и по одному элементу – для маленьких устройств;
патроны для световых элементов;
специальная пленка-самоклейка;
провода.

Какими они бывают

Штатные

Семерки, которые спускались с волжского завода, оснащались пластиковыми решетками с хромированным покрытием. В центральной ее части находится эмблема решетки радиатора. Хромированное покрытие изделия выделяет передок автомобиля, однако даже несмотря на это, многие принимают решение заменить устройство тюнингованной конструкцией. Штатные установки имеют артикул 2107-8401014.

Алюминиевые

Штатную облицовку семерки можно заменить алюминиевой конструкцией. У алюминия больше преимуществ, чем у пластика с хромированным покрытием, поэтому очень часто владельцы делают свой выбор в пользу алюминиевых решеток радиатора. Для усиления прочности и устойчивости к коррозии, алюминиевая конструкция изготавливается с применением кремния.

Карбоновые

Решетки радиатора из карбона практически невозможно изготовить самостоятельно, поэтому здесь только один вариант — покупка готового заводского изделия. Устройства из карбона отличаются малым весом и высокой прочностью, что положительно сказывается на их эксплуатационном ресурсе.

Пластиковые

Изделия из пластика получили большую популярность, что связано с дешевизной и доступностью этого материала. Черная решетка радиатора ВАЗ 2107 имеет оригинальный вид, и напоминает ВАЗовскую модель 5 серии. Пластиковую конструкцию можно окрасить в любой другой цвет, например, под кузов автомобиля, тем самым достигнув уникальной внешности автомобиля.

Сплошные

Сплошная решетка радиатора пользуется популярностью среди молодежи, и представляет собой конструкцию, которая закрывает всю переднюю часть автомобиля. Под сплошной конструкцией оказываются передние фары головного света, что конечно же влияет на снижение качества освещения дорожного покрытия. Использование сплошной конструкции позволяет очень сильно изменить внешность автомобиля, и сделать его уникальным.

Чтобы изготовить вариант сплошной конструкции, понадобится решетка радиатора ВАЗ 2105, причем в тройном экземпляре. Они соединяются, шпаклюются и красятся, получая в итоге готовое изделие, которое остается закрепить на авто. Чтобы закрепить готовое изделие, понадобится изготовить кронштейн крепления решетки.

Самодельные

Изготовить уникальную установку на радиатор семерки можно самостоятельно. Причем для этого не понадобится тратить много времени и сил, а конечная установка получается порой лучше, чем заводские изделия. Самый простой способ изготовления самодельной решетки радиатора — это дополнительное ее оснащение стальной сеткой с мелкими ячейками или сотами. Эта сетка располагается под основной облицовочной установкой, и при необходимости окрашивается в хромированный или черный цвет.

Несмотря на то, что производство семерки прекращено достаточно давно, однако сегодня выпускается много не только запчастей, но и декоративных элементов для проведения тюнинга. Особой популярностью сегодня пользуются решетки радиатора Файтер и Azard.

Как модернизировать подсветку авто ВАЗ 2106

Классическая подсветка панели приборов «шестерки» довольно тусклая и не удовлетворяет многих автовладельцев. Это затрудняет контроль показаний приборов, что небезопасно на дорогах в темное время суток. Рассмотрим тюнинг панели приборов автомобиля ВАЗ 2106 путем монтажа светлых шкал и увеличения интенсивности подсветки. Главные задачи, которые должен выполнить тюнинг подсветки приборов ВАЗ 2106:

увеличение яркости;
декорирования панели приборов.

Тюнинг классической приборной панели ВАЗ 2106 начинается с приобретения необходимых компонентов: белые шкалы, светодиоды, металлические патроны, краска для стрелок, самоклеящаяся белая пленка, кабель. Процесс модернизации панели приборов — довольно простая операция, которую вполне по силам выполнить самостоятельно, без привлечения специалистов.

Для получения доступа к датчикам снимите щиток.
Демонтируйте все стрелки. Стрелка спидометра снимается таким образом: открутите болты и поверните шкалу влево; дождитесь, когда стрелка замрет, и поставьте отметку маркером. Это положение должно быть зафиксировано, чтобы после сборки спидометр показывал точные параметры скорости.
Выкрутите болты, снимите шкалы и оклейте их новыми белыми деталями.
Чтобы стрелки классических деталей не сливались с новым фоном, покрасьте их в яркий контрастирующий цвет.
Следующим шагом демонтируйте светофильтр.
По краям панели приборов монтируются металлические патроны. Чтобы модернизированная подсветка лучше воспринималась водителем, на приборы с темным корпусом нанесите белую самоклеющуюся ленту.
Пользуясь электросхемой ВАЗ 2106, при помощи кабеля подключите светодиоды.

Тюнинг ручки КПП

Обшарпанный рычаг коробки переключения передач можно обновить тремя способами:

заменить кожух ручки КПП на новый чехол;
установить короткоходный рычаг;
сменить набалдашник.

Новый кожаный чехол на рычаг КПП можно купить в автомагазине. Это уже готовое изделие, которое нужно надеть на рычаг и закрепить в полу или под ковриком специальным кольцом.

Чехол на рычаг КПП может быть как из экокожи, так и из натуральной

Либо можно сшить чехол самому по выкройке.

Чертёж выкройки кожуха можно сделать самому, сняв нужные размеры со старого чехла

Большая часть владельцев «шестёрок» укорачивают рычаг КПП. Для этого рычаг откручивают, зажимают его в тисках и отпиливают ножовкой по металлу примерно 6–7 см.

Рычаг с коротким ходом нравится большинству водителей

Самый простой и доступный способ тюнинга ручки КПП — это замена набалдашника. На рычаг навинчивают новый аксессуар, который украсит интерьер автомобиля.

Набалдашник в ретро-стиле создаст атмосферу 70-х годов

Главный плюс тюнинга — это его уникальность. Для владельцев, влюблённых в свои автомобили, возможность тюнинга вызывает трепет в душе. К тому же тюнингованное авто отражает характер хозяина. Невзрачный автомобиль превращается в машину мечты и приковывает восхищённые взгляды прохожих. Тюнинг — это красиво, поэтому дерзайте и воплощайте свои задумки.

Характерные неисправности щитка приборов

Отклонение стрелки шкал говорит о неисправности прибора и повреждении провода, который соединяет датчик с указателем.

Возможны следующие неисправности элементов приборного щитка:

стрелка на шкале датчика температуры охлаждающей жидкости постоянно находится либо в начальном положении, либо в красной зоне;
стрелка указателя топлива: не выходит из начального положения даже при полном баке, все время лежит в конце шкалы, передвигается рывками и часто возвращается к началу шкалы;
постоянно горит или не загорается контрольная лампочка резерва топлива;
индикатор давления масла не загорается при включении зажигания, горит постоянно, гаснет при высоких оборотах двигателя;
неисправен спидометр, тахометр;
шумит гибкий привод спидометра.

Неисправности приборов устраняются заменой датчиков, контактов, приборов, восстановлением проводки.

Тюнинг панели приборов

Качественный тюнинг панели приборов необходимо проводить, начиная со снятия панели приборов, чтобы при проведении работ было удобно достать все компоненты и составляющие изделия, вплоть до подсветки панели ВАЗ 2106, которую также можно сделать красивой и современной. Подготовительный этап – демонтаж фронтального водительского блока, находящегося под панелью приборов, которая просто облегчает доступ и обзор всех элементов и электропроводки изделия, для изменения внешнего вида которых требуется изготовить или собственноручно купить в автомагазинах.

Прежде всего, это относится к замене циферблатов датчиков на компоненты белого цвета. Контрастность темных шкал панели приборов ВАЗ 2106 придаст приборам современный вид. Их можно выполнить лакокрасочными составами. Для красивого интерьера можно панель приборов, цена которой доступна, обтянуть красивым кожезаменителем, а если позволяют средства – то и кожей.

На начальной стадии панель приборов ВАЗ 2106, фото которой размещено на нашем интернет-ресурсе, требуется подвергнуть зачистке ее поверхности, положить ровный слой специального клея, прижать к поверхности кожезаменитель и дождаться окончания процесса сушки. В финишном варианте необходимо края приклеиваемого материала привести в эстетический вид.

Большой популярностью у автолюбителей пользуется светодиодная панель приборов, исходящий свет от которой просто преображает внутренний интерьер салона транспортного средства. Единственное, что следует помнить, что для больших указателей панели приборов требуется установка двух элементов светодиодного типа, а для изделий малого диаметра достаточно и интеграции одного элемента.

Хорошим дополнением тюнинга панели приборов являются лампочки светодиодного освещения. Для маленьких датчиков можно использовать по одной лампочке, а для спидометра и тахометра придется устанавливать по две штуки.

Приборная панель своими руками

Реконструкция ВАЗ-2106 (тюнинг салона в том числе) может проводиться собственными силами в гараже или возле дома на открытом воздухе. Например, не слишком тяжело произвести своими руками белые циферблаты панели. Найти понравившуюся модель и перепечатать на бумагу. Указатели можно покрасить в темный тон с помощью лака или краски, сделать отверстия там, где они нужны. Саму панель можно обтянуть кожзаменителем. Для этого в первую очередь зачищают старую поверхность, обезжиривают, а затем наносят специальный клей и укладывают материал. После чего дают некоторое время на высыхание.

По окончании процедуры обрезают края оставшегося заменителя. Таким же образом можно обновить весь салон автомобиля.

Разборка панели ВАЗ 2106

1. Торпедо снять в двух местах под панель приборов.

2. Убрать запорные защелки внизу панели.

3. Разъединить провода и приклеить на мамки обозначения, например, спидометр, розетка и т.д.

(перестраховка при сборке).

4. Снять панель приборов.

Снятие приборов, датчиков и панели:

1. Разобрать все приборы и разложить их по видам.

2. Разобрать все датчики и приборы и разложить их по видам. Данная процедура позволит соблюдать удобство и порядок.

Обратить особое внимание на указатели спидометра и тахометра. Именно для этой цели можно использовать медицинские ножницы с загнутыми концами

Ножницы слегка раскрыть, вставить ось прибора между лезвием и осторожно снять стрелки. Подготовительная часть для тюнинга панели проборов шестерки (2106):

Подготовительная часть для тюнинга панели проборов шестерки (2106):

1. Зачистить шкалы. На случай, если клейкая бумага недостаточно плотная и предыдущие шкалы не были видны. (По желанию).

2. Найти во всемирной сети нужный образец шкал и распечатать его на принтере.

3. Заламинировать и вырезать каждую шкалу.

4. Наклеить поверх старых шкал и вырезать необходимые проемы.

5. Заполировать края этих проемов маленькими напильниками (надфилями), используя их в зависимости от формы отверстия.

6. Стрелки приборов покрыть красным лаком, чтобы они смотрелись четко на белом фоне.

шкала приборов на ваз 2106 (шестерку) фото, чертежи

1. Отрезать необходимое количество бумаги-самоклейки древесного цвета и наклеить на панель.

2. Обработать по краям лезвием 2 миллиметра, создавая больший объем для приборной доски.

3. Вырезать отверстия, предназначенные для кнопок и приборов и обработать края круглым надфилем.

4. Черным маркером покрыть ямки ободов и нанести прозрачный лак, для придания большей солидности.

5. Собрать датчики и приборы. Можно использовать отвертку, предназначенную для завальцовки ободов.

6. Прижать обода плоскогубцами.

Заключительная часть по тюнингу приборной панели ваз шестерка:

1. В панель приборов вставить все датчики и приборы.

2. Для регулировки света , чтобы сделать его более рассеянным, можно обработать большие светодиодные лампы на точильном станке, сточив верхнюю выступающую часть.

3. Отшлифовать их войлочным кругом. ( Чтобы свет был ярким. Так как при стачивании поверхность повреждается и свет становится более тусклым, или можно капнуть немного клея момента на головку диода.

4. Если будет нужно, то придется допаять сопротивление ( консультацию по этому вопросу можно получить на любом радиорынке).

5. Заменить новые диоды на старые лампы.

6. Вернуть панель на свое место в обратном порядке, как указано выше.

7. Теперь будут нужны наклейки с обозначениями.

ВАЗ-2106, несмотря на множество современных новых моделей автомобилей, до сих пор пользуется значительной популярностью среди любителей отечественных транспортных средств. Исходя из возраста автомобиля, владельцам таких машин приходится применять разные виды тюнинга, для того чтобы улучшить внешний их облик и внутренний комфорт.

Чтобы улучшить внутренний вид транспортного средства, автовладельцы сталкиваются с вопросом тюнинга торпеды ВАЗ-2106, так как она не отличается значительным совершенством и является первым элементом, на который обращают внимание в салоне транспортного средства

Пошаговая инструкция установки накладки на торпеду

Есть и четвертый вариант модернизации: монтаж накладки на торпеду. Рассмотрим подробнее, как это сделать самостоятельно. Специальная накладка выполняет не только декоративные, но и защитные функции для торпеды. Для более качественного и эффективного выполнения этой работы вначале демонтируйте торпеду, выкрутив крепежные болты.

Далее действуйте в соответствии с инструкцией.

Тщательно вымойте деталь, пользуясь мягкой губкой, чтобы не поцарапать поверхность.
После высыхания нанесите обезжиривающий состав на сопряженные плоскости.
Для большего сцепления клея с поверхностями зашкурьте их мелкозернистой наждачной бумагой.
Отличный результат обеспечит также грунтование поверхности сопряжения накладки равномерным тонким слоем с использованием составов для пластика.
Нанесите клей и соедините накладку с торпедой. Дайте время на полное высыхание и схватывание клея.

Для более надежного крепления в незаметных зонах воспользуйтесь саморезами, так как при слабом контакте накладка при езде может издавать скрипы. Это довольно долговечный тюнинг, но и он несовершенен: под воздействием высоких температур накладка со временем может немного деформироваться.

Пошаговая инструкция установки накладки на торпеду

Далее действуйте в соответствии с инструкцией.

Тщательно вымойте деталь, пользуясь мягкой губкой, чтобы не поцарапать поверхность.
После высыхания нанесите обезжиривающий состав на сопряженные плоскости.
Для большего сцепления клея с поверхностями зашкурьте их мелкозернистой наждачной бумагой.
Отличный результат обеспечит также грунтование поверхности сопряжения накладки равномерным тонким слоем с использованием составов для пластика.
Нанесите клей и соедините накладку с торпедой. Дайте время на полное высыхание и схватывание клея.

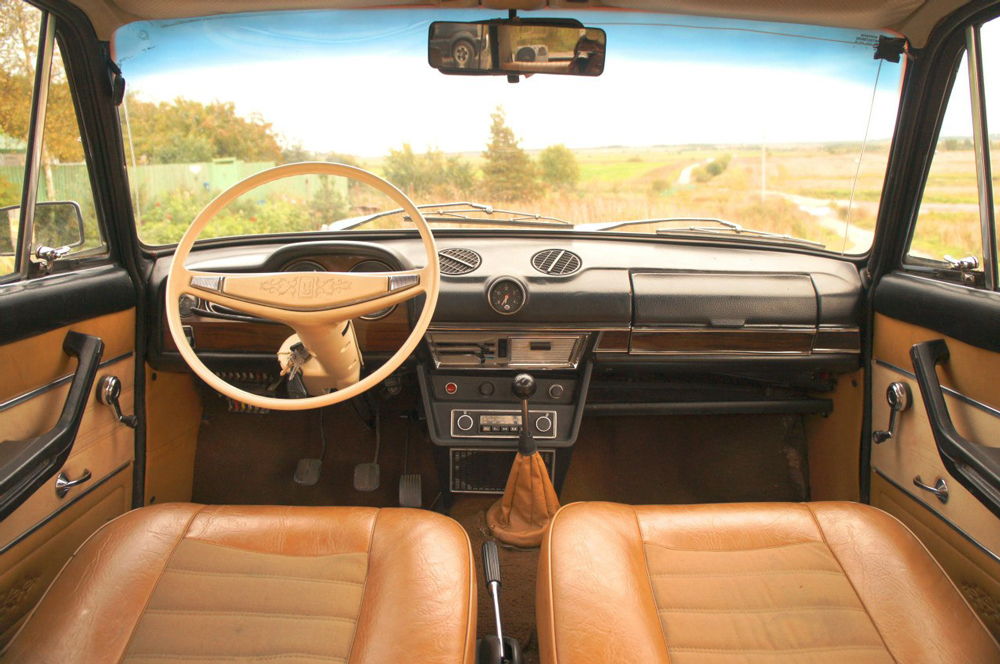

Панель приборов ВАЗ 2106

Штатная приборка обеспечивает контроль показаний и отображает состояние основных параметров автомобиля.

Штатная приборная панель ВАЗ 2106 имеет 5 стрелочных индикаторов, обеспечивает контроль показаний и отображает состояние основных параметров автомобиля

Изделие состоит из следующего перечня элементов:

5 стрелочных приборов;
2 цифровых показателя;
9 лампочек-индикаторов.

Щиток приборов ВАЗ 2106: 1 — указатель уровня топлива; 2 — контрольная лампа резерва топлива; 3 — указатель температуры жидкости в системе охлаждения; 4 — указатель давления масла; 5 — контрольная лампа недостаточного давления масла; 6 — тахометр; 7 — спидометр; 8 — суточный счётчик пройденного пути; 9 — одометр; 10 — контрольная лампа включения дальнего света фар; 11 — контрольная лампа указателей поворота и аварийной световой сигнализации; 12 — контрольная лампа включения наружного освещения; 13 — рукоятка сброса показаний суточного счётчика пройденного пути; 14 — контрольная лампа прикрытия воздушной заслонки карбюратора; 15 — контрольная лампа заряда аккумуляторной батареи; 16 — контрольная лампа включения стояночного тормоза; 17 — выключатель обогрева заднего стекла; 18 — выключатель противотуманного света в заднем фонаре; 19 — выключатель наружного освещения

В щитке устанавливаются такие приборы и индикаторы:

спидометр;
тахометр;
индикатор зарядки АКБ;
датчик температуры двигателя;
счётчик пробега;
обнуляемый счётчик пробега;
датчик уровня масла;
прибор давления масла;
датчик наличия топлива.

Какую приборную панель можно поставить

Если по каким-либо причинам штатная приборная панель вас не устраивает, обновить её можно несколькими способами:

доработать щиток путём улучшения подсветки, наклеивания современных шкал приборов;
установить приборку от другого авто;
изготовить самодельный щиток с установкой необходимых приборов.

В зависимости от выбранного варианта будут зависеть как расходы, так и перечень работ, которые нужно будет выполнить. Подбирая приборную панель от других автомобилей нужно учитывать, что на ВАЗ 2106 многие модели могут попросту не подойти не только размерам, но и по подключению.

От другой модели ВАЗ

Из-за своеобразной конструкции «шестёрочного» щитка приборов подобрать подходящий вариант для замены довольно сложно. Некоторые автолюбители внедряют приборку от ВАЗ 2115, для чего меняют штатную переднюю панель на «семёрочную» и в неё встраивают новую приборную доску. Подобные доработки потребуют приобретения дополнительных комплектующих (датчик скорости, провода, разъёмы), а также правильного подключения штатной проводки к новой приборной панели.

На ВАЗ 2106 можно установить приборку от ВАЗ 2115

От «Газели»

Если возникают мысли о внедрении в ВАЗ 2106 приборки от «Газели», то следует учесть, что у изделий разные схемы подключения, размеры и в целом они имеют большие отличия друг от друга. Поэтому сперва нужно подумать о целесообразности такого рода доработок.

Для установки на «шестёрку» приборной панели от «Газели» потребуется серьёзная переделка

От иномарки

Щиток приборов от иномарки, пусть даже от старой, сделает переднюю панель более красивой и необычной. Однако нужно быть готовым к тому, что вместе с приборкой может потребоваться замена полностью передней панели. Наиболее часто на «классику» устанавливают приборные щитки от BMW e30 и других авто зарубежного производства.

Для ВАЗ 2106 необходимо подбирать максимально подходящую торпеду по приборам и индикаторам

Самостоятельный тюнинг приборной панели

Улучшить приборную панель ВАЗ 2106 собственноручно не так сложно. Вначале освободите размещенную под ней торпеду. Приготовьте автоприборы с модными циферблатами белой расцветки. Циферблаты с белесым окрасом автолюбитель может сделать самостоятельно: во всемирной сети можно найти нужные образцы и размножить их на принтере, используя фотобумагу. В шкале вырезаются отверстия, стрелки приборов красятся темным лаком для контраста с белым циферблатом.

После высвобождения приборная панель покрывается флоком или обтягивается искусственной кожей. Это придаст ей большую привлекательность. Она аккуратно зачищается, промазывается клеем «Момент», на который крепится кожзаменитель, материал разглаживается, после чего панель на некоторое время оставляют, чтобы клей подсох.

Улучшенная приборная панель

В процессе сушки подрезаются излишки кожзама, остатки подгибаются и снова проклеиваются. Можно использовать электроподсветку, состоящую из синих световых диодов, заменив заодно старый светофильтр. Диодными лампочками хорошо дополнить тахометр и спидометр, а для подсвечивания небольших по величине датчиков и приборов хватит одного диода.

Использование вырезанного из войлока круга для канта циферблатов придаст светодиодной подсветке яркий образ. В панели прорезаются дырки под измерительные датчики, удаляется все лишнее, затем вставляются датчики, проводится их подключение к имеющимся проводам.
