Не следят за чистотой трубок кондиционера
Во многих автомобилях трубки кондиционера, подводящие и отводящие хладагент, закреплены так, что значительные их участки проходят в непосредственной близости от стальных элементов кузова автомобиля.
Трубки кондиционера выполнены из алюминия, который по отношению к стали кузова является протектором. В теории электрохимической защиты протекторами называются металлы, которые, разрушаясь сами, защищают от коррозии основной металл. В вашем-то автомобиле лонжерон не прогниет, а вот трубки кондиционера, которые то влажные, то горячие, то холодные, да еще в присутствии соляных растворов с дороги, могут корродировать. Система кондиционирования разгерметизируется, придется менять недешевые трубки, вакуумировать и заправлять систему.
Совет простой. Промывайте такие места водой как можно чаще. А при наличии следов начала коррозионных разрушений обработайте эти места защитными составами. Причем цинкосодержащие препараты не помогут: цинк алюминий не защищает. Нужны изолирующие препараты типа Мовиля.
Как правильно пользоваться отопителем
После пуска мотора установите малую скорость вращения электровентилятора. Сразу направьте воздушный поток на ветровое стекло: пусть прогревается потихоньку, а не скачком, иначе оно может лопнуть от резкого перепада температур. Не переключайте раньше времени скорость вращения вентилятора на повышенную — полýчите лишь холодный сквозняк, ведь непрогревшийся радиатор отдает слишком мало тепла. Поначалу используйте систему рециркуляции, поскольку нагревать более теплый салонный воздух проще, чем забортный. По мере прогрева отключите рециркуляцию, чтобы стёкла не запотевали.
6 ошибок водителя, из-за которых ломается кондиционер, мы проанализировали тут.
Понравилась заметка? Подпишись и будешь всегда в курсе!

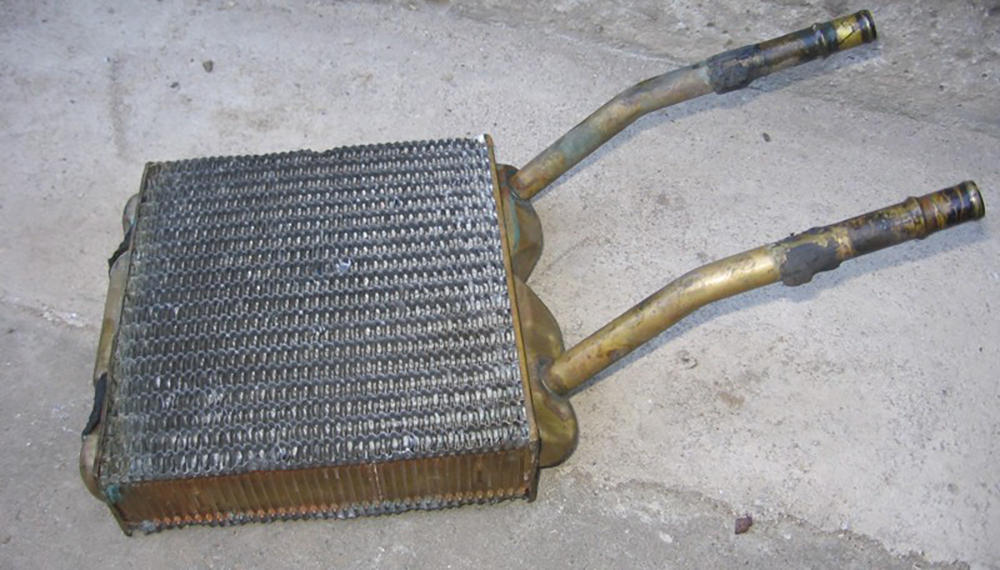

Засорённый радиатор отопителя
Эта проблема характерна для возрастных «немцев». Но использование некачественного тосола, а летом – воды может значительно ускорить процесс образования накипи на стенках трубок печного радиатора. Ухудшение теплоотдачи в совокупности с уменьшением пропускной способности радиатора – вот вам и недостаток тепла в салоне. Промывка печки – один из способов решить проблему, но делать это желательно на снятом радиаторе. Сделать это можно без снятия торпеды, но помучиться придётся:
- демонтируем центральный тоннель – без этого доступа к корпусу радиатора не получить;
- нижнюю половину кожуха печки снимаем, открутив 8 саморезов М5.5;
- осталось открутить два винта, расположенных со стороны моторного отсека, доступ к которым можно получить только снизу (так что желательная яма, подъёмник или эстакада, в крайнем случае – домкрат);
- вытаскиваем кожух в сторону рычага коробки (отводим её в положение 2/4 передачи);
- получаем доступ к радиатору отопителя, крепящемуся скобами-фиксаторами из пластика за вертикальный патрубки, идущие от моторного отсека;
- затем снимаем патрубки радиатора; достаем саму печку, производим её ревизию, или устанавливаем новый радиатор.
Падение уровня антифриза и воздушные пробки
Если отопитель перестал нормально функционировать, он дует холодным воздухом, хотя регулятор выставлен на обогрев, стоит проверить текущий уровень жидкости охлаждения в расширительном бачке.
Самой банальной причиной выступает падение уровня ниже минимальной отметки. Проблема решается путём доливки. Но если после этого антифриз снова уходит, нужно искать место утечки и устранять его.
Аналогичные симптомы демонстрирует печка при попадании в систему воздушной пробки. Обычно это происходит при доливке и замене ОЖ. Но не исключена и разгерметизация системы, из-за чего в неё подсасывается воздух и образуются воздушные пробки.
Чтобы выгнать воздух, следует прогреть машину, аккуратно снять крышку с расширительного бачка, заехать передней частью на небольшую горку и поработать педалью газа.
Что и где надо снимать чтобы достать радиатор? Желательно с картинками.
подскажите у меня на мерседесе слева дует холодный воздух а с права горячий что надо сделать и как
to kuznecovaa: У вас в системе, скорее всего, образовалась пробка. Проверьте уровень охлаждайки, возможно имеется смысл почистить внутреннюю часть печки и заменить воздушный фильтр,
to kuznecovaa: пРОверьте моторчик печки.
to Ermurat: Вот кое-что по теме.
to Ermurat: Сначала надо снять сам отопитель. Как это сделать, описано здесь .
После, уже снять радиатор. Описание тут .
to kuznecovaa: У Вас не работает один контур отопления. Возможно, что проблема просто в заслонке, а может и в клапанах. Подробнее читайте тут .
to erkinova: Подробно распишу как снять торпедо. Тут .
to erkinova: спасибо благадарю
что такое тарпедо, а я имел введу как снять прибор щиток а не торпедо, подскажите пожалуйста заранее спасибо
to erkinova: Торпедо — это переднее часть где находится приборная панель бордачек, руль , регуляторы обогрева/ печки / кондиционера это и есть все торпеда.
Ваш вопрос тне относится к теме обсуждения. Будьте внимательны!
как снять прибор щиток трос отсоединил снизу но прибор двигается на 3 мм и все что-то держит боюсь сломать не могу понять подскажите пожалуйста заранее благодарю
to erkinova: Это к печке как-то относится? Если нет, то пишите в соответствующую тему.
всем привет! подскажите. у меня видимо где-то печь текёт. при включении печки окна начинают потеть и в салоне пахнет антифризом. под поликами влажно (антифриз). как снять печку и где она может треснуть. желатеьно с фото. заранее спасибо!
to nur_egindy: Скорей всего течет с радиатора печки, нужно снимать и делать осмотр.
1.Снять/ установить переднюю панель—————————————————снятие передней панели:Отсоединить/ подключить провод ‘массы’ аккумуляторной батареи (-ей)Снять/ установить рулевое колесоСнять/ установить комбинацию приборовСнять/ установить вещевой ящик и крышкуСнять/ установить динамикСнять/ установить блок-панель управления системы кондиционирования воздухаСнять/ установить нижнюю секцию передней панели (слева)Снять/ установить облицовку под передней панелью слева и справаСнять/ установить деталь (-и) облицовки на стойках в передней стенке кузова (облицовочная рамка стекла)——————————————————————————————————————————Снять/ установить патрубок приточного воздухаСнять/ установить трубки системы отопления
Заслонки и блок управления
Поскольку при прохождении малого круга по системе охлаждения радиатор печки постоянно нагревается, для открытия доступа попадания тёплого воздуха в салон предусмотрена специальная заслонка.
Когда на улице достаточно тепло и необходимости в отоплении салона нет, заслонка перекрывается, вентилятор нагнетает только забортный воздух или охлаждённый воздух из кондиционера.
Тут ситуации могут быть разные. Заслонку может заклинить в открытом положении, и круглый год в машине будет жарко. Лишь же заслонка останется в закрытом состоянии, а при включении печки в салон не сможет заходить тёплый воздух. Придётся разбирать панель и добираться до заслонки.
Но прежде чем это делать, обязательно проверьте состояние блока управления. У Mercedes 124 блок управления печкой достаточно примитивный, что обусловлено солидным возрастом. Поэтому тут основные неисправности связаны с поломкой приводов и тросиков, отвечающих за переключение режимов обдува, направление потоков воздуха в салон и открытие и закрытие заслонки в том числе.
Снять панель управления довольно просто. Обязательно проверьте состояние тросиков и приводов, исправность всех кнопок и регуляторов. Некоторые из них имеют подключение к электросети. Поэтому здесь можно добавить потенциальные проблемы с проводкой, окислившимися контактами.
В крайних случаях, когда блок окончательно вышел из строя, его придётся менять полностью.
Пробой прокладки ГБЦ
Самая неприятная проблема, которая, к счастью, встречается довольно редко. Из-за перегрева двигателя и плохой затяжки головки блока цилиндров в какой-то момент может повредиться прокладка под ней. Если пробой случится между рубашкой охлаждения и камерой сгорания, то газы из неё будут попадать в антифриз, образовывая пузырьки и ухудшая циркуляцию, а в некоторых случаях даже создавая воздушные пробки.
Распознать пробой прокладки можно по густому белому дыму, а точнее — пару из глушителя, который образуется от попадания охлаждающей жидкости в цилиндр. В расширительном бачке при этом будет бурлить воздух, а из-за повышенного давления возможно выкипание и даже выплескивание антифриза наружу.
Что делать
Шутить с этим не стоит. При малейшем подозрении на пробой прокладки ГБЦ лучше немедленно обратиться к мотористам. Если своевременно не устранить проблему, она может обернуться более серьёзными неполадками и дорогостоящим ремонтом двигателя.
Наступают первые морозы, и многие автовладельцы столкнулись с проблемой отопления машины – в салоне печка греет либо слабо, либо не работает совсем. Данная неисправность приносит дискомфорт, поскольку в автомобиле холодно, а также негативно влияет на безопасность движения – стекла замерзают и видимость значительно ухудшается.
Техническая характеристика
Тип системы
| Модели с 4-цилиндровыми бензиновыми двигателями |
Герметичный с поперечным или нисходящим потоком радиатор; вентилятор радиатора с приводом от вспомогательного приводного ремня и электромагнитной муфтой; центробежный водяной насос с приводом от вспомогательного приводного ремня; термостат и отдельно установленный расширительный бачок |
| Модели с 6-цилиндровыми бензиновыми двигателями |
Герметичный с поперечным или нисходящим потоком радиатор; вентилятор радиатора с приводом вспомогательным приводным ремнем и термовязкостной муфтой, центробежный водяной насос с приводом вспомо гательным приводным ремнем; термостат и отдельно расположенный расширительный бачок |
| Дизельные двигатели |
Герметичный с поперечным или нисходящим потоком радиатор; вентилятор радиатора с приводом от вспомогательного приводного ремня и термовязкостной или электромагнитной муфтой; центробежный водяной насос, приводимый в действие вспомогательным приводным ремнем; термостат и отдельно расположенный расширительный бачок |
| Давление открытия перепускного клапана: | |
| – модели до 1987 года | 1,2 бар |
| – модели с 1987 года | 1,4 бар |
| Максимальная температура охлаждающей жидкости: | |
| – модели до 1987 года | 125° С |
| – модели с 1987 года | 129° С |
| Термодатчик электромагнитной муфты вентилятора радиатора | |
| Температура включения | 102° С |
| Температура выключения | 98° С |
Термостат
| Бензиновые двигатели: | |
| – температура начала открытия | 87 ± 2° С |
| – температура полного открытия | 102° С |
| Дизельные двигатели без турбонаддува: | |
| – температура начала открытия | 85 ± 2° С |
| – температура полного открытия | 94° С |
| Дизельные двигатели с турбонаддувом: | |
| – температура начала открытия | 80 ± 2° С |
| – температура полного открытия | 100° С |
Охлаждающая жидкость
| Тип | Смесь дистиллированной воды и антифриза |
| Соотношение компонентов: | |
| – защита до температуры – 37° С | 50% воды и 50% антифриза |
| – защита до температуры – 45° С | 45% воды и 55% антифриза |
| Количество охлаждающей жидкости: | |
| – 4-цилиндровые бензиновые двигатели: | |
| • с автоматической системой обогрева | 8,5 л |
| • с кондиционером | 9,5 л |
| – 6-цилиндровые бензиновые двигатели SOHC: | |
| • с автоматической системой обогрева | 9,0 л |
| • с кондиционером | 9,5 л |
| – 6-цилиндровые двигатели DOHC | 9,0 л |
| – 4-цилиндровые дизельные двигатели: | |
| • с автоматической системой обогрева | 8,5 л |
| • с кондиционером | 9,0 л |
| – 5-цилиндровые дизельные двигатели без турбонаддува: | |
| • с автоматической системой обогрева | 9,0 л |
| • с кондиционером | 9,5 л |
| – 5-цилиндровые дизельные двигатели с турбонаддувом | 9,0 л |
| – 6-цилиндровые дизельные двигатели без турбонаддува: | |
| • с автоматической системой обогрева | 9,0 л |
| • с кондиционером | 9,5 л |
| – 6-цилиндровые дизельные двигатели с турбонаддувом | 10,0 л |
Моменты затягивания
| Водяной насос к крышке: | |
| – 4-цилиндровые бензиновые двигатели | 10 Нм |
| – 6-цилиндровые бензиновые двигатели | 23 Нм |
| – дизельные двигатели | 10 Нм |
| Шкив водяного насоса: | |
| – 4-цилиндровые двигатели | 15 Нм |
| – 6-цилиндровые двигатели SOHC | 10 Нм |
| – 6-цилиндровые двигатели DOHC | 15 Нм |
| – дизельные двигатели | 15 Нм |
|
Вентилятор радиатора к электромагнитной или термовязкостной муфте: |
|
| – 4-цилиндровые двигатели | 27 Нм |
| – 6-цилиндровые двигатели SOHC | 10 Нм |
| – 6-цилиндровые двигатели DOHC | 10 Нм |
| – 4-цилиндровые дизельные двигатели | 25 Нм |
| – 5- и 6-цилиндровые дизельные двигатели | 10 Нм |
|
Термовязкостная муфта вентилятора радиатора к водяному насосу |
45 Нм |
| Электромагнитная муфта к водяному насосу | 6 Нм |
| Пробка слива охлаждающей жидкости с радиатора | 2 Нм |
| Крышка кожуха термостата: | |
| – 4-цилиндровые бензиновые двигатели: | |
| • с металлическим кожухом термостата | 10 Нм |
| • с пластмассовым кожухом термостата | 8 Нм |
| – 6-цилиндровые бензиновые двигатели | 6 Нм |
| – дизельные двигатели | 10 Нм |
|
Кожух термостата к головке блока цилиндров на 4-цилиндровых бензиновых двигателях |
20 Нм |
Renault Megane Бортжурнал замена, ремонт двигателя отопителя салона
Ремонтируем систему своими руками
Многие ремонтные работы можно произвести самостоятельно, как на бензиновых, так и на дизельных моделях. Выяснив причину плохой работы печки, необходимо устранить неисправность.
Снять вентилятор на Рено Меган всех трех поколений не очень просто. Для того, чтобы демонтировать вентилятор с моторчиком, который не включается, необходимо выполнить следующие действия:
- Убираем пластиковую накладку, которая находится возле педалей (справа). Делать это нужно аккуратно, чтоб не повредить хрупкие пластиковые защелки. Проворачиваем датчик стоп-сигнала против часовой стрелки, и вынимаем его.
- Отсоединяем разъем педали газа и вынимаем ось тормоза, удалив предварительно стопорную шайбу и опустив фиксатор вниз. Ключом на 13 откручиваем гайки крепления педального узла и демонтируем его.
- Внутри образовавшейся ниши находим нужную деталь (для этого необходимо воспользоваться фонариком). Вынимаем узел вентилятора, отсоединив разъем.
- Для того чтоб вынуть вентилятор, необходимо нажать на фиксатор и повернуть его против часовой стрелки. Извлечь деталь из штатного места довольно сложно, так как мешает шток тормозов. Можно аккуратно достать его, между трубками антифриза. Действовать нужно предельно внимательно, чтоб не повредить крыльчатку отопителя. Осмотрите деталь на предмет засора и механических повреждений, из-за которых он может не включаться.
Замена радиатора необходима в случае его протекания или засора. Для того чтоб совершить ремонт радиатора нужно выполнить следующие действия:
- Отсоедините провода от АКБ, начиная с минусового. Далее пережмите шланги, чтоб не вытекла охлаждающая жидкость, и откройте крышку лючка, который ведет к нижнему кожуху.
- Откройте щиток на панели приборов, который размещается сбоку. Теперь отключите колодку датчика и корректора фар и поставьте включатель режима на минимальное открытие заслонки.
- Отсоедините воздуховоды и отведите шланг вниз, а также уберите переднюю часть воздуховода, распределяющую воздушные потоки, и уберите жгут проводов в сторону. Отогните коврик салона и демонтируйте нижнюю часть кожуха.
- После чего открутите четыре болта щитка приборной панели и откройте ее. Для того чтобы охлаждающая жидкость из радиатора не вытекла на землю, подставьте под низ подходящую емкость.
- Теперь отодвиньте радиатор, открутите хомуты, удалите шланги радиатора и выньте деталь.
- Установка отопителя производится в обратном порядке. При этом не забудьте поставить новые прокладки, подсоединить все провода и датчики. Убедитесь, что радиатор включается и нормально греет. Устанавливайте защитные пластиковые элементы только после того, как система прошла проверку, датчики работают и протеканий охлаждающей жидкости не обнаружено.
Виды поломок и способы их устранения
- Не работает вентилятор. Первое, что необходимо сделать, проверить целостность контактов и электропроводки, а также предохранители и датчики. Если все соединения в порядке и предохранители не сгорели, значит, причина того, что он не включается – выход из строя моторчика.
- Горячий воздух не поступает в салон. Причин того, что печка не греет, или греет очень плохо, может быть несколько. Прежде всего, следует проверить исправность воздушной заслонки, воздуховодов, и сменить фильтр салона. Если эти меры не помогли, возможно, что в радиатор не поступает охлаждающая жидкость (подводящий патрубок холодный) или забит радиатор.
- Отопитель «свистит». Если при включенной печке из нее доносится вой и скрежет – это означает, что необходимо произвести ремонт вентилятора. Скорее всего, в нем износились подшипники или стерлись щетки моторчика.
- Другие неисправности. Одна из наиболее распространенных поломок – вентилятор работает только на одной из скоростей, и не греет на остальных. В таком случае следует искать сгоревшее сопротивление (датчики) вентилятора при помощи мультиметра. Сгоревший датчик, который не включается, следует заменить новым. Если вы не хотите его паять, можно поменять полностью весь блок сопротивлений с датчиками. Печка может не греть из-за поломки включателя в салоне. Иногда из строя выходят воздушные заслонки, которые перекрывают поток воздуха.
Не нагревается охлаждающая жидкость
Часто бывает так, что мотор еще не прогрелся, а водитель уже паникует. Если под капотом наддувный дизель или бензиновый турбомотор с непосредственным впрыском, ждать придется долго! КПД у них выше, чем у атмосферных моторов, то есть больше энергии преобразуется в полезную работу, а не в тепло, потому такие двигатели прогреваются медленнее. В движении прогрев значительно ускоряется, а значит и печка раньше задует горячим воздухом.
Мотор может не прогреваться из-за неисправности — например, если забарахлил термостат. Когда его клапан теряет герметичность, жидкостный насос постоянно гоняет охлаждающую жидкость по большому кругу — через радиатор. Бывали и более комичные ситуации: в былые времена многие новенькие Волги не желали прогреваться потому, что у них не было термостатов — перегонщики снимали их по дороге от завода к месту продажи. Метод лечения прост: установка нового термостата.
Более неприятная и трудноустранимая неисправность — плохая циркуляция охлаждающей жидкости через радиатор отопителя. Причины? Загибаем пальцы: радиатор забился отложениями (или препаратами для устранения течи), перегнулись шланги, не работают краны отопителя (обычно такое случается после вмешательства нерадивых ремонтников). Возможны и более экзотические причины — от воздушных пробок в радиаторе отопителя до изъеденных коррозией крыльчаток насосов. Методы ремонта тоже понятны: прочистить, разогнуть, заменить.
Наконец, если на улице реальный колотун (под минус тридцать), то для ускорения прогрева мотора не стоит пренебрегать таким древним приемом, как картонка перед прорезями радиатора. Неэстетично, зато эффективно. Поможет и специальное теплое одеяло под капот.
Предохранители, реле и электрика
Если моторчик перестал подавать признаки жизни, или вообще не запускается то, скорее всего, неисправность вызвана перегоранием предохранителя. На Шевроле Лачетти эти элементы располагаются, как под капотом, так и в салоне. Конечно, на крышках блоков предохранителей можно найти распиновку, но не всегда.
За отопление и вентиляцию салона в подкапотном блоке отвечают:
| ef6 | 20 | Вентилятор системы охлаждения |
|---|---|---|
| ef8 | 30 | Вентилятор системы охлаждения |
В салоне, со стороны водительской двери, на боковой части торпеды, также имеется ряд предохранителей, которые отвечают за вентиляцию. Их тоже стоит проверить:
| f7 | 20 | Кондиционер, печка |
|---|---|---|
| f22 | 15 | Печка, кондиционер |
Чтобы проверить предохранитель, его необходимо вынуть с блока управления, посмотреть — цела ли нить внутри. Если имеется разрыв, то предохранитель стоит сменить. Не стоит забывать учитывать номинальную мощность.
Разрывы в электроцепи или повреждения проводки стоит учитывать при поиске неисправность. Ищем неисправную цепь и устраняем повреждения. Для этого необходимо располагать электросхемой и её расшифровкой.
Схема соединений системы отопления, вентиляции и кондиционирования: 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — блок управления вентиляцией, отоплением и кондиционированием; 4 — переключатель режимов работы вентилятора; 5 — выключатель кондиционера; 6 — лампа подсветки; 7 — реле электровентилятора отопителя; 8 — дополнительный резистор электродвигателя вентилятора; 9 — ЭБУ Sirius D4; 10 — ЭБУ MR – 140; 11 — ЭБУ HV-240; 12 — электродвигатель вентилятора отопителя; 13 — регулятор яркости подсветки приборов.
