Дополнительная помпа

Как установить дополнительную помпу на печку ВАЗ 2110

В холодное время года почти все водители задумываются об эффективности работы печки в собственном автомобиле. Существует большое количество автомобилей, печка в которых обеспечивает не самый лучший прогрев салона во время работы двигателя на холостых оборотах. Данную проблему вполне успешно решает установка дополнительной помпы на печку ВАЗ 2110. Постараемся разобраться, что это за помпа и как производится ее установка?

Зачем нужна дополнительная помпа

Если вы владелец данного автомобиля, то, наверняка, заметите, что горячий воздух из заслонок можно наблюдать только тогда, когда обороты двигателя достигают отметки, хотя бы 2000 об/мин.

При работе же на холостых оборотах, вентилятор печки выдувает только теплый воздух. Все дело в том, что от частоты вращения обычной помпы зависит скорость циркуляции тосола по всей системе охлаждения, а чем быстрее происходит циркуляция, тем выше температура трубок, которые расположены в радиаторе печки.

Проблему решает установка специального механического устройства – дополнительной помпы, которая ускоряет циркуляцию охлаждающей жидкости и помогает сохранить температуру салона даже при работе двигателя на холостых оборотах.

На первый взгляд покажется, что такая система придумана обычными гаражными мастерами, которые просто облегчили себе жизнь, стараясь не менять корень конструкции системы. Однако это не так, потому что данную технологию уже давно и успешно применяют даже на мировых брендах, таких как, BMW или даже Mercedes Benz.

Как установить дополнительную помпу?

Прежде чем приступить к выполнению работ, нужно приобрести все самое необходимое. В этот список включают:

• Электрический насос от автомобиля «Газель». Он и будет той самой помпой.
• Реле, в котором контакты нормально разомкнуты. Идеально для этого подходит реле стартера от ВАЗ 2108.
• Хомуты под шланги в количестве не менее 5 штук.
• Армированный шланг. Длина куска должна составлять не менее 1 метра (с запасом).

Теперь слейте тосол из радиатора и блока цилиндров. Кстати, это отличная возможность поменять тосол, если в этом есть необходимость, поэтому в список выше можно включить и новый антифриз.

Чтобы повысить эффективность помпы, выверните из нее четыре шурупа и снимите верхний корпус. Внутри стоит прокладка, которую нужно хорошенько обработать герметиком и все это собрать. Однако теперь, крепление корпуса нужно выполнить при помощи длинных болтов и гаек. Так вы обеспечите наилучшую герметичность будущему насосу.

Место установки помпы выбирается водителем самостоятельно. В этом случае есть только одно главное требование: насос должен быть подключен именно в тот шланг, который ведет к радиатору печки. В противном случае насос можно повредить.

Шпилек крепления насоса под капотом достаточно, поэтому с размещением насоса проблем быть не должно.

Теперь остается самое главное – включить в работу дополнительную помпу. Питание будет осуществляться от клапана рециркуляции, поэтому схема будет следующая:

1. Отключите от клапана рециркуляции бело- и желто-голубой провода. Первый провод включается к контакту реле под номером 85, а второй к контакту 30. Контакты 30 и 86 нужно также соединить с помощью перемычки.
2. Контакт под номером 87 подключается к проводу самой помпы. Чтобы проверить работу помпы, достаточно нажать на копку. Все остальное нужно просто подключить «на массу». Если она вращается, значит, все сделано правильно.

Соединять все шланги нужно при помощи герметика. После проведения работ, залейте тосол и проверьте работоспособность помпы. Обнаруженные течи рекомендуется устранить. Вот так легко можно установить дополнительную помпу от газели на автомобиль ВАЗ 2110.

Водяной насос, помпа Газель Бизнес на двигатель УМЗ-4216 ЕВРО-4

помпа умз-4216, насос водяной газель бизнес

насос водяной газель бизнес, помпа умз-4216 на газель бизнес

Цена 2000 руб.

Дополнительная помпа на Газель нового образца (г.Калуга), диаметр шланга 18 мм.

Цена 1100 руб.

Дополнительная помпа на Газель старого образца (г.Калуга), диаметр шланга 16 мм.

Цена 1100 руб.

Помпа (водяной насос) для Газель на 406-й двигатель «обычная».

Помпа Газель ( водяной насос Газель) на 406-й двигатель Евро-2 «обычная», без электро магнитной муфты.

Цена 1800 руб.

Основные сведения об изделии. Помпа электрическая (водяной насос с электромагнитной муфтой привода вентилятора 4063.1307007-10) в свою очередь для Газель, Газель 2310 и Соболь-2217. Насос водяной с электромагнитной муфтой (ЭММ) привода вентилятора предназначен только для охлаждения и автоматического поддержания теплового режима двигателей автомобилей семейств «Газель», «Газель 2310» и «Соболь-2217». Насос безусловно рассчитан на эксплуатацию при температуре от минус 45° до плюс 100°С и относительной влажности воздуха до 98 % при температуре воздуха плюс 25°С. Транспортирование изделия производится в закрытых транспортных средствах в соответствии с правилами перевозки грузов, действующих во всяком случае на транспорте данного вида. Условия транспортирования и хранения насосов в части воздействия климатических факторов должны соответствовать группе условий 2 «С» ГОСТ 15150, в части воздействия механических факторов — только категории «С» ГОСТ 23216.

Основные технические данные изделия. Помпа Газель электрическая (на самом деле водяной насос с электромагнитной муфтой привода вентилятора 4063.1307007-10) на Газель. Напряжение питания на самом деле — 10,8 — 15В, потребляемая электрическая мощность — не более 50 Вт. К тому же передаваемый крутящий момент при напряжении 12В — не менее 20 Нм (2,0 кгс. м). Максимальная частота вращения всего лишь — 6500 мин, масса насоса — не более 3,75 кг.

Срок службы и хранение помпы электрической, водяного насоса с электромагнитной муфтой привода вентилятора для Газель.

Насос до начала эксплуатации должен находиться законсервированным и только в упаковке предприятия-изготовителя в складских помещениях. Гарантийный срок хранения насосов, поставляемых в запасные части в свою очередь — 3 года с даты изготовления. Гарантийный срок эксплуатации насосов устанавливается равным гарантийному сроку автомобилей, на которые они установлены и исчисляется со дня передачи товара в итоге потребителю.

Инструкция по монтажу изделия

В общем помпа электрическая (водяной насос с электромагнитной муфтой привода вентилятора 4063.1307007-10) на Газель. Прежде всего отключить аккумуляторную батарею. Кроме того слить охлаждающую жидкость из радиатора и присоединительных патрубков. Кроме того демонтировать облицовочную решётку радиатора и радиатор охлаждения двигателя и снять вентилятор.

Как установить дополнительную помпу

Монтаж дополнительной помпы на печку ВАЗ может производиться в подкапотном пространстве или под салонной панелью. Первый вариант является предпочтительным, так как при этом в салон не попадает звук работы насоса, а также отсутствует риск залить салон антифризом при его протечке. В зависимости от места установки, агрегат может крепиться на место крепления штатной подкапотной шумоизоляции или на дополнительные кронштейны.

Установка дополнительной водяной помпы на ВАЗ-2110 и другие модели отечественного автопрома производится на подающий патрубок отопителя. Таким образом удается достигнуть более активного нагнетания ОЖ в «печной» радиатор и увеличения теплоотдачи.

Перед тем, как поставить дополнительную помпу, антифриз сливают. После этого патрубок на месте предполагаемого монтажа с помощью острого лезвия разрезают пополам, а получившиеся концы надевают на выходы насоса

Важно следить, чтобы стрелка, нарисованная на одном из выходов и обозначающая направление циркуляции жидкости, была направлена в сторону радиатора. Патрубки, надетые на выходы, фиксируют с помощью хомутов

Лучше применять винтовые хомуты марки «Norma», так как продукция менее известных брендов часто имеет острые края и режет патрубок.

Статья в тему: Утепление двигателя машины в мороз

Схема подключения к бортовой электросети может различаться в зависимости от того, какие цели ставит перед собой автовладелец. Если помпа устанавливается для более эффективного охлаждения, имеет смысл подключать ее таким образом, чтобы она работала постоянно при включенном зажигании. Подключить агрегат можно непосредственно от АКБ, однако замыкаться цепь должна с помощью реле, которое активируется после поворота пускового ключа.

Если дополнительный насос в системе отопления планируется устанавливать для улучшения работы печки на ХХ, подключать его лучше через кнопку. При этом в цепь питания будет входить реле, предохранитель, кнопка включения помпы и АКБ. Электричество подводят по однопроводной схеме. «Минусом» в этом случае является кузов машины. Использовав такую схему, автовладелец получает возможность включать помпу только тогда, когда в этом есть необходимость. На заметку: лучше установить дополнительный насос, использовав вторую схему подключения электропитания, так как в сильные холода его длительная работа может привести к недогреву мотора и связанным с этим неисправностям.

Инструкция по замене мотора печки

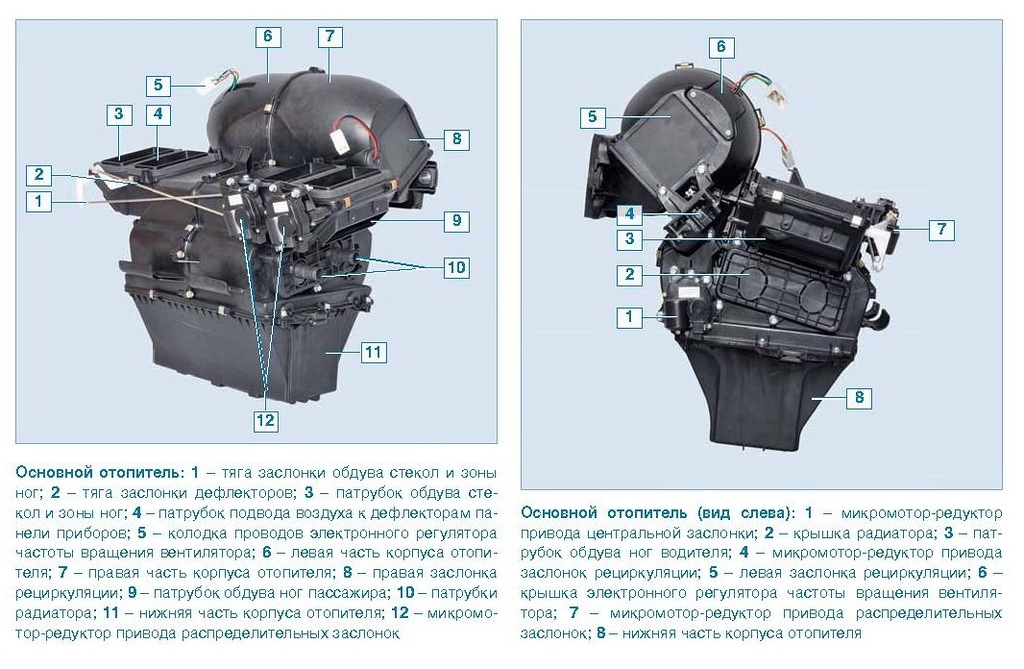

Устройство и обозначение элементов отопительного узла Газели

О работе и особенностях отопительной системы мы рассказывать не будем, поскольку и так понятно, как она функционирует и в каких режимах может работать. Если печка Газель не работает, то вполне возможно, что причиной тому является электрический мотор отопителя.

Как отремонтировать систему отопления с такой проблемой:

1. Сначала приступаем к демонтажу центральной консоли. Когда она будет демонтирована полностью, вы сможете увидеть резистор регулятор скорости движения электродвигателя. Даже если резистор выгорел, не факт, что проблему решит его замена.
2. Чтобы получить доступ к электродвигателю, необходимо демонтировать железный фиксатор самого отопителя и центральной консоли. Разумеется, для этого потребуется также отключить все провода от блока управления отопителем.
3. Сделав это, вы сможете снять отопительный узел. Чтобы получить доступ непосредственно к электродвигателю, нужно разобрать корпус печки.
4. Когда вы увидите электромотор, просто отключите его и отсоедините от всех креплений, поменяйте на новый. При демонтаже отопителя вы можете столкнуться с проблемой заводского брака — патрубок, к которому подключен радиатор отопителя, может быть наглухо перетянут фиксатором. Из-за этого антифриз будет с трудом поступать в радиатор. Исправьте проблему.
5. Если в процессе ремонта вы заметили другие проблемы, к примеру, протекает, то сам краник необходимо будет заменить (автор видео о замене электродвигателя отопительной системы газели — Дмитрий Кутин).

Назначение устройства

Радиатор используется для того, чтобы охлаждать нагретую жидкость потоком воздуха, причем, для того чтобы обеспечить повышенную теплоотдачу, он оснащается специальным трубчатым устройством. Вместе с основным радиатором часто предусматривается также установка дополнительного оборудования, такого как радиатор системы рециркуляции отработанных газов и масляный. Последний используется для того, чтобы обеспечивать снижение температуры масла в смазочной системе.

Теплообменник отопителя используется для того, чтобы нагревать воздух, который проходит через него. Для обеспечения более эффективной работы данного элемента его принято устанавливать непосредственно в том месте, где нагретая охлаждающая жидкость выходит из двигателя.

Чтобы компенсировать изменение объема жидкости из-за температуры, принято устанавливать в систему специальный расширительный бачок, вследствие чего заправка будет осуществляться именно через него.

Чтобы жидкость нормально циркулировала в системе, в нее может устанавливаться электропомпа («Газель»). Характеристики такого устройства предусматривают наличие разного привода: ременного, шестеренного и еще множества других. В некоторых моделях двигателей, оснащенных турбонаддувом, для обеспечения нормального охлаждения наддувочного воздуха и турбокомпрессора принято устанавливать дополнительную помпу, подключаемую блоком управления.

Термостат позволяет регулировать общее количество охлаждающей жидкости, которая проходит через радиатор, за счет чего сохраняется оптимальный температурный режим. Термостат принято монтировать в патрубок, устанавливая между рубашкой охлаждения и радиатором.

На достаточно мощные двигатели принято устанавливать термостат, оснащенный электрической системой подогрева, с помощью которого достигается возможность двухступенчатого регулирования температуры жидкости. Для такого контроля в его конструкции предусматривается три разных рабочих положения, а при полной нагрузке на двигатель при помощи электрического подогрева осуществляется его полное открытие, после чего температура жидкости уменьшается до 90 °С, а также уменьшается склонность двигателя к возможной детонации. В остальных ситуациях жидкость, которую перекачивает электропомпа («Газель»), характеристики температуры должна иметь на уровне 105 °С.

Техника подключения устройства – что с чем соединять?

Жильцы дома не получат качественного обогрева, если насос не будет подключен правильно. В процессе подключения устройства к электросети систем естественной циркуляции используют автоматический предохранитель. Для монтажа последнего стоит выбирать место на расстоянии не менее 70 см от главного котла. В системах принудительной циркуляции насос начнет работать после включения теплового реле. С целью обеспечения одновременной работы встроенного и дополнительного насоса второй прибор потребуется соединить с реле или же вывести его параллельно к первому прибору.

В котлах электрического типа устройства для циркуляции стоит подключать непосредственно к котлу. В таком случае насос будет срабатывать только в момент подогрева жидкости. Фильтр для очистки необходимо устанавливать перед корпусом насоса. Клапан, прикрученный в верхней части байпаса, дает возможность продувать трубопровод, выводя из него скопившейся там воздух.

Чтобы нагретая вода веселее текла по трубам, в системах отопления частных домов предусматривается установка циркуляционного насоса. Такое решение дает ощутимые преимущества. Но главный вопрос, волнующий домовладельцев и освещенный в данном материале, — где лучше поставить насос и как правильно выполнить его монтаж. Ведь основную часть споров и сомнений вызывает как раз место врезки агрегата. А заодно разберемся, как выполнить его подключение к домовой электросети своими руками.

Зачем нужен дополнительный обогрев

Во время хранения автомобиля на открытых стоянках металлический кузов авто быстро остывает. Стекла изнутри покрываются тонким слоем конденсата, который позже превращается в ледяную корку. За несколько часов стоянки практически все части, включая все ряды кресел, получают температуру окружающей среды.

Регулировка отопления из салона

Утром водитель пытается быстро привести холодный автомобиль к нормальной температуре, но для такого стрессового состояния машины одной печки будет мало. Даже если начинать движение на плохо отогретом автомобиле, то для выхода его в нормальный температурный режим, можно прождать не один час.

Замерзший водитель неэффективно выполняет управление автомобилем

Он находится в стрессе и при этом может терять внимание и контроль за дорогой. Это может привести к аварийным ситуациям. Это интересно: Выбираем синтетическое или минеральное масло самостоятельно

Это интересно: Выбираем синтетическое или минеральное масло самостоятельно

Диагностика своими руками

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.

READ Как установить мультиэкран триколор тв на планшет

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Статья в тему: Как уменьшить расход бензина автомобилем

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.

Работает только последняя скорость либо отсутствует одна из скоростей

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

Проверка резистора

Проверить добавочный резистор можно с помощью мультиметра. Для этого достаточно измерить сопротивление на выводах резистора и сравнить показания с эталонными значениями для вашего авто

Обратите внимание на термопредохранитель, который при коротком замыкании может перегореть, также нередки случаи отпаивания элемента вследствие чрезмерного нагрева резистора. Подобрать похожий резистор можно в магазине радиодеталей

На представленном ниже видео показан процесс обслуживания неразборного моторчика печки. Единственное, что мы не можем рекомендовать — избавляться от термопредохранителя!

Чем поможет водителю новая помпа в системе охлаждения

Куда ставить новую помпу отопителя? Обычно такой монтаж выполняют в разрыв, созданный при помощи патрубка, идущего к радиатору отопителя салона. Для этого можно снять и разрезать штатный патрубок. Используя соединительные шланги в разрыв встраивается новый насос для отопителя.

Основная причина, по которой водители задумываются о вспомогательном насосе, — на холостых оборотах в салон поступает слабый обогрев. Воздух становится по-настоящему горячим только после увеличения оборотов мотора. Дополнительное оборудование будет помогать антифризу интенсивно циркулировать через радиатор.

Видео «Подробная инструкция по ремонту отопительной системы в Газели»

Пошаговая инструкция по проведению ремонта системы отопления в Газелях приведена на видео ниже (автор видео — Санек ХХХ).

Покатавшись некоторое время на легковом бусе, я понял – дополнительной печке быть. Что придумать, как мудрить? Оригинальную, опять же, не нашел (А может быть не хотел искать. Кто знает?). Были только варианты без кондера, а смысла вкладывать уйму денег только в родную печку не видел, поэтому придумал поставить что-то универсальное. Выбор остановился на дополнительной печке от ГАЗели.

Договорился об установке, объеме работ и стоимости. От стоимости работы я просто офигел – 100 долларов. Только за работу без подключения электрики. Все расходники мои. Ну ладно, ставим. Помните, в предыдущей записи я говорил, что мне везет с мастерами? В этот раз попались такие же олени. Печку поставили, все работает. Уехал я. Повторюсь, электрику не подключали. Я ждал, когда у моего электрика появится свободное время и хотел доверить установку ему. А до того времени вывел прямую кнопку на печку и на дополнительный насос. Это пятница. Так планировал поездить выходные. В субботу еду на работу, включаю доппечку и понимаю, что мне холодно. На улице -27, в машине -26. Выключаю доппечку и из основной через некоторое время начинает идти тепло. Но очень слабо. Я к тем мастерам: «Давайте делайте. Вы олени и т.д.» А они: «Нет, мы не олени, мы квалифицированные Фольксвагеном рабочие с опытом работы 6-10 лет. Наше вины нету. Смотри, патрубки горячие». Поспорили-поспорили и начали они проверять. Оказывается, дополнительный насос поставили дуть не в ту сторону.

И, получается, он гнал тосол в противоположном направлении. Исправили. Я уезжать – подходит мастер-ломастер и клянчит денег. На мое какого ху* мужского полового органа? отвечает, что время-то они на меня потратили, а ему детей кормить надо.Ладно, это все лирика. Теперь детали: печку установили под переднего пассажира так, чтобы она дула назад (в салон). В систему охлаждения врезались в районе бензобака (там, где стоит штатный дополнительный насос. Он у меня оказался нерабочим. Вместо него ставил новый от ГАЗели. Ну он и гудит!)

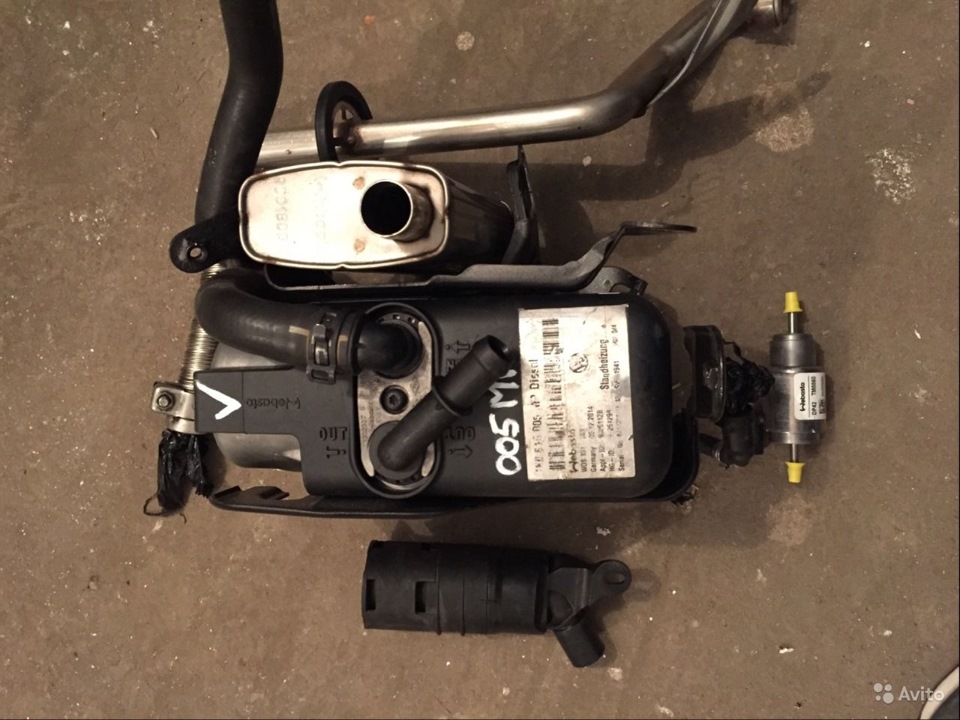

Еще некоторое время покатался, и понял, что хочу автономку. Морозы давят, машину и двигатель жалко. Поехал ставить Вебасто. Остановился на варианте «мокрой» автономки 4кВт. Для тех кто не знает – автономка врезается в систему охлаждения, у нее есть свой котел, который подогревает антифриз и своя помпа, которая гоняет антифриз по системе, тем самым прогревая двигатель.

В ходе установки сняли допнасос от ГАЗели, закончили вопрос с дополнительной печкой, вывели включение печки на панель. Пульт к Вебасто взял не родной. Я ведь эстет (помните, да?)! Мне родной дизайном не понравился. Пульт взял Eberspacher возможностью хранить в памяти три программы.

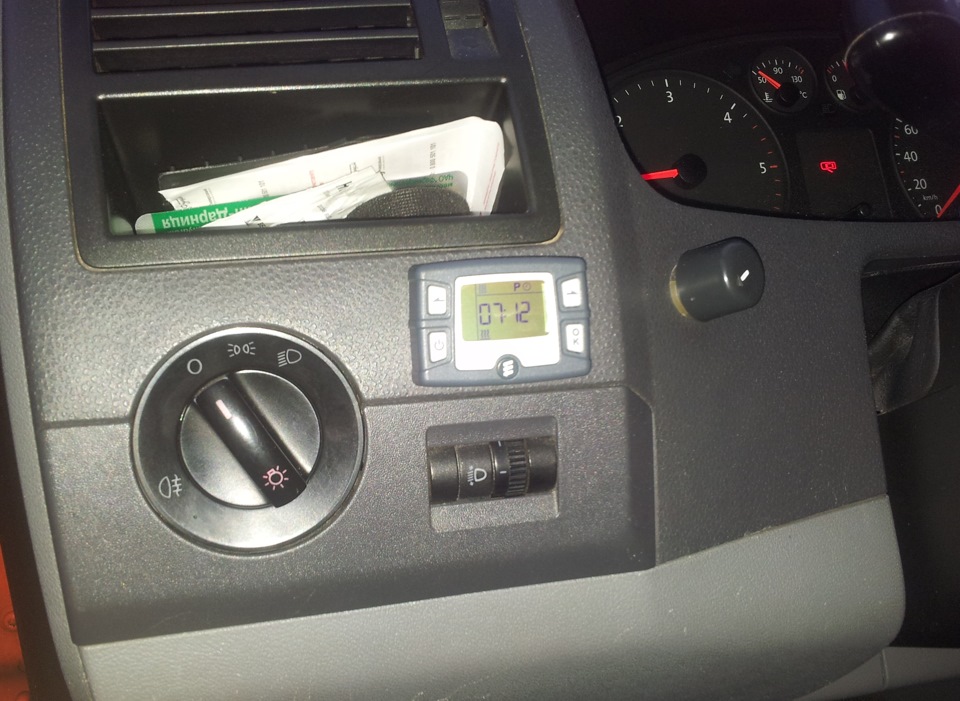

Теперь, при запуске Вебасто, основная печка включается на 1 и, если поток воздуха направлен на лобовое стекло, стекло оттаивает. К моему приходу на стоянку двигатель и частично салон прогреты. Приятненько. В планах придумать как запускать Вебасто по звонку с телефона. Пока не знаю. Есть мысли?Всем добра и тепла в машине.

Автомобили отечественного производства в условиях русской зимы бывают не слишком комфортны. И «Газель» — не исключение из этого правила. В основном водители жалуются на вопросы теплообеспечения салона. Если говорить проще, то в этой машине зимой довольного холодно, а печка не создает в салоне комфортную температуру. Для того чтобы решить эту проблему, существует дополнительный насос на печку «Газель».

Признаки неисправности помпы

Благодаря вращению насоса, приводимого в движение ремнём ГРМ, крыльчатка осуществляет циркуляцию специальной жидкости (тосол, антифриз) по малому и большому контуру системы охлаждения. Повреждённый насос, может стать причиной перегрева двигателя или повлечь обрыв ремня газораспределения. Чтобы избежать экстренной ситуации в дороге, следует вовремя делать профилактический ремонт. На ВАЗ 2110 с двигателем 8 клапанов, предзнаменование замены помпы возможно узнать по симптомам, описанным ниже.

Шум со стороны крышки ремня ГРМ

При работающем моторе, со стороны защитного чехла ремня газораспределения, воспроизводится шаркающий вращающийся звук. Это показатель того, что подшипники помпы достаточно изношены. Согласно регламенту ТО, следует менять насос, каждую вторую замену ремня ГРМ. Не стоит пренебрегать рекомендацией, так как подшипники вала качения работают под нагрузкой и сравнительно быстро изнашиваются. Иногда, в обойму подшипников попадает тосол или антифриз, из-за негерметичности сальника. Как следствие, смазка вымывается, а износ трущихся деталей ускоряется.

Течь охлаждающей жидкости из-под насоса

Герметичные уплотнения: сальник и резиновый манжет, также, как и подшипники имеют ограниченный период эксплуатации. Обычно, уплотнения дают утечку после износа подшипников, так как появляется люфт в работе вала. Дополнительно к этому, постоянный цикл нагрева и охлаждения двигателя, постепенно разрушают материал резинотехнических изделий. Как следствие, под моторным отсеком ВАЗ 2110 со стороны помпы, появляются небольшие лужи охлаждающей жидкости.

Не соосность шкивов приводных валов

Бракованная помпа, может послужить результатом шумной работы двигателя и частыми обрывами ремня ГРМ. Согласно эксплуатационным характеристикам, вращение шкивов с перекосом не обеспечивают автомобилю, завяленный ресурс работоспособности. Ремень не может выдерживать дополнительные нагрузки и рвётся на пробеге до 1000 км. Как результат, придётся заменить бракованную помпу, иначе на таком ВАЗ 2110 — внеплановая замена ремня ГРМ станет регулярной процедурой.

Перегрев мотора

Крыльчатка насоса может частично разрушаться. Недостаток лопастей, приводит к снижению циркуляции ОЖ. Как следствие, двигатель не получает должного охлаждения от малого контура и возрастает температура, вплоть до закипания. Перегрев, в свою очередь, пагубно влияет на мотор.

Среди наиболее распространённых последствий, следует перечислить самые трудно устранимые:

• может «повести» головку блока цилиндров;
• прогорает прокладка ГБЦ;
• разрушаются поршневые кольца;
• мотор рискует заклинить;
• вкладыши коленчатого вала выходят из строя.

Для справки! Частое использование специального герметика, в целях устранения утечки ОЖ, снижает ресурс работоспособности водяного насоса. Инородная смесь, имеет свойство налипать на крыльчатке, образуя сплошной сгусток и забивать каналы рубашки охлаждения.
