Почему не греет, или Причины отказа печки в BMW E39
Печка представляет собой радиатор, внутри которого циркулирует жидкость и охлаждает двигатель. При этом она нагревается, а воздух, который проходит по сотам, также разогревается и обогревает салон автомобиля. Разберём причины, по которым не работает печка BMW E39 или плохо греет.
Обогреватели BMW E39 довольно надёжны и функциональны, но время, как правило, берёт своё, и проблемы с печкой начинаются даже в автомобилях такой пресловутой марки, как BMW.
Следует заметить, что печка BMW довольно сложна и имеет много дополнительных узлов, соответственно, увеличивается и количество причин, по которым не греет печка BMW E39.
Причина перегрева мотора в Е39
Возможно, не все водители знают причины перегрева. Ниже приведены самые распространённые. Итак, перегрев мотора БМВ Е39 возможен в следующих случаях:
- вышел из строя термостат;
- поломалась помпа системы охлаждения;
- плохая циркуляция охлаждающей жидкости в системе. Здесь может быть несколько вариантов неисправности: в системе охлаждения есть воздух, засорение радиатора изнутри;
- пробита прокладка блока двигателя;
- плохая теплоотдача радиатора по причине засорения сот снаружи мошками и пылью;
- неисправность вискомуфты системы охлаждения.
Первые три причины может выявить только с использованием специального оборудования. Диагностику такого рода проводят практически на всех станциях технического обслуживания автомобилей. Продуть радиатор от внешнего загрязнения и проверить работу термомуфты Е39 можно самостоятельно.
Неисправности по трансмиссии
Если в автомобиле установлена пара: двигатель V8 и коробка «автомат», то к 200 тыс. км можете готовиться переборке коробки передач. Первые симптомы неисправности трансмиссии на БМВ Х5: переключения передач происходят с заметными толчками
Некоторые не обращают на это внимание, но чем дольше этот момент игнорировать, тем больше денег вы оставите у специалистов по ремонту АКПП в Липецке. Причины выхода из строя «автомата» просты : либо вовремя не менялось масло (рекомендовано каждые 60- 100 тыс
км, в зависимости от режима эксплуатации), либо была незамечена протечка заднего сальника.Эластичная муфта кардана потребует замены после пробега 150 — 170 тыс. км.
В механике они текут реже, но там это можно тоже ожидать. Сцепление МКПП прослужит около 120 — 170 тыс. км.
Порядок работы
Клапаны печки на БМВ Е34 и Е39 крепятся не в салоне, а в подкапотной части машины. Поэтому первым делом нужно будет дождаться, когда остынет двигатель, и открыть капот.
На БМВ Е34/Е39 устанавливаются клапаны с двумя катушками
Чтобы отремонтировать клапаны, необходимо будет их полностью снять с автомобиля:
- Отключить от устройства фишку подачи электроэнергии.
- Ослабить три хомута патрубков, которые подведены к клапанам.
- Отсоединить патрубки от клапанного механизма и сразу же закрыть сливные отверстия, чтобы избежать утечки антифриза.
- Далее выкрутить Torex-ключами три гайки в кронштейне и снять корпус клапанов.
Снятие корпуса с клапанами производится за 5 минут — необходимо отсоединить подводящий штекер и патрубки с охлаждающей жидкостью
После этого можно приступать непосредственно к ремонтным работам. Основной проблемой клапанов на БМВ Е34 и Е39 является износ манжет после попадания на них капель антифриза. Резиновые уплотнения быстро разлагаются из-за воздействия химической жидкости, в связи с чем засоряются каналы клапанов, а это приводит к неполадкам в работе печки.
Блок клапанов разбирается довольно-таки просто:
Корпус состоит из двух частей, которые соединены шестью винтиками
Винты можно открутить обычной отвёрткой, главное — сразу же отложить их в сторону, чтобы не потерять.
Половинки корпуса аккуратно разъединяются, очень важно при этом не разорвать провода внутри. Потребуется вычистить из корпуса весь старый герметик.
Далее необходимо распаивать катушки — без этого невозможно будет добраться до «внутренностей» устройства.
После чего клапанный механизм можно быстро разобрать на составные части
Все они вытаскиваются друг из друга или же выкручиваются ключами. Сложностей в разборке клапанов у вас не должно возникнуть.
Необходимо очистить от грязи все детали — резинки и прочие уплотнители сразу можно выбросить, если от них что-нибудь вообще осталось.
Ремонт клапанов подразумевает чистку всех деталей устройства и замену резиновых прокладок. Собственно говоря, прочищать клапаны можно только сухой неворсистой тканью, чтобы не оставить грязи и ниточек на поверхностях деталей.
Шайбы устанавливаются на ножки грибков, резинки разного диаметра — на цилиндры и на катушки.
Самое важное — правильно припаять проводки от катушек, когда они будут устанавливаться на место.
После чего можно собрать две части корпуса и закрутить их винтами.
По окончании работ рекомендуется нанести герметик на стыки двух половин и ту часть корпуса, в которой производилась пайка концевиков катушек.
Работу по замене износившихся деталей рекомендуется выполнять на ровной и чистой поверхности
Внутри коробки может скапливаться большое количество антифриза, поэтому нужно тщательно очистить каждую деталь перед сборкой
Основные узлы отопителя
Устройство системы охлаждения:
- теплообменник (радиатор) 6 отопителя, предназначенный для нагревания поступающего в салон воздуха теплом охлаждающей двигатель жидкости;
- вентилятор (воздухонагнетатель). Электродвигатель вентилятора с возбуждением от постоянных магнитов, обеспечивающий регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера. Для получения различных значений частоты вращения вентилятора в цепи питания электродвигателя установлен блок дополнительных резисторов;
- заслонка регулятора температуры воздуха, поступающего из отопителя в салон. От изменения ее положения зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, проходящего в обход теплообменника;
- заслонки распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.
Описание и предназначение
На автомобиле Chevrolet Aveo управление системой отопления и вентиляции салона выполнено автономно от системы кондиционирования воздуха при выполнении функций обогрева и вентиляции салона, удаления инея и конденсированной влаги с ветрового стекла, обдува стекол дверей. В то же время основные элементы отопителя работают и при включении кондиционера. Узлы отопителя и теплообменник испарителя кондиционера выполнены в одном блоке.
Переключатель режимов вентилятора воздухонагнетателя работает независимо от положения регуляторов распределения воздуха и температуры и управляет скоростью вентилятора, изменяя напряжение в цепи питания электродвигателя.
Регулятор распределения потоков воздуха и регулятор б температуры управляют заслонками отопителя с помощью тросового привода. Системой кондиционирования воздуха управляют посредством органов управления, расположенных на панели, общей с отопителем.
В систему кондиционирования воздуха входят следующие элементы Компрессор с ременным приводом от шкива коленчатого вала двигателя. В шкив компрессора встроена фрикционная электромагнитная муфта, отключающая вал компрессора от шкива или соединяющая их при работе кондиционера по сигналу электронного блока управления двигателем. При работе компрессор сжимает до высокого давления пары хладагента, поступающие к нему из теплообменника испарителя. Температура паров хладагента на выходе компрессора значительно выше, чем на входе.
Редукционный клапан встроен в компрессор и выполняет защитную функцию, срабатывая при увеличении давления более допустимого значения на выходе компрессора. Причиной срабатывания редукционного клапана может быть отказ клапана высокого давления, электрического вентилятора и пр.
Теплообменник (радиатор) конденсатора, расположенный впереди радиатора системы охлаждения двигателя и имеющий развитую ленточную вставку сердцевины для быстрого охлаждения и конденсации сжатых компрессором до высокого давления паров хладагента.
Дроссельный патрубок (редуктор) с сетчатыми фильтрами на входе и выходе установлен в трубопроводе, подводящем жидкий хладагент к теплообменнику испарителя. Дроссельное отверстие в патрубке ограничивает расход жидкого хладагента и снижает давление в испарителе. После остановки двигателя жидкий хладагент продолжает некоторое время перетекать через дроссельный патрубок из зоны повышенного давления в зону низкого давления Протекание жидкости через дроссельное отверстие сопровождается характерным шипящим звуком, который прослушивается в течение 30_Б0 с после остановки двигателя и не свидетельствует о неисправности.
Начало выпуска внедорожников
Немецкий концерн BMW раньше всегда производил только легковые автомобили, и поклонники популярной марки в свое время даже и предполагать не могли, что когда-нибудь компания приступит к выпуску внедорожников.
Первый полноприводный кроссовер повышенной проходимости в кузове SUV сошел с конвейера БМВ в 1999 году, ему был присвоен индекс X5.
Расшифровывается название BMW X5 достаточно просто:
- BMW – бренд компании;
- X – означает, что автомобиль полноприводный;
- 5 – за основу взять легковой авто пятой серии.
Первые автомашины БМВ X5 стали продаваться в Европе, а в 2000-ом году 25 тысяч немецких внедорожников были раскуплены в США.
Но многие в то время к появлению автомобиля X5 отнеслись скептически и не знали, к какому классу его отнести – кто-то считал, что этот автомобиль является большим паркетником, другие называли BMW кроссовером.
Самой же компанией модель разрабатывалась как спортивная – по внешним данным и по техническим характеристикам.
В 2003-ом году «ИКС-пятый» подвергся рестайлингу:
- произошли небольшие изменения во внешнем дизайне;
- стал устанавливаться полный привод системы x-Drive;
- в линейке моторов появились новые силовые агрегаты.
Выпуск внедорожника прекратился в 2006 году, и немецкий концерн приступил к производству второго поколения X5.
В каких случаях нужна замена вентилятора?
Основной причиной, по которой чаще всего ломается вентилятор, является вышедший из строя электродвигатель. Если устройство не работает из-за отсутствия питания, то такую проблему можно решить в гаражных условиях, для этого нужно определить поврежденный участок цепи мультиметром и заменить его. Если при активации кондера вы слышите, что вентилятор стал гудеть, это говорит о том, что он скоро выйдет из строя, но если после нажатия кнопки ничего не происходит, скорей всего, сломался моторчик.
Необходимо учитывать, что зачастую причина кроется не в самом электродвигателе, а в его управляющем блоке. Чтобы определить поломку, необходимо закоротить на клемме два контакта. Если в результате замыкания электродвигатель завелся, то его придется менять вместе с блоком управления (автор видео — Вячеслав Empro).
Не так часто, но все же случается такая проблема, когда вентилирующее устройство просто заклинило. Такая проблема является следствием отсоединившегося магнита (одного или нескольких), которые в результате отклеивания падают на лопасти устройства, таким образом, выводя его из строя.
Если вы решили произвести ремонт вентилятора кондиционера, когда он заклинил, то учтите, что вам нужно будет:
- снять устройство, чтобы его отремонтировать, потребуется зачистить место, где был установлен магнит;
- приклеить новый магнит;
- используя болгарку, отрезать фиксаторы на корпусе электродвигателя;
- при обратной сборке воспользоваться сварочным аппаратом;
- заменить два резистора, которые в любом случае выходят из строя, когда вентилятор заклинивает.
Как видите, процедура достаточно сложная, поэтому проще будет просто заменить устройство.
Основной блок предохранителей в салоне bmw e53

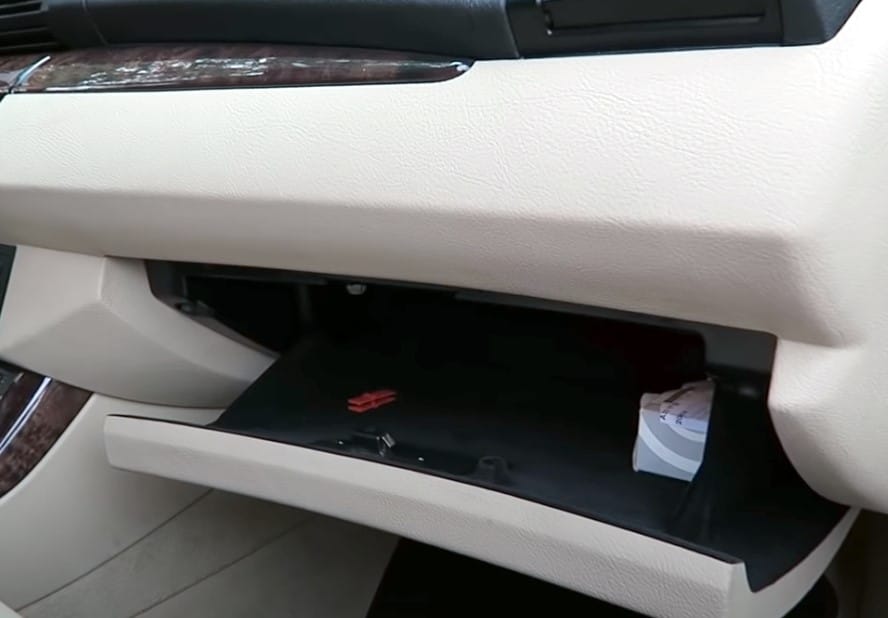

В салоне главный блок предохранителей и реле находятся в бардачке (перчаточный ящик) за защитной крышкой. Что бы получить к нему доступ, надо открыть бардачок.

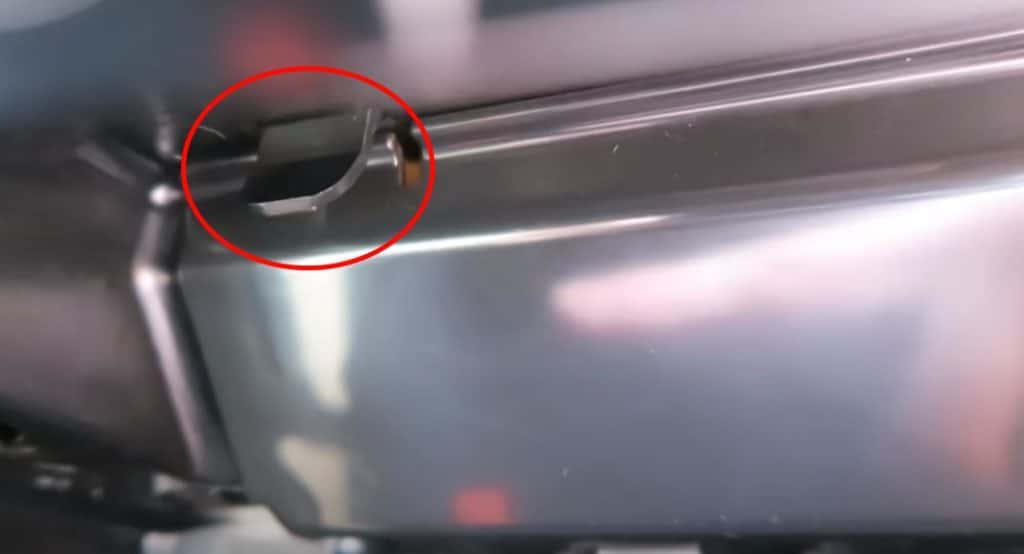

Далее, отжать 2 клипсы крепления задней пластиковой крышки (слева и справа).

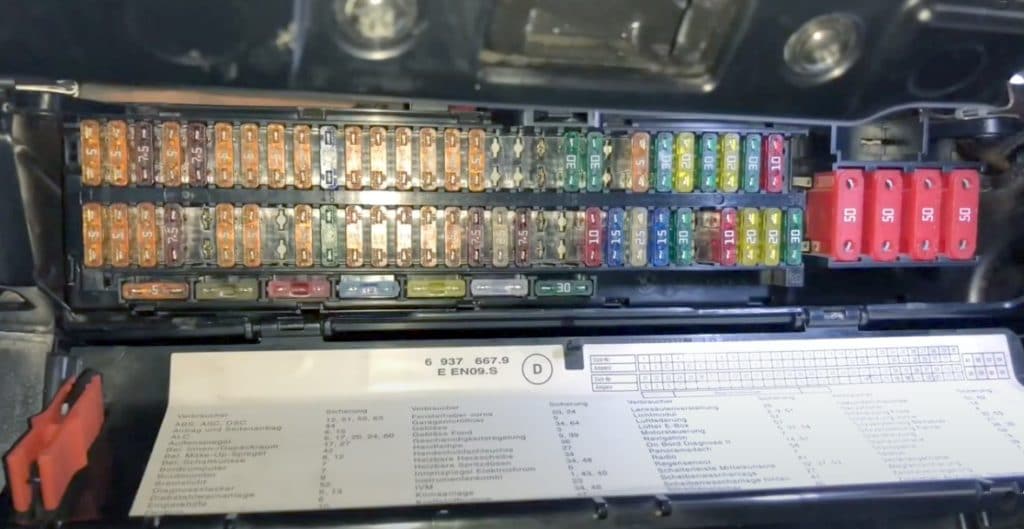

Появится примерно такой блок, где все предохранители расположены в 2 ряда. Третий горизонтальный ряд – запасные элементы.
На крышке обычно крепится пинцет для предохранителей и брошюра с обозначением.
Общая схема расположения
Таблица с описанием
| 1 | 5А Разъем шины данных, комбинация приборов |
| 2 | 5А Блок управления освещением |
| 3 | 5А Система отопления/ кондиционирования(02/01) |
| 4 | 5А Реле катушки зажигания |
| 5 | 7,5А Генератор, датчик уровня моторного масла, электродвигатель вентилятора охлаждения блока предохранителей /реле |
| 6 | 5А Внутреннее зеркало заднего вида, блок управления системой парковки (02/04), блок управления системы контроля давления в шинах |
| 7 | 5А Реле катушки зажигания |
| 8 | 5А Подсветка комбинации приборов |
| 9 | 5А Система SRS, выключатель стоп-сигналов (датчик положения педали тормоза), блок управления освещением |
| 10 | 15А Звуковой сигнал |
| 11 | 5А Иммобилайзер |
| 12 | 5А Подсветка комбинации приборов, датчик положения рулевого колеса |
| 13 | 5А Противоугонная система, внутреннее зеркало заднего вида |
| 14 | 5А Много функциональный блок управления 1 |
| 15 | 5А Блок управления системы контроля давления в шинах (02/04) |
| 16 | 5А Замок зажигания |
| 17 | 5А блок управления освещением салона |
| 18 | — |
| 19 | — |
| 20 | 30А Блок управления электро оборудованием двери водителя |
| 21 | 30А Электропривод сидений |
| 22 | — |
| 23 | — |
| 24 | 30А Блок управления электро оборудованием двери пассажира |
| 25 | 25А Разъем зарядки, прикуриватель |
| 26 | 30А Реле основных цепей зажигания |
| 27 | 20А Много функциональный блок управления 1 |
| 28 | 30А Омыватели фар |
| 29 | 10А Подушка безопасности |
| 30 | — |
| 31 | 5А Управление двигателем |
| 32 | 5А Реле основных цепей, много функциональный блок управления 2 |
| 33 | 5А Предохранитель прикуривателя |
| 34 | 7,5А Обогреватель заднего стекла, отопитель /кондиционер |
| 35 | — |
| 36 | 5А Разъем зарядки |
| 37 | 5А Много функциональный блок управления 2 |
| 38 | — |
| 39 | 5А Концевой выключатель (датчик положения) педали сцепления, иммобилайзер |
| 40 | 30А Очиститель лобового стекла |
| 41 | 5А Очиститель/ омыватель заднего стекла, многофункциональный блок управления 1 |
| 42 | 5А Лампы освещения салона |
| 43 | 5А Комбинация приборов |
| 44 | 5А Система SRS, электропривод сидений |
| 45 | 5А Комбинация приборов |
| 46 | 7,5А Блок управления раздаточной коробкой |
| 47 | 25А Реле топливного насоса |
| 48 | 7,5А Отопитель/ кондиционер |
| 49 | — |
| 50 | — |
| 51 | 10А Анти блокировочная система тормозов (ABS), система управления двигателем |
| 52 | 15А Диагностический разъем (DLC) (^>09/00) |
| 53 | 25А Много функциональный блок управления 2 |
| 54 | 15А Электронный блок управления КПП |
| 55 | 30А Анти блокировочная система тормозов (ABS) |
| 56 | — |
| 57 | 15А Блок управления под веской |
| 58 | 20А Люк |
| 59 | 20А Дополнительный отопитель |
| 60 | 30А Много функциональный блок управления 1 |
| 61 | 50А Электродвигатель вентилятора системы охлаждения |
| 62 | 50А Реле насоса системы подачи воздуха навыпуск |
| 63 | 50А Анти блокировочная система тормозов (ABS) |
| 64 | 50А Отопитель/ кондиционер |
Полное фото блока
блок с предохранителями и реле бмв х5 е53
Как видно из фотографии, сверху данного блока располагаются реле и дополнительные предохранители. Вот общая схема.
Расшифровка
| 1 | Реле подкачивающего топливного насоса — Дизель |
| 2 | — |
| 3 | блок управления освещением салона |
| 4 | Реле звукового сигнала |
| F103 | — |
| F104 | (10А) Свечи накаливания |
| F105 | (80А) Иммобилайзер, замок зажигания- 4,4/4,6(02/02) |
| F106 | (50А) Замок зажигания, блок управления освещением |
| F107 | (50А) Блок управления освещением |
Забитый радиатор отопителя
Проблема засорения печного радиатора характерна преимущественно для возрастных автомобилей, пробег которых перевалил за 150-200 тысяч километров. Впрочем, печка BMW Х5 может начать дуть холодным воздухом значительно раньше, если автовладелец не слишком заботился о чистоте магистрали системы охлаждения, используя для долива или замены некачественную охлаждающую жидкость или переходя на воду в летнее время. Накипь, образующаяся на внутренней поверхности трубок теплообменника, существенно снижает пропускную способность ОЖ, а в совокупности с внешними загрязнениями уменьшает теплопроводность радиатора, что и становится причиной недостаточного нагрева воздуха, подаваемого в салон.
К сожалению, надёжных способов диагностирования этой неисправности не существует, за исключением тех, которые требуют доступа к этому устройству. Например, посредством прощупывания входного и выходного патрубков – на засорение теплообменника укажет значительная разница температур. Некоторые проверяют работоспособность печного радиатора, измеряя его пропускную способность – отсоединив оба патрубка и заливая антифриз непосредственно в радиатор (слив осуществляется в заранее приготовленную ёмкость). Но проблема в том, что на BMW для этого приходится разбирать полсалона, так что для начала нужно исключить все другие возможные неисправности. Если подозрения на забитый радиатор обоснованы, алгоритм его демонтажа следующий:
- освобождаем торпеду от всего дополнительного оборудования: мультимедийной панели, щитка приборов, воздухозаборников, подушек безопасности, обшивки стоек;
- откручиваем панель от кузова (держится она на саморезах);
- теперь можно начать отсоединять колодки электропроводки (их много, поэтому лучше фиксировать этот процесс на камеру);
- откручиваем крепление центральной консоли, приподнимаем её и вытаскиваем торпеду на себя;
- теперь можно демонтировать саму центральную консоль, аккуратно выталкивая кнопки и отсоединяя гнёзда электропроводки;
- чтобы добраться до радиатора, необходимо демонтировать ребро жёсткости;
- теперь можно приступать к демонтажу корпуса теплообменника.
Вот теперь можно достаточно просто и быстро осуществить проверку пропускной способности радиатора – в норме она должна составлять порядка 5-6 литров в минуту. Если это значение намного меньше – мы имеем дело с основательно засорёнными сотами. Можно попытаться его промыть, но только качественно, с применением сильнодействующих растворителей (например, средства для очистки карбюраторов). Если на печном радиаторе имеются следы подтёков, его нужно менять, поскольку технологии пайки алюминиевых деталей слишком сложны и ненадёжны.
Снятие блока управления
Чтобы снять блок управления сделайте следующее:
- Демонтируйте декоративную панель вокруг всего блока управления. Она крепится на фиксаторах по кругу. Аккуратно поддевайте ее по периметру тонкой отверткой или банковской картой.
- С помощью отвертки подденьте и отщелкните блок управления сверху и снизу и подтяните его к себе на пол сантиметра.
- Отсоедините тросик, идущий от блока. Находится он в районе левой ноги переднего пассажира. Для этого понадобиться крестообразная отвертка. Саморез откручиваем, тросик отводим вправо.
- Отсоедините колодку с проводами отщелкнув разъем как показано ниже.
- Еще больше вытягиваем блок и отсоединяем еще одну колодку с проводами.
- Вытягиваем блок вместе с тросиком, при этому блок перераспределения вакуума по патрубкам может остаться на месте или придется отсоединить его, отжав две защелки
- Чтобы выдвинуть всю панель отсоедините пластиковый фиксатор, который находится в глубине, как показано ниже.
Теперь можно работать с самим блоком – разобрать, отремонтировать или заменить.
Признаки неисправности печных клапанов
Если владелец БМВ Е34 или Е39 пользуется печкой постоянно, то он легко заметит неполадки в работе отопителя. Вот основные признаки того, что клапаны неисправны:
- отопитель дует только горячим воздухом, не выдаёт тёплого воздуха и не реагирует на нажатие кнопок на контрольном блоке автомобиля;
- после запуска двигателя печка включается и работает нормально в течение 15–20 минут. Затем в салон вдруг начинает поступать холодный воздух;
- печка работает в одностороннем режиме, то есть тёплый воздух идёт только в сторону пассажира или наоборот, лишь в сторону водителя;
- печка работает исправно, однако дует исключительно в ноги пассажиру и водителю, лобовое стекло при этом совершенно не обогревается.
Все эти признаки говорят о серьёзном износе печных клапанов, которые на БМВ никогда не отличались особой прочностью. Их корпуса изготовлены из латуни, а стержни из хрупкого пластика. Единственный способ устранения проблемы — замена всех клапанов с помощью ремкомплекта.
Проблема: не работает печка БМВ Е39 (плохо греет, дует холодным или не дует вообще)
Печка представляет собой радиатор, внутри которого циркулирует жидкость и охлаждает двигатель. При этом она нагревается, а воздух, который проходит по сотам, также разогревается и обогревает салон автомобиля. Разберём причины, по которым не работает печка BMW E39 или плохо греет.
Обогреватели BMW E39 довольно надёжны и функциональны, но время, как правило, берёт своё, и проблемы с печкой начинаются даже в автомобилях такой пресловутой марки, как BMW.
Следует заметить, что печка BMW довольно сложна и имеет много дополнительных узлов, соответственно, увеличивается и количество причин, по которым не греет печка BMW E39.
Радиатор печки
Это, по сути, теплообменник, в котором горячая охладительная жидкость отдает тепло в салон. Со временем на внутренних стенках сот откладывается налёт, который препятствует отдаче тепла. Особенно это касается тех автомобилей, у которых были течи радиатора двигателя или отопителя и для их устранения применялись герметики: они также могут закупорить и соты радиаторов.
Фото отчет о замене моторчика печки BMW X5 E53
Bmw X5 E53 замена моторчика печки фотоотчет
Если подтверждается худший вариант, нужно запастись терпением — чтобы добраться до моторчика, придется разобрать едва ли не половину автомобиля. Можно отсоединять контакты и вынимать вентилятор.
С одной стороны, все понятно.
Вентилятор печки не работает. Если же вышел из строя сам мотор вентилятора — плохо. Придется менять сам вентилятор.
Дело долгое и требует большое количество разборки. Чтобы добраться к вентилятору печки, нужно разбирать половину салона автомобиля, снимать торпеду и разбирать центральную консоль. Зачастую иксоводы сталкиваются с неприятной проблемой. После установки вентилятора и торпедо обязательно следует проверить работоспособность агрегата, запустив печку в разных режимах.
Ремонтировать его не возьмется ни один мастер, а купить моторчик печки БМВ Х5 Е53 дешево просто не получится замена моторчика печки бмв е 53 в любом случае это крупное вложение.

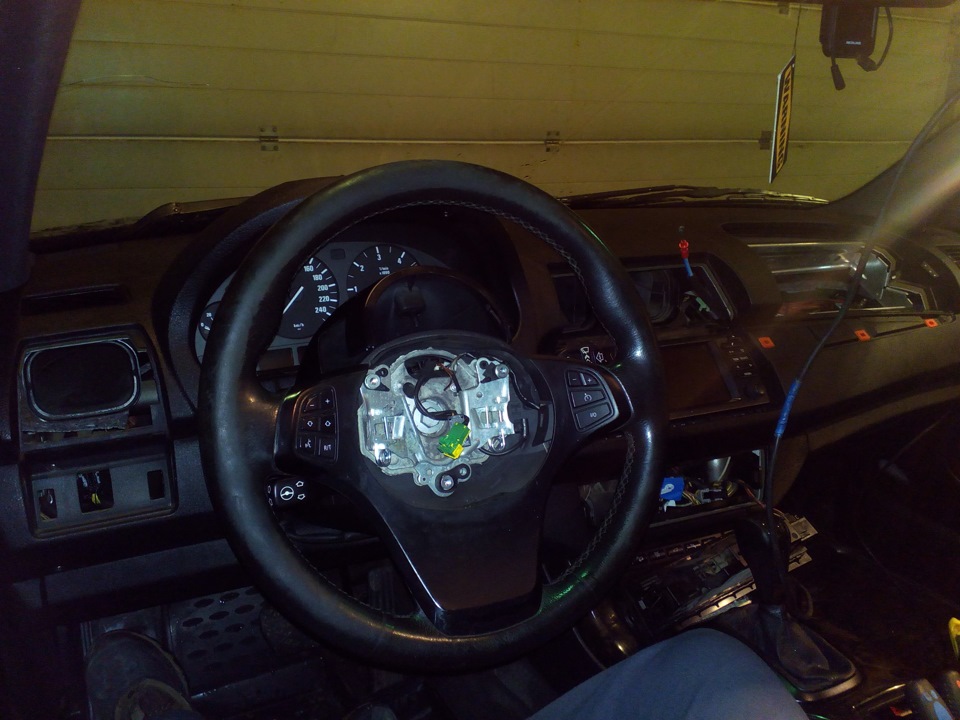

Выдвинуть рулевую колонку до упора вперед и переставить в крайнее нижнее положение. Печка работает, но не греет.
То есть дует только холодный воздух. Либо — печка перестает работать вовсе, воздух не дует. Причин такого вида поломок достаточно. Назовем.
БМВ X5 Е53 возвращается владельцу на следующий день. Снимаем приборную панель BMW X5 и отстегиваем разъемы: Снимаем подушку безопасности пассажира: Окуратно отводим топеду BMW X5 в сторону и снимаем: Торпеда демонтирована, созерцаем каналы подачи воздуха, блок печки и кондиционера: Слова этой песни животрепещущи и так же для движения автотранспорта.
Это, при таких замена моторчика печки бмв е 53 полыхающие костры совсем не необходимы — довольно маленького возгорания, которое будет действовать на топливно-воздушную смесь. И вот выделяется энергия, позволяющая нача Замена Рабочего Цилиндра Сцепления Нива Нива Chevrolet и рабочий цилиндр сцепления: Для большинства водителей-новичков сцепление это последняя левая педаль в салоне автомобиля.
Но не достаточно кто знает его конструкцию, и потому в Конечно, автоконцерн БМВ во всем мире считается одним из эталонов надежности и качества, но время берет.
Если говорить о снятой с производства модели, то ей в любом случае уже не так мало лет, а механизмы имеют свойство физически изнашиваться. Даже если мотор печки прослужит столько же, сколько основной двигатель автомобиля, оба они рано или поздно потребуют ремонта или замены.
