Плохо греет печка ваз 2109

Принцип работы печки

  1. Жидкость нагревается до определенной температуры и поступает в радиатор печки ВАЗ 2108.
  2. Чтобы постоянно происходила циркуляция, между ней и системой охлаждения для жидкости установлены резиновые трубки, зафиксированные для лучшего скрепления хомутами.
  3. Теплый воздух поступает в салон автомобиля через несколько отверстий. Для равномерного распространения воздуха предназначен моторчик отопителя, со своим вентилятором.
  4. Воздух прямо поступает к ногам водителя и пассажиров, а также выходит на панель. Затем поток тепла задерживается благодаря заслонкам, а потому воздух охлаждается. Таким образом, на ветровое стекло воздух подается остывшим.

В случае если работа печи не удовлетворяет, ее можно модернизировать. Делается это при помощи установки стекловолокна.

Действие происходит так:

  1. Необходимо разобрать печь, а все детали промыть и приступить к сборке. При помощи этого действия можно также визуально диагностировать детали на предмет повреждений. Например, ухо кожуха часто ломается.
  2. После этого нужно проклеить все заслонки и залить швы герметиком. Склеить кожух и некоторое время подождать, пока герметик будет устойчивым.
  3. Собрать «внутренности» отопительной системы и обклеить стекловолокном. Благодаря этому температура увеличится до 10 градусов.

ПРИЧИНЫ НЕИСПРАВНОСТИ ОТОПИТЕЛЬНОЙ СИСТЕМЫ

Если не работает печка ВАЗ 2114, то причины этого необходимо искать среди следующих возможных неисправностей:

Проблемы с предохранителем


Вышедший из строя предохранитель печки – одна из самых распространенных, и при этом простых в ремонте неисправностей. На четырнадцатой установлен предохранитель отопителя типа F7, обладающей силой тока в 30 А. Стоит отметить, что вышедший из строя предохранитель отопителя также станет причиной отказа работы прикуривателя, подсветки бардачка, электронасоса подачи воды для очищения фар, и обогрева заднего стекла, поскольку все эти системы работают от одного предохранителя.

Статья в тему: Установка задних дисковых тормозов на ВАЗ 2110

Нередко случаются ситуации, когда установленные предохранители перегорают один за другим – причиной этому может являться короткое замыкание, для выявления источника которого вам придется перебрать всю предохранительную цепь

Отсутствие контакта внутри монтажного блока

Также довольно частая проблема, причиной которой является окисление проводов в процессе эксплуатации. Решается она довольно просто, необходимо перебрать проводки в колодке, в которой они скреплены перед монтажным блоком, и при необходимости выполнить замену контактной группы.

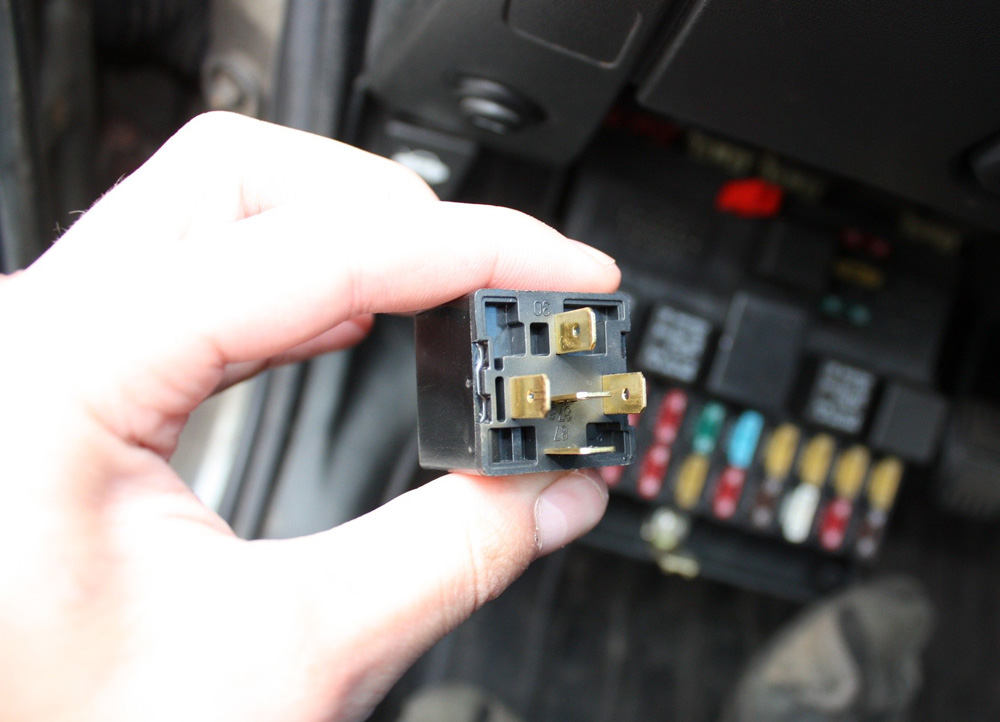

Проблемы с реле зажигания

Залипшее реле зажигания также может являться причиной, из-за которой не работает вентилятор печки на ВАЗ 2114. Выявляется это довольно просто – в случае, если вентилятор начинает работать исключительно тогда, когда двигатель автомобиля полностью прогрелся, то неполадки именно из-за реле зажигания. Для их устранения потребуется полностью заменить реле.

Печка не работает в 1 и 2 режиме скорости

Если вентилятор включается только на максимальной скорости (всего их 3), то нужно менять резистор отопителя. Конструкционные особенности отопительной системы таковы, что при 1 и 2 режиме скорости вентилятор питается через добавочный резистор, а в 3 режиме – прямо от аккумулятора.

Проблемы с моторчиком вентилятора

Если не работает вентилятор охлаждения ВАЗ 2114, но все вышеперечисленные неполадки устранены, то остается одна причина – вышедший из строя моторчик печки ВАЗ 2114. Он может либо перегореть, либо иметь плохой контакт с питанием из-за отошедшей массы, также нередко залипают щетки вентилятора.

Порядок снятия и установки моторчика печки на ВАЗ 2109-2108

Первым делом необходимо открыть капот автомобиля и открутить 5 болтов крепления пластиковой накладки, как показано на фото:

И снимаем ее, чтоб в дальнейшем она не мешалась:

Теперь необходимо снять уплотнительную резинку капота:

Чтобы потом сдернуть без проблем защитный кожух, под которым как раз-то и находится моторчик печки на ВАЗ 2109-2108:

После чего доступ к вентилятору открыт:

Как видите из приведенной выше картинки, необходимо открутить два болта крепления, которые находятся по бокам от мотора:

Ну а дальше придется немного помучиться. Дело в том, что на ВАЗ 2109-2108 провода питания припаяны непосредственно к моторчику, а выводы соединены в салоне автомобиля с электропроводкой. Мягко говоря, решение просто идиотское. Теперь в салоне, просунув руку под панель с водительской стороны, находим штекер плюсового провода и отсоединяем его:

В этом же районе находится минусовой провод, а с ним еще больше проблем, так как крепится он гайкой, и чтобы ее открутить, нужно сначала нащупать ее рукой, и потом с помощью головки и трещотки сделать эту работу. Сразу же из салона можно просунуть эти провода через уплотнительную резинку в отверстии кузова — она видна на верхнем фото — оттуда входи в салон два провода.

И теперь с наружной стороны проворачивая моторчик печки под разными углами, находим наиболее удобнее положение, и вынимаем его через правую сторону (по ходу движения автомобиля):

И окончательно вынимаем его из подкапотного пространства, как показано на фото ниже:

Если деталь нуждается в замене, необходимо купить новый вентилятор печки, цена которого на ВАЗ 2109-2108 составляет около 500 рублей за один моторчик. А если покупать в сборе с корпусом, то цена будет около 1000 рублей. Установку проводим в обратном порядке.

На сегодняшний день, без отопителя в салоне, не может обойтись ни один автомобиль. Не исключение и ВАЗ 2108. Данная модель, еще с завода оснащалась печкой, способной обогреть салон до 25 градусов, со знаком «+». Это довольно хороший показатель, учитывая то, что «восьмерка» начала выпускаться аж в далеком 1971 году.

Особенности системы отопления ВАЗ 2109

Вентиляция в салоне – приточно-вытяжная. Специальные отверстия, расположенные в накладках для лобовых стекол, служат для поступления через них воздуха, который подается самопроизвольно или принудительно, вентилятором печки. Выходит воздух через щели, имеющиеся между панелями внутри дверей, или отверстия в торцах. Клапаны, встроенные в отверстия, воздух пропускают наружу и задерживают его попадание вовнутрь. Это улучшает теплоизоляцию в салоне. В систему охлаждения двигателя включается печка, радиатор отопителя, который расположен параллельно основному радиатору, краник, насос, электровентилятор.

Отопительная система авто ВАЗ 2109

  • Печка фиксируется в салоне под приборной панелью к болтам четырьмя гайками. Болты приварены к коробке воздухопритока. Уплотнение между воздухопроводами и печкой выполняется прокладками. В состав печки входят два кожуха из пластмассы, левый и правый, соединенные по периметру скобами.В пазы кожухов для уплотнения закладывается специальный жгут.
  • В кожухах отопителя установлен радиатор, он фиксируется к правому кожуху и уплотняется прокладкой из полиуретана. В состав устройства входят:
  1. два ряда трубок;
  2. охлаждающие пластины;
  3. два пластмассовых бачка.

Воздух подогревается в радиаторе и через систему воздухопроводов, фиксирующихся снизу к приборной панели, направляется в салон:

  • Сверху отопителя, двумя винтами крепится электровентилятор, его можно легко снять со стороны отсека мотора. Рабочее колесо электровентилятора, установленного на валу электродвигателя, прикрепленного к кожухам вентилятора, имеет три скорости вращения за счет двух спиралей резистора. Дополнительный резистор печки позволяет рабочему колесу получить нужную частоту вращения, а монтируется он с левой стороны в отверстии кожуха печки.
  • Краник печки состоит из корпуса и двух пар патрубков. Подсоединяется резиновыми шлангами к системе охлаждения. В корпусе крана вмонтирован пластинчатый клапан, пропускающий охлаждающую жидкость. Его рычаг соединен с рычагом рукоятки тягой, за счет этого можно производить управление подогревом воздуха. Отверстие в клапане открывается при повороте рычага, и жидкость начнет поступать в радиатор.
  • Насос осуществляет циркуляцию через радиатор жидкости.Тремя рукоятками осуществляется управление печкой. Их рычаги смонтированы на осях кронштейна, изготовленного из пластмассы и прикрепленного четырьмя винтами к панели приборов.На рычаг, приводящий в действие заслонку, и через тягу на рычаг крана, воздействует рукоятка управления подогревом.
  • Заслонка и кран полностью открываются при перемещении ее до упора вправо. При этом через радиатор электровентилятором подается воздух и осуществляется прогон нагретой жидкости для охлаждения.
  • При положении рукоятки посредине заслонка и кран имеют промежуточное положение. В этом случае часть воздуха проходит через радиатор, другая минует его, что обеспечивает нужную степень подогрева воздуха в салоне на данный момент.
  • Расположение рукоятки в крайнем левом положении закрывает полностью кран печки и заслонку управления, а воздух, поступающий в салон, не подогревается.Подачу воздуха к ногам пассажиров и водителя осуществляется верхней левой рукояткой, соединенной тягой с рычагом заслонки.
  • Перемещение рукоятки влево открывает заслонку обогрева ног, а из кожухов воздух направляется в окна. К ногам водителя и пассажира на переднем сидении воздух подается с двух сторон, на задние сидения его подача осуществляется по воздухопроводу внутренней вентиляции.
  • Подачу воздуха к лобовому стеклу осуществляет рукоятка, соединенная тягой с рычагом, приводящим в движение привод заслонки обогрева стекла, которая открывает или закрывает попадание воздуха через воздуховод на стекло.

Воздух для пассажиров и обдува боковых стекол поступает через боковые – левое и правое, и два центральных сопла печки автомобиля. Корпуса их снабжены заслонкой с пенополиуретановым уплотнителем. Интенсивность потока воздуха меняется путем закрывания или открывания заслонки рычажком, а при поворачивании рычажком сопла с направляющими и лопаток можно изменить направление движения воздуха. Печка обеспечивает при температуре окружающей среды -20°С, при максимальном режиме обогрева, такие температуры:

  • +25°С – в зоне ног.
  • +20°С – в салоне автомобиля ВАЗ 2109.

Основные неисправности и методы их устранения

Причин неисправности может быть множество, вот самые частые из них.

Плохо поступает теплый воздух в салон или не поступает совсем

Неисправности вентилятора или ручки включения — одной из распространенных причин является поломка электрического двигателя вентилятора, проводки, ручки переключателя.

Методы проверки — для проверки этой неисправности необходимо; включить зажигание транспортного средства, включить рычаг управления на первое положение, прислушаться.

Звук работы вентилятора должен быть слышен в салоне если нет, то надо открыть капот и послушать там если звука работающего вентилятора не слышно причина в нем или переключателе.

Устранение поломки — снять двигатель вентилятора проверить его, если он исправлен проверить исправность проводки и ручки включения и устранить проблему.

Неисправность воздуховодов — в случае если вентилятор работает, а воздух не попадает в салон.

Методы проверки — проверить просто нужно включить вентилятор печки, открыть воздуховоды и поочередно проверить рукой подается ли воздух на лобовое стекло, боковые стекла в ноги и верхнюю часть водителя и пассажира.

Устранение — необходимо проверить воздуховоды скорее всего они забились пылью, листьями или пухом. Если опять воздух не поступает в салон надо проверить работоспособность заслонок воздуховода.

Дует холодный воздух из печки ВАЗ 2109, 21099

В зимний морозный день, отправляясь в далекую поездку вы, планируя, что эта поездка будет комфортной благодаря печке, включаете ее и… приходите в ужас, ведь из печки идет холодный воздух! Как же быть в такой ситуации?

Наиболее простым способом решения проблемы является подтяжка тросика заслонки радиатора. Его можно найти на радиаторном корпусе, расположенном неподалеку с педалью газа.

Нередко у переднеприводных моделей ВАЗа наблюдается такая поломка, как неполное открытие отопительного крана. Диагностика проводится путем сравнения температуры радиаторных патрубков. В случае, когда температуры разнятся, можно говорить с уверенностью, что кран закрыт не до конца, поэтому и происходит выдувание холодного воздуха вместо теплого. Решение проблемного вопроса заключается опять же, в натяжке троса управления клапаном и его регулировки.

Случается и так, что нагнетаемый печкой воздух уходит через щели воздухоотводов. Негерметичность приводит к такой неприятности. Простая герметизация швов поможет вернуть все на круги своя и снова наслаждаться теплом любимой печки.

Протечка тосола ВАЗ 2109

Протечка тосола в девятой модели ВАЗа – одна из наиболее распространенных неполадок. Это говорит о том, что, прежде всего, нужно заняться системой охлаждения, пора менять патрубки.

Но почему же происходит выброс?

Во-первых, это вполне может быть банальный износ комплектующих. Как правило, из рабочего строя выходят шланги и патрубки, так как изготовлены они у автомобилей ВАЗ из непрочного материала.

Низкое качество деталей, как и дефекты, износ напрямую влияют на здоровье радиатора. Комплектующие от нерадивого сборщика приводят к множественным проблемам, которые оказывают самое пагубное влияние, как на отопительную систему, так и на всю работу авто.

Одним из наиболее уязвимым элементом печки является бак расширителя. Пластик, одно это слово наводит на подозрения, не способен выдержать такие мощные нагрузки, которые приходятся на эту деталь, безусловно важную для автомобиля. И, если многие иномарки снабжены надежным, долговечным баком, то отечественный производитель пока до этой фишки не додумался и год за годом выпускает машины с пластиковым баком, регулярно выходящим из состояния дееспособности. Чинить его бесполезно, проще заменить на новый.

А теперь стоит разобраться с тем, как определить выброс охладительной жидкости.

Если под автомобилем на длительной стоянке остаются масляные пятна – нет сомнений, что протекает тосол.

Определить эту проблему можно и по запаху: при нормальной работе авто, в салоне никогда не должно пахнуть им.

Иногда можно наблюдать, как белый дым тянется через выхлопную трубу. Некачественный бензин? Возможно, но скорее – это протечка тосола.

Предотвратить поломку можно регулярно проверяя состояние автомобиля, его комплектующих на износ, в особенности, ремня ГРМ.

Теперь, когда известны все основные м

оменты, касающиеся неисправности радиатора ВАЗ 21009, можно спокойно попробовать свои силы в качестве автослесаря. Немного сноровки, терпения и подробное описание диагностической процедуры помогут избежать ошибок и лишних трат на СТО центр.

Удачи в дороге!

Проверка резистора

За работу печки отвечают и некоторые элементы, главным назначением которых является обеспечение безопасных условий для работы основного агрегата. В частности, не секрет, что за каждым устройством, которое входит в электрическую цепь транспортного средства, обязательно закреплён предохранитель. В случае возникновения опасного скачка в электросети предохранитель перегорает сам, не позволяя случиться более страшной проблеме — выходу со строя основного устройства. Установив новый предохранитель, печка вновь начинает работать.

Однако сгорать могут не только предохранители. Такой же неприятности подвергаются и резисторы. В этом случае вы будете пытаться отрегулировать интенсивность подачи тёплого воздуха, но у вас ничего не получится. Рекомендуем вам отправиться в автомагазин и приобрести новый резистор. Заменить его вы сможете сами, поскольку он располагается на верхней части отопителя, а прикручивается одним винтом. Опытные мастера могут подвергнуть ремонту сгоревший резистор в некоторых случаях. Однако вам связываться с этим не следует по нескольким причинам:

  • во-первых, нужно будет выполнять пайку особым способом, сопровождаемым термоотводом;
  • во-вторых, любая ошибка может спровоцировать плачевные последствия;
  • в-третьих, никакой особой финансовой выгоды в этом нет, поэтому не стоит тратить своё время зря.

Главные причины

Причин у этого явления очень много и в большинстве случаев они связаны с нарушением работы систем и механизмов силовой установки.

Некоторые из них – пустяковые и устранить очень просто, другие требуют проведения достаточно серьезного ремонта.

Главная проблема с тем, что двигатель не тянет, связана не с устранением неисправности, а ее поиском.

В некоторых случаях выявить, что послужило снижению тягового усилия, очень сложно и приходится перебирать чуть ли не весь мотор.

Поэтому постараемся указать основные причины, почему машина очень «вяло» разгоняется.

Поскольку двигатели на разных авто обладают своим конструктивными особенностями, то рассматривать будем на конкретных моделях.

Почему печка дует холодным воздухом?

Если перестал греть радиатор печки на ВАЗ-21099, скорее всего, нарушилась циркуляция охлаждающей жидкости в нём. Эта неполадка также вызвана рядом причин, рассмотрим их:

  • Вполне возможно, что устарела охлаждающая жидкость, и в результате этого потеряла свои свойства. Заметим, что период её эксплуатации составляет примерно пять лет. Если в течение этого времени тосол или антифриз ни разу не менялись, их структура начинает разрушаться с образованием осадка, который оседая на магистралях охлаждения, препятствует нормальной работе системы. Также этим осадком забивается радиатор, трубки и патрубки отопителя, из-за чего он перестаёт нормально функционировать и отдавать тепло. Поэтому необходимо освободить систему от старой жидкости охлаждения полностью слив её, а потом промыть, используя специальный промывочный состав. Такая жидкость заливается в систему охлаждения, после чего запускается силовой агрегат. Производитель на упаковке указывает, сколько времени требуется использовать промывочный состав в системе при работающем двигателе до его слива. После того как промывка слита (она, как правило, вытекает из системы довольно грязная), следует залить новую охлаждающую жидкость в соответствии с регламентом производителя, и проверить работоспособность отопителя. Если после этого всё равно не греет печка, значит, забит её радиатор. Если же после его чистки и промывки работоспособность так и не восстановлена, придётся покупать новый радиатор.

  • Одним из наиболее уязвимых элементов системы охлаждения является краник печки, управление которым осуществляется из салона автомобиля посредством специального рычажка на панели отопителя. Рычажок и краник имеют тяговое соединение. Необходимо проверить работоспособность краника. Делается это так: передвигаем рычажок, при этом контролируя открытие и закрытие краника. Если же краник остаётся неподвижным либо открывается/закрывается не полностью, значит, нужна регулировка тяги.
  • Плохо греет либо и вовсе не работает печка ВАЗ-21099 по причине падения уровня тосола в системе охлаждения. Из-за этого внутри радиатора отопителя скапливается воздух, и он практически не функционирует (слабо отдаёт тепло). Для устранения этого потребуется лишь восполнить уровень «охлаждайки» в системе и постоянно его контролировать.
  • Завоздушенность охлаждающей системы силового агрегата также является распространённой причиной. Карбюратор имеет патрубок подогрева, который необходимо отсоединить, поскольку он является верхней точкой системы, соответственно, воздушная пробка образовывается именно там. Следующим шагом нужно освободить систему от воздуха, для этого следует снять крышку расширительного бачка и продуть его. Со шланга, который ранее был снят с карбюратора, начнёт выходить воздух, но как только вместо него польётся охлаждающая жидкость, шланг нужно одеть на место. Завоздушенность системы устранена.
  • Причиной неисправности отопителя ВАЗ-21099 может быть вышедший из строя термостат, из-за него силовой агрегат не набирает необходимую температуру (90 градусов).
  • Выход из строя помпы лишает систему охлаждения циркуляции жидкости. При этом мотор закипает, а из воздуховодов дует холодный воздух. В этом случае рекомендована замена помпы.

Как видно, причин плохой работы печки в автомобиле ВАЗ-21099 несколько, при этом каждая из них является следствием других неисправностей.

Причины, почему не работает вентилятор печки ВАЗ-2109

Опытные специалисты, занимающиеся ремонтом ВАЗ-2109, выделяют несколько наиболее распространенных причин, по которым вентилятор автомобильного обогревателя-печки перестает работать.

Первая причина заключается в сгоревшем предохранительном элементе. Ее называют самой проблематичной, так как определить, что из строя вышла именно эта деталь, бывает сложно. Чтобы это сделать, необходимо пересмотреть всю токопроводящую цепь отопительной системы транспортного средства. Если проблема кроется именно в испорченном предохранителе, то следует знать его маркировку – «F7» (она соответствует заданной силе тока предохранителя в 30 А).

Вторая причина – плохой контакт в монтажном блоке. Данный контакт попросту может окислиться. Для проверки подобного предположения можно просто пошевелить колодку с закрепленными на ней жгутиками. В случае если печной вентилятор после этих манипуляций внезапно снова заработал, значит, причина именно в данном контакте. Решение проблемы очевидное – следует произвести зачистку окисленного контакта в монтажном блоке.

Третья причина – в системе зажигания произошло заливание реле. Выяснить эту причину легко

Для этого нужно обратить внимание, в какой момент начинает работать обогревательный прибор ВАЗ-2109. Если он включается уже после того, как этап прогревания транспортного средства уже завершился, то реле зажигания залило маслом

Специалисты в этом случае советуют заменить вышедшее из строя реле, которое размещается на ВАЗ-2109 под приборной панелью.

Четвертая причина того, что вентилятор начинает свое функционирование не сразу (как и сама автомобильная печка), а на третьей скорости. Оказывается, описанная причина имеет прямую связь с добавочным резистором. Так, на первых двух скоростях вентилятор подпитывается электрическим током с помощью этого добавочного резистора. При переходе на режим третьей скорости электроток начинает подаваться сразу на вентилятор без каких-либо добавочных приспособлений. Если заменить испорченный добавочный резистор, то вентилятор автомобильного обогревателя начнет функционировать уже на первом скоростном режиме.

Также к причинам, по которым может не работать вентилятор, входящий в конструкцию отопительной системы транспортного средства, специалисты относят неисправное состояние переключателя данной системы. Описываемый переключатель находится под центральной консолью. Для его диагностики необходимо произвести ряд несложных операций:

  • демонтируем центральную консоль;
  • заводим автомобиль;
  • берем двенадцативольтную лампочку (например, габаритную), которая будет служить своеобразным тестером, если к ней припаять провода – «минус» и «плюс»;
  • провод «минус» – замыкаем на кузов;
  • провод «плюс» – прикасаемся к 1-му, 2-му и 3-му контактам добавочного резистора.

Диагностируем реакцию тестера-лампочки:

  • тестер горит – переключатель находится в рабочем состоянии;
  • тестер не горит – переключатель не работает.

Во втором случае провод тестера-лампочки присоединяем к «плюсу» переключателя и снова диагностируем его реакцию:

  • тестер горит – обрыва в токопроводящей цепи нет, предохранитель не поврежден;
  • тестер не горит – в токопроводящей цепи есть где-то обрывы, а предохранитель находится в рабочем состоянии.

Проанализировав проблемную ситуацию и причины, что привели к ее возникновению, следует их решить путем замены детали, вышедшей из строя.

Также неисправность может быть скрыта в неработающих деталях самого вентилятора. Чаще всего выходит из строя его электрический двигатель – сердце данного прибора. Такая причина диагностируется в случае, когда все предыдущие оказались неподходящими. Если рассматривать более подробно виды неисправностей электродвигателя вентилятора, то можно среди них выделить:

  1. Данная деталь сгорела.
  2. Электродвигатель плохо контактирует с массой транспортного средства.
  3. В щетках электродвигателя вентилятора автомобильной печки наблюдается залипание.

Критической причиной выхода из строя вентилятора отопительной системы ВАЗ-2109 является подтвержденный факт того, что сгорел его электродвигатель. В этом случае предстоит замена сразу всего прибора, а не конкретной его детали.

Отопители старого и нового образца

Напоследок отметим, что на ВАЗ-21099 разных годов выпуска применялись отопители с определенными конструктивными особенностями, которые касались угла положения радиатора и места расположения основной заслонки.

В печках, так называемого старого образца (на авто до 1998 года), радиатор устанавливался почти вертикально, а основная заслонка располагалась под теплообменником. Между задней стенкой корпуса и радиатором имелась перегородка, которая формировала канал, обеспечивающий подачу воздуха вниз корпуса.

При открытой заслонке воздушный поток двигался через радиатор, где он нагревался и подавался к воздуховодам. В режиме вентиляции основная заслонка закрывала теплообменник, формируя собой вместе с передней стенкой корпуса еще один канал, по которому поток поступал сразу на воздуховоды.

В печках нового образца (на авто с 1998 года производства) угол положения радиатора был значительно меньше, чем на старых отопителях, что, как считается, обеспечивает большую площадь контакта потока воздуха для теплообмена.

Также изменилось положение основной заслонки и ее форма (она стала дугообразной). Она стала располагаться над радиатором. В закрытом положении (режим вентиляции) заслонка обеспечивает движение воздуха по кратчайшему пути к воздуховодам. В режиме обогрева она перекрывала канал подачи холодного воздуха на воздуховоды и направляла поток вниз корпуса, откуда он поступал на теплообменник.

Ремонт

Процедура производится после слива тосола, в таком порядке:

  • со стороны салона отсоединяют 2 трубки, ведущие к кранику (понадобится ослабить фиксирующие хомутики);
  • в отсеке двигателя отключают остальные две;
  • откручивают гайки на самом кранике (с днища) и снимают его (с передка);
  • демонтируется тяга (понадобится отсоединить держатель);
  • убирается защитный корпус рычага КПП;
  • выкручивают винт в туннеле коробки передач и снимают покрытие половое;
  • от обогревателя отключают вентиляционный рукав;
  • с резистора и мотора печки убирают провода их питающие;
  • справа от отопителя есть гайки, крепящие его – их выкручивают и сам прибор демонтируется вместе с панелью управления.

Неисправный обогреватель стоит отдать на ремонт в сервис, поскольку попытки его починить своими силами скорее всего приведут к нежелательным последствиям.

Как самостоятельно снять и разобрать печку ВАЗ 2109?

Если печка перестала работать, то ее придется ремонтировать, для решения проблемы надо выполнить демонтаж и разбор устройства:

  1. Производится слив хладагента из силового агрегата машины, при выполнении задачи надо открыть краник отопления. Под сливное отверстие устанавливается емкость. После слива выполняется разбор центральной консоли, демонтируется воздуходув внутренней системы вентиляции.
  2. При помощи отвертки с крестовым наконечником выкручиваются саморезы, которые фиксируют к консоли кронштейн рычагов управления печкой. После этого кронштейн вместе с тягами отводится вниз.
  3. Отключается штекер от выключательного устройства электрического мотора вентилятора. Производится демонтаж рычага управления устройством.
  4. Чтобы произвести снятие переключательного механизма, с помощью пинцета надо открутить пластмассовую гайку. Она фиксирует к кронштейну переключатель. После этого узел демонтируется.
  5. Извлекается патрон со световым индикатором подсветки управляющего устройства печи. С использованием отвертки скоба фиксации к кронштейну оболочки тяги освобождается. Сама тяга демонтируется из ручки приводного устройства заслонки. Аналогичным образом выполняется демонтаж оставшихся тяг управления.
  6. Чтобы снять печку, надо разобрать центральную консоль. От радиаторного устройства отключаются магистрали. Саму печку можно демонтировать с радиаторным узлом. Скоба, которая фиксирует тягу заслонки системы прогрева лобового стекла, отсоединяется от кожуха печки. Производится демонтаж тяги с ручкой заслонки.
  7. При помощи головки на 10 надо открутить 4 фиксирующих гайки, которые крепят кожух печки к кузову. Открутив гайку, расположенную спереди слева, производится снятие со шпильки клеммы кабеля массы электромотора вентилирующего устройства.
  8. Производится отключение разъемов от резисторного устройства. Также отсоединяются электроцепи моторчика вентилятора. Отопительный узел демонтируется вместе с вентилирующим устройством.
  9. С использованием отвертки с крестовым лезвием выкручиваются болты, фиксирующие вентилирующее устройство к печи. Вентилятор демонтируется.
  10. Той же отверткой откручивается саморез, фиксирующие резисторный элемент электрического мотора. Затем выкручивается еще три самореза, расположенные на левой крышке печки. Крышка демонтируется.
  11. Затем семь защелок, фиксирующие две части кожуха друг к другу, освобождаются. При помощи крестовой отвертки саморез, который крепит две части корпуса, откручивается. Этот элемент располагается справа в небольшом углублении.
  12. Канцелярским ножом разрезается уплотнительный элемент от плоскости штекера. Две части корпуса отопительного узла разделяются.
  13. Ручка заслонки обогревательной системы лобового стекла выводится из отверстия внешнего рычага приводного устройства. Выполняется демонтаж заслонки.
  14. При помощи пинцета или плоскогубцев сжимаются усики фиксирующего устройства. Производится снятие ручки привода заслонки, использующейся для обогрева ног. Заслонка демонтируется. Аналогично снимается заслонка управления отопителем. Дальнейшая процедура сборки устройства производится в обратном порядке.


Демонтируется управляющая панель с центральной консоли


Извлечение патрона со световым индикатором панели управления


Снятие тяг управления отопительным узлом


Демонтаж печки с радиаторным устройством
