Не работает печка ваз 2112 16 клапанов

Устройство

Прежде всего, следует знать само устройство системы отопления, чтобы четко понимать, что и как ремонтировать, ведь для ВАЗ 2110 перебои работы отопителя – явление типичное, и время от времени требующее вмешательства надежных рук – будь то водитель или работник СТО.

Итак, система отопления состоит из: 1. Собственно блок отопителя, который обеспечивает обогрев салона

Его представляют (по важности деталей):

Электродвигатель, на котором также закреплен вентилятор, для нагнетания горячего воздуха;
Радиатор, без которого вся система не работает. Причем, в отличие от старого отопителя, радиатор печки ВАЗ 2110 нового образца не имеет крана, перекрывающего поток тосола (антифриза) через радиатор. Таким образом, он всегда (хоть зимой, хоть летом) нагрет. Сделано это якобы для того, чтобы устранить протекания, которые часто наблюдались через этот кран, а также – чтобы максимально быстро при потребности нагревать салон. Летом приточная вентиляция идет мимо радиатора, но все же некоторые владельцы ВАЗ 2110, производя ремонт печки, добавляют в систему этот кран;
Заслонки, которых три. Одна отвечает за рециркуляцию воздухозаборника, вторая открывает/закрывает канал отопителя, третья, самая важная для салона – управления отопителем;
Резистор, который регулирует скорость обдува.

Детали отопителя ВАЗ 2110

Все детали упакованы в блок с дополнительными клапанами, щитками, штуцерами. Все это устройство одето в корпус и находится под капотом ближе к панели приборов.

2. Следующий блок представляют воздуховоды ВАЗ 2110. Они отходят непосредственно от печки и обеспечивают:

Вентиляцию салона через центральные сопла;
Воздухораспределитель работает на подачу тепла (или обычного воздуха для вентиляции);
Два воздуховода направлены на заднюю часть салона;
Есть целая система из пяти сопел для обогрева ног;
Два боковых воздуховода обеспечивают обогрев боковых стекол и частично салона, обеспечивая лучшее отопление;
Два сопла для вентиляции.

Принцип работы отопителя

Таков, вкратце, принцип распределения горячего или холодного воздуха внутри ВАЗ 2110.

3. Блок электронного управления печки работает из салона. В него включены:

Ручка контроллера. Это устройство позволяет задавать температуру в салоне, которую должен выдавать блок печки. Включается путем поворота ручки и выставляет температуру от воздуха, температура которого будет соответствовать той, что за бортом, до 30°С. Чаще всего эту деталь называют контролером САУО (системы автоуправления отопителя);
Датчик температуры отвечает за включение печки, когда температура в салоне снижается на 2 градуса против заданной. У датчика есть микровентилятор, и если ручка управления находится в положении А, тогда включается микромоторчик в блоке печки, и начинает работать заслонка, обеспечивающая правильное отопление. Поэтому обычно прежде, чем начинать ремонт системы отопления, проверяется работа этого датчика. Он расположен рядом с лампочкой отопления на потолке ВАЗ 2110. Поскольку ремонт его не предусмотрен, то в случае поломки это устройство следует сразу же заменить.

Потолочный датчик температуры воздуха в салоне

Диагностика, ремонт и замена

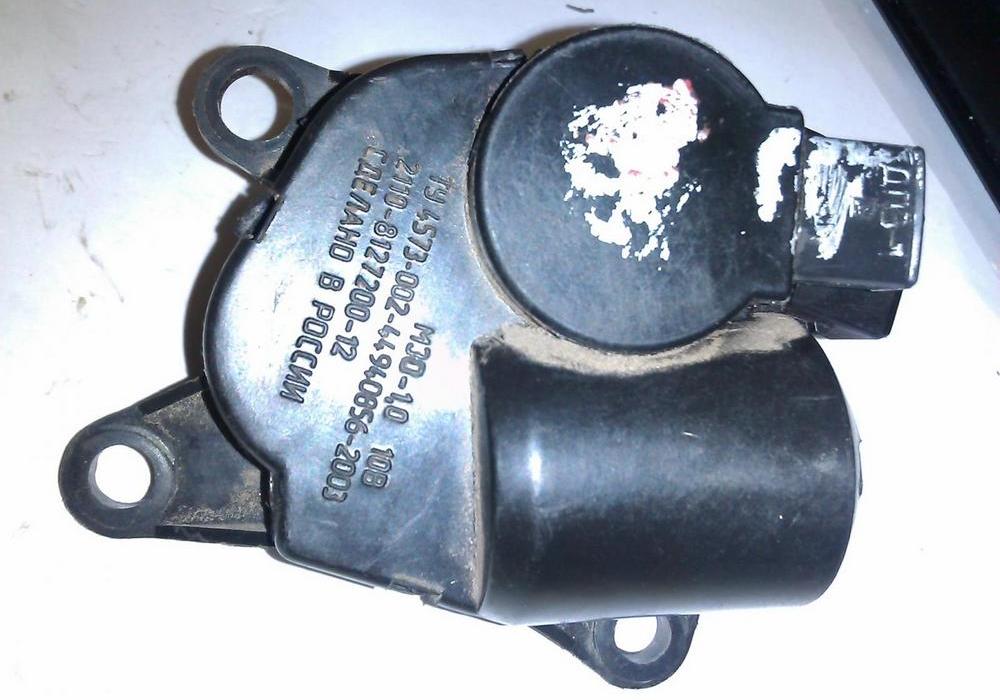

Проверить моторедуктор можно сразу после демонтажа. Нужно подать напряжение 12 вольт на контакты питающего разъема. Проще всего это напряжение взять с аккумулятора. Накидываем два провода на АКБ и подсоединяем к контактам разъема. Вал моторедуктора должен начать поворачиваться. При изменении полярности движения вала должно реверсироваться.

Если этого не происходит, разбираем моторедуктор. Если же сервопривод срабатывает, то проблема в блоке управления или проводке.

Самостоятельно можно разобрать только микромоторедуктор нового образца. Пластиковый корпус держится на фиксаторах и без проблем разделяется на две половины при небольшом усилии.

После разборки пробуем вращать червяк вала электродвигателя пальцами. Если он вращается легко, значит, механическая часть исправна. Осмотрите зубья шестеренок. Углубления в верхней крышке под валы шестерен должны быть целыми, без сколов и эллипсоидной выработки.

Пробуем подать напряжение на моторчик напрямую, мимо фишки. В некоторых случаях обрыв наблюдается именно на этом участке. Если и после подачи напряжения напрямую ничего не происходит – ремонт моторедуктора печки ВАЗ-2110 на этом можно прекращать. Неисправен мотор. Потребуется установка нового моторчика или полная замена моторедуктора, что обычно и делается из-за отсутствия в продаже подходящих электродвигателей.

Видео: Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Замена моторедуктора печки ваз 2110 нового образца, как и старого, проводится в обратной демонтажу последовательности.

Единственная рекомендация на этапе установки – проверить работоспособность новой детали. Известны случаи, когда даже новые запчасти имели дефекты. А если приобрели б/у сервопривод, проверка нужна обязательно.

Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.

Причины по которым свежий поток холодного воздуха летом или горячая струя зимой не идёт из воздуховодов вашего ВАЗ 2113, 2114, 2115, могут быть двух видов:

механические
электрические

Рассмотрим их более подробно.

Механические причины по которым не работает вентилятор печки ВАЗ 2114, 2115, 2113.

В первую очередь к механическим причинам относится засорение воздуховода.

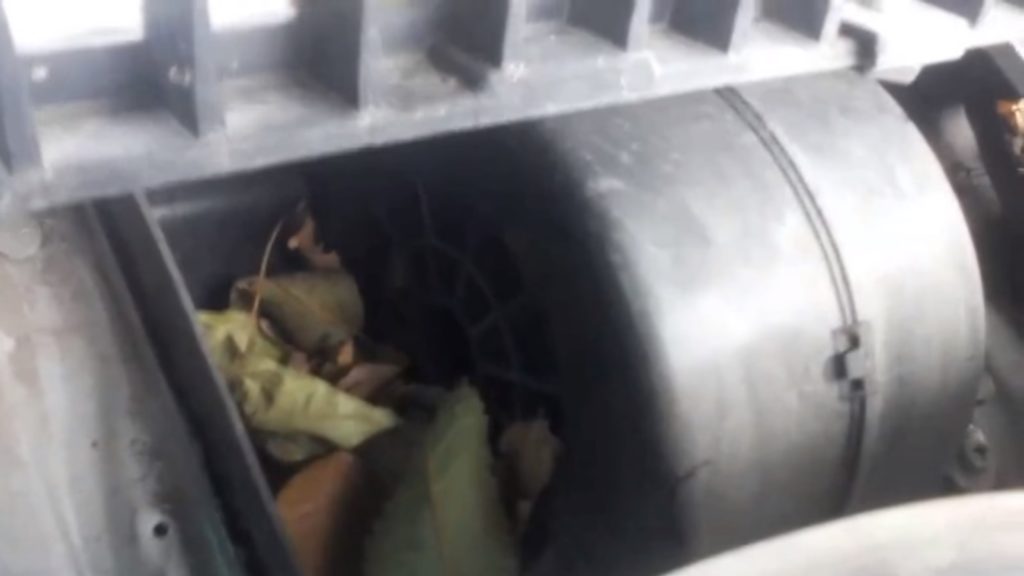

Как видно на фото, листья, ветки и прочий мусор попадают под кожух и забивают воздуховод моторчика печки. Мусор может попасть и в саму секцию с лопастями и заклинить вентилятор печки. Обычно перед этим из под копотного пространства доносится свист или скрежет.

К механическим причинам неработоспособности мотора печки можно отнести заклинивание лопостей в следствии неправильной установки корпуса вентилятора печки. При снятии моторчика печки часто повреждаются защёлки фиксирующие две части корпуса. И если эти части между собой крепко не зафиксированы, то между ними будет щель и поток воздуха, который должен идти в салон, будет попадать в эту щель. Так же части корпуса могут вообще клинить лопости моторчика, тогда он вообще не будет крутиться.

Как проводится диагностика?

Перед тем как проводить ремонт заслонки, крайне важно произвести диагностику. Какие вложенные задачи нужно выполнить?

Проверка температурного датчика

Для проверки рекомендуется достать концы температурного датчика, расположенные на потолке автомобиля, и подать напряжение 1,2 В. При этом напряжение желательно подавать на клеммы плюса и минуса. Затем настроить контроллер в двух положениях: min (синяя точка), max (красная). При этом вентилятор вращаться не должен.

Проверка исправности контроллера САУО

Для диагностики используют мультиметр, измеряющий напряжение на розовом и коричневом проводах. При этом следует включить зажигание и начать прокручивание ручки температурного датчика. Нужно отметить, что при проблемах с контроллером может не работать заслонка печки. Несмотря на это, рекомендуются произвести дополнительные проверки.

Заслонка системы отопителя

Печка включает в себя 2 заслонки:

верхнее устройство используют для регулировки забора холодного воздуха;
нижнее устройство должно контролировать поступление горячего воздушного потока от радиатора отопителя.

Если происходит поломка приводного механизма или заслонки, обогреватель начинает слабо греть. Кроме того, может сильно жарить или не подавать малейшего тепла.

И вот в чём может заключаться неисправность заслонки используемой печки:

закусывание устройства;
заклинивание;
поломка привода;
перекос устройства;
заклинивание из-за ржавчины.

Нужно отметить, что металлические заслонки печки могут клинить от ржавчины. При этом пластиковые модели часто перекашиваются из-за горячего воздуха.

Проверка микроредуктора

Для этой диагностики традиционно используют омметр. Вначале рекомендуется установить градусы на минимальном показателе и подождать около 15 секунд, после чего отсоединить разъём контроллера и на запущенном моторе замерить сопротивление между контактами Х1.4, а также Х1.1. При этом заслонка отопителя у ВАЗ-2112 должна показывать 3,2–5 кОм. Если же выявлена поломка микроредуктора, предстоит разборка автомобильной печки.

Проблема: не меняется скорость отопления

Такая неисправность может заключаться в одном из следующих моментов:

работа печки только в третьем режиме;
функционирование устройства только в первых двух режимах.

Основная задача — это успешный поиск месторасположения резистора сопротивления. При этом в любом случае ремонт всё-таки необходимо будет осуществить.

Резистор сопротивления

Ещё одна возможная поломка заключается в резисторе сопротивления, причём любая автомобильная печка обладает двумя спиралями сопротивления. Если успешно работают обе спирали, электродвигатель отопительного оборудования будет функционировать на первой скорости. Если же резистор будет работать на первой спирали, становится доступной только вторая скорость. Третья скорость является максимальной и она не предусматривает включение резистора

В связи с этим крайне важно обратить внимание на резистор сопротивления и понять, в чём заключается проблема

Слабая подача тёплого воздуха, модернизация печки

Печка может дико раскалять поступающий на неё воздух, но до салона может доходить едва ощутимое тёплое дыхание отопителя. Все дело в негерметичности соединений воздуховодов, а их, к сожалению, достаточно много. Во-первых, рекомендуют загерметизировать первичные воздуховоды, между ними и самой печкой зачастую фиксируется утечка прогретого воздуха, он попросту греет моторный щиток.

Модернизация печки для ног водителя, об этом напишем отдельную статью. На фото наша редакционная машина.

Нужно проверять и герметизировать каждое место стыка пластиковых воздуховодов и их стыки с дефлекторами обдува салона и стекла. Особо разочаровавшиеся в заводской печке личности полностью выбрасывают стоковые воздуховоды и меняют их на гофрированные рукава, которых полно в строительных магазинах. Стыки при этом герметизируют монтажной пеной или моделином.

Конечно, работы море, но потраченное время стоит того — после модернизации абсолютно весь тёплый воздух будет поступать только по назначению.

Возможные неисправности отопителя и способы их устранения

увеличился расход антифриза, в расширительном бачке постоянно сниженный объем жидкости;
салон транспортного средства практически не прогревается;
под днищем автомобиля стали появляться следы утечки антифриза, в районе установки радиаторного узла или расположения патрубков, также следы хладагента могут появляться и в салоне;
на внутренних сторонах стекол стали появляться жирные следы, сами стекла сильно потеют;
запах хладагента в салоне авто (автор видео — канал В гараже у Сандро).

По каким причинам печка ВАЗ 2112 не работает:

Одна из самых распространенных проблем — выход из строя радиатора, для решения проблемы есть два способа — либо ремонт радиаторного устройства, либо его замена. Ремонт актуален в том случае, если повреждения девайса несерьезные и его корпус можно запаять. Но зачастую ремонт не дает результатов, поэтому узел приходится менять.
Выход из строя моторедуктора, то есть самой печки. Что касается устранения проблемы, то здесь нужно действовать в соответствии с неисправностью. Если есть возможность, то разумеется, сам мотор нужно пытаться чинить, но обычно выполняется его замена.
Закончился антифриз. Такая проблема, как правило, связана с утечкой. Утечка может произойти через радиаторный узел, термостат либо поврежденные патрубки. Если радиатор и термостат целые, то нужно проверять состояние шлангов и особенно их соединений. Если патрубки потрескались и на них видны следы повреждений, то они подлежат замене.
Выход из строя термостата. По такой причине жидкость хоть и будет частично циркулировать по системе, но обогревать салон печка не сможет. При неработающем термостате обычно выполняется замена устройства.
Не работает блок управления отопителей, в частности, речь идет о модуле, расположенном на центральной консоли. Если управляющий модель отказывается работать, печка просто не сможет получать сигналы об активации, отключении и переключении режимов. Если проблема кроется именно в блоке, то его нужно будет менять, но зачастую такие неисправности обусловлены повреждением электроцепи или плохим контактом устройства с системой.

Неисправности и ремонт системы отопления Лада Калина

Не всегда с первого раза можно определить причину неисправности отопления в автомобиле, поэтому рассмотрим самые распространенные проблемы и методы их устранения.

Принцип работы системы отопления в Ладе Калина

Перед тем как самостоятельно искать проблему в отопительной системе автомобиля, следует изучить принцип ее работы.

Блок управления отопительной системы анализирует данные, получаемые от потолочного температурного датчика. После этого он сравнивает полученные параметры с теми, что выставлены водителем на панели печки. При отклонении разницы показаний приблизительно в 2 градуса блок управления отопителем посылает команду на микроредуктор. Последний, в свою очередь, открывает и закрывает заслонки печки, через которые поступает в салон нагретый поток воздуха.

По этой причине, если в Ладе Калина из отопителя дует горячий или холодный поток воздуха, не важно, как установлена ручка на панели печки – стоит проверить салонный датчик температуры. Кроме того, довольно часто проблемы с печкой могут появляться из-за системы охлаждения двигателя автомобиля. Советуем проверить уровень тосола в расширительном бачке

Если он недостаточен, необходимо добавить охлаждающую жидкость до отметки нормального уровня

Советуем проверить уровень тосола в расширительном бачке. Если он недостаточен, необходимо добавить охлаждающую жидкость до отметки нормального уровня

Кроме того, довольно часто проблемы с печкой могут появляться из-за системы охлаждения двигателя автомобиля. Советуем проверить уровень тосола в расширительном бачке. Если он недостаточен, необходимо добавить охлаждающую жидкость до отметки нормального уровня.

Стоит отметить, многие водители в зимнее время специально оставляют тосол на минимальной отметке, благодаря чему в холодное время отопительная система быстрее начинает дуть теплым воздухом.

Метод проверки печки на Ладе Калина

Вся процедура проводится на запущенном двигателе.

Переводим в крайнее положение (синяя зона) ручку регулятора температуры блока управления.
Плавно переключаем скорости вращения вентилятора с первой по четвертую скорости.
Следим за интенсивностью поступающего воздуха, выходящего и воздуховода. С каждой скоростью его поток должен усиливаться.

Если печка Калины так и не работает, проверяем работоспособность предохранителя, на схеме обозначенного F5. Вместе с ним проверяем цепь питания. Если на какой-либо скорости вентилятор не работает или его интенсивность меняется не линейно, стоит проверить выключатель и дополнительный резистор. При недостаточном потоке воздуха следует заменить салонный воздушный фильтр.

После всего описанного переходим к проверке заслонок отопителя. Для этого:

Регулятор температуры переводим в крайнее положение (синяя зона), скорость вентилятора устанавливаем максимальной.
Вращаем ручку управления заслонками на блоке, одновременно контролируем изменения направления, выходящего из них воздуха.

Если поток воздуха не меняет свое направление, это говорит о неисправностях в механической части блока управления отопителем. К примеру, слетела тяга или из-за поломки ролика не накручивается на него либо банально заклинило заслонку. При

установленном климат-контроле стоит проверить работоспособность микромоторедуктора заслонки вентиляционного блока, кондиционера и отопителя. Для этого:

двигатель прогреваем до рабочей температуры;
регулятор температуры переводим в крайнюю красную зону;
контролируем наличие теплого или горячего потока воздуха из воздуховодов.

В случае если температура воздушного потока осталась неизменной, следует проверить работоспособность механической части управления отопителем. При использовании климат-контроля проводим вышеописанные операции. Также проверяем исправность охлаждающей системы двигателя.

В заключение отметим, если вы не уверены в своих силах и возможностях – лучше отправьте автомобиль на диагностику к обученным специалистам, ведь любая ошибка, допущенная вами, приводит к замене целого агрегата или системы, что неслабо ударит по семейному бюджету!

ladaautos.ru

Как пользоваться печкой

Не секрет, что во многом от обращения с предметом зависит срок его службы и надежность функционирования. Это как нельзя кстати подходит для отопителя в машине. Чем правильнее вы будете его эксплуатировать, тем лучше и дольше печка сможет работать.

Есть несколько простых правил, придерживаясь которых, вы продлите срок службы этого узла.

Во время холодов печкой управляйте двумя режимами. Сначала заведите машину, выставьте положение регулятора «Все на стекло», а уже во время движения переключитесь на направление тепла в ноги.
Не перекрывайте сопла, подающие воздух.
Наличие ковров на полу в салоне потребует от вас направить сопла выше.
Старайтесь всегда поддерживать стекла в чистоте.
Используйте кондиционер при сырой погоде.

Конструкция отопителя ВАЗ-2110

САУО пришло на смену ручному управлению отопителем, но в остальном печка конструктивно осталась прежней. Как и в более ранних моделях система обогрева салона представляет собой корпус с установленными внутри радиатором, подключенным к системе охлаждения силового агрегата – источник тепла, заслонками, перенаправляющими воздушный поток в нужные зоны, и вентилятором с приводом от электродвигателя, которым поток воздуха и создается. САУО — контроллер, который в зависимости от установленных параметров отслеживает температуру в салоне и регулирует положение заслонок, поддерживая заданный режим.

Эффективность отопителя салона ВАЗ-2110 была бы низкой без принудительного создания потока воздуха, и эта задача лежит на вентиляторе печки.

Из печки потекла охлаждающая жидкость

Определить причину поломки печки обычно просто. Для этого не требуется специального оборудования. Достаточно ее осмотреть. Например, потекла охлаждающая жидкость. При этом также будет неприятный запах в салоне. Причина кроется в том, что потек радиатор или поломался краник, который установлен на печке.

Если поломался кран на печке, то также потребуется заменить его на новый. Бывает он двух видов: вазовский или керамический. Первый вариант стоит дешевле, но и длительность службы его небольшая. Если пользоваться печкой часто, то его замена необходима будет спустя два или три сезона.

Что касается керамического краника, то его стоимость выше. Но такое устройство отличается длительным периодом службы. Он способен отлично функционировать более пяти сезонов.

Также стоит не забывать, что течь тосол может из разных мест. Сначала необходимо его определить. Только потом отправляться за покупкой новой детали. Стоимость и радиатора, и краника – более 1 200 рублей. После этого можно приступать к замене.

Правильное определение причины поломки печки позволит быстро и качественно восстановить работу устройства. Поэтому внимательно осмотрите устройство и установите, что привело к выходу из строя.

Как пользоваться печкой

Есть несколько простых правил, придерживаясь которых, вы продлите срок службы этого узла.

Во время холодов печкой управляйте двумя режимами. Сначала заведите машину, выставьте положение регулятора «Все на стекло», а уже во время движения переключитесь на направление тепла в ноги.
Не перекрывайте сопла, подающие воздух.
Наличие ковров на полу в салоне потребует от вас направить сопла выше.
Старайтесь всегда поддерживать стекла в чистоте.
Используйте кондиционер при сырой погоде.

ВАЗ 2110 печка дует холодным, почему?

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Ремонт моторедуктора

Если же всё-таки у вас имеется желание выполнить ремонт моторедуктора, а не просто заменить его на новый, то следующая часть нашей статьи будет вам интересна. Сразу стоит оговориться, что детали нового образца существенно отличаются от своих предшественников.

Деталь старого образца

В первую очередь рассмотрим принцип ремонта моторедукторов на ВАЗ-2110 старого образца. Такая деталь может иметь пластмассовый корпус или металлический. С первым вариантом работать намного легче, а вот моторедуктор в металлическом корпусе будет сложно снять и при этом не помять его.

Как демонтировать подобный элемент нам уже известно, так что приступим непосредственно к его разборке и выявлению неисправностей. Снимаем с вала адаптер, который вставляется в заслонку и служит для передачи вращательной энергии. Можно смело тянуть на себя, поскольку клея и стопоров здесь нет.

По всему периметру корпуса располагаются защёлки. Чтобы с ними справиться, необходимо воспользоваться плоскими отвёртками, которые нужно вогнать между язычком защёлки и корпусом. Приподнимаем проушину совсем немного и вставляем вторую отвёртку рядом с защёлкой. Половинки разомкнутся от поворотного движения. Подобные действия потребуется выполнить несколько раз по всему корпусу.

Нужно следить, чтобы не выпадали мелкие детали, которые могут затеряться. Полностью снимаем вторую половину корпуса, стягиваем вверх с оси и снимаем три шестерни. На второй половине корпуса должен остаться электродвигатель с шестернёй и валом.

Во время снятия электромотора нужно обратить внимание на червячную шестерню, на конце которой располагается сегмент, отвечающий за центровку вала и удерживающий пару шестерён в зацеплении. Деталь мелкая и может легко затеряться

В корпусе мотора имеется стопорный винт, который препятствует проворачиванию мотора внутри корпуса.

Извлекаем мотор, снимаем с вала шестерни и сегмент. Тщательно осматриваем все детали на предмет поломки и дефекта. Если ничего такого не обнаружилось, то исследуем моторедуктор дальше. В том месте, где подключаются провода, части мотора имеют фиксацию. Разгибаем подручными инструментами и освобождаем донную часть.

Опять действуем аккуратно и осторожно, чтобы ничего не сломать и не растерять. Внутри располагается постоянный магнит, который за счёт магнитного поля удерживает якорь мотора на своём месте

Чтобы не натворить беды, нужно взять агрегат в руку и нажатием пальца на вал утапливаем его. Пальцами другой руки захватываем якорь и разделяем мотор на части. Не стоит хвататься за обмотки, поскольку они легко повреждаются. Видим две щётки, которые крепятся к донной части. При помощи отвёртки оттягиваем щётки за их держатели. На конце якоря располагается шайба, которая препятствует лёгкому демонтажу щёток. Снимать шайбу нет резона.

У якоря имеется три обмотки, которые подлежат тщательному осмотру и прозвону тестером. А также осматриваем все демонтированные элементы на предмет критичных потёртостей, оплавлений, налёта копоти

Сборка моторедуктора осуществляется в обратном порядке, аккуратно и предельно осторожно

Деталь нового образца

Демонтаж моторедуктора нового образца осуществляется по аналогичной схеме, которая была описана выше. Когда деталь окажется в руках, необходимо разобрать корпус, который удерживается за счёт фиксаторов. Их нужно аккуратно поддеть плоской отвёрткой. В первую очередь нужно рассмотреть мотор на предмет наличия неисправностей. Для этого нужно подключить его к разъёму, который имеется в моторном отсеке. Микромотор подлежит разбору, для чего необходимо будет отогнуть отпрессованный бортик

Важно отметить положение, в котором находится крышка относительно корпуса. Это поможет во время сборки сохранить у электромотора правильную полярность

При нахождении неисправности в моторе потребуется заняться поисками обрыва. При работающей детали необходимо смазать её и шестерёнки на редукторе. Идеально подходит смазка на силиконовой основе, которую можно использовать при большом диапазоне температур

Возможно, потребуется осуществить замену датчика положения заслонки, на него стоит обратить внимание. Сборка детали осуществляется в строго обратной последовательности

Ремонт и замена моторедуктора печки — не самая лёгкая работа, с которой может столкнуться автовладелец. Но и ничего сверхсложного в этом также нет. При наличии желания, минимального опыта и фантазии можно успешно устранить проблему с автомобильной системой отопления и создать комфортный климат в салоне своей «десятки».

Проверяем предохранитель

Начнем с самого простого. Поднимаем капот и находим там монтажный блок, а в нем — предохранитель F-18. Его нужно вынуть из посадочного гнезда и проверить тестером на пригодность. Есть еще один способ проверки, и он гораздо проще. В «десятке» этот предохранитель отвечает за безопасность не только контроллера отопителя, но и лампы подсветки бардачка, а также прикуривателя.

Включите зажигание, откройте бардачок и посмотрите на лампу. Если она раньше горела, а сейчас нет, скорее всего, причина одна и та же, по которой не работает печка ВАЗ-2110. Предохранители для вентилятора отопителя рассчитаны на 25 А. Учтите это при замене.

Дует холодом

Самое неприятное, когда печка совсем перестала работать, гонит лишь холодный воздух. В 90 случаях из 100 виновен моторедуктор, который на ВАЗ 2110 меняют так:

Демонтируют дворники;
Снимают жабо;
Три самореза, крепящие моторедуктор, откручивают крестовой отверткой (нужна короткая) ;
Отстегивают провода;
На место старого моторедуктора ставят новый. Для этого лучше попросить помощника переключать режимы регулятора, пока вы устанавливаете эту деталь;
Устанавливают жабо назад, ставят дворники.

Бывают также ситуации, когда приходится менять отопитель, поскольку старый совсем «износился». Мастера в таком случае рекомендуют модели «2112-01» или «2112-02». Они идеально подойдут для ВАЗ 2110, а разница между ними в том, что первый без воздушного фильтра, а второй с фильтром.

Диагностика регулятора отопителя

Центральные сопла

Для быстрого установления реальной причины поломки выведшего из строя регулятора температуры печки ВАЗ десятого семейства первым делом разбираются центральные сопла. При этом рукоятку, регулирующую направление воздушного потока, требуется поставить в крайнее левое расположение. Для контроля рабочей эффективности заслонки следует активировать зажигание и сменить положение температурного датчика с минимального до максимума (с синей точки переместить на красную).

Если при осмотре выяснится, что заслонка замерла в неподвижном состоянии и не двигается с места, значит, в машине заклинил малогабаритный моторедуктор заслонки отопителя (печки). Если с редуктором все в порядке, необходимо проверить разламывание посадочного гнезда прибора. Такие поломки постоянно преследуют агрегаты, в которых заслонки изготовлены из пластика.

Засорившиеся трубки

Часто поломка температурного регулятора бывает из-за засорившихся трубок, которые постоянно забиваются всевозможными отложениями и герметиком. В этом случае владельцу авто необходимо проверить в расширительном бачке количество охлаждающей жидкости.

Пониженный уровень тосола или антифриза напрямую говорит о том, что используемого вещества не хватает для того, чтобы достать до отопителя.

Для активации заслонки (если она неподвижна) в действие приводится редуктор путем запуска зажигания. Оживить заслонку можно попытаться и в ручном режиме.

Датчик положения заслонки

Ремонтные работы с регулятором печки машины ВАЗ 2110, 2111 и 2112 необходимы и в том случае, когда печка функционирует только в крайних положениях. Эта проблема появляется тогда, когда редуктор работает в стандартном режиме, а сам вал проворачивается. В этом случае нужно проверить на наличие сбоев датчика, обеспечивающего правильное расположение заслонки. Меняя положение тумблера температуры, владелец авто заметит резкую смену сопротивления контактов.

Проворачивающийся (плавающий) вал редуктора и отсутствие сопротивления говорят о поломке датчика месторасположения заслонки. В этом случае ремонт нецелесообразен, рекомендуется установить новый прибор.

Если все выполнено правильно, контроллер блока управления начнет нормально работать, а моторедуктор восстановит свое управляющее напряжение.
