Замена и регулировка заслонки печки на ладе калина

Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с

перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

Печка Лада Калина: замена радиатора отопителя со снятием панели

Вполне очевидно, что для замены нужно будет снять панель приборов на Калине. Другими словами, чтобы ничего не пилить, а также плотно посадить радиатор печки на место, нужен полный разбор панели приборов.

Чтобы поменять радиатор печки со снятием торпедо на Калине, сначала снимается минусовая клемма с аккумулятора, а также декоративное жабо (находится под капотом). Далее снимается корпус воздушного фильтра и АКБ, освободив доступ к патрубкам радиатора.
После отсоединяются шланги, сливается антифриз. Теперь нужно отсоединить шланги на печку, выкрутить болт фиксации радиатора к моторному щиту.
Затем в салоне нужно приступить к выкручиванию саморезов с двух сторон передней панели.
Далее убирается декоративная накладка перед лобовым стеклом, снимаются дефлекторы воздуховодов, магнитола, ручки управления климатом.
Затем нужно снять блок управления климатом, отсоединяя провода и тяги. По окончании нужно вывернуть 2 шурупа, так как они держат панель.
После можно снимать декоративный кожух рулевой колонки, подрулевые переключатели, замок зажигания. Чтобы снять саму панель, выкручиваются девять болтов

Затем с осторожностью (чтобы не оборвать проводку) панель извлекается из салона.
Теперь открыт доступ к блоку отопителя (прикручен к вертикальным ребрам жесткости) Нужно отсоединить крепежи и вытащить элемент, выполнить ремонт и замену вышедших из строя деталей. По окончании радиатор ставится на место, при этом между радиатором отопителя и стенкой корпуса не допускается наличие зазоров и щелей
Далее можно выполнять обратную сборку.
Важно учитывать, что при установке передней панели Калина все электрические разъемы должны быть подключены, проводка разложена по местам

Важно добиться легкого и плотного прилегания торпедо к моторному щиту, все крепежные отверстия должны совпасть.
Завершающим этапом становится установка на места элементов декора и подключение патрубков под капотом
Остается залить тосол, завести двигатель, прогреть мотор и проверить работоспособность печки.

Обратите внимание, при разборке и сборке панели ЭБУ нужно отвести в сторону. Также отключать и подключать все электрические разъемы нужно аккуратно, чтобы не повредить защелки

Замена печки на Калине методом реверса радиатора

Итак, начнем. Ставим машину так, чтобы слева можно было открыть водительскую дверь и выполнять работы в районе педального узла. Открываем капот, снимаем воздушный фильтр и воздуховод .

Отверстия в воздушном фильтре и в дросселе рекомендуется заткнуть чистой тканью, чтобы за время работы внутрь не попала пыль, грязь и посторонние предметы, способные в дальнейшем повредить двигатель.

Снимаем аккумулятор и площадку под ним (ключи на 10, на 13, ключ-трещетка с головкой на 13).

Для полного снятия площадки, откручиваем головкой на 10 труднодоступную гайку, которая крепит к площадке два трубопровода. Эти шланги приходится откручивать каждый раз при снятии площадки под АКБ, поэтому я их соединил вместе и к площадке больше не прикручиваю, ибо они и так никуда не денутся

Дальше нам надо слить антифриз. но сделать это можно, как минимум, двумя способами .

Схема отопителя Калина

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

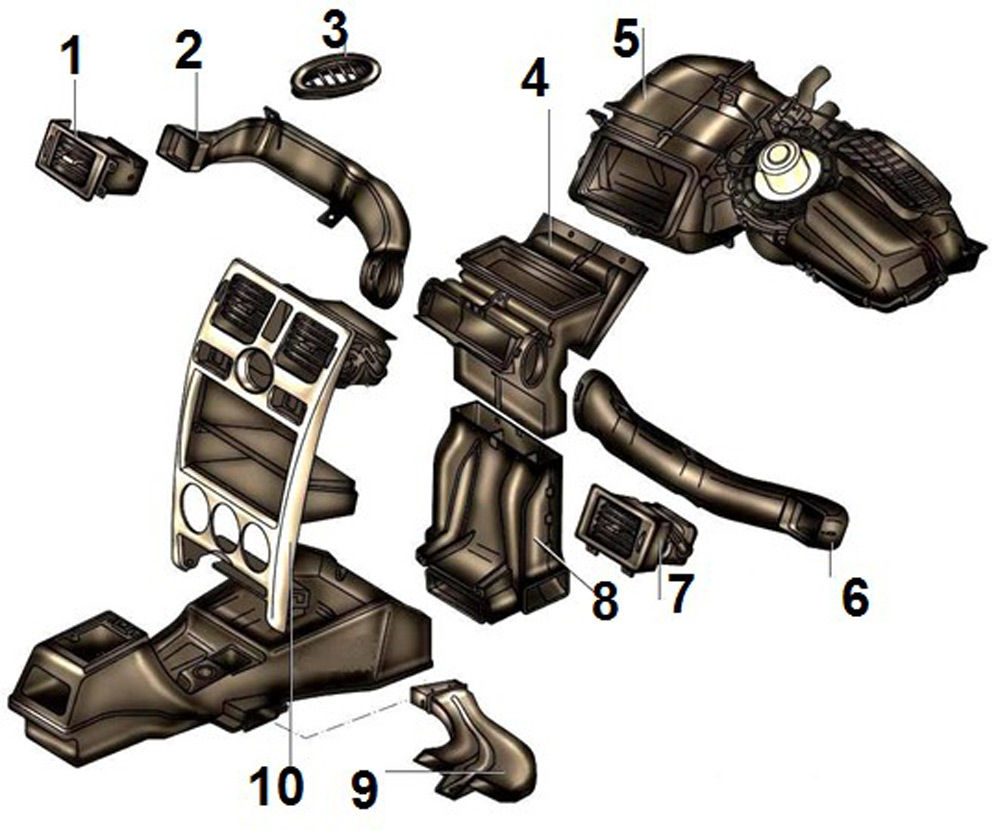

Общая компоновка печки Калина

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

Левый боковой выход потоков.
Левый воздуховод.
Обогрев бокового стекла.
Разветвитель воздушных потоков.
Печка.
Правый вентиляционный воздуховод.
Правый боковой выход потоков.
Воздуховод нижнего обогрева.
Воздуховод обогрева салона.
Центральный выход потоков вентиляции.

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

Если проанализировать отопитель Калины, принцип работы и схема отопителя будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

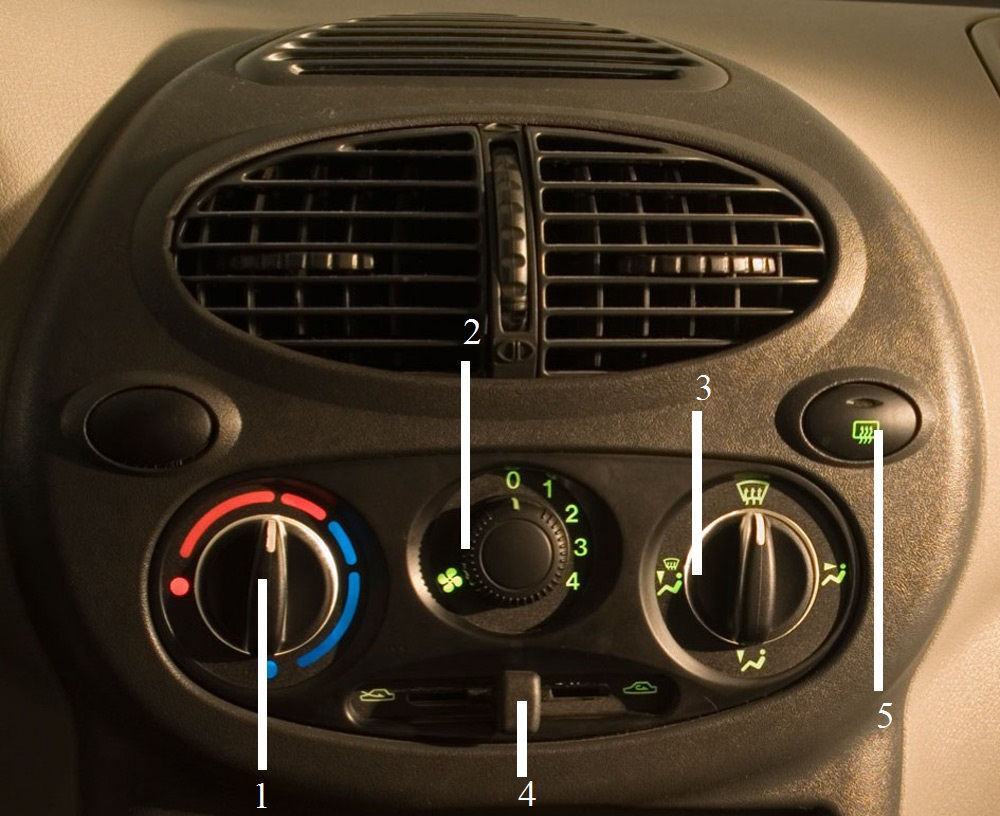

Блок управления устройством отопления

Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

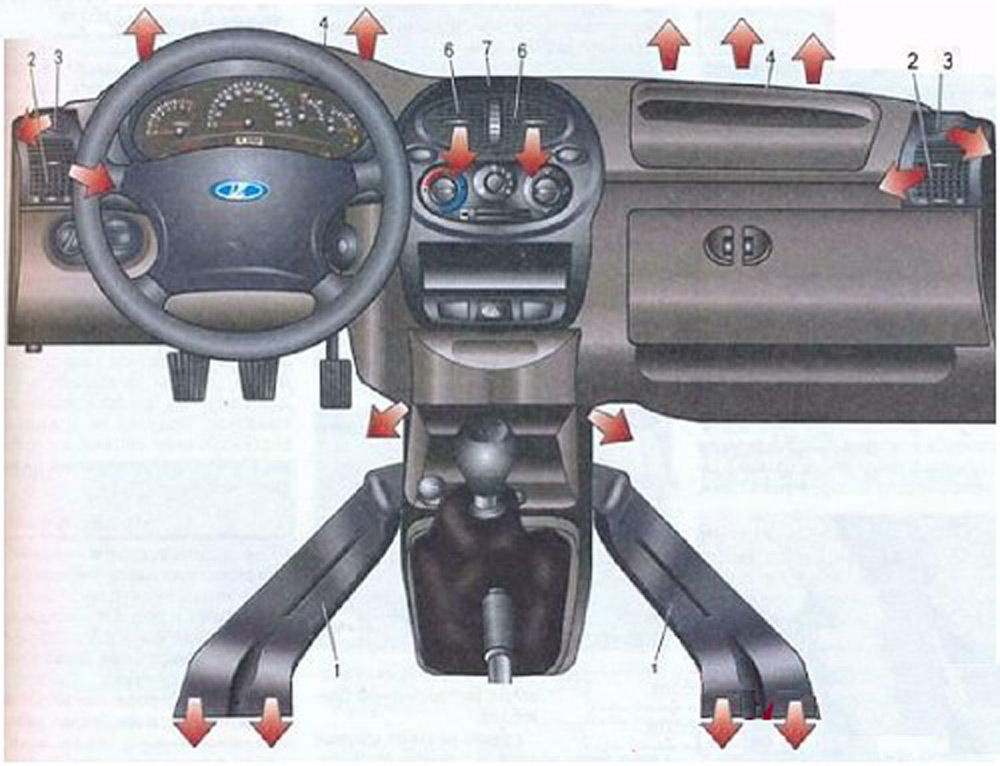

Вентиляция салона Лада Калина

Выводные патрубки размещаются в кузовном оперении авто под багажником. Отопитель расположили под приборной панелью. Поток воздуха проникает в салон машины через заборник, который сконструирован перед лобовым стеклом в подкапотном пространстве. Воздух проникает через фильтр и разгоняется по салону под давлением, который создаёт вентилятор.

1.Патрубки для подачи воздуха в заднюю часть салона.

2.Боковые вентиляционные сопла.

3.Обдув боковых стёкол.

Насадка обдува лобового стекла.

5-6-7.Центральные дефлекторы поступления потоков в салон автомобиля.

Направляем приточный воздух через дефлекторы поворотом маховичка. Если вращаем вверх, заслонка открывается и наоборот. Вы уже поняли, как устроена печка на Калине.

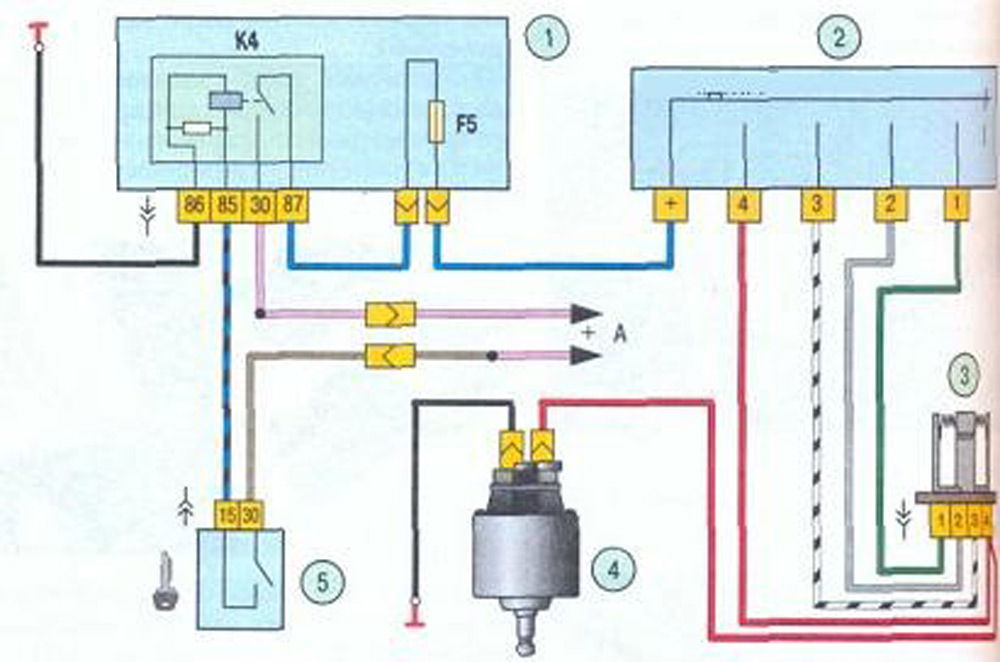

Электросхема печки Калина

Реле с предохранителем в сборе.
Режимный переключатель.
Резистор.
Электрический двигатель печки.
Замок зажигания.

А. К источнику питания.

Схема отопителя Калина

Общая компоновка печки Калина

Левый боковой выход потоков.
Левый воздуховод.
Обогрев бокового стекла.
Разветвитель воздушных потоков.
Печка.
Правый вентиляционный воздуховод.
Правый боковой выход потоков.
Воздуховод нижнего обогрева.
Воздуховод обогрева салона.
Центральный выход потоков вентиляции.

Блок управления устройством отопления

Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
Включатель режима разогрева заднего стекла.

Вентиляция салона Лада Калина

1.Патрубки для подачи воздуха в заднюю часть салона.

2.Боковые вентиляционные сопла.

3.Обдув боковых стёкол.

Насадка обдува лобового стекла.

5-6-7.Центральные дефлекторы поступления потоков в салон автомобиля.

Электросхема печки Калина

Реле с предохранителем в сборе.
Режимный переключатель.
Резистор.
Электрический двигатель печки.
Замок зажигания.

А. К источнику питания.

Видео «Решение проблемы потекшего радиатора»

Как в домашних условиях произвести ремонт узла — подробная инструкция процесса представлена на видео ниже (автор — SergSerg).

Если у вас холодным воздухом дует печка на Лада Калина, но при этом все оборудование исправно, воздушных пробок нет и все датчики в норме, то стоит задуматься о том, что, скорее всего, проблема заключается в заслонках отопительной системы автомобиля. Выявить эту проблему достаточно сложно, обычно к ней приходят метод исключения, когда все остальные элементы отопителя уже проверены. В рамках этой статьи, мы расскажем о том, что обычно предшествует выявлению проблем с заслонками отопителя, а также поделимся информацией, как исправить такую неприятную ситуацию.

Стоит отметить, что на нашем сайте есть публикация Замена печки без снятия панели Лада Калина, где подробно описан метод, который позволит справиться с задачей даже полному новичку.

Признаки неисправности заслонок отопительной системы Лада Калина

Большинство владельцев автомобилей Lada Kalina, отмечает, что даже при температуре в -25 градусов Цельсия на улице, достаточно включить печку на первую скорость и в салоне становится тепло. При этом, спустя некоторый промежуток времени, интенсивность обогрева начинает падать, и уже становится недостаточно запускать отопитель на первой скорости, приходится переключаться на вторую, а порой и дальше.

Все дело в том, что у Калины, как и у ряда других автомобилей вазовского производство имеется родная «болезнь» – даже в самом крайнем положении рукоятки регулировки температуры (максимально горячо) заслонка открывается не полностью. В результате, при минимальном износе элементов отопителя, прогрев салона начинает уменьшаться. Чтобы убедиться, что в вашем автомобиле имеется такая проблема, достаточно взглянуть на корпус печки со стороны водительского сидения. Вы сможете увидеть рычажок этой заслонки, который работает с неполной амплитудой и тросик, который к нему подходит.

К счастью, существует метод, как исправить эту проблему, но потребуется самостоятельно совершить некоторые доработки, о которых мы и расскажем в следующих разделах этой статьи, но прежде, мы объясним, как удостовериться, что в вашем конкретном случае имеется именно эта проблема.

Проверяем наличие «болезни» заслонок на Лада Калина

Итак, у вас плохо греет печка, вы подозреваете, что дело в заслонках, но как же определить это наверняка? Для начала, вы должны подвести датчик температуры мультиметра к центральному дефлектору и произвести замер температуры на первой скорости работы отопительной системы. На непрогретой машине вы должны получить значение не менее 46 градусов Цельсия.

Следующим шагом, вы должны перевести рычаг скоростей подачи воздуха в салон в крайнее правое положение. В результате, температура должна вырасти. Это произойдет в любом случае, есть у вас проблема с заслонками или у вас ее нет, но в случае наличия проблемы, показатели мультиметра вырастут незначительно – не более, чем на 10 градусов, а может и еще ниже.

Что потребуется для восстановления нормальной работы печки?

Если у вас выявлена ситуация с небольшим увеличением температуры, при перемещении рычага из положения первой скорости в положение максимальной скорости, вам предстоят работы по модернизации системы заслонок. Для этого вам потребуется совсем немного:– пружина небольшой длины и средней жесткости– плоскогубцы, которые позволят в случае необходимости доработать длину пружины до нужных вам размеров

Процедура модернизации заслонок отопителя Лада Калина

Процедура модернизации достаточно проста, но требует аккуратности и сосредоточенности. Вам необходимо один конец пружины зацепить за рычаг, при помощи которого происходит движение заслонок, а второй за выступ, который имеется на корпусе. Вот и все.В результате описанной выше доработки, пружина начнет прижимать рычаг заслонок значительно сильнее, в результате амплитуда движения заслонок увеличиться до максимума, а качество работы отопительной системы автомобиля значительно повысится.

Чего стоит ожидать после процедуры модернизации системы заслонок

После того, как вы доработали систему заслонок, вам можно забыть о проблемах с ними на достаточно длительный период, так как срок их службы очень велик. Если же после этого, у вас снова перестала работать печка, то вы уже можете не обращать внимания на заслонки и искать проблему в совсем других элементах отопительной системы автомобиля: кранике, радиаторе, системе охлаждения двигателя и так далее.

Техническое устройство системы отопления

Функции системы отопления заключаются в обогреве и охлаждении салона автомобиля, а также в обдуве теплым и холодным воздухом стекол. Если вы не можете эффективно прогреть салон, а стекла постоянно запотевают, следует поискать причину в работе печки.

У Лады Калины традиционная приточно-вытяжная система, а нагрев воздуха осуществляется за счет разогретой до 90°С жидкости в системе охлаждения, которая затем прокачивается через печку. В печке происходит теплообмен воды с воздухом, направляемым впоследствии через воздуховоды в салон.

Система отопления в машине

Система отопления Лады Калины включает в себя следующие элементы.

Радиатор с воздушным распределителем.
Электрический вентилятор.
Фильтр системы вентиляции.
Воздуховоды.

Вентилятор на Калине имеет 4 режима работы. Изменение скорости вращения обеспечивается за счет работы дополнительных сопротивлений. Если необходима замена резисторов, следует учитывать, что они имеют сопротивление 0,23 и 082 Ом.

Приток воздуха осуществляется через заборное устройство, установленное перед лобовым стеклом. До поступления в салон воздух проходит очистку через салонный фильтр. Фильтрующий элемент изготовлен из синтетической ткани, и его замена необходима через каждые 15 тыс. км.

Ремонт и замена неисправных деталей

Многие начинающие автомобилисты задаются вопросами: как снять регулятор печки на Калине, какой светодиод находится в переключателе печки в Калине, что нужно делать, когда не работает переключатель режимов печки на Калине. Отвечая на эти вопросы, хочу сказать, что первоначально необходимо демонтировать наш механизм целиком в сборе, после чего приступают к разборке по следующей схеме:

Первым делом отсоединяем «минусовую» клемму от аккумуляторной батареи. Делается это для обесточивания системы, чтобы не замкнуть никакой из датчиков при процессе разборки.
Извлекаем магнитолу и отключаем питание, подходящее от жгута проводов.
Снимаем рычаг переключения заслонки, далее снимаем регулятор температуры и регулятор распределения воздушных потоков.
В нижней части снимаем заглушки, за которыми находятся 2 винта, откручиваем винты крепления и постепенно начинаем вынимать консоль панели приборов.
После того как наша панель изъята, необходимо отсоединить разъёмы подачи питания, находящиеся с задней части.
После устранения неисправности сборка осуществляется в обратном порядке.

Для осуществления этих работ из инструмента нам понадобятся лишь плоская и крестовая отвёртки.

Затруднительное или невозможное переключение регулятора температурного режима может быть связано, с поломкой самого переключателя. На автомобиле Лада Калина замена переключателя печки осуществляется достаточно легко (при условии выполненных ранее работ по снятию механизма управления отопителя). На задней консоли панели управления отвинчиваем четыре винта крепления блока переключателей. Снимаем фиксаторы крепления тросов, далее выводим тросы из зацепления с приводным агрегатом. Заменяем поломанный переключатель и сборку осуществляем в обратном порядке. При выполнении этих работ даю вам полезный совет: расположение тросов на блоке рычагов необходимо пометить маркером, делается это для того, чтобы при сборке установить тяги на прежние места.

Когда на Калине не работает регулятор температуры печки, основными причинами поломки могут быть: оторвавшийся провод подключения либо выход из строя терморезистора. Лечатся такие неисправности путём пайки провода и заменой поломанного элемента. Бывает, что не работает регулятор печки на Калине, из-за поломки датчика температуры, что происходит достаточно редко. Находится этот датчик внутри плафона салона автомобиля. При выявлении его поломки, необходимо заменить новым.

Отвечая на вопрос, какой светодиод установлен в переключателе печки в Калине, хочу сказать, что стоят там светодиодные лампы мощностью 3 Ватта с напряжением 12 Вольт. Такой лампы вполне хватает для подсветки, однако некоторые автомобилисты устанавливают светодиоды с мощностью 5 Ватт. На процесс работы это не влияет, подсветка просто становится немного ярче.

Подводя итог необходимо отметить, что гораздо комфортнее ездить в тёплом автомобиле. Для того чтобы механизмы переключения отопителя не ломались, необходимо плавно их переключать и резко не дёргать. Удачи вам и пусть ваши автомобиля в зимнее время будут тёплыми и уютными.

Замена вентилятора

Добираться до агрегата удобнее всего со стороны пассажирского кресла, которое придется демонтировать, чтобы не пришлось заниматься акробатикой внутри салона. Полозья кресла держатся 4 гайками размером 13 мм, открутить их не составит труда. Дальнейшие работы по замене вентилятора производятся в такой последовательности:

Извлечь салонный фильтр, убрать из проема грязь и пыль.
Открутить 4 самореза, находящихся на задней стенке бардачка, и еще один — под правой решеткой отопителя.
Снять со стойки пластиковую накладку и открутить 2 самореза, которые крепят панель и узел обдува.
Демонтировать узел обдува, поднять пластмассовую панель и ослабить 2 находящиеся под ней гайки крепления вентилятора.
Торпедо максимально отодвинуть назад и зафиксировать. Турбину снимать надо снизу, из положения лежа.

Не следует спешить менять вентилятор, когда он работает только на 1 скорости и переключатель печки стоит на максимуме. Это верный признак, что вышел из строя резистор, находящийся снизу за бардачком. Деталь представляет собой небольшую пластиковую панель зеленого цвета с разъемом для подключения. Замена резистора печки проводится без всякой разборки, надо лишь отсоединить разъем и открутить 2 самореза, которые крепят его к кузову.

Панель управления обогревом салона

Исправная работа системы отопления в автомобиле важна круглогодично. В то же время с приближением зимы исправность отопительной системы приобретает исключительное значение. Эффективная работа печки на Калине обеспечивает комфортное пребывание в салоне автомобиля, а также обзорность для водителя.

Система отопления Лада Калина не отличается от аналогичных устройств в других автомобилях. Несмотря на надежную и простую конструкцию, которую имеет печь Калина, это устройство требует периодического обслуживания.

Как действует датчик температуры салона в Калине?

Анализатор такого типа представляет из себя терморезистор. Это значит, что во время работы он, измеряя температуру, затем преобразует ее в сопротивление и уже в таком виде передает на ЭБУ.

Датчик температуры в салоне Лада Калина

Тарас Каленюк

автору

В чем особенности детектора именно в этом автомобиле? Пожалуй, в его расположении — он находится в плафоне осветительной лампы над передними сиденьями. Данная особенность расположения могла бы привести к тому, что система получала бы неверные данные, так как сам прибор практически изолирован от воздуха в салоне.

Либо числа совпадали бы, но не сразу — ведь для сравнивания температур всего автомобиля нужно какое-то время. Данная проблема решается тем, что вместе с датчиком устанавливается вентилятор, который засасывает воздух из салона, что существенно ускоряет попадание анализатора в условия необходимой среды.
