Причины неисправностей

Если взглянуть на отзывы владельцев Vectra А, а также статистику обращений на СТО в связи с неисправностями отопительного оборудование, то чаще всего автомобилисты сталкиваются со следующими проблемами.

Вышел из строя электромоторчик печки. Его неполадки в основном проявляются в виде полного отказа оборудования. То есть отопитель не включается, никак не реагирует на нажатия кнопок и крутилок, выведенных на панель печки в салоне Vectra А. Устраняется такая неприятность путём снятия электродвигателя с дальнейшим выбором одного из двух сценарием. Иногда возможен ремонт моторчика, на котором меняются щётки, подшипник и пр. Но чаще приходится менять устройство.
Забивается или течёт радиатор отопителя. Ещё одна распространённая проблема, которая проявляется в виде отсутствия тепла в салоне при работающем электромоторе. Течь провоцирует образование подтёков и луж в салоне и под автомобилем. Это уже зависит от места, где образовалась протечка. Не всегда виноват сам радиатор, поскольку предварительно стоит изучить состояние патрубков и шлангов. Они могут стать причиной утечки жидкости охлаждения. Забитый радиатор иногда удаётся промыть с помощью специальных средств или же народных рецептов. В последнем случае самым популярным решением считается лимонная кислота, разведённая с горячей водой.
Выходит из строя резистор печки. Или же дополнительное сопротивление. Этот узел отвечает за работу отопителя на всех скоростях, кроме максимальной. С его помощью снижается скорость вращения электровентилятора, что позволяет через панель управления в салоне регулировать интенсивность потока горячего воздуха. Если не работают первые скорости, но на последней максимальной печка включается, тогда точно вышел из строя резистор. Он нуждается в замене. Причём на Vectra A от компании Opel сделать это довольно просто.
Поломка термостата

Важное устройство в составе системы охлаждения двигателя. Но также термостат непосредственно связан со схемой печки на Opel Vectra А

При заклинивании он не пропускает жидкость охлаждения по малому кругу, из-за чего радиатор отопителя не нагревается горячим антифризом. Параллельно происходит перегрев мотора. Зачастую термостат ремонту не подлежит, и в этом плане Vectra A исключением не стала.
Неисправности панели управления. Бывает и так, что всё оборудование работает, но за счёт неполадок в блоке управления не удаётся давать команды печке. Чаще всего здесь речь идёт об обрыве контактов, замыканиях в проводке и механических поломках регуляторов. Нужно разобрать панель, предварительно исключив остальные возможные неисправности, после чего проверить состояние контактов, проводов и тросиков.

Если печке необходим ремонт, не стоит сразу же пытаться снять радиатор или добраться до вентилятора печки.

Отопитель салона

Порой причина намного банальнее, чем качества. Когда печка не включается вообще, первым делом проверьте состояние плавкого предохранителя, отвечающего за электромоторчик. Ведь не включаться отопитель может именно из-за сгоревшего предохранителя.

Ещё одной причиной нарушений в работе печки может быть заклинивший клапан на крышке, расположенной на расширительном бачке. Если с клапанами выпуска и нагнетания давления в системе охлаждения всё хорошо, не лишним будет убедиться в нормальном уровне жидкости охлаждения. Падение уровня ОЖ ниже нормы является довольно распространённой и предельно банальной причиной плохо греющего отопителя. Это касается не только Vectra А, но и целого ряда других автомобилей.

Исключив вероятные и легко устраняемые причины неисправной работы печки, можно переходить к более серьёзным мероприятиям. Изучив инструкцию по снятию и замене тех или иных элементов системы отопления салона на Opel Vectra А, вы сможете принять для себя решение касательно того, стоит ли браться за работу своими руками, либо лучше обратиться за помощью к специалистам. Выбор за вами.

Расположение и электросхема

Блоки предохранителей (далее — БП) в моделях Опель Вектра А и Б имеют разные схемы и расшифровки, однако они расположены в одном и том же месте. Как сказано выше, предназначение элементов БП заключается в разрыве цепи, когда напряжение превышает допустимое значение. Поэтому все плавкие предохранители устанавливаются в одном блоке, чтобы при поломке какого-либо устройства водитель мог проверить работоспособность звена БП.

БП для модели А в разобранном виде

Рекомендуем: Как снять печку на калине

В вышеуказанных моделях автомобилей устройства находятся в БП, который установлен с правой стороны торпеды, под рулевым колесом. Если вы до сих пор не знаете, какие детали и за что отвечают, то можете ознакомиться с приведенным материалом либо посмотреть на внутреннюю сторону крышки БП — там представлена схема и назначение.

Опель Вектра А

Как мы уже сказали, место расположения БП в обеих моделях транспортных средств одинаковое, однако, схемы незначительно различаются между собой. К примеру, в БП, расположенном в салоне Опель Вектра А, три ряда плавких звеньев, а в модели Б — два ряда.

Место установки БП под приборной панелью

Обратите внимание: на фото некоторых компонентов блока может не хватать, но на схеме указано предназначение каждого элемента

Далее, мы предлагаем вам расшифровку назначения каждого звена

Обратите внимание: характеристики плавких деталей БП могут изменяться с каждым годом, в зависимости от модификаций авто

Расшифровка электросхемы приборов БП, установленном в салоне транспортного средства.

Опель Вектра Б

Главный БП транспортного средства модели Б находится там же, где и в модели А: с водительской стороны под торпедой, слева от рулевого колеса. Чтобы добраться до него, вам потребуется снять пластиковую накладку. На каждой отдельно взятом звене можно увидеть цифру — она обозначает величину пропускаемого тока. Далее предлагаем вам ознакомиться со схемой.

Электросхема расположения плавких компонентов БП, расположенного в салоне транспортного средства Вектра Б

Ниже представлена расшифровка каждого устройства.

Расшифровка компонентов БПможете узнать изучив данную инструкцию «скачать«, а если Вам есть чем дополнить материал, то пишите в комментарии.

Инструменты, необходимые для демонтажа отопителя

Она держится на четырех болтах для них нам и нужен ключ и на двух защелках. Фото не моё, стащил с инета Дальше сдергиваем рамку вокруг КПП.

Затем пластик с бороды переходящий в тоннель. Там все просто, как на фото беремся за край и тянем на себя и чуть вверх. Достаньте моторчик и отнесите его в удобное место. Перед тем как вы его снимите, проверьте обязательно воздуховоды, в которых могут быть листья.

Они тоже издают характерный шелест и гул, так как взаимодействуют с крыльчаткой электрического моторчика.

Для ремонта мы вынимаем моторчик печки из автомобиля Демонтируйте крыльчатку. Для этого на валу моторчика необходимо раскрутить гайку, при этом используйте ключ на 8. Для разборки моторчика надо открутить гайку крыльчатки К основанию из пластика прикручены винты и их надо открутить. Для ремонта необходимо открутить винты крепления моторчика к пластиковому основанию Вытащите моторчик, причём примените отвёртку со смазкой.

Раскачивайте моторчик до тех пор, пока он не выскочит.

Если это не помогает, то чуть-чуть послабьте винты, которые находятся на задней стенке, и легонько стукните по моторчику через прокладку. Для проведения ремонта мы вытаскиваем моторчик из корпуса Отсоединяем крышку моторчика и вынимаем якорь. Воздушная пробка удаляется довольно просто.

Достаточно заехать передними колесами на какое-либо возвышение и отвернуть пробку расширительного бачка. После этого запустить прогретый мотор и ритмично сжимать и разжимать патрубки, ведущие к бачку. Тосол будет булькать, а лишний воздух — выходить.

Время от времени надо подливать тосол.

Затем завернуть пробку и проверить работу печки. Проблема также заключается в негерметичности пробки, которая должна создавать избыточное но не слишком давление.

Часто ее заменой можно устранить сразу несколько неисправностей. Он забивается грязью, отложениями из блока цилиндров двигателя, ржавчиной и не прогревается как надо.

Ремонт моторчика печки Шевроле Авео

Проверьте воздуховоды на предмет возможного наличия в них листвы, которая также может издавать шелест соприкасаясь с крыльчаткой электромоторчика. Забирайте моторчик и несите его домой. Разборка моторчика печки может отличаться, в зависимости от модели Авео, но суть процедуры остается схожей.

Сначала снимите крыльчатку, для этого ключом на 8 открутите гайку на валу моторчика. Затем открутите винты крепления моторчика к пластиковому основанию. Бардачок снят, моторчик доступен. Затем крестообразной отверткой открутите три винта.

Открутите три винта Обязательно поддерживайте второй рукой моторчик, чтобы он не выпал. Отсоедините гофрированный патрубок слева и штекер справа.

Как определить, что неисправен термостат

Как известно не только автомобилистам, но и людям, достаточно далеким от автомобилей, в машине есть такое механическое устройство, как «термостат», и оно связано с системой охлаждения .

И действительно, термостат представляет собой механический клапан, основная задача которого — регулирование охлаждающей жидкости в системе. Среди основных функций термостата, за которые он отвечает, можно выделить:

прогрев двигателя до рабочей температуры (путем своевременного перенаправления потоков охлаждающей жидкости по малому или большому кругу);
исключение перегрева мотора;
нагнетание в салон теплого воздуха.

фото: gobdp.com

Таким образом, как только термостат выйдет из строя, автомобилист это точно почувствует одним из двух путей:

мотор начнет перегреваться;
из печки будет дуть холодный воздух, потому что двигатель не прогрет

Электрические причины нерабочего отопителя Лачетти

Салонный блок предохранителей В случае, если нагнетатель печки не работает в определенном режиме, может быть виноват другой предохранитель, который находится в монтажном блоке под капотом. На схеме он обозначен Ef3. Кроме этого, нужно учесть, что напряжение на электродвигатель печки подается через контроллер с несколькими резисторами разного номинала. При перегорании одного из них, мотор не будет работать в одном из режимов.

После проверки предохранителей, если печка так и не начала работать, проверяем реле отопителя. Оно находится в салоне под рулевой колонкой. Здесь придется приловчиться, поскольку расположено реле не в самом удобном месте — слева от блока педалей. Это реле обозначено маркировкой 202.

Следующий элемент системы отопления по цепи — термопредохранитель. Он расположен под передней панелью и добраться до него можно, сняв жабо, но при определенной ловкости рук, можно и через снятый бардачок. Если термоэлемент сгорел, необходимо заменить его 15-амперным предохранителем 165С.

Почему на Opel Vectra A плохо греет печка и что с этим делать

Достаточно большое количество владельцев немецкого автомобиля Opel Vectra A отмечают не самое удачное проектирование печки для этой модели. Отопительное оборудование работает неплохо и довольно эффективно, но с течением времени, во многом из-за возраста самого авто, возникают те или иные неисправности.

Плохая работа печки проявляется в виде слабого обдува, поступления в салон недостаточно разогретого воздуха, либо полного отказа устройства.

Для каждого симптома характерны соответствующие причины. Многие из возникающих проблем и неисправностей можно устранить собственными силами, не привлекая к работе специалистов. Это дополнительно экономит бюджет автовладельца, A также позволяет расширить перечень собственных навыков и возможностей.

Справиться с печкой на Opel Vectra A может практически каждый. Тут следует соблюдать некоторые инструкции, чётко придерживаться правил и не забывать о технике безопасности, выполняя ремонт.

Устройство и возможные неисправности печки в автомобиле «Шевроле Авео»

Чтобы полноценно эксплуатировать радиатор отопления в машине, необходимо постоянно следить за состоянием всех его деталей. Устроена печка довольно просто, а состоит она из таких комплектующих, как:

воздуховод;
воздушные заслонки;
патрубки, предназначенные для циркуляции охлаждающего вещества;
специальное приспособление для контроля движения жидкости;
радиатор;
вентилятор.

Печка функционирует исправно при отсутствии сбоев в этих деталях.

На схеме показано, как работает отопительная система автомобиля Шевроле Авео и из каких элементов она состоит

Принцип работы печки

За задней панелью капота автомобиля располагается радиатор, к которому подсоединено несколько трубок, предназначенных для поступления охлаждающего вещества внутрь печки. Помпа «гоняет» жидкость в системе охлаждения и отопления машины, а при её нагреве обеспечивается тепловой обмен.

Принцип работы системы отопления в автомобиле «Шевроле Авео» становится понятным из этого рисунка

Антифриз забирает тепло из двигателя, охлаждая его. Уже нагретая жидкость поступает в радиатор и нагревает его. Вентилятор печки помогает «гонять» воздух через радиатор, благодаря чему он охлаждается и отдаёт ему своё тепло. Нагретый воздух поступает в салон машины, а холодный тосол заливается в мотор и охлаждает его. Подобная система отопления наиболее эффективная и популярная.

Антифриз заливается в систему охлаждения печки для стабильной работы радиатора отопления

Печка — это своего рода радиатор, поэтому если машина не прогрета, то при её включении обеспечивается дополнительное охлаждение. В связи с этим стенки радиатора быстрее ржавеют, а двигатель надо дольше прогревать. А также увеличится влажность в машине, из-за чего начнут запотевать окна.

Авео 250 — замена радиатора отопителя

Радиатор автомобиля отвечает за температуру охлаждающей жидкости в системе. Его неисправность может привести к тому, что жидкость не будет охлаждаться и автомобиль «закипит». Самым плачевным последствием этого может стать деформация элементов двигателя. На Авео 250 замена радиатора отопителя – дело довольно затратное, если выполнять работу в сервисе. В среднем за работу просят около шести тысяч рублей. Высокая цена среди прочего связана с необходимостью снимать переднюю панель.

В общем, многие после того, как узнают, сколько стоит заменить Шевроле Авео радиатор печки, решают, что работу можно осилить и самому.

Как снять корпус радиатора печки Вектра А — Opel Vectra, 2.0 л., 1991 года на DRIVE2

Захотел снять корпус радиатора и печку и не нашёл инфы в инете, поэтому решил вам поведать.Вы спросите зачем его снимать? Потому, что он весь в говне и снаружи и внутри, все уплотнения потрухли, машина стояла очень долго и вековая пыль осела внутри. Плюс он мешал проводить сварочные работы пола.

Полный размер

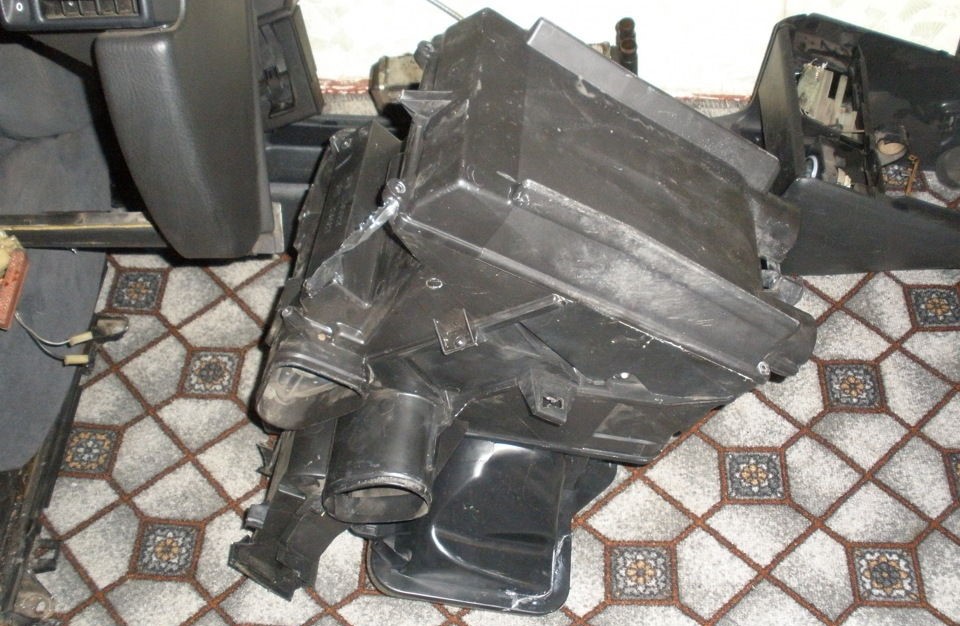

Вот так выглядит снятый корпус с радиатором и мотором печки

Полный размер

Зеленым отмечены шурупы, два есть, два откручены

Далее есть один шуруп там где выходит тяга кулисы КПП в подкапотку(см. фото).

Полный размер

Шуруп возле тяги КПП

Снимаем патрубки печки и в моем случае носик слива конденсата с кондея( у вас его может и не быть). Дальше наблюдаем пластиковую фигню(на которую носик кондея был надет) и она на двух шурупах — её тоже откручиваем.

Полный размер

Носик слива кондея

Полный размер

пластиковая фигня самая нижняя

Полный размер

Сняли пластиковую фигню

Вуаля — большая лобуда размером с минихолодильник(см. фото 1) освободилась и её можно смело вынимать со стороны салона. Всем успехов с вашими корчами)

Цена вопроса: 0 €

Диагностика радиатора отопления

Показать течь радиатора печки при небольших масштабах происшествия может только её разборка. Хотя, бывают и случаи, когда весь антифриз выливается в салон, либо под автомобилем образуется лужа. Если же течь небольшая, и подозреваете вы её только по убывающему уровню жидкости в бачке, необходимо снимать панель и осматривать сам радиатор.

Снятие передней панели Шевроле Авео

Снятие торпедо – занятие несколько трудоемкое, детали снимаются в следующей последовательности:

Центральная консоль.
Бардачок.
Черные пластиковые вставки.
Тросики с заслонок печи.
Центральная накладка.
Перчаточный ящик.
Блок управления яркостью подсветки и корректора фар.

Немного о прошлом. Клапан печки. — Opel Vectra, 1.6 л., 1998 года на DRIVE2

Всем привет! Запись вторая. Немного о прошлом.

Хочу рассказать немного о так называемом клапане печки.История такова. Этим летом в один из жарких дней ездил по городу по делам. Приехав к дому какая-то чуйка заставила меня глянуть под капот. Увиденное меня поразило — в бачке антифриза пусто! Под машиной в области брони — следы утечки. Бегу в магазин за антифризом, заливаю и не обнаруживаю никакой течи. Чудеса ))Но спустя какое то время опять вытекло все. Так было раза 3-4. Я даже после второй утечки боялся ездить — вскипятить мотор не очень охота.Обнаружилась закономерность: утекать начинает после того как срабатывает вентилятор, а точнее когда темпер переваливает за 90* С. Грешил сперва на шланг-тройник(на картинке в красной рамке) т.к. на нем были следы антифриза.

Клапан и шланг

клапан (фото из поисковика)

Клапан. Вид на крышку с артикулом

Тройник. У меня был такой же только черный

шланг

Синяя область — это то что было взято

Об снятии и установке.Снимается это очень тяжело, т.к. в неудобной позе нужно залезть в область между двигателем и стенкой салона и там с помощью плоскогубцев сдавливать хомуты и одновременно снимать шланги с клапана.

Устанавливается все немного проще, т.к. уже знаешь что куда втыкать + хомуты которые затягиваются отверткой. Дополнительно все промазал термостойким красным герметиком. Далее завели машину, прогрели до включения вентиля. Убедились, что нет течи.Кстати делалось все это где то в июле.

На заметку!Данный клапан и патрубки в оригинальном каталоге находятся в разделе «КОНДИЦИОНЕР ВОЗДУХА (ВНУТРЕННИЕ ПРИСПОСОБЛЕНИЯ ДЛЯ КУЗОВА) > Подгруппа 11» . Хотя на мой взгляд логично было разместить его в группе «ОХЛАЖДЕНИЕ».

А теперь несколько вопросов знатокам:1. Может ли печка плохо греть из-за такой приблуды вместо клапана?2. Нужно ли менять этот тройник на нормальный клапан? Если да, то напишите артикул хорошего заменителя (А то оригинал стоит 3000р на екзисте).3. Вообще для чего он нужен?

Спасибо за внимание

Профилактика работы печки в машине

Для того чтобы печка в машине грела хорошо и не подвела вас в самый неподходящий момент, необходимо следовать нескольким простым советам.

Содержите радиатор в чистоте. Несильные загрязнения радиатора снаружи можно удалить пылесосом. От внутренних отложений и засоров в каналах поможет избавиться промывка системы охлаждения двигателя, с которой неразрывно связан и радиатор печки.
Используйте хороший антифриз. Качественный антифриз является залогом продолжительной работы не только печки в машине, но и двигателя. Помните об этом и не забывайте своевременно проводить его замену.
Чаще меняйте салонный фильтр. Забитый фильтр салона обязательно создаст проблемы не только для работы печки, но и для системы кондиционирования и вентиляции салона в целом. Кроме того, пыль и пыльца растений, оседающая в фильтре, могут представлять серьезную опасность для здоровья (особенно это касается аллергиков).

Если при температуре на улице минус 25 °С печка вашей машины нагревает салон до +16 °С снизу и до +10 °С сверху, то она может считаться вполне исправной. Во избежание проблем рекомендуется своевременно и ответственно проводить профилактические мероприятия, которые позволят вам получать удовольствие от комфортной езды в хорошо прогретом автомобиле.

И помните, чем больше срок службы машины, тем больше внимание требует её система отопления. Это относится ко всем автомобилям, независимо от страны и производителя
