Настройка сигнализации с автозапуском scher khan magicar 5

Технические характеристики

Основные характеристики

Система Sherhan

Magicar 5 представляет собой охранную сигнализацию с двухсторонней связью, действующей на расстоянии до 1,5 км.

Сигнализация предназначена для установки на любые транспортные средства с двигателями с искровым зажиганием и воспламенением от сжатия. Напряжение в бортовой сети не должно превышать 12 в, поэтому систему нельзя применять на грузовых автомобилях.

Конструкционные особенности:

• конструкция всех основных компонентов предусматривает монтаж в салоне или панели приборов автомобиля (в соответствии со стандартом IP40);
• размещение элементов в местах, не защищенных от попадания влаги, недопустимо;
• штатная сирена имеет более высокую защищенность (по стандарту IP65) и может устанавливаться в моторном отсеке на удалении от источников теплового излучения и радиопомех.

Для расширения функций и повышения комфорта использования возможно приобретений опций:

• блока для обхода иммобилайзера Scher Khan BP-2;
• дополнительных брелоков с дисплеем и без него.

Следует помнить, что центральный процессор системы способен хранить в памяти не более трех брелоков.

Основные функции

Охранная система позволяет:

• выполнять автоматический дистанционный пуск бензиновых и дизельных двигателей с любым типом коробки передач;
• работать совместно с турбированными моторами;
• осуществлять пуск двигателя в нескольких режимах (по времени, температуре);
• при потере пульта управления возможен доступ по специальному коду;
• работать в автоматическом режиме активации охраны;
• возвращаться в режим обеспечения охраны при случайном нажатии на кнопки отключения;
• управлять работой системы блокировки замков;
• предупреждать о работающих световых приборах автомобиля.

Технические параметры

• рабочее напряжение может находиться в диапазоне 9…18 В;
• потребляемый ток в рабочем режиме – не более 30 мА;
• диапазон допустимых температур безотказной работы – от минус 40 до плюс 85 ºС;
• дальность действия сигнала – до 1500 м;
• рабочая частота системы управления – 433,92 МГц.

В режиме срабатывания тревоги система имеет возможность подачи трех видов сигналов:

1. Непрерывного звукового при помощи сирены. Время работы ограничено 30 секундами.
2. Параллельно в прерывистом режиме работает внешняя световая сигнализация автомобиля. Лампы мигают с периодичностью 1 раз в секунду.
3. При этом передается кратковременный радиосигнал о срабатывании на брелок.

При работе системы в цепях автомобиля допускаются токи следующих значений:

Защита цепей выполняется штатными плавкими вставками в монтажных блоках автомобилей.

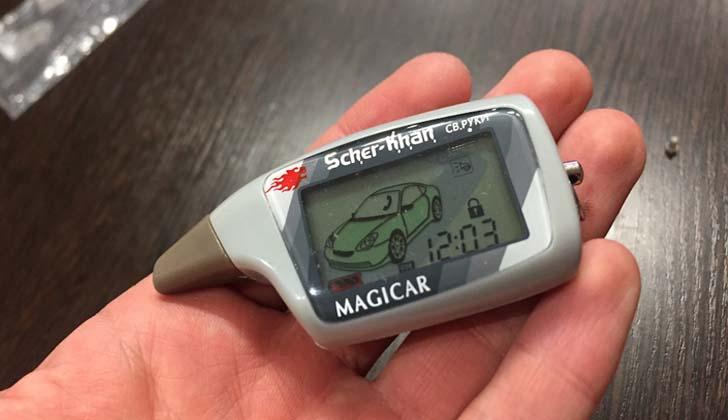

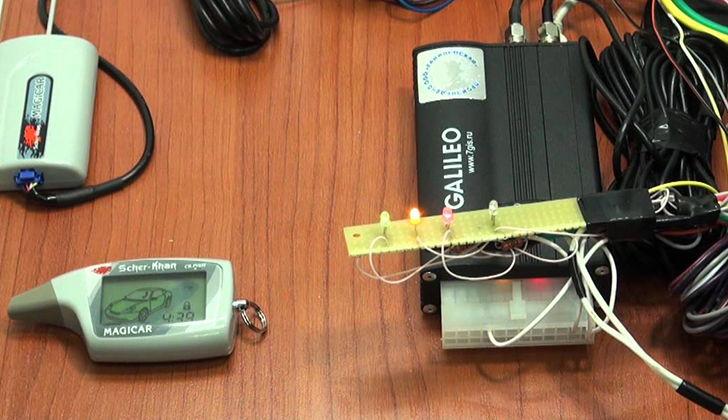

Брелок — коммуникатор

Перед использованием пульта, в него необходимо установить источник питания.

Для этого на задней части коммуникатора демонтируется защитная накладка, в которую вставляется батарейка с соблюдением полярности. После этого крышка закрывается.

Обозначение индикаторов

Обозначения кнопок на дисплее пульта

Описание символов на экране коммуникатора:

• А — срабатывание силового агрегата по таймеру;
• В — опция турботаймера;
• С — режим пассивной активации охраны;
• D — опция автоматической активации охраны без клика по клавишам;
• Е — активированная сирена;
• F — отключен контроллер чувствительности;
• G — на коммуникаторе включена функция вибровызова;
• Н — управление дверными замками после активации системы зажигания;
• J — открытая дверь багажного отсека;
• К — силовой агрегат заведен в режиме автоматического старта;
• L — состояние противоугонной установки;
• М — открытые дверные замки;
• N — информационное поле для отображения данных часов, а также температурного режима при автоматическом старте;
• О — сервисный режим функционирования Валет включен;
• Р — на автомобиле работает световая сигнализация либо габаритные огни не включены;
• Q — активация контроллера чувствительности;
• R — значок источника питания коммуникатора;
• S — уровень сигнала.

Основные функции брелка

Для регулировки основных параметров и установки функций используются комбинации кнопок, приведенные в таблице.

Как привести брелок в рабочее состояние?

Процедура привязки нового коммуникатора выполняется так:

1. В замок вставляется ключ, после чего зажигание трижды включается и отключается. Световая сигнализация должна сработать один раз, что говорит о входе в режим настройки.
2. На протяжении последующих четырех секунд необходимо кликнуть по первой кнопке на коммуникаторе.
3. Затем производится ввод кода пейджера в память микропроцессорного модуля.

Автовладелец может записать не более трех коммуникаторов. Поэтому при настройке четвертого устройства информация о первом удаляется из памяти микропроцессора. Для выхода из режима настроек необходимо не трогать брелок на протяжении четырех секунд.

Канал «MasikBonLive» рассказал о самостоятельной привязке нового коммуникатора к микропроцессорному модулю сигнализации.

Инструкция по установке

Алгоритм установки сигнализации своими руками для «чайников» приведен в заводской документации:

1. Разместить антенный блок в угловой части ветрового стекла, допускается монтаж узла под обшивками салона. Если владелец устанавливает блок скрытно, то возможно снижение радиуса действия пультов (из-за экранирования антенны).
2. Расположить сенсор вызова на поверхности лобового стекла, точка установки предварительно обезжиривается.
3. Смонтировать сирену под капотом автомобиля. Узел размещается на удалении от источников тепла и влаги.
4. Разместить дополнительные концевые переключатели в зонах, не подверженных воздействию влаги.
5. Закрепить процессорный модуль внутри панели приборов. Для крепления применяются шурупы или пластиковые хомуты. Оборудование, поставляемое с завода, не имеет занесенных в память брелоков. Перед началом применения требуется запрограммировать коды пультов.
6. Приклеить сенсор удара внутри салона машины (на металлическое основание). Заранее предусмотреть беспрепятственный доступ к поворотному потенциометру регулировки чувствительности.

Схема подключения

После завершения установки следует подключить сигнализацию Шерхан 5 к бортовой сети и соединить между собой электронные блоки. В инструкции приложена схема подключения, перед началом коммутации следует изучить документацию. В разъемах используются кабели, оснащенные изоляцией разного цвета, которая позволяет определить назначение шнура. Точки соединения кабелей защищаются изоляционной лентой, необходимо предусмотреть защитные предохранители (места монтажа и номинал указаны на схеме).

Руководство пользователя

В комплекте с системой поставляется инструкция по эксплуатации на русском языке, в которой изложены все особенности конструкции системы Scher Khan Magicar 5, советы по настройке и применению.

Программирование PIN-кода

Чтобы настроить код необходимо:

1. Включить зажигание и открыть водительскую дверь.
2. Десять раз с небольшой силой ударить по датчику вызова с перерывом между ударами не более 1,5 сек. При ударе чувствительный элемент в датчике начнет сигнализировать включением зеленого диода.
3. После последнего удара диод начнет мигать красным светом. Если этого не произошло, то в процедуре были допущены ошибки и ее следует начать заново.
4. В случае нормального включения диода необходимо нанести по датчику несколько ударов (число соответствует первой цифре кода). Дождаться подтверждения принятия цифры миганием диода (красного цвета, включается через 1,5 сек после последнего удара).
5. После подтверждения диод перейдет в прежний режим мигания. В это время следует ввести вторую цифру.
6. Аналогично вводятся третья и четвертая цифры.
7. После записи последней цифры система даст одиночный короткий сигнал сиреной и аварийной сигнализацией.

Как открыть машину с помощью кода?

Для того, чтобы открыть автомобиль при помощи ввода кода, потребуется:

1. Нанести десять легких ударов по датчику с интервалом не более 1,5 секунды. Каждый удар должен вызывать кратковременное мигание зеленого диода.
2. Дождаться включения мигания красного диода и нанести по датчику число ударов, соответствующее первой цифре кода. Подтверждением корректности ввода будут вспышки диода красного цвета с иной периодичностью. После этого он переключится в режим частного мигания, что является сигналом к вводу второй цифры.
3. Аналогично ввести остальные данные кода. При удачном введении система отключится и будет разблокирован замок дверей. В случае ошибки процедуру следует начать заново.

Магикар 5 позволяет произвести только пять попыток ввода в течение 30 минут. После этого система блокируется на сутки и может быть выключена в этот период времени только сигналом с брелка.

Включение охранного режима

Для того, чтобы поставить электронную систему в рабочий режим охраны, необходимо выполнить кратковременное нажатие на первую кнопку на основном или дополнительном брелоке. При постановке включаются лампы поворотников и подается короткий сигнал сиреной и зуммером брелока. На экране отображается иконка закрытого замка. Датчик определения удара включается спустя полминуты после включения системы.

Включение охраны при помощи брелоков

Отключить охрану возможно нажатием на первую кнопку любого из брелоков, при этом будет выполнена двойная сигнализация лампами и сиреной. На дисплее сменится иконка (открытый замок).

Деактивация сигналки с брелка

Функционирование системы возможно в пассивном режиме, когда активация охраны происходит через полминуты после закрытия всех дверей и крышек на кузове. Если при отключении системы не произойдет открытия дверей, она автоматически встанет на охрану. Для использования пассивного режима его следует активировать кратковременным нажатием на вторую и третью кнопки основного брелока.

Пассивный режим работы активен (на дисплее горит иконка Passive)

Если были открыты и закрыты двери и крышка багажника, то система включит защиту через полминуты после защёлкивания замка последнего элемента.

Неисправности и их устранение

При рассинхронизации пульта управления и головного блока нарушается процесс трансляции команд. Алгоритм повторного внесения пульта в память зависит от настроек головного блока. Для старта процедуры требуется 3 раза перевключить зажигание, а затем перевести ключ в положение «Отключено». После подачи вспышки внешней светотехникой нажимается кнопка I на программируемом пульте, а затем по аналогии записываются оставшиеся устройства (не более 3). На каждый шаг процедуры отводится 4 секунды.

Если был запрограммирован алгоритм введения пароля, то после тройного перевключения требуется ввести первый регистр кода (включениями и выключениями цепей зажигания). Число поворотов соответствует ранее запрограммированной цифре. Затем по аналогичной процедуре вводится второй регистр (на каждый шаг настройки отводится 4 секунды). После подтверждения ввода (одиночная вспышка ламп) выполняется занесение кодов пультов в память сигнализации.

Распространенной неисправностью Scher-Khan Magicar V 5 является поломка пульта управления, вызванная износом механизмов кнопок или попаданием влаги на электронные элементы. Для восстановления работоспособности требуется разобрать устройство, а затем удалить следы окисления и заменить изношенные компоненты. В случае невозможности ремонта требуется приобрести новый коммуникатор, который затем прописывается в центральном блоке.

Если сигнализация не включает режим охраны, то рекомендуется проверить настройки. При включении дистанционного режима Valet происходит автоматическое выключение охраны (срабатывают только замки). Причиной неисправности является поломка сенсоров или концевых переключателей, а также повреждение или обрыв соединительных жгутов. Проверка выполняется тестовым прибором, для детального анализа причин поломки рекомендуется обратиться в сервисный центр.

Нарушения нормальной работы

Опыт эксплуатации позволяет назвать Шерхан 5 надежной сигнализацией – на уровне Старлайн А8 и Старлайн Е90. Однако некоторые неисправности все же встречаются при работе оборудования:

1. Отказ датчиков. Одной из распространенных причин является обрыв проводов, повреждение контакта.
2. Нарушение работы в режиме Valet. При активизации система не закрывает двери.
3. Отказ от выполнения команд с брелока. В случае исправности элемента питания, отказ может быть вызван повреждением антенны.

При полном отказе в работе допускайте и самые простые причины отказа. Не следует интересоваться, как прошить систему заново, прежде чем проверить подачу питания на процессор.

Для исправления отказов не всегда помогают комментарии и отзывы на форумах. Если возможные способы устранения использованы, и неисправность не устранена, восстановление стоит доверить специалистам. Предварительно уточните неисправность и вам ответят, сколько стоит ремонт.

При своевременной диагностике неполадок, автомобиль всегда будет под надежной охраной.

Сервисные функции комфорта

Спокойны сон и уверенность в безопасности личной автособственности безусловно вносят свою долю в чувство комфортного состояния. Время технического прогресса неумолимо идёт вперёд.

Вот уже и мобильные телефоны не выпускают без фотоаппарата. Электронные книги заменили безразмерные книжные стеллажи.

Сигнализация ушла от простой, охранной открывалки-закрывалки и стала полноценным комплексом, со множеством комфортных возможностей:

• одна из самых востребованных и приятных функций – удалённый запуск двигателя;
• очень удобно, не выходя из квартиры, в дождливую погоду завести двигатель, прогреть мотор и сесть в тёплый салон;
• программируемый запуск двигателя на машинах, как с ручным, так и автоматическим приводом;
• автоматический запуск – через заданный промежуток времени (от 5 до 45 минут);
• по программируемому таймеру с дискретом в 2 часа;
• в заранее установленное время;
• комфортный режим «свободные руки»;
• машина сама снимется или встанет на охрану, как при удалении, так и при приближении брелка-пейджера;
• наличие 2-х брелоков управления;
• брелок — коммуникатор с возможностью;
• программирования процессов охраны и комфорта;
• управления теми же процессами;
• визуального и звукового контроля над всеми бортовыми приборами и датчиками транспортного средства;
• дополнительный брелок с односторонней связью управления;
• функция – «вызов водителя»;
• через сенсорный датчик, закреплённый на лобовом стекле машины, есть возможность вызвать владельца автомобиля;
• набрав шифрованный PIN-код – открыть доступ в салон;
• возможет вариант с удалённым открыванием багажника;
• когда руки, при подходе к авто будут заняты вещами;
• при этом будет отключен режим охраны;
• стартёр будет разблокирован;
• наличие трёх дополнительных каналов в системе управления даёт возможность подключить аналогичное количество дополнительных устройств:
• к примеру — предпусковой подогрев двигателя;

Многолетняя практика применения охранного оборудования модели Шерхан Магикар 5 доказала, что все функции прибора являются эффективными и востребованными.

Как включить автозапуск

В инструкции по установке предлагается несколько вариантов настройки автозапуска:

• по команде (в этом случае можно завести и заглушить машину с брелока);
• по установленному таймеру (в установленное пользователем время будет происходить активация мотора);
• по температурному режиму (такая опция эффективна для включения мотора при низких температурах на улице);
• по показателю напряжения бортовой сети.

Поставить на автозапуск по команде можно следующим образом.

1. При автоматической трансмиссии ручка КПП должна быть переведена в положение “паркинг”. Если в автомобиль на механике, рычаг трансмиссии ставят нейтрально, ручной тормоз активируют.
2. Замки на дверях необходимо запереть.
3. На 2 секунды зажимают на пульте клавишу 2.
4. После этих действий необходимо отключить зажигание и покинуть автомобиль.
5. Когда водительская дверь будет закрыта, двигатель остановится.
6. Для возобновления работы необходимо нажать клавишу 2.

Все функции охранной системы

Даже правильная установка не позволяет использовать возможные функции без их отладки и тестирования. Поэтому следует внимательно изучить все положения инструкции Magicar 5. Отдельно следует рассмотреть возможности брелока, процессорного блока и некоторые технические параметры.

Функциональные возможности брелока

Устройство имеет жидкокристаллический рабочий экран и выполнено в одном корпусе с 4 клавишами управления. Среди основных функций выделяют:

1. Защитный код. При помощи кодировки Шерхан 5 Magic Code защищаются все сигналы при пересылке.
2. Контроль выполняемых команд через аудио и видео сопровождение.
3. Индикационное сопровождение уровня разряда АКБ автомобиля.
4. Отображение времени работы двигателя после автозапуска, текущего времени.
5. Напоминание о работе запущенного мотора.
6. Отображение салонной температуры машины.
7. Напоминание о полученных тревожных сообщений.
8. Символ ручного удаленного старта мотора.
9. Рабочие функции процессора

При взаимодействии с брелоком управления, процессор сигнализации Scher Khan Magicar 5 генерирует следующие команды:

• запуск двигателя в автоматическом режиме при задании одного из двух вариантов агрегата трансмиссии (АКПП или «механика»);
• установка интервала автономного запуска (2, 4, 8 или 24 час) или условий (при определенной температуре в салоне или антифриза);
• подача команды на принудительный запуск мотора;
• контроль устойчивой работы двигателя;
• установка алгоритма пуска мотора с учетом особенностей – типа двигателя, времени работы стартера и др.;
• задача персональных идентификационных кодов для сигнализации scher при утере брелока или ключа;
• возможность настроить режим охраны авто после запуска двигателя, приоритетность отпирания двери водителя;
• выполнение сервисных функций: задержка выключения света, автоматическая постановка авто по охрану – «без брелка».
