Ремонт клапанов печки e39

Замена клапанов на БМВ Е34 и Е39

Расположение и конструкция клапанов на автомобилях БМВ Е34 и Е39 абсолютно идентичны, так что ремкомплект, о котором речь шла выше, подойдёт для обеих машин. Для ремонта нужны такие инструменты:

набор ключей-шестигранников;
отвёртка плоская;
ремкомплект для клапанов БМВ.

Последовательность замены отопительных клапанов

Капот автомобиля открывается. С аккумулятора снимаются обе клеммы. Плоской отвёрткой ослабляются хомуты, удерживающие патрубки на клапанном блоке

При снятии правого патрубка следует проявлять осторожность, поскольку в нём могут быть остатки антифриза. Лучше всего заткнуть его кусочком ветоши.
Теперь снимается штекер, по которому на клапаны подаётся питание

На нём есть две пластиковых защёлки. Для того чтобы снять штекер, защёлки следует сильно сдавить пальцами и потянуть штекер вправо.
После снятия патрубков и штекера клапанный блок следует аккуратно потянуть вверх. Он держится на пластиковой защёлке, которая должна выйти из зацепления с характерным щелчком. После этого клапанный блок можно вынимать.
Для разборки клапанного блока необходимо с помощью шестигранника Т10 открутить 6 винтов, удерживающих крышку блока.
После выкручивания всех винтов верхняя часть блока снимается. Доступ к печным клапанам открыт.
Клапаны и уплотнители извлекаются. Гнёзда клапанов тщательно очищаются от остатков антифриза и грязи с помощью ветоши. Затем в блок устанавливаются новые клапаны и уплотнители из ремкомплекта, после чего производится обратная сборка клапанного блока.

Установка штекера на клапанный блок печки БМВ

Об установке штекера на клапанный блок отопителя БМВ следует рассказать особо. Эта деталь, как и сами клапаны, не отличается прочностью. Она выполнена из хрупкого пластика и основная неприятность, с которой сталкиваются автовладельцы, снимая штекер — поломка его защёлок.

Штекер следует тщательно проверить перед установкой на клапанный блок БМВ Е34

Эта проблема особенно актуальна, если разборка клапанного блока происходит на сильном морозе. Так что перед тем как установить штекер на отремонтированный клапанный блок, нужно проверить следующие моменты:

в штекере не должно быть грязи и остатков антифриза. Загрязнение штекера приведёт к тому, что напряжение на клапаны поступать не будет. Или возникнет короткое замыкание. Для очистки штекера лучше всего воспользоваться обычной ватной палочкой;

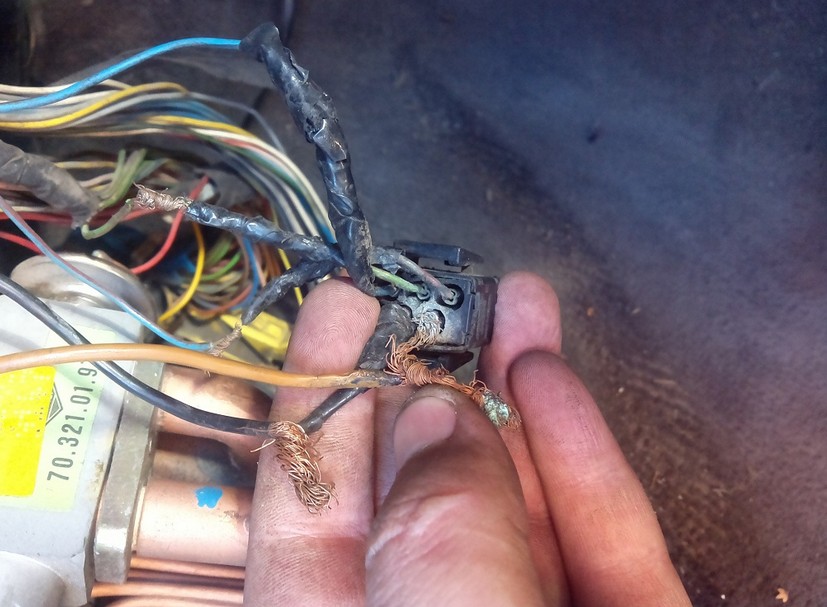

изоляция проводов на штекере должна быть целой. Если клапанный блок не меняли давно, то на изоляции его проводов появляются мелкие трещины. Для их устранения следует воспользоваться изолентой;
на защёлках блока не должно быть трещин. Если они всё-таки обнаружились, выход один: замена штекера. Приобрести его можно в любом сервисном центре БМВ, стоимость — от 300 рублей.

При замене клапанов на отопителе БМВ автовладелец вполне может обойтись без дорогостоящих услуг квалифицированного автомеханика. Главное — не торопиться, делать всё в нужной последовательности и пользоваться только фирменными ремонтными комплектами БМВ.

1.7.2 Снятие двигателя

Снятие двигателя

• Снимите капот (см. главу «Кузов»).

• Отсоедините от аккумуляторной батареи сначала провод массы, затем положительный провод.

• Отверните болты крепления брызговика под силовым агрегатом и снимите брызговик • Снимите коробку передач

• Если на автомобиле установлен гидроусилитель рулевого управления, снимите приводной ремень насоса усилителя, отверните крепления насоса и отведите насос в сторону вместе с присоединенными шлангами

Внимание: если шланги отсоединяются, после установки необходимо будет удалить воздух из гидравлической системы усилителя

• Если автомобиль оборудован кондиционером, отверните крепления компрессора кондиционера и отведите его в сторону вместе с присоединенными шлангами.

Внимание: ни в коем случае не открывайте рабочий контур системы кондиционирования, т.к. попадание на кожу хладагента, содержащего фреон, может вызвать обморожение

• Слейте охлаждающую жидкость

• Слейте охлаждающую жидкость.

• Отсоедините электрический разъем от датчика давления масла На рисунке показан датчик двигателя М20. расположенный под правой опорной балкой двигателя. В других двигателях он может располагаться на головке цилиндров или на корпусе масляного фильтра.

Внимание: если шланги системы охлаждения крепятся зажимными хомутами, их необходимо срезать бокорезами и при установке шлангов заменить винтовыми

• Отсоедините трос привода дроссельной заслонки (1) от рычага управления дроссельной заслонкой. Для этого полностью откройте дроссельную заслонку, узкой отверткой вытолкните наконечник троса (3) из держателя. Сожмите выступы (2) держателя и вытолкните его из рычага управления дроссельной заслонкой. Выведите трос вниз через прорезь в рычаге.

• Если на автомобиле установлена автоматическая коробка передач, отсоедините от рычага дроссельной заслонки трос управления коробкой передач.

• Отверните кронштейн (указан стрелкой).

• Ослабьте хомут (1), выведите воздушный шланг из кронштейна (указан стрелкой) на корпусе воздухоочистителя и снимите.

• Разрежьте стяжки крепления шланга охлаждающей жидкости (2) к корпусу воздухоочистителя.

• Отсоедините разъем (3).

• Раскройте хомут (1) и отсоедините воздушный шланг.

• Снимите воздухоочиститель, ослабив гайки (2).

• Отсоедините шланг охлаждающей жидкости (1). Для этого ослабьте и сдвиньте назад хомут.

• Отсоедините топливные шланги (2) и (3), предварительно пометив их с помощью липкой ленты, чтобы не перепутать при установке. Для снятия шлангов необходимо раскрыть хомуты.

• Отсоедините разъем (1) от регулятора холостого хода.

• Снимите электрический провод из держателя (2).

• Отсоедините вакуумный шланг (3) усилителя тормозного привода.

• Снимите шланги отопителя (1) и (2). предварительно пометив их с помощью липкой ленты.

• Отсоедините вакуумный шланг (3).

• Отверните крепления трубки охлаждающей жидкости и снимите ее.

• Отсоедините от катушки зажигания провод высокого напряжения.

• Отсоедините шланги от масляного радиатора (если он установлен) и заглушите их подходящими пробками.

• Снимите с помощью отвертки крышку жгута проводов под распределителем и отведите жгут к левой стороне двигателя.

• Отсоедините провода от стартера.

• Отверните крепления задней крышки генератора, снимите крышку и отсоедините от генератора электрические провода с винтовыми зажимами.

• Отсоедините электрический разъем в задней части генератора.

• Отсоедините разъем датчика углового положения коленчатого вала в жгуте проводов, расположенном под впускной трубой.

• Отсоедините разъем датчика опознавания цилиндров, если он установлен.

• Отсоедините все разъемы в жгуте проводов под впускной трубой. Отсоедините вакуумный шланг, если он установлен.

• Отверните крепления жгута проводов под впускной трубой слева (указано стрелкой) и справа, снимите жгут с впускного коллектора и отведите в сторону.

• Отсоедините провод массы.

• Отверните крепления двигателя к правой опоре сверху и к левой — снизу.

• Закрепите цепи или тросы подъемника за проушины на двигателе (указана стрелкой). Приподнимите двигатель.

• Проверьте, все ли шланги и провода отсоединены от двигателя. Полностью снимите двигатель из моторного отсека.

Внимание: при снятии двигателя соблюдайте осторожность, чтобы не повредить кузов

Ремонт клапанов печки — бортжурнал BMW 5 series BMW E39 4.6 is 2001 года на

Наверное многие владельцы Е39 модели BMW рано или поздно сталкиваются с проблемой что при выставлении температуры 16 градусов из печки все равно дует горячий воздух, либо у некоторых у кого двухсторонний климат контроль с одной стороны дует холодны, а с другой горячий воздух — всему виной клапана печки. Вот и у меня случилось так же, стало дуть все время горячим воздухом. Прочитав в интернете кучу материала пришел к выводу нужно разбирать.Сам процесс по снятию клапанов я описывать не стал так как там все просто, антифриз сливать не надо, он не потекет.Вот номера резинок от WV кто будет себе ремонтировать:WHT002001-2штN90316802-2шт

431955465A-2шт

Так выглядят резинки

Полный размер

Вот так выглядели клапана в нутри

далее нужно вытащить вставки они из пластика, нужно по осторожнее их снимать, я использовал две отвертки (брал с двух сторон отвёртками и поднимал вставки вверх)

Вот резинки после того как я вытащил вставки.

Полный размер

Рассыпанные резинки, где же тут будет держать, от резинок толку нет.

Полный размер

Должно получиться как то так,

вот так должно быть

Значит берем резинки похожие на колпачки и усаживаем их под клапана и усаживаем сами вставки на место.

Полный размер

уже усаженные резинки и вставки

Надеваем резинки

И еще чуть не забыл, так же перебрал электро-помпу менял щетки самая распространённая причина по чему она не работает (вы****ся я с ней в части сборки, установки щеток) подробные отчеты в нете есть так что описывать этого не стал.

Ситуация на рынке

Хотя роскошный Мерседес 140 уже довольно старый, ситуация на рынке не слишком пугающая. Цены, как правило, не имеют ничего общего с возрастом, а зависят от оснащения и двигателя. Дешевле всего дизельные модификации – от 200 до 500 тыс. рублей. За бензиновые версии просят от 200 до 700 тыс. рублей.

На рынке можно найти все: от доживающих свой срок «старичков», где никто ничего не делал уже лет десять, и до настоящих уникальных раритетов с одним-двумя владельцами и пробегом около 100 000 км. Версии AMG — самые ценные (более 1 000 000 рублей). Они оснащались двигателем объемом 7,1 л и мощностью 500 л.с. Вызывает интерес и редчайшая модификация Brabus 2.0 Biturbo, подготовленная специально для итальянского рынка.

Проблемы с мотором

Признаки неисправности мотора отопителя видны сразу. В первую очередь, это посторонние звуки: шелест, свист, скрежет или (в случае серьезной неисправности) полная остановка его работы. Выполнить ремонт моторчика печки «БМВ» или его замену достаточно просто, но для этого необходимо разобрать торпедо при помощи специальных пластиковых инструментов.

Мы рассказали о наиболее простых поломках. В остальных случаях рекомендуется сразу обратиться к специалистам, не пытаясь решить проблему самостоятельно. К тому же, использующийся для охлаждения двигателя антифриз токсичен и при неумелом обращении может нанести серьезный вред здоровью.

Если у вас нет достаточного опыта в ремонте авто или вы затрудняетесь определить неисправность, обращайтесь к специалистам СТО «Техцентрик». Записаться на диагностику можно по телефону или на сайте через форму обратной связи.

Ремкомплект клпанов печки БМВ

Канал: rutube_account_2629601 | Категория: Авто-мото | 30.05.2018 | Просмотров: 30

Ремкомплект клапанов печки BMW E39, E38, E53, E34, E32, E31, E65, E66, E60, E61, E63, E64 Купить можно здесь https://repairkit.com.ru/p254279757-remkomplekt-klapanov-pechki.html

⇒ Видео подборки: BMW,

Смотреть / Download

Ремкомплект компрессора пневмоподвески Hitachi для Land Rover и Range Rover

Смотреть / Download Комментарии ( 0 )

Сначала новые Сначала старые

Сначала лучшие

Введите любое имя и нажмите войти

Войти

Ссылка на страницу с видео:

HTML-ссылка на страницу с видео:

Код для вставки плеера:

Сейчас обсуждают

Терористы VS Чувак. Котик умер и воскрес. Прохождение Postal 2 #2. …

«Очень крутое видео, всем советую. Ggwpshnik, продолжай в том-же духе.»

КАЖДАЯ ДЕВУШКА ТАКАЯ ДЕВУШКИ ПОЙМУТ Скетч Ната Лайм-NataLime — он…

«Действительно не всегда бывает весело, как со стороны»

ОТДАЮ БЕСПЛАТНЫЙ АККАУНТ В РОБЛОКС! — онлайн

«МОЖНО МНЕЕЕЕЕЕ,С ПИНОМ»

Аренда звука, аренда света. , — онлайн

Прикол-FalCoN$ — онлайн

«Ахахаах, обожаю этот сайт!!! У меня однажды похожий случай был, зашли мы с друзьями в кафешку, сели в углу у стены. У кафе была рокерская тематика и около нашего места на стене висела картина с музыкантами из группы Металика. Ну я по приколу решил типо приобнять их и свалил картину, да дак, что н…»

Неработающая печка БМВ Е39: основные причины

Печка – неотъемлемая составляющая комфорта всех пассажиров автомобиля. По своей сути она является радиатором, в который заливается рабочая жидкость.

В процессе циркуляции эта жидкость охлаждает мотор, а результатом теплообмена становится ее нагревание. Затем тепло передается воздуху, который транспортируется по специальным сотам и служит источником обогрева салона авто.

Но почему плохо греет или совсем не работает печка БМВ Е39? В этой статье будут рассмотрены основные причины этой проблемы.

Почему не работает печка БМВ Е39

Следует сразу отметить надежность и практичность этих автомобилей, что также касается всех установленных в них функциональных узлов.

Но даже самый качественный продукт рано или поздно ломается, и наступает момент, когда прекращает нормально работать и печка, доставляя ряд неудобств хозяину авто.

В силу того, что состоит она из множества элементов и имеет довольно непростую конструкцию, число возможных причин, по которым печка БМВ Е39 не греет, возрастает. Разберем каждый из таких элементов.

Радиатор печки

Такой радиатор – это теплообменник, в котором происходят все описанные выше процессы. Рабочая жидкость циркулирует, нагреваясь от двигателя, и посредством воздуха отдает полученное тепло в салон.

В ходе эксплуатации на внутренних поверхностях радиатора образуется налет, и КПД работы печки неизбежно снижается. В основную группу риска здесь попадают автомобили, в которых ремонту подвергались давшие течь радиаторы двигателя и отопителя.

В этих случаях обычно применяются герметики, наличие которых может привести к закупорке сот радиатора.

Путь устранения неисправности лежит в ремонте (чистке) или замене радиатора.

Термостат

Нередко термостат попросту заклинивает, и он перестает закрываться. В этом случае циркуляция рабочей жидкости осуществляется по большому кругу. В итоге мотор прогревается гораздо дольше, идет перерасход топлива, а в салоне автомобиля долго не становится тепло.

Термостат может заклинить и в закрытом положении. В этом случае в салоне не будет проблем с теплом, но такой сбой поставит двигатель под угрозу перегрева. Практика автосервисов знает множество примеров с закипанием мотора, когда причиной капитальных затрат (вследствие коробления головки цилиндров, заклинивания поршней и т. п.) становился поломанный термостат.

Деталь нельзя отремонтировать, поэтому правильно будет купить другой термостат.

Помпа

Система оснащена двумя помпами.

Одна из них обеспечивает процесс циркуляции рабочей жидкости, а вторая выполняет функцию резервной, активируясь в том случае, если мотор продолжительное время работает в режиме холостых оборотов и не получает достаточной степени охлаждения. Когда резервная помпа перестает функционировать, печка БМВ Е39 тоже не греет, источая прохладный воздух.

Некоторые модели помп имеют пластмассовую крыльчатку, не отличающуюся надежностью и нередко разрушающуюся в процессе использования.

Проблема часто состоит в плохом качестве электрического контакта на клеммах или в неисправности щеток электродвигателя помпы. В некоторых случаях может понадобиться ее замена.

Электроклапаны

Через многие годы своего использования резиновые уплотнители рассыхаются, и через отопитель начинает подаваться горячий воздух. При этом сам клапан может остаться зафиксированным в различных положениях.

Многие видят путь устранения проблемы в проведении ремонтных работ, однако если обычной заменой уплотнителей уже не отделаться, понадобится купить клапан печки БМВ Е39.

Завоздушивание системы

В системе могут образовываться воздушные пробки. Нормальная циркуляция охладительной жидкости прекращается, и печка БМВ Е39 перестает греть. Нередко воздух попадает вместе с заливаемой жидкостью, если этот процесс производится некорректно.

Развоздушить систему порой удается путем надавливания на шланги, что позволяет открыть термостат и убрать ненужный воздух. Процедуру следует выполнять при включенном и прогретом двигателе.

Также решением становится размещение автомобиля «мордой» вверх, с чем поможет эстакада или крутой уклон.

При неисправно функционирующем термостате производится его замена.

Резистор управления работой вентилятора

Автомобилисты нередко называют эту деталь, имеющую довольно специфичный облик, «ежом». Главный симптом поломанной детали – быстрая разрядка аккумуляторной батареи.

Замена резистора – единственный в этом случае выход, так как ремонту он не подлежит.

Как проверить работоспособность

Электромагнитная катушка приводит в движение шток. От ее состояния зависит работоспособность узла. Проверить ее можно разными способами.

Подключить 220 вольт

При подключении к клеммам электроклапана бытового тока 220 В, в катушке образуется магнитное поле, которое притягивает металлический шток вместе с мембраной – будут слышны характерные однократные щелчки. При отключении все возвращается на место и труба с водой перекрывается.

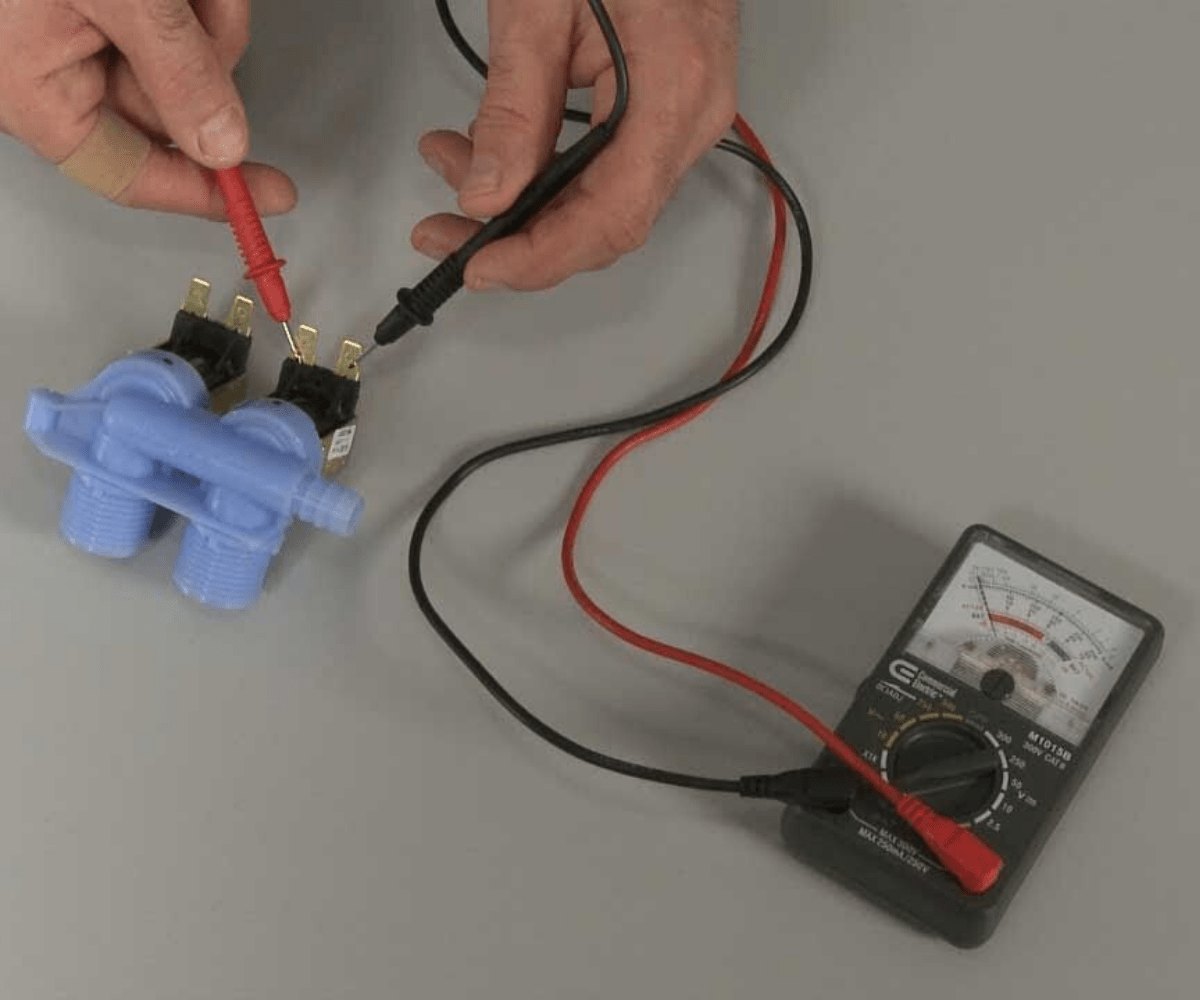

Проверить сопротивление

Катушка обычно спаяна с корпусом, поэтому, проще прозвонить контакты мультиметром. В зависимости от конструкции перепускного клапана, на рабочей катушке прибор покажет сопротивление, равное 2-4 кОма.

Впускные клапаны бывают одинарными, двойными, тройными. Катушки в каждом прозванивают по отдельности.

Маркировка и распиновка компрессора

Маркировка сосков компрессора на примере W140-го:

ZV (желтый)-активаторы единого замка-6 трубок- двери,багажник,бензобак RFH (оранжевый)2 трубки-на задние парковочные рога SFG (черный)1 трубка-управление ручкой крышки багажника FKS-2 трубки-откидывание подголовников заднего сиденья P+ управление заслонками печи и подкачка сидений(давление) P- вакуум на двигатель (при снятии компрессора с машины эту трубку надо заглушить чтобы правильно работала печка)

Маркировка сосков компрессора на W140 1997-1998 года:

MKL — (белая с черным наконечником) вакуум с двигателя SRU — (серые трубки) подкачка сидений HFE/KAF — (три трубки) опрокидывание подголовников на разрежение и открывание багажника на давление SFG — (черная трубка) убирающаяся ручка багажника Четыре желтые трубки на кассете- BFT/FOND — замки передней правой и задних дверей HD — замок багажника TK — замок бензобака FT — замок водительской двери Аналогичная маркировка у компрессоров W210/W208

Распиновка проводов основной фишки компрессоров 1408003148

1. Синий с черной полосой 2. Зеленый 3. Коричневый с серой полосой тонкий 4. Черный с желтой полосой 5. Белый тонкий 6. Белый с зеленой полосой 7. Красный с зеленой полосой толстый (+)8. Желтый 9. Зеленый 10. Черный с красной полосой и желтым пунктиром 11. Коричневый с розовой полосой 12. Синий с зеленой полосой 13. Коричневый с белой полосой 14.

15. Желтый 16. Синий с желтой полосой 17. 18. Коричневый с желтой полосой 19. Коричневый с красной полосой 20. Серый с желтой полосой 21. Коричневый толстый (-)

Источник

Ремонт клапанов печки BMW E34, Е39

Многие автовладельцы БМВ считают, что обслуживание машины — это задача узких специалистов СТО. Однако работа с клапанами печки салона не считается трудновыполнимой задачей. В большинстве случаев водитель может сам устранить дефект в работе клапанов.

Нормально работающая печка сразу же поддаётся настройкам температуры и интенсивности подачи воздуха в салон

Как понять, что клапанные механизмы вышли из строя

Ежедневно пользуясь печкой, водитель не может не заметить того, что устройство начало «как-то не так» работать. Первые признаки выхода из строя клапанов — это постоянный выход только горячего воздуха. Если печка не может «выдать» тёплого или холодного воздуха — значит, клапанные механизмы точно нуждаются в замене.

На моделях Е34 и Е39 существует ещё один признак неисправности клапанов — спустя 10–15 минут после запуска мотора из печки вдруг начинает дуть холодный воздух.

К тому же о сильном износе клапанов говорит и односторонняя работа печки: например, воздух дует только с одной стороны.

Ремкомплект клапанов

В свободной продаже в интернете, автомагазинах и рынках можно найти специальные ремонтные комплекты для восстановления работы клапанов печки. Как правило, в состав комплектов входит следующий набор изделий и деталей:

уплотнители из резины — 2 шт;

колечки с круглым сечением 26х2.5 мм -2 шт;

колечки с круглым сечением 18х3.0 мм — 2 шт;

металлические шайбы с диаметром 2.5 мм — 2 или 8 шт.

Благодаря ремкомплекту можно быстро произвести замену вышедших из строя частей клапанов

Для работы понадобятся инструменты:

Torex-набор ключей (входит в комплект инструментов, поставляемых вместе с автомобилем);

наждачная бумага мелкой зернистости;

отвёртка с плоским лезвием;

Если клапанные механизмы полностью вышли из строя, то придётся паять новые элементы, поэтому пригодится и стандартный паяльник.

MistX

https://www.bmwclub.ru/index.php?threads/remont-klapanov-pechki-e34.181663/

Заменить клапан EGR или очистить,- Что лучше?

На некоторых двигателях клапан EGR легкодоступен. Но на многих автомобилях чтобы добраться до клапана ОГ, необходимо разобрать полмотора. В этом случае только один демонтаж клапана обойдется вам в кругленькую сумму. Особенно, если в клапане есть дефект и у вас нет ни какого выбора, кроме как демонтировать клапан с машины. Стоит здесь отметить, что если в вашей машине, для того чтобы добраться до клапана ОГ, придется демонтировать множество компонентов в подкапотном пространстве, то нет смысла проводить его очистку и т.п. работы. В этом случае целесообразнее будет установить просто новый клапан, поскольку при его очистке в будущем вам может снова понадобиться его демонтировать с машины, что опять будет связано с огромными денежными затратами.

Также обращаем ваше внимание на то, что при замене клапана EGR на новый во многих автомобилях может потребоваться заново прописать новый клапан в блоке управления двигателем при помощи компьютера. То есть по сути, нужно будет научить этот новый клапан работать именно так, как это было предусмотрено автопроизводителем. Как вы уже поняли друзья, для настройки работы нового клапана необходимо специальное диагностирующее оборудование (компьютерный автомобильный сканер)

Если у вас нет такого устройства, то после замены клапана ОГ вам придется обратиться в технический автоцентр.

Как вы уже поняли друзья, для настройки работы нового клапана необходимо специальное диагностирующее оборудование (компьютерный автомобильный сканер). Если у вас нет такого устройства, то после замены клапана ОГ вам придется обратиться в технический автоцентр.
