Замена ремня грм приоры/калины

Самостоятельная замена грм Приора 16 клапанов

При установке ремня необходим внимательный и точный подход. При неправильной замене ремня происходит рассогласование в действиях вала и распредвалов. После чего поршни будут контактировать с клапанами головки блока. При изгибе ножек клапанов может пропасть компрессия. После чего предстоит смена клапанов и остальных механизмов.

нужно прокрутить каленвал

Если нужно в течение работы провернуть весь механизм ГРМ, то крутить всю систему можно только с помощью коленвала. При прокрутке распредвала вы можете повредить всю систему, так как ведущим в механизме является коленвал.

не надо прокручивать распредвал

Проверка и регулировка натяжения ремня привода газораспределительного механизма.

Если вы хотите, чтобы ремень служил долго и безотказно, важно поддерживать его натяжку в правильном положении. Для этого периодически тестируйте натяжку

Особое внимание уделите первому натяжению нового ремня. Если ремень ослаблен, возрастает поперечная нагрузка на зубья, что многократно ускоряет их износ. В некоторых случаях при сильно ослабленном ремне велика вероятность перемещения зубьев ремня относительно шкивов

Это может привести в лучшем случае к нестабильности работы двигателя и потере мощности. В худшем случае – к дорогостоящему ремонту. Для проверки натяжения необходимо выполнить следующие действия:

В некоторых случаях при сильно ослабленном ремне велика вероятность перемещения зубьев ремня относительно шкивов. Это может привести в лучшем случае к нестабильности работы двигателя и потере мощности. В худшем случае – к дорогостоящему ремонту. Для проверки натяжения необходимо выполнить следующие действия:

1. Открутите 5 болтов крепления защитной крышки ГРМ и уберите крышку в сторону.

2. Нажмите на ремень ГРМ ровно по центру между шкивами распредвалов с усилием в 100 Ньютонов (10 кгс). Прогиб ремня от горизонтального положения должен быть не более 7 миллиметров. Современные натяжные ролики также обеспечены механизмом контроля натяжки. Для проверки качества натяжки, убедитесь в совпадении метки А на наружной части ролика с выступом Б.3. Для регулировки натяжки, слегка выкрутите болт крепления ролика и, вращая ролик, добейтесь полного совпадения меток, описанных выше (см. рис.)

4. Зафиксируйте натяжку, затянув болт крепления ролика.

5. Осуществите сборку всех оставшихся деталей в противоположном снятию порядке.

Как часто нужно менять

В сервисном руководстве производитель указал, что ресурс эксплуатации изделия составляет 200 тысяч километров пробега. Однако были зафиксированы случаи, когда изделие нуждалось в замене через 20 тысяч км и даже раньше. Практика показывает, сколько километров заводской ремешок может выдерживать на самом деле: в среднем эта цифра колеблется в пределах 120-150 тысяч км.

Пользователь Иван Болутов рассказал о выборе оригинальных ремней ГРМ для Лады Приоры.

Рекомендуем ознакомиться с признаками, которые говорят о необходимости смены изделия:

• появление следов моторной жидкости на структуре ремешка, расходный материал быстро разрушает конструкцию изделия;
• наличие дефектов и других видов повреждений на ремешке, трещины быстро разрушают изделие;
• ослабление ремня;
• растяжение изделия, в таких условиях срок службы ремешка сокращается.

Выбор ремня

Большинство собственников автомобилей ваз рекомендует
ставить ремни фирмы Gates такой ремень устанавливается заводом изготовителем на
автомобили Лада. Данная фирма хорошо зарекомендовала себя на рынке, делая
качественную и надежную продукцию. Стоимость комплекта 4-5 тысяч рублей. В
комплект входит: ремень и два ролика.

Ремень ГРМ Gates

Так же наравне с Gates хорошие ремни производит фирма Dayco, приятным бонусом
комплекта такого ремня идет ключ для натяжки натяжного ролика ГРМ. Стоимость
данного комплекта приблизительно равна 4-5 тысяч рублей. В комплект входит:
ремень, два ролика и ключ.

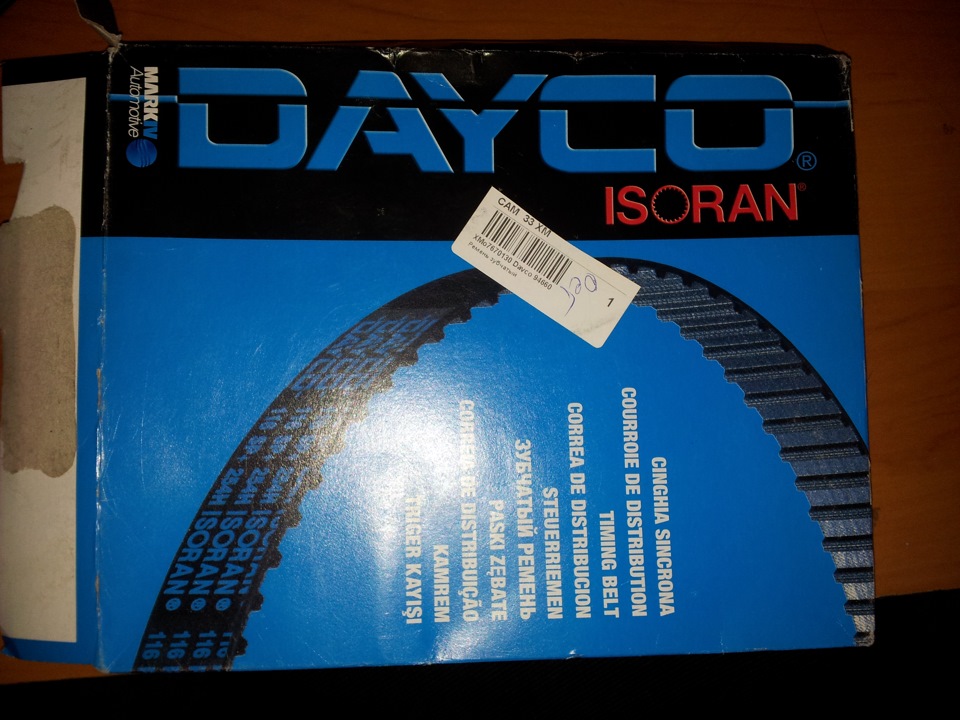

Ремень ГРМ Dayco

Как выполняется замена ГРМ Приора

Итак, подобрав подходящий ремень ГРМ на Приору (независимо от производителя, важно подбирать ремень ГРМ Приора 16 клапанов), можно приступать к процедуре замены. Ремень по ширине должен быть 22 мм, количество зубьев составляет 137. После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ

Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра

После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ. Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра.

Чтобы провернуть коленвал, по часовой стрелке ключом на 17 прокручивается болт крепления шкива привода вспомогательных агрегатов до того момента, пока не произойдет совмещение меток на зубчатых шкивах распредвалов с метками на задней крышке привода.

Также чтобы проверить положение коленвала, нужно вытащить заглушку из резины (стоит сверху картера сцепления). Риска на маховике должна быть напротив прорези верхней крышки картера сцепления.

Затем нужно фиксировать коленвал. Для этого в момент откручивания болта крепления шкива привода навесных агрегатов следует пригласить помощника, который включит 5 передачу и нажмет на тормоз.

Теперь шкив можно снять, параллельно демонтируется шайба. Чтобы было удобнее собирать все обратно, перед снятием ремня  шкивы распределительных валов можно зафиксировать по отношению друг к другу. Для этого подойдут заранее подготовленные колышки из дерева.

Деревянные клинья можно слегка забить между зубьев шкивов. Затем ключом на 15 следует ослабить затяжку болта крепления натяжного ролика ремня ГРМ. Ролик повернется, натяжение ремня будет небольшим, что позволит снять его с распредвалов. Теперь ремень можно снять со шкивов помпы и коленвала.

Важно следить за тем, чтобы после снятия ремня коленчатый вал и распредвалы больше не крутились, так как можно случайно столкнуть поршни и клапана!

Что касается замены ГРМ, сначала меняется натяжной ролик, затем опорный. Ролики снимаются вместе с болтом и упорными шайбами. Параллельно нужно проверить состояние помпы

Важно, чтобы не было подтеков тосола, вал помпы должен легко крутиться, не должно быть люфтов и т.д. Если помпа не в порядке, ее также нужно заменить. Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком

Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит

Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком. Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит.

Далее можно переходить к монтажу ремня ГРМ

Перед его установкой важно проверить, чтобы совпали установочные метки распредвалов с метками на задней крышке привода. Если шкив привода агрегатов снят, в этом случае легко определить положение коленвала (метки на зубчатом шкиве коленвала с меткой на крышке масляного насоса должны совпасть). Теперь остается только надеть зубчатый ремень на шкив коленвала

Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше

Теперь остается только надеть зубчатый ремень на шкив коленвала. Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше.

Завершающим этапом становится установка шкив привода навесных агрегатов. После этого следует провернуть коленвал за болт крепления шкива на 2  оборота по часовой стрелке. Далее следует проверить, чтобы метки коленвала и распредвалов точно совпали, а также сам ремень был натянут должным образом.

Если заметны отклонения, весь процесс регулировки и/или установки следует повторить. В случае, когда метки совпали, можно полностью затянуть болт крепления натяжного ролика (момент от 34 до 41 Н·м), а также болт крепления шкива привода навесных агрегатов (момент затяжки болта 105 или 110 Н·м).

Лада Приора: ремень ГРМ, его проверка и подтяжка

Итак, выше уже было сказано, что если рвется ремень ГРМ на Приоре, это приводит к тому, что гнет клапана. Вполне очевидно, что состояние ремня лучше проверять часто (каждые 40 тыс. км. пробега). Еще добавим, если рассматривать, когда меняется ремень ГРМ, заменять данный элемент с учетом особенностей его конструкции и работы следует каждые 60 тыс. км.

Опытные же специалисты и вовсе рекомендуют проверять ремень каждые 25 тыс. км., а менять ремни лучше каждые 50 тыс. км. пробега или через 4 года эксплуатации (в зависимости от того, что наступит раньше). И это касается не только Приоры, но и других авто с ременным приводом ГРМ.

Идем далее. Проверять состояние ремня, а также его натяжение нужно на холодном моторе. Допускается нагрев не выше 35 градусов Цельсия.

Если автомобиль укомплектован кондиционером, тогда нужно снять ремень привода агрегатов и натяжной ролик;
Затем следует установить опору двигателя, немного затянув винты крепления самой опоры. Далее следует ключом открутить 5 винтов крепления передней верхней крышки привода ГРМ.
Теперь крышку можно снять. Чтобы осмотреть ремень ГРМ, коленвал следует проворачивать по часовой стрелке. Чтобы это сделать, нужно включить 5 передачу и подталкивать машину вперед. Еще авто можно приподнять, вывесив переднее колесо и вращая его по часовой стрелке.
Поверхность ремня, особенно его зубчатой части, не должна быть с трещинами, зубья должны быть целыми, без заломов и других дефектов, резина должна быть цельной, без расслоений до корда и т.д. Также на ремне не должно быть следов трения или перегрева.
Внимательно следует осмотреть и торцевые части, не допускается расслоения и повреждений. Также ремень не должен сильно расходиться по меткам. Если это так, тогда ремень ГРМ сильно растянут.
Еще на ремне ГРМ не должно быть следов моторного масла

Даже если ремень визуально в хорошем состоянии, важно понимать, что масло разъедает резину. По этой причине замасленный ремень следует поменять.

Так или иначе, но обнаружение дефектов потребует замены ремня ГРМ. При этом если видно масло на ремне (нужно точно понять, что это именно масло, а не тосол), сначала нужно определить, откуда оно попадает, устранить причину, а уже затем ставить новый ремень механизма газораспределения.

Также необходимо проверять и натяжение ремня. Чтобы это сделать, нужно учесть, что на автомобиле Приора метки ГРМ нанесены на шкивы распредвалов. Для проверки следует провернуть коленвал по часовой стрелке до того, пока метки на зубчатых шкивах распредвалов не совместятся с вырезами на задней крышке привода газораспределительного механизма. В том случае, если шкивы случайно были провернуты дальше, чем нужно, потребуется провернуть коленчатый вал на 2 оборота.

Если ремень ГРМ нормально натянут, выступ прямоугольной формы внутренней втулки натяжного ролика совпадает с вырезом его наружной обоймы. Если сам ремень в порядке, при этом указанные метки немного не совпадают (больше чем на ½ от общей ширины выступа), тогда нужно регулировать натяжение ремня ГРМ. Чтобы решить эту задачу, необходимо обнаружить натяжной ролик ГРМ Приора.

Сначала ключом на 15 следует ослабить затяжку болта крепления натяжного ролика. В случае, когда ремень прослаблен, нужно добиться точного совмещения выреза наружной обоймы ролика с выступом прямоугольной формы внутренней втулки ролика. Затем ключом на 15 следует затянуть болт крепления натяжного ролика. Момент затяжки составляет от 20 до 25 «ньютонов».

Фактически, чтобы натянуть ремень, натяжной ролик следует провернуть против часовой стрелки. Если же ремень нужно ослабить, тогда ролик поворачивают по часовой стрелке.

Чтобы это сделать, в пазы наружной обоймы ролика вставляется специальный ключ (напоминает два стержня, прикрепленных к основанию). Далее ремень можно натянуть до того момента, пока вырез наружной обоймы не совпадет с прямоугольным выступом внутренней втулки. Завершением будет затяжка болта крепления ролика (момент затяжки 34–41 Н·м.).

Обратите внимание, если ремень ГРМ перетянут, это сокращает его срок службы, а также ресурс помпы, натяжного ролика и направляющего ролика. Если же ремень ГРМ недостаточно сильно натянут, это также снижает его ресурс, а также может стать причиной смещения фаз газораспределения

Как минимум, двигатель будет работать нестабильно, а если ремень ГРМ перескочит, погнет клапана. Если после регулировки натяжения метки не совпадают, процедуру нужно повторить. В случае, когда отрегулировать натяжение не удается, следует заменить ремень ГРМ.

Инструкция по замене ремня генератора на Приоре без ГУР и кондиционера

Первым делом стоит рассмотреть процедуру замены ремня генератора на Приоре в самой бюджетной комплектации, где отсутствует и ГУР (гидроусилитель руля), и кондиционер. Ниже предлагается инструкция от производителя автомобилей «Приора».

Инструкция по замене ремня генератора на Приоре без ГУР и кондиционера

Инструкция по замене ремня генератора на Приоре без ГУР и кондиционера (продолжение)

На Приоре в этой комплектации никаких сложностей с заменой ремня генератора не возникает. Все работы выполняются последовательно по инструкции:

1. Начинается процесс с ослабления верхнего крепежного элемента генератора (ключом на «13» открутить гайку), который одновременно выступает в качестве натяжителя ремня.
2. Аналогично рекомендуется также ослабить нижнее крепление генератора.
3. Ключом на «10» нужно вращать регулировочный болт (против часовой стрелки), пока не уменьшится натяжение ремня до того момента, пока его можно будет снять.
4. Теперь можно снимать ремень, скинув его сначала со шкива генератора, а потом и коленчатого вала.

В аналогичной последовательности выполняется установка нового изделия, длина которого должна быть 742 мм (маркировка 6PK742). Не забываем отрегулировать натяжение.

Правильно натянутый ремень не должен свистеть при полной нагрузке генератора, поэтому после проведения работ, проверяем исправность функционирования нового изделия, а также корректность уровня его натяжения.

Что такое ремень ГРМ

Это соединительная деталь, обеспечивающая синхронизацию двух компонентов транспортного средства — распределительного и коленчатого валов. Однако ремень не только объединяет эти два механизма, он связан и с другими деталями, вследствие чего на него накладывается огромная нагрузка.

Из-за такой нагрузки он подвержен износу, поэтому подлежит замене после истечения срока годности. Если пренебречь рекомендациями, указанными в инструкции Приоры по поводу регулярной замены, то ремень порвется, все связанные с ним механизмы выйдут из строя.

Несвоевременная замена обойдется владельцу авто слишком дорого, желательно постоянно проверять механизм на наличие повреждений и первых признаков износа.

Изготовлен он из качественной и прочной резины, сверху гладкий, изнутри зубчатый. Зубья обеспечивают наиболее прочное сцепление с шестеренками. Если вследствие длительного срока эксплуатации части зубьев отпадают, автомобиль может даже не завестись из-за того, что автомобильное масло несвоевременно или неправильно поступает на цилиндры, размещенные в двигателе.

Простой резиновый компонент выполняет важную роль во всем механизме машины. Старайтесь не забывать о его проверке, ведь вовремя обнаруженная неполадка сохранит денежные средства, потраченные на ремонт.

Когда менять: последствия несвоевременной смены

Замену ремня ГРМ на Приоре советуют проводить спустя разные периоды времени. Производитель утверждает, что он выдерживает сто тысяч пробега, но опыт показывает, что смена может понадобиться гораздо раньше.

Оптимальный период — каждые пятьдесят тысяч километров пробега. Некоторые утверждают, что за такой короткий срок эксплуатации резина просто не способна выйти из строя. Однако никто не учитывает условия — дороги, качество топлива и т.д.

Также в ходе работы механизмов он изнашивается, резина растягивается, а значит не обеспечивает правильную натяжку ремня ГРМ, возможны проскальзывания. Зубья способны стереться — из-за этого не обеспечивается сцепление с шестеренками.

Нет точного срока для смены, который подошел бы всем автомобилистам. Кто-то бережно относится к транспорту, водит аккуратно, пользуется только качественным топливом. Другие используют более экстремальный вид вождения, на резину попадают посторонние жидкости и т.д.

Чтобы не потерять авто на срок ремонта и не тратить целое состояние на восстановление механики, запишите или запомните дату последней смены ремня ГРМ на Приору. Далее регулярно проверяйте состояние резины, в случае износа поменяйте на новое устройство.

Признаки возможного выхода из строя

Выделяют несколько характерных признаков, которые должны насторожить водителя:

1. При включении двигателя возникает посторонний шум. Иногда водители путают неисправность ГРМ с плохой работой натяжного ролика.
2. Если поменялся цвет выхлопного газа.
3. Плохо заводится мотор.
4. Чувствуется непривычная вибрация.

Обратите внимание на данные “симптомы”, даже если пробег Приоры с новым ремнем ГРМ еще не составил 50 тыс. км. Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь

Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь.

Хуже, если именно охлаждающая жидкость попадает на привод. Во-первых, это соответствует о выходе из строя прокладки, обеспечивающую герметичность помпы, или есть проблема с насосом. Тогда резина повреждается, и эксплуатации сокращается в десятки раз.

Даже если ремень новый, но на него попала ОЖ или тосол, то он выйдет из строя даже при эксплуатации сроком в 10тысяч пробега. Придется провести замену ремня ГРМ Приоры и разобраться, почему на него попадает сторонние вещества.

Как самостоятельно проверить исправность ремня

Если возникло подозрение, что пора заменять ремень ГРМ Приоры, не помешает осуществить проверку исправности этого резинового изделия. Визуальная диагностика позволит проверить исправность и отсутствие потертостей на ремне ГРМ Приоры.

Под рукой должен находиться на выбор один из инструментов, или сразу два — ключ-шестигранник на 5, или бита-звездочка Т-30. Если не подойдет один, попробуйте воспользоваться вторым.

Ход действий:

1. Откройте и поднимите крышку капота.
2. Увидите переднюю панель, закрывающую механизм и ГРМ.
3. Возьмите ключ и отвинтите пять болтов, которые держат переднюю панель, снимите ее.
4. Перед собой увидите механизм, включая натяжной ролик.
5. Со стороны пассажира установите домкрат, поставьте колесо в подвешенное положение. Включите пятую передачу, пока она работает, просматривайте поверхность ремня, нет ли на нем повреждений, даже небольших дефектов.
6. Если заметили трещинки любых размеров, механические порезы, или торчат нити, то обязательно осуществите замену, обратившись к мастеру или самостоятельно.
7. Проверьте помпу. Если заметны любые следы протекания охлаждающей жидкости из помпы, то резину также придется менять, даже если нет механических повреждений.
8. Проверьте натяжной ролик. Автомеханики советуют менять его реже, чем резину. Средняя продолжительность «жизни» составляет приблизительно сто тысяч километров. Меняйте его через раз при смене ремня.
9. Измерьте натяжение ремня. Для этого надавите на натянутую резину в области между шестеренок двух распределительных валов. Давить нужно с усилием около десяти килограмм. Правильная натяжка ремня ГРМ не должна прогибаться более, чем на семь миллиметров.
10. Проверьте, не слишком ли свободно размещена резина. Убедитесь, что метки ГРМ Приора совпадают с изначальным состоянием. Первая, похожая на углубление, находится на наружной обойме ролика натяжения. Следующая размещена в основании ролика. Максимальное отклонение — четыре миллиметра, если натяжение не соответствует нормам, придется менять изделие.

Нашли несоответствие нормам? Меняйте изделие. Комплект ремня с роликами для двигателя Приоры 126 стоит всего пять тысяч рублей. Это гораздо меньшая сумма, чем стоимость капительного ремонта в случае разрыва компонента.

Особенности конструкции

Все ДВС на Приора работают при температуре 95 градусов. Такие высокие градусы они способны выдерживать благодаря специальному сплаву головки блока цилиндров, который не деформируется при нагревании до высоких температур.

Однако, если на улице жара, то мотор быстро нагревается и в пробках начинает толкаться, тупить. Эксплуатация силового устройства при температуре выше 110 градусов опасна для него. Снижается жизненный ресурс, быстро изнашиваются трущиеся детали.

Похожая статья Технические характеристики двигатель 21128

Кривошипно шатунный механизм

Поршни мотора изготовлены из сплава алюминия с кремнием. Это обеспечивает их высокую износостойкость и температурную резистентность. Головка каждого поршня цилиндрическая с плоским дном. Юбка овальная в поперечном сечении и бочкообразная в продольном.

Чтобы улучшить и убыстрить приработку механизма всю поверхность поршня покрывают оловом. А компрессионные кольца отливают из чугуна. Наружная поверхность верхнего кольца, которая прилегает к цилиндру, покрыта хромовым напылением. Это увеличивает жизненный ресурс кольца.

Высота компрессионных колец равна 2 мм, а маслосъемного – 4,9 мм. Поршневые пальцы изготавливают из низколегированной стали. К поршням их подбирают с минимальным зазором. Это нужно, чтобы пальцы не стучали во время работы.

ГРМ

ГРМ автомобиля Приора выполнен из прочного ремня. Многие автовладельцы говорят, что именно газораспределительный механизм является болячкой двигателей Приора. На 100 тысячах километров вы сможете обнаружить трещины на ремне ГРМ или легкие сколы резины. Это значит, что он доживает свои последние километры. При замене ремня лучше всего менять полностью газораспределительный механизм. А именно звездочки, зубчатый шкив коленвала с шайбой, иногда заменяют ремень генератора.

Ремни, которые установлены в двигателях на Лада Приора имеют 137 зубьев. Если стирается один, то начинается проскальзывание, иногда ремень может ударить по клапанам. В результате обрыва он со стопроцентной точностью бьет по клапанам и загибает их.

Поэтому опытные механики рекомендуют машину ставить на профилактический ремонт через каждые 12 месяцев или 100 000 километров. Тем самым автовладелец избежит капитального ремонта двигателя или его полной замены.

Системы

Закрытая система жидкостного охлаждения на Приоре позволяет мотору лучше охлаждаться в жаркие дни или во время простоев в пробках. Она эффективно отводит тепло и не дает перегреваться Приоре даже при температуре плюс пятьдесят по Цельсию.

Система питания на машине инжекторная. Уже ушли в прошлое карбюраторные системы. Теперь топливо впрыскивается в камеру сгорания под определенным углом, подается масло и воздух и затем все смешивается. Такие нововведения обеспечили мотору стабильную работу.

Похожая статья Технические характеристики двигателя Тойота 3S FSE

Модернизированная система вентиляции картера не позволяет выпускать в атмосферу большое количество выхлопных газов. Уменьшение и модернизация шатунно-поршневой группы уменьшило количество потребляемого бензина двигателем на Приора.

Давайте глянем на список автомобилей, на которые устанавливались эти движки.

Меняем ремень самостоятельно

Замена ремня ГРМ Лады Приоры на 16 клапанов не самая сложная процедура. Купите комплект, в который входят ролики натяжения, запаситесь инструментами, и можно приступать.

Инструкция

1. Поднимите капот, ключом-шестигранником отвинтите пять болтов на крышке, снимите ее. Отвинтите два болтика с нижней крышечки ГРМ.
2. Отсоедините датчик коленвала.
3. С пассажирской стороны поставьте под колесо домкрат, поднимите им авто, поместите колесо в подвешенное положение. Так будет легче совместить метки механизма и распределительных валов — они должны находится параллельно, друг напротив друга. Совмещайте их при включенной пятой передаче, провернув колесо в правильное положение. Выключите передачу скоростей.
4. Найдите маховик, снимите резиновую заглушку обычной отверткой. Под глушителем увидите маховик с меткой, она должна разместиться напротив отметки с левой стороны.
5. Надо добраться к шкиву коленчатого вала, для этого снимите колесо или крутите его вправо, прокрутить надо до упора. Отвинтите пять болтиков, которые крепят брызговик.
6. Попросите друга включить пятую передачу и жать на тормоз, в это время трещеткой №17 выкрутите болтик, который крепит шкив коленчатого вала. Вращайте в противоположную сторону часовой стрелки.
7. Снимите упорную шайбу
8. Отвинтите болты, крепящие натяжной и упорный ролики. Примените ключ 15. Демонтируйте ролики, снимите ремень.
9. Теперь установите новые ролики, тип натяжителя не затягивайте, им будете проводить регулировку. Установите по местам шкивы распределительных валов, далее шкив коленчатого вала.
10. Надевайте новый ремень — натяните на коленчатый вал, далее вокруг помпы, потом на шкивы распределительного вала.

Новое изделие установлено, осталось только отрегулировать натяжение:

1. Натяните ролик натяжителя в противоположную сторону к часовой стрелке — когда устанавливали новый комплект, вы не закручивали этот ролик.
2. Осталось совместить отметки на ролике натяжения, просто крепко закрутите болтики.
3. Поверните шкив коленвала ровно на два оборота. Проворачивайте шкив в направлении часовой стрелки. Обязательно смотрите, чтобы совпали метки двух валов.

Чтобы убедится в правильности натяжения, надавите на натянутую резину с силой около десяти килограмм. Если изделие прогнется более, чем на семь миллиметров, то придется еще раз провести процедуру натяжения резины. В идеальном состоянии резина не должна продавливаться при силе давления в 10 кг.

Слабые звенья на Приоре: ролик, ремень, помпа

Полноценная работа механизма ГРМ обеспечивается благодаря конструкции натяжения привода. Два вала, регулирующих работу клапанов, требуют дополнительно поддерживающий ролик, учитывая увеличение длины привода. Ролик, поворачиваясь на оси, регулирует должное  натяжение ремня. А поддерживающий ролик фиксирует направление ремня.

Ролик натяжной направляет ремень

Эти детали могут стачиваться, создавая люфт при движении и лишние шумы. Помпа может заклинивать при включённом двигателе. В этом случае последствиями такой работы могут быть срезанные зубья. Утрата герметичности данной конструкцией может привести к ненужным потерям охлаждающей жидкости. Для смены помпы удаляются шкивы распредвалов и тыльная часть кожуха.

При этом убираются крепления защиты и крепления поддерживающего ролика генератора. После снятия кожуха, откручиваются болты самой помпы. Чтобы избежать дополнительных неисправностей в будущем.

Метки распредвала

В моторе ВАЗ 21126 используют два распределительных устройства. Один из них нужен для оптимальной работы впускных клапанов, а второй устанавливается для того, чтобы регулировать движение выпускных клапанов.

У каждого распределительного вала имеется свой собственный шкив, который не рекомендуется заменять другим. Этот шкив дает возможность правильно работать механизму распредвала. С правой стороны на шкиве устанавливается датчик фаз.

Именно на шкивах расположены метки. Они находятся на венце выступа в нижней части. Опытные механики назвали их подвижными, так как они двигаются вместе с вращением распредвала.

Внимание! Начинающие автовладельцы должны помнить, что метки имеют разные размеры. Все зависит от изготовителя, который делал шкив. Чтобы увидеть метки, опытные механики советуют протирать чистой ветошью шкив, чтобы избавиться от грязи и пыли

Тогда можно будет заметить небольшую выемку на металле

Чтобы увидеть метки, опытные механики советуют протирать чистой ветошью шкив, чтобы избавиться от грязи и пыли. Тогда можно будет заметить небольшую выемку на металле.

А вот метки коленвала помогут одинаково работать всем деталям двигателя 126 от транспортного средства Лада. На выходе коленчатого вала есть шестеренка. А соединяется с устройством эта шестеренка посредством шпонки. Именно там находится метка для верной установки деталей. Так как при неверном положении, шпонка просто не встанет как полагается.

Насечка выполнена в виде прорези или конусного отверстия. Ее находят с наружной стороны шкива двигателя.

На внешний корпус двигателя также наносят дополнительные ориентиры, чтобы не ошибиться при выставлении меток. Для этого устанавливают еще одну метку на заднюю сторону корпуса ремня ГРМ. Она нужна для правильного выставления шкивов распредвалов.

Похожая статья Двигатель на Ниву от иномарки без переделок

Другая насечка находится на масляной помпе двигателя. Она нужна для верной ориентации коленвала. А трудно отыскать будет последнюю метку. Она находится на маховике.

В корпусе маховика находится небольшой вырез. По стандарту он прикрыт резиновой заглушкой. Ее вытаскивают и вставляют плоскогубцами.
