Замена ремня генератора на рено сандеро степвей

Устройство и принцип работы генератора Renault Symbol

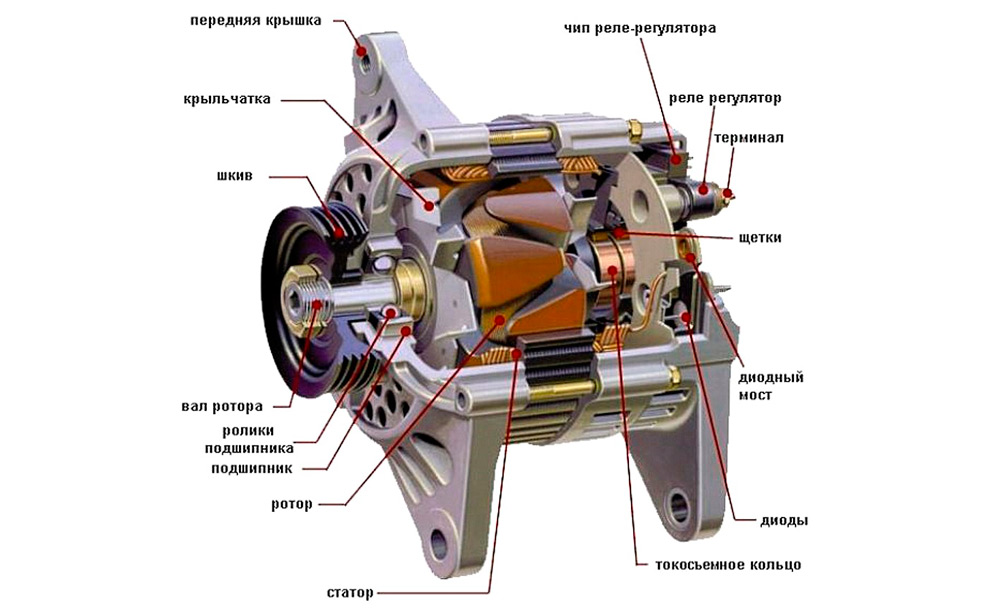

Любой автомобильный генератор состоит из следующих узлов:

• корпуса с двумя крышками;
• ротора/статора;
• щёточного узла;
• диодного моста (выпрямителя);
• регулятора напряжения;
• приводной части (шкивы, ролики, ремень).

Его принцип работы достаточно прост: при вращении ротора в его обмотке возникает возбуждение, которое приводит к генерации магнитного поля. Статор — это магнитное поле преобразует в переменный ток, диодный мост переменный ток преобразует в постоянный, а регулятор напряжения следит, чтобы выходные параметры генератора были стабильными вне зависимости от того, с какой частотой вращается коленвал двигателя. Отметим, что при пуске двигателя работу всех систем автомобиля, и прежде всего системы пуска, обеспечивает аккумулятор, но как только обороты коленвала достигают определённой величины, цепь питания в АКБ переключается на генератор.

Рено Флюенс: масло в двигатель

В бензиновый двигатель Рено Флюенс чаще всего заливается синтетическое масло 5 w 40 Elf. Его объем составляет 4.8 л. При замене масла рекомендуется также производить замену фильтров автомобиля. Замена масла производится при прохождении ТО, при этом по рекомендованная частота замены составляет 7,5 тыс. км при эксплуатации автомобиля в тяжелых условиях – это прописано в сопроводительной документации к автомобилю. Для замены рекомендуется использовать родное для двигателей Рено Флюенс масло Elf или же аналогичное ему масло Total. В данных образцах масел показатель толщины масляной пленки выше, чем в прочих образцах, представленных на рынке. За счет подобной кинематической вязкости обеспечивается более качественное управление транспортным средством.

Коробка передач

Renault Fluence с двигателем 1,6 л комплектовался 5-ступенчатой механической коробкой передач (JH3) или 4-скоростным «автоматом» (AL4/DP0). После рестайлинга его сменил вариатор (JF015). 2-литровый мотор сочетался с 6-ступенчатой механикой или вариатором.

Главная претензия к «механике» — дерганье в момент старта после длительного движения в пробке. Дилеры обновляли комплект сцепления по гарантии, если пробег не превышал отметку в 30 000 км. С их слов — проблема в диске сцепления, который производитель позже модернизировал. Но после замены проблема нередко возникала вновь. Вместе с тем внимания могли потребовать главный цилиндр сцепления или выжимной подшипник.

После 80-100 тыс. км некоторые владельцы отмечают появление постороннего шума в МКПП. Механики уверяют, что это особенность ее работы – воют подшипники.

Зимой, после ночной стоянки зачастую становится тугим или не перемещается рычаг переключения передач. Причина – замерзание влаги, попавшей под рубашку троса. Просушка и смазка узла избавляет от проблемы ненадолго. Трос лучше заменить – 4 000 рублей.

Владельцы автоматических коробок передач часто жалуются на толчки при переключениях. Проблема появляется после 20 – 30 тыс. км. Виновник – электромагнитный клапан модуляции давления. К 100-150 тыс. км через его замену проходят практически все автоматы. Стоимость процедуры – около 15 000 рублей. При регулярном обновлении масла АКПП прослужит до капитального ремонта 300-350 тыс. км.

Вариатор беспокоил владельцев не меньше. Порой он начинал скрипеть, хрюкать и скрежетать. Проблема оказалась известна производителю. Все происходило из-за провисания ремня вариатора при оборотах двигателя 900–1100 об/мин и более. «Лечение» производилось с помощью обновления программы управления работой вариатора.

После 50-100 тыс. км временами появляются рывки и толчки. Все дело в уязвимом редукционном клапане насоса вариатора. Выйти из строя также могут солнечная шестерня и подшипники. Для ремонта понадобится около 50-60 тыс. рублей. При умелом обращении и своевременном обслуживании вариатор способен пройти без ремонта 200-250 тыс. км.

Подготовка к работе

Приподняв автомобиль с помощью домкрата, необходимо снять переднее правое колесо. Для удобства доступа к различным узлам демонтируем подкрылок. Под жесткую опору юбки автомобиля необходимо подложить несколько кирпичей или деревянную чурку, которые способны выдержать вес машины. Домкратом же поднимаем двигатель за поддон, чтобы слегка вывесить механизм. Точка опоры поддона на подъемную площадку домкрата должна быть расположена как можно ближе к шкиву коленчатого вала.

Следующий шаг в подготовке- отсоединение верхней подушки мотора Рено Флюенс и поддерживающей опоры. Далее откручиваем магистраль топливопровода и отводим в сторону настолько, насколько позволяет гибкость трубки. Это делается для того, чтобы в дальнейшем обеспечить легкий доступ к узлу ГРМ.

16-и клапанный мотор имеет два распредвала – для впускных и выпускных клапанов. Перед тем, как начать основную работу по замене ремня ГРМ на автомобиле Рено Флюенс, необходимо снять пластиковые колпачки с обоих газораспределительных валов.

Колпачки придут в негодность, поскольку их извлечение, как правило, производится с помощью отвертки, которая нарушает целостность заглушки. Поэтому, перед началом работ, необходимо приобрести пару новых заглушек.

Каждый из валов имеет два паза. Вручную прокручиваем коленвал, вращая болт шкива, и добиваемся того, чтобы прорези на обоих валах приняли горизонтальное положение. Делается это затем, чтобы пластиной толщиной в 5 мм застопорить оба вала. Но перед этим нужно застопорить и сам коленвал, установив самодельное устройство, по форме похожее на болт, в специальное отверстие.

При помощи головки на 18 – той, которой до этого момента производили вращение коленвала, откручиваем шкив. Коленчатый вал в этот момент уже застопорен, поэтому это действие не составит труда – шкив не будет проворачиваться.

Следующим действием является снятие кожухов ГРМ – пластикового и металлического. Начинают с пластикового, который крепится четырьмя болтами на 8. Открутить некоторые из них бывает проблематично за счет того, что крышка близко расположена к лонжерону кузова. После того, как пластиковая защита удалена, приступаем к снятию металлической, используя в качестве инструмента ключ на 13.

Как заменить ремень генератора на Рено Дастер 2,0

Чтобы снять ремень, нам нужно ослабить его натяжение. Для этого поверните роликовый кронштейн по часовой стрелке, чтобы ослабить его гаечным ключом на «16.

После ослабления старый ремень можно легко снять. Имеет маркировку 7РК 1792 (т.е семь клиньев длиной 1792 мм)

Также для замены опорного ролика нам понадобится головка на «13», с помощью которой нужно открутить болт крепления ролика и снять его крышку.

Для замены ролика натяжителя потребуется ключ звездочка Torx T-40. С его помощью откручиваем и заменяем приемную бобину.

Собираем в обратной последовательности. При установке ремня надеваем его на шкивы и ставим под натяжной и опорный ролики по схеме.

Теперь, когда инструментом мы запаслись, начнем

Как мы и обещали двигатель объемом 1,6 литра 16 клапанов.

Вывешиваем правое переднее колесо и снимаем его, сразу снимаем защиту двигателя и через дощечку слегка поддомкрачиваем его. Сверху снимаем декоративный щиток.

Откручиваем пять болтов на 16 крепления подушки двигателя к ГБЦ. Они разной длинны, запоминаем кто где.

Три болта на 16 крепления опоры к лонжерону.

Снимаем подушку двигателя. Будет очень мешать трубка кондиционера, ее можно слегка отвести рукой, только не сломайте.

Под крылом снимаем пластиковую защиту арок. Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ. Одну гайку откручиваем из-под крыла через техническое отверстие.

Для наглядности на снятой крышке.

Одна гайка выкрутилась со шпилькой. На каждой шпильке стоит ограничительная втулка, когда снимите крышку не потеряйте.

Откручиваем четыре винта усилителя. У нас один из винтов провернулся в подрамнике, пришлось просто отогнуть ее.

Ключом на 16 за шестигранный выступ на натяжном ролике сервисного ремня, проворачиваем ролик по часовой стрелки и когда ремень ослабнет, снимаем его.

Выставляем верхнею мертвую точку. За болт коленвала проворачиваем коленвал по часовой стрелке до того как метки на распредвалах будут смотреть вверх. Метка на правом распредвале должна немного не доходить до выемки ГБЦ.

Выкручиваем заглушку на блоке цилиндров. Для наглядности показано на фото снятого двигателя.

Вворачиваем туда изготовленный фиксатор коленчатого вала. Поворачиваем коленвал по часовой стрелки до упора в фиксатор.

Под капотом снимаем приемный патрубок.

И дроссельный узел целиком открутив четыре винта на 10.

Отверткой прокалываем заглушки распределительных валов и выковыриваем их.

Положение пазов должно быть горизонтальным и они должны быть нижи продольной оси распредвалов.

Вставляем в пазы фиксатор распредвалов. Если все выставлено правильно, то он зайдет без особых усилий.

Стопорим коленвал с помощью пятой передачи и отвертки в тормозном диске. Что бы исключить чрезмерное усилие на валы сначала включаем пятую, потом руками проворачиваем тормозной диск по часовой стрелки до упора и вставляем плоскую отвертку в первое же отверстие диска ниже суппорта. После чего откручиваем болт коленвала. Снимаем шкив.

Откручиваем четыре болта на 10 нижней крышки ремня ГРМ и снимаем ее. Для наглядности показана снятая крышка.

Откручиваем гайку натяжного ролика и снимаем его вместе с ремнем ГРМ.

Сливаем антифриз. Откручиваем обводной ролик, через технологическое отверстие из-под крыла, для этого понадобится звездочка и помпу (семь болтов на 10 и один на 13). Под обводным роликом есть шайба, ее не теряем.

На новую помпу и прокладку наносим тонкий слой герметика и, отчистив места соприкосновения на блоке цилиндров, ставим ее на место. Равномерно обтягивая болты по кругу.

Комплект ГРМ (оригинал).

Перед установкой еще раз все проверяем. Все фиксаторы на месте, коленвал упирается в свой фиксатор и паз на нем смотрит вверх и немного влево.

Если все так приступаем к установке нового ремня ГРМ. Здесь мы немного отойдем от инструкции для собственного удобства. Сначала ставим натяжной ролик так что бы выступ с обратной стороны попал в паз на помпе (смотри фото выше). Гайку не затягиваем. Затем одеваем ремень на звездочки распределительных валов внатяжку и фиксируем его пластиковыми хомутами. Не забываем про направление вращения.

Надеваем его на натяжной ролик, звездочку коленвала и помпу. Ставим на место обводной ролик, не забываем про шайбу, его затягиваем.

С помощью зеркала и шестигранника на 5 проворачиваем натяжной ролик до совпадения меток на нем. Направление, по которому нужно проворачивать ролик, нанесено стрелкой на нем.

Затягиваем гайку натяжного ролика. Ставим нижнею пластиковую крышку ремня ГРМ и шкив коленвала. Так же как мы откручивали болт коленвала, так и закручиваем. Только отвертка теперь выше суппорта. Вынимаем фиксаторы. Проворачиваем коленвал четыре оборота, ставим фиксатор коленчатого вала, упираем в него коленвал и проверяем, заходит ли фиксатор распредвалов в пазы и не сбились ли метки на натяжном ролике. Если все гуд, собираем все что сняли в порядке обратном снятию.

Не забываем снять фиксаторы и ввернуть на место заглушку блока цилиндров и запрессовать новые заглушки распредвалов. Заливаем антифриз и заводим машину. Можно забыть о данной процедуре еще на 115 000 км. Не забываем периодически контролировать состояние ремня и его натяжение хотя бы раз в 20 000.

Признаки неисправности ремня и генератора Mitsubishi Lancer

Согласно мануалу, замена ремня предполагается каждые 90 тысяч км или ранее, по мере износа. Суровая действительность заставляет выполнять эту процедуру намного чаще – средний срок службы ремня составляет 60-70 тысяч км.

Признаки, указывающие на необходимость замены приводного ремня Lancer:

• стук, свист или скрежет, доносящийся из-под капота;
• загорание лампочки подзарядки АКБ при работающем моторе;
• невозможность осуществить пуск мотора.

Характерные неприятные звуки могут являться свидетельством износа механизма натяжения (роликов), попадания на ремень технических жидкостей (ОЖ или моторного масла), проскальзывания ремня из-за его ослабления, смещения положения ремня относительно шкивов.

Скрип и свист появляется и при критическом износе подшипников генератора.

Ремонт/замена генератора

Если с натяжением ремня всё в порядке, но аккумулятор подзаряжается плохо, можно проверить, не износились ли щётки генератора – это одна из самых распространённых причин его плохой работоспособности. Выполнить замену щёток генератора на Renault Symbol можно без снятия генератора.

Для этого выполняем следующие шаги:

отключаем отрицательную клемму АКБ;

демонтируем теплозащитный кожух, крепящийся тремя болтами;
откручиваем болты крепления регулятора напряжения и осторожно извлекаем его;
если остаточная длина графитовых щёток менее 5 мм, производим их замену;

для этого паяльником отпаиваем клеммы щёток, извлекаем их вместе с пружинами;
устанавливаем в шахту регулятора новый комплект щёток, припаиваем клеммы, убедившись, что длина выступающей части составляет порядка 10 мм.

При припаивании токоподводов нужно быть аккуратным и не допустить попадания припоя или флюса на детали регулятора. Щётки должны перемещаться легко, без заеданий.

Вторая по частоте встречаемости причина ухудшения работы генератора – критический износ подшипников, для замены которых потребуется снятие генератора Renault Symbol по следующей схеме:

• ставим авто на подъёмник (или поддомкрачиваем, установив под кузов деревянные опоры;
• отсоединяем минусовую клемму батареи;
• демонтируем правое колесо вместе с подкрылком;
• демонтируем облицовочную радиаторную решётку;
• откручиваем два болта крепления поперечины, снимаем её;
• демонтируем кожух рампы системы питания;
• откручиваем и снимаем правую фару;
• ослабляем гайки крепления генератора, снимаем ремень;
• откручиваем и вынимаем шкив насоса ГУР;
• снимаем топливопровод, идущий к рампе системы питания;
• откручиваем болты, крепящие насос гидроусилителя к кронштейну, а также болт крепления трубопровода ГУР;
• откручиваем болты крепления генератора, отводим насос гидроусилителя в сторону и вынимаем генератор.

Установка генератора Renault Symbol производится в порядке, обратном снятию.

Когда генератор снят, проверяем целостность подшипников. Если вал проворачивается с усилием и скрипами, их нужно менять.

Рассмотрим процедуру замены подшипников генератора Renault Symbol:

• откручиваем 4 болта крепления задней крышки;
• демонтируем регулятор, откручиваем болты, стягивающие корпус генератора;
• с помощью съёмника выдавливаем подшипник с вала;
• чтобы отвинтить шкив, заживаем генератор в тиски (лучше за ротор, а не корпус – последний может лопнуть, поскольку он алюминиевый;
• откручиваем болтики верхней крышки;
• выбиваем подшипник из корпуса вместе с валом. Используем выколотку из мягкого металла или дерева
• шайбу подшипника снимаем, поддев мощной отвёрткой с плоским наконечником;
• снимаем подшипник с вала с помощью съёмника, если его нет, то можно спилить его болгаркой, не повредив вал;
• напрессовываем передний подшипник, устанавливаем задний;
• зажимаем генератор в тиски и привинчиваем шкив, собираем корпус, стягиваем его болтами, прикручиваем регулятор и крышку, устанавливаем генератор на штатное место.

Как видим, снятие генератора на Renault Symbol – операция не слишком сложная, выполнить замену подшипников или сломанного реле-регулятора тоже можно самостоятельно. А вот при обрыве обмотки лучше отдать устройство для реанимации электрику.

Основная работа

После того, как доступ к ремню ГРМ в двигателе Рено обеспечен, нужно ослабить крепление натяжного ролика при помощи накидного ключа на 13 и следом демонтировать, так называемый, паразитный ролик, используя специальную насадку – Torx5.

Помимо роликов, нужно будет снять шестерню коленвала. В том случае, если деталь прикипела к коленчатому валу – демонтаж производят специальным съемником. В противном случае можно ввернуть в корпус шестерни два болта, и потянув за них газовыми ключами, удалить шестерню.

Перед непосредственной установкой свежего ремня, необходимо заменить на новые и два ролика, которые были сняты незадолго до этого. Паразитный затягиваем до упора, натяжной же просто приводим в рабочее положение, слегка подтянув болт крепления.

В роли дополнения, автовладельцам рекомендуется проверять помпу на наличие подтеков, ведь этот узел на данном этапе отлично просматривается.

Ремень ГРМ предварительно набрасывается на обе шестерни распредвалов, паразитный и обводной ролики. Перед надеванием на шестерню коленчатого вала необходимо убедиться в том, что последний по-прежнему надежно застопорен. Это проверяется вращением болта коленвала по часовой стрелке ключом на 18.

После того, как ремень занял свое рабочее положение, осуществляем его натяжку при помощи шестигранного ключа.

Эксцентриковый натяжной ролик имеет стрелку, которая в процессе подтяжки должна визуально совместиться с небольшим выступом на противоположной стороне ролика. Такое положение говорит о том, что натяжение ремня произведено оптимально.

Для того чтобы нагляднее представить этот процесс, можно найти соответствующее видео в интернете.

После процедуры предварительной натяжки можно осуществить проверку, которая покажет, достаточное ли усилие натяжения получил ремень. Для этого нужно удалить болт, стопорящий коленчатый вал и металлическую пластину, обеспечивающую правильное положение обоих газораспределительных валов, а также блокирующую их. Проворачиваем болт коленвала по часовой стрелке, параллельно наблюдая за тем, как ведет себя ремень. Сделав один полный оборот, можно осуществить проверку зажигания. Угол считается правильным, если после всех махинаций специальная пластина по-прежнему легко входит в пазы обоих распредвалов.

Стоимость и выбор

Цена оригинального ремня составит примерно 4500 рублей. Естественно, это не самый оптимальный выбор. В упаковке оригинала всегда имеется деталь от одного из известных производителей, поставляющих продукцию не только на конвейер, но и на рынок запасных частей. Поэтому вооружившись каталожными номерами специализированных фирм, или как их еще называют, кросснамберами или кроссами, можно сравнить цены и выбрать оптимальный вариант.

На сегодняшний день выбор ремней ГРМ достаточно велик. Отбросив подделки с нижней границы рыночных цен, а также запредельные случаи оригинала (а встречаются цены и выше оригинальных), можно остановиться на одном из известных приличных брендов вроде Contitech, Bosch или Gates.

Основные неисправности и способы их устранения

Первые признаки, свидетельствующие о том, что существуют неполадки с ремнем, это:

• свист;
• скрип;
• иные посторонние звуки, исходящие от устройства.

При появлении таких тревожных симптомов нужно произвести визуальный осмотр и искать повреждения. Это могут быть как потертости, так и трещины, а также другие нарушения целостности.

В случае, если у вас порвался ремень в дороге, то у вас будет еще примерно 40 минут при полном заряде аккумулятора прежде чем машина встанет. Немного продлить это время поможет отключения дополнительных систем, таких как освещение, музыка, кондиционер. В принципе, этого времени на 2 и 3 достаточно, чтобы добраться до автосервиса. Также, вы можете поменять все сами как прямо на дороге в полевых условиях, так и в собственном гараже.

Ниже в видео вы найдете краткую инструкцию по замене (автор ролика — Полезный Китай).

Вывод

В сравнении с другими комплектациями Рено Флюенс модель, оборудованная двигателем 2.0 и бесступенчатым вариатором, обладает лучшими динамическими показателями. Судя по отзывам автовладельцев, эта модель отличается легким управлением и большей безопасностью. При желании получить четырехколесного друга с хорошими техническими характеристиками, стоит выбрать автомобиль с вариатором. На протяжении многих лет авто прослужит, не требуя дорогостоящего ремонта.

С наличием вариатора управление машиной существенно упрощается, поэтому данный вариант идеально подойдет для новичков в вождении. Ознакомившись с особенностями Рено Флюенс, оснащенного вариатором, и отзывами владельцев, достаточно просто решить, стоит ли приобретать автомобиль с подобной комплектацией.
