Как почистить печку на ваз-2114

Почему на холостых оборотах печка дует холодным воздухом? Основные причины

Зимой крайне неприятно, когда из дефлекторов вентиляции дует холодный воздух на холостых оборотах, хотя регулятор печки переведен в режим максимального обогрева. Причины такого явления бывают разные, мы сначала перечислим их, а потом рассмотрим одну за другой.

Основные причины проблемы

Для того чтобы понять, почему на холостых оборотах печка дует холодным воздухом, необходимо четко понимать принцип работы системы отопления в автомобиле. В противном случае поиск неисправности может серьезно затянуться.

Принцип работы печки в машине

В состав отопительной системы автомобиля входят:

• радиатор отопителя;
• патрубки;
• блок управления;
• насос охлаждающей жидкости (помпа);
• кран отопителя.

Процесс обогрева салона автомобиля происходит так:

1. Охлаждающая жидкость циркулирует в системе благодаря работе помпы.
2. В процессе нагрева двигателя осуществляется отвод тепла от него.
3. Горячая охлаждающая жидкость попадает в радиатор, нагревая его.
4. Вентилятор печки осуществляет забор воздуха из подкапотного пространства и его дальнейшую подачу в салон через радиатор отопителя, который его нагревает.
5. Это охлаждает жидкость в результате теплообмена (двигатель получает прохладный антифриз, а салон – поток теплого воздуха).

Именно так работает система отопления в большинстве автомобилей. Соответственно, температура воздуха, который попадает в салон машины, зависит от работоспособности различных компонентов системы.

Основные причины, по которым плохо греет печка на холостых оборотах:

• неисправность водяного насоса (помпы);
• воздушная пробка в системе;
• нехватка охлаждающей жидкости;
• прогар прокладки головки блока цилиндров;
• неисправность крана печки;
• засорение патрубков и радиатора отопителя;
• неисправность термостата;
• внутреннее повреждение радиатора печки.

Теперь рассмотрим, как установить наличие каждой из перечисленных проблем.

Неисправность помпы

Очень часто водители объясняют плохую работу печки на холостых оборотах поломкой водяного насоса.

Это связано с тем, что на ХХ крыльчатка насоса вращается с небольшой скоростью, что не может обеспечить качественную циркуляцию антифриза (тосола). В результате этого ухудшается теплообмен и в салон попадает недостаточно горячий воздух.

При нажатии на педаль газа скорость вращения крыльчатки возрастает, что сразу влечет за собой рост температуры воздуха в салоне.

Для более точной диагностики помпы её необходимо снять с двигателя. Очень часто неисправность насоса сопровождается перегревом мотора. Визуальный осмотр элемента покажет его состояние. Если крыльчатка заклинила, прокручивается на валу или её лопасти рассыпались, насос подлежит замене.

Воздушная пробка и нехватка ОЖ в системе

Это легко устранимая проблема. Виновником может быть неисправная крышка расширительного бачка, не способная поддерживать требуемое давление в системе.

Ещё одна причина образования пробок – нехватка охлаждающей жидкости. Слабая циркуляция приводит к тому, что на холостых печка дует холодным воздухом.

Когда машина начинает движение, температура воздуха растёт, а после остановки снова падает.

После этого необходимо избавиться от воздуха в системе, установив машину на горке или эстакаде так, чтобы передняя её часть стояла выше задней. Запустите двигатель и откройте крышку расширительного бачка. Из системы должен выйти лишний воздух. Если через некоторое время пробка снова появилась, это может быть признаком пробоя прокладки ГБЦ.

Пробой прокладки головки блока цилиндров

Нужно понимать, что повреждение прокладки ГБЦ приводит к смешиванию масла с антифризом или попаданию выхлопных газов в систему охлаждения. Обычно проблема быстро диагностируется по явным признакам. Но некоторые водители отмечают, что минимальный прогар прокладки может как раз сопровождаться появлением лишнего воздуха в системе охлаждения.

Решением может стать только замена прокладки головки блока цилиндров, но мы советуем не торопиться и сначала проверить все остальные факторы. Это дорогостоящая процедура и такая проблема встречается редко, поэтому оставьте её напоследок.

Не работает вентилятор печки ВАЗ 2114 причины

Здравствуйте. Если Вы в лютый мороз или в жаркий летний день завели машину, а вентилятор печки на ВАЗ 2114 перестал работать и не дует — не расстраивайтесь, так как эту проблему можно быстро решить прочитав данную статью. Для того, чтобы понять причины по которым может не работать вентилятор печки, давайте сначала рассмотрим электрическую схему подключения мотора печки.

Схема вентилятора печки ВАЗ 2114, 2115, 2113

И так, вот список всех составляющих схемы:

1. Монтажный блок (он же блок предохранителей).
2. Замок зажигания.
3. Реле разгрузки замка зажигания.
4. Переключатель скоростей вентилятора печки.
5. Дополнительные резисторы.
6. Мотор печки.
7. Выключатель обогрева заднего стекла с контрольной лампой.
8. Нагревательный элемент обогрева заднего стекла.

Схема работает следующим образом. При повороте ключа в замке зажигания (2) включается его разгрузочное реле (3). С разгрузочного реле подаётся питание предохранитель f7 в монтажном блоке (1). После предохранителя питание идёт на выключатель обогрева заднего стекла (7) и переключатель скоростей вентилятора (4), который распределяет на какой из резисторов (5) дальше пойдёт питание. Выход 1 с переключателя (4) соответствует самой медленной скорости обдува, а выход 3 идёт на прямую к моторчику печки (6), т.е. самая высокая скорость обдува.

Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.

Причины по которым свежий поток холодного воздуха летом или горячая струя зимой не идёт из воздуховодов вашего ВАЗ 2113, 2114, 2115, могут быть двух видов:

• механические
• электрические

Рассмотрим их более подробно.

Механические причины по которым не работает вентилятор печки ВАЗ 2114, 2115, 2113

В первую очередь к механическим причинам относится засорение воздуховода.

Как видно на фото, листья, ветки и прочий мусор попадают под кожух и забивают воздуховод моторчика печки. Мусор может попасть и в саму секцию с лопастями и заклинить вентилятор печки. Обычно перед этим из под копотного пространства доносится свист или скрежет.

К механическим причинам неработоспособности мотора печки можно отнести заклинивание лопостей в следствии неправильной установки корпуса вентилятора печки. При снятии моторчика печки часто повреждаются защёлки фиксирующие две части корпуса. И если эти части между собой крепко не зафиксированы, то между ними будет щель и поток воздуха, который должен идти в салон, будет попадать в эту щель. Так же части корпуса могут вообще клинить лопости моторчика, тогда он вообще не будет крутиться.

Предохранитель

Пойдём по схеме данной в начале поста. Если у Вас не работает вентилятор отопителя вместе с подогревом заднего стекла, то дело 100% в предохранителе. Проверяйте предохранитель f7 в монтажном блоке, если он в порядке, то ищите мультиметром приходит ли на него плюс с реле разгрузки замка зажигания. Для этого при включённом зажигании один щуп мультиметра помещаем на предохранитель а другой на кузов авто. Если всё в порядке, смотрим цепь от предохранителя до переключателя скоростей и выключателя подогрева.

Переключатель скоростей вентилятора печки

С предохранителем разобрались — идём дальше. А дальше у нас переключатель скоростей мотора печки.  Для его проверки снимаем с него разъём. На разъёме три входа рядом и один расположен, как бы отдельно от них. Замыкаем проводом любой из этих трёх входов с тем, который стоит отдельно. Если моторчик заработал, то всему виной переключатель скоростей, если нет — капаем дальше.

Дополнительные резисторы

Если вентилятор работает, но только на третьей (самой быстрой) скорости, то тут всему виной дополнительные резисторы. На третьем режиме питание подаётся напрямую на вентилятор обходя дополнительные резисторы, поэтому на других режимах он не работает.

Моторчик печки ВАЗ 2114, 2115, 2113

Если проверка всех перечисленных выше узлов, показала их работоспособность — причина в самом моторчике печки. Скорее всего он сгорел или у него плохая масса. Для проверки снимаем его (как это сделать читайте тут) и подключаем напрямую к аккумулятору (чёрный провод, прикрученный к кузову — минус). Если работает — плохая масса. Не работает — меняем моторчик.

Источники

• vaz-zona.ru/ne-rabotaet-ventilyator-pechki-vaz-2114-prichiny/
• ladaautos.ru/vaz-2115/pochemu-ne-greet-pechka-vaz-2115-i-kak-eto-ispravit.html
• vazzz.ru/vaz-2115-pechka-ne-greet/
• drive2.ru/l/4258747/

Работа печки основана на следующем принципе

Работает система охлаждения и отопления практически на всех моделях автомобилей ВАЗ одинаково. Включение отопителя производится при помощи регулятора, который располагается в самой машине, антифриз подаётся к радиатору. Его температура после прогрева достигает больше 80 градусов. После чего начинает работать вентилятор, который работает на одном из 3 скоростных режимов.

Вентилятор начинает создавать направленный поток воздуха. Он движется из внешней части системы отопления внутрь салона машины. При помощи заслонок регулирования водитель выбирает зоны отопления, всего их три: на ноги, на ветровое стекло и в салон машины.

Ключевым элементом системы отопления автомобиля является вентилятор, и, если он выйдет из строя, то отопление пропадёт. Без него горячий воздух не будет поступать в салон, и, чтобы обогреть внутренне пространство ВАЗ-2115, потребуется не пара минут, а пара часов.

Замена

Поменять резистор несложно. Но для этого придётся сделать несколько шагов.

1. Убедитесь, что проблемы с отопителем на ВАЗ-2114 связаны точно с неисправным резистором.
2. Слева находится накладка консоли приборной панели вашего автомобиля. Снимайте её, чтобы найти вышедший из строя элемент.
3. К нему подключены провода. Их нужно аккуратно снять, чтобы не повредить. Проверить целостность проводки не будет лишним.
4. Открутите крепёжный элемент. Резистор удерживается на обычном саморезе, потому возьмите с собой отвёртку.
5. Извлеките старый элемент и проверьте его работу.
6. Для проверки подойдёт обычный мультиметр. Его наличие в гараже или в автомобиле серьёзно помогает автовладельцам при диагностике и ремонте машины. Проверьте резистор на обрывы.
7. Если обрывы есть, тогда резистор непригоден для использования. Нужно купить аналогичный новый и установить на место старого элемента.
8. Выполните сборку в обратной последовательности.

Ничего сложного в работе нет, потому её можно выполнить своими руками. Это сэкономит вам время и деньги на посещении станции технического обслуживания.

Важно! Если возникли неполадки в отопительной системе ВАЗ-2114, касающиеся вентилятора, обязательно проверьте предохранитель. Всегда начинайте поиск причин неисправностей с самых простых, постепенно двигаясь к сложным потенциальным причинам поломок

Определить, что причиной поломки отопления стал не резистор, а предохранитель, достаточно просто. Он маркируется F7 и отвечает не только за вентилятор печки, но и за моторчик омывателя фар, подсветку бардачка, прикуриватель и подогрев заднего стекла. Если эти узлы не работают, проблему можно решить путём простой замены предохранителя.

Если на вашем автомобиле выходил из строя резистор, обязательно напишите, как вы справились с такой проблемой и насколько сложно оказалось поменять элемент. Делитесь своими впечатлениями, оставляйте комментарии и задавайте интересующие вопросы. Мы обязательно на них ответим.

Устройство обогрева

В автомашине ВАЗ-2115 нагретый воздух распределяется по нескольким рукавам и поступает в салон через:

• дефлекторы, установленные на приборной доске;
• сопла, находящиеся как сбоку, так и по центру;
• отверстия, проделанные в корпусе отопителя (в районе ног).

Подача воздуха усиливается за счет работы вентилятора. При поломке этот элемент ремонту не подлежит. По большей мере в ВАЗ-2115 устанавливается система обогрева аналогичная той, что использовалась ранее в «восьмерке». Характерным отличием ее является практически горизонтальное расположение радиатора.

Вентилятор приводится в движение электромотором коллекторного типа, возбуждение которого происходит при помощи установленных в нем постоянных магнитов. Скорость вращения его лопастей регулируется при помощи ручки находящейся на приборной панели. Производитель предусмотрел четыре позиции.

Работа обогревателя происходит за счет использования избытка тепла двигателя на 8 клапанов ВАЗ-2115, которое от него отводится посредством циркуляции охлаждающей жидкости.

Радиатор смонтирован непосредственно на кожухе отопителя и представляет собой систему, состоящую из двух бачков, изготовленных из пластмассы и алюминиевых трубок, на которые надеты металлические пластины, способствующие наиболее эффективному теплообмену. Движение охлаждающей жидкости обеспечивается за счет работы насоса. Интенсивность регулируется при помощи переключателя, установленного на приборном щитке.

Устройство и схема отопителя (печки) ВАЗ-2115

Наступили холода, погода требует горячего потока воздуха из сопел отопителя, а очень часто бывает так, что вместо этого оттуда дует теплый или совсем холодный воздух. Дабы разобраться в проблеме, нам просто необходимо доскеонально изучить устройство печки на ВАЗ-2114, ВАЗ-2113 и ВАЗ-2115, ведь без этих знаний ничего не исправить. Причин масса, это и заедающие заслонки, и плохая герметичность печки, и забитость сот радиатора, воздушные пробки, слетевшие тросики управления механизмами печки и т.д.

Предлагаем вашему вниманию подробную схему устройства печки на Лада Самара ВАЗ-2115:

1 – рычаг заслонки управления отопителем;

2 – левый кожух отопителя;

3 – тяга заслонки обогрева ног;

4 – прокладка радиатора;

5 – радиатор;

6 – прокладка отопителя;

7 – электродвигатель;

8 – кожухи вентилятора;

9 – рабочее колесо вентилятора;

10 – заслонка обогрева ветрового стекла;

11 – воздухопровод обогрева ветрового стекла;

12 – воздухопровод бокового сопла;

13 – боковое сопло;

14 – тяга заслонки обогрева ветрового стекла;

15 – центральное сопло;

16 – заслонка обогрева ног;

17 – правый кожух отопителя;

18 – рукоятка управления отопителем;

19 – тяга управления краном;

20 – тяга заслонки управления отопителем;

21 – рукоятка управления заслонкой обогрева ветрового стекла;

22 – рукоятка управления заслонкой обогрева ног;

23 – кронштейн рычагов управления;

24 – скоба крепления кожухов отопителя;

25 – воздухопровод внутренней вентиляции;

26 – окно подачи воздуха в ноги водителя;

27 – заслонка управления отопителем;

28 – рычаг заслонки обогрева ног

Решение проблемы с неисправным отопителем. Промывка радиатора печки

Чистка радиатора печки ВАЗ-2114 необходимо исключительно в том случае, если агрегат забит. Такая проблема может проявить себя отсутствием тепла, которое должно при включённом обогреве поступать в салон. Поэтому, если отопитель с активированным плюсовым обогревом не функционирует должным образом, следует, прежде чем снимать радиатор, проверить уровень тосола, залитого в систему охлаждения. Антифриз в обязательном порядке должен в достаточном количестве присутствовать в системе, при этом не должно наблюдаться такое явление, как воздушная пробка.

Наиболее «древний» способ решения проблемы

Если автомобилист сомневается по поводу того, как почистить печку на ВАЗ-2114, он должен начать со слива тосола, который наполняет систему охлаждения силового агрегата.

Предварительно следует запастись несколькими упаковками лимонной кислоты, при этом в наличии должно быть не менее 100 гр. этого вещества. Затем имеющуюся кислоту следует всыпать в чистую воду. Специалисты рекомендуют предварительно вскипятить воду и отстоять её

Важно рассчитать объём необходимой жидкости, которая должна быть равна количеству тосола. В результате имеющийся раствор следует вливать в систему охлаждения

После этого следует в течение недели ездить на автомобиле в привычном режиме, не сливая лимонной кислоты с водой. По истечении недели следует убрать воду, которая будет иметь, вероятнее всего, чёрный цвет из-за примеси грязи.

Единственное, что следует учесть — промывка радиатора печки ВАЗ-2114 должна осуществляться в тёплое время года или в гараже, так как ни в коем случае нельзя допускать длительного пребывания автомобиля на морозе. В противном случае вода в системе замёрзнет и последствия могут оказаться более чем печальными.

То, что рекомендуют специалисты

Если владелец отечественного транспортного средства не знает, как прочистить печку на ВАЗ-2114, он может начать со снятия патрубков, идущих от входа и выхода радиатора печки.

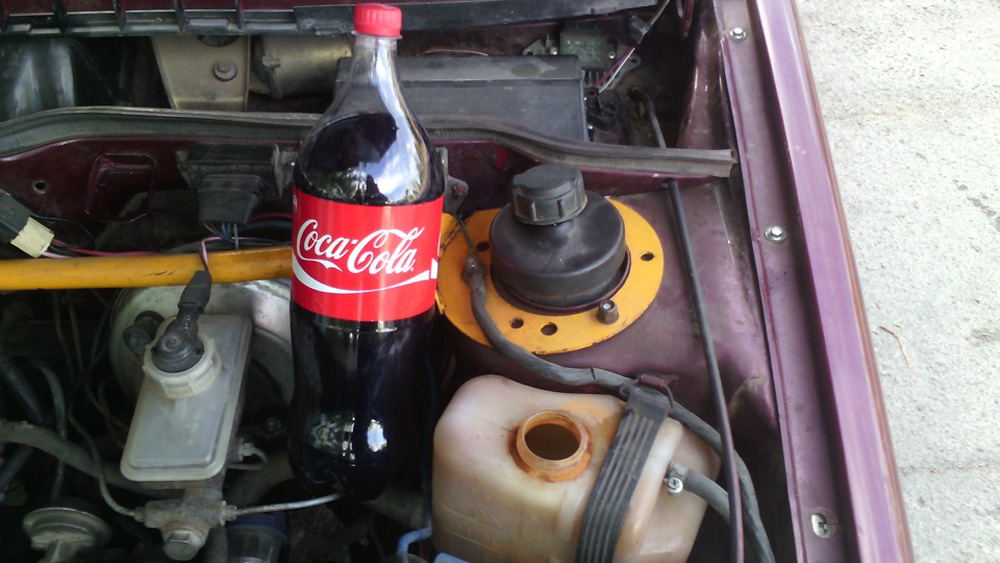

После этого, предварительно купив в продуктовом магазине 2 литра кока-колы, можно посредством специально приготовленного шланга, «надетого» поверх входа агрегата, сквозь лейку поместить кипяток внутрь агрегата. В систему следует влить столько жидкости, сколько поместится.

Затем следует бездействовать в течение хотя бы часа. Кстати, проводить подобные манипуляции стоит не в холодное время года, чтобы машина не стояла на морозе.

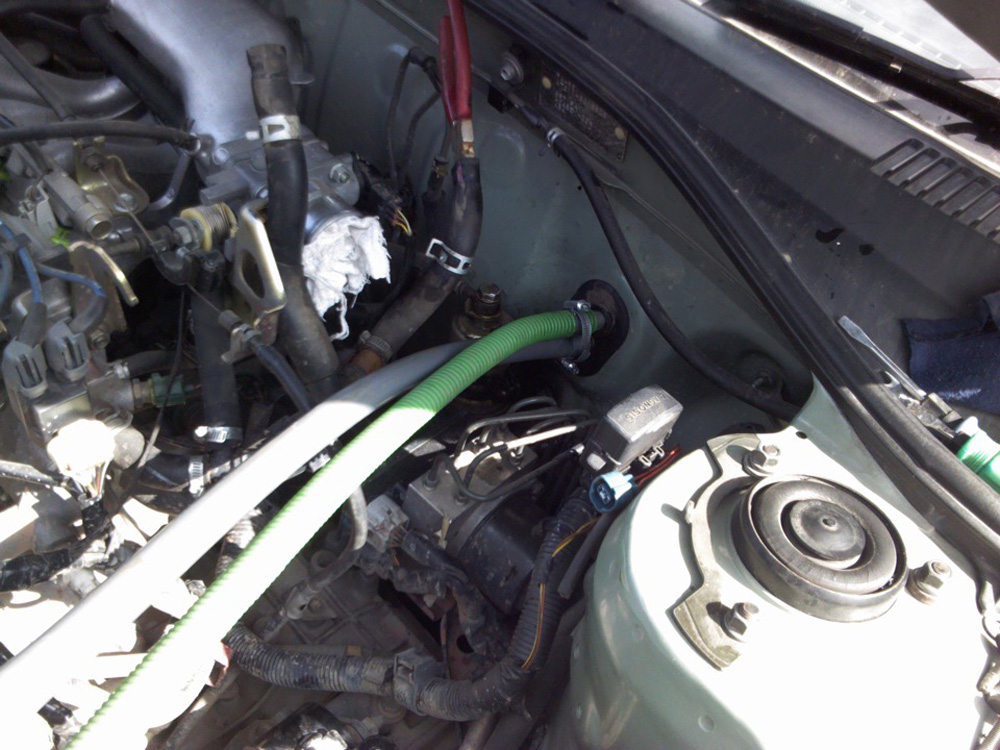

После этого нужно приступить к продуванию радиатора отопительного приспособления посредством сжатого воздуха, находящегося в компрессоре. Как правило, наружу должно выйти много грязи.

Оптимизировать процесс можно посредством горячей воды. Её необходимо ввести в систему охлаждения после продува. Кстати, этот шаг можно повторить несколько раз.

Затем следует подсоединить к радиатору все снятые элементы, расположить в необходимых местах патрубки и долить тосол. После таких действий его уровень, вероятнее всего, уменьшится. В результате можно будет просто завести автомобиль и избавиться от воздушной пробки, в случае её возникновения.

Промывка радиатора печки, не снимая с автомобиля. Технология

В качестве щелочи мы будем использовать обычную пищевую соду. Она прекрасно справляется с жировыми отложениями вроде масляной пленки

Очистка содой будет проводиться в первую очередь, поскольку нам важно удалить любой намек на маслянистые отложения. В противном случае они не дадут отмыть накипь

Накипь после неудачной промывки радиатора.

Самая эффективная и безобидная для двигателя кислота — лимонная, которая продается в любом магазине. Лимонная кислота уберет всю накипь, в чем можно будет убедиться во время слива промывки из двигателя. При этом кислота активирует поверхность металла и делает его восприимчивым, в том числе и к кислороду.

Коррозии не избежать даже в том случае, если мы будем промывать радиатор печки и всю систему дистиллированной водой. Да, в ней минимальное количество минералов и солей, но кислород там присутствует в любом случае, а окисление незащищенного активированного металла — прямая дорога к коррозии.

Для полной очистки системы охлаждения от накипи и масляных наслоений нам пригодится:

1. Пачка пищевой соды.
2. Лимонная кислота 200-300 г.
3. Бутилированная, не обязательно дистиллированная, вода.
4. Новый качественный антифриз.
5. Время, около 5-6 часов.

Часто возникает вопрос — а почему нельзя просто промыть радиатор печки, отсоединив его от системы охлаждения, это и проще, и быстрее? Действительно, это быстрее и, возможно, проще. Однако такой вариант можно рассматривать только в качестве временной меры, поскольку вся грязь и накипь из двигателя рано или поздно снова вернется в отопитель.

Теперь, когда мы во всем разобрались, приступим к промывке, строго соблюдая порядок действий и технологию.

1. Сливаем старый антифриз

Как слить антифриз в любом автомобиле, пожалуй, знает каждый. Единственная сложность в том, что нам нужно постараться слить максимум жидкости. Если в блоке цилиндров есть отдельная пробка — сливаем и оттуда, и из радиатора. В системе не должно оставаться ровным счетом ничего.

2. Заливаем раствор воды и соды

Закручиваем все пробки и краны, разводим в 10 литрах воды 200 г соды. Пропорция высчитывается исходя из объема системы охлаждения конкретного двигателя

Важно помнить, что и двигатель, и вода при этом должны быть примерно одинаковойтемпературы (двигатель остывший, вода около 20 градусов). Заливаем раствор в систему

3. Прогреваем двигатель 30 минут

Запускаем двигатель и на холостых оборотах гоняем его около получаса

При этом мотор должен выйти в диапазон рабочей температуры, чтобы открылся клапан термостата.Это важно, поскольку если термостат не откроется, жидкость будет циркулировать только по малому кругу — блок цилиндров, головка, печка

Чтобы двигатель быстрее прогрелся, можно дать дополнительную нагрузку на генератор, включить освещение или другие потребители, но не печку, поскольку она будет отводить тепло от мотора. Если двигатель дизельный, придется поддерживать обороты чуть выше холостых, чтобы прогреть жидкость до открытия термостата.

4. Двигатель остывает, промывка водой

После 30-минутного прогрева глушим двигатель и оставляем его в покое на час, чтобы дать возможность соде максимально эффективно поработать. После 60 минут перерыва сливаем промывку с остатками грязи и заливаем чистую воду.

Вода нужна для того, чтобы смыть остатки соды, поскольку она нейтрализует кислоту, которую мы будем заливать позже. Даем двигателю поработать несколько минут на воде, затем сливаем ее.

5. Заливаем кислотный раствор

Когда остатки соды смыты водой, разводим в 10 литрах воды 200 г лимонной кислоты. Как и в первый раз, даем машине поработать на холостых около 30 минут в режиме рабочей температуры. После этого выключаем двигатель и даем ему остыть также в течение часа.

Цикл прогрев-охлаждение (30 минут прогрева — 1 час охлаждения) повторяем 3-5 раз, насколько хватит терпения. В это время поверхность металла окончательно очищается от накипи и может активно взаимодействовать с кислородом.

Алюминиевый или медный?

Какой радиатор печки (отопителя) выбрать? Алюминиевый или медный?

Данный вопрос очень актуален среди ВАЗоводов можно сказать ТАЗоводов — особенно в зимний период, чем в летний т.к. система охлаждения ВАЗа оставляет желать лучшего.

Все автомобильные производители используют алюминиевые радиаторы печки, но ВАЗ первоначально использовал медные радиаторы печки, если помните примерно до 1998г? они шли (если что, то поправте если не прав )и потом начал переходить на алюминий.

Алюминиевый радиатор печки

Сам по себе алюминий имеет следующую теплоотдачу 209,3 Вт/(м. град), быстро нагревается и быстро остывает, что с одной стороны хорошо, с другой – не очень.

Кол-во боковых ребер у алюминиевого радиатора значительно больше, чем у медного – что несомненно лучше! Так же ширина каналов алюминиевого радиатора больше чем у медного, благодаря чему риск разбиваемости такого радиатора меньше, теплоотдача на холостых больше.

Алюминиевый радиатор в случае протечки не подлежит ремонту

Медный радиатор печки

Первоначально медь имеет теплоотдачу равную 389,6 Вт/(м. град), долго нагревается, долго остывает.

Количествово ребер значительно меньше, чем у алюминиевого, каналы маленькие и быстро забиваются, плохая текучесть на холостых оборотах (кстати, поэтому на холостых и дует прохладным воздухом – самая часто встречающаяся проблема у владельцев отечественного автопрома). Медный радиатор ремонто пригоден, в случае протечки его можно запаять.

Так же стоит отметить, что в последнее время для изготовления медного радиатора используют не чистую медь, некоторые производители (к примеру, «лузар») её красят, что снижает теплоотдачу. Сегодня на рынке очень мало качественных медных радиаторов, поэтому нарваться на последний шлак проще простого.

И так выбрали радиатор, а теперь в путь заменять старый на новый.

Итак, приступаем.

Отключаем минусовую (-) клемму от аккумулятора.Ключом на 10мм. Сливаем охлаждающую жидкость. Для этого откручиваем сливную пробку на блоке цилиндров с помощью головки на 13мм.Пробка находится чуть ниже модуля зажигания. Иногда, в зависимости от конструкции модуля зажигания, его необходимо снять, т.к. он перекрывает доступ к пробке у меня всё просто давно переделано и доступ к сливу без всяких либо вмешательств есть удобный подход, стоит кран.

Чтобы потери охлаждающей жидкости свести к минимуму, под двигатель ставим емкость в виде тазика или баклашки не меньше 5л.- для сбора жидкости и выкручиваем пробку.

Также снимаем пробку с расширительного бачка, иначе в нем образуется разряжение, которое будет удерживать охлаждающую жидкость.

В крации расскажу как снять радиатор печки без косяков, если бы был поношкик то сделал бы быстрее =))

Для дальнейшей работы потребуются следующие инструменты:

Отвертки – крестовая(+) и с плоским жалом (-) но желательно иметь набор отвёрток разных размерах.

Набор головок, а точнее головки на 8мм и 7мм или торцевая трубочка 10х8мм
Брусок деревянный 30х50 или 50х50 высота примерно пол метра — будет использоватся как помошник
Маленький тазик или баклашка для сбора “Антифриза” в салоне и при сливе из системы

Тряпки или газета по усмотрению

1.Снимаем облицовочный кожух рулевого вала, отключаем кнопку “аварийки”.- если у кого она там, стоит он тоже мешается
2.Выкручиваем винты и снимаем боковые экраны консоли, с левой и справой стороны
3.Снимаем бардачок, бардачок со всеми внутренностями
3 .Открываем крышку, которая закрывает диагностический разъем и, выкрутив 2 винта, снимаем разъем со щитка панели приборов. Снимаем разъем с прикуривателя и лампы подсветки пепельницы.

С блока управления отопителем снимаем ручку переключателя скоростей и ручки рычагов управления заслонками.
Снимаем магнитолу (если она у кого есть).

С консоли выкрутив 7 винтов (один находится под декоративной заглушкой справа от блока кнопок), отсоединив разъемы от кнопок и блока БСК, снимаем щиток панели приборов Снимаем комбинацию приборов.

Откручиваем болты крепления центрального кронштейна, вот там то и пригодится ключик на 8 мм.Если его нет то придётся откручивать пассатижами =))) Вытаскиваем кронштейн в сторону и, отсоединив разъем блока управления двигателем ЭБУ, — (можно этого и не делать если коса позволяет ), убираем.

Раскрепляем блок управления отопителем там 4-ре самореза и опускаем его вниз, насколько позволят троса управления заслонками

Не работают заслонки печки

Распределение потоков воздуха по салону осуществляется заслонками, которые, в свою очередь, управляются с помощью тросиков. При выходе этих тросиков из строя возникают проблемы с направлением воздушного потока на лобовое стекло или в область ног. Кроме этого, начинает некорректно работать заслонка, перекрывающая поток воздуха с улицы. В этом случае требуется регулировка приводов заслонок.

Такие ситуации могут возникнуть даже на новой машине. Из нижних, верхних и боковых дефлекторов начинает поступать чуть тёплый воздух, а из центральной консоли — горячий. Это связано с низким качеством сборки. Между стыками воздуховодов и заслонок остаются щели, что приводит к поступлению тёплого воздуха только из центральной консоли и обогреву панели изнутри.

Тросик привода всегда натянут. Поэтому со временем он перегибается, обламывается или растягивается. В этом случае необходима регулировка привода заслонок, которую выполняют в следующем порядке:

• В печке ищется скоба, с помощью которой оболочка тросика удерживается на корпусе отопителя.
• Отводится на себя рычажок из оцинкованного металла, расположенный с левой стороны. Это положение соответствует максимальному открытию заслонки.
• Подтягивается и регулируется длина троса. Длинный рычажок на блоке рычагов в крайнем правом положении должен полностью открывать заслонку.
• После регулировки тросик надёжно фиксируется.
