Как отремонтировать заслонки печки на газели

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

Ремонтные работы

Чтобы выполнить ремонт заслонок отопительной системы на автомобиле ГАЗель, потребуется сначала добраться до проблемного узла.

Фактически здесь требуется получить доступ к электровентилятору печки, поскольку именно в этом узле располагаются заслонки вместе с перемычками и приводом регулятора положения заслонок печки.

Да, владельцы ГАЗели могут полностью снять переднюю панель, демонтировать багажник, снять центральную консоль, чтобы полноценно добраться до корпуса отопительной системы, и максимально наглядно всё увидеть, проверить и отремонтировать.

Но по факту проще всего сделать это через верхний бардачок. Последовательность действий будет такая:

• Отключите минусовую клемму на аккумуляторной батарее. Ваша личная безопасность превыше всего в подобных вопросах.
• Откройте бардачок для документов, который располагается на торпедо.
• Поднимите крышку, зафиксируйте её в поднятом состоянии.
• По периметру бардачка после открытия вы увидите 4 шурупа или самореза.
• С помощью соответствующего инструмента открутите их.
• Теперь аккуратно поднимайте бардачок вверх, высвобождая его со своего посадочного места.
• Вам открылся доступ к корпусу электровентилятора системы отопления ГАЗели. В дальнейшем сможете этим воспользоваться, чтобы произвести ремонт самого электровентилятора, либо выполнить иные работы, связанные с моторчиком отопительной системы.
• Чтобы снять крышку корпуса вентилятора, требуется использовать ключ на 8. Лучше всего тут поможет головка с длинным переходником.
• Открутите пару креплений и уберите крышку в сторону.
• Теперь вы видите уже сам электровентилятор. Справа от него находится резиновое кольцо, которое следует извлечь, после чего снять сам вентилятор и убрать его немного в сторону.

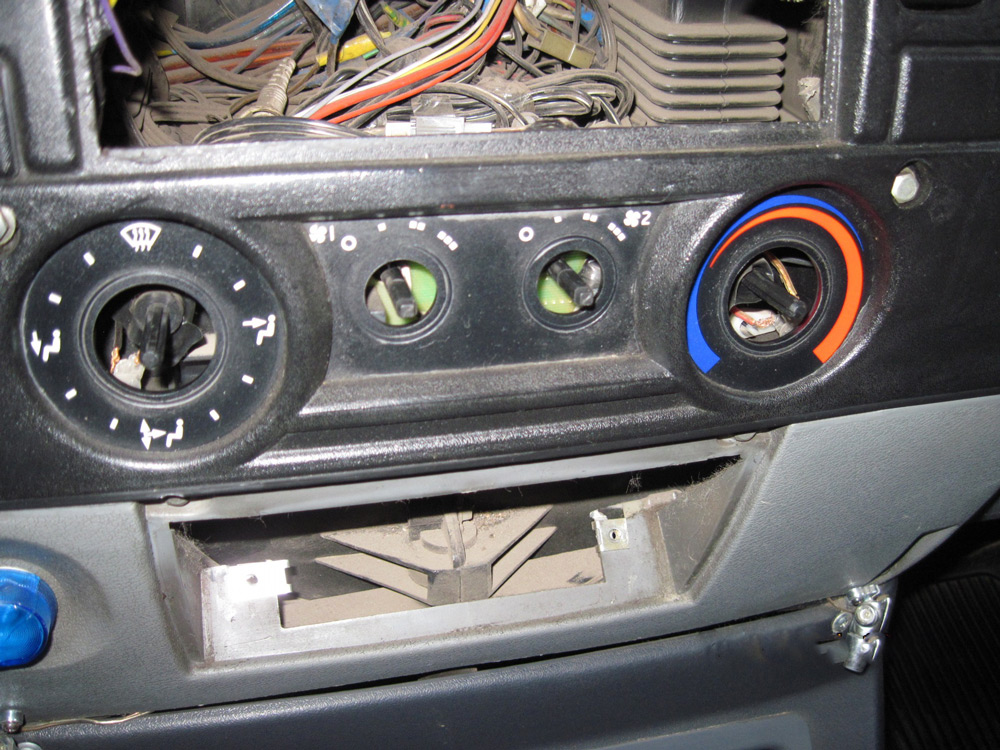

• Теперь покрутите правый регулятор на блоке управления печкой, чтобы проверить, работают ли заслонки синхронно и меняется ли их положение при работе регулятором.
• Если заслонки перемещаются не синхронно, потребуется их демонтировать, либо переместить положение вручную.
• Для второго варианта потребуется просунуть руку справа от корпуса электровентилятора, дотянувшись до рычажков. Там имеется специальная шайба или подобие гайки, которая легко проворачивается вручную.

Для более серьёзного ремонта в виде замены перемычки придётся провести более сложные демонтажные работы.

Увы, но для замены заслонок, когда вина в неполадках системы отопления на ГАЗели лежит именно на них, обойтись без полной разборки отопителя не получится. Да, конструкция отечественного коммерческого автомобиля далека от совершенства. Но порой удаётся обойтись малой кровью.

Учитывая сложность полного демонтажа, многие автовладельцы предпочитают в случае нарушения синхронности заслонок из-за сломанной перемычки менять положение вручную. Для этого достаточно просто открутить несколько винтов верхнего бардачка, снять кожух электровентилятора, и добраться до элемента регулировки. В принципе, два раза за год при переводе печки на летний и зимний режим сделать это можно.

Если же хотите сделать всё основательно, потребуется снимать торпеду, добираться до корпуса отопителя, частично разбирать его, и только при таких условиях получится открыть доступ к проблемным заслонкам. Таковы реалии владельцев автомобилей ГАЗель.

Оставаться перед наступлением зимы с неисправной системой отопления настоятельно не рекомендуется. Да и в жаркую погоду, когда хочется получить хоть немного прохлады за счёт наружного воздуха, мало кому будет приятно, если из печки начнёт дуть горячий воздух. Потому есть смысл основательно подойти к вопросу, выделить время на проведение комплексных демонтажных работ, и восстановить нормальное функционирование проблемного узла, снимая при этом всю печку и выполняя поставленную задачу.

Но при всех своих недостатках, эти коммерческие автомобили имеют ряд объективных преимуществ.

Процедура замены

Для начала необходимо приобрести новый переключатель. Оптимально брать запчасти именно для Газели. Хотя некоторые автомобилисты успешно используют заимствованные у других автомобилей компоненты.

В случае с Газелью и её переключателем печки, вместо штатного регулятора часто встречаются устройства от Жигулей. Также используются вентиляторы печки от автомобилей классики и более новых Lada.

Помимо нового регулятора оборотов, обязательно соберите стандартный набор инструментов, среди которых должна присутствовать длинная головка. Иначе добраться до некоторых креплений будет проблематично.

Саму же процедуру замены переключателя печки на Газели можно поэтапно описать следующим образом:

Освободите пространство верхнего бардачка, который располагается посередине торпеды под лобовым стеклом. Всё лишнее оттуда лучше сразу убрать.
Поднимите крышку бардачка. Там вы увидите 4 шурупа. Их следует открутить и положить куда-нибудь так, чтобы не потерять крепления. Они ещё пригодятся в процессе обратной сборки.
Проблема Газели Бизнес в том, что под верхним бардачком там идёт сплошной лист пластика торпеды. То есть обойти его можно только путём снятия всей торпеды или же вырезки куска пластика. На обычной Газели делать этого не нужно.
Под верхним вещевым ящиком располагается пластиковый корпус электровентилятора

Именно внутри него располагается термореле или переключатель оборотов печки.
С правой от водителя стороны располагается разъём для подключения регулятора оборотов.
Здесь обратите внимание на один важный момент. Прежде чем полностью снимать старый регулятор, проверьте работоспособность нового

Нельзя исключать, что переключатель исправен, а сама проблема кроется в проводке. Обрыв, перегрев, перетёртый провод попросту не подаёт питание на терморегулятор, из-за чего печка не включается на первых скоростях.
Отключите фишку подключения регулятора печки, и подключите её к уже новому устройству. После этого включайте отопитель. Если печка начала функционировать на 1 и 2 скорости вращения электровентилятора, проблема точно в неисправном термореле. Регулятор оборотов следует демонтировать и заменить.
Но замене мешает улитка или корпус электровентилятора. Чтобы располовинить корпус и извлечь мешающую часть, потребуется длинная головка на 8. Инструмент вставляется в отверстия корпуса, после чего откручиваются 2 крепления.
Вытаскивается корпус электровентилятора отопителя на автомобиле Газель довольно легко. Временно уберите его в сторону.
Справа располагается уже сам старый переключатель, который уже не способен выполнять свои задачи. Его требуется открутить. Расположение крепления здесь не самое удобное, но добраться отвёрткой можно. С другой стороны стоит придерживать корпус переключателя рукой.
Демонтировав неисправный регулятор оборотов, на его место установите новый компонент.
Узел собирается в обратной последовательности.

Вы наглядно можете видеть, что в случае с автомобилем Газель, в отличие от Газель Бизнес, регулятор оборотов печки меняется предельно просто.

Здесь не нужно ничего вырезать или проводить сложные демонтажные работы. Фактически снять нужно только верхний вещевой ящик, убрать часть корпуса электровентилятора печки, а также отсоединить сам регулятор.

https://youtube.com/watch?v=OwXMxJDVPoY

На этом процедура по замене переключателя оборотов печки на автомобиле Газель считается завершённой. Аналогичные мероприятия проводятся при замене самого электромоторчика.

Диагностика

Прежде чем разбирать всю торпеду автомобиля, необходимо проверить электрическую часть механизма. Качественная диагностика – залог быстрого и качественного ремонта. Далее подробно расскажем, как проверить работу всех приводов, входящих в систему отопления автомобиля:

1. Для начала необходимо проверить работу моторедуктора на заглушенном двигателе (чтобы не было посторонних звуков) и включённом зажигании, изменять направление обдува на блоке управления. Прислушиваясь к срабатыванию моторедуктора, вы должны услышать отчётливые щелчки изменения положения.
2. Если щелчков не слышно, то необходима замена всех неисправных предохранителей в блоке. После чего проделать действия, описанные в пункте № 1.
3. Также нужно проверить клеммы, подходящие к приводам управления, на предмет окисляемости и плотности контактов.
4. Если изменений не произошло, значит, необходимо проверить исправность приводов. Для этого нужно подать питание на «+» клемму привода. Либо, если исправно работает один из приводов, поменять местами клеммы (с работающей переставить на не работающую). Далее надо переключать направления обдува и смотреть за срабатыванием приводов.
5. Если изменений не произошло, то нужно проверить, подаётся ли напряжение на плюсовой провод моторедуктора (сделать это можно контрольной лампочкой либо мультиметром), если напряжение отсутствует, то нужно проверить целостность проводки и отсутствие короткого замыкания в цепи. Если всё в норме, то потребуется замена или починка блока управления.

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.

Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.

Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.

Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.

Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.

Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.

Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.

При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.

Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.

Когда и почему следует менять

На наличие проблем с отопительной системой указывают следующие признаки:

• нестабильная работа и низкая мощность печки;
• посторонние шумы во время функционирования;
• выход из строя вентилятора;
• протечка антифриза;
• плохой ход регулировочных ручек.

В некоторых случаях потребуется выполнить снятие печки газель.

Чаще всего поломка радиатора приводит к протечке охладительной жидкости, что чревато для силового агрегата, поскольку он сразу же начнется перегреваться (и не имеет никакого значения, жара ли на улице или сильный холод).

В такой ситуации необходимо срочно приобрести комплект патрубков и новый радиатор.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка крана отопителя.

При эксплуатации отопителя Газель бизнес может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не открывает или не перекрывает подачу охлаждающей жидкости в радиатор отопителя. Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,

Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.

Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма. Если контрольная лампа не горит, то переместите провод подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорит, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит,то необходимо проверить предохранитель F13 и исправность провода от него до разъёма.

Читать дальше: Блок кн на брелке starline

При наличие плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом. При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника «Отопитель Газель».

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

Модернизация системы

Основной проблемой, из-за которой выходит из строя электроника, является влага. А в кране жидкость циркулирует постоянно, даже при закрытой затворке. И при протечке сальника жидкость заливает всю электрическую часть, и она выходит из строя.

Установка запорной арматуры

Дабы этого избежать, можно установить обычную запорную арматуру, подогнав её под выходы системы охлаждения. Но для того чтобы открыть или закрыть подачу горячей жидкости, нужно перевести кран в нужное положение вручную. А поскольку он установлен под капотом (на штатном месте), то во время движения это сделать не представляется возможным. Но зато ресурс у этого механизма намного больше.

Предварительная герметизация

Перед установкой нового электрокрана нужно разобрать его и залить электронную плату горячим клеем, чтобы избежать попадания на него влаги, промазать все стыки герметиком. Данный способ может только продлить работоспособность, ведь при попадании жидкости в электронную часть будет повреждён электродвигатель, без которого механизм не сможет корректно функционировать.

Подбор похожего оборудования

Установка крана с похожим расположением штуцеров с других марок автомобилей. Данный способ самый эффективный, поскольку у импортных производителей данного оборудования ресурс намного выше, чем у отечественного. Главное, подобрать наиболее похожий экземпляр. И после установки проверить его работу на автомобиле.

Приведённые выше способы диагностики и ремонта помогут вам в кратчайшее время выявить причину неисправности и произвести замену или ремонт вышедшего из строя оборудования. Ремонт и установка крана отопителя на Газель Бизнес УМЗ 4216 не вызовет у вас особых трудностей. Для данного вида ремонта не потребуется обладания большим опытом. Его можно произвести в дороге, имея минимальный набор инструментов.

Читать дальше: Лада приора подрулевые переключатели

Особенности функционирования системы охлаждения Газель

Именно печка является одной из ключевых частей системы охлаждения не только газели, но и любого другого транспортного средства. Когда работает любой двигатель, это сопровождается выделением большого объёма тепла. Сгорает топливо и трутся друг от друга металлические поверхности. Если не отводить тепло, то произойдёт перегрев и очень быстрый выход из строя целых узлов мотора.

По этой причине в системе охлаждения предусмотрены сразу 2 контура, которые называют большим и малым кругом. Пока охлаждающая рабочая жидкость не нагрелась, она проходит по малому кругу, а в нагретом состоянии — по большому. В этом случае происходит включение термостата, который распределяет потоки. Именно так автомобильный мотор не перегревается, но и быстро набирает рабочую температуру. Полученное тепло используется для нагрева салона зимой, а летом просто выводится наружу в атмосферу.

Опытные водители хорошо знают, как устроена печка на Газели, а потому понимают и важность своевременного устранения неисправностей. Устройство её аналогично принципу всех других транспортных средств, работающих с жидкостным охлаждением

Для этого предусмотрен радиатор, а также большие и малые круги, по которым беспрерывно циркулирует антифриз. Разница состоит только в том, открыт либо закрыт в данную минуту термостат.

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта важно знать устройство и рабочий принцип отопителя, чтобы при первых признаках поломки определять неполадку или сделать ремонт, не допуская выхода из строя всего агрегата в общем. Большинство поломок можно прогнозировать по неявным признакам и не допускать их прогрессирования

Чтобы это сделать нужно знать и понимать, за что отвечает любой из компонентов и каков смысл его работы.

Система охлаждения автомобиля

В Газель Бизнес печка считается важной частью системы охлаждения мотора. Во время работы мотора выделяется очень много тепла, которое нужно отводить

Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то мотор достаточно стремительно нагреется и поломается. Система охлаждения имеет 2 контура (небольшой и большой круг), их делит терморегулятор. Когда жидкость прохладная, она двигается по малому, а когда нагревается, то по большому кругу. Это дает возможность быстро набирать эксплутационную температуру и не сильно греться. В тёплое время года тепло отводится в атмосферу, а при наступлении прохладного времени часть тепла тратится на теплоснабжение салона.

Как только мы поняли, как не прекращает работу система охлаждения, можно перейти к теплоснабжению салона. Схема печки на автомобиле Газель похожа отопителям иных авто, которые имеют жидкостное охлаждение мотора

Жидкость может циркулировать по теплообменнику отопителя неважно от того, открыт терморегулятор либо нет. Для лучшего теплоснабжения жидкость для печки поступает из самой горячей части мотора (из головки блока цилиндров)

Благодаря этому на двигателе, ещё не успевшем набрать эксплутационную температуру, из дефлекторов все равно идёт приятный воздух. Отопитель имеет в собственной конструкции кран, который либо пропускает жидкость в отопительный прибор, либо сбрасывает её обратно. И от того, как сильно он открыт, зависит температура окружающей среды, выходящего из дефлекторов. Регулировка положения крана выполняется с панели управления отопителем. Кран оснащен электрическим приводом, который меняет положение заслонки. Также с панели управления возможно менять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от частоты вращения которой меняется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из мотора по магистрали проникает в отопительный прибор печки, от этого он нагревается. В данное время через него проходит воздух, нагнетаемый вентилятором. Дальше он проходит по воздушным каналам ,заслонки которых открыты. Потом горячий воздух проникает в автомобильный салон и греет его. Для работ по ремонту или диагностики поломки данного оборудования есть электросхема, на которой обозначены все узлы электроустройств. И при поломках или при некорректной работе устройств нужно детально её прочитать, чтобы понимать, откуда запитано и чем изменяется вышедшее из строя устройство.

Когда знаешь рабочий принцип и устройство, намного легче ориентироваться при поломках. Ведь для успешного выполнения ремонта необходимо понимать причину поломки, иначе ремонт не будет сделан удачно. Для правильной диагностики также необходимо понимать метод действия всего механизма в общем. Сейчас водителю необязательно уметь ремонтировать автомобиль, есть станции техобслуживания, которые занимаются починками разной сложности. Но ведь бывает, что неполадка застала вас в дороге, и нет возможности воспользоваться услугами профессионалов. Вот тогда-то и пригодится знание автомобильного устройства и его механизмов. Когда знаешь, как устроена печка Газель, то при появлении поломки на другом авто будет легче ориентироваться при проведении ремонта или диагностике, так как во всех автомобилях они практически равные, кроме маленьких невидимых моментов. И вы без труда можете определять поломку.

Состав системы охлаждения Газели

Любая система охлаждения двигателя состоит из определённых компонентов, каждый из которых выполняет свою функцию. Так, чтобы понять с чего состоит вся структура системы и предназначение узлов, не достаточно посмотреть на схему. Рассмотрим, все детали, а также их характеристики.

Радиатор

Радиатор является одной из незаменимых частей системы охлаждения. Именно в этом элементе происходит охлаждение охлаждающей жидкости, которая циркулирует по системе. На Газели зачастую устанавливается радиатор алюминиевой конструкции, в котором в три ряда идут трубки.

Он имеет входное и выходное отверстие, где в первое входит горячая «охлаждайка», а со второго выходит остывшая жидкость. Охлаждение происходит за счёт встречного потока ветра, который проходит сквозь деталь.

Электровентилятор

На помощь радиатору, если он не справляется, приходит вентилятор охлаждения, который срабатывает автоматически, когда температура жидкости в системе доходит до 105 градусов. При этом, вентилятор достаточно быстро и эффективно охлаждает соты радиатора, а когда температура упала, он выключается.

Включение и выключение данного узла проводится при помощи датчика температуры охлаждающей жидкости и электронного блока управления двигателем, который регулирует все процессы работы мотора.

Термостат

Термостат — один из элементов, который знакомый почти всем автомобилистам. Элемент помогает прогревать двигатель, а также охлаждать его. Как известно у автомобильных двигателей существует два круга охлаждения, каждый из которых выполняет свою функцию. Так, если термостат закрыт, то жидкость циркулирует по малому кругу без участия радиатора.

Обычно, эта система необходима для быстрого и эффективного прогрева силового агрегата. Когда термостат открывается (при 65-70 градусах), то ОЖ начинает циркулировать через радиатор, что позволяет ей не перегреваться.

Датчик температуры

Датчик температуры — единственная электрическая часть системы охлаждения двигателя, которая считывая данные о температуре системы, отправляет их в электронный блок управления двигателем. Впоследствии «мозги» на основе полученных данных принимают решение о включении вентилятора охлаждения или нет.

Расширительный бачок

Расширительный бачок — пластиковая ёмкость, которая располагается выше остальных элементов системы охлаждения и показывает уровень «охлаждайки» в моторе. Кроме этого, в него выдавливается лишнее количество жидкости с системы.

Пробка расширительного бачка

Очень важным элементом охлаждения является — пробка расширительного бачка, поскольку именно через неё будет выдавливать горячую или кипящую ОЖ в случае перегрева силового агрегата. Также служит клапаном, который показывает наличие проблем в системе охлаждения.

Водяной насос

Один из самых важных элементов мотора — водяной насос или просто помпа. Этот узел обеспечивает циркуляцию ОЖ по всей системе. Чем быстрее работает помпа, тем быстрее происходит охлаждение движка.

Привод помпы производится при помощи ремня генератора, который приводится в действие от шкива коленчатого вала. На двигателях Газель 405 установленный современный водяной насос, не разборной, поэтому, при выходе со строя — элемент меняется в сборе.
