Отопитель ваз 2107: печка ваз, неполадки и ремонт

Усовершенствование печки ваз 2107.

Обладатели ВАЗ 2107, знают — что звуковое сопровождение печки, не говорит о том, что она хорошо работает. Поэтому, мы произведем ее улучшение своими руками. На данный момент, обладателю ваз, предоставляется множество советов по модернизации печки. Далеко не каждый из них, дает желаемый результат. Самостоятельно можно уплотнить отводы воздуха или настроить потоки воздуха. Но, в данном случае общая обстановка в салоне не измениться. Для увеличение температуры в салоне, необходимо увеличить подачу тепла радиатором. Вентилятор изготовителя, нужно заменить. Дело в том, что он слишком мал и не продуктивен для ваз 2107. Доработка происходит, с использование деталей отопления от 2108.

Для реконструкции системы отопления, нам понадобиться вентилятор от восьмерки. Частота его вращения значительно больше. При этом, он требует наименьших затрат энергии.

Порядок модернизации отопительной системы ВАЗ 2107:

• В салоне, убираем оболочку нижней части отопления. На данной части, располагается штатный вентилятор.
• Снимаем штатный вентилятор. В дальнейшем он нам не потребуется.
• Обрезаем гребень, подающий воздух к полу авто. Этого требует доработка, на восьмерке мотор немного длиннее.
• Убираем вентилятор с двумя лопастями. Его функцию, будет выполнять вентилятор имеющий пять лопастей.
• Перед тем, как установить новый вентилятор — подключаем и проверяем его.
• Устанавливаем новое устройство, на место старого. Необходимо, надежно закрепить конструкцию на ее новом месте.
• Для более спокойной работы вентилятора, меняем резистор. Новый вентилятор, перегоняет большое количество воздуха и достаточно шумен. Для этой цели, так же, подойдет резистор от восьмерки.
• Кнопки и регуляторы вентилятора, меняем на новые. Используем от ваз 08. Стандартная кнопка от 2107, быстро придёт в негодность, за счёт разницы тока. Доработка произведена.

После реконструкции, печка не станет работать тише. Но при этом, комфорт в салоне существенно повысится!

Уход за печкой ВАЗ 2107.

В результате длительной эксплуатации, радиатор печки засоряется. Это влечет за собой некорректную работу системы отопления. Для восстановления функциональности печки, необходимо ее почистить. Данная процедура не требует значительных усилий и легко выполняется своими руками.

Материалы:

• Пара хомутов
• Пара резиновых уплотнителей
• Гаечные ключи
• ОЖ

Порядок работы.

1. Перед началом, необходимо дождаться полного охлаждения двигателя.
2. Под все трубки, подкладываем прокладки (можно использовать ткань).
3. Снимаем хомуты, крепящие шланги входа и выхода в отсек двигателя.
4. Убираем шланги с крана (подставляем емкость для жидкости).
5. Отворачиваем крепежи и убираем уплотнители.
6. Снимаем радиатор.
7. Заменяем все резиновые уплотнители.
8. Снимаем кран и чистим входные шланги.
9. Используя охлаждающую жидкость, промываем радиатор.
10. Собираем систему отопления в противоположном порядке и проверяем исправность ее работы. Внимательно проверьте герметичность всех узлов!
11. При обнаружении течи, усильте давление хомутов.

Будьте особенно внимательны при усовершенствовании отопительной системы автомобиля. Улучшение печки на классическом ВАЗе, достаточно простая, но весьма продуктивная процедура. Если подходить к делу ответственно, вы обязательно получите необходимый результат! Регулярно ухаживайте за печкой и производите очистку радиатора. Удачной модернизации!

Пиролизная печь – чертежи и принцип работы

Чтобы создать механизм для отопления помещения любого характера, важно правильно составить чертеж с указанием всех параметров и собрать подручные материалы. Следует определиться с формой корпуса и расположением камер и провести расчет мощности для конкретных апартаментов

Как определить габариты:

Допустим, что для нагрева воздуха внутри комнаты при условии низкой температуры в зимний период требуется устройство с мощностью 10 кВт. Необходимо учитывать возможности установки в стандартном режиме функционирования. Мы знаем, что в механизме генерации летучих веществ показатель мощности составляет до 30% от интенсивности процесса горения

Поэтому для получения энергии в 10 кВт при генерации газа важно, чтобы печь выдавала 34 кВт (10*0.3).
Для подсчета лучше выбирать топливо с наименьшей энергоемкостью. Самым распространенным вариантом является сухой бук

Подсчитаем размер одной закладки, которая способна обеспечить 34 кВт. Порция горючего сжигается за 75 минут. Это значит, что она должна генерировать около 150 Мегаджоулей энергии. Для подсчета необходимой массы продукта с учетом, что оно перерабатывается только на 80% и КПД самодельного устройства составляет 50%, нужно использовать формулу: масса=150 МДЖ/(15.5*0.8*0.5)=24.17 кг. Напоминаем, что плотность сухого бука 620 кг/м3. Чтобы перевести полученный показатель в объем, делаем следующее: 24.17/620=0.039 или 39 л.
Расчет вместительности камеры для сжигания дров с коэффициентом загрузки около 0.6, решаем выражение: 39/0.63=61.9 литра.

Создавая чертеж или схему со всеми обязательными показателями, учитывайте форму и особенности комнаты, где будет установлена печь.

Устройство и принцип работы печки ВАЗ-2107

Для того чтобы провести профилактику отопительной системы салона транспортного средства и правильно настроить её работу необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семёрке находится в салоне и прикреплена к перегородке отсека на моторе четырьмя крепёжными элементами. Между мотором и печкой установлен резиновый уплотнитель. Воздух к печке прибывает через специальные отверстия в капоте. Сзади отопителя в отсеке двигателя находится коробка для подачи воздуха. Воздух проходит через радиатор, где происходит его прогревание, и входит в машину либо под давлением холодного воздуха с улицы на больших скоростях автомобиля, либо под действием вентилятора, который создаёт движение воздуха под давлением. Вентилятор имеет три скорости работы: нейтральная, низкая и повышенная. Переключатель скоростей работы вентилятора находится на приборной панели автомобиля.

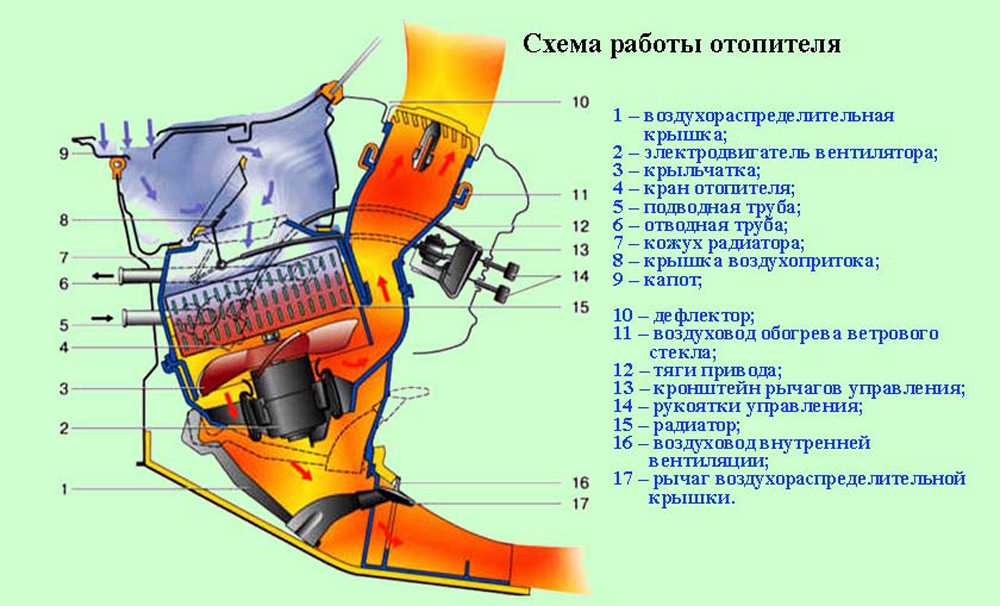

Наглядная схема работы отопителя ВАЗ-2107

Радиатор печки употребляет для функционирования жидкость системы охлаждения машины. Количество горячей жидкости, которая попадает в радиатор, можно отрегулировать краном. Он находится возле пола транспортного средства со стороны пассажира и идёт от рычага управления гибких тяг. Рычаг управления находятся на приборной панели транспортного средства. Верхний переключатель печки отвечает за кран отопителя. В предельной правой позиции переключатель полностью открывает краник, в радиатор попадает максимально возможное количество охлаждающей жидкости. В положении переключателя слева кран закрыт, антифриз не попадает в радиатор, и печка остаётся холодной.

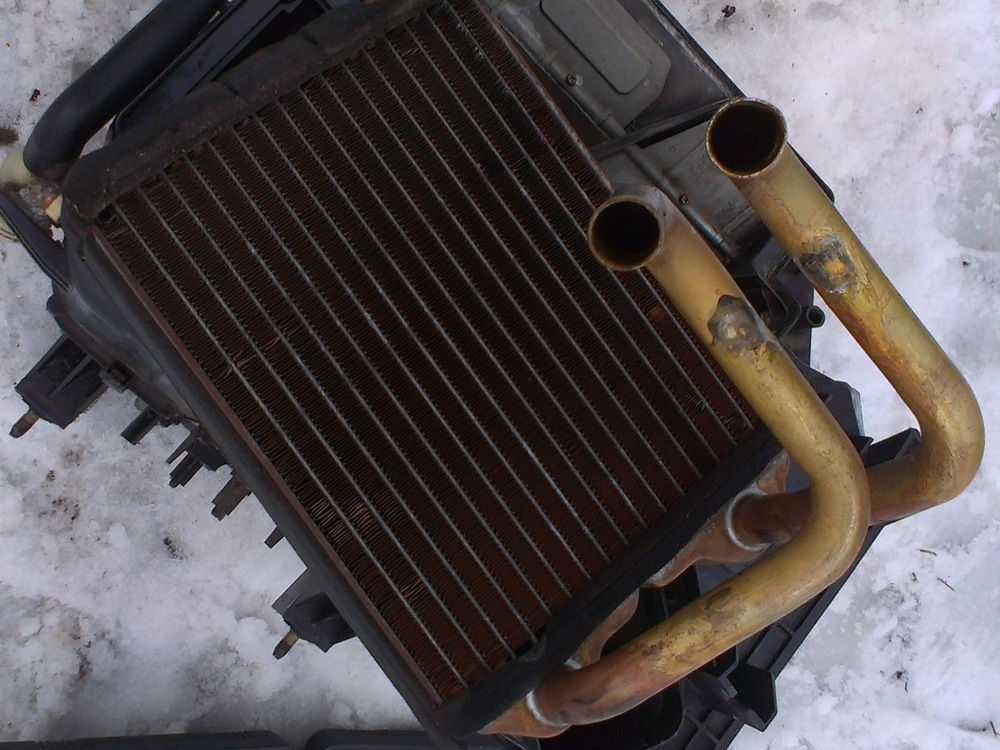

Внешний вид радиатора печки автомобиля ВАЗ-2107

Под радиатором расположен моторчик печки. В электрическую систему мотора включён резистор, который даёт возможность переключения скоростей вентилятора.

Под действием вентилятора тёплый воздух идёт по трубкам в сторону боковых стёкол, к ветровому стеклу и к дефлекторам. С помощью решёток дефлекторов можно изменить маршрут подачи воздуха для направленного обдува. Управление горячим воздухом происходит с помощью открывания или закрывания заслонки печки, крышка которой регулируется рычагами гибких тяг. За задвижку люка подачи воздуха отвечает средний рычаг. В предельной правой позиции переключателя в машину попадает максимально возможное количество воздуха с улицы. В крайнем левом местоположении и герметичном закрывании крышки воздух в салон не попадает.

Самый нижний рычаг отвечает за развёрстку потоков воздуха. Правая позиция рычага обеспечивает максимальную подачу воздуха к боковым стёклам машины, левая — обеспечивает обдув ветрового стекла.

Детальную схему подключения системы вентиляции и отопления ВАЗ-2107 можно посмотреть в технической документации к транспортному средству.

Доработка системы отопления

Устройство печки ВАЗ 2107 далеко не совершенно. Поэтому автовладельцы дорабатывают её самыми различными способами. Прежде всего предпринимаются попытки улучшения герметичности воздуховодов, особенно в местах соединений. Это позволяет несколько увеличить эффективность обогрева салона.

Владельцы ВАЗ 2107 дорабатывают систему отопления самыми различными способами

Замена вентилятора

Часто для улучшения работы печки автолюбители меняют родной вентилятор на более мощный, используемый в других моделях ВАЗ (например, ВАЗ 2108). Заводской электродвигатель вентилятора установлен на пластиковых втулках, которые быстро изнашиваются. В результате появляется люфт вала, а в салоне при работе вентилятора становится слышен свист. Ремонт и смазка втулок в этом случае, как правило, ожидаемого эффекта не приносят. Электродвигатель вентилятора ВАЗ 2108 установлен на подшипниках. Поэтому его установка в печку ВАЗ 2107 не только повысит эффективность обогрева салона, но и сделает работу вентилятора более надёжной.

Обычно вместе с электродвигателем вентилятора меняют и ряд других элементов блока управления печкой. Частота вращения заводского вентилятора ВАЗ 2107 при силе тока 4,5А составляет 3000 об/мин. Электродвигатель ВАЗ 2108 при частоте 4100 об/мин потребляет 14А. Поэтому при замене следует установить соответствующие предохранитель, резистор (обычно от «Нивы») и переключатель оборотов (например, от «Калины»).

Видео: доработка печки ВАЗ 2107

Для демонтажа вентилятора потребуются:

• плоская и крестообразная отвёртки;
• ключи на 7 и на 10;
• круглогубцы.

Вентилятор снимается в следующем порядке.

1. Демонтируется панель приборов, полка и перчаточный ящик.
2. Ключом на 7 ослабляется кожух тросика регулирования воздушных заслонок. Петля тросика снимается с рычага.
3. Ключом на 10 откручивается гайка крепления корпуса отопителя.
4. Плоской отвёрткой из корпуса печки извлекаются левый и правый воздуховоды.
5. Плоской отвёрткой снимаются защёлки, фиксирующие вентилятор на печке.
6. Отсоединяются клеммы проводов.
7. Вентилятор извлекается из корпуса печки.
8. Снимается крыльчатка. При необходимости используются круглогубцы.

Размер нового вентилятора (от ВАЗ 2108) несколько больше. Поэтому его установка потребует некоторых изменений в конструкции печки. Если меняется только моторчик, необходимо будет сделать дополнительное отверстие в решётке, через которую тёплый воздух поступает в нижнюю часть салона. Если этого не сделать, корпус электродвигателя упрётся в решётку.

Замена корпуса печки

При установке вентилятора от ВАЗ 2108 потребуется изготовление нового каркаса, обычно из оргстекла. Это довольно трудоёмко и потребует определённых навыков.

Материалом для самодельного каркаса при доработке печки может служить оргстекло

При изготовлении нового каркаса следует точно соблюдать все размеры. Малейшие неточности могут привести к вибрации или выходу из строя нового вентилятора. Собрав конструкцию, следует смазать стыки герметиком и установить новый корпус на место. После этого обычно уровень шума в салоне снижается, а печка начинает лучше нагревать воздух.

При изготовлении нового каркаса для моторчика следует точно соблюдать все размеры

Другие варианты тюнинга печки

Иногда дорабатывается конструкция воздуховодов. В корпусе печки делаются дополнительные отверстия, в которые вставляются сантехнические шланги. Через эти шланги, соединённые с боковыми и нижним воздуховодами, при работе двигателя создаётся дополнительный поток тёплого воздуха на стёкла и в ноги.

Часто причиной слабого обогрева салона является засорение радиатора печки. ОЖ начинает медленнее или совсем перестаёт циркулировать по системе отопления, и эффективность нагрева воздуха заметно снижается. Обычно в этих случаях радиатор меняют на новый.

Засорение радиатора печки приводит к снижению эффективности обогрева салона

Как выявить проблему и устранить её

Есть несколько причин, по которым печка дует холодным воздухом или не работает вовсе. В этом случае необходимо действовать следующим образом:

1. Проверить краник на предмет открывания.
2. Способна ли заслонка подачи холодного воздуха закрываться.
3. При работающем автомобиле проверяем печку (радиатор отопителя) на предмет нагревания.

Замена радиатора

Если проблема заключается в радиаторе и требуется его замена, то действовать необходимо следующим образом:

1. Сливаем жидкость.
2. Откручиваем два хомута с моторного отсека, которые располагаются на радиаторных патрубках. Снимаем шланги.
3. Откручиваем и снимаем крепёж на резиновом уплотнителе.
4. Демонтируем панель радиоприёмника и крепёж троса на приводе крана отопителя. Для выполнения этой работы потребуется ключ на 7.
5. Дальше в ход идёт отвёртка, при помощи которой снимаются 4 пружинные скобы с кожуха вентилятора. Кожух опускается вниз и сдвигается влево, после чего радиатор может быть вытащен.
6. Теперь можно внимательно рассмотреть радиатор, реанимировать его или заменить на новый. Сборка осуществляется в обратной последовательности и никаких сложностей не предполагает.

Поломка радиатора – частая причина неработающей печки

Восстанавливаем обдув стекла

Печка, которая устанавливается на ВАЗ-2107, имеет некоторые конструктивные особенности, из-за которых левый патрубок часто недостаточно хорошо обдувает стекло. Мириться с таким неудобством зимой — дело трудновыполнимое. Поэтому стоит поработать над устранением этой проблемы. Действовать необходимо по следующей схеме:

1. Снимаем дефлектор с патрубка, поддев одну из его сторон отвёрткой.
2. Корпус дефлектора удерживается на торпеде при помощи небольших усиков. Просовываем внутрь руку и вытаскиваем его.
3. 50-миллиметровый вентилятор с компьютера необходимо расположить по центру демонтированного корпуса и нанести пометки в соответствующих местах.
4. В пластиковом корпусе при помощи канцелярского ножа, ножовки или острого ножа создаются разрезы на местах пометок.
5. Пластик легко отламывается по линии надрезов и получается проём, в который устанавливается вентилятор. Он должен плотно располагаться на своём месте.
6. Возвращаем внутренности дефлектора на место. Внутренние лопасти не смогут вращаться на полную силу из-за произведённых изменений.

Прочие мелкие неисправности

Самостоятельный поиск и устранение мелких проблем – удобный навык для любого автолюбителя

После таких действий будет легко определить причины поломки. А они могут быть следующими:

Если кран работает исправно, но печка нагревается только при больших оборотах двигателя и при таких условиях начинает дуть тёплым воздухом, то неисправность стоит искать в помпе или протечке охлаждающей жидкости. Чтобы найти протечку необходимо тщательно исследовать необходимую зону салона. При нахождении подтёков требуется заменить шланги, подтянуть или установить новые хомуты

Не стоит обделять вниманием крышку на расширительном бачке. Герметичность — это главное условие, при котором отопитель сможет нормально функционировать.
Протечки могут также возникать из-за ржавения радиатора, кранов и прочих элементов системы отопления

В этом случае достаточно просто заменить необходимую деталь и наслаждаться комфортной ездой.
Герметичность можно проверить ещё одним нехитрым способом. Включаем двигатель и ждём 10 минут. За это время расширительный бачок должен нагреться. Если этого не случилось, то можно говорить про отсутствие давления, которое необходимо для подачи тосола или антифриза в печку отопителя.
Если вы заметили, что автомобиль сильно нагревается при стоянии в пробке, то можно говорить про отсутствие необходимого давления.

Печка может забиваться различным мусором и покрываться изнутри окисями различных веществ. В этом случае необходимо вычищать мусор и заниматься очищением системы.

Автовладелец должен быть готов к мелким проблемам и уметь быстро их устранить. Например, с наступлением зимы у многих владельцев ВАЗ-2107 не греет печка и бежать с этой проблемой к специалистам не всегда удобно.

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

• крестовая и плоская отвёртки;
• набор рожковых и торцевых ключей.

Для замены печки потребуется набор ключей и отвёрток

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

1. Снимаем минусовую клемму с АКБ.
2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.

   Открутив хомуты, стягиваем шланги с трубок радиатора

3. Откручиваем саморезы и снимаем резиновый уплотнитель.

   Открутив саморезы, снимаем резиновый уплотнитель

4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.

   Для снятия полки, расположенной под бардачком, откручиваем крепёж в виде саморезов

5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.

   Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы

6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.

   С прикуривателя и часов отсоединяем провода

7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).

   От отопителя необходимо отсоединить правый и левый воздуховоды

8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.

   При помощи ключа на 7 отворачиваем крепёж тросика

9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).

   Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки

10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.

    После демонтажа нижней части открывается доступ к вентилятору отопителя

11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.

    Чтобы извлечь радиатор достаточно потянуть его на себя

12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.

    Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10

13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
14. Извлекаем оставшуюся часть печки.

    Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Если производится только замена радиатора, совсем не лишним будет осмотреть электродвигатель и смазать его.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Во время эксплуатации автомобиля после ремонта также следует понаблюдать за местами соединений на предмет появления течи.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   ВАЗ 21011

Публикация:

   Вентиляция и отопление салона ВАЗ 21011

Читать далее:

   Двери ВАЗ 21011

Вентиляция и отопление салона ВАЗ 21011

На схеме вентиляции и отопления салона показаны:
— расположение органов управления вентиляцией и отоплением;
— движение холодного и подогретого воздуха;
— циркуляция охлаждающей жидкости.

Вентиляция и отопление регулируются в зависимости от времени года, как указано ниже.

Вентиляция летом

Рекламные предложения на основе ваших интересов:

Наружный воздух может поступать в салон автомобиля: при открытых поворотных стеклах, для чего нажмите на кнопку и одновременно поверните ручку – при опущенных вращением ручки стеклах дверей;
— через дефлекторы, если перевести вправо верхний рычаг управления крышкой люка воздухопритока;
— при открытой воздухораспределительной крышке кожуха отопителя, если перевести вправо верхний рычаг.

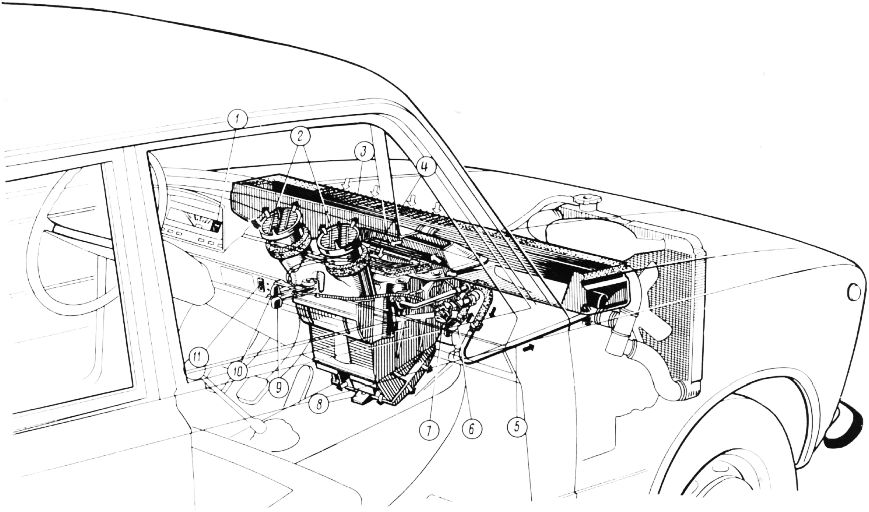

Рис. 1. Схема вентиляции и отопления салона:
1 — указатель температуры жидкости в системе охлаждения двигателя; 2 – поворотные дефлекторы: 3 — люк для забора воздуха (на капоте двигателя); 4 – крышка люка воздухопритока; 5 – трубопровод для отвода охлаждающей жидкости в двигатель; 6 – трубопровод для подвода горячей жидкости к радиатору отопителя. 7 – кран отопителя; 8 – воздухораспределительная крышка кожуха отопителя; 9 — рычаг управления краном отопителя; 10 — рычаг управления крышкой люка воздухопритока; 11 — трехпозиционный

При повороте дефлекторов изменяется направление воздушного потока. При низкой скорости автомобиля можно увеличить количество поступающего воздуха, включив электровентилятор отопи-теля переключателем.

Рис. 2. Органы управления отоплением:
1 — трехпозиционный переключатель электровентилятора отопителя; 2 — поворотные дефлекторы; 3— рычаг управления крышкой люка воз-духопритока; 4 — рычаг управления краном отопителя; 5 — воздухораспределительная крышка кожуха отопителя

Предотвращение запотевания ветрового стекла

Для предохранения ветрового стекла от запотевания осенью и весной достаточно направить холодный воздух на ветровое стекло, переведя вправо верхний рычаг, закрыв крышку и повернув дефлекторы так, чтобы струя воздуха распределялась на большую площадь ветрового стекла. При желании слегка подогреть поступающий воздух переведите частично вправо нижний рычаг, который регулирует поступление охлаждающей жидкости в радиатор отопителя.

Отопление зимой

Для отопления салона автомобиля и обогрева ветрового стекла, чтобы оно не запотевало и на нем не образовывались иней и лед:
— переведите вправо рычаги;
— при необходимости включите электровентилятор отопителя переключателем откройте воздухораспределительную крышку. Теплый воздух будет направляться как в салон, так и на ветровое стекло. Для обогрева только ветрового стекла крышку откройте. Если температура окружающего воздуха очень низкая, передите вправо рычаг на часть его хода, чтобы ограничить ппиток холодного воздуха.

Если отопление неудовлетворительное, проверьте работу термостата в системе охлаждения двигателя.

Читать далее: Двери ВАЗ 21011

Категория: —
ВАЗ 21011

Какие инструменты и материалы понадобятся

Для воплощения проекта следует приобрести:

• Стальной лист литого вида марки Ст20 толщиной не менее 4 мм.
• Равнополочный уголок с параметрами 4х50 мм.
• Трубу из стали диаметром до 60 мм.
• Прочную арматуру с сечением до 8 мм.
• Несколько цилиндров калибром до 120 мм для создания системы отвода продуктов горения.
• Аппарат для сварки всей конструкции воедино и расходные материалы.
• Дрель и сверло, способное пробить лист вышеописанной толщины, а также пилу-болгарку.
• Строительный уровень, линейку, карандаш и молоток.

Приобретайте качественные инструменты в специализированном магазине, так как придется работать со стальными компонентами. Покупка надежных элементов позволит создать долговечную установку.

Управление

Принцип работы управления печкой ВАЗ построен на чистой механике. Внешне узел выглядит как небольшая панель с рычажками-ползунками и отдельной клавишей, активирующей вентилятор. Все это находится в области центральной консоли, то есть под рукой у водителя.

Устройство блока таково:

• самый верхний рычаг открывает (либо запирает) кран, обеспечивающей подачу охлаждающей жидкости;
• ползунок, размещенный посередине, соединен с заслонкой воздухопритока;
• нижний – распределяет тепло по рукавам.

Крайнее левое положение в первых двух случаях обозначает, что функция отключена, то есть печка не греет, и воздух извне не подается. Передвижение рычажков вправо обеспечивает активацию отопителя или открытие заслонки. Так, если обогреватель не задействован, но включен забор воздуха, то осуществляется вентилирование пространства кабины.

С последним, самым нижним переключателем все иначе. Если передвинуть его в крайнее левое положение, то тепло будет поступать к боковым окнам и в центр салона. В правой позиции горячий воздух направляется на лобовушку.

Предусмотренное конструкторами плавное регулирование всех трех ползунков позволяет максимально точно настроить работу печки.

Схема и устройство отопительной системы в ВАЗ-2107

Устройство отопительного узла на «семерках» с карбюраторным двигателем или инжектором идентичное:

1. Воздуходув. Магистраль направлена на обдув лобового стекла.
2. Крышка притока воздушного потока.
3. Радиаторный узел.
4. Защитный кожух радиаторного устройства.
5. Тяга краника отопительного узла.
6. Отводная магистраль радиаторного устройства.
7. Подводной патрубок радиаторного узла.
8. Кран радиатора. Используется для слива хладагента.
9. Воздуходув. Предназначен для обдува воздушным потоком стекла правого окна.
10. Сопло для подачи воздушного потока на боковое стекло.
11. Заслонка воздуховода, предназначенного для обдува правого стекла.
12. Добавочное резисторное устройство.
13. Крышка, расположенная на распределительном устройстве воздушного потока.
14. Заслонка воздуходува, предназначенного для обогрева лобового стекла.
15. Электрический моторчик вентилятора отопительной системы.
16. Крыльчатка вентилирующего устройства.
17. Воздуходув внутренней системы вентиляции.
18. Ручка управления воздушным потоком крышки.
19. Внешняя ручка управления заслонками воздуходувов для направления потока на лобовое стекло.
20. Кронштейн для фиксации ручек управления воздушным потоком.
21. Рычаг для управления заслонками воздуходувов системы обогрева стекол.
22. Ручка управления крышкой воздухопотока.
23. Рычаг управления краником радиаторного устройства.
24. Тяга крышки притока воздушного потока.
25. Тяга заслонки, предназначенной для управления обогревом лобового стекла.
26. Левый воздуходув для прогрева бокового стекла.
27. Сопла вентиляции, расположенные в центре консоли.
28. Лопатка сопла.
29. Непосредственно сопло отопительной системы.
30. Ручка сопла.
31. Зубчатый шкив приводного устройства заслонки.
32. Уплотнитель магистрали притока воздушного потока, расположенный сзади.
33. Патрубок воздухопритока.
34. Передний уплотнительный элемент патрубка притока воздуха.
35. Клапан магистрали притока воздуха.
36. Защелка этого шланга.
37. Заслонка, оснащенная зубчатым сектором.

Схема отопительного узла ВАЗ 2107

Для управления системой обогрева используется три рычага:

1. Верхний предназначен для подачи хладагента в радиаторный узел. Этот ползунок подключен к кранику посредством тросика. Он монтируется на входной магистрали. При крайнем левом положении устройство не работает и отопительный узел не греет. Если его перевести в правое состояние, то он откроется и хладагент попадет в радиаторное устройство.
2. В среднем положении возможно управление заслонками притока воздухопотока. Если ползунок перемещается в левое состояние, производится перекрытие подачи воздуха с улицы. Он будет циркулировать только в салоне автомобиля. При перемещении в крайнее правое положение воздух поступает с улицы внутрь автомобиля.
3. В нижнем состоянии выполняется управление заслонкой, которая предназначена для распределения воздушного потока по воздуходувам. В крайнем левом положении поток поступает на боковые дефлекторы и в центр, а в правом — на ветровое стекло.

Каждый из перечисленных рычагов можно установить в любое состояние, это позволит добиться оптимального функционирования отопительного узла.
