Двухзонный климат-контроль: как работает, чем отличается

Отличия климат-контроля и кондиционера

Кроме того, современные модели климатических систем предусматривают регулировку , что не позволит Вам простудиться. Эта особенно важна, если Вы часто возите в малышей. Кондиционеры не располагают такими возможностями.

Конструкция. Климат-контроль – более сложная, чем кондиционер, система. Благодаря датчикам установка способна анализировать такие параметры, как температура и влажность, а наиболее передовые модели могут также учитывать и иные показатели: например, температура вне авто и др.
Управление. Климатическая система оборудована электронным блоком управления. Это дает существенное преимущество, поскольку автолюбителю нужно настроить систему один раз – стабильный температурный режим она поддержит самостоятельно. В автомобиле, не оборудованном климат-контролем, водителю придется постоянно отвлекаться, чтобы настроить печку и кондиционер.

Как работает система?

Несмотря на сложность механизма, принцип его работы достаточно прост:

Датчики устанавливают температуру за пределами авто и в его салоне.
Вентилятор осуществляет забор воздуха извне и доставляет его в салон. Впоследствии поток разбивается на 2 части: первая отправляется в печку, вторая попадает в испаритель кондиционера.
Воздушные потоки, вышедшие из теплообменников, перемешиваются и попадают в салон авто благодаря системе дефлекторов и воздуховодов.

Регулировать температуру можно посредством перемены позиции центральной и дополнительных шторок, которые находятся на панели управления климатической установкой.

Как использовать систему?

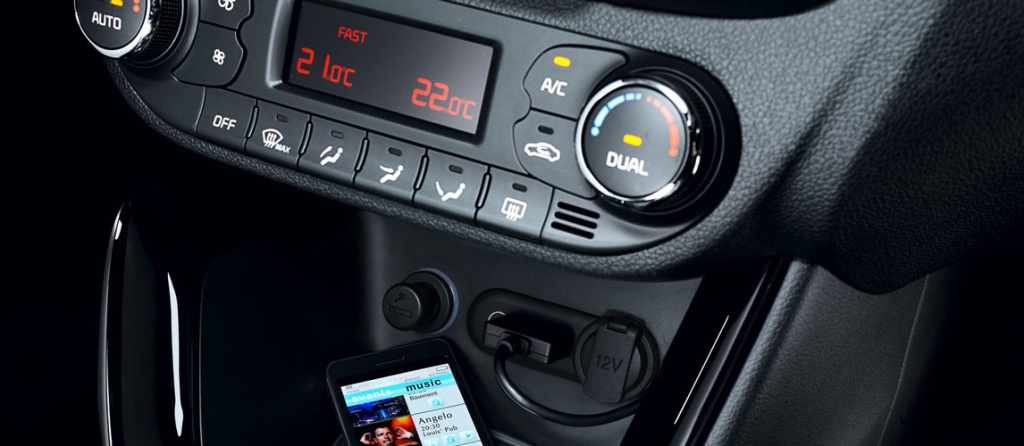

Для начала нужно активировать систему – для этого предназначена кнопка ON/OFF

(в некоторых моделях авто вместо надписи на нее нанесено изображение разорванного круга). Чтобы выставить нужную температуру, следует воспользоваться кнопками или вращающимся регулятором. В большинстве установок шаг регулировки равен 0,5 градусам. Предельная разница между зонами обычно не превышает 5°. Если комфортная температура задана, нажмите на клавишуAUTO – система станет поддерживать ее автоматически.

Отрегулировать направление воздуха помогут специальные кнопки, каждая из которых соответствует определенному режиму: обдув ног, лобового стекла или головы и ног. Эти 3 режима считаются стандартными, однако есть и дополнительные:

Обдув теплым воздухом ветрового стекла, а также нижней области салона.
Обдув лобового стекла с целью предотвращения конденсации.
Подача воздуха к определенным частям тела и голове или к их комбинациям.
Ручной режим управления климат-контролем.
Рециркуляция.

Чтобы учесть все нюансы эксплуатации установки именно в Вашем автомобиле, тщательно изучите техническую документацию.

Специалисты рекомендуют активировать климат-контроль спустя минуту после запуска мотора авто, а деактивировать, напротив, за минуту до выключения двигателя.

Как работает кондиционер

Поскольку в последнее время наблюдается рост цен на топливо и экономический кризис, многие автолюбители выступают за отмену использования автомобильных кондиционеров. По общей экономии энергии существует множество рекомендаций, и использование встроенного заводского охлаждения – один из основных факторов низкой экономии топлива.

Противники кондиционеров рекомендуют использовать традиционную вентиляцию, представляющую собой входящий в окно воздух. Конечно, эта версия очень непрактична, особенно зимой, когда открытое окно может вызвать грипп и воспаление. Тем не менее чтобы выбрать наиболее подходящее для вас решение, сначала стоит рассмотреть самые распространённые преимущества и недостатки использования кондиционера в автомобиле.

Рекомендуем: Как работает электрический стояночный тормоз (EPB)

Активное охлаждение салона с помощью кондиционера может увеличить общее потребление бензина на 10%! Исследования показали, что открытые на проветривание окна при движении со средней скоростью 70 км/ч (или ниже) обеспечат вашему авто максимальную эффективность с точки зрения расхода и комфорта.

В большинстве стандартных ситуаций (проезд по городу, выезд в торговый центр, встреча с друзьями или родственниками) проще всего всегда проветривать автомобиль естественным воздухом, если окружающая среда и температура не будут вызывать у вас дискомфорта или не повлияют на правильное функционирование транспортного средства. Таким образом, с весны до осени вы можете держать окна автомобиля открытыми, когда позволяет тепло, при этом сохраняя расход топлива на максимально низком уровне.

Начнём с хладагента (r134a) внутри системы. Этот хладагент был специально создан для автомобильной промышленности в конце 1980-х годов, и он несколько отличается от бытовых или промышленных хладагентов. Некоторые называют его «Фреон».

Часть газа удерживается под давлением внутри системы. Когда система не работает, хладагент остаётся газом под низким давлением. Оптимальным свойством газа является его способность выходить из горячего состояния, когда он сжимается, а при охлаждении в конденсаторе, расположенном перед радиатором, он превращается в жидкость под давлением, которая затем выпускается через расширительный клапан или диафрагму (небольшое отверстие). Жидкость под высоким давлением мгновенно превращается в пар низкого давления, который создаёт холод внутри испарителя, и в этом случае электродвигатель вентилятора пропускает воздух через него в систему вентиляции и во внутреннюю часть машины.

Сердечник испарителя выглядит как маленький радиатор, который расположен внутри автомобиля. Как только хладагент израсходовал холодный заряд, он собирается в шланг низкого давления и на компрессор, где снова обрабатывается. Хладагент передаётся от одного компонента к другому с помощью шлангов или труб. Шланг со стороны высокого давления соединяет компрессор с конденсатором, от конденсатора до расширительного клапана или трубки с отверстиями, которые расположены перед испарителем. Низкая сторона соединяет испаритель с компрессором. Расширительный клапан или диафрагма выполняют в основном ту же самую работу, система может иметь тот или иной вариант. Расширительный клапан может иметь различный размер в зависимости от температуры, тогда как диафрагма имеет фиксированный размер.

Автокондиционер

Когда пользоваться кондиционером полезно

Если вы превышаете скорость 70-80 километров в час, как это обычно бывает при длительных поездках в другой город, лучше держать окна закрытыми и использовать систему кондиционирования. Открытые окна увеличат расход топлива на целых 20%! Сильный поток воздуха замедляет автомобиль и делает его ещё более нестабильным, не говоря уже о неуклюжем управлении. Но быстро ездить с закрытыми окнами некомфортно, поэтому при движении на более высокой скорости рекомендуется использовать кондиционер.

Помимо кондиционирования воздуха, есть и другие решения, которые позволяют вентилировать автомобиль и поддерживать комфорт внутри него. Во-первых, главный вентилятор автомобиля, если он выведен в салон, может достаточно хорошо проветривать автомобиль и снизить его температуру. Также он может изменить запах в авто, а именно избавить от топливного или уличного «аромата». Лучше всего использовать этот параметр по максимуму, но при желании вы можете выбрать менее интенсивные настройки.

Ещё один очень простой способ – припарковать машину на стоянке или в прохладном месте в тени. В жаркий день вы выиграете с точки зрения комфорта, а расход топлива будет снижен.

Ручной и автоматический режимы

Управлять климат-контролем можно в ручном и автоматическом режимах.

При автоматическом режиме пользователь только задает желаемую температуру, а система сама начинает контролировать и обеспечивать качество и объем подаваемого в салон воздуха. При этом пользователь может самостоятельно дополнительно регулировать направление потоков воздуха с помощью дефлекторов.

Включив автоматический режим, первые несколько минут придется потерпеть повышенный уровень шума.

При ручном режиме пользователь сам устанавливает не только температуру, но и интенсивность обдува, скорость оборотов вентилятора. Данный режим оптимален для таких ситуаций, когда зимой нужно как можно скорее нагреть салон, или летом в жару быстрее охладить его.

Ручной и автоматический режимы

Управлять климат-контролем можно в ручном и автоматическом режимах.

Включив автоматический режим, первые несколько минут придется потерпеть повышенный уровень шума.

Однозонный климатический контроль

Это отопление и кондиционирование, заключённое в один блок и управляемое одним модулем. Позволяет производить как ручную настройку, так и настройку в автоматическом режиме. При установке автоматического режима воздушный поток выдувается из дефлекторов и имеет такую температуру, которая позволяет поддерживать заданные значения. При изменении входных параметров блок управления вносит соответствующие изменения, влияющие на температуру потока, чтобы условия в салоне оставались неизменными. Доступен режим рециркуляции воздуха, позволяющий производить забор воздуха не с улицы, а с салона авто, что позволяет значительно быстрее охладить салон. При включённом автоматическом режиме показания в передней части салона и в задней будут разными, что непременно вызовет разногласия между водителем и пассажирами заднего ряда, поскольку для каждого человека понятие «комфортная температура» индивидуальное, сложно подобрать параметры, которые будут идеальными для всех, кто находится в салоне автомобиля. Поэтому в полной мере отгородить водителя от участия в регулировке не получится, что негативно скажется на безопасности дорожного движения.

Климат-контроль, отличие климат контроля от обычного кондиционера

by admin · Май 19, 2014 С появлением такой системы, как климат-контроль, многие автомобилисты позабыли о прежних временах, когда им приходилось все время что-то настраивать, дабы кондиционер работал нужным образом. Климат-контроль включает в себя кондиционер, отопительную систему, а также систему фильтрации. Специальные датчики, расположенные в разных местах автомобиля, позволяют автоматически регулировать температуру и поддерживать в салоне максимальный комфорт. Например, электронный блок учитывает даже уличную температуру и солнечное излучение, плюс обязательно стоит отметить, что интеллектуальная система делает все возможное, чтобы водитель и пассажиры не простудились.

Отличие климат контроля от обычного кондиционера

Некоторые автомобилисты-новички зачастую путают два понятия: систему управления климатом (климат-контроль) и обычный кондиционер. То есть не видят принципиальных различий между ними. На самом деле интеллектуальная система управления климата разительно отличается от кондиционера в первую очередь своими преимуществами:

Осуществляет регулировку и дальнейшую поддержку заданной температуры.
Она более безопасна, потому как направляет поток воздуха только туда, где это действительно необходимо.
Помимо температуры она регулирует и влажность. Иными словами, климат-контроль исключает духоту и запотевание стекол.
Наличием различных дополнительных функций. Например, многие современные модели учитывают в числе прочего состояние окружающей среды. Если уровень загрязнения превышен, то система переходит в специальный режим рециркуляции – загрязненный воздух из салона уходит.

Климат-контроль – гораздо более сложная система, нежели обычный кондиционер, который имеет разве что одно преимущество – возможность очень быстро охладить салон автомобиля. Хотя даже это достоинство можно оспорить, ведь в таком случае водитель и пассажиры могут легко простудиться.

Управление интеллектуальной системой

На первый взгляд может показаться, что климат-контроль – довольно сложная система, управление которой требует каких-то специальных навыков. Но на деле все гораздо проще, и даже не является обязательным прочтение инструкции к применению. Управление климатом можно осуществлять в двух режимах: в ручном и автоматическом. В первом случае необходимо быть опытным пользователем, дабы быть в курсе всех тонкостей в работе системы, ведь любое неправильное нажатие заметно сказывается на сроке службы системы.

Ручной режим. Вы можете управлять оборотами вентилятора, потоком воздуха, уровнем обогрева и охлаждения вручную. Обычно этот режим включают в том случае, если в салоне автомобиля сильно жарко или холодно, и ручная регулировка позволяет быстрее справиться с этой проблемой.
Автоматический режим. Водителю лишь нужно включить его и задать нужную температуру, все остальное система управления климатом сделает сама. К сожалению, определенная часть автомобилистов не пользуются автоматическим режимом из-за высокого уровня шума (в первое время после включения вентиляторы работают, что называется, на полную катушку). Но! Как только в салоне температура достигает нужной отметки, система сама переходит на режим бесшумный режим. То есть она лишь поддерживает температуру и осуществляет перенаправление воздуха в нужные места.

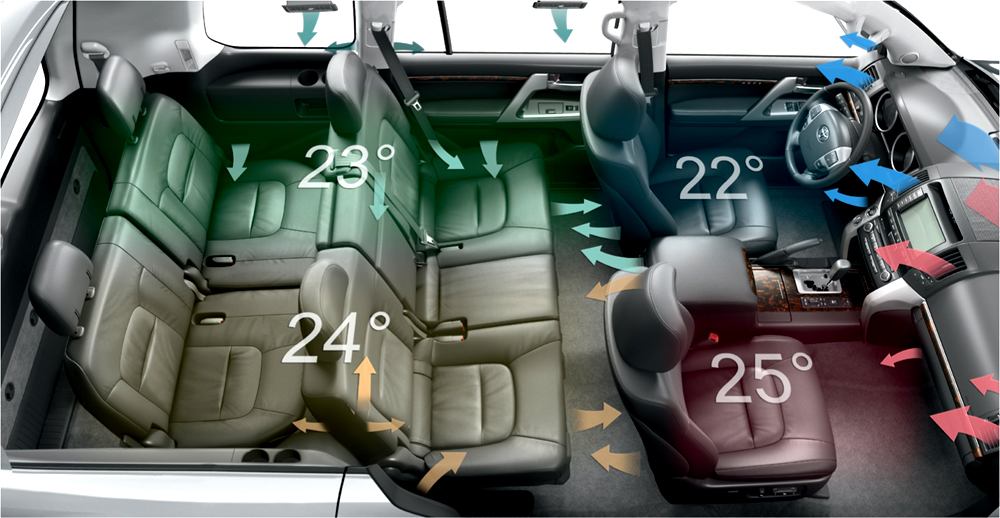

Что такое двухзонный климат-контроль?

Обычный климат-контроль (однозонный) поддерживает температуру равномерно по всему салону. Двухзонный вариант дает возможность выбрать водителю для себя одну температуру, а пассажиру – другую. Это очень удобно в том случае, если на улице жарко, а в салоне находится заболевший человек – для него можно выбрать температуру чуть выше, нежели у водителя

При этом обратите внимание, что у двухзонного климат-контроля (у большинства моделей) есть ограничения по разности температуры. Для наглядности приведем простой пример: водитель захотел поставить для себя температуру 23 градуса, и тогда пассажир уже не может попросить поставить для него температуру выше 29 градусов как раз из-за ограничения разности

Людям, которые чаще всего ездят в одиночку, нет смысла переплачивать за двухзонный климат-контроль. А вот для семейных автомобилей или для транспортных средств, в которых часто перевозят маленький детей, двухзонный вариант – будет наиболее оптимальным решением. Кстати, на современном рынке появились трехзонные и четырехзонные системы управления климатом в автомобиле. Последний вариант позволяет для каждого человека в салоне устанавливать собственную температуру.

Где легче управление: на кондиционере или климат-контроле

Стандартным кондиционером управлять совсем не сложно, с этим справится даже человек, который совсем не разбирается в автомобилях. Как правило, на панели управления имеется кнопка запуска компрессора и два регулятора. Один отвечает за мощность работы вентилятора, а вторым можно регулировать температуру, для этого есть разделение на красную и синюю зону.

Если рассматривать климат-контроль, то здесь вся работа выполняется умной электроникой. То есть система собирает данные с датчиков, проводит их анализ, и в дальнейшем поддерживает температуру. Все что требуется от владельца автомобиля, это только выставить требуемую температуру. Все остальное осуществляется в автоматическом режиме, поэтому вас не надо об этом думать.

Особенности управляющего механизма

Вся работа системы климат-контроля базируется на взаимодействии ЭБУ (электронного блока управления) и датчиков. Выступая в роли мозгового центра, ЭБУ принимает решение о корректировке температурных условий в салоне авто. Помощником в достижении необходимых температурных показателей также выступает устройство, именуемое блоком испарителя-отопителя. Вся работа климатообразующей системы носит исключительно автоматизированный характер.

Оперируя вентилятором и заслонками, ЭБУ определяется с выбором наиболее оптимального направления, температурного режима и силы воздушного потока. Так, существуют следующие варианты направления потока воздуха:

В область стекла;
В область ног;
В область стекла и ног;
В область лица;
В область ног и лица.

Осуществление работ по монтажу климатообразующей системы

Монтаж климат-контроля — это достаточно сложный и трудоемкий процесс, в котором лучше всего довериться профессионалам. Специфика установки климатообразующей системы в зависимости от модели авто, производителя климатообразующей системы и ее комплектации вынуждает производить эту процедуру в автосервисе несмотря на высокий ценовой диапазон. Сэкономив на этой услуге и установив климатообразующую систему самостоятельно, можно стать инициатором поломки ряда важнейших элементов.

Этапы монтажа системы климат-контроля (могут быть отличными для различных моделей авто):

Демонтаж бардачка автомобиля и его центральной консоли.
Осуществление слива антифриза – демонтаж печки – удаляется аккумуляторное крепление.
Вырезание отверстия, необходимого для рециркуляции с учетом произведенной разметки — создание для испарителя крепёжных отверстий и их подсоединение.
Аккуратное проделывание отверстия в области моторного щита.
Осуществление замены имеющейся проводки вентилятора охлаждения специализированной проводкой датчиков климатообразующей системы.
Монтаж и последующее подключение таких датчиков, как потолочный и датчик с вентилятором.
Протягивание провода АКБ и проводки – подключение колодок – монтаж блока отопителя и испарителя.
Подсоединение ЭБУ.
Осуществление предварительного контроля работоспособности всей системы.
Монтаж радиатора, установка магистрали фреона и кронштейна для компрессора – закрепление компрессора – прикручивание шлангов – монтаж вентилятора.
Установка осушителя и дросселя.
Проверка всех рабочих магистралей и герметичности системы – заправка климатообразующей системы фреоном.
Осуществление контроля правильности поступаемых с датчиков данных.

Специфика ухода за системой климат-контроля

Обязательными условиями надлежащей эксплуатации климатообразующей системы является промывание радиатора кондиционера (не менее 2-х раз в год) и осуществление своевременной дозаправки. Выполняя все правила эксплуатации устройства, можно долгие годы наслаждаться исправной и эффективной работой системы климат-контроля.

Как отремонтировать заслонки климат-контроля своими руками:

Цена климатообразующих систем

Системы климат-контроля отличаются высокой ценой. Как показывает статистика, средние ценовые предложения рынка колеблются в пределах 1 000 – 15 000$. Дешевые модели, как правило, отличаются ограниченным функционалом и низким качеством.

Как работает двухзонный климат-контроль

Датчики системы управления фиксируют температуру на улице и в салоне автомобиля. Поступающий поток воздуха разделяется на два потока – один идет через конденсаторный испаритель, второй – через радиатор печки. Затем эти две массы смешиваются до нужного температурного режима и подаются в разные участки салона.

Как только показатели внешней и внутренней температуры меняются, датчики это фиксируют и вносят коррективы в работу системы.

Таким образом, климат-контроль выполняет сразу несколько функций:

Регулирует и поддерживает заданную температуру – если фактическая температура ниже заданной, блок управления дает команду на включение отопительной системы. Наоборот, если фактическая температура выше заданной, блок управления включает в работу кондиционер для охлаждения воздуха;
Направляет потоки теплого и холодного воздуха (их можно направить в несколько зон: в лобовое стекло, к ногам, к стеклу и ногам, на уровень лица, на лицо и ноги);
Контролирует уровень влажности, благодаря чему в салоне не будет душно, а стекла не будут запотевать;
Фильтрует воздух (правда, такая функция есть не во всех системах климат-контроля).

Важно отметить, что хотя климат-контроль и позволяет устанавливать разную температуру в разных зонах, все же ее изменение в одной зоне будет сказываться на другой. Например, водитель установил себе +25°С, а пассажир — +21°С

Если пассажир впоследствии поднимет в своей зоне температуру на 1 градус, то автоматически на 1 градус повысится температура и в водительской зоне.

Климат-контроль, отличие климат контроля от обычного кондиционера

Отличие климат контроля от обычного кондиционера

Осуществляет регулировку и дальнейшую поддержку заданной температуры.
Она более безопасна, потому как направляет поток воздуха только туда, где это действительно необходимо.
Помимо температуры она регулирует и влажность. Иными словами, климат-контроль исключает духоту и запотевание стекол.
Наличием различных дополнительных функций. Например, многие современные модели учитывают в числе прочего состояние окружающей среды. Если уровень загрязнения превышен, то система переходит в специальный режим рециркуляции – загрязненный воздух из салона уходит.

Управление интеллектуальной системой

Ручной режим. Вы можете управлять оборотами вентилятора, потоком воздуха, уровнем обогрева и охлаждения вручную. Обычно этот режим включают в том случае, если в салоне автомобиля сильно жарко или холодно, и ручная регулировка позволяет быстрее справиться с этой проблемой.
Автоматический режим. Водителю лишь нужно включить его и задать нужную температуру, все остальное система управления климатом сделает сама. К сожалению, определенная часть автомобилистов не пользуются автоматическим режимом из-за высокого уровня шума (в первое время после включения вентиляторы работают, что называется, на полную катушку). Но! Как только в салоне температура достигает нужной отметки, система сама переходит на режим бесшумный режим. То есть она лишь поддерживает температуру и осуществляет перенаправление воздуха в нужные места.

Что такое двухзонный климат-контроль?

Принцип работы однозонного и двухзонного климат контролей

Преимущество климат контроля над обычной печкой, пусть даже с кондиционером, неоспоримо. Для комфортного пребывания в автомобиле вам достаточно раз выставить приемлемую для вас температуру, и система в кротчайший срок наберёт её и будет поддерживать на протяжении всей поездки. Всё управление осуществляется электронным блоком, которые принимает информацию с датчиков установленных внутри салона и с уличной стороны и даёт команду на включение отопителя (или кондиционера, в зависимости от погоды за бортом). Далее, электроника регулирует температуру потока и его интенсивность для поддержания заданных значений. Специальные элементы проверяют воздух на наличие в нём вредных примесей, неприятных запахов и повышенной влажности, при обнаружении задействуют фильтрацию и просушку воздуха, входящего в салон, что положительно сказывается на самочувствии пассажиров и на работоспособности водителя.

Если задействовать систему в автоматическом режиме, стёкла в авто не будут запотевать, это сделает поездку более безопасной и комфортной. Но комфортный температурный режим для пассажира и водителя может быть неодинаковым. Для этого автомобили оборудуют системами, позволяющими устанавливать раздельную температуру для водителя и его попутчиков. Существуют одно-, двух-, трёх-, и даже четырёхзонный климат контроли. Чем больше зон имеет салон, тем дороже будет стоимость всего транспортного средства, поскольку для его работы необходимо задействовать больше датчиков и модулей управления.

Климат-контроль: определение и назначение

Это сложная техника, которая включает кондиционер, датчики температуры и влажности, отопитель, электронный блок управления и систему фильтрации. Основная цель климатической системы – формирование в салоне авто микроклимата, комфортного для водителя и пассажиров, а также его поддержание. Подходящими для человека признаны следующие условия: температура – от +22 до +25°С, влажность – от 65 до 80%. Климат-контроль анализирует эти показатели, а затем нагревает воздух в салоне (при помощи печки) или, напротив, снижает его температуру (благодаря кондиционеру).

Можно ли установить климатическую систему дополнительно?

Почти во всех современных автомобилях климат-контроль входит в перечень базового оборудования. Этой системой оснащаются транспортные средства разных типов – от легковых автомобилей и автобусов до самоходных машин и спецтехники.

Установить систему можно и дополнительно – как правило, многие автолюбители отказываются от кондиционера в ее пользу. Однако следует помнить, что монтаж климат-контроля возможен не на любые машины, ведь для этого требуется печка определенной конфигурации, которая позволила бы монтировать сервопривод и прокладывать проводку под «торпедой».

Автомобильный кондиционер

Почти у каждого из нас дома на стене висит сплит-система. Однако автокондиционер существенно отличается от бытового оборудования. Запитывается устройство не от электричества, а за счет вращения коленчатого вала посредством ременной передачи. Кондиционеры предназначены только для охлаждения воздуха в салоне. В летний период для регулировки интенсивности работы этого устройства необходимо менять обороты вентилятора. Чем быстрее будет вращаться вентилятор, тем скорее воздух станет комфортным. Если необходимо нагреть воздух, тогда запускается печка, а теплый воздух разгоняется по салону при помощи все того же вентилятора. Необходимо также заметить, что когда работает кондиционер, сначала он забирает воздух, затем сушит, и только потом поток будет нагреваться или охлаждаться.

Управляют кондиционерами в современных автомобилях при помощи механических либо цифровых систем управления. Все зависит от марки и модели конкретного автомобиля.
