Руководство по ремонту ваз 2108, 2109, 2114, 2115управление вентиляцией и отоплением салона

Еще один способ замены радиатора печки ваз 2114

Жидкость на коврике из радиатора печки, задний торец которого находится сразу же за боковой панелью

Ясно, потек радиатор отопителя. Почитал книжку и ужаснулся. Оказывается, чтобы заменить радиатор, нужно полностью демонтировать приборную панель. На такой подвиг я не способен. Вернее, разобрать я смогу, но вот установить назад, да чтобы сделать так, как было, сильно сомневаюсь. А платить в автосервисе от 2000 р за работу по замене радиатора считаю неразумным.

Осенила мысль: поскольку зимой не езжу, нужно просто отключить печку. Сказано-сделано. Для отсоединения патрубков печки необходимо слить охлаждающую жидкость. Поскольку жидкость менял осенью 2013-го, а пробега нет и 10 тыс., сначала хотел использовать ее повторно, потому что по регламенту замена жидкости производится через 3 года или через пробег 60 тыс. км., что раньше произойдет. Однако слитая жидкость оказалось настолько грязной, что пришлось ее заменить.

Слитая жидкость и купленный ей на замену тосол

В моторном отсеке отсоединил шланги печки от двигателя, а патрубки заглушил отрезками шланга с заглушками. В качестве заглушек применил старые свечи зажигания, юбка которых точно подошла по диаметру.

Установка изделий на двигателе

Спустившись в канаву под автомобиль, увидел, что шланги от крана отопителя идут к двигателю вверх. Помороковав, пришел к выводу, что при замене тосола в системе охлаждения, он из радиатора отопителя не сливается. Этому вскоре нашел потверждение, когда после снятия шланга со штуцера крана отопителя хлынувший оттуда тосол оросил мою голову и залился в рукава. Не особенно много, но с поллитра будет.

Заметка: меняя охлаждающую жидкость в двигателе, ее нужно отдельно сливать из радиатора отопителя! Проездил я с заглушенной печкой около 10 дней и понял, что в наше суровое Уральское лето манипуляции с отключением печки были опрометчивыми: мерзнут ноги, холод проникает через все щели и отверстия. Понял: замена радиатора неизбежна. Купил на рынке радиатор ДААЗ за 800 р., пару хомутов, тюбик герметика и крепеж в ассортименте.

Радиатор в упаковке

Голограмма, защищающая от подделки. Если код товара отправить по СМС, то придет ответ о наличии (или отсутствии) данного товара в реестре завода

Вот он, собственно сам радиатор ДААЗ

Обратился к знатокам на форуме, которые обрисовали 3 пути: 1. Снимать панель (долго и дорого). 2. Отвернуть панель справа и поднять ее домкратом ( могут лопнуть панель или стекло). 3. Вырезать лючёк в панели (возможна потеря товарного вида). Выбрал третий вариант, поскольку он обеспечивает в дальнейшем беспроблемную замену радиатора и облегчает замену крана отопителя. Подробно описывать весь процесс не буду. Отмечу только, что если жало паяльника расклепать и заточить в виде лопаточки, то разрез в панели получается более аккуратным.

Доработка жала паяльника

И еще. После вырезания окна в панели так, как показано у jamb666, ни со словами, ни без слов радиатор не извлекался: мешали патрубки.

Вырезанное окно слишком мало. Радиатор упирается патрубками, что мешает его извлечению

Пришлось вырезать в панели и второй «рог», после чего радиатор удалось вытащить без проблем.

Лучше сразу окно вырезать побольше. Все-равно шов будет скрыт бардачком, а радиатор извлекается без проблем

Потом этот рог я присоединил к основному куску с помощью металлических накладок и винтов М3. Для закрепления вырезанной части панели на место привернул дополнительные ушки.

Вырезанная часть панели с ушками для крепления

Конструкция получилась жесткая, лючёк держится хорошо.

Получившийся лючёк после его установки в вырез панели

Для замены радиатора достаточно снять бардачек и отвернуть 4 самореза и 2 винта. Вся работа, включая вспомогательные операции (доработка паяльника, снятие бардачка, вырез панели, изготовление и покраска ушек, сборка конструкции) заняла 7 часов. Шов в панели почти не виден, особенно если на полку положить книгу по обслуживанию автомобиля и папку со страховкой.

Вид на панель и полку после установки бардачка

Тем не менее, собираюсь купить самоклеющуюся бумагу и закрыть шов. Всем здоровья и герметичных радиаторов!

Устройство печки на Лада Самара ВАЗ-2114, ВАЗ-2113 и ВАЗ-2115:

1 – рычаг заслонки управления отопителем;

2 – левый кожух отопителя;

3 – тяга заслонки обогрева ног;

4 – прокладка радиатора;

5 – радиатор;

6 – прокладка отопителя;

7 – электродвигатель;

8 – кожухи вентилятора;

9 – рабочее колесо вентилятора;

10 – заслонка обогрева ветрового стекла;

11 – воздухопровод обогрева ветрового стекла;

12 – воздухопровод бокового сопла;

13 – боковое сопло;

14 – тяга заслонки обогрева ветрового стекла;

15 – центральное сопло;

16 – заслонка обогрева ног;

17 – правый кожух отопителя;

18 – рукоятка управления отопителем;

19 – тяга управления краном;

20 – тяга заслонки управления отопителем;

21 – рукоятка управления заслонкой обогрева ветрового стекла;

22 – рукоятка управления заслонкой обогрева ног;

23 – кронштейн рычагов управления;

24 – скоба крепления кожухов отопителя;

25 – воздухопровод внутренней вентиляции;

26 – окно подачи воздуха в ноги водителя;

27 – заслонка управления отопителем;

28 – рычаг заслонки обогрева ног

Источники

• vazdriver.ru/ustroystvo_i_shema_otopitelya/ustroystvo_i_shema_otopitelya_pechki_vaz2109_vaz2108_i_vaz21099.html
• nadomkrat.ru/ustroistvo-avtomobiley/ohlazhdeniye-i-otopleniye/remont-i-obsluzhivanie-pechki-vaz-2114
• drive2.ru/l/488442098794627103/

Система отопления ВАЗ-2114

Состоит отопитель салона ВАЗ-2114 из таких элементов:

• радиатор с патрубками;
• кран перекрытия подачи;
• корпус;
• воздуховоды;
• заслонки;
• вентилятор;
• блок управления.

Нагрев воздуха, который подаётся в салон, выполняется за счет пропускания потока воздуха через соты теплообменника – радиатора, по которому циркулирует разогретая мотором охлаждающая жидкость.

В отопителе ВАЗ-2114 реализована возможность перекрытия подачи антифриза в радиатор печки, поэтому система обогрева отключается (на летний период). Прекращение подачи осуществляется с помощью крана, врезанного в патрубок подачи охлаждающей жидкости на радиатор печки.

Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение.

Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы.

Распределение воздушного потока по зонам обеспечивается заслонками, установленным в корпусе. В конструкции печки ВАЗ 21-14 используется три заслонки:

1. Заслонка управления печкой. Она перенаправляет воздушный поток через радиатор (печка работает) или в обход него (система работает в режиме вентиляции салона).
2. Заслонка подачи потока в зону лобового стекла.
3. Заслонка перенаправления теплого воздуха в зону ног или к боковым стеклам и в салон.

Благодаря заслонкам и крану печки водитель задействует систему отопления салона, управляет потоком воздуха, выбирая, в какую зону его следует подать.

Вентилятор, входящий в конструкцию отопителя, создаёт воздушный поток. Благодаря комплектации цепи питания электродвигателя вентилятора реостатами, узел получил три режима работы, при которых вентилятор вращается с разной скоростью.

В отличие от систем отопления автомобилей классического семейства – ВАЗ-2101-2107, вентилятор в ВАЗ-2114 нагнетает воздух в корпус печки, а не втягивает его, что повышает эффективность подачи воздуха. Поэтому этот узел установили не внутри корпуса, а на нем. Доступ к вентилятору стал проще, поскольку на ВАЗ-2114 он размещен в подкапотном пространстве, в нише возле моторного щита.

ЗАМЕНА

Замена радиатора печки ВАЗ 2115 (ВАЗ 2113) ничем не отличается от замены на модели 2114, поэтому эта работа выполняется для перечисленных марок одинаково. Для проведения работ потребуются инструменты:

• Различные отвертки (крестовые, шлицевые, разной длины и размеров);
• Набор комбинированных ключей;
• Умелые руки и максимум терпения и аккуратности.

Нужно приготовить емкость для слива охлаждающей жидкости. Вместо отверток будет удобно воспользоваться шуруповертом.

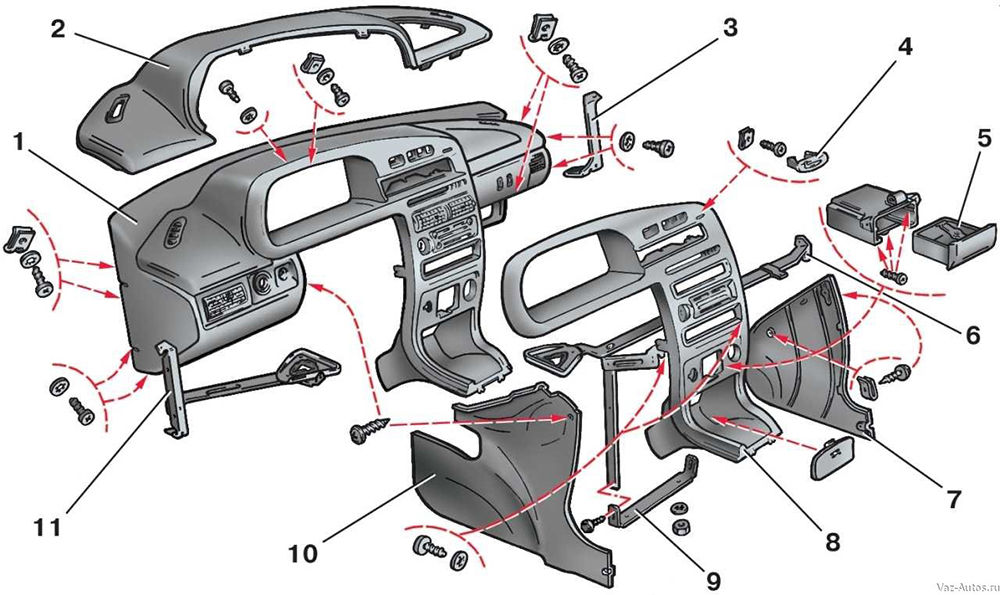

Если нужно целиком снять печку, то и панель приборов снимается полностью. Для снятия радиатора печки панель разбирается частично, наполовину. Подобный ремонт проводить не слишком просто, но самостоятельно его все же сделать можно без наличия особых слесарных навыков. Необходимо только все делать аккуратно и не торопясь. Итак, что нужно, чтобы снять радиатор печки на ВАЗ 2114:

Не забудьте первым делом – слить охлаждающую жидкость

1. Слить охлаждающую жидкость. Сначала снимаем пробку расширительного бачка и сливаем антифриз из основного радиатора, затем откручиваем пробку в блоке цилиндров и сливаем жидкость из блока.
2. Снять автомагнитолу в салоне.
3. Демонтировать заглушку, затем открутить шурупы рамки крепления комбинации приборов (всего четыре шурупа ­– два сверху и два снизу). Щиток приборов при этом не вынимается.
4. Удалить с блока управления печкой все ползунки и ручки.
5. Снять кожух рулевой колонки (крепления сверху и снизу).
6. Демонтировать крышку диагностического разъема (находится под прикуривателем), отвернуть саморезы крепления самого разъема.
7. Разъединить разъем прикуривателя.
8. Далее следует отсоединить все штекера, которые находятся на центральной консоли. Их лучше пометить, чтобы потом не перепутать при сборке.
9. Вынимаем блок сигнализаторов, открутив два шурупа. Теперь центральная рамка панели приборов свободна, можно демонтировать ее. Еще теперь удобно добраться до штекера подсветки прикуривателя, разъединяем и его.
10. Бардачок держится на 6 саморезах. Снимаем бардачок.
11. По бокам панели приборов есть крепежи (по одному саморезу сверху и по одному снизу). Отворачиваем их.
12. Откручиваем болты кронштейна крепления блока управления двигателем и снизу болты крепления железного каркаса с левой и правой стороны (к днищу автомобиля).
13. Отворачиваем саморезы, на которых держится блок регуляторов печки.
14. Снимаем пластмассовые обшивки передних верхних кузовных стоек. Они крепятся саморезами.
15. Между панелью и рулевой колонкой есть шуруп на панели, откручиваем и его. Теперь вся панель ослаблена, нужно ее подать в сторону сидений и немного вверх. Желательно с правой стороны воспользоваться ромбовидным домкратом, чтобы зафиксировать панель в отжатом состоянии и добраться до радиатора отопителя.
16. Добираемся до хомутов на патрубках радиатора печки и ослабляем их. Сдергиваем патрубки. Под ними предварительно желательно проложить тряпку, чтобы остатки стекающей жидкости не впитались в ковролин напольного покрытия.
17. Сам радиатор в корпусе печки держится на трех саморезах. Отворачиваем шурупы и достаем его.

Теперь остается новую деталь установить на место и собрать все в обратном порядке. Для того, чтобы в салоне было теплее, прокладываем его поверхность слоем поролона толщиной приблизительно 1,5 мм.

Проверка работоспособности после проведения замены производится до того, как будет собрана панель приборов. Устанавливается радиатор печки, крепятся патрубки, заливается антифриз и запускается мотор. Если тосол не течет, и система отопления ВАЗ 2114 нормально функционирует (воздух в салоне нагревается в должном режиме), то значит, что замена радиатора отопителя прошла успешно, и можно полностью устанавливать все детали на место.

Причины снижения эффективности работы

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом. При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально.

Частые причины по которым печка перестала греть:

• засорен радиатор печки или в нем образовалась воздушная пробка;
• заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным;
• кран открывается не полностью — это одна из основных причин плохо греющей печки;
• образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока.

Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается.

После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.

Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками.

Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха.

Ремонт печки ВАЗ-2114

Многие начинающие автолюбители при поломке системы отопления грешат на печку. Действительно, её замена в большинстве случаев решает все проблемы. Однако целесообразность такого решения вызывает большие сомнения по ряду причин. Прежде всего – из-за финансовой: стоимость новой печки для ВАЗ-2114 (без патрубков и краника) обойдётся в кругленькую сумму – порядка 4000 – 5000 рублей. Второй важный момент – это трудоёмкость самой операции замены, поскольку потребуется монтаж/демонтаж панели приборов. На это может потребоваться целый день работы, причём без помощника не обойтись. Намного проще выяснить точную причину неработоспособности печки и устранять только её.

Процесс замены радиатора печки

При замене радиатора печки рекомендуем также сменить и шланги. Стоят они не дорого, но могут сэкономить кучу нервов

Конечно, намного проще было бы демонтировать приборную панель для замены радиатора печки, но этот процесс долгий и требует большого количества времени. Поэтому, как показывает практика, многие автомобилисты меняют радиатор печки, не снимая центральную приборную панель.

Итак, когда основные аспекты разобраны, можно приступить непосредственно к выполнению операций. Рассмотрим, последовательность действий направленных на замену радиатора печки:

1. Демонтируем центральную консоль.

   Снимаем центральную консоль

2. Снимаем бардачок.

   Демонтируем бардачок

   Места крепления бардачка к панели

   Бардачок демонтирован

3. Откручиваем крепления торпеды таким образом, чтобы ее можно было двигать в разные стороны.

   Раскручиваем крепления торпеды, чтобы она ходила в разные стороны

4. Откручиваем тросовые приводы управления режимами печки. Они идут как с водительской стороны, так и с пассажирской.

   Снимаем тросы привода печки

5. Демонтируем крышку радиатора.

   Откручиваем крепление крышки радиатора и снимаем ее

6. Для того чтобы снять патрубки необходимо или слить частично охлаждающую жидкость, или подставить ёмкость, чтобы антифриз (тосол) не разлился.

   Идеально для слива подойдёт сантехнический шланг, который можно одеть на один из выходов шланга на крантик печки

7. Теперь откручиваем патрубки радиатора печки.

   Откручиваем хомуты и снимаем патрубки охлаждающей жидкости

8. Откручиваем болт крепления всей панели приборов к кузову (к ножке).

   Крепление панели к кузову

9. Далее, когда все готово, при помощи помощника отодвигаем приборную панель и вытягиваем радиатор. Вытягивать запасную часть необходимо крайне аккуратно, чтобы не повредить остальные узлы, которые находятся внутри панели.





















   Отодвигаем в сторону панель приборов

Установка нового радиатора

Спорный вопрос о применении герметика. С одной стороны применять герметик в системе охлаждения нельзя, его остатки могут заклинить помпу. А с другой стороны шлицы радиатора часто кривые и шланги не держат. Решать ВАМ.

Нюансы

Установка нового радиатора печки проводится в обратном порядке, но существуют некоторые нюансы установки.

Рассмотрим, основные из них:

• На патрубки необходимо установить новые хомуты.
• Для того чтобы патрубки легко надевались, их необходимо смазать мылом. Это также улучшит их прилегание к трубкам.
• Послу сборки приводного узла печки, необходимо удостовериться в правильном подключении краника и заслонки.
• После заправки системы охлаждающей жидкостью нужно проверить, не остался ли воздух в системе.

Выбор радиатора

Этот радиатор потёк. Видны следы антифриза!

Итак, рассмотрим, возможные варианты покупки радиатора печки на ВАЗ-2114.

Оригинал

2108-8101060 – оригинальный каталожный номер заводского радиатора печки ВАЗ-2114. Он производится заводом АвтоВАЗ. Средняя стоимость составляет 750 рублей. Под таким же каталожным номером производятся деталь от компании «Лузар», поэтому оригинал легко спутать с аналогом.

Радиатор отопителя АвтоВАЗ

Аналоги

Кроме оригинальной запасной части, существует несколько аналогов, которые рекомендовано к установке. Они все прошли сертификацию и имеют те же посадочные крепления, что и оригинал. Итак, рассмотрим, какие аналогичные детали можно устанавливать:

Наименование производителя	Каталожный номер	Цена
Weber	RH 2108	900
Master-sport	2108-8101060-PCS-MS	1000
Kroner	K201008	1200
Termal	112108BA	1400
Pekar	2108-8101060	1500
Fenox	RO0004C3	1600

Аналоговый радиатор печки

Причины выхода из строя радиатора печки

Многие автомобилисты при выходе радиатора печки даже не понимают причин, почему это произошло. Итак, рассмотрим, что же способствует тому, что изделие вышло из строя:

• Забитые каналы прохождения охлаждающей жидкости. При таком эффекте в радиаторе создается значительное давление, которое способствует разгерметизации системы.
• Забитые соты радиатора, также способствуют тому, что он выходит из строя.
• Износ, или коррозионные повреждения структуры поверхности могут привести к тому, что радиатор потечет.

Где стоит реле стартера на ВАЗ 2114?

Со стартером связаны два реле:

• Втягивающее реле располагается над стартером, являясь как бы его механизмом. Его положение показано на первом рисунке с общим видом узла и на схеме самого механизма.
• Следующее реле – это узел, размещенный в стороне, и связан контактным электропроводом с втягивающим реле. Это электротехническое устройство часто выходит из строя и нуждается в замене, поэтому автовладельцу необходимо знать его местонахождение в сложной системе узлов и деталей.

В отличие от многих машин, в том числе и вазовских реле стартера на ВАЗ 2114 помещается в подкапотном пространстве.

И представляет собой небольшую коробочку такого вида:

Инструкция по замене радиатора печки

Если не работает вентилятор печки, при этом причина кроется в радиаторе, то его нужно просто поменять.

Замена печки или замена радиатора отопителя ВАЗ 2115 может быть произведена своими руками, для этого выполните следующие действия:

1. Для начала нужно отключить аккумулятор и выкрутить крышку расширительного бачка в моторном отсеке. Подставьте под сливное отверстие емкость, в которую потом слейте всю охлаждающую жидкость из системы. Если при сливе вы увидели, что качество расходного материала низкое — он слишком грязный, в нем имеются продукты износа и отложения, то этот хладагент лучше утилизировать. А после замены радиатора залить новый.
2. Далее, демонтируйте кожух рулевой колонки, отключите аварийную сигнализацию. Также вам нужно снять боковые накладки на центральной консоли — для этого открутите болты, фиксирующие их. Сделав это, можно демонтировать вещевой ящик с внутренними компонентами.
3. Далее, снимите накладку, закрывающую разъем для диагностики, открутите еще два болта и полностью демонтируйте данный разъем с центральной консоли. После этого можно произвести демонтаж штекеров с прикуривателя, а также его подсветки. Открутите винты, которые фиксируют блок управления отопительным узлом — демонтируйте его, после чего можно будет снять автомагнитолу.
4. Выполнив эти действия, открутите еще семь винтов, которые фиксируют щиток приборки, один из них расположен с правой стороны, под декоративной накладкой.
5. Используя гаечный ключ на 8 или плоскогубцы, вам нужно будет открутить винты, фиксирующие центральное крепление. Когда этот кронштейн будет отведен в сторону, от блока управления силовым агрегатом можно отключить разъем. Затем уберите кронштейн, а саму центральную консоль по возможности отведите немного в сторону. Если вы снимите торпеду, то последующая ее установка может вызвать сложности, поэтому данную часть лучше не трогать. Оптимальней всего будет зафиксировать консоль, используя для этого ромбовидный домкрат или простой деревянный брусок.
6. После того, как вы получите доступ к радиаторному устройству, необходимо будет ослабить хомуты, фиксирующие магистрали, идущие к этому устройству. При этом сами патрубки отсоединять нужно только после того, как вы подставите под низ емкость или положите ветошь, поскольку из них может выйти часть расходного материала.
7. Когда вы демонтируете все шланги, а антифриз будет слит из системы, вам нужно будет только произвести демонтаж радиатора и установить вместо него работоспособное устройство. Для снятия отопителя открутите три самореза и просто демонтируйте его из корпуса печки. Если у вас не работает вентилятор печки, то после этих действий его функциональность должна быть восстановлена.

Причины неисправности печки ВАЗ-2114

ОтопительВАЗ-2114 не работает, если неисправен хотя бы один компонент единого механизма:

Практически отсутствует контакт в монтажном корпусе, например, окислились детали. Возможно зажим контакта, осуществляющий питание узла, недостаточно плотно прилегает

Если при шевелении проводов, подходящих к блоку, двигатель заводится, значит, пора обратить внимание на контакты.
Неисправно реле зажигания, если печь, то включается, то не включается. Кроме замены приспособления придумать больше ничего нельзя

Прежде чем заниматься заменой, следует внимательно изучить схему обустройства реле, для удобства она представлена на фото ниже.
Как видите, в схему входят несколько основных деталей: магнит, работающий от электричества, якорь, пружина, контакты и обмотки. Электромагнит также имеет 2 составляющие: одна катушка фиксирует корпус к выводу управления, вторая втягивающая проводит соединение с контактом электродвигателя и управляющей клеммой.
Если теплый воздух быстро прогревает салон ВАЗ-2114 только в третьем положении заслонок, значит в плохом функциональном состоянии резистор.
Не работает переключатель – вентилятор функционирует в своем, известном только для него режиме, а не тогда, когда нужно водителю ВАЗ-2114.
Барахлит двигатель – питание вроде бы поступает, но печка все равно не обогревает. Здесь возможно сразу 3 варианта поломки: сгорел мотор, нет контакта на вентиляторе или залипли щеточные устройства двигателя.

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

1. Вентилятор.
2. Заслонка обдува лобового стекла.
3. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
4. Управляющая заслонка.
5. Радиатор печки.
6. Воздуховод, направляющий поток воздуха в ноги.
7. Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны
