Установка кондиционера в автомобиль собственными силами

Этап второй – заполнение системы хладагентом

Перед началом заправки необходимо присоединить масляный инжектор к фреоновому баллону и залить туда 30 мл смазки. Затем перекройте ранее открытые вентили коллектора и входного штуцера, отключите шланг от вакуумного насоса.

Дальнейшая заправка кондиционера своими руками выглядит так:

Присоедините желтый шланг к баллону с инжектором и откройте вентиль резервуара.
После отключения вакуумного насоса желтая заправочная трубка заполнилась воздухом. Его удаление производится путем продувки: на 1–2 секунды приоткройте правый вентиль манометрической станции. Давление хладагента вытолкнет воздух наружу.
Установите баллон на электронные весы кверху днищем, обнулите дисплей.
Откройте левый вентиль манометрического коллектора и следите за показаниями весов. Стрелка манометра должна двинуться в сторону увеличения давления.
Когда дисплей отсчитает требуемое количество газа, перекройте кран сервисного порта, коллектора и баллона.
Запустите двигатель автомобиля и проверьте работоспособность кондиционера в режиме охлаждения.
Стравите фреон из шлангов с помощью той же продувки – откройте правый вентиль станции. Отключите баллон и все патрубки, закройте штуцер защитным колпачком.

В процессе заправки иногда случается, что нужное количество хладагента не желает самостоятельно перетекать в контур кондиционера. Созданного в системе вакуума не хватает, чтобы втянуть жидкую фазу фреона. Решение простое: заведите мотор, включите охладитель и дождитесь, пока запустится компрессор. В этот момент перетекание возобновится, главное, – своевременно закрыть кран. Заправочную норму, указанную на табличке, превышать нельзя.

Чистка кондиционера в машине

Первым шагом в решении самостоятельно почистить кондиционер автомобиля будет чтение и изучение инструкций климатического оборудования, установленного в автомобиле, так как существует множество моделей кондиционеров, отличающихся друг от друга.
Второй этап – очистка теплообменника-испарителя кондиционера. Часто для этого приходится снимать определенную часть панели приборов возле бардачка, ведь только так можно добраться из салона до испарителя.

Третий этап – просушка теплообменника, для этого включают двигатель, чтобы он прогрелся на полную мощность.
Четвертый шаг – через 2-3 минуты работы обогреватель следует перевести на пятидесятипроцентную мощность и направить воздушные массы на «ноги – лицо».
Пятый шаг: используется заранее приготовленный «Лизол» (разбавленный водой в пропорции 1:100) или другие смеси. Желательно, чтобы раствор имел приятный аромат (аналогичные средства есть в продаже). Средство заливается в ручной распылитель, с помощью которого жидкость распределяется по поверхности испарителя. В течение десяти-пятнадцати минут произойдет уничтожение болезнетворных микробов и грибков.
Шаг шестой: Двигатель снова включается на полную мощность для полной просушки и очистки испарителя.

Минусы установки кондиционера

Кондиционер является весьма сложной системой, состоящей из множества крупных и мелких элементов. Они размещаются как в салоне, так и в подкапотном пространстве, заметно «съедая» место. Когда кондиционер устанавливают в не приспособленный для этого автомобиль, появляется опасность перегрева двигателя из-за перекрытия свободного пространства вокруг него.

Но самый главный недостаток, который обязательно проявится при включении кондиционера, – падение мощности двигателя. Считается, что работающий компрессор отбирает у него до десяти лошадиных сил, что особенно критично для слабых двигателей. В таком случае кондиционер лучше выключать при подъемах в гору и обгонах по встречной полосе.

Вместе с падением мощности наблюдается повышение расхода топлива.

Принцип работы автомобильного кондиционера

Конструкция устройства охлаждения состоит из двух замкнутых контуров: высокого и низкого давления. Основные механизмы и узлы, расположенные на магистралях цепи:

Компрессор– нагнетает воздух из участка низкого давления в конденсатор с вентилятором, создавая высокое давление за счёт сжатия фреона;
конденсатор– обеспечивает преобразование хладогена в жидкое низкотемпературное состояние;
осушитель– отделяет лишнюю влагу;
расширительный клапан– преобразует разницу давлений;
испаритель– отводит тепло из воздуха с помощью воздуховода.

Хладоген проходит три цикла, работая по принципу теплообмена разных состояний вещества, при котором выделяется необходимое количество для охлаждения воздуха. Все магистрали системы находятся под вакуумом– любое повреждение уплотнителей соединений, сальников приводит к утечке газа. Естественный расход фреона составляет от 10 до 25 % в год– это зависит от температурных режимов эксплуатации. Минимальный уровень хладогена не должен падать меньше 50% от нормы.

Плюсы и минусы наличия в автомобиле кондиционера

Основное предназначение автокондиционера – создание для водителя и пассажиров комфортного микроклимата. Как показали недавние исследования, таковым нужно считать температуру в салоне, лежащую в пределах 22 – 26 градусов при влажности порядка 50 – 65%. Система вентиляции обеспечить такие характеристики в жаркое время года не в состоянии, но для климатической системы поддержание требуемой температуры и влажности – задача вполне посильная. Так что без автомобильного кондиционера в жару обеспечить хорошее самочувствие водителя практически невозможно – а это фактор, влияющий на безопасность дорожного движения. За столь полезное приобретение приходится расплачиваться, и недостатков даже у самых совершенных моделей климатических систем хватает:

Одним из наиболее существенных минусов установки автокондиционеров считается заметное падение мощности (в среднем – на 10 л. с.), что приводит к падению приёмистости двигателя и увеличению расхода топлива (примерно на 0,8 – 0,9 л./100 км.). Правда, чем мощнее авто, тем менее заметен этот эффект.
Поскольку автокондиционер представляет собой многокомпонентное устройство, его узлы необходимо где-то размещать. Поэтому полезный объём подкапотного пространства заметно уменьшается. А это ведёт к ухудшению охлаждения силового агрегата и риску его перегрева. Большинство моделей имеет штатные приспособления для крепления компрессора и других составляющих кондиционера, но в автомобилях, конструкция которых не предполагает установки климатической системы, её монтаж может привести к печальным последствиям.
Ещё одним недостатком использования в автомобиле кондиционера считают риск подхватить простудное заболевание. Действительно, если разгорячённый водитель попадает в раскалённый на солнце автомобиль и начинает движение, его естественной реакцией является установка максимальной температуры охлаждения. Ледяной поток воздуха, попадая на лицо, провоцирует быстрое размножение вирусов, поражающих верхние дыхательные пути. Разумеется, опытные водители знают, как поступать в таких случаях, поэтому простудные заболевания – это бич начинающих автовладельцев.
Серьёзным недостатком автокондиционеров считается появление неприятных запахов (это касается только устройств, эксплуатирующихся достаточно долго). Это результат жизнедеятельности бактерий, для которых испаритель является идеальной средой обитания. Само по себе зловоние – уже неприятно, но здесь есть и другие риски. Например, вероятность заразиться легионеллой – бактерией, провоцирующей возникновение одной из форм пневмонии. Борются с этим явлением посредством дезинфекции испарителя – эту услугу предлагают многие СТО.

Как и любое другое сложное техническое устройство, автомобильный кондиционер нуждается в проведении регулярных обслуживающих процедур. Но поскольку в плановое ТО диагностика системы кондиционирования не входит, делать это нужно отдельно с периодичностью раз в 3 – 5 лет для новой машины и каждые год – два для авто с большим пробегом. Чаще всего выполняется процедура дозаправки системы фреоном.

В большинстве случаев падение давления свидетельствует о наличии каких-либо проблем, но не всегда: со временем появляются микротрещины, которые невозможно выявить, но через них хладагент медленно испаряется наружу. Не стоит забывать и о таком факторе, как возможность продажи автомобиля с целью покупки нового. Если он не оснащён системой кондиционирования, шансы получить за него хорошую компенсацию намного ниже.

Самостоятельная установка

На подавляющем числе автомобилей, даже не оборудованных заводским кондиционером, предусмотрено место для монтажа. Самостоятельная установка кондиционера на автомобиль состоит из подготовки автомобиля и кондиционера к установке, непосредственно самого монтажа и проверки работоспособности устройства.

Оборудование

Перед проведением работ по установке нужно выбрать кондиционер и проверить его комплектность. Автомобильные кондиционеры бывают двух типов: автоматические и ручные. Ручные кондиционеры — самая простая разновидность охлаждающего устройства. На передней панели монтируется регулятор, с помощью которого можно управлять подачей холодного воздуха в салон автомобиля.

Автоматические кондиционеры бывают однозонные и двухзонные. У автоматического кондиционера за управление отвечает монтируемый на переднюю панель монитор. Автоматические кондиционеры наиболее удобны в использовании, но цена у них дороже. Ручные дешевле, но регулировка мощности подачи холодного воздуха падает на водителя или переднего пассажира.

Перед проведением работ по установке кондиционера следует проверить комплектность устройства. В набор должны входить:

конденсатор;
компрессор с приводным ремнем;
испаритель;
ресивер-осушитель;
блок управления;
датчики;
комплект фреонопроводов;
кронштейн;
электропроводка;
руководство по установке со схемой подключения электропроводки.

Также для проведения работ понадобится следующий набор инструментов:

набор ключей;
набор отверток;
плоскогубцы;
дрель;
сверла для работы по металлу и пластику.

Подготовка

Подготовка к установке кондиционера состоит и в подборе места для проведения процедуры. Желательно выбрать место с ровным и чистым полом, так как возможно придется проводить работы под днищем. Еще лучше будет загнать машину на смотровую яму. Также понадобится хорошее освещение по той же причине, так что необходимо озаботиться наличием мощного переносного фонаря.

Перед проведением работ необходимо слить из системы охлаждающую жидкость, а также снять корпус воздушного фильтра. Для удобства работ желательно снять сам фильтр, передний бампер и вентилятор и печку, для чего придется частично разобрать переднюю панель.

Пошаговая инструкция

Установка кондиционера и замена старого охлаждающего устройства на новое могут серьезно различаться. В первом случае необходимо заменить устройство, во втором в том числе подготовить крепления для системы кондиционирования. Для удобства разберем второй случай как более сложный.

Инструкция по самостоятельной установке кондиционера выглядит следующим образом.

Первый шаг — установка опор компрессора, которые монтируются на двигатель автомобиля. Разные модели кондиционеров и автомобилей предусматривают различные схемы установки опор, в большинстве случаев они монтируются на крышку ремня газораспределительного механизма (ГРМ). В крышке нужно дрелью просверлить два отверстия.
Затем с помощью просверленных отверстий нужно прикрутить кронштейн с натяжным роликом и монтировать компрессор.

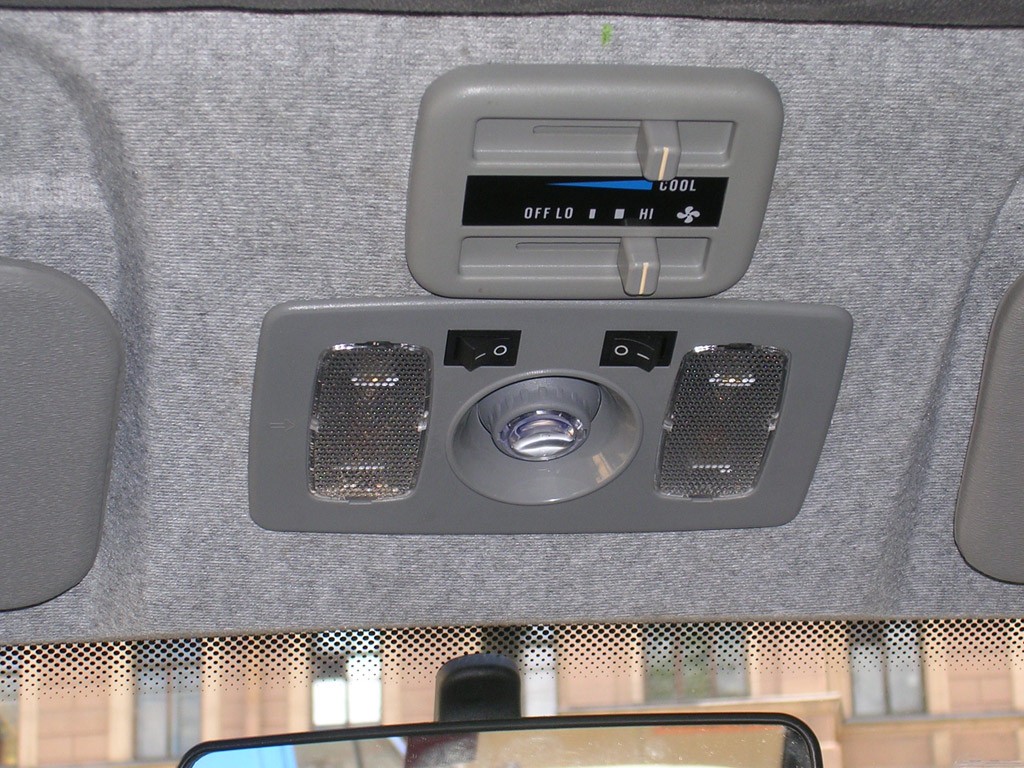

Далее нужно монтировать блок управления на переднюю панель. Если в панели предусмотрено место для размещения кондиционера, то блок управления размещается в нише. В обратном случае необходимо высверлить отверстия в передней панели и монтировать блок.
Монтируется испаритель. Он может быть установлен в салоне автомобиля, но может располагаться и вместе со всей системой в моторном отсеке рядом с перегородкой. Далее нужно соединить корпуса печки и испарителя.
Затем нужно монтировать ресивер-осушитель. Обычно он устанавливается возле штатного автомобильного радиатора и терморегулирующего вентиля.
Все элементы системы кондиционирования нужно соединить электропроводкой и фреонопроводными трубками. Схему подключения проводки и трубок нужно взять из руководства по пользованию автомобилем.

После того, как система собрана, необходимо отправится в сервисный центр и заправить ее фреоном, либо закачать хладагент самостоятельно. Одновременно следует проверить систему кондиционирования на предмет утечек.

Самостоятельная очистка системы кондиционирования

Для очистки идеально подходит специальная активная пена из баллончика.

Пена должна заполнить полости радиаторов кондиционера (он помечен на фото желтым цветом) и отопителя (помечен красным цветом).

Чтобы залить пену в полости радиаторов, производить разборку печки и кондиционера не требуется. Получить туда доступ можно через дренажный патрубок, который находится за пластиковой панелью в ногах у переднего пассажира.

На патрубок надет гибкий резиновый шланг.

Этот шланг надо аккуратно снять и убрать в сторону.

Потом ввести в патрубок шланг очистителя и протянуть вверх, пока он не упрется в полость радиатора. Для слива пены желательно подставить небольшую емкость.

После этого надо завести машину, включить кондиционер, перевести его в режим рециркуляции, выйти из авто и подождать минут 10-15.

После очистки системы желательно поменять салонный фильтр (это даже проще, чем произвести замену воздушного фильтра.

Самодельные варианты

Вполне реально изготовить самодельный кондиционер, который будет довольно эффективным. Для самого простого варианта понадобится пластиковая емкость, небольшой вентилятор (например, компьютерный кулер) и пластиковый трубчатый воздуховод. В крышку емкости врезается вентилятор и рядом воздуховод. Вентилятор подсоединяется к сети 12 вольт. Нужен хладагент. В качестве хладагента используется лед. Вентилятор прогоняет воздух через емкость со льдом, воздух охлаждается и подается в салон. Охлаждение будет работать до тех пор, пока не растает лед.

Простой самодельный кондиционер

Более длительную работу показывает самодельный дополнительный кондиционер из переносной сумки-холодильника. Устанавливается радиатор и небольшой насос, на дно сумки укладывается лед. Вода подает в радиатор, осуществляется теплообмен. Вентилятор засасывает воздух, он охлаждается и подается в салон. Теплоизоляционные стенки сумки-холодильника не дадут льду быстро растаять.

Такие самодельные установки имеют некоторые минусы:

большие габариты (придется пожертвовать целым посадочным местом);
ограниченный режим работы;
повышенная влажность (вместе с прохладным воздухом в салон попадает вода).

Идея создания портативных и автономных климатических установок хорошая, но пока такие устройства не обеспечивают должной эффективности. Только устройства с теплоотводом и компрессором можно назвать эффективными, но они забирают слишком много ресурсов автомобиля. Стоит надеяться, что конструкторы смогут создать в ближайшем будущем действительно эффективные и недорогие переносные автокондиционеры.

Как сделать мобильный кондиционер для автомобиля

Далее рассмотрим два варианта самодельных кондиционеров.

Вариант №1.

Первый из них будет очень простым. Для его изготовления всего лишь потребуется:

Емкость с плотно прилегающей крышкой;
Вентилятор, работающий от сети 12В;
Колено с пластиковой трубы.

Дальше все очень просто – в крышке проделываем два отверстия. В одно из них устанавливаем и закрепляем вентилятор, а во второе – пластиковое колено, которое будет играть роль раструба для выхода охлажденного воздуха. Получиться должна такая конструкция:

Все – «кондиционер» готов, но для охлаждения воздуха потребуется хладагент, роль которого будет выступать лед. Перед поездкой засыпаем его в емкость, накрываем крышкой и ставим в автомобиле.

Действует все так: вентилятор будет нагнетать воздух в емкость, при контакте со льдом, он будет охлаждаться и выходить в салон через раструб.

Такой «кондиционер» — очень прост в изготовлении, и финансовые затраты будут минимальными, но и эффективность его тоже не высокая, да и время действия – незначительное, пока лед не растает, и вода в емкости не нагреется. Но на пару часов хватит.

Вариант №2.

Более «продвинутым» можно считать следующий вариант самодельной установки. В плане затрат она обойдется дороже, но и эффективность ее будет значительно выше.

Для его изготовления потребуется:

Переносная ;
Вентиляторы (можно использовать большие кулера на 12В от компьютера);
Радиатор от салонной печки;
Насос (аквариумный или от системы омыва стекол);
Провода;
Силиконовые трубки;
Штекер для подключения к прикуривателю (можно взять от автомобильной зарядки телефона).

Имея все это можно приступать к сборке:

На дне сумки-холодильника закрепляем подготовленный насос и подсоединяем к его выходу силиконовую трубку. На заборник насоса желательно поставить небольшой сеточный фильтр;

В крышке сумки прорезаем отверстие по размеру подготовленного радиатора;

С внутренней стороны в прорезь устанавливаем радиатор и закрепляем;

Снаружи размещаем вентилятор. Он может быть один или несколько (к примеру, кулеры от компьютера), соединенные в единую конструкцию

При этом важно проследить, чтобы поток воздуха, создаваемый вентиляторами, был направлен в салон, а не в сумку;

Соединяем силиконовой трубкой насос и радиатор. Второй трубопровод следует надеть на выход радиатора и опустить его на дно сумки;

Разводим проводку

Провода от насоса и вентиляторов соединяем и подключаем к подготовленному штекеру. При этом важно не попутать полярность, иначе электроприборы будут работать в обратную сторону.

В итоге должно получиться примерно такое оборудование:

Его после сборки можно немного «облагородить», сделав более презентабельную внешность.

Теперь о том, как все работает. Хладагентом в таком «кондиционере» тоже выступает лед, а также обычная вода. То есть, засыпаем на дно слой льда, а затем добавляем воду, после этого можно включать прибор в работу.

При этом насос начнет качать охлажденную воду, а установленный на заборнике фильтр не даст попасть внутрь мелким частицам льда.

Вода начнет поступать в радиатор, где и будет происходить теплообмен, при котором воздух возле радиатора будет охлажденным. Именно его и будут подавать в салон установленные вентиляторы.

После прохождения через радиатор вода будет стекать снова на дно сумки.

Поскольку у такой сумки-холодильника стенки – термоизоляционные, то лед не так быстро растает, как в первом варианте «кондиционера», то есть он сможет более длительный срок охлаждать воздух. Наличие радиатора обеспечит улучшенный теплообмен.

Дополнительно такой «кондиционер» можно оснастить устройствами, позволяющими менять скорость вращения вентиляторов, то есть сделать, чтобы было несколько режимов работы.

Преимущества и недостатки

Плюсы:

кондиционер пользуется воздухом с улицы
установка внутреннего блока скрыта
может одновременно обслуживать несколько помещений
сборка системы является универсальной
экономный продукт: его соединение с системой вентиляции снижает затраты на оборудование

Минусы:

очень шумно работает
такой кондиционер с точки зрения монтажа и проектирования – крайне сложный агрегат

Функционирование сплит-системы направлено на поддержание оптимального термического режима в комнате, а также на устранение вредоносных микрочастиц, содержащихся воздухе. Существует несколько базовых техник конструирования охлаждающей установки, содержание которых и будет рассмотрено ниже.

Периодичность заправки

В процессе функционирования автокондиционера постепенно происходит частичная утечка хладагента, то есть фреона. Общепринятая норма потерь составляет не более 15%!в течение года. Отсюда следует, что заправить кондиционер в машине можно через каждые 3 года нормальной эксплуатации. Если же в процессе работы возникают утечки и разгерметизация, тогда потребуется дополнительный ремонт и более ранняя заправка.

Если у кондиционера автомобиля имеются повреждения, дефекты или поломки, связанные с интенсивной утечкой хладагента, тогда заправлять его не имеет смысла. Сначала нужно выяснить, что с фреоном и почему он активно расходуется. Устранив проблему, можно возвращаться к привычной периодической дозаправке агрегата.

Существует две наиболее частые причины:

трубки внутри системы были повреждены механическим способом или за счёт образования коррозийных процессов, что привело к потере герметичности;
внутри конденсатора началась коррозия, нарушившая целостность замкнутого контура.

Повреждённый участок не всегда удаётся выявить самостоятельно. Иногда лучше обратиться в сервисный центр, где будет использоваться ультрафиолет для выявления мест утечки. Разобравшись в том, как часто нужно заправлять кондиционер, можно переходить к вопросу выбора хладагента.

Характеристики климатического оборудования

Большая часть моделей климатических систем схожа по параметрам. Все они предназначены для использования на определенных моделях автомобилей. Главное условие – достаточная мощность мотора и генератора. Следующими характеристиками можно описать кондиционер «Фрост» на ВАЗ-2114:

Компрессор приводится в движение от шкива на коленчатом валу. Одним ремнем осуществляется привод генератора и компрессора.
Позволяет поддерживать температуру в диапазоне 9-18 градусов.
Разница между температурой в салоне и за «бортом» составляет 5-12 градусов.
За час производительность около 300 куб. метров.
Вся система работает от постоянного тока напряжением 12 Вольт.
Полезная мощность 2,1 кВт.
В качестве хладагента используется фреон R134A (один из наиболее популярных, применение нашел во всей холодильной технике).
Кроме фреона внутрь заливается масло SP15.

Какова цена установки кондиционера на авто — Авто Мото Спец

Постоянно повышающиеся запросы и требования к комфорту капризных автолюбителей никогда не оставят без работы автосервисы и производителей опционального оборудования. Кому могло прийти в голову еще в 1990 году поставить кондиционер на ВАЗ 2108… Посмотрели бы, как на ненормального, а в сервисе и говорить никто не стал бы. Зато уже в то время в Мицубиси Сигма, к примеру, можно было выбирать между кондиционером и климат-контролем. Климат был опцией и машина стоила дороже на $860. Теперь вернемся в наше время и посмотрим, насколько установка кондиционера на авто стала проще, дешевле и доступнее.

Рекомендуем: лучшие стояночные кондиционеры

Среди лучших кондиционеров для грузового автомобиля и других видов транспорта мы отобрали пять моделей.

Автокондиционер FROST UC5. С монтажом системы можно справиться самостоятельно. В комплекте поставки все необходимое, включая крепеж и шланги 2,5 м. Аппарат, полной мощностью 3 КВт, характеризуется эстетичным дизайном и удобным использованием. Управляют им непосредственно, или при помощи дистанционного пульта. Потребление 30 А при 24 В, и 60 А при 12 В. Прибор заправлен маслом. Заправка хладагентом производится после монтажа.
Автокондиционер FROST UC5.2. Модификация UC5.2 отличается более скромной холодопроизводительностью — 2.5 кВт по сравнению с UC5 — 3кВт. Массо-габаритные показатели не отличаются. Версия может оказаться правильным решением для небольшого грузовика, микроавтобуса, а также при ограниченных возможностях зарядного генератора.
Автокондиционер моноблок FROST UC10. Моноблок, максимальной мощностью 3 кВт, удачно подойдет например как кондиционер на крышу КАМАЗа, и т.п. Установка может производиться самостоятельно. Крепеж, дренажные шланги, и пр. — все прилагается. Существуют 12 и 24 В версии, потреблением 40 и 20 А соответственно. Хорошее оформление, пульт дистанционного управления, трехрежимный функционал: ЭКО, AUTO, F Cool.
Автокондиционер FROST UC10 с медным теплообменником. Как известно, медь имеет больший срок службы, чем алюминий, а также меньшую инерционность, т.е. быстро прогревается и отдает тепло. Алюминиевый теплообменник считается бюджетным. Перед покупкой проконсультируйтесь с продавцом.
Автокондиционер Aero-cool 2600M. Моноблок универсален, но его часто выбирают для спецтехники из-за высоких прочностных характеристик корпуса. Излишеств в дизайне прибор не имеет. Номинальная Мощность прибора (номинальная) —2.6 кВт, а напряжение 12 В и 24 В. Как и предыдущие модели он прост в установке, но больше по габаритам.

Что из себя представляет портативный кондиционер

Если не рассматривать обычный вентилятор на передней панели, который тоже способен охладить разгорячённого водителя, то автономный кондиционер без обмана должен не просто направлять поток воздуха на человека, а хоть как-то этот воздух охлаждать.

Существует несколько способов это сделать, от самых примитивных до тех же, что применяются и в стационарной климатической установке.

Компрессорные автокондиционеры от прикуривателя

Как правило, все подобные устройства представляют собой не более чем обычный обман потребителя. Кондиционер не может работать в замкнутом объёме. Ему надо сбрасывать тепло конденсатора в окружающее пространство, иначе он будет не охлаждать, а нагревать салон при любом режиме работы.

Исключение составляют портативные кондиционеры, выполненные по принципу сплит-систем. Чаще всего они монтируются в люк на крыше кабины.

По сложности такое устройство уже практически ничем не отличается от любого другого автомобильного кондиционера компрессорного типа, который сейчас можно установить на любой автомобиль, включая самые старые модели отечественного производства.

При этом они не требуют работы основного двигателя автомобиля, что положительно сказывается на экологии вовремя, например, ночёвок водителей-дальнобойщиков. Тем более, что во многих странах работа двигателя на стоянке запрещена законодательно.

Что же касается питания от прикуривателя, то мощность этой цепи сильно ограничена, и обычно не превышает 250 ватт в продолжительном режиме.

Говорить о какой-то эффективности в охлаждении салона легкового автомобиля при таком энергопотреблении не приходится.

К тому же основное преимущество автономных систем в виде возможности работы с заглушенным двигателем не реализуется из-за быстрой разрядки аккумулятора. То, что для кондиционирования будет несерьёзной мощностью, для батареи окажется запредельной нагрузкой.

Переносные автокондиционеры испарительного типа

Самая простая схема охлаждения воздуха основана на принципе понижения температуры жидкости при её испарении.

В подобных приборах используется подача воды низкой интенсивности из отдельного резервуара в испаритель, имеющий губчатую структуру, продуваемую электрическим вентилятором.

Воздух при этом одновременно охлаждается и насыщается водяными парами. Высокая влажность в салоне становится основным недостатком данного типа кондиционера.

Помимо того, что в таких условиях пассажирам трудно оценить эффект от понижения температуры, постоянное увлажнение отрицательно скажется на техническом состоянии автомобиля, начиная от обычной коррозии и заканчивая появлением грибков в материалах отделки. Да и температура снизится лишь на единицы градусов, и только вблизи вентилятора.

Об установке климат-контроля

Если коротко, то установка климат-контроля на ВАЗ 2114 является уделом энтузиастов. Рядовые владельцы «четырнадцатых» моделей подобными вещами занимаются крайне редко, ограничиваясь простым кондиционером, последовательность установки которого приведена выше. Причина проста: ставить климат-контроль на далеко не самую новую машину — экономически нецелесообразно.

Чтобы это сделать, потребуется закупить электронные блоки управления отопительной системой. Один или два (в зависимости от того, сколько зон контроля планируется установить). Затем их нужно будет подключить к бортовой сети, для чего в неё потребуется внести серьёзные изменения. Эта задача под силу далеко не каждому водителю. Следовательно, потребуется специалист, услуги которого весьма недёшевы. С учётом всего этого владельцу ВАЗ 2114 следует задуматься: а так ли ему нужен климат-контроль?

Итак, установить кондиционер на ВАЗ 2114 вполне можно своими силами. Всё, что для этого необходимо сделать — купить готовое устройство в любом магазине автозапчастей и тщательно изучить инструкцию по установке. Трудности могут возникнуть лишь на этапе заправки кондиционера. Поэтому заправлять это устройство самостоятельно следует лишь в крайнем случае. Если есть возможность — лучше доверить заправку профессионалам с соответствующим оборудованием.

Общие сведения о монтаже

Обязательно следуйте указаниям из инструкции по эксплуатации, так как в различных моделях кондиционеров имеются свои особенности. Если у вас нет опыта в проведении монтажных работ, лучше доверьте все профессионалам. Но нужно отметить, что цена кондиционера на ВАЗ-2114 немаленькая – от 23 тыс. рублей и выше. И услуга по установке стоит денег, зато будет гарантия того, что монтаж окажется грамотным.

Если у вас есть опыт в ремонте автомобиля, то без проблем справитесь с установкой. Всю работу можно разделить на несколько этапов:

Монтаж испарителя.
Монтаж электропроводки.
Установка конденсатора.
Протяжка шлангов и трубок.
Крепеж электропроводов.
Монтаж компрессора.

На каждом шаге нужно быть внимательным – малейшая ошибка приедет к тому, что кондиционер будет работать неправильно. А наличие микротрещин в трубках вызовет утечку хладагента. Цена кондиционера на ВАЗ-2114 немаленькая, и рисковать таким оборудованием не каждый захочет.

Кондиционер ФРОСТ на ВАЗ 2113, 2114, 2115

чем у нас? Пришлите нам ссылку, мы посмотрим и предложим такую же, и возможно, более низкую, цену.

Введите ваш номер,

и мы вам перезвоним:

Климатическая система представляет собой совокупность отопителя и кондиционера, имеющие общую систему распределения и забора воздуха с единым управлением и предназначена для поддержания комфортной температуры в любое время года в диапазоне до +40°С и +50°С в тропическом исполнении.

Охлаждение осуществляется посредством фреонового холодильного оборудования (кондиционера), встроенного в систему отопления автомобиля (отопителя климатической системы) и соединенного с узлами и деталями автомобиля монтажными и электрическими элементами (монтажный комплект).

Отопитель может быть как штатной комплектации, так и оригинальной. Климатическая система работает в трех основных режимах: охлаждение, нагрев, осушка воздуха.

Последний режим предусматривает работу кондиционера и отопителя одновременно и позволяет при высокой влажности в прохладную погоду (0°С…+10°С) избавиться от запотевания стекол, поддерживая при этом заданную температуру в салоне.

При работе в режиме максимальной нагрузки кондиционер обеспечивает понижение температуры в салоне на 5°С…12°С относительно наружной температуры воздуха в зависимости от интенсивности солнечной радиации, влажности воздуха и количества человек, находящихся в салоне.

Кондиционер представляет собой фреоновую холодильную машину, приводимую в действие двигателем автомобиля.

от двигателя автомобиля

Потребляемая механическая мощность, кВт

(при скорости вращения компрессора 3000 об/мин)

Наименование	Обозначение	Изображение
Компрессор 5Н11	FROST-8110010-10
Конденсатор в сборе с вентилятором и ресивером	2115F-8112010-40
Блок испарителя в сборе	2115F-8116008-10
Ролик натяжной	2112-1006120
Кронштейн компрессора	2115F-8111501-01
Трубка высокого давления №1	2347F-8120171-40
ТТрубка высокого давления №2 с датчиком давления	2347F-8120172-40 FROST-8127312
Трубка высокого давления №3	2347F-8120173-40
Трубопровод нагнетающий	2115F-8120310-01
Трубопровод низкого давления	2115F-8120020-40
Жгут проводов c кнопкой и терморегулятором в сборе	2115F-8127300 FROST-8127102 2114-3710010
Кронштейн крепления ролика натяжителя	2115F-1041084-11
Комплект метизов кондиционера	2115F-M40
Кронштейн генератора	2115F-1041034
Паспорт на кондиционер	2115F
Ремень 4PK1135	FROST-401135

Внимание! Для данного товара обязательна предоплата

Типы конструкций накрышных автокондиционеров

Компрессор и охладитель объединяют в моноблоке, или делают агрегат раздельным. Последний называют сплит-системой.

Моноблок это накрышный электрический автокондиционер, на месте люка. Верхняя его сторона выбрасывает тепло наружу, нижняя направляет холод в кабину. Компактная система удобна в установке и эксплуатации. Она не мешает в салоне, не создает значимого сопротивления воздуха. Моноблок обычно продается заправленный фреоном.

Сплит-система применяется, когда потолок кабины слишком высокий, или установке прибора на крыше мешает спойлер. Блоки разнесены, и соединяются шлангами. Монтаж системы прост, но более трудоемкий чем при моноконструкции.
