Неисправности и порядок самостоятельной замены радиатора отопителя автомашины «дэу нексия»

Демонтаж радиатора печки самостоятельно

Порядок действий при этом следующий:

  1. Необходимо демонтировать напольную центральную консоль для получения удобного доступа к корпусу радиатора.
  2. Со стороны моторного отсека необходимо снять все патрубки, подключённые к отопительному радиатору. Для этого нужно ослабить, а затем полностью выкрутить болты крепежа. Рекомендуется промаркировать патрубки для их последующего правильного монтажа с помощью маркера.
  3. После съёма шлангов с патрубков необходимо закрыть технологические отверстия в корпусе радиатора с помощью ветоши либо резиновыми заглушками для предотвращения вытекания остатков охлаждающей жидкости из его полостей.
  4. На тех автомобилях, где в отопительной системе предусмотрен специальный электроподогреватель салона, необходимо произвести отсоединение его электроколодки, расположенной с левой стороны печки автомобиля и провода «массы».
  5. При действиях снизу авто демонтируется переходное устройство с теплообменника печки.
  6. Далее извлекаются пружинные скобы из металла, которые крепят к кузову кожух корпуса радиатора.
  7. Освобождается фиксатор, расположенный впереди корпуса от радиатора, для чего его нужно слегка потянуть наружу.
  8. Затем корпус изделия вынимается.
  9. Из него демонтируется радиатор печки.

Решение проблемы

Пошаговая инструкция замены радиатора печки на ладе гранте. советы мастеров

Для того чтобы можно было исключить эту проблему, придумали весьма оригинальный способ. Его суть заключается в том, чтобы вернуть слив с обратки на заслонке дроссельного типа в патрубок. До этого слив поступал сразу же в сам бачок. Для того чтобы отремонтировать печку, потребуется тройник. Его можно сделать самостоятельно или найти необходимый тройник можно и в торговой сети, где предлагается большой выбор изделий сантехники.

В этом случае необходимо будет приобрести такие элементы:

  1. Один тройник.
  2. Два штуцера диаметром 20 мм.
  3. Один штуцер диаметром 10 мм.

Теперь производится сборка деталей с применением прокладок. Далее патрубки надевают непосредственно на штуцеры. После этого производят обжим деталей с применением хомутов.

Технология проведения работ состоит в следующем:

  1. Производим обрезку патрубка в обратке обогрева заслонки дроссельного типа. Имеется в виду тот, который непосредственно подводится с верхней части бачка расширения. Надо выдержать расстояние в 5 или 6 см от поверхности бачка.
  2. Теперь со стороны бачка расширительного типа этот патрубок необходимо заглушить. Для этого в шланг можно вставить кусочек прута или болт, совпадающий по размеру с его внутренним диаметром.
  3. Производим обжимание при помощи хомута этого патрубка. Для этого рекомендуется обматывать болт специальной ФУМ-лентой.
  4. Производим разрезание патрубка, который идёт с нижней части бачка расширительного типа. Разрез производим на его вертикальном участке по отношению к горизонту.
  5. В месте, где произведён разрез, проводим укорачивание патрубка на 3 см. Это надо для того, чтобы можно было поставить туда тройник.
  6. Теперь в оба конца патрубка, которые получились после его разрезания, вставляем подобранный тройник.
  7. На штуцер тройника, который остался свободным, следует надеть патрубок обратки, идущий от заслонки дроссельного типа. Напоминаем, что ранее его подсоединяли в верхнюю часть бачка расширения.
  8. Все штуцеры теперь обжимаем при помощи подготовленных хомутов.

Как поменять патрубки печки местами на Нексии? Их менять лучше на двигателе, чем на радиаторе. В итоге подача и обратка на радиаторе поменяются местами. Меняя патрубки, вы можете намного улучшить работу печки.

Теперь вы знаете, как поменять местами патрубки на печке Дэу Нексия.

Альтернативный способ ремонта

Произвести доработку системы отопления в автомобиле Дэу Нексия можно и без установки тройника. Необходимо подготовить свой небольшой кусочек тормозной трубки от Жигулей восьмой модели и произвести замену. Его длина должна составлять примерно 40 см.

  1. Согнуть трубку по контуру расширителя.
  2. Снять патрубок обратки с заслонки дроссельного типа.
  3. Один из концов подготовленной трубки вставить в этот бачок.
  4. Другой конец поменянной трубки соединяем с патрубком на обратке заслонки.
  5. Все соединения зажимаем при помощи хомутов.

Развоздушивание системы

После проведения всех работ следует выгнать воздух из системы. Для этого надо выполнить следующие действия:

  1. Располагаем машину на наклонной плоскости так, чтобы зад её был ниже переда.
  2. Заводим автомобиль и ставим его на ручной тормоз.
  3. Под открытым капотом демонтируем крышку бачка.
  4. Наполняем расширительную ёмкость до максимального уровня.
  5. Наращиваем до 3000 обороты при помощи тросика. При этом другой рукой производим прокачку патрубка, который подходит к самой печке.
  6. Следим за уровнем жидкости в бачке. При её уменьшении производим наполнение его до максимальной отметки.
  7. Проводить такие действия надо до тех пор, пока уровень в бачке будет находиться в одном и том же состоянии.

После того как все ремонтные работы окончены, перед началом поездки проводим контроль уровня жидкости в бачке. Если необходимо, то дополняем его до нужного значения. В ситуации, когда эти процедуры не приносят желаемого результата, производим замену печки Дэу Нексия.

Замена радиатора печки Дэу Нексия

Система обогрева салона Daewoo Nexia спроектирована с расчетом на длительную и бесперебойную работу. Опытные водители данного авто знают, что установленный на заводе радиатор печки выдерживает около 8 лет эксплуатации (не менее 120 000 — 150 000 км пробега).

Разумеется, несмотря на высокую надежность со временем радиатор выходит из строя . Главными проблемами печного радиатора Дэу Нексия являются:

  1. Закупорка протока каналов теплообменника
  2. Нарушение герметичности теплообменника

Официальный мануал по техобслуживанию данного авто рекомендует проводить ремонт печного радиатора полной заменой на новый аналог. Как показывает практика, используемые при заводской сборке радиаторы неремонтопригодны .

Стоит обратить внимание, что радиатор печки Daewoo Nexia спрятан за центральной частью приборной панели. То есть, чтобы добраться до радиатора, мастеру не нужно разбирать полностью все торпедо. Достаточно демонтировать лишь элементы центральной стойки

Достаточно демонтировать лишь элементы центральной стойки.

Процесс замены радиатора печки Daewoo Nexia

  • Останавливаем авто на смотровой яме. Желательно включить ручной тормоз.
  • Спускаемся в яму и демонтируем защиту картера двигателя.
  • Заглядываем под капот и откидываем минусовой клемм от АКБ.

Откручиваем пробку на расширительном бачке охлаждающей жидкости.
Спускаемся в яму и откручиваем пробку на центральном радиаторе системы охлаждения двигателя. Ждем, пока стечет вся охлаждающая жидкость в подставленную заранее емкость

Обратите внимание, двигатель должен быть холодным .
Заглядываем в салон и вынимаем декоративную накладку центральной стойки.

​​​

​​​

  • Демонтируем изношенный радиатор.
  • Ставим на место старого новый радиатор.
  • Проводим сбор узла в обратной последовательности.
  • Заливаем новый антифриз и проверяем работу печки.

Что было использовано в процессе замены радиатора печки Дэу Нексия

  1. Набор ключей
  2. Набор отверток
  3. Плоскогубцы
  4. Емкость для слива антифриза
  5. WD-40
  6. Новый антифриз

Нужен будет и новый радиатор

Обратите внимание, в роли оригинального теплообменника могут использоваться различные виды теплообменников. Чаще всего применяются: N100 с габаритами 182x141x51 и N150 с габаритами 180×138,5×26. Между собой печные радиаторы N100 и N150 полностью взаимозаменяемы, хоть и имеют заметные различия в конструкции

У них совпадают места крепления

Между собой печные радиаторы N100 и N150 полностью взаимозаменяемы, хоть и имеют заметные различия в конструкции. У них совпадают места крепления.

Радиатор печки Daewoo Nexia может быть выполнен из меди или алюминия. Медные радиаторы имеют более высокую цену, но они и служат на порядок дольше алюминиевых аналогов .

Дополнительная информация

Опытному мастеру из специализированного СТО необходимо в районе 3 часов времени, чтобы демонтировать центральную стойку торпедо, заменить радиатор и провести сборку узла с последующей заправкой нового антифриза. Разумеется, мастер из СТО возьмет положенные ему 40-50$ за одну только работу . Если хотите сэкономить, данную работу вполне реально сделать и самостоятельно.

Специалисты отмечают, что практически всегда возникают сложности с отсоединением шлангов на патрубках старого радиатора. По этой причине лучше всего еще перед началом работ щедро обработать крепежные хомуты WD-40.

Также, сложности вызывает болтик крепления крышки защитного кожуха радиаторного отсека. Болтик расположен прямо над тягой рычага переключения скоростей.

Но в целом, замена печного радиатора на Daewoo Nexia вполне осуществима даже на базе рядового домашнего гаража .

Дополнительный отопительный радиатор в автомобиле Daewoo Nexia

Недостаток некоторых моделей данной марки в недостаточном прогреве салона при низких температурах окружающей среды можно устранить установкой дополнительного радиатора печки.

Второй радиатор для печки салона обеспечивает водителю и пассажирам комфортные условия пребывания в авто

Необходимость дополнительной печки

Вторая печка в машине решает задачу создания оптимальной температуры в салоне машины.

Существуют и другие способы разрешения это проблемы:

  1. Установка дополнительной водяной помпы.
  2. Корректировка характеристик термостата.

Однако дополнительное отопительное оборудование в виде второго радиатора проще иных способов позволяет организовать поддержание необходимого теплового режима в салоне автомобиля. Вследствие этого владельцы Daewoo Nexia, как правило, прибегают именно к данному варианту.

Даже самая низкая температура за бортом не будет оказывать влияния на качество обогрева салона, не создавая дискомфорта для водителя и пассажиров.

Порядок установки второго отопителя

Для оборудования Daewoo Nexia дополнительным отопительным радиатором потребуются следующие материалы:

  • радиатор от печки отечественного автомобиля ВАЗ-2106 либо ВАЗ-2109;
  • два отрезка резинового шланга по одному метру каждый;
  • два соединительных тройника;
  • кран шарового типа;
  • два крановых штуцера;
  • десяток металлических прочных хомутов;
  • материал изолон (лучше, если он будет фольгированного типа);
  • уплотнитель дверей от ВАЗ-2109.

Самостоятельная установка дополнительного радиатора осуществляется на эстакаде либо смотровой яме.

Процедура установки предусматривает выполнение следующих этапов работ:

  1. Отключение минусового контакта с клеммы АКБ для обеспечения безопасности проведения ремонта. Разъединение контакта АКБ является обязательным правилом соблюдения мер безопасности.
  2. Слив антифриза либо другой используемой ОЖ с СЖО двигателя в чистую, заранее приготовленную тару. Жидкость можно будет использовать повторно при её удовлетворительном состоянии.
  3. Демонтаж защиты, под которой размещён кожух отопительного комплекса. Для этого необходимо вывернуть болты, которые крепят кожух.
  4. Удаление заслонки, обеспечивающей рециркуляцию в районе дворника с правой стороны, под жабо.

    Установка дополнительного радиатора вынуждает удалить заслонку рециркуляции и отказаться от использования салонного фильтра

  5. Установка дополнительного отопительного радиатора к основному.
  6. Прокладывание изолоном пространства под радиаторами. Второй радиатор размещается несколько выше первого. Под его нижнюю часть помещается резиновый дверной уплотнитель.

    Дополнительный радиатор печки размещается рядом с основным

  7. Закрытие отверстия, которое используется для рециркуляции.

    Отверстие закрывается изолоном

  8. Прокладывание изолоновым слоем пространства между печками, обеспечивая тем самым необходимую теплопроводность.

    Материал используется для увеличения теплопроводности радиаторов печки

  9. Подключение ко второму радиатору приготовленных шлангов.
  10. Их фиксация с помощью хомутов.

    Шланги на тройниках закрепляются металлическими хомутами

  11. Подключение этих шлангов, с использованием тройников, к основным магистралям заводского радиатора отопителя. Место врезки может быть любым.

    Тройники монтируются в разрез основных шлангов

  12. Монтаж шарового крана в доступном месте, чтобы в летний период можно было легко перекрыть подачу ОЖ на второй радиатор отопителя.

    Врезка крана осуществляется в любом месте шланга прямой подачи ОЖ ко второму радиатору

  13. Установка жабо, его крепёж к кузову.

    Жабо являтся защитно-декоративным кожухом, который закрывает отопитель и другие детали подкапотного пространства автомобиля

Подобная доработка действительно обеспечит тёплый салон автомобиля даже при значительных морозах.

Принятые ответы

Для устранения проблемы водителю придётся приобретать новый вакуумный переключатель, так как по отдельности крепёжные планки для него не продаются. Разрушение подшипников электромотора Как уже говорилось выше, центральный вал отопительного электромотора с крыльчаткой подвешен на двух шариковых подшипниках, которые со временем могут разрушиться.

Если это произошло, то водитель после включения печки услышит характерный скрип, постепенно переходящий в громкий скрежет. Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.

После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью.

Проблема решается снятием бардачка и заменой вакуумного переключателя. Кнопки этого модуля выходят из строя довольно редко. Однако необходимость снять блок управления может возникнуть при поломке вакуумного переключателя, о котором упоминалось выше.

Ничего сложного в демонтаже блока нет, и для работы понадобится только плоская отвёртка. Последовательность демонтажа контрольного блока Чтобы извлечь сломанное устройство, разумновоспользоваться рекомендациями опытных ремонтников: Блок управления печкой находится на центральной панели салона Система отопления салона состоит из следующих частей: Он прогревает воздух и обдувает стёкла со стороны салона.

Увеличение температуры воздуха осуществляется за счёт обмена тепла между стенками радиатора и нагревшимся антифризом, который поступает от двигателя.

Нагнетатель представляет собой электрический мотор с вращающимися лопастями. Изменение скорости вращения позволяет регулировать поток поступающего от печки воздуха, делать его более или менее интенсивным.

Она позволяет водителю регулировать работу нагнетателя. Заслонка контролирует все воздушные потоки, проходящие через радиатор, позволяя менять температурный режим в салоне. Устройство располагается в общей конструкции печки.

Этот узел представляет собой пластиковый рычажок, который управляет потоком воздуха. В процессе работы он открывает или закрывает тепловую магистраль радиатора и направляет потоки воздуха в разные зоны салона обдув стекла, зона ног, задняя часть и т. По ним принудительно циркулирует нагретая двигателем охлаждающая жидкость, являющаяся основным источником тепла для печки.

Его технические характеристики следующие: Электродвигатель призван обеспечивать нормальный режим работы печки в любых условиях Вакуумный переключатель печки — это устройство управления заслонками. Водитель из салона может установить комфортный для себя режим работы печки, передвигая рычажки на блоке управления.

Дэу нексия n 150 заслонка печки на стекло

Если же не удаётся направить поток воздуха в нужную область салона, потребуется провести небольшой ремонт. Переключатель тепло-холод или переключатель направления обдува? Возможно, он соскочил или ещё что-то с ним приключилось, подвигай ручку и посмотри, работает ли.

А если обдува — то, скорее всего, соскочил шланг тонкий такой, почти как стержень от ручки , идущий от впускного коллектора в салон под приборку — привод у заслонок вакуумный, а вакуум берётся из впуска по шлангу.

Воздухозаборник принимает нужное количество воздуха, подаёт его в узлы печки — там он прогревается и поступает в салон. Поэтому рекомендуется использовать этот режим только при пересечении местности с сильными запахами свалки, пожары и т. Также не рекомендуется включать рециркуляцию в зимнее время, так как на стёклах начнёт быстро скапливаться и замерзать конденсат. Это сильно затруднит водителю обзор. Основные неисправности печки Выход из строя печки может привести к неприятным для водителя последствиям.

Наиболее сильно это ощущается в холодное время года. При возникновении такой ситуации сначала необходимо точно диагностировать причину неисправностей. Печка слабо нагревает воздух На приводе заслонки может появиться люфт.

При этом печка будет работать в штатном режиме, но из-за люфта заслонка начнёт прогибаться под собственным весом, образуя щель.

Освещение подкапотного пространства. — Daewoo Nexia, 1.5 л., 2007 года на DRIVE2

Привет. По немногу осуществляются идеи, которые были уже давно намечены. Сегодня осуществил одну из них. А именно; установил и подключил плафоны для подсветки подкапотного пространства, в места наиболее подходящие.

Полный размер

Результат.

С внутренней стороны, в капоте Нексии, есть такие вырезы, для установки плафонов.

Полный размер

Вот таких.

Эти плафоны, предназначены для подсветки багажника, и «бардачка». Проводку пролаживал внутри капота. Далее провода вывел возле левой петли

Полный размер

Провода пропустил через гофру и зафиксировал монтажными хомутами.

Плюс пустил через отдельный предохранитель к аккумулятору.

Полный размер

Так.

Минусовой провод, подключил к концевику, который установил возле левой фары.

Полный размер

Концевик в последствии укоротил и перенёс немного ближе к фаре.

Подключил, проверил, всё «гуд»! Капот открываешь, светят, закрываешь, гаснут! Именно так и хотел! Вот как то так! Всем добра!)

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Замена теплообменника отопителя

В «Дэу Нексии» нет необходимости в частой замене радиатора. Это придётся делать лишь при его поломке либо при желании получить более качественное отопление салона. Выработка изделия, как правило, происходит через 6–8 лет интенсивной эксплуатации машины.

Замена компонента потребуется в следующих случаях:

  1. Повреждение изделия, которое проявляется в подтекании ОЖ.
  2. Недостаточный прогрев салона включённой печкой.

Повреждённый компонент необходимо заменить

Расположение компонента

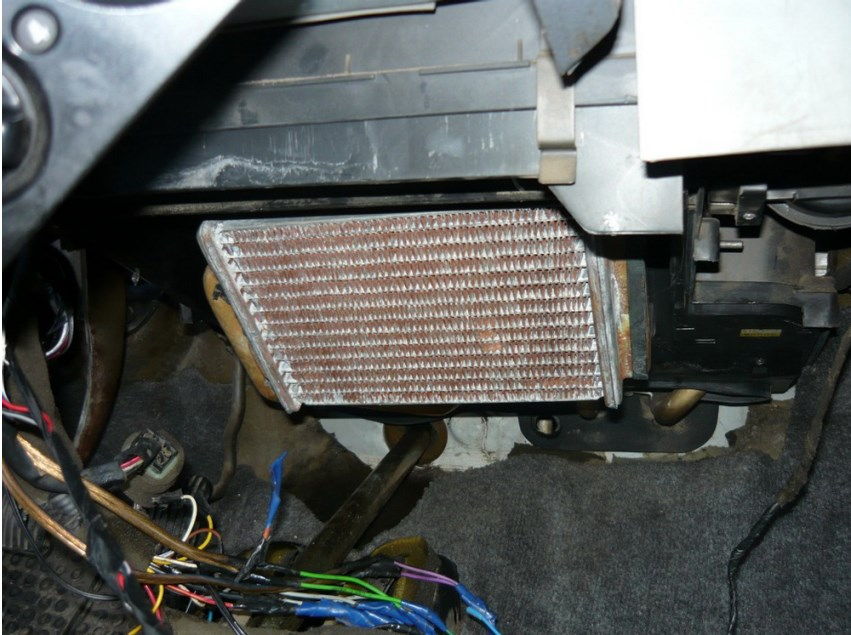

Радиатор отопителя в автомобиле расположен приблизительно по центру салона, за передней панелью (торпедой), в том её месте, где находятся кнопки по управлению вентилятором и температурой в салоне авто. Корпус радиатора печки практически соприкасается с перегородкой отсека силового агрегата.

Отопительный радиатор в автомобиле «Дэу Нексия» расположен за передней панелью управления

Мероприятия по демонтажу радиатора проводятся со стороны моторного отсека, что является наиболее удобным вариантом при его замене. Расположение компонента позволяет произвести эти работы самостоятельно с использованием эстакады или смотровой ямы.

Выполнение съёма детали из салона автомобиля предполагает более трудоёмкие этапы, связанные с демонтажом центральной панели, рулевого колеса и других элементов.

Демонтаж радиатора печки самостоятельно

Порядок действий при этом следующий:

Необходимо демонтировать напольную центральную консоль для получения удобного доступа к корпусу радиатора.
Напольная консоль для удобства доступа к печке снимается

Со стороны моторного отсека необходимо снять все патрубки, подключённые к отопительному радиатору. Для этого нужно ослабить, а затем полностью выкрутить болты крепежа

Рекомендуется промаркировать патрубки для их последующего правильного монтажа с помощью маркера.
Отсоединение шлангов от расширительного бачка и радиатора

После съёма шлангов с патрубков необходимо закрыть технологические отверстия в корпусе радиатора с помощью ветоши либо резиновыми заглушками для предотвращения вытекания остатков охлаждающей жидкости из его полостей.
Входное/выходное отверстия в радиаторе блокируются для предотвращения протекания охлаждающей жидкости

На тех автомобилях, где в отопительной системе предусмотрен специальный электроподогреватель салона, необходимо произвести отсоединение его электроколодки, расположенной с левой стороны печки автомобиля и провода «массы».
При действиях снизу авто демонтируется переходное устройство с теплообменника печки.
Далее извлекаются пружинные скобы из металла, которые крепят к кузову кожух корпуса радиатора.
Освобождается фиксатор, расположенный впереди корпуса от радиатора, для чего его нужно слегка потянуть наружу.
Затем корпус изделия вынимается.
Из него демонтируется радиатор печки.
Извлечение радиатора производится осторожно, для исключения повреждения его кожуха

Установка нового отопительного радиатора

Монтаж исправного радиатора от печки может быть осложнён лишь подключением шлангов на его патрубки.

Сборка печки производится в такой последовательности:

  1. Выполняется обязательная замена всех уплотнительных прокладок патрубков для обеспечения герметичности системы.
  2. Новый исправный радиатор вставляется кожух.

    Радиатор отопления снабжён двумя патрубками — подачей и отводом ОЖ

  3. Производится фиксация радиатора к кузову с помощью новых хомутов.
  4. Подключается специальный переходник радиатора.
  5. Подсоединяются, согласно произведённой ранее маркировке, шланги подачи/отвода ОЖ на патрубки.

    Присоединение всех шлангов к радиатору отопителя

  6. Подключается колодка электроподогревателя радиатора (на тех моделях, где это устройство предусмотрено).
  7. Устанавливается на своё место напольная консоль.
  8. Заливается ОЖ в расширительный бачок.

    Слитую ОЖ можно залить и повторно, но лишь при условии, если она чистая и в ней отсутствуют какие-либо осадочные отложения

  9. Подключается аккумуляторная батарея авто.
  10. Двигатель запускается и производится проверка герметичности и работоспособности отопителя.

Выбор радиатора печки. С какого автомобиля лучше подойдёт Daewoo Nexia?

Как отмечают большинство владельцев машины, родной радиатор отопителя не в полной мере выполняет свои функции. В связи с этим возникает вполне уместный вопрос: какой из радиаторов системы отопления салона может подойти на Нексию, и как отразится на её работе установка этого устройства от другой модели автомобиля?

Можно заменить родную деталь любой. Главное, чтобы её размер и расположение патрубков полностью совпадали с исходной моделью. Например, можно подобрать среди ассортимента фирмы Лузар, при этом необходимо обязательно оценить качество его сборки. Некоторые автолюбители считают, что для отопителя Нексии идеально подходит радиатор печки от автомобиля Lanos, поскольку оба элемента очень похожи внешне. Однако ланосовский немного тоньше, в связи с этим при его установке на Нексию технологические пазы в корпусе печки для крепления радиатора придётся дополнительно прокладывать термостойким уплотнителем. Идеально подходит элемент печки ВАЗ-2106.

Если выбирать между материалами производства радиатора (медь, латунь, алюминий), то здесь среди автомобилистов ходит двоякое мнение. В принципе на работоспособность устройства особо не влияет материал, из которого оно изготовлено, поскольку все они обладают примерно одинаковыми теплопроводимыми свойствами. Главный критерий выбора — это качество исполнения устройства.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Master Plus
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
