Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

p, blockquote 17,0,0,0,0 —>

модулятор ABS (до 04.2001 г.),
модулятор ABS и электронный блок управления ABS/EBD/BA (2WD, с 04.2001 г.),
модулятор ABS (4WD, с 04.2001 г.),
датчик разрежения в контуре вакуумного усилителя тормозов (1AZ-FSE),
усилитель форсунок (1AZ-FSE),
блок реле №7 (R/B №7) (кроме ЗС-ТЕ),
блок реле (R/B №5) №5 (ЗС-ТЕ),
правый передний датчик SRS,
реле свечей накаливания (ЗС-ТЕ),
монтажный блок предохранителей и реле №2 (J/B №2), блок плавки вставок и блок реле №2 (R/B №2),
левый передний датчик SRS.

Блок предохранителей и реле

Расположен в левой части моторного отсека.

p, blockquote 22,0,0,0,0 —>

AM 2 — Замок зажигания	30 А
AM 2, FUEL HTR — Замок зажигания, подогреватель топлива	30 А
RAD №1 — Магнитола	15 А
PWR 2 — Стекло подъемники водителя	30 А
ALT-S — Генератор	5 А
DOME — Освещение салона, лампы местного освещения, подсветка багажного отделения, часы	10 А
HEAD (LH) — Передние фары (левая)	15 А
HEAD (RH) — Передние фары (правая)	15 А
EFI — Система впрыска топлива	15 А
HORN — Звуковой сигнал	10 А
HORN, HAZ — Звуковой сигнал, аварийная сигнализация	15 А
ACC SOCKET, PWR OUTLET — Розетка (багажника)	15 А
EFI — Реле системы впрыска
ST — Реле стартера
HORN — Реле сигнала
HEAD — Реле фар
ENG MAIN — Главное реле двигателя
FAN — Реле вентилятора радиатора
HTR — Реле обогревателя
ALT — Генератор	120А
HTR — Отопитель	50А
ABS — АБС	60А

Блок реле 1

Расшифровка

p, blockquote 26,0,0,0,0 —>

ABS — реле системы АБС
ABS MTR — реле мотора системы АБС
HEAD LO — Предохранитель фар

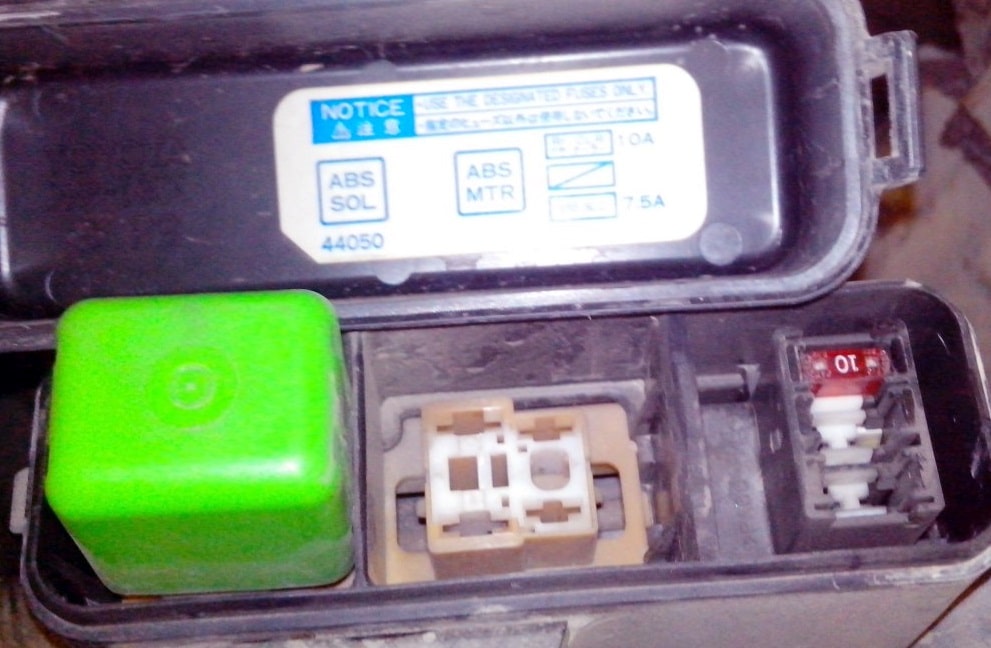

Блок реле 2

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

Отдельно, вне блоков, могут крепится некоторые дополнительные элементы.

Источник

Периодичность замены салонного фильтра Toyota Gaia

Насколько часто нужно менять фильтровальный элемент? По книжке – каждое ТО, одновременно с воздушным и масляным фильтрами. Обычно даже опытные водители придерживаются рекомендаций производителя, особенно если это касается замены моторного масла – с двигателем шутки плохи! А вот с фильтрами ситуация несколько иная. Они могут засориться и раньше, особенно фильтр салона, плотность фильтровального элемента у которого заметно выше.

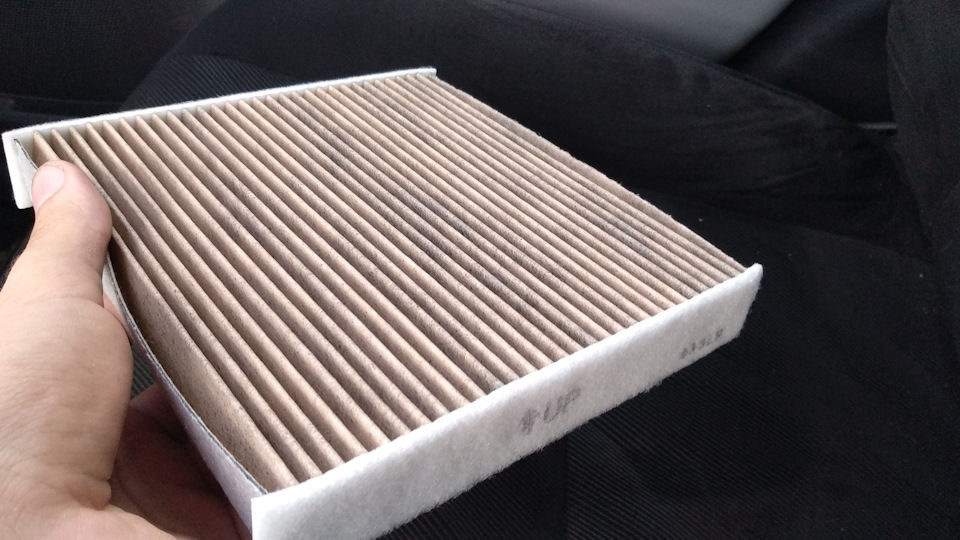

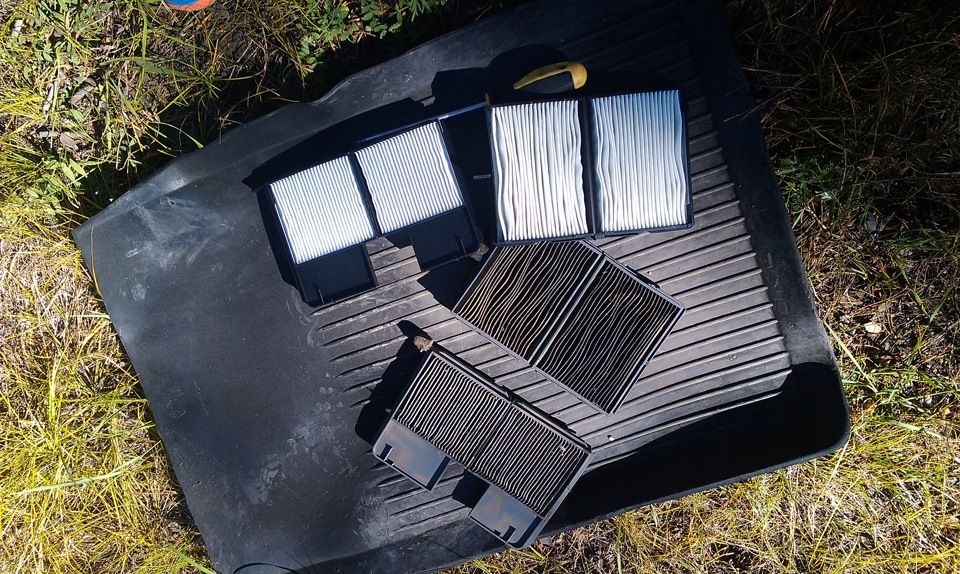

Сравнение чистого и грязного элементов

Впрочем, диагностировать такое состояние достаточно легко. Если окна потеют слишком часто, в салоне появляется запах гнилого, а эффективность работы кондиционера или печки существенно падает – наверняка причина кроется в сильно засорившемся фильтре, который просто не пропускает в салон свежий воздух.

Отсюда – и повышенная влажность, и слабый поток воздуха из дефлекторов, и скопление на фильтровальном элементе органики, которая со временем начинает разлагаться. Так что диагноз здесь один – срочная замена расходника.

Редко, но встречается и противоположная ситуация, когда указанные симптомы не наблюдаются, а при проведении регламентного ТО оказывается, что фильтр находится в удовлетворительном состоянии. В таких случаях можно продолжить его эксплуатацию с проверкой состояния каждые 5 тысяч километров.

Отметим, что лучше выполнить операцию замены, не дожидаясь критического засорения фильтра, чем ездить с практически неработающей системой вентиляции, угрожающей здоровью водителя и пассажиров. Страдать будет и климатическая система (испаритель кондиционера и теплообменник отопителя).

Предохранители и реле Toyota Gaia

Рассмотрены автомобили 1998, 1999, 2000, 2001, 2002 года выпуска.

Блок предохранителей и реле в моторном отсеке.

Расположение компонентов под капотом.

Расшифровка:

1 — модулятор ABS (до 04.2001 г.),

2 — модулятор ABS и электронный блок управления ABS/EBD/BA (2WD, с 04.2001 г.),

3 — модулятор ABS (4WD, с 04.2001 г.),

4 — датчик разрежения в контуре вакуумного усилителя тормозов (1AZ-FSE),

5 — усилитель форсунок (1AZ-FSE),

6 — блок реле №7 (R/B №7) (кроме ЗС-ТЕ),

8 — правый передний датчик SRS,

9 — реле свечей накаливания (ЗС-ТЕ),

10 — монтажный блок №2 (J/B №2), блок плавки вставок и блок реле №2 (R/B №2),

11 — левый передний датчик SRS.

Схема расположения предохранителей и реле в монтажном блоке №2.

Этот же блок в развернутом виде.

Предохранитель	Номинал
1	ECU-В Подушка безопасности, система ABS	7,5 A
2	HAZARD Аварийная сигнализация	10 A
RR CLR Задний кондиционер	10 A
3	AM 2 Замок зажигания	30 A
4	RAD №1 Магнитола	15 A
5	PWR 2 Стеклоподъемники водителя	30 A
6	ALT-S Генератор	5 A
7	DOME Освещение салона, лампы местного освещения, подсветка багажного отделения, часы	10 A
8	HEAD (LH) Передние фары (левая)	15 A
9	HEAD (RH) Передние фары (правая)	15 A
10	EFI Система впрыска топлива	15 A
11	HORN Звуковой сигнал	10 A
HORN, HAZ Звуковой сигнал, аварийная сигнализация	15 A
12	ACC SOCKET, PWR OUTLET Розетка (багажника)	15 A
13	RR CLR Задний кондиционер	10 A
14	ABS (SCL) ABS	7,5 A

В этом блоке расположены следующие реле:

реле системы впрыска
реле стартера
реле звукового сигнала
реле фар
главное реле
реле отопителя
реле вентилятора

Блок реле №7

Блок предохранителей и реле в салоне.

Расположение компонентов салона.

Расшифровка:

1 — реле топливного насоса,

2 — электронный блок управления двигателем,

3 — приемник дистанционного управления центральным замком (с 04.2001 г.),

4 — блок управления камерой заднего обзора (до 04.2000 г.),

5 — центральный монтажный блок,

6 — усилитель аудиосистемы (до 04.2001 г.),

8 — блок управления камерой заднего обзора (с 04.2001 г.),

10 — реле заднего отопителя,

11 — монтажный блок под приборной панелью,

12 — реле центрального замка (до 04.2001 г.),

13 — блок реле в нижней части передней стойки,

15 — CD-чейнджер (до 04.2001 г.),

18 — блок управления системой парковки,

19 — электронный блок управления ABS и 4WD, электронный блок управления ABS (2WD, до 04.2001 г.).

Схема расположения предохранителей в салоне.

Этот же блок в развернутом виде.

Расшифровка:

Предохранитель	Номинал
1	TURN Индикаторы указателей поворота	7,5 А
2	IDLE UP Электронный блок управления двигателем	7,5 А
3	DOOR Замки дверей	30 А
4	STARTER Электронный блок управления двигателем	7,5 А
5	TAIL Габариты подсветка номера	10 А
6	WIPER Стеклоочистители и стеклоомыватели	20 А
7	ECU-IG АБС, система парковки, электронный блок управления системой полного привода	10 А
8	METER АС Кондиционер и отопитель	15 А
9	STOP Стоп-сигналы, дополнительный стоп-сигнал	15 А
10	LITER, RADIO, CIG Часы, радио, проигрыватель компакт дисков, прикуриватель, система управления зеркалами	15 А
11	IG Электронный блок управления двигателем	7,5 А
12	RR DEF Обогреватель заднего стекла	30 А
13	RR HEATER Задний отопитель	10 А
14	FR FOG Передние противотуманные фары	15 А

Для чего нужен салонный фильтр

Молодёжь считает этот автоаксессуар стандартным. Водители со стажем хорошо помнят те времена, когда о фильтре, предназначенном для очистки воздуха в салоне, и слыхом не слыхивали. Более того, часть из них и сегодня придерживается консервативных взглядов и принципиально отказывается от использования СФ, даже если его наличие предусмотрено на автомобиле.

Что ж, вольному – воля. Но забота об экологии и здоровье водителя и пассажиров – это явно некратковременный тренд, и большинство автопроизводителей, включая китайских, уделяет этому аспекту немало внимания. Снижение токсичности выхлопа – только одна из сторон данной тенденции, приобретающей всё более массовые очертания. Улучшение микроклимата в салоне и повышение уровня комфорта для водителя/пассажиров – вот направление, которое сегодня в центре внимания.

Если вы полагаете, что роль СФ в этом мизерна, то глубоко ошибаетесь. Тотальная автомобилизация населения планеты – это суровая реальность. Много автомобилей – много выхлопа, пыли, грязи и вони. Попробуйте пройтись улицами городских автомагистралей в часы пик, когда 8-12-полосные дороги до самого горизонта покрыты нескончаемой паутиной транспортных средств! Больше одного квартала вы вряд ли выдержите. Между тем доказано, что пешеход вдыхает в три-пять раз меньше вредных веществ, чем водитель. Так что бороться с загрязнённостью воздуха нужно, и эта обязанность как раз и возлагается на внутрисалонные фильтры.

Новый расходник для Toyota Gaia

Хотите защитить себя от пыли и множества аллергенов органического и минерального происхождения? К вашим услугам противопылевой фильтр, отсеивающий частицы размером с микрон. Не желаете дышать смрадом от впереди едущего КамАЗа? Вот вам угольный аналог!

Первые стоят относительно недорого, поскольку состоят из одного слоя синтетического фильтровального материала, сжатого «гармошкой» и опоясанного жёсткой пластиковой или мягкой картонной рамкой. Плотность материала может быть разной, и это влияет на обеспечиваемую фильтром степень защиты, а также на пропускную способность изделия.

Угольный вариант имеет слой с активированным углём, способным впитывать и нейтрализовать на молекулярном уровне многие летучие вещества, включая СО и другие газы, присутствующие в выхлопе. Стоимость улучшенного фильтра намного выше при одинаковом или даже меньшем ресурсе.

Так что автовладелец всегда должен решать дилемму – платить больше и защищать себя и пассажиров более качественно, или минимизировать свои траты за счёт ухудшения микроклимата в салоне.

Где находится салонный фильтр на моей Toyota Sienna?

Итак, давайте начнем нашу страницу с описанием расположения салонного фильтра на вашей Toyota Sienna. В зависимости от года выпуска вашего автомобиля и серии фильтр можно найти в трех разных местах, теперь мы подробно рассмотрим эти места.

Фильтр салона, расположенный в моторном отсеке

Чтобы найти салонный фильтр вашей Toyota Sienna ?, мы предлагаем вам взглянуть на боковую часть моторного отсека, на самом деле, это одно из самых популярных мест для производителей автомобилей. Просто потому, что именно здесь расположен воздухозаборник Toyota Sienna. Именно здесь ваш автомобиль будет подавать воздух в ваш салон. В большинстве случаев он находится чуть ниже ветрового стекла, на уровне вентиляционных отверстий, вы можете получить к нему доступ через капот вашего автомобиля, он будет в пластиковом ящике.

Фильтр салона, который находится под перчаточным ящиком Toyota Sienna

Второе возможное место для установки салонного фильтра на вашей Toyota Sienna — под перчаточным ящиком вашего автомобиля. Это наименее труднодоступное место, вам просто нужно лечь и заглянуть под перчаточный ящик, и вы должны распознать черный ящик, содержащий фильтр пыльцы, просто отсоедините его, чтобы получить доступ к фильтру.

Фильтр салона, который находится под приборной панелью вашего Toyota Sienna

Наконец, последнее место, где можно найти салонный фильтр на вашей Toyota Sienna, находится под приборной панелью, чтобы получить к нему доступ, вам придется вынуть перчаточный ящик, который обычно удерживается зажимами или винтом. Как только это будет сделано, вы должны увидеть черный ящик, в котором он находится.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

p, blockquote 6,0,0,0,0 —>

реле топливного насоса,
электронный блок управления двигателем,
приемник дистанционного управления центральным замком (с 04.2001 г.),
блок управления камерой заднего обзора (до 04.2000 г.),
центральный монтажный блок,
усилитель аудиосистемы (до 04.2001 г.),
ТВ-тюнер (до 04.2000 г.),
блок управления камерой заднего обзора (с 04.2001 г.),
блок реле №1 (R/B №1),
реле заднего отопителя,
монтажный блок под приборной панелью,
реле центрального замка (до 04.2001 г.),
блок реле в нижней части передней стойки,
реле АСС,
CD-чейнджер (до 04.2001 г.),
датчик замедления,
блок управления SRS,
блок управления системой парковки,
электронный блок управления ABS и 4WD, электронный блок управления ABS (2WD, до 04.2001 г.).

Блок предохранителей

Монтажный блок предохранителей находится в нижней части панели приборов за защитной крышкой.

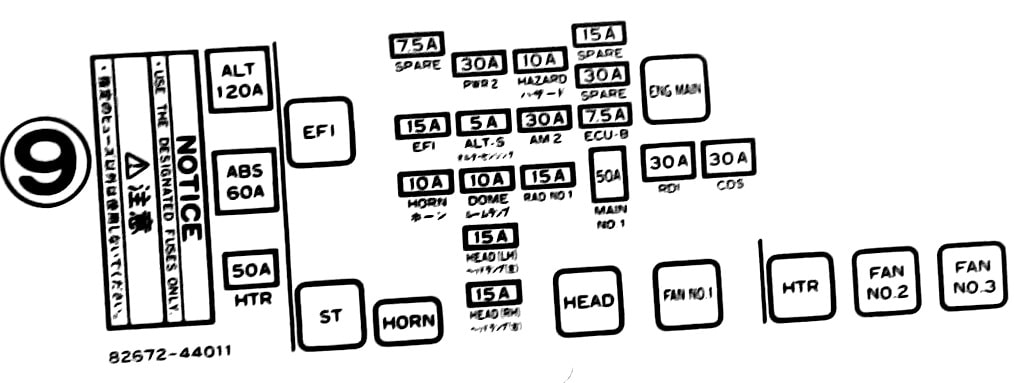

Пример схемы с крышки блока

Обозначение

p, blockquote 13,0,0,0,0 —>

1	7,5A TURN — Индикаторы указателей поворота
2	7,5A IDLE UP — Электронный блок управления двигателем
3	30A DOOR — Замки дверей
4	7,5A STARTER — Электронный блок управления двигателем
5	10A TAIL — Габариты подсветка номера
6	20A WIPER — Стеклоочистители и стеклоомыватели
7	10A ECU-IG — АБС, система парковки, электронный блок управление системы полного привода
8	15A METER АС — Кондиционер и отопитель
9	15A STOP — Стоп-сигналы, дополнительный стоп-сигнал
10	15A LITER, RADIO — Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя, система управления зеркалами
11	7,5A IG — Электронный блок управления двигателем
12	30A RR DEF — Обогреватель заднего стекла
13	10A RR HEATER — Задний отопитель
14	15A FR FOG — Передние противотуманные фары
40А AM1 — Группа питания контактор замков зажигания
30А POWER — Стеклоподъемники

Замена салонного фильтра своими руками

На большинстве современных автомобилей фильтр салона устанавливается в непосредственной близости от вентилятора, нагнетающего забортный воздух в блок отопителя и далее в воздуховоды. Чаще всего это место за перчаточным ящиком, ближе к центру торпеды. На Toyota Gaia фильтровальный элемент расположен за панелью, но уже со стороны водителя. Впрочем, это не сильно влияет на сложность процедуры. Более того, именно на этой модели данная операция выполняется едва ли не проще всего.

Расположение салонного фильтра в этом авто

Из инструментов понадобится… да ничего не понадобится! Вам нужно будет только прочистить посадочное место от мусора, и удобнее всего это делать с помощью пылесоса.

Поскольку мы будем иметь дело с сильно запылённым аксессуаром, работать лучше в перчатках, а если вы – аллергик, то ещё и в респираторе (хотя данной категории водителей, а также людям, страдающим легочными заболеваниями, от этой процедуры лучше отказаться).

Пошаговая инструкция по замене салонного фильтра Toyota Gaia:

устанавливаем автомобиль на ровной площадке, фиксируем затяжкой стояночного тормоза;
открываем водительскую дверцу;

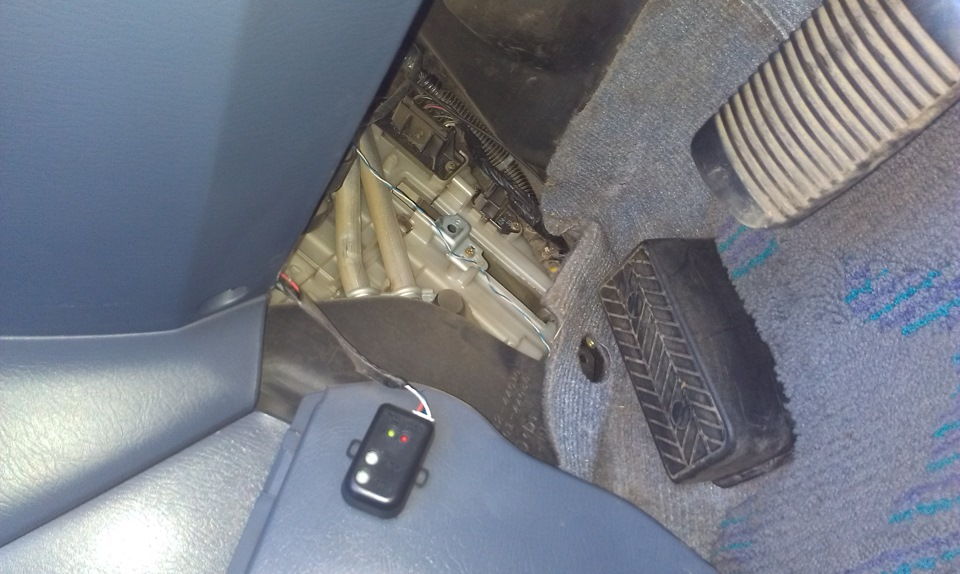

между педалями сцепления и тормоза можно увидеть люк, за которым и располагается СФ;
отщёлкиваем пару фиксаторов по бокам и открываем крышку;
берёмся рукой за торец фильтра и тянем в сторону пассажира;
чистим полость пылесосом;
оцениваем состояние фильтровального элемента, если оно не внушает доверия – меняем аксессуар но новый;
устанавливаем на место крышку.

Даже если выполнять эту операцию впервые, вполне можно уложиться в 10-15 минут. Приноровившись, замену можно осуществить буквально за секунды, если не производить чистку посадочного места – а делать это нужно, иначе при первом же включении обдува весь мусор снова окажется на фильтре.

https://www.youtube.com/watch?v=cr5NdLuoT54

Практика очистки/промывки салонного фильтра пригодна только в отношении обычных фильтров, с угольными такой фокус не проходит. Впрочем, производители настоятельно не рекомендуют использовать восстановленные расходники, но если сильно хочется, то один раз такую операцию выполнить можно. Но не больше, поскольку качественно промыть «гармошку» всё равно не удастся.

Как заменить салонный фильтр в моей Toyota Sienna?

Наконец, теперь мы увидим как заменить салонный фильтр в вашей Toyota Sienna? Тем не менее, это довольно обычный шаг, его нужно делать в нужное время, чтобы избежать осложнений на вашем автомобиле.

Когда менять салонный фильтр на Тойота Сиенна?

Большой вопрос для большого числа владельцев Toyota Sienna заключается в том, когда заменять этот фильтр, потому что мы знаем, что вы должны менять его каждые 20,000 XNUMX километров; не стесняйтесь проконсультироваться с нашей страницей содержания относительно удаления светового индикатора обслуживания; тем не менее, по салонному фильтру это совсем другой вопрос. Его следует заменять каждый год, если вы регулярно пользуетесь автомобилем, или каждые два года, если вы едете за город и совершаете только короткие поездки. Этот фильтр предназначен для фильтрации вредных частиц воздуха, аллергенов и выхлопных газов. Не стесняйтесь заменять его чаще, если вы едете по городу.

Как снять салонный фильтр на моей Toyota Sienna?

И последнее, но не менее важное: последний шаг, который обязательно привлечет вас к этой публикации, — как снять салонный фильтр с вашей Toyota Sienna? Этот шаг на самом деле очень простой

После того, как вы нашли место для фильтра, все, что вам нужно сделать, это отсоединить коробку, в которой он находится, и осторожно вытащить ее. Вынимая его, будьте осторожны и внимательно посмотрите, в каком направлении он расположен (вы часто найдете стрелку, указывающую направление воздуха), поэтому не забудьте расположить новый фильтр в том же направлении

Вам просто нужно закрыть и снова закрепить коробку, и вы закончите замену салонного фильтра вашей Toyota Sienna

Вынимая его, будьте осторожны и внимательно посмотрите, в каком направлении он расположен (вы часто найдете стрелку, указывающую направление воздуха), поэтому не забудьте расположить новый фильтр в том же направлении. Вам просто нужно закрыть и снова закрепить коробку, и вы закончите замену салонного фильтра вашей Toyota Sienna.

Чтобы найти больше советов по Toyota Sienna, взгляните на Тойота Сиенна категория.

Поиск неисправности в цепи включения муфты компрессора

Смотрим электрическую схему климат-контроля.

И видим, что реле включения муфты кондиционера, интегрировано в монтажный блок, который расположен в салоне автомобиля. Проверили предохранитель GAUGE 15A — целый.

Нужные нам разъёмы: 1B (контакт 2) и 1G (контакт 4) расположены с обратной стороны блока.

Реле включается минусом с блока управления климат-контроля (разъём 1G 4-ый контакт, сине-жёлтый провод). Проверили, минус, при нажатии кнопки AC, есть. Плюс на включение муфты компрессора выходит со 2-го контакта разъёма 1B (черный провод). Плюса нет. Разбираем монтажный блок.

Подгорели силовые контакты реле включения муфты компрессора кондиционера. После его замены, кондиционер заработал.

Точно такую же неисправность можно встретить на автомобилях Toyota Nadia, Toyota Ipsum, таких же годов.
