Pandora lx 3297 инструкция для автосигнализации

Модельный ряд сигнализаций Пандора и их достоинства

Модели сигнализаций Pandora с автозапуском или без него, которые по своим характеристикам и отзывам являются наиболее прогрессивными среди конкурентов:

dxl 3000;
dxl 3210;
3210i;
dxl 3910 pro;
dx50;
3500.

При грамотном и своевременном обслуживании охранный комплекс прослужит до 10 лет.

Технические характеристики

Автосигнализации Пандора отличаются от своих конкурентов высоким качеством деталей и защищенностью от считывания и перехвата кода. Большинство брелоков выполнены из ABS-пластика, что делает их устойчивыми к ударам. Все стыки корпуса герметичны, а кнопки имеют специальные ограничители. Это позволяет не допустить попадания влаги на электронные компоненты передатчика и снизить нагрузки на механизм нажатия.

Блок управления производится из герметичного пластика. К нему, как и у других систем, подключаются все необходимые датчики и контроллеры через водонепроницаемые многопиновые коннекторы. Такое решение снижает вероятность окисления контактов и уменьшает периодичность технического обслуживания. В последних моделях архитектура платы и микросхем была переработана, что позволило добиться высокой скорости отклика на команду пульта управления. Также обновленная схема увеличила срок службы устройства.

Многие последние модели помимо большого количества функций выпускаются вместе с меткой. Установленная радиометка позволит снизить вероятность угона, включая такую разновидность похищения авто, как «хайджек».

Основные возможности

Сигнализации Pandora оснащены большим количеством различных функций, к примеру, «турботаймером» и «антихайджеком».

Основные возможности автосигнализаций с обратной связью:

Поддержка использования радиометок и управления через приложения. Это позволяет отказаться от больших брелоков.
Большинство датчиков встроены внутрь блока управления. Это упрощает монтаж и делает его более быстрым.
Настройка системы делается программным методом, а не аналоговым. Этим достигается высокая точность и скорость работы.
Использование в схеме большого количества полупроводниковых элементов, что делает контроллер энергосберегающим и меньшим по размерам.
Возможность подключить дополнительные радиомодули.
Быстрое и простое обновление ПО через USB-интерфейс.
Возможность применения в качестве метки специальных часов от Pandora.

Пример работы приложения Pandora

Корректировка рабочего состояния брелока

Порой могут возникнуть как довольно банальные ситуации, так и очень сложные. Когда происходит уменьшение рабочего диапазона брелока, то явной причиной некорректного действия системы может стать батарейка, уровень зарядки которой снизился. Та же самая ситуация может произойти, когда жидкокристаллический экран внезапно потускнел. Если же светодиод либо экран не светится, тогда придётся осуществить замену батарейки.

Если же выяснилось, что причина самой поломки кроется не в зарядке устройства, то вы можете осуществить программирование брелока, который предназначен для управления автомобильной сигнализацией, то есть вы должны будете провести синхронизацию системы. Порой встречаются случаи, когда противоугонное устройство забывает систему брелока, а для того, чтобы команды система снова начала воспринимать, придётся сделать запись брелока к автомобильной сигнализации.

Правила установки и эксплуатации Пандора на автомобиле

в пандоре lx 3297 есть базовый блок, которые должны подвергаться ремонту только опытным специалистом, потому что если водитель начнет что-то делать, то может запросто нарушить работу всей сигнализации;
необходимо как можно лучше закрепить все элементы системы, потому что из-за температуры, вибрации или ускорения, они могут повредиться или же вообще открепиться;
ремонт системы dxl необходимо проводить при выключенных приборах, а еще желательно отключить аккумулятор, потому что вполне возможет сбой;
монтаж can-шины также стоит проводить при полном отключении всех приборов;
сирены сигнализации рекомендовано ставить только под капот, но так, чтобы на них не попадала вода и грязь, а также, чтобы предотвратить нагревание от других приборов;
не рекомендуется прилаживать провода в тех местах, в которых возможно трение или нагревание;

Водитель может рассчитывать на то, что в случае поломки автосигнализации, производители обязательно займутся ремонтом или же заменят систему. Потребитель может лишиться права на обслуживание, если:

закончился гарантийный срок эксплуатации продукта;
были нарушены правила эксплуатации, транспортирования или хранения системы;
были обнаружены повреждения системы после монтажа или эксплуатации при небрежном обращении;
обнаружены повреждения в результате плохой настройки или же регулировки;
была замена составных устройств на устройства, которые не были рекомендованы производителем;
отсутствуют заполненные свидетельства установки или гарантийный талон.

Срок эксплуатации данной системы составляет 3 года. Гарантийный талон должен выглядеть вот так:

Если хоть один пункт не будет заполнен, то это может привести к различным проблемам, потому что именно из-за этого водителю могут отказать в помощи или ремонте. Необходимо проконсультироваться со специалистами, по поводу выбора автосигнализации, а также подробнее узнать о форме заполнения всех необходимых документов.

Ремонт автосигнализации после окончания гарантийного талона может быть проведен только за счет потребителя, после договоренности между сторонами. Многие водители выбирают именно данную систему, потому что она дает возможность почувствовать некую безопасность за свою автомобиль, поэтому популярность компании-производителя увеличивается после каждой покупки.

Изготовитель данной продукции гарантирует соблюдении всех правил по установке и эксплуатации автосигнализации, поэтому данное изобретение может использоваться только в соответствии с инструкциями.

Человек, который устанавливает сигнализацию Pandora LX 3297, должен в обязательном порядке заполнить свидетельство об установке, потому что в случае его отсутствия могут возникнуть непоправимые проблемы. Если же система выйдет из строя по вине установщика, то производитель обязуется провести полный монтаж за собственный счет.

Как пользоваться сигнализацией пошаговая инструкция

Перед применением сигнализации руководство рекомендует:

изучить инструкцию;
установить устройство;
изучить брелок и предназначение его кнопок;
выполнить программирование брелока и пульта управления.

Только после выполнения перечисленных пунктов можно приступить к полноценному использованию охранной системы.

Брелок управления

С его помощью активируются и деактивируются практически все доступные функции. Реализуется это через нажатия определенных кнопок или их комбинаций.

Обозначение символов и кнопок на брелоке

Чаще всего основной брелок управления с обратной связью оснащен пятью клавишами и жидкокристаллическим дисплеем. Какие кнопки за что отвечают и их комбинации детально расписаны в инструкции по эксплуатации.

Например кнопки Pandora DXL5000 выполняют следующие функции:

активация охраны;
деактивация сигнализации;
переключение между режимами и отключение режима «Паника»;
состояние системы;
специальная кнопка SOS.

Pandora DXL5000

Жидкокристаллический дисплей Pandora DX50 имеет много пиктограмм, обозначение которых можно увидеть в инструкции.

Программирование брелока

Запись брелока в блок управления осуществляется с помощью сервисной кнопки «Валет».

Для того чтобы правильно настроить пульт управления необходимо выполнить такие шаги:

Выключить зажигание.
Включить брелок.
Найти кнопку «Валет» и с ее помощью ввести ПИН-код. Для каждой цифры необходимо выполнить соответствующее количество нажатий.

Кнопка Valet

После ввода одного значения необходимо дождаться светового сигнала и только потом переходить к следующей цифре. Для ввода кода отводится 20 секунд.

Некоторые модели Pandora имеют немного другой принцип программирования:

— DXL3210; — DXL3000; — DXL1870i.

Чтобы прописать их в блок управления нужно выполнить такие шаги:

Выключить зажигание.
Нажать один раз на кнопку «Валет».
Все кнопки на брелоке зажимаются до моргания дисплея или звукового сигнала.
Запись считается завершенной, если сигнализация один раз «пикнет».

Принципы настройки автозапуска

Охранные комплексы Pandora позволяют настроить автоматический старт мотора по CAN двумя способами:

— по таймеру; — по температуре.

Настройка осуществляется с брелока нажатием кнопок.

По таймеру

В этом случае, чтобы автоматически заводить автомобильный двигатель в определенное время, нужно выполнить такую последовательность шагов:

Зажать кнопку включения «F» и нажатиями дойти до иконки «вентилятор».
Кратким нажатием на кнопку отключения нужно войти в режим настроек автозапуска.
Выбираем нужное меню с помощью F.
Кнопками включения и выключения выставляется установочное время запуска, суточный таймер и время прогрева.
Пролистать до конца списка возможных настроек и подтвердить изменения.

Автозапуск по таймеру успешно настроен. Уведомления о пуске двигателя и его остановке поступят на пейджер.

По температуре

Активировать старт мотора по температуре можно только в том случае, если охранный комплекс оснащен соответствующим датчиком.

Алгоритм действия схож с настройкой для запуска по таймеру:

Нажать F и дойти до «вентилятора».
Кнопкой отключения войти в настройки автозапуска и с помощью «F» кликнуть на нужное меню.
Клавишами включения и отключения установить температуру старта и остановки при достижении конкретных значений.
Пролистать до конца меню и подтвердить изменения.

Кнопка «valet»

Сервисная клавиша «Валет», как и у других охранных систем, предназначена для выполнения:

— аварийного отключения охраны; — программирования блока управления; — сброса настроек.

Располагается она чаще всего в отсеке для предохранителей. Сама клавиша окрашивается в красный цвет.

Управление системой по телефону

Контроль охранной системы с телефона поддерживают не все модели Пандоры. Для управления сигнализацией она должна иметь GSM-модуль.

К моделям с поддержкой сотового контроля относятся:

— DXL 5000 Pro; — DX 5200; — DXL 3970 PRO; — DXL 3945 PRO; — DXL 3910 PRO и другие.

Полный перечень моделей с GSM-модулем размещен на официальном сайте. Управлять «сигналкой» можно как с помощью СМС-команд, так и с использованием фирменного приложения.

Телефон позволяет:

— настраивать автозапуск; — дистанционного запускать двигатель; — блокировать и разблокировать пуск ДВС и другие.

Инструкция по программированию брелка с обратной связью

Охранная система Пандора с двухсторонней связью представлена моделями: DX-90 B, DX-70, 40, 50B, 90L. Настройка пульта не займёт у вас много времени. Для того чтобы перепрограммировать брелок пошагово выполняйте инструкцию.

Войдите в меню программирования, использую кнопку «Валет». Для этого снимите автомобиль с охраны и выключите зажигание. Войдите на первый уровень привязки, единожды нажав на «Valet». Прозвучит короткий сигнал сирены, один раз вспыхнет красный индикатор на коммутаторе.
Нажмите и удерживайте одну секунду вместе три клавиши пейджера (на пульте с ЖК-дисплеем до короткого звукового сигнала, на коммуникаторе без экрана – до потухания светодиодного индикатора).
Отпустите кнопки. Если все действия были совершены правильно, то брелок с дисплеем издаст два коротких звуковых сигнала, прозвучит один писк сирены блока управления.
Таким же образом пропишите оставшиеся пульты. Это надо сделать не позднее двадцати секунд.
Для выхода из режима записи однократно нажмите «Валет». Индикатор загорится красным, а затем зелёным цветами. Включите и выключите зажигание автомобиля.

Инструкция по эксплуатации

Перед настройкой и использованием сигнализации автолюбитель должен установить в пульт управления рабочую батарейку. Для этого необходимо демонтировать заднюю крышку коммуникатора, в свободный отсек вставить источник питания, соблюдая полярность.

Брелок управления

Полноценное использование всех функций сигнализации Пандора DX50 возможно только путем привязки коммуникатора.

Для включения пульта нажимают и удерживают кнопку 3 в течение трех секунд. Об успешной активации сообщит мелодичный сигнал коммуникатора.

Описание клавиш главного и дополнительного пультов Пандора DX50

Обозначение кнопок и иконок на брелоке

Перечень индикаторов на дисплее устройства:

Символ отправки команд.
Индикатор текущего состояния подключения к центральному узлу.
Еще один значок, определяющий связь с блоком управления. Для автосигнализаций, оснащенных GSM-модулями.
Индикатор GPS-приемника. Символ горит при активировании устройства и определении координат транспортного средства. Если индикатор мигает, то вычисление местоположения невозможно.
Значок состояния режима защиты сигнализации.
Включение охранного режима.
Индикатор защиты дверных замков.
Значок остатка горючего в бензобаке.
Символ охранной зоны капота.
Индикатор запущенного силового агрегата.
Значок защитной зоны, работающей от контроллера движения.
Символ напряжения батареи.
Лампочка температуры силового агрегата, салона и воздуха.
Индикация текущего времени.
Символ работы осветительных приборов автомобиля.
Элемент защитной зоны багажного отделения.
Блокиратор двигателя.
Индикация заряда батарейки в коммуникаторе.
Значок штатной тревоги.
Символ стояночного тормоза.
Элемент зажигания, определяющий функционирование этой охранной зоны.
Индикатор работы контроллера чувствительности.
Включен режим бесшумной охраны.
Значок действия предпускового обогревательного устройства.
Индикатор настройки сигнализации.
Символ использования таймерных каналов.
Включена опция бесшумной работы коммуникатора.
Индикатор запроса текущего состояния сигнализации, а также входа в меню событий.
Включена функция технического обслуживания охранного комплекса.

Обозначение иконок на экране пульта Пандора DX50

Настройка и программирование

В соответствии с руководством по применению, привязка новых брелоков выполняется так:

Производится вход в первый уровень настройки сигнализации, программирование коммуникаторов производится последовательно.
На корпусе брелока зажимаются три кнопки. Их надо удерживать в таком состоянии 1 секунду до момента, пока пульт не издаст мелодичный сигнал. После этого клавиши отпускаются. Если программируется второй коммуникатор, то диодный индикатор на нем отключается.
При правильной привязке пульт воспроизводит двойной сигнал, срабатывает сирена противоугонного комплекса. Можно программировать следующее устройство, но интервал между настройкой должен быть не больше 20 секунд. Для записи ключей-меток выполняются аналогичные действия.
Для выхода из меню привязки нажимается кнопка аварийного режима Валет. Светодиод сигнализации будет моргать красным и зеленым.
Затем надо включить и отключить зажигание.

Особенности управления противоугонными опциями DX50 Пандора.

Правила установки и эксплуатации Пандора на автомобиле

в пандоре lx 3297 есть базовый блок, которые должны подвергаться ремонту только опытным специалистом, потому что если водитель начнет что-то делать, то может запросто нарушить работу всей сигнализации;
необходимо как можно лучше закрепить все элементы системы, потому что из-за температуры, вибрации или ускорения, они могут повредиться или же вообще открепиться;
ремонт системы dxl необходимо проводить при выключенных приборах, а еще желательно отключить аккумулятор, потому что вполне возможет сбой;
монтаж can-шины также стоит проводить при полном отключении всех приборов;
сирены сигнализации рекомендовано ставить только под капот, но так, чтобы на них не попадала вода и грязь, а также, чтобы предотвратить нагревание от других приборов;
не рекомендуется прилаживать провода в тех местах, в которых возможно трение или нагревание;

закончился гарантийный срок эксплуатации продукта;
были нарушены правила эксплуатации, транспортирования или хранения системы;
были обнаружены повреждения системы после монтажа или эксплуатации при небрежном обращении;
обнаружены повреждения в результате плохой настройки или же регулировки;
была замена составных устройств на устройства, которые не были рекомендованы производителем;
отсутствуют заполненные свидетельства установки или гарантийный талон.

Срок эксплуатации данной системы составляет 3 года. Гарантийный талон должен выглядеть вот так:

Ремонт автосигнализации после окончания гарантийного талона может быть проведен только за счет потребителя, после договоренности между сторонами.

Многие водители выбирают именно данную систему, потому что она дает возможность почувствовать некую безопасность за свою автомобиль, поэтому популярность компании-производителя увеличивается после каждой покупки.

Как включить / отключить звук

В процессе пользования охранной системой может возникнуть вопрос, как включить звук на сигнализации Пандора для возврата прежнего функционала. Такая необходимость может возникнуть в ситуации, когда вы случайно выключили опцию, или произошел временный сбой в работе. Отметим, что в зависимости от модели охранной системы выполнение поставленной задачи возможно с помощью брелка, а иногда с применением мобильного приложения.

Рассмотрим действия для звука пульта и сирены по отдельности (на примере модели 3900).

Как включить / выключить на брелке

Для начала разберемся, как включить звук на брелке Пандора, если по какой-то причине он был отключен. Сделайте следующее:

Нажатиями кнопки F выберите пункт с изображением двух нот в квадрате.

Коротко жмите на кнопку открытым замком.

Если стоит вопрос, как отключить звук на брелке Пандора, сделайте первый шаг, но кликните на клавишу с закрытым замочком.

Как включить / отключить на сирене

На автомобилях с охранной системой Pandora часто устанавливаются сирены, предназначенные для отпугивания злоумышленников. В зависимости от комплектации он бывает двух типов — автономная (со своим АКБ) или неавтономная (питается от аккумулятора автомобиля). Цель устройства в том, что отпугнуть злоумышленников и информировать их о скором прибытии органов правопорядка и самого автовладельца.

При этом необходимо знать, как включить сирену на сигнализации Пандора и выключить его в случае необходимости. В большинстве случаев это делается с помощью брелка. Пройдите следующие шаги:

Жмите на пункт F до раздела с рупором.

Кликните на закрытый замок для входа.

С помощью клавиши F выберите пункт с символом динамика.
Кликните на закрытый замок в течение секунды, а потом с его помощью установите картинку с незачеркнутым динамиком.
Жмите на восклицательный знак для сохранения данных. На многих брелках он находится рядом с иконкой RFM.

При желании можно отключить сирену Пандора полностью или убрать только предупредительные сигналы. Для этого пройдите первые три шага рассмотренной выше инструкции, а потом с помощью замков (открытого и закрытого) выберите изображение зачеркнутого динамика. Здесь имеется два варианта:

с одним полукругом — выключены предупредительные сигналы;
с двумя полукругами — отключены все сигналы.

Если это необходимо, можно отключить звук сигнализации Пандора только при постановке на охрану. Это можно сделать с помощью брелка или мобильного телефона.

Чтобы включить сигнализацию без звука, сделайте следующее:

Жмите на клавишу с закрытым замком больше одной секунды.

На телефоне наберите 10*.

Для снятия с охраны без звука жмите на клавишу с открытым замочком и удерживайте ее более чем 1 с. При использовании мобильного устройства наберите 00*.

Зная, как отключить сирену Пандора, вы сможете убрать звуковое оповещение на сигнализации, когда в нем нет необходимости. В дальнейшем опцию легко включить с помощью брелка. Такая опция может потребоваться, когда машина оставляется на ночь на охраняемой стоянке, возле многоквартирного дома или в гараже. Перед тем как отключить звук на Pandora DXL, убедитесь в наличии нормальной связи автомобиля и брелка, чтобы своевременно увидеть попытку угона. Проверьте приходят ли уведомления на телефон и показывает ли приложение местоположение. И по возможности желательно включить опцию активной охраны авто.

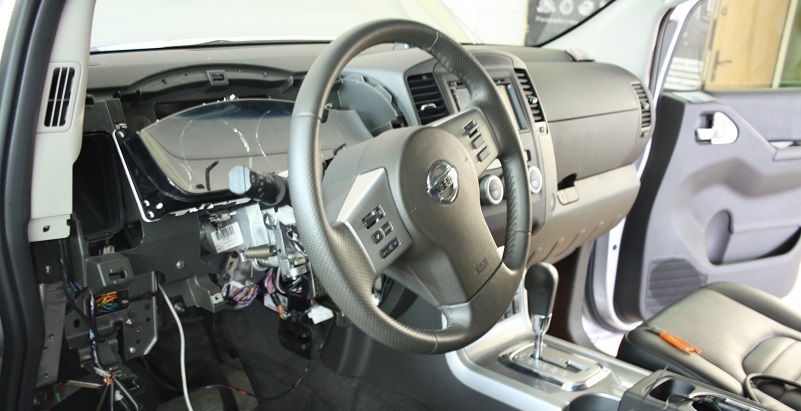

Как правильно установить?

Монтаж системы своими руками должен производиться при отключенном аккумуляторе, чтобы не допустить замыкания проводов и поломки оборудования. Предварительно необходимо выключить все электроприборы и зажигание. Чтобы обесточить бортовую сеть, от аккумуляторной батареи отсоединяется провод с минусовым контактом.

Схема подключения

Фото карт подсоединения охранного комплекса:

1 часть электросхемы подключения микропроцессора

2 часть карты соединения проводов с блоком управления

Пошаговая инструкция

Алгоритм действий по установке:

Производится снятие комбинации приборов в салоне автомобиля. В зависимости от конструктивных особенностей транспортного средства эта процедура будет отличаться, но в любом случае потребуется демонтаж декоративной облицовки в салоне авто. При снятии, от устройства надо отключить все разъемы с проводами. За панелью приборов должен находиться CAN-интерфейс, к нему впоследствии будут подключаться все провода автосигнализации.
Выполняется снятие нижней части торпеды салона. В результате получения доступа к ОBD-колодке производится подключение цифровой шины.
В свободном пространстве на панелью приборов выполняется установка микропроцессорного устройства. Для его монтажа можно выбрать место за вещевым ящиком или магнитолой. Запрещено расположение модуля рядом с источниками помех, высоких температур и влаги. Чтобы не допустить попадания капель жидкости внутрь устройства, его необходимо разместить разъемом вниз. Дополнительно блок можно обмотать поролоном для предотвращения негативного воздействия вибраций.
Фиксация микропроцессорного модуля осуществляется с использованием пластиковых стяжек.
Установка сервисной клавиши выполняется в салоне автомобиля максимально скрыто. Ее надо разместить так, чтобы у потребителя был свободный доступ, когда он находится на месте водителя. Можно дополнительно обмотать кнопку и провод изолентой штатного цвета, это обеспечит ее маскировку.
Монтаж приемопередатчика осуществляется в салоне транспортного средства. Его необходимо разместить максимально высоко, чтобы обеспечить качественную передачу импульсов. В близости с антенным модулем не должно находиться электронных устройств и металлических изделий, поскольку они приведут к появлению помех. Из-за этого радиус действия сигнализации будет значительно ниже. Поверхность лобового или заднего стекла перед выполнением установки необходимо предварительно очистить и обезжирить.
Все дополнительные контроллеры и микрофон устанавливаются в салоне автомобиля, в моторном отсеке их размещать не нужно. Исключение составляет только датчик температуры.
Если используется дополнительное устройство, то его необходимо разместить под капотом, на головке блока цилиндров или патрубке системы охлаждения. Микрофон нужно установить так, чтобы в месте его монтажа не было источников глушения звука. Дополнительный датчик удара ставится в салоне машины, в центральной части кузова.
На капот устанавливается концевой переключатель. Если устройства были докуплены, то они ставятся на двери, а также багажный отсек.
При дополнительном использовании сирены оборудование устанавливается под капотом автомобиля. Для ее размещения необходимо выбрать скрытое место, не подверженное воздействию высоких температур или влаги.
После установки выполняется подключение всех элементов к блоку управления и цифровому интерфейсу. Прокладка проводов производится под декоративной обивкой салона, подальше от движущихся деталей и элементов.

Канал «Auto Install» рассказал об особенностях самостоятельного монтажа противоугонной системы на примере автомобиля Мазда.

Характеристики брелоков

В процессе выбора характеристики брелока не играют решающей роли, но они требуют внимательного подхода – это ключевой элемент, с которым владельцу машины придется взаимодействовать чаще всего.

Брелоки систем LX 3257/3297,DXL: 3210, 3500i, 3700 и 3930 относятся к классическим и ничем не примечательным элементам. Они оснащены дисплеем, имеют возможность обратной связи и классический для торговой марки Пандора дизайн.

DXL 3900. Брелок выделяется благодаря креативному дизайнерскому оформлению в стиле hi-tech и инверсному дисплею. Отображает всю возможную информацию о машине. Кнопка «SOS» может быть запрограммирована на отправление сообщения на мобильный хозяина транспортного средства.

Благодаря модулю GSM система отправит СМС вашим близким, если транспортное средство в опасности или отсутствует возможность звонка с вашего телефона. GPS-модуль гарантирует быструю ориентацию в любой местности.

DXL 5000. Дизайн близок к стандартному, но брелок оснащен кнопкой «SOS».

DXL 5000 new. Не выделяется оригинальным внешним видом, но способен функционировать на диапазоне 868 мГц, в то время как другие – на 433 мГц, что делает его надежным и безопасным.

Современные брелоки Пандора оснащены светодиодным индикатором состояния, показывающим сигналы в тех цветах.

Значок в виде одиночных мгновенных вспышек красного цвета свидетельствует о включенном охранном режиме, поочередное мигание красного и зеленого говорит о снятии с охраны и включенном иммобилайзере, оранжевая вспышка – использование кнопки «VALET» и т.д.
