Как обойти иммобилайзер без ключа

Обход иммобилайзера типа VATS

Для тех владельцев, автомобили которых защищены блокировкой двигателя типа VATS, предусматривается ключ зажигания с резистором внутри.

Для запуска мотора, технология VATS должна задать определенное сопротивление резистора. Иначе заблокируется не только стартер, но даже и топливный насос.

  • изначально определите параметры резистора. Обычно его сопротивление лежит в пределах — 390 — 11800 Ом. Нужно приобрести похожую деталь (допустимое отклонение — 5%);
  • определить где находятся провода, которыми подключен VATS. Обычно это два тонких проводника, подводимых к рулевой стойке. Они чаще всего проходят внутри кембрика, белого, оранжевого или черного цвета;
  • Ниже приведена схема, посредством которой можно «обмануть» систему VATS. Чтобы подключить обходчик, обрежьте любой провод;

Следует помнить – в продаже существует множество самых разных моделей иммобилайзеров. Есть и бес ключевые обходчики. Это по-настоящему интересные устройства, но, чтобы описать все существующие методы, одной статьи недостаточно.

Применение дополнительного ключа

Это является самым простым и недорогим способом, когда можно обойтись без приобретения дополнительной техники. Так, вы сможете отключить любой вид сигнализации, даже тот, который не имеет собственного блока для обхода, и все отлично может работать.

Подобный метод обхода может пригодиться для более современной модели транспортного средства.

Самым популярным вариантом исполнения подобной “переделки” является всего лишь прикрепление либо закрепление ключа под обшивку панели, в месте работы иммобилайзеров, чтобы его невозможно было заметить. Однако такой способ намного понижает безопасность транспортного средства.

Модификации обходчиков Starline

Основной линейкой обходчиков Starline является семейство ВР. На текущий момент базовой и наиболее распространенной версией можно назвать BP-02. Это модификация, располагающая минимальным набором средств для выполнения дистанционной идентификации через транспондер. Эту версию постепенно вытесняет более технологичный обходчик иммобилайзера «Старлайн ВР-03», главным отличием которого стало обновление антенны и ее провода, что улучшило качество взаимодействия между чипами.

Самым же современным представителем этой линейки является ВР-05. Среди особенностей данного модуля можно отметить поддержку технологии Smart Key. Для автомобилей с такой системой предусматривается интегрированный источник питания 3В. Заслуживает внимания и модуль F1 – это уже совместная разработка StarLine и Fortin. Этот обходчик характеризуется универсальностью в плане возможностей установки в разных автомобилях. Прошивка его чипа, в частности, делает возможной интеграцию устройства в Renault, Toyota, Hyundai, Kia, Chevrolet, Nissan и т. д.

Как правильно пользоваться

Перед использованием модуля обхода блокиратора двигателя пользователь должен выполнить процедуру обучения устройства.

Настройка производится так:

  1. В автомобиле выключается зажигание, для этого ключ переводится в положение «Off» замка.
  2. Пользователь должен найти кнопку входа в сервисный режим обслуживания автосигнализации. Если установка противоугонной системы выполнялась на станции техобслуживания, то расположение клавиши необходимо уточнить у мастеров. Обычно кнопка устанавливается скрытым образом под панелью приборов и зачастую замаскирована под один из жгутов со штатной проводкой.
  3. Для входа в меню обучения нужно нажать 14 раз на клавишу. В зависимости от модели противоугонной системы, количество «кликов» может отличаться. Этот нюанс пользователь должен уточнить заранее в сервисной документации.
  4. В течение пяти секунд после последнего нажатия на кнопку входа в сервисный режим обслуживания пользователь должен включить зажигание. В результате начнется процесс обучения модуля обхода блокиратора. Если за 5 с пользователь не активирует систему зажигания, процедура начинается заново. В общей сложности обучение обходчика может занять примерно пять минут. На протяжении процедуры сирена сигнализации может время от времени срабатывать с трехсекундным интервалом.
  5. При успешной процедуре обучения противоугонная система сработает двумя сигналами, в противном случае их количество составит 4 шт.

Модификации обходчиков и их отличия

Модели систем обхода для сигнализаций A91 и других версий с шинами CAN/LIN:

  1. ВР-02. Самая простая версия устройств, позволяющая обойти блокировку двигателя для автозапуска. Модуль используется для автоматической передачи кода штатного электронного ключа при дистанционном старте мотора. Чтобы устройство могло работать, пользователю потребуется дополнительный транспондер с меткой внутри, его придется заказать и дилера или в специализированном центре.
  2. ВР-03. Еще одна модель, работающая с RFID-системами. Имеет стандартную комплектацию и все описанные особенности и преимущества.
  3. ВР-05. Аналогичная модель, требующая использования дополнительного штатного ключа зажигания. Основное ее отличие — возможность работы с системами Смарт Кей. Установка модуля допускается на транспортные средства с цифровыми шинами.
  4. ВР-06. Более усовершенствованный вариант модуля обхода, работающий с цифровым закодированным сигналом. Для питания электронного транспондера Смарт Кей используются батарейки мощностью 3,3 В. Модуль обхода может работать с классическими ключами зажигания и любыми видами считывателей.
  5. F1. Главная особенность данной модели состоит в том, что она сочетает в себе сам обходчик, а также интерфейс CAN с большим количеством дополнительных выходов управления. Для эксплуатации модуля не понадобится ключ либо чип, этот процесс производится в автоматическом режиме. Программное обеспечение обходчика F1 можно обновить через Сеть, дистанционно, а при необходимости пользователь может расширить базу моделей авто, которые поддерживает устройство.
  6. Starline Fourteen EVO Key. Основная особенность этой модели состоит в том, что она позволяет разблокировать электроцепи для запуска двигателя, но оставляет руль в заблокированном состоянии. Устройство поставляется в небольшом корпусе, что позволяет произвести его скрытый монтаж практически в любом месте салона. Данная модель является универсальной, поскольку может работать с любыми системами зажигания.

Обход иммобилайзера, если у вас один ключ с чипом

Одним из вариантов обхода ИММО является размещение чипа в петле антенны штатного устройства. Машина будет заводиться любым ключом. В этом случае блокируется штатный иммобилайзер, что снижает защищенность транспортного средства. Но есть вариант с сохранением функции штатного устройства.

Для этого транспондер нужно поместить в считыватель обходчика, а к проводу управления модулем подключить розовый кабель и 1 из свободных каналов охранной системы, имеющий маркировку «Гибкое программирование». В этом случае можно запустить двигатель в течение 60 секунд с момента снятия авто с охраны. Если сделать это не удалось, то попытку повторяют: ставят на сигнализацию, снимают и заводят.

Как обойти защиту

Чтобы обойти модуль иммобилайзера, можно пойти на простые, но кардинальные меры. А именно полностью отключить противоугонную систему.

Но это не совсем разумное решение. Ведь в случае отключения иммобилайзера запуск мотора будет заблокирован. То есть ситуацию следует рассматривать с несколько иного ракурса.

Для обхода защиты нужно перепрограммировать блок управления.

За счет перепрошивки он будет работать вне зависимости от того, имеется в авто иммобилайзер, или нет.

Либо есть другой вариант. Это подключение специально обходчика-эмулятора.

Такой метод позволяет обойти защиту, но при этом не сильно вмешиваться в электропроводку авто.

При необходимости выполнить обход иммобилайзера, используются специальные модули. Их требуется подключить к блоку управления, который отвечает за работу системы запуска автомобильного двигателя.

Тут можно выделить 2 типа этих модулей. Это VATS и RFID.

Так что будьте внимательными, и выбирайте подходящий, соответствующий вашему транспортному средству, модуль-обходчик.

Модуль RFID

Начнем с более актуального для российского рынка модуля. Этот обходчик-эмулятор выполнен в виде удлинителя с таким же самым ключом, который служит для передачи данных от ключа на антенну защитной системы авто.

Главная особенность рассматриваемого модуля заключается в его возможности включать и отключать иммобилайзер по мере необходимости. Тем самым злоумышленники не смогут проникнуть в авто и запустить мотор, используя обычный скопированный ключ.

В блок системы обхода встраивают специальную кольцевую антенну;
внутри антенны находится кодовый ключ;
два конца от антенны подключаются к модулю иммобилайзера в замке автомобильной системы зажигания;
тем самым образуется второе кольцо;
расстояние между этими антеннами важно сделать минимальным, поскольку сигнал может оказаться слишком слабым;
между выводами подключается выключатель;
для выключателя важно выбрать максимально секретное место размещения;
в схему включается реле на 12 В, которое будет отвечать за управление активацией и деактивацией иммобилайзера.

В итоге получается, что создаваемый сигнал от кодового ключа будет непосредственно поступать на модуль системы зажигания, где стоит сам иммобилайзер. При этом сигнала будет хватать для сканирования.

Смысл работы предельно просто. Нужно нажать на скрытую кнопку, тем самым создав имитацию сканирования ключа. Теперь ключ вставляется в замок зажигания, и двигатель запускается.

Если хотите, выключатель в схеме можно и не использовать. Тогда нажимать секретку не придется.

Модуль VATS

Этот модуль считается более простым в исполнении. Но при этом правильное подключение позволит обойти чип иммобилайзера не менее эффективно, нежели предыдущий вариант.

Для запуска моторов применяют ключи, имеющие специальные резисторы. Именно сопротивление этих резисторов и выступает как данные, позволяющие или не позволяющие запустить двигатель.

Для обхода такой системы, защищающей от угона, вместо ключа подключается резистор к проводам иммобилайзера, имеющий требуемые параметры сопротивления.

Для этого требуется разобрать конструкцию рулевой колонки, найти провода и соединить их с обходчиком VATS.

Здесь нужно выполнить такие процедуры:

  • разобрать колонку и отыскать нужные провода;
  • разрезать один из проводов;
  • с помощью омметра сделать замеры сопротивления ключа зажигания;
  • включить зажигание;
  • затем установить один контакт измерительного прибора на конец отрезанной проводки;
  • второй конец омметра соединить с неразрезанным проводом;
  • измерить сопротивление и записать данные (до 2 символов, идущих после запятой);
  • если параметры совпали, ищите резистор с требуемыми значениями;
  • лучше использовать резистор переменного типа;
  • два конца разорванного проводка соединяются с реле Н3;
  • один конец резистора идет к реле;
  • второй к концу цельного провода;
  • обмотку реле теперь подключите плюсом напрямую;
  • минус идет на сигнализацию.

При такой схеме подключения обходчик будет включаться при отключении сигнализации. Это позволит выполнить запуск, ничего не сканируя.

А при активации сигнализации обходчик выключится. Любая попытка запуска со стороны злоумышленника окажется неудачной.

Но если вы не разбираетесь в этих вопросах, ничего не смыслите в автомобильной электрике, заниматься установкой обходчика самостоятельно настоятельно не рекомендуется.

Делитесь своим опытом использования иммобилайзеров, а также их обхода.

Оставляйте комментарии, задавайте актуальные вопросы на этот счет.

Watch this video on YouTube

Всем спасибо за внимание!

Не забывайте подписываться, оставлять отзывы и рассказывать о нашем проекте своим друзьям!

Самостоятельное изготовление обходника

Если у вас нет возможности приобрести модуль обхода иммобилайзера, то его можно сделать своими руками. Для того чтобы сделать его своими руками вам понадобятся только три предмета, такие как:

  • Чип второго ключа;
  • Проволока;
  • Реле;

Также вам понадобится при изготовлении обходчика своими руками терпение для угадывания количества витков. С самого начала нужно изготовить катушку для замка зажигания и ключа с чипом, а после этого подсоединить их к реле. При изготовлении катушки для замка зажигания нужно намотать провод на стандартную катушку. Количество витков может колебаться от десяти до пятидесяти. Для изготовления катушки нужен цилиндрический предмет, диаметр которого немного больше замка зажигания. В качестве цилиндрического предмета можно воспользоваться скотчем. Итак, для изготовления катушки своими руками вам понадобится:

  • Скотч;
  • Изолента;
  • Трансформаторная проволока.

Теперь рассмотрим алгоритм изготовления катушки своими руками:

  1. Отрежьте кусок изоленты, размер которой должен составлять около 15 сантиметров;
  2. Намотайте изоленту на скотч, причем липкая сторона должна быть вверху;
  3. Намотайте проводок поверх изоленты, сделав около десяти витков;
  4. Немного надрежьте изоленту и заверните ее наверх;
  5. Снимите изоленту и обрежьте лишнее;
  6. Припаяйте к проводам проводку и обклейте ее изолентой.

Дальше нужно установить полученную катушку на замок зажигания. Для изготовления катушки для ключа нужно намотать проволоку на ключ, а количество витков должно находится в пределах от семи до двадцати. После этого обмотайте катушку изолентой и соберите всю конструкцию вместе.

Да Нет

На сегодняшний день практически все иномарки, продающиеся в России оборудованы системой — штатный иммобилайзер

. Суть этой системы заключается в том, что автомобиль можно завести только «родным» ключом, который прописан в «мозгах» автомобиля. Это своего рода система опознавания «свой — чужой». И делается это для того, чтобы исключить запуск двигателя автомобиля простой болванкой или напрямую — замыканием проводов.

Когда наступает ответственность собственника автомобиля при ДТП?

Кто несет ответственность за совершенное ДТП? Если человек, управляющий автомобилем в момент совершения аварии одновременно является и его собственником, то вывод очевиден. Виновником будет признан владелец (он же человек, находившийся за рулем авто в момент аварии). В этом случае собственник (он же водитель) отвечает за свои действия согласно административному, гражданскому или уголовному кодексу в зависимости от последствий аварии.

Внимание! Если у вас возникнут вопросы, можете бесплатно проконсультироваться в чате с юристом внизу экрана или позвонить по телефонам: +7 (499) 938-53-67 Москва; +7 (812) 425-62-04 Санкт-Петербург; +7 (800) 350-29-86 Бесплатный звонок для всей России. Но нередко возникает ситуация, при которой управляет транспортным средством родственник, коллега, друг или просто знакомый. Кто будет нести ответственность за совершенное деяние в этом случае? Законодательная база РФ гласит, что ответственность ложится на того человека, который находился за рулем в момент совершения ДТП и управлял им на законных основаниях (доверенность, наличие фамилии водителя в полисе ОСАГО, праве аренды и т.д.)

В данном случае, собственник не несет ответственности за последствия ДТП и причиненный ущерб

Кто будет нести ответственность за совершенное деяние в этом случае? Законодательная база РФ гласит, что ответственность ложится на того человека, который находился за рулем в момент совершения ДТП и управлял им на законных основаниях (доверенность, наличие фамилии водителя в полисе ОСАГО, праве аренды и т.д.). В данном случае, собственник не несет ответственности за последствия ДТП и причиненный ущерб

Но нередко возникает ситуация, при которой управляет транспортным средством родственник, коллега, друг или просто знакомый. Кто будет нести ответственность за совершенное деяние в этом случае? Законодательная база РФ гласит, что ответственность ложится на того человека, который находился за рулем в момент совершения ДТП и управлял им на законных основаниях (доверенность, наличие фамилии водителя в полисе ОСАГО, праве аренды и т.д.). В данном случае, собственник не несет ответственности за последствия ДТП и причиненный ущерб.

Административная ответственность собственника при ДТП наступает при передаче управления лицу, которое находится в состоянии алкогольного опьянения, и составляет 30000р и лишение права управления ТС для собственника на срок от 1,5 до 2 лет (КоАП 12.8 ч2). Если же водитель не получал водительского удостоверения  или лишен ВУ, то штраф для собственника авто в этом случае составит 30000р согласно статье 12.7 КоАП.

Какие существуют системы работы штатного иммо

Все штатные «противоугонки» работают по одной из двух систем, а именно:

  1. RFID (Radio Frequency Identification). Такие системы заключаются в том, что внутри ключа располагается специальный чип, который связан с иммобилайзером. В ситуации если устройство не определяет этот ключ, то двигатель не заводится. Системы этого типа относятся к европейским и азиатским машинам.
  1. VATS (Vehicle Anti-Theft System). Система, ориентированная на «американцев» отличается более высокими требованиями (резистивным сопротивлением и прочими характеристиками). Только когда все условия будут выполнены, блок управления позволяет завести двигатель.

Система VATS считается самой сложной для обхода, так как в процессе производства таких устройств постоянно совершенствуются технологии. Например, шифрование в таких устройствах уже не 40-битное, а 80-битное, в результате чего, обойти такой иммо будет крайне сложно.

Полезно! Для того чтобы произвести отключение штатного иммобилайзера, работающего по системе VATS достаточно определить показатель сопротивления резистора. Обычно оно колеблется в диапазоне 400-11800 Ом. Если вы его определите, то все что останется – это подобрать деталь с таким же показателем.

Сегодня самые популярные устройства оснащены именно такими блоками (VATS), например, иммобилайзер Старлайн i95. Но отчаиваться не стоит, так как та же фирма, которая производит лучшие иммо, на сегодняшний день, занимается изготовлением и самых качественных обходчиков.

Двигатель не заводится из-за иммобилайзера?

Привет. Сегодня хотел рассказать о штатной сигнализии(иммобилайзер ), которая устанавливается на автомобили заводом изготовителем. Кратко затронуть принцип работы, поломки и их устранение, связанные с иммобилазером. Разберем иммобилайзер на примере автомобилей семейства ВАЗ.

Краткая справка. Иммобилайзер- штатное противоугонное устройство, предназначенное для блокирования блока управления двигателя , в случае попытки несанкционированного запуска двигателя, при выходе с завода все иммобилайзеры находятся в не обученном состоянии. Затем перед продажей производят их активацию. В случае автомобилей семейства ВАЗ в комплекте идут 2-а черных( рабочих) ключа и один красный(обучающий).

На последних моделях, касаемо, Vesta и Х-Rey в комплекте один ключ рабочий с кнопками и второй обучающей без кнопок.

Иммобилайзер осуществляет обмен данными с электронным блоком управления (ЭБУ) двигателем.

Иммобилайзер разрешает или запрещает запуск двигателя. Если считывание с рабочего ключа прошло успешно, то запуск разрешен. В случае попытки завести не снимая с охраны, иммобилайзер блокирует работу бензонасоса, системы зажигания , стартера.

На 2110-2115, Калинах и Нивах Шевроле устанавливался иммобилайзер АПС-4 и АПС-6. На Приоре иммобилайзер уже встроен в блок электропакета.

При обучении ключа информация в виде кода прописывается в eeprom (еепром- это энергонезависимая память, сохраняющая данные да же при отключенном питании) блока управления двигателем. С самом же иммобилайзере так же есть eeprom, в котором прописывается информация о двух обученных ключах. Таким образом получается комплект: ключи, иммобилайзер, ЭБУ.

Как писалось выше в случае неправильной работы иммобилайзера автомобиль просто не запустится. Следует выделить ряд причин из-за чего может произойти сбой в работе штатной сигнализации:

  • Сильно усаженный аккумулятор. В этом случае в eeprom может прописаться электронный мусор и двигатель не запуститься;
  • Обучающий ключ следует держать подальше от замка зажигания, так как он может снова занести код в еепром;
  • Поломка блока иммобилайзера. Блок иммо может сам занести коды в ЭБУ и дигатель не запуститься.

На приборном щитке имеется индикации штатной сигнализации в виде значка

машинки с ключом:

  • При включении зажигания лампочка индикации загорается на 1-2 секунды и тухнет — это значит код прочитан и двигатель запустится;
  • При включении зажигания индикация иммо начинает моргать при повороте ключа в положение стартер или же посто при включенном зажигании;
  • При включении зажигания лампа индикации загорается на 10 секунд и тухнет — так получается после чистки eeproma в ЭБУ.

В случае отказа иммобилайзера необходимо снять разъем с него и произвести чистку области eeprom блока управления двигателем. Для этого необходимо специальное оборудование. В некоторых блоках можно вписать значение FF во все ячейки. В других следует зачищать eeprom только по определенным адресам.

Если после процедуры чистки двигатель запустился, можно попробовать снова прописать коды с помощью обучающего ключа.

Кому штатная сигнализация уже не нужна может снять разъем с иммобилайзера. После снятия разъема необходимо перемкнуть в нем контакты 9 и 18.

Это необходимо для восстановления k-line для установки связи между диагностическим оборудованием и блоком управления двигателем.

Если кратко о импортных авто, то там в случае не запуска двигателя , в ЭБУ записывается прошивка без опроса иммобилайзера.

Надеюсь статья будет полезна автолюбителям.

Источник

Зачем это нужно

Для начала советую вспомнить вам о том, что такое иммобилайзер и какие функции он выполняет в автомобиле.

Сейчас даже на недорогих авто предусматривается установка штатного иммобилайзера. А также применяется сигнализация, включая GSM сигнализации для машин.

  • Аллигатор;
  • Томагавк;
  • Старлайн;
  • Пандора;
  • Пантера;
  • Шериф;
  • Шерхан;
  • Пандора и пр.

Некоторые автомобилисты не нуждаются в наличии иммобилайзера, несмотря на его полезные функции и дополнительные меры защиты.

Причин обойти этот модуль есть несколько:

  • Нарушена работа штатной системы. Из-за чего запуск блокируется, не позволяет завести мотор. То есть система создает сложности эксплуатации;
  • Планируется установка сигнализации, у которой предусмотрен автозапуск. И тут без ключа с кодом запустить эту функцию не получится;
  • Кодовый ключ был утерян или утрачен. А без него запустить авто с иммобилайзером не получится;
  • Водителю доставляет дискомфорт постоянное сканирование.

Причины есть. Потому возникает необходимость обойти защиту.

Кстати, если кому интересно, есть полезный материал об отключении сигнализации без брелка. Почитайте, узнайте кое-что новое.

Альтернативные способы обхода иммобилайзера

Самым простым решением задачи обхода иммобилайзера без специального модуля будет его полное отключение от энергоснабжения. Этот способ работает, но надо понимать, что без транспондера остается риск получения доступа к управлению машиной любым злоумышленником, который умеет использовать код-грабберы.

Другим решением будет обходчик иммобилайзера Starline в виде ключа, который просто оставляется в машине без подключения к сигнализации. Для разблокировки транспондера необходимо подать на обходчик сигнал от брелока — иммобилайзер его тоже уловит и обеспечит доступ к запуску.

Присоединение цепей автоматического пуска

Чтобы автоматический запуск стал возможен, систему нужно совместить с клавишей «старт — стоп», и с тормозной педалью. Проводник желтого цвета, фишки CN5 сигналиации scher khan подключается через диод к управляющей кнопке «старт-стоп». Переключите программируемый принцип 2 — 14 в положение 3.

Для автомобилей, оснащенных автоматической трансмиссией, нужно также подключить педаль тормоза. Сделать это можно в жгуте проводников, который находится в моторном отсеке (его левая часть). Встроенное реле имитирует нажатие тормозной педали.

Для подачи на датчик сигнала от срабатывающей педали тормоза применяется реле сигнализации, чтобы разорвать дополнительную цепь датчика, служит реле открывания крышки багажника.

Присоедините бело-красный проводник фишки CN3 посредством предохранителя мощностью в 15 А, к питающему проводнику, идущего к основному предохранителю. А любой проводник фиолетового типа, фишки CN3 к голубому проводу, отходящему от датчика педали.


Дублирующий провод фиолетового цвета можно изъять.

Серо-черный и серый провода фишки CN3, подключаются включаются в разрыв синего проводника, отходящего от датчика тормоза. То, как будет работать реле защиты, заложено в программном алгоритме системы CAN. Программируемую функцию 2 — 21 нужно переключить в режим 3. А функцию 3 – 5, соответственно, в режим 2.

Если транспортное средство имеет механическую трансмиссию, дополнительно нужно подключать и педаль сцепления. Это делается в жгуте проводников, который проходит в левой части моторного отсека.

Чтобы имитировать нажатие на педаль сцепления, нужно обеспечить связь бело-красного и бело-серого проводников из фишки CN3, через предохранитель номиналом в15 А к корпусу авто. Подключите проводник фиолетового цвета, из фишки CN3 к желтому проводнику, отвечающему за разблокировку запуска двигателя, подлеченному к педали сцепления.

Серый проводник из разъема CN3 присоединяется к розовому проводнику, отвечающему за положение педали сцепления. Такая схема позволяет последовательно активировать датчики педали сцепления с интервалом в пол секунды. Программные режимы 2 — 21 нужно переключить в режим 3, 3 — 5 в режим 3.

Общая характеристика обходчика

Установка обходчика иммобилайзера Starline необходима в нескольких случаях — на автомобиле нужен бесключевой запуск, потерян чип-ключ или у основной системы наблюдаются неисправности. Производитель предлагает покупателям несколько вариантов прибора, работающих с популярными моделями противоугонных систем:

  • BP-03 — отключает блокировку в момент дистанционного пуска. Требует дубликата чипованного ключа.
  • F1 — не нуждается в чипе, обращаясь к контроллеру машины по CAN. После автозапуска сохраняет рулевое управление блокированным, пока владелец самостоятельно не отключит опцию.
  • CAN LIN — плата, устанавливаемая прямо в блок автомобильной сигнализации. Устойчива к взломам, для работы не понадобится ключ.

Обходчик иммобилайзера «Старлайн» F1

Выглядит обходчик иммобилайзера «Старлайн» А91 так: центральный блок (ЭБУ), радиоответчик, антенна, кабели, крепления.

Принцип работы

Когда установлена противоугонная система, владелец использует чип-ключ в замке зажигания. Иммобилайзер считывает радиометку и проводит процедуру идентификации. Если проверка кодов положительная, то запускается ДВС.

Подключение обходчика иммобилайзера Starline предусматривает, что утерян, сломался чип, но пользователь не собирается проводить замену или ремонт автосигнализации.

Применяются два принципа:

  • Дубликат помещается в блок устройства. Используется в BP-03. Простая для взлома система.
  • Управление ПО. Более устойчивый к попыткам угона вариант.

Обходной модуль позволяет получить доступ к силовому агрегату от ЭБУ установленного иммобилайзера и воспользоваться автомобилем, даже когда чип утерян или находится слишком далеко, а запуском управляют дистанционно.

Состав модуля

Прежде чем подключить обход иммобилайзера «Старлайн» BP-02, надо разобраться, из чего состоит прибор.

Обходчик иммобилайзера «Старлайн» BP-02

Ключ, оснащенный транспондером, как в BP-03, вкладывается в блок устройства, где установлена электромагнитная катушка, способная считывать коды. Когда срабатывает автозапуск силового агрегата, сигнал передается в модуль реле, который замыкает цепь. Передача осуществляется с антенны обхода на приемник иммобилайзера.

Преимущества и недостатки

Блок устанавливается просто и не требует от владельца автомобиля особенных навыков. К положительным моментам использования подобного устройства относят:

  • возможность установки блока автоматического запуска;
  • сохранение автосигналки в активном состоянии;
  • доступ к управлению, даже когда невозможно поменять ключ на дубликат.

Негативные стороны связаны со снижением уровня защиты, когда применяется дистанционный старт силового агрегата — перестает функционировать иммо.

Не работает обходчик иммобилайзера Starline, только если подсоединен неверно.

Что такое иммобилайзер и из чего он состоит

В переводе с английского, название означает “обездвиживатель”. Устройство не позволяет завести двигатель без ключа, что исключает возможность угона злоумышленниками. Иммобилайзер блокирует работу одной или нескольких систем, без которых автомобилей не сможет ехать. Чаще всего, воздействие происходит на системы подачи топлива и зажигания.

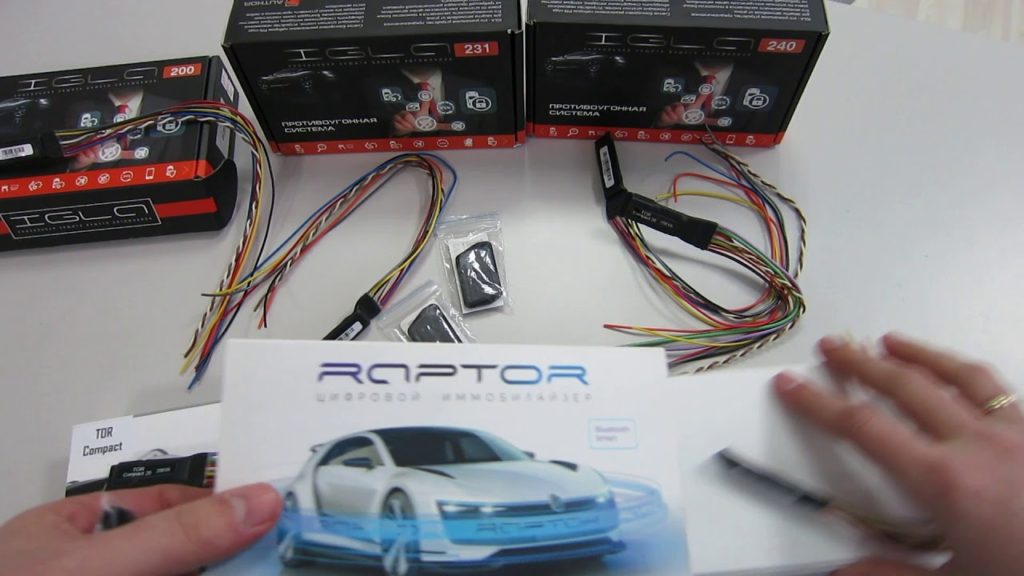

В комплект системы безопасности входят:

  • блок управления – это “мозг” устройства, он обрабатывает сигнал, получаемый от встроенных датчиков, и дает команды системам;
  • электромагнитное реле – эта часть прибора отвечает за разрыв цепи;
  • ключ зажигания – он играет роль пароля, внутрь помещается чип или микрокарта, блок управления получает сигнал и не блокирует работу систем.

Комплекты могут отличаться, в зависимости от производителя и модели.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Master Plus
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
