Как сделать самодельный прицеп для велосипеда

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

1. Кронштейн навесных орудий мотоблока;
2. Консоль;
3. Прицепное устройство;
4. Подножка, используем доску s20;
5. Сиденье для водителя, используем доску s20;
6. Рама;
7. Кузов, используем доску s20;
8. Опорная балка, используем три бруса 50х50;
9.  Болт М8;
10. Кольцо упорное, используем трубу 58х4;
11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

1. Корпус поворотного узла;
2. Для дышло используем трубу 49х3, L1820;
3. Для рамки подножки используем уголок 25х25х4;
4. Для упора используем трубу 58х4;
5. Для ребра жесткости используем сталь s4;
6. Для накладки используем полосу 25Х4.

Колесная ось для  прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается  прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

• прицепное устройство (1),
• пыльники (2),
• подшипники 36206 (3,6),
• корпус (4),
• втулка распорная (5)
• дистанционная (7),
• шайба (8),
• гайка м20х2,5 (9),
• масленка (10)
• дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Варианты покупки

Полистав форум, почитав отзывы многих владельцев прицепов, пришел к выводу, что не все могут для себя решить, где именно брать себе подходящее ТС для перевозки квадроцикла (квадрика).

Предлагаю несколько вариантов. Тут уже учитывайте свое географическое расположение, финансовые возможности и прочие нюансы.

• Использование обычного прицепа. Многие берут бортовые модели и в них загружают квадроцикл. Такой вариант возможен, если вы установите высокие борта и проведете небольшую переделку, установив крепления и фиксаторы для удержания техники. Плюс он обязан соответствовать по грузоподъемности, иметь запас прочности, оснащаться самосвальной системой для удобной загрузки и пр. Так что это не идеальный выбор;
• Покупка специализированного б/у автоприцепа. Ассортимент на вторичном рынке большой. Если вы живете в Москве, Спб, тогда даже ехать никуда не придется. Жителям городов вроде Минск, Новосибирск, Краснодар, Иркутск может предстоит искать подходящий б у вариант в соседних городах. Но главное, что покупка б/у прицепов имеет ряд недостатков. О них я уже рассказывал;
• Аренда. Хороший выбор для тех, кто редко пользуется квадроциклом и не видит смысла в покупке собственного автоприцепа. Аренда обычно недорогая, но позволяет взять специализированное транспортное средство;
• Специальные службы. В крупных городах есть фирмы, которые приедут к вам, погрузят квадрик и доставят туда, куда вам нужно. Почти та же аренда, только с водителем и за большие деньги. Финансово не самый выгодный вариант, если пользоваться услугами часто;
• Сборка своими руками. Собрать самостоятельно прицеп, имея готовые чертежи и зная размеры своего квадрика, можно. Но это не так легко. Плюс основные проблемы возникают при регистрации самодельных прицепов.
• Купить новый заводской прицеп. Самый лучший вариант по всем параметрам, кроме стоимости. Ведь обойдется такое ТС минимум в 1 тысячу долларов за самую простую модель. Но если у вас есть нужная сумма, а цена не смущает, советую выбирать этот пункт.

А пока переходим к рекомендациям по выбору.

Фото и описания интересных вариантов

Самодельщики уже придумали немалое количество оригинальных вариантов прицепов. Возможно, Вам подойдет один из нижеперечисленных в качестве образца.

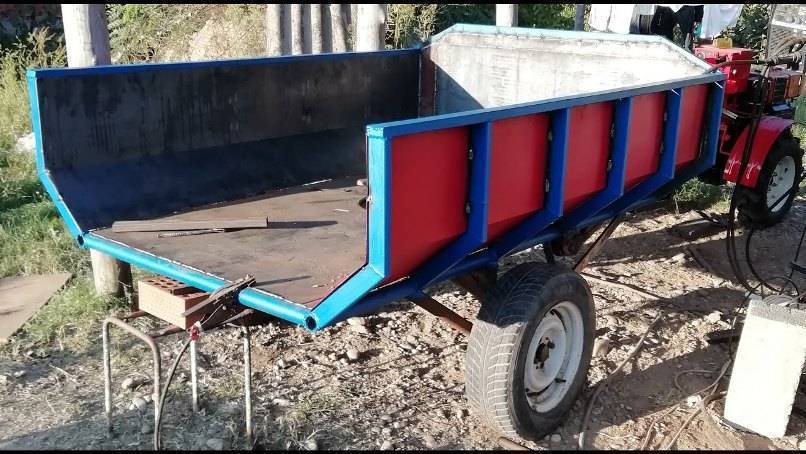

Небольшая самосвальная тележка предусматривает маленькие колеса, простую конструкцию рамы и отсутствие тормозов. При этом сделать опрокидывающийся прицеп совсем несложно, надо лишь обеспечить поворотные петли и предусмотреть фиксацию кузова при движении.

Возможен и двухосный вариант. Такая тележка пригодна для перевозки тяжелого и объемного груза в паре с мощным мотоблоком, при этом необходим поворотный механизм передней оси и тормозная система будет явно не лишней.

Очень разумно использовать часть конструкции от тяжелого мотоцикла. В этом случае обеспечена мягкая подвеска на пружинах и амортизаторах. Колеса мотоцикла имеют небольшой вес и хорошо согласуются с нагрузкой. Шикарное автомобильное кресло повышает комфорт передвижения.

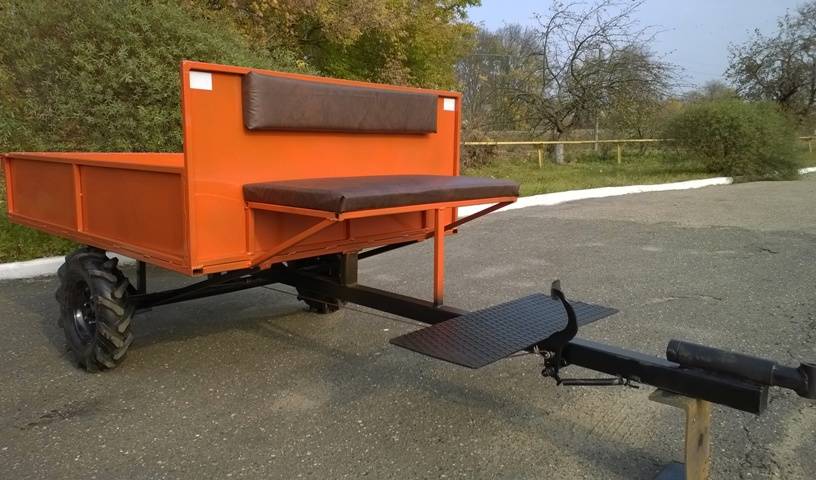

Увидев широкую лавочку, трудно удержаться от слов: «Прокати нас, Петруша, на тракторе». Если предстоит пользоваться мотоблоком вдвоем, конечно, следует обеспечить соответствующее сидение.

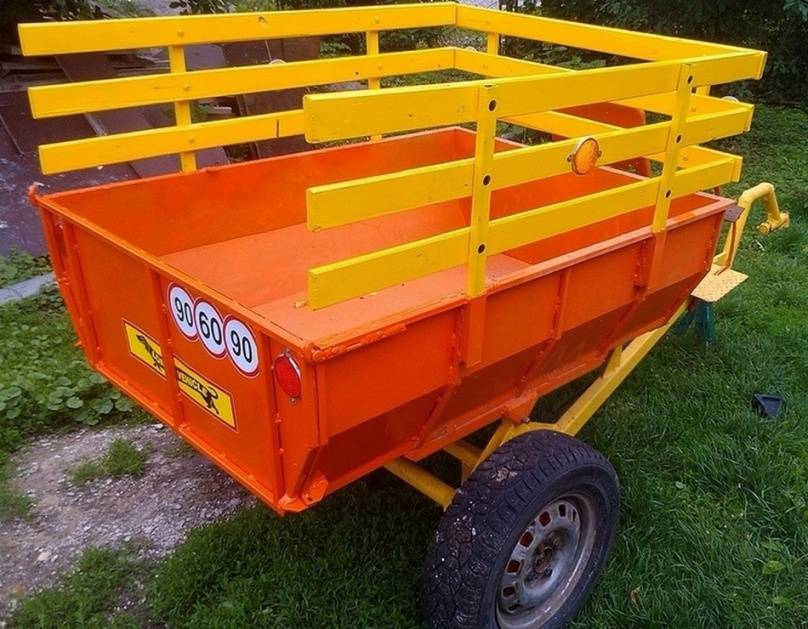

Если придется перевозить сено, следует предусмотреть высокие борта. Для этого необходимы гнезда по периметру бортов.

Прямо-таки карьерный самосвал, а не тележка для мотоблока. Впрочем, мощный двигатель с водяным охлаждением допускает перевозку большого количества земли.

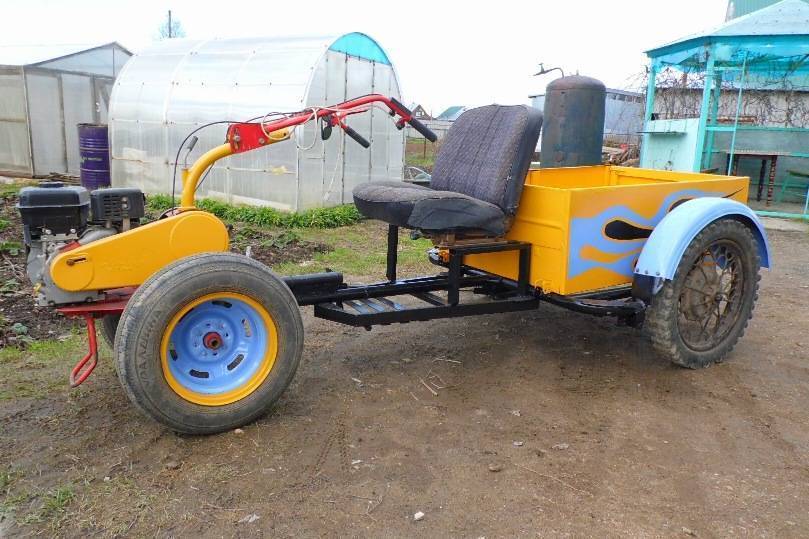

Этот неказистый с виду вариант показался наиболее практичным. Погрузочная платформа размещается низко, что облегчает загрузку и повышает устойчивость прицепа при движении. Подвеска на пружинах и амортизаторах плюс автокресло обещают комфорт водителю мотосредства. В целом, если не «Мерседес», то на крутой байк точно потянет.

Наверное, такая тачка даже не «Запорожец»?! У того есть багажник хотя бы впереди, а здесь, куда груз класть? Придется хозяину восседать на кучке с песком…

Конструкция крепления

Самые распространенные способы крепления велоприцепа к велосипеду — за ось заднего колеса, за подседельный штырь и за заднюю вилку. 1) За ось заднего колеса. Под гайку устанавливается специальная пластина, к которой уже и крепиться остальная часть конструкции велотрейлера.

2) За подседельный штырь. Велоприцеп крепиться при помощи длинной трубки непосредственно за сам подсидел. Главный недостаток такой конструкции — возможность упасть вследствие случайного толчка прицепа.

3) За заднюю вилку. Главным достоинством такого способа крепления — это возможность устанавливать практически на любые велосипеды.

Тормоза, сцепка, ступицы и прочие узлы

При сборке прицепа для мотоблока своими руками неизбежно придется принимать решение по конструкции тормозной системы, сцепного устройства, стояночного упора и прочего. Оценим возможные решения и выберем подходящие.Тележка грузоподъемностью более 350 кг должна быть обязательно укомплектована тормозами, иначе груз может толкать мотоблок в самый неподходящий момент. Проще всего изготовить тормоза на базе тормозного цилиндра и соответствующей педали от любого авто. При условии наличия рабочих тормозных цилиндров и колодок в подвеске их необходимо соединить медными трубками с главным тормозным цилиндром и цилиндром педали.

Для тяжелой тележки стояночный тормоз просто необходим. Он подойдет также от любой легковушки и должен быть закреплен к раме рядом с водителем. При наличии стандартных механических приводов тормозов в задней подвеске остается их соединить с рычагом ручника тросом необходимой длины. Гидравлический и механический тормоз обязательно следует хорошенько протестировать, прежде чем грузить прицеп.

Сцепка – еще один важный узел прицепа. В простейшем случае к дышлу приварена труба, в которой просверлено отверстие под палец. У мотобуксировщиков с воздушным охлаждением двигателя его диаметр обычно равен 16 мм, с водяным охлаждением – 20 мм. В данном примере очень правильно устроена страховка в виде цепи, которая крепится за палец в боковом отверстии сцепки.

Нередко в качестве поворотного элемента сцепки используют кардан. При этом боковые элементы крестовины необходимо заварить, чтобы дышло тележки не проседало.

При использовании 4-х колесного прицепа возможно использование фабричной автомобильной сцепки. В таком случае потребуется переходник с шаром, закрепленный на мотоблоке.

Рассмотрим несколько возможных вариантов переходников для присоединения прицепа. Первый – тот самый шар, который мы упоминали, и он работает с 4-х колесным прицепом. Два других представляют из себя втулку, приваренную к стержню, который может вращаться в трубке. Втулка вставляется в сцепку мотоблока и фиксируется пальцем. Трубка варится к дышлу прицепа. Таким образом, тележка имеет возможность поворачиваться в обе стороны при движении, а также свободно наклоняться на неровной дороге. Высота втулки составляет 60-70 мм (в зависимости от исполнения мотоблока).

На стоянке тележке может потребоваться упор. Конструкция с пружиной напоминает упор велосипеда и позволяет фиксировать штангу в двух положениях.

Надежные запоры заднего борта можно изготовить из полосы, прута и патрубка. Без болгарки и сварки здесь не обойтись.

На небольшом прицепе можно приварить обычные шпингалеты. При этом боковые борта не должны наклоняться, иначе соединение самопроизвольно развалится.

Если борта предполагается наращивать, необходимо предусмотреть проушины для вертикальных стоек. Их удобно изготовить из профильной трубы 40х60 мм.

Иногда достаточно приварить небольшие проушины снизу кузова. Через них можно привязать тент или груз в прицепе.

Петли для заднего борта можно сварить самостоятельно из прутка и трубки. Однако проще приварить обычные дверные петли.

Для крепления обшивки из профнастила удобно использовать саморезы со сверлом. Подойдут обычные с пресс-шайбой или кровельные с уплотнением.

Мы уже видели, как в качестве сидения используется автокресло или офисный стул. Простую скамью для сидения можно изготовить своими руками из куска ДСП, поролона и кожзама. Покрытие крепится к основанию с помощью скобозабивного пистолета.

Я постарался собрать в этой статье наиболее полезную информацию для тех, кто решился изготовить прицеп для мотоблока самостоятельно. Подробный рассказ об особенностях самодельных прицепов предлагают их хозяева в следующих видео.

Переделка прицепа

Модернизацию прицепа каждый делает на свое усмотрение и исходя из своих потребностей. При отсутствии каких-либо деталей и элементов в первоначальной комплектации их можно докупить после и установить самостоятельно. Можно улучшить определенные элементы и сделать их более удобными и комфортными.

Как правило, модернизируют обычные прицепы, чтобы возить на них свою лодку и использовать по прямому назначению. Но производители позаботились и об этом, создав универсальные прицепы, используемые для перевозки разноплановых грузов.

Багажник

Это уже крайний случай, поскольку в багажник даже самой большой машины лодка не войдет. Ее нужно сдувать, а затем уже на месте снова надувать.

Постоянные спуски воздуха могут негативно отразиться на состоянии плавсредства

Плюс в багажнике всегда есть риск по неосторожности задеть лодку, чем-то повредить. Да и не каждая сдутая лодка влезет в багажный отсек, о чем также забывать не стоит. Из этого следует вывод, что багажник не является оптимальным вариантом

Он подойдет только для маленьких надувных лодок, которые легко спустить и накачать. Также потребуется достаточно свободного пространства внутри авто, чтобы разместить остальные вещи

Из этого следует вывод, что багажник не является оптимальным вариантом. Он подойдет только для маленьких надувных лодок, которые легко спустить и накачать. Также потребуется достаточно свободного пространства внутри авто, чтобы разместить остальные вещи.

Ждите много новых, полезных и интересных материалов!

Спасибо за прочтение! Пожалуйста,

Рама и подвеска

Рама для самодельного аппарата обычно изготавливается самостоятельно с нуля. В качестве материала для рамы можно использовать заготовки из старого мотоцикла. Трубы, из которых они изготовлены, имеют небольшой вес и необходимую прочность и гибкость. В крайнем случае, материал можно подобрать самому. Тут главным параметром будет вес. Чрезмерно толстые трубы или профиль сделают квадроцикл очень тяжелым и непосильным для быстрой и маневренной езды.

В качестве подвески можно использовать амортизаторы с пружинами из тех же мотоциклов. Сама подвеска исполняется в виде буквы «А», и подвижно закрепляется на раме. Амортизаторы и пружины следует подбирать таким образом, чтобы они выдержали вес будущей машины, и обеспечивали плавную езду с хорошей управляемостью на ухабах и ямах.

Рулевое управление и колеса

Рулевое управление частично можно использовать мотоциклетное, с дополнением приводов на два колеса. Привод осуществляется посредством добавления в конструкцию рычагов и шаровых опор, которые можно позаимствовать из автомобиля. Главная задача рулевого управления, это точное и комфортное руление.

Колеса для вездехода лучше всего использовать из автомобиля, так они более широкие, и позволят повысить проходимость аппарата. Диаметр колес нужно рассчитывать таким образом, чтобы самодельный квадроцикл мог развивать достаточную скорость, а также имел гармоничный внешний вид.

Кузов и электроника

Для установки навесного оборудования, бензинового бака и органов управления, можно использовать раму от мотоцикла, которая конструктивно соединяется с рамой квадроцикла

Особое внимание при этом следует обратить на устойчивость вездехода, его вид и удобность посадки водителя

Не стоит забывать и об установке на самодельный квадроцикл всех необходимых приборов освещения и наружной сигнализации. Фары, задние фонари и указатели поворотов вполне можно использовать из того же мотоцикла, с которого было взято все остальное.

Посмотрите, какой самодельный квадроцикл в деле!

Крепление прицепа к мотоблоку

Дышло прицепа, как и раму, изготавливают из труб 60×60 или 60×30 мм. Это двулучевая конструкция с соединением в сцепном устройстве. Сцепное устройство устанавливается в месте схождения балок дышла. Задние концы труб привариваются с нахлестом и усилением к лонжеронам прицепа.

Сочленение прицепа со сцепкой мотоблока должно обеспечивать легкость поворота движителя при передвижении и одновременно надежность соединения с прицепом.

В простом варианте в роли сцепки к штатному прицепному устройству может быть использована серьга из металлического прута или арматуры диаметром не менее 20 мм. Как вариант, используется стандартное сцепное устройство для автомобильных прицепов и фаркопом.

Для надежного сочленения и удобства управления мотоблоком в месте соединения балок дышла вваривается труба диаметром 40 мм, длиной 100 мм. Внутри трубы на двух подшипниках устанавливается ось прицепного устройства. Со стороны прицепа труба глушится шайбой для фиксации оси прицепного устройства, диаметр отверстия шайбы соответствует диаметру оси прицепного устройства.

Ось прицепного устройства прицепа с одной стороны имеет резьбу для фиксации гайкой со шпилькой, а с другой приваренную сцепку для присоединения к мотоблоку.

Сцепка на конце оси, обращенной к мотоблоку, выполняется из квадратной трубы 60×60 мм длиной 80 мм. Сквозное отверстие в трубе, просверленное через две противоположные стороны, должно соответствовать диаметру фиксирующего пальца сцепки мотоблока и надежно входить внутрь прицепного устройства. Внутри квадратная труба усиливается дополнительными пластинами металла. Края трубы закругляются так, чтобы не создавать дополнительных трудностей при повороте.

Со стороны прицепа ось прицепного устройства фиксируется с помощью гайки и фиксирующей шпильки.

В итоге при соединении прицепного устройства прицепа в проушину сцепки мотоблока и фиксации сцепки пальцем мотоблок и прицеп должны надежно соединяться, при движении обеспечивать устойчивость и легкость управления.

Конструкция средних прицепов

Работу с такой конструкцией необходимо начинать с произведения расчетов, и создания грамотного чертежа. Мотоблоки средних размеров имеют повышенную мощность, поэтому они легко транспортируют прицепные устройства массой до 500 кг.

Для создания конструкции мастера советуют использовать металлопрокат, который отлично справится с поставленными задачами. Исходя из общих габаритов конструкции необходимо просчитать сколько понадобится металлопроката, а также швеллеров, играющих роль сцепной рамы.

Только максимально точные подсчеты позволят существенно сэкономить на материалах и расходниках, а также намного облегчат сборку прицепа.

Если кузов изготавливается из досок, тогда их стыки нужно скрепить металлическими накладками. Далее кузов необходимо прикрепить к раме при помощи опорных балок. К недостаткам такого прицепа можно отнести отсутствие откидного борта.

Далее необходимо приступать к сборке ходовой части. Для этого можно использовать то, что есть под рукой, от мотоколясок и т. п.

Что касается колесной оси, то эту роль на себя возьмет стержень из стали, диаметр которого 30 мм. Расчет длины должен быть произведен таким образом, чтобы колесная часть сильно не выступала из-за пределов кузова. Стержень необходимо приварить к корпусу и лонжерону.
