Причины отсутствия зарядки акб со стороны генератора, способы устранения

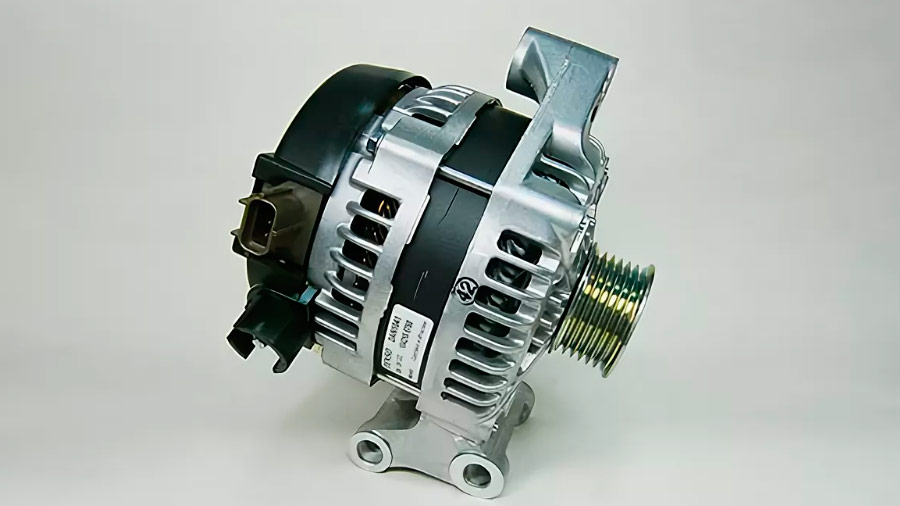

Замена генератора

Теперь на обсуждении Ford Focus 3 и 2 поколения. Нужно разобраться, как снять старый генератор, а также установить новую деталь.

В случае с Ford Focus такой элемент как генератор считается необслуживаемым. Это обусловлено тем, что на роторе применяется подшипник закрытого типа. А его ресурс в теории рассчитан на весь предусмотренный срок службы самого автомобиля.

На практике замена генератора на автомобилях Ford Focus 2 и 3 поколения — это довольно распространённое явление. В плане надёжности агрегат не отличается высокими показателями, из-за чего часто выходит из строя.

Некоторым водителям Ford Focus приходилось проводить снятие генератора, а также его замену далеко не 1 раз за весь срок эксплуатации. Но есть и те, кто за много лет верной службы машины с подобным так и не столкнулся.

Существует несколько способов того, как проверить правильную работу установленного генератора на Ford Focus 2. Проще всего ориентироваться на основные признаки износа и неисправностей. К ним относят:

• из-под капота доносится посторонний и нехарактерный шум в виде визга или писка;
• аккумуляторная батарея не получает необходимый заряд, причём даже после длительных поездок;
• машине не хватает электроэнергии для работы оборудования.

В последнем случае обнаружить неисправность можно по слабому свечению фар, потускневшей приборной панели и пр.

Вообще схема работы генератора на авто Ford Focus 2 предусматривает подключение устройства к системе самодиагностики. В теории, если возникает неисправность со стороны генератора, соответствующий сигнал отображается на экране бортового компьютера. На практике такое происходит далеко не всегда. Поэтому проверять работоспособность приходится самостоятельно.

Прежде чем снять генератор с легкового автомобиля Ford Focus, желательно убедиться, что проблема именно с его стороны.

В проверке нет ничего сложного. Достаточно выполнить следующие процедуры:

• ослабьте крепление плюсовой клеммы АКБ, но не снимайте её с батареи;
• запустите двигатель;
• подождите, чтобы обороты стабилизировались;
• включите фары;
• при заведённом двигателе уберите клемму плюс с батареи.

Если генератор находится в исправном состоянии, то двигатель заглохнуть не должен. Более того, при таком тесте на рабочем генераторе обороты немного увеличиваются. Это связано с тем, что электронный блок управления корректирует работу ДВС, направляя в бортовую сеть необходимое рабочее напряжение.

В случае, если двигатель остановится после снятия клеммы, генерирующее устройство вышло из строя. Тут поможет ремонт, либо полная замена.

Проблема в том, что для замены или ремонта придётся снимать генератор. А на Ford Focus 2 сделать это не так просто. Более того, официальное руководство по ремонту и эксплуатации довольно поверхностно описывает процедуру. Поэтому многие владельцы Ford Focus не рекомендуют опираться на эту инструкцию.

Как и в ситуации с ремнями, генераторы также снимаются по-разному, в зависимости от модификации автомобиля. А точнее это зависит от двигателя. Алгоритмы для моторов 1,4 и 1,6, а также 1,8 и 2,0 литра разные.

Замена приводного ремня на Ford Kuga 1,6 EcoBoost

Во время проведения планового техобслуживания (ТО) при необходимости, в зависимости от состояния помимо замены расходников – масло, фильтры, свечи – меняют приводные ремни.

Приводной ремень называют также ручейковым, клиновым, поликлиновым или сервисным ремнём. Для чего нужен или какие функции выполняет приводной ремень? Этот ремень отбирает мощность со шкива коленвала двигателя и протекает – струится как ручей – между шкивами агрегатов, приводя их в движение, и паразитными роликами, которые нужны для натяжения ремня.

Если вы искали как поменять ремень грм самостоятельно на Ford Kuga-2, но случайно попали на эту страницу, читайте наше подробное пошаговое руководство как поменять ремень ГРМ и как использовать специальный фордовский инструмент для этого.

Как самостоятельно заменить приводной ремень на автомобиле Форд Куга 1,6л? В этом руководстве подробно описана процедура замены сервисного ремня – пошаговые действия с иллюстрациями и схемами.

Часто вызывает сложность не снятие, а именно установка приводного ремня, так как он должен пролегать между шкивами и роликами в строго определенном порядке . Чиним ру утверждает, если приводной (ручейковый) ремень установлен неправильно, то его может разорвать или, в худшем случае, могут повредиться те агрегаты, которые он приводит в действие. А это довольно дорогие узлы автомобиля – водяная помпа, насос гидроусилителя, компрессор кондиционера, генератор.

Правильное расположение приводного ремня на моторе Ford Kuga 1,6 JQMB

Как проверить, заряжается ли аккумулятор от генератора

Прежде, чем тестировать работоспособность генератора, необходимо убедиться в исправности АКБ. Если аккумулятор автомобиля не заряжается, проверка генератора может выявить механические и электрические неполадки. В автомобилях ВАЗ нередко случаются проблемы запуска мотора, когда генератор недостаточно заряжает аккумулятор.

Виды контроля за работой устройства:

• Визуальный осмотр. Если АКБ не заряжается, нужно внимательно осмотреть проводку. Обязательно очистить окислившиеся контакты от генератора, подтянуть соединительный крепеж. Необходимо осмотреть корпус батареи – при перезарядке по вине гена увеличивается скорость разрушения батареи. Признаки: на аккумуляторе появится устойчивый налет, а индикатор зарядки будет светиться красным.
• После ремонта авто нелишним будет проверить правильность подключения генератора по вращению. Подсоединяем к выходам противотуманную лампочку. Вращение на ротор подаем дрелью. Если лампочка не загорится, нужно менять полярность подключения.
• Исправный генератор подает стабильное напряжение 14,1 – 14,5 В. Замерить показатель можно на стенде. Диагностику ведут с помощью батарейки и лампы накаливания на 50 ВТ. Если свечение яркое – генератор исправный. А это значит, причины, почему не заряжается аккумулятор автомобиля нужно искать глубже.
• Большую точность при нахождении проблемных мест даст тестирование отдельно статора и ротора. Ищут межвитковое замыкание или замыкание отдельных проводов на корпус или плохое соединение выводов с контактами. КЗ часто служит причиной, когда не заряжается аккумулятор автомобиля ВАЗ от генератора.
• Проверка диодного моста на пригодность всех диодов, 3 положительных и 3 отрицательных. Если хотя бы один из диодов пробит, аккумулятор будет показывать малый заряд.
• Сигналом к проверке системы энергоснабжения может стать аварийный сигнал Control Ind. Если генератор и аккумулятор автомобиля исправны, причина, почему нет заряда , может крыться в неисправности реле напряжения.

Зарядится ли аккумулятор от генератора при повреждениях, мешающих вращению ротора? К механическим неполадкам относят неисправности, по которым ротор не крутится – порванный или ослабленный ремень ГРМ, рассыпавшийся подшипник и подобные.

Самостоятельное натяжение ремня генератора

Подтянуть ремень электрогенератора в Ford Kuga невозможно. Его натяжение регулируется натяжным роликом. Сам же электрогенератор жёстко зафиксирован, монтируется на специальную опорную планку. Поэтому при возникновении признаков растянутого ремня необходимо:

• визуально оценить его состояние (на наличие трещин, потёртостей);
• оценить работу натяжного ролика (при сильном надавливании он должен сдвигаться вниз).

Если натяжной ролик работает нормально, он не затёрт и нормально прокручивается, то единственный вариант ремонта — это замена ремня. Сделать это можно самостоятельно, без обращения в сервисный центр.

Так может ли перегреть разряженный аккумулятор генератор?

В итоге ответ звучит как «да, может». Но должны быть соблюдены некоторые условия. Дело в том, что тест проводился в начале весны, и на улице были заморозки, таким образом, генератор имел отличную возможность охлаждаться. Если бы за бортом было знойное лето, внутренние компоненты генератора нагрелись бы значительно больше, что увеличило бы вероятность поломки.

Поэтому, если вы обратили внимание, что машина еле заводится или аккумулятор полностью разрядился, зарядите его или купите новый. Тем самым вы убережете генератор от поломки

Если нужно обязательно ехать и времени разбираться с проблемой нет, не будет ничего плохого в том, что вы один день поездите с «мертвой» батареей. Но при условии, что после этого вы займетесь ее зарядом.

Неисправности АКБ для списания

Их перечень определяется руководящим документом РД-3112199-1089-02, приложением №1, принятым Министерством транспорта Российской Федерации.

Под износом аккумулятора понимаются следующие неисправности:

• снижение пусковых характеристик ниже уровня, определяемого ГОСТ 951-91;
• снижение напряжения ниже 9.6 В в конце проверки с помощью нагрузочной вилки, длящейся 5-7 секунд, после в соответствии с приложением №1 документа РД-3112199-1089-02;
• трещины на корпусе, не поддающиеся ремонту;
• уменьшение объема электролита в необслуживаемых аккумуляторах;
• минимальная наработка для списания, приведенная в таблице ниже.

Неисправности генератора

Если утечки тока нет, и поездки довольно длительные, значит аккумулятор недозаряжается

Важно знать какую зарядку должен давать исправный генератор. При заведенном двигателе, нужно проверить напряжение на клеммах аккумулятора

Без включения дополнительных электроприборов, вольтметр должен показывать значения в 13.5 — 14 вольт, именно такой заряд должен выдавать исправный генератор. Если на вольтметре низкое напряжение (меньше 13 вольт), то следует приступить к выявлению причин, почему система не выдает полную зарядку.

Схема зарядки аккумулятора от генератора проста, зачастую он напрямую подключён к главному выходу генератора, посредством толстого кабеля, а иногда даже двух.

При наличии должных знаний, выявить неисправности генератора несложно, для этого потребуется минимум инструментов. Проверку лучше проводить всё по тому же принципу исключения возможных причин от простых и дешевых к сложным и дорогим.

Натяжка ремня

Если приводной ремень порвался или растянулся со временем, генератор будет «пробуксовывать» под нагрузкой. О необходимости подтяжки свидетельствует свист, исчезающий при прогазовке.

Решение — натянуть ремень, в зависимости от конструкции крепления генератора эта процедура может отличаться. Есть три вида натяжителя: пружинный самозатягивающийся, с червячным натяжителем, натяжка при помощи рычага. Без должной натяжки ремня всё чаще будет повторяться ситуация, когда автомобиль работает но не заряжает аккумулятор.

Подшипники

Ротор генератора крутится на подшипниках. Если они заклинили или рассыпались, генератор работать не будет. При замене или натяжке ремня стоит раскрутить и пошатать шкив, люфтов, заеданий и посторонних стуков или гула быть не должно.

Для замены подшипников генератор придется полностью разобрать, потребуется слесарный инструмент, тиски и сьемники.

Если подшипник рассыпался, якорь задевает за обмотки статора, и получается короткое замыкание. Как правило, такой генератор подлежит замене.

Проверка возбуждения

В большинстве автомобилей для начала выработки электрического тока к генератору приходит отдельный провод под напряжением.

Это называется «возбуждение». Чтобы прибор не сгорел и не потреблял электричество при выключенном зажигании, ток подается через сопротивление — лампочку на приборной панели. Если при включении зажигания лампочка не горит, то ток на аккумулятор не подается.

Порядок диагностики:

1. При включенном зажигании контрольной лампочкой проверяем, есть ли напряжение на клемме «30» генератора. Как правило, к нему подходит синий провод небольшого сечения.
2. Если напряжения нет, проверяем предохранители.
3. Предохранители в порядке, проверяем лампочку на приборной панели.
4. Если лампочка в порядке, проверяем электрическую цепь: предохранители — замок зажигания — приборная панель — генератор. Устраняем обрыв или перетертость изоляции провода.

Щетки генератора

Угольные токосъемники со временем изнашиваются.

Снимаем регулятор напряжения (в обиходе автолюбителей называется «шоколадка»), проверяем длину угольных щеток. Короткие или застрявшие в корпусе щетки могут не прилегать плотно. Они перепаиваются или заменяются вместе с регулятором.

При замене щеток стоит оценить состояние токосьемных медных дорожек ротора. В случае, если щетки прогрызли глубокие канавки, потребуется разборка и замена дорожек. Эта операция возможна только в специализированной мастерской — дорожки привариваются или припаиваются, напрессовываются на вал «на горячую».

Диодный мост

В темное время суток может наблюдаться следующий эффект: фары горят ярче при повышении оборотов двигателя. Это свидетельствует о повреждении регулятора или диодного моста. Что может служить причиной, почему генератор не дает зарядку.

Неисправный генератор

Трехфазные генераторы, в принципе, не требуют технического обслуживания, они действительно износостойкие и нередко справляются со своими обязанностями в течение всего срока службы автомобиля. Однако если генератор все же сломается, батарея постепенно начнет разряжаться. В худшем случае произойдет то, что двигатель заглохнет во время движения, поскольку, как мы уже говорили ранее, блок управления двигателем и топливный насос должны продолжать получать электропитание.

Чтобы не доводить до такого, водителю стоит обращать внимание на ряд простых нюансов, которые могут сказать о недостаточной подзарядке аккумуляторной батареи:

• автомобиль тяжело заводится на холодную, несмотря на то что накануне было преодолено большое расстояние;
• лампочки на приборной панели при включении зажигания горят тускло.

Что нужно учитывать

Перед заменой ремня генератора на Ford Focus 2 нужно учесть несколько моментов, которые способны существенно повлиять на сам процесс замены. Всё дело в двигателях, устанавливаемых на Ford Focus 2.

Возьмём моторы 1,4 и 1,6 литра. У них натяжение привода вспомогательных агрегатов реализуется через шкивы оборудования. Поскольку натяжного ролика в конструкции не предусмотрено, то при установке нового ремня потребуется задействовать специальные инструменты.

А вот для модификаций с двигателями 1,8 и 2,0 литра натяжной ролик предусмотрен. Это значительно упрощает процедуру замены. Никакие специальные приспособления тут не потребуются.

На замену ремня генератора влияет и тот факт, есть ли в комплектации кондиционер или нет. Ведь ремень компрессора кондиционера располагается на шкиве коленвала перед ремнём генератора. Другими слова, установить ремень генератора без демонтажа ремня кондиционера никак не получится.

Как избежать серьезных поломок

Чтобы не попасть на замену всего генератора и более
тяжелый ремонт автомобиля, щетки надо вовремя заменять. Неисправный
преобразователь не будет питать аккумулятор, из-за чего увеличится зарядный ток
устройства. Это повлечет за собой другие, более тяжелые последствия — к
примеру, разрушение диодного моста.

Внимание
стоит уделить также батарее
внешнего питания. Да и вообще, АКБ с генератором работают в тандеме, порча
одного устройства обязательно сказывается на состоянии другого

Поэтому не
нарушайте правил эксплуатации аккумулятора, заменяйте его при истечении срока
службы, не допускайте механических повреждений и переполюсовки.

Помните, что генератор имеет самую большую скорость
вращения из всех узлов автомобиля — его обороты даже превышают частоту оборотов
силового агрегата. Они составляют примерно 10-14 тыс. об/мин, что в 2-3 раз
больше, чем у ДВС. Поэтому срок службы электродвигателя и ниже в два раза.

Условно поломки генератора делят на механические и
электрические. В первом случае косвенным признаком неисправности становится
повышенная шумность работы устройства, что характеризует поломку
подшипников в передней крышке. В случае
электрического повреждения наблюдается отсутствие напряжения АКБ, низкий ток
или превышение заряда.

Регулятор
напряжения или реле на современном автомобиле, как и щетки, играет важную роль.
Как известно, генератор автомобиля соединен с коленчатым валом ДВС через мягкий
привод (ремень). Скорость движения машины и обороты бывают разными, поэтому ток
выдается несбалансированным. Чтобы сглаживать и регулировать выдаваемое напряжение,
и нужен регулятор. Его часто называют «таблеткой», «шоколадкой»,
«стабилизатором».

Замена ремня ГРМ на Ford Kuga — отчет автосервиса

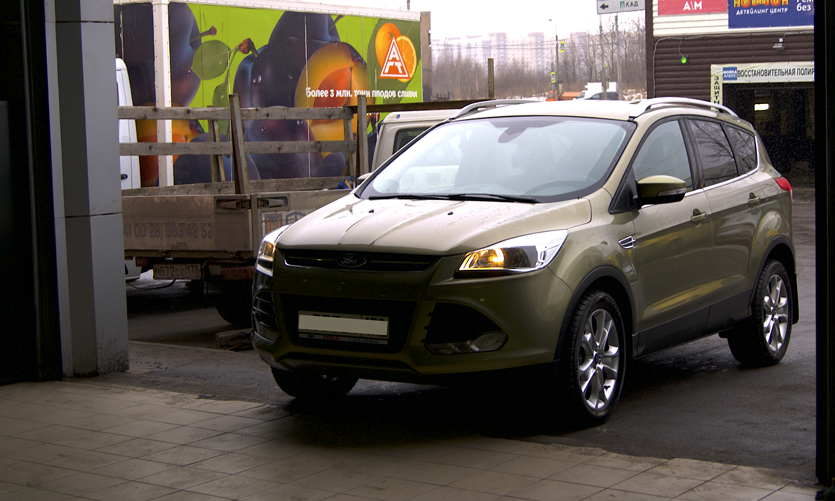

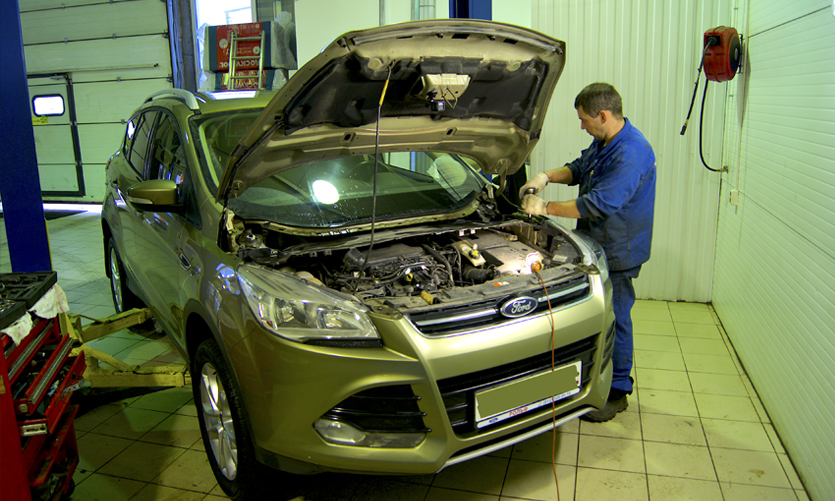

В Рейсинг Сервис была проведена работа по замене ремня ГРМ на Ford Kuga 2014 TDCI 2.0L 140hp, а также замена масла и фильтров.

Сроки плановой замены ремня и роликов устанавливаются автопроизводителем, но могут и несколько отличаться от рекомендуемых в зависимости от условий эксплуатации авто. Своевременное проведение работ по обслуживанию позволяет продлить срок службы основных узлов и агрегатов авто.

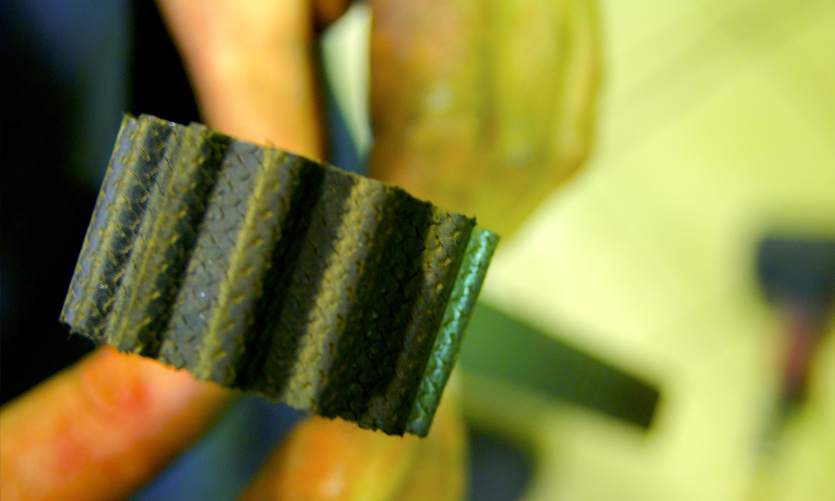

На фото: старый ремень ГРМ (выглядит как новый нет ни трещин ни расслоений).

По регламенту замена ремня и роликов на Ford Kuga должна производиться каждые 200 тыс. км пробега. В тяжелых условиях эксплуатации (а к таким условиям традиционно относится вся территория нашей страны) замену зубчатого ремня контроля двигателя рекомендуется выполнять уже через 150 тыс. км. Однако владелец транспортного средства решил не рисковать и обратился в Рейсинг Сервис на пробеге 106 тыс. км.

Порядок проведения работы по замене ремня ГРМ:

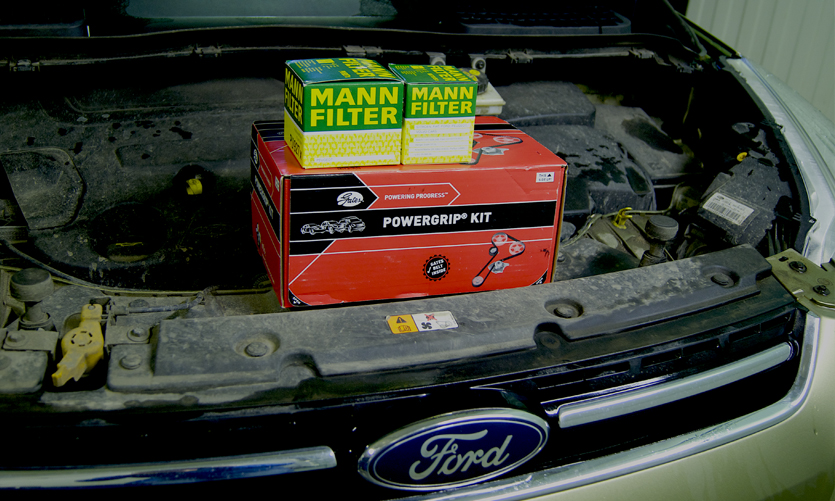

— Подбор запчастей. Клиент заказал комплект ГРМ и водяной насос от американского производителя Gates через Racing Service. Мы всегда готовы помочь с выбором запчастей с оптимальным сочетанием цены и качества и рекомендованных для конкретной модели авто.

— Демонтаж ремня, роликов и помпы. Детали не имели признаков очевидного износа (отсутствовали трещины на ремне, ролики и помпа вращались без шумов и люфтов).

— Установка новых запчастей на двигатель, замена масла и фильтров.

Работа по замене зубчатого ремня в среднем занимает 4-4,5 часа. Необходимо отметить, что все операции, связанные с заменой ремня ГРМ, должны выполняться исключительно в условиях автосервиса квалифицированными специалистами и при помощи специального инструмента. Будьте осторожны: неправильная установка зубчатого ремня чревата серьезными повреждениями силового агрегата, а значит, может привести к необходимости проведения дорогостоящего и длительного ремонта.

Замена ремня ГРМ на Ford Kuga была проведена с точным соблюдением регламента, автомобиль после ремонта завелся без трудностей и клиент уехал довольный.

Техническое обслуживание

Много неисправностей аккумуляторной батареи появляется в результате неправильного использования и техничного обслуживания. Очень важным моментом является обслуживание после покупки, первое ТО.

Дабы поломки не преследовали владельца постоянно, не пришлось тратить лишние деньги, необходимо проводить правильное обслуживание АКБ. Ниже приведено несколько полезных советов, что увеличат срок службы и не приведут к неисправностям свинцово-кислотной батареи:

1. Нужно постоянно убирать грязь, масло и прочий мусор с корпуса батареи.
2. Проводить проверку, по необходимости подтягивать крепеж для АКБ под капотом.
3. Время от времени пробки для отвода газов нужно очищать, но процедура проводится аккуратно. В домашних условиях можно использовать иголку или зубочистку.
4. Проверять провода, которые выходят от аккумулятора. На них не должно быть повреждений, окислений. Фиксация проводов делается надежной.
5. Ведется контроль уровня электролита внутри с помощью стеклянной трубки. Если нужно, проводят долив дистиллированной воды.

Последующая проверка заключается в тех же правилах, но добавляется еще контроль плотности жидкости в АКБ, его корректировка.

Обязательным условием долговечности свинцово-кислотных АКБ является проверка уровня и плотности электролита

Теперь необходимо разобраться какие бывают неисправности аккумуляторной батареи и способы по их устранению.

Как проверить напряжение генератора на аккумуляторе

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.

Правила ухода

Зная возможные неисправности аккумуляторных батарей и методы устранения поломок, необходимо знать основные правила ухода. Они позволят сохранить батарею и продлят срок эксплуатации:

1. Каждые 3 месяца при любой работу аккумуляторной батареи необходимо проводить проверку напряжения, как при включенном моторе, так и на выключенном.
2. Во время работы стартерных устройств теряется часть жидкости, периодически требуется доливка дистиллированной воды или электролита. Если аккумулятор можно обслуживать, то уровень жидкостей проверяется каждый месяц, но доливать можно только дистиллированную воду.
3. АКБ может разряжаться и если несколько месяцев им не пользоваться, то потребуется подзарядка. Чтобы исключить разряд необходимо снять клеммы, за счет этого утечки не будет и АКБ не разрядится.

На некоторых аккумуляторных батареях стоит индикатор, что позволяет оценить заряд устройства, но результат не всегда правильный.

Поэтому нужно проверять все самостоятельно. Учитывается также погода на улице, ведь при морозах плотность увеличивается. Индикатор покажет зеленый цвет, а по факту АКБ будет на половину разряжен.

Вспомогательный приводной ремень: снятие/установка

Снятие

Снимите защиту картера, если установлена;

Подоприте двигатель с помощью гидравлической опоры;

Снимите бачок охлаждающей жидкости;

Примечание: Не отсоединяйте шланги.

Снимите правую подушку (опору) двигателя;

Поверните натяжитель против часовой стрелки;

Ослабьте натяжение вспомогательного приводного ремня;

Снимите натяжитель вспомогательного приводного ремня;

Снимите вспомогательный приводной ремень;

Схема приводного ремня Форд Куга 1,6 л.:

Схема расположения приводного ремня Ford Kuga 1,6 (EcoBoost) (JQMB)

Порядок установки ручейкового ремня обратен порядку снятия.

Проверьте правильность установки (см. схему выше).

Итог

Основных признаков неисправности
генератора автомобиля всего три — контрольная лампа, просадка бортового
напряжения и посторонний шум (свист или гул) из-под капота. Причины выхода из
строя могут проявлять и по-другому. Только здесь их рассмотрено 16 штук, так
как они основные и наиболее часто встречающиеся. При поиске поломки следует
всегда помнить, что симптомы его неисправности проявляются также из-за
проблемного АКБ или повреждённых контактов в цепи зарядки.

Если у вас сломался генератор в машине, но
самостоятельно чинить его у вас нет желания или возможности, обратитесь к
специалисту. Это позволит решить проблему, сэкономить время, а также избежать
выхода из строя других узлов электрооборудования.
