Ось на прицеп легковой своими руками

Сцепка

Дышло представляет собой систему сваренных труб, которые присоединяются к лонжеронам прицепа. В месте схода труб спереди устанавливается сцепное устройство. Соединение должно быть несложным, прочным и обеспечивать легкий поворот прицепной тележки за мотоблоком. Зачастую для такой сцепки используют стандартный механизм заводских автоприцепов к фаркопам автомашин.

Чтобы выполнить сцепку прицепа мотоблока своими руками, нужно:

  1. В месте сочленения труб дышла приваривается отрезок сороковой трубы длиной 10 сантиметров.
  2. Внутрь трубы устанавливают два подшипника.
  3. На трубу со стороны прицепной тележки устанавливается шайба, в которую будет впоследствии вставлена ось прицепного устройства с нарезанной резьбой.
  4. Сцепка изготавливается из куска квадратной трубы. Через две противоположные поверхности просверливают сквозное отверстие диаметром, соответствующим фиксирующему пальцу.
  5. Квадратную трубу можно дополнительно усилить листом металла, края трубы загибаются.

Такая система надежно обеспечивает устойчивость конструкции и простоту управления. При помощи сцепки тележку мотоблока можно приспособить в качестве легкового автомобильного прицепа.

Обшивка каркаса кузова

На основание (платформу) прицепа устанавливаются вертикальные стойки, к которым привариваются борта. Стоит отметить, что передний и боковые борта делают несъемными, а задний борт закрепляется на петлях для дальнейшего открытия и закрытия в случае возникновения необходимости погрузки различных негабаритных грузов. Элементы кузова представляют собой рамную конструкцию, которая составляется из металлических уголков. Они привариваются встык к друг к другу, и швы зачищаются.

Этапы сборки бортов:

  • подготавливаются рамы каждого борта по отдельности;
  • берут лист оцинкованного полотна и переносят размеры бортов на него;
  • борт вырезается по размеру.

На раму прицепного устройства накладывается дно, выполненное из 2-миллиметрового металлического листа, и прихватывается сваркой по всему периметру. Расстояние между точками приварки составляет примерно 4-6 сантиметров. Процедуру установки начинают с переднего борта, затем – боковые, намертво связывая их с передним. Задний борт закрепляется в петли, установленные на раме прицепа.

Виды и назначение пневмоподвески прицепа

Каждый автолюбитель попадает в ситуацию, когда на прицепе не хватает запаса клиренса. Никому неприятно тащить агрегат на «брюхе» по лесной дороге или сугробам, а тем более чувствовать пробои подвески на ухабах шоссе. Исправить это можно с помощью пневмоподвески, которая в последнее время становится популярней. Если раньше ей оснащались грузовые и легковые автомобили, то сейчас под апгрейг попали буксируемые устройства.


Схема пневмоподвески

Пневмоподвеска состоит из нескольких узлов:

  1. Система подготовки воздуха:
    • Компрессор.
  2. Осушитель.
  3. Ресивер.
  4. Электронный блок управления или реле запуска.
  5. Система отслеживания и распределения воздуха:
    • Клапана.
  6. Манометры.
  7. Датчики давления.
  8. Потребители воздуха:
    • Пневмостойки.
  9. Пневмоподушки.
  10. Подкачка колес.
  11. Пневмосигнал.

Пневмоподвеска в классическом варианте сложней и эффективней, чем пневмоподвеска прицепа. Разница заключается в том, что на автомобиле используется полноценная пневмостойка с пружиной, а на прицепе только ее часть – пневмоподушка, представляющая из себя резиновый рукав с зажимами по краям. Главная причина, почему устанавливается «пневма» – это возможность регулировать ходовые качества, как с помощью блока управления внутри салона, так и дистанционно с пульта или даже мобильного приложения.


Пневмоподвеска на прицепе

Преимущества ощутимы:

  • Автовладельцы с пневмоподвеской реже жалуются на пробой.
  • Прицепы устойчивей ведут себя в поворотах.
  • Меньший крен при прохождении виражей.
  • Ходовые качества не меняются в зависимости от количества груза.
  • Синтетическая резина не боится минусовых температур и сохраняет эластичность в сильные морозы.
  • Клиренс, подходящий большинству внедорожников.

Типы пневмоподушек

Пневмоподушки как основной элемент пневмоподвески группируются по типу:

  1. Баллонный. Состоит из:
  2. стягивающих колец.

    Баллонный тип пневмоподушки

Внешний слой выполняет защитную функцию, а внутренний герметизирующую. Толщина рукава составляет 3-5 мм. Минимальный диаметр 150 мм. Подушки состоят из одной секции, двух или трех. Так называемый «бублики». Отсутствие нагрева и трения увеличивает срок службы.

Диафрагменный. Отличается наличием металлического поршня. Это позволяет изготавливать пневмоподушки маленького диаметра. Так называемые «сливы» – подушки рукавного типа.

Диафрагменный тип пневмоподушки

Грузоподъемность пневмоподушки

Американская пневмоподушка рукавного типа Firestone 9000 при диаметре 120 мм выдерживает предельную нагрузку 680 кг. Эта цифра замеряется при давлении 6,8 бар. «Пневма» поднимает или опускает прицеп на 23 см. Цена за штуку от 11 900 рублей.

Пневмоподушка баллонного типа Air Maxxx2500 диаметром 177 мм обладает грузоподъемностью в 1 179 кг. Подушка имеет предельное значение по давлению в 39 бар. Ход подвески 13 см. Цена от 5 350 рублей за штуку.

Самостоятельная сборка конструкции

Предположим, что у вас уже есть рама прицепа и вы выбрали себе колеса для автоприцепа.

Теперь нужно разобраться, как все это собирается и превращается в полноценную ось как элемент конструкции вашего автомобильного прицепа. Рассмотрим несколько ключевых шагов.

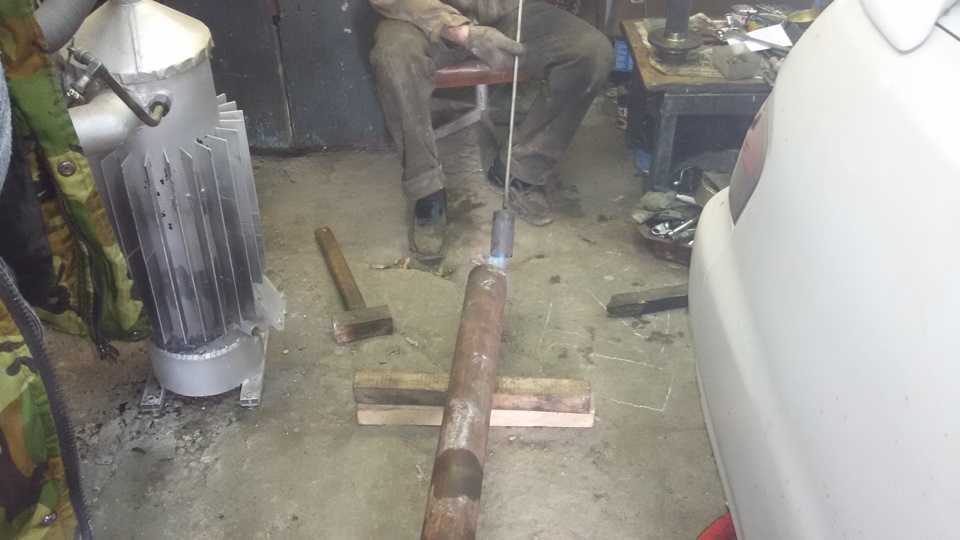

Для начала выбирается сама балка

С круглым или квадратным сечением она будет, не принципиально важно. Главное, чтобы вы взяли соответствующие размеры и использовали металл высокого качества

Иначе подвеска долго не прослужит;
Далее берем ступичную ось, на которую будет устанавливаться уже сама ступица, и соединяем ее с трубой. Как стыковать эти два элемента? Будет идеально, если ступичная ось войдет хотя бы на несколько миллиметров своим выступом внутрь трубы. Тут больше шансов у круглого сечения, нежели квадратного. Далее это все сваривается или соединяется болтами. Поучитесь у Курганских прицепов, если хотите сделать разборную модель. Если же нет, просто качественно приваривайте элементы между собой. Так делается с двух сторон;

Читать также: Принцип работы помпы для воды

  • Вот у вас и готова полноценная ось, к которой затем будет монтироваться рессора или торсионка;
  • Согласно актуальным правила, ось автоприцепа монтируется на длину, соответствующую 40% от общей длины прицепа с задней стороны;
  • Точно сделайте замены, обозначьте место для размещения вашей оси;
  • Монтаж лучше выполнять сверху, то есть прицеп придется перевернуть и расположить на ровной поверхности. Убедитесь, что шпиндели свободно свисают и не мешают вам в работе;
  • Зачистите участок рамы будущего прицепа, где будете монтировать свою ось. Сделайте замер расстояния между втулками и поделите на две одинаковые части. Не забудьте пометить все маркером на оси;
  • Для контрольного замера поделите ширину рамы на 2, а полученную величину нанесите от центра оси. Положение параллельно корректируется. Только теперь приступайте к завершающему процессу монтажа;
  • Соединение осуществляется точечной сваркой по всему протяжению контактов.

Многие народные умельцы советуют брать подвеску пружинно-амортизационного типа. Хотя параметры прочности у нее ниже, если сравнивать с резиножгутовой конструкцией, зато с такой подвеской вы получите более плавный и мягкий ход при пустом и загруженном прицепе.

Насколько сложный этот процесс, судите сами. Если вы никогда не выполняли подобных работ, то начинать с такого этапа я бы не советовал. Проще купить готовую конструкцию или изначально взять хороший заводской прицеп типа:

Всем спасибо за внимание! Эксплуатируйте только надежную и исправную технику, не создавайте угрозу на дороге для себя и других участников движения. (5 оценок, среднее: 4,40 из 5)

(5 оценок, среднее: 4,40 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Как говориться, первые 40 лет самые сложные в детстве мужчины, потом легче… Вот нам с GanzhubaSS легче не стало. Решили мы на 5м десятке лет прикупить себе питбайки, и гонять по лесам полям, не заезжая на дороги общего пользования. Я чуток об этом вот тут писал

Так вот, на питбайках, как и на эндурах можно кататься только вне дорог, а до этого внедорожья еще надо как-то доехать. Своим ходом не вариант, вести в багажнике тоже, потому выход один — строить очередной (ЧЕТВЕРТЫЙ) прицеп. Именно для перевозки питбайков. Но раз такое дело — пусть он будет прицепом-платформой, чтобы и квадры можно было возить, и просто листовой материал… Ширина как обычно — чуть больше Соренты. Кроме того, он должен быть максимально дешевый, ибо еще шлем надо купить, наколенники и прочие нужные штучки

Занимаемся осью устройства

По существующим правилам ось на прицеп следует размещать на длину, которая равняется 40% всей длины самого прицепа с задней стороны. Тщательно измерив длину, следует обозначить место, где будет располагаться будущая ось. Производить ее установку можно сверху вниз, при этом рама располагается перевернутой на ровной поверхности стола на два блока с ребром в четыре сантиметра, а шпиндели должны свободно свисать и не мешать в работе. С того участка, куда планируется установить ось с поверхности рамы убирается краска. Измеряется расстояние между втулками, его нужно разделить пополам, фломастером делается отметка на оси.

Контрольные замеры производят следующим образом: размер ширины рамы делится пополам, получившуюся величину нужно отметить от центра оси (при этом производится корректировка положения) и только после данных действий можно начинать завершающую установку.

Соединение составляющих частей производится методом точечной сварки на всем протяжении контакта. Подвеску лучше всего брать пружинно-амортизационную, пусть она не обладает повышенной прочностью, но с ней прицеп легкового автомобиля своими руками приобретет мягкость хода при езде.

Ходовая часть

Сама конструкция прицепной части мотоблока не представляет особой сложности, а вот ходовая часть – это совсем другое дело. В основе лежит балка, на концах которой размещаются ступицы. Швеллер сваривают между собой так, чтобы получился квадрат. Сварочный шов выполняется сплошным для прочности конструкции. На нижнюю часть квадрата (балки) приваривают ступицы, надевают колеса для прицепа к мотоблоку и проверяют их параллельность. Если условие выполнено, значит, конструкция сварена правильно.

Балку и раму прицепа соединяют при помощи рессор, установленных в специальные кронштейны на раме, заранее предусмотренные в схеме. Вся конструкция прицепной части в сборе проверяется на устойчивость, она не должна опрокидываться.

Совет. Чтобы транспорт прослужил долго и не ломался, следует периодически выполнять его техническое обслуживание, которое заключается в ежедневной чистке после работы и смазке соединений.

Варианты конструкций

Приступая к сборке прицепа, нужно заранее приготовиться к тому, что придётся изрядно поработать над её осью, и в частности, над отдельными её компонентами – амортизаторами, пружинами, ступицами. Если всё получится, то такой прицеп, независимо от типа используемой подвески, будет не хуже заводского.

В принципе никто не мешает приобрести готовую ось, но самостоятельная сборка обойдётся дешевле, к тому же вы получите представление о том, из чего состоит эта деталь и как она работает.

Строго говоря, если рассматривать ось как элемент подвески, то это обычная труба. Она, в зависимости от сечения, бывает круглой и квадратной. С точки зрения прочности на изгиб у двух труб с одинаковой толщиной стенок и площадью сечения квадратная окажется лучше, но поскольку здесь необходимо учитывать и такие характеристики, как обтекаемость, трубы с квадратным сечением, как правило, не используют.

Если говорить о готовых изделиях, то они обычно идут вместе со ступицей, а часто – с тормозами. При сборке оси для прицепа своими руками нужно учесть, что ступицы бывают двух разновидностей:

Блок-ступица считается более надёжной и долговечной, при этом и стоит она дороже. Устройство ромашки долее простое, соответственно, и ремонтопригодность у такой ступицы выше. Замена ступиц не предусматривает их разборки, что, в общем-то, не так уж плохо, поскольку упрощает замену вышедшего из строя узла, облегчая техническое обслуживание прицепа.

Способ крепления ступиц к оси – приваривание или прикручивание. С точки зрения надёжности сварная конструкция определённо лучше, но если во главу угла ставить простоту ремонта, то замена сборной ступицы выполняется на порядок проще.

Прицепы, предназначенные для грузовиков, часто снабжают поворотной осью. Такая конструкция, оснащённая поворотным шкворнем, обеспечивает вращение моста прицепа по вертикальной оси. На легковых автомобилях такая подвижность в большинстве случаев не требуется.

С амортизационной точки зрения конструкции подвесок бывают торсионными или рессорными.

Торсионные модели в настоящее время достаточно востребованы, что объясняется следующими достоинствами:

  • долговечностью;
  • простотой эксплуатации;
  • отсутствием необходимости применения амортизаторов;
  • компактностью размеров и небольшой массой;
  • уменьшением свободного пространства между рамой прицепа и осью.

Подвеска торсионного типа относится к независимым разновидностям, такая конструкция соединяется с рамой жёстко. Состоит она из пустотелой многоугольной трубы, внутри которой размещается такая же, но меньшего диаметра, а пространство между ними заполняется резиновыми прокладками в виде жгутов, обеспечивая неподвижность внутреннего вала, к которому крепится колесо.

Торсионные подвески не следует использовать, если предполагается эксплуатация прицепа в жёстких условиях, но для города и асфальтированных дорог это идеальное решение.

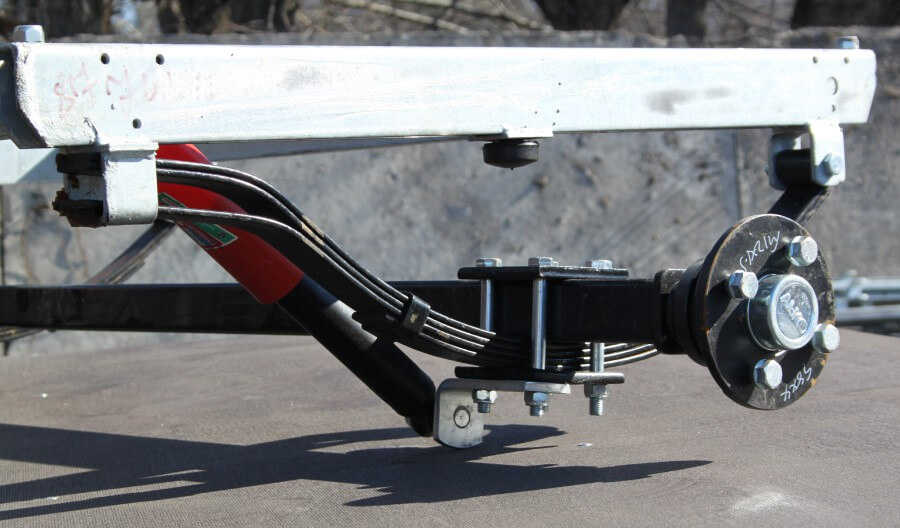

Рессорные подвески характеризуются повышенной устойчивостью к серьёзным нагрузкам, поскольку обеспечивают увеличенную длину хода, если сравнивать с торсионным вариантом. Недостаток такого решения – за рессорами нужно ухаживать чаще, но и ремонтопригодность у них выше, чем у торсионных аналогов.

Прицеп легковой переделка. Можно ли переделывать легковой прицеп

Достаточно часто возникают ситуации, когда автовладельцу хотелось бы что-то изменить в своем автомобиле или прицепной платформе. Можно ли переделать прицеп легкового автомобиля и насколько, чтобы не возникло вопросов со стороны сотрудников ГИБДД?

Обычно опытные водители говорят так: по закону разрешены такие обновления транспортного средства, которые не вносят существенных изменений в конструкцию изготовителя. Поэтому, если вы хотите повысить борта на 10 сантиметров или установить на платформу каркас для тента, покрасить кузов в модный цвет, то и делайте это совершенно спокойно.

А если вы решили, что для дальнейшей эксплуатации буксируемой техники вам необходимо увеличить грузоподъемность в два раза и установить вторую ось, готовьтесь к тому, что придется пройти энное количество инстанций, отсидеть немалое время в очередях, провести техническую экспертизу и регистрировать вносимые изменения в схему конструкции транспортного средства. Это все, конечно, не самое приятное времяпрепровождение.

Но лучше так, чем эксцессы на дороге, когда у вас срочная поездка, вас где-то ждут, но не дождутся из-за того, что вас останавливают сотрудники закона, предъявляют штраф и лишают транспортное средство регистрации, отбирают государственный номер.

Чем раздумывать, можно ли переделать заводской прицеп так, чтобы он перевозил в два раза больше грузов или сделать из обычной тележки дом на колесах, лучше сразу покупайте прицепную технику с соответствующими параметрами.

Что чаще всего хотят изменить водители в своих ТС, когда надо решить, можно ли переделывать прицеп?

Если дело только в дизайне, можно ли переделывать легковой прицеп так, чтобы он выглядел более современным и стильным? Тут обновления вам, скорее всего, никто не запретит, если основная конструкция остается прежней. Вы можете:

Такие обновления не меняют заводскую конструкцию, не оказывают влияния на управление транспортным средством, не сказываются на устойчивости автопоезда, не угрожают безопасности движения. Просто прицеп стал выглядеть более современным, это не запрещено.

Что можно переделать в легковом прицепе для увеличения его долговечности и надежности?

Такие мероприятия, как правило, не вызывают вопросов у представителей ГИБДД.

Что можно сделать для расширения функциональных возможностей прицепа?

Хотя надо понимать, что значительное увеличение внешних габаритов транспортного средства не может остаться незамеченным и заинтересует сотрудников ГИБДД. Также не стоит делать из бортового прицепа полноценную платформу для катера или яхты. Слишком существенные переделки для этого необходимы, лучше уж сразу покупать специализированную технику.

Увеличение грузоподъемности, монтаж второй оси, тормозной системы, замена подвески – это серьезные изменения конструкции транспортного средства. Можно ли так переделывать заводской прицеп легкового автомобиля? Опытные водители не посоветуют вам заниматься таким глобальным тюнингом. Потратите силы, время и средства на переделки в конструкции, и не факт, что итоговый результат будет достаточно качественным.

И не забывайте про необходимость технической экспертизы, оформления технических документов, регистрации и прочей бумажной волокиты.

Здравствуйте, друзья! Поскольку не всегда заводской автоприцеп может полностью удовлетворить потребности своего владельца, многие решаются на конструктивные изменения транспортного средства. Всевозможная переделка прицепа направлена на достижение им тех характеристик, которые будут устраивать вас.

Но что можно создать из него и насколько сильно способны видоизменяться прицепы? Об этом и поговорим.

Приступаем к сборке легкового прицепа

Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости. Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её. Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными. Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки

Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины

Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.
Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы. Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением. Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.
После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.

Немного про ось, подвески и ступицы

Вы можете купить готовую ось, но если вы тут и читаете это, то понимаете, что самодельная ось для прицепа обойдётся гораздо дешевле, вы получите общее представление про работу оси и, возможно, удовольствие.

Сама по себе ось простой элемент подвески, а по факту это труба, которая бывает квадратной или круглой.

Если сравнивать прочность этих двух видов осей (с одинаковой толщиной стенок), то квадратная, естественно, лучше. Однако оси с квадратным сечением в повседневной жизни не используют. Так как они более дорогие, как в покупке/производстве, так и в техобслуживании.

Покупая ось, с ней в наборе идут ступицы, которые зачастую идут с тормозами. Но если вы собираете ось своими руками, то вам придётся их собственноручно соединять с осью. Поэтому вам следует знать, что ступицы бывают двух видов:

  • Блочные (более надёжные, долговечные, но и дорогие);
  • Ромашковые (они проще, менее надёжны, и, естественно, дешёвые);

Так как при замене ступиц не предусматривается, что вы будете их разбирать, это облегчает техническое обслуживание прицепов. В связи с этим ромашковый вид ступиц пользуется популярностью.

Соединить ступицу с осью можно двумя способами – приварить или прикрепить на болтах.

Сварка ступицы с осью является более надёжным способом, однако если ступица сломается и появится необходимость замены, снять её будет крайне затруднительно.

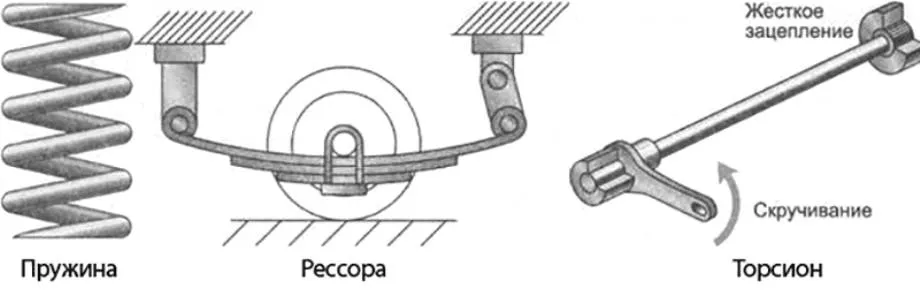

Подвески бывают двух видов:

  • торсионные;
  • рессорные;

Торсионные модели более востребованы, что легко объясняется, ведь они:

  • долговечны;
  • крайне просты в эксплуатации;
  • компактны и весят относительно немного;
  • также у них нет необходимости в амортизаторах;

Торсионная подвеска жёстко соединяется с рамой. Она состоит из пустой трубы (многоугольной), внутри которой точно такая же, но меньшего диаметра, что по совместительству также является внутренним валом, к нему и крепится колесо. Меньшая труба обкручена резиновыми прокладками (жгутами) так, что всё пустое пространство между трубами заполнено ими.

Торсионные подвески подходят для эксплуатации в городе и на асфальтированных дорогах.

Рессорные подвески жёстче и устойчивее к нагрузкам. Такие подвески подходят для эксплуатации в обычных так и в экстремальных условиях. Недостаток этого типа в том, что он дороже, за ним нужен уход.
