Улучшаем приборную панель автомобиля

Индикаторные лапочки

Также панель приборов 2114 имеет блок световых индикаторов, который включает следующие значки:

Разберем обозначение значков на панели приборов детальнее:

1. Индикатор, выводящий информацию о текущем уровне масла в двигателе. При критически низком количестве смазывающей жидкости лампочка загорается оранжевым цветом. Масло необходимо долить сразу же после того, как этот индикатор станет активным;
2. Данный индикатор свидетельствует о низком количестве рабочей жидкости в емкости стеклоомывателя. Бачек рассчитан на 5 литров жидкости, индикатор включается, когда её количество падает ниже 1 литра;
3. Датчик количества жидкости в системе охлаждения двигателя. Один из важнейших индикаторов, за которым необходимо тщательно следить;
4. Указывает на наличие незакрытых дверей. Горит красным цветом;
5. Индикатор, который загорается, если габариты, либо стоп-сигнальные лампы вышли из строя. Цвет активного индикатора – красный;
6. Лампочка, которая загорается в случае критического износа тормозных колодок (1.5 мм). Горит с момента первого нажатия тормозов до выключения автомобиля;
7. Индикатор, свидетельствующий о том, что водитель не пристегнут ремнями безопасности.

Восклицательный знак на панели приборов в двух случаях: при включенной стартере автомобиля, и при низком уровне тормозной жидкости. Как правило, причина во втором варианте.

Если горит значок двигателя на панельке, значит с силовым агрегатом четырнадцатой что-то не в порядке. Причин у загорания лампочки «Check Engine» очень много, нередко она горит даже тогда, когда каких-либо видимых неисправностей нет. Лучше всего съездить в СТО на диагностику, так вы обезопасите от возможных проблем.

Независимая подсветка

При таком подключении включаться освещение коврика будет только со стороны открытой двери. Это удобно при посадке пассажира, когда нужно осветить конкретную сторону. Для такого подключения вам понадобится минимальное количество провода. Достаточно с каждой стороны подключить ленту плюсом к прикуривателю, а минусом на концевик двери. Подключить минусовой провод можно через отверстие в кузове, через которое пропущены все провода, подходящие к двери. На некоторых моделях для этого придется разобрать панель. Так делают с двух сторон. Это позволяет максимально экономично сделать подсветку.

От габаритов. В таком случае свет под ногами будет гореть, пока у вас включены внешние осветительные приборы. Чтобы, это не мешало движению, то лучше всего сделать освещение не сильно ярким. Подключается тут все также достаточно просто. Минус кидается на корпус автомобиля. Плюсовой провод подключается к наиболее удобной лампочке приборной панели.

В итоге, у вас будет подсветка включаться одновременно с включением наружного освещения. Для большего удобства желательно предусмотреть способ быстрого отключения ленты. Это может быть разъем папа-мама или небольшой тумблер, расположенный в удобном для вас месте.

Заключение

. Многие водители производят различный тюнинг салона. Многие модернизируют «родную» систему освещения. Поэтому вопрос, как сделать подсветку ног в автомобиле своими руками, не редок. В принципе, эта работа довольно простая, достаточно приложить этому процессу руки и голову. Самое сложное это подключить подсветку к питанию, для этого придется частично разбирать обшивку, чтобы протянуть провода.

Диодная подсветка

Среди её достоинств можно назвать следующие:

1. Простоту монтажа, который можно сделать своими руками.
2. При выполнении работ своими руками не нужно отдельных креплений — диодная лента имеет, как правило, самоклеящееся покрытие.
3. Если вы используете отдельные фонари диодного типа небольших размеров, у вас есть возможность вставить их даже в обычные места для монтажа штатных источников освещения.
4. Короткие периоды включения-выключения позволяют использовать такие фонари не только при открытии дверей, но и для светомузыки в салоне автомобиля.
5. Диодная лента хорошо переносит удары и воздействие внешней среды. Главная опасность состоит в том, что иногда можно перепутать полярность при монтаже своими руками.

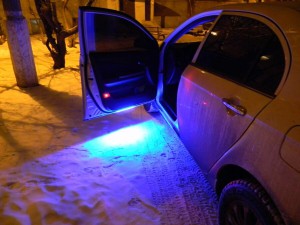

Светодиодная подсветка дверей машины

Установка комбинированной подсветки

Для тех, кому сильно нравится свечение неона, можно сделать и комплексный вариант освещения. К примеру, для подсветки ног водителя и пассажиров можно использовать неоновые лампы вместо светодиодов. Там меньше риск их механического повреждения.

Для монтажа понадобится: неоновые лампы, саморезы, капроновые хомуты для крепления, уголок из алюминия.

Зачастую многие неоновые лампы имеют разъём для подключения к прикуривателю. Вам он не понадобится. Его обрезаете и зачищаете контакты. Далее берёте алюминиевый уголок и отпиливаете кусок такой же длины, как и лампа. Уголок прикручиваете под торпеду, неон при помощи хомутов. То же самое делаете под бардачком и снизу задних сидений, чтобы осветить пространство под ногами пассажиров.

Всю проводку необходимо спрятать и протянуть к торпеде.

Некоторые моменты во время использования

Достаточно часто у автолюбителей возникает вопрос: «Запрещается ли установка подсветки автомобиля?», «Что будет, если всё-таки запрещается?» и так далее. В большинстве регионов РФ сотрудники ГИБДД считают неприемлемым такой вид тюнинга. И, обычно, считают, что подсветка днища попадает под статью 12.4 КоАП часть 1. Согласно данной статье, водителям необходимо выплачивать штраф за подсветку в размере 3000 р. или могут конфисковать (снять) подсветку.

Поэтому стоит наперёд обдумать какую подсветку ставить и стоит ли вообще, ну и естественно, как с ней обращаться. Опытные ездоки рекомендуют на всякий случай сделать кнопку экстренного отключения, дабы избежать неприятных ситуаций с последствиями.

Видео установки подсветки днища:

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Подключение

Есть несколько подходящих вариантов, как самому сделать подсветку в своей машине, чтобы обеспечить оригинальное свечение в ногах.

Каждый автомобилист решит сам, каким образом ему будет удобнее и проще подключить светодиодную подсветку для ног в машине. Но выделяют 3 основных варианта:

• к освещению самого салона;
• через прикуриватель;
• от габаритов.

Выбор зависит именно от того, в каком формате водитель хочет видеть подсветку. Ведь каждая схема предусматривает свой вариант того, когда и как будет активироваться свечение.

Через освещение салона

Некоторые автомобилисты предпочитают установить подсветку для ног у себя в авто, подключившись к системе основного освещения салона автотранспортного средства.

Такой метод подключения предусматривает, что подсветка будет всегда включаться именно при открытии дверей либо при включении освещения автомобильного салона.

Если вы подсоединяете светодиодную подсветку для зоны ног в машине через освещение салона, тогда источник света потребуется подключить по такому алгоритму:

• снимите плафон освещения салон;
• соедините провода, соблюдая полярность;
• к белому проводку обычно идёт плюс;
• к красному проводку подключается минус;
• провода скрываются под обшивкой салона;
• удобнее всего их протянуть непосредственно по боковой стойке;
• далее соедините провода установленных светодиодных лент между собой;
• подключите их к источнику питания;
• проверьте систему на работоспособность;
• если всё функционирует, выполните качественную изоляцию;
• верните плафон на место.

Если установить дополнительно контроллер, свет будет постепенно тухнуть, а не резко отключаться.

Если не уверены в полярности проводки, воспользуйтесь тестером или мультиметром. Это даст понять, где плюс, а где минус. Всё же провода могут отличаться по цвету, в зависимости от авто.

Таким вот образом можно подключиться к функционирующему освещению салона, но это не единственный вариант.

Через прикуриватель

Также можно активировать светодиодную ленту от прикуривателя, что делается довольно часто.

Подключая ленту к прикуривателю, свет будет включаться при открытии дверей.

Не самый плохой вариант, поскольку большинству водителей подсветка во время движения не нужна. Они используют её для комфортной посадки и высадки из автомобиля.

Само подключение выполняется по такому алгоритму:

• плюс светодиодной ленты соединяется с прикуривателем;
• минус нужно подключить к концевику на двери;
• проводка ленты выводится вместе с остальными проводами, соединяясь в единый жгут;
• все контакты изолируются, фиксируются стяжкой при необходимости.

Как именно вывести и спрятать провода, зависит от конкретного автомобиля и идей автомобилиста.

Через габариты

Если подключиться от габаритов, тогда подсветка будет функционировать постоянно, параллельно с работой габаритов. То есть это наиболее актуальный для многих вариант, поскольку включаться система будет ночью во время поездок.

https://youtube.com/watch?v=GbKeqfUV1QI

Подключить плюс можно от любой лампочки подсветки. К примеру, бардачка или приборной панели. Минус кидается на кузов.

Если подключить минус к концевику двери, тогда подсветка будет включаться при условии, что дверь открыта, а габариты горят.

Тут уже каждый автомобилист сам решает, как и в каких ситуациях ему требуется работа светодиодной ленты в ногах. Потому можно выбрать различные варианты подключения.

Установив ленту в ноги, можно добиться оригинального внешнего вида салона, а также получить долю практичности от такого решения. Выбрав подходящий вариант работы, остаётся только реализовать схему. Причём сделать это можно самостоятельно, не имея за плечами богатого опыта и специального профильного образования.

Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?

Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.

Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.

Помимо оформления салона, диодная лента активно используется при подсветке колес машин.

Пошаговая инструкция диодного подключения подсветки салона автомобиля

Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.

Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.

Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.

Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.

По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.

Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.

Монтаж светодиодов и подсветки-логотипа своими руками

Итак, выше уже было сказано, что вполне реально осуществить монтаж подсветки дверей в авто своими руками — будь то лазерная с привлекательным логотипом или более простая. Рассмотрим же в данном пункте, что для этого необходимо, и, конечно же, какова должна быть последовательность действий. Начнем с подбора нужного инструмента и материалов. Нам понадобятся четыре светодиодные лампочки, специальный плафон, используемый для подсветки номерных знаков (тоже 4 штуки), электрические провода, гофра и канцелярский нож. Подготовив все инструменты, можно приступить к делу.

Для начала стоит заняться проводами, ведь на них возложена весьма ответственная миссия – подача питания на осветительные приборы. Дабы избежать инцидентов, которые могут возникнуть с электрикой, следует прокладывать к двери все провода в специальной гофре. В общем, если хотите простую подсветку, то один кабель плюсом подключаем к системе освещения автомобиля, а минусом к концевику дверей. Он представляет собой кнопку, при нажатии на которую происходит некоторое сигнальное действие. Так, например, именно благодаря данному элементу на панели приборов загорается символ, оповещающий нас о том, что двери закрыты недостаточно хорошо либо же вовсе открыты.

Выше был представлен самый простой способ освещения, сейчас же рассмотрим более интересный вариант организации подсветки в виде логотипа для дверей автомобиля. Для этого нужна специальная лазерная лампа, которую также очень легко купить. Далее следует демонтировать обшивку двери и выбрать максимально подходящее место, где она и будет установлена. Затем специальным буром просверливаем отверстие, оно должно иметь такой же диаметр, как и линза, и устанавливаем вышеупомянутую лазерную подсветку с логотипом в строго вертикальном положении.

В комплекте с лазером идет инструкция, в ней подробно описано, как своими руками подключить данный предмет к проводке авто. Зафиксировав все элементы, которые содержит в комплекте лазерная подсветка, возвращаем обшивку двери на ее прежнее место. Новая опция не только добавит комфорт в жизнь владельца, но и подчеркнет стиль и индивидуальность вашего автомобиля.

Главная →

Устройство → Кузов →

Техника выполнения

Весь процесс достаточно прост, нужны лишь некоторые материалы и школьные познания в электрике:

1. Приобретите пластиковый, монтажный короб, используемый при электропроводке. В магазине радиотехники купите светодиоды на вкус и цвет, кроме того, приобретите резистор на 700-800 Ом. Также можно приобрести готовые неоновые трубы.
2. Отметьте на коробке точки расположения светодиодов (оптимальным вариантом будет расстояние примерно в 5 сантиметров). Подсоедините резистор, и не забудьте проверить лампочки на работоспособность, предварительно подключив их к батарейке.
3. Расположите светодиоды по отверстиям, и подсоедините их параллельным способом. Укоротите верхнюю часть светодиодов (в противном случае будет виден не поток равномерного света, а светящиеся точки), а также обработайте герметикой края коробки.
4. Зафиксируйте короб на днище при помощи хомутов, которые нужно прикрепить к кузову при помощи саморезов. Можно не использовать хомут, закрепив коробку непосредственно к днищу. Обязательно установите трансформаторный блок под капот автомобиля, к которому нужно подсоединить выводы от светодиодов.
5. В салоне автомобиля установите отдельный переключатель, отвечающий за работу подсветки. Установите его в любое удобное и легкодоступное место. Подсоедините тумблер с проводами трансформатора, и соедините готовую цепь к системе электропитания автомобиля.

Это лишь один из способов, как сделать подсветку пола в автомобиле. Есть и другие, не менее оригинальные и не затратные.

Подсветка панели приборов ВАЗ 2114

Для начала необходимо снять вместе с патронами основные лампы подсветки. Далее, очень аккуратно снимаем стрелки, поддев их чем-то тонким. Можно просто провернуть их возле ограничений и медленно стаскивать с оси. На данное время существует очень много разновидностей панелей. На одной их части привод стрелок крепится на главной плате, а на другой — на основе с оргстекла.

После этого необходимо аккуратно снять вставку из оргстекла. Поддеть ее с краю и просто отодрать. Липкий слой не следует загрязнять или стирать. Вставку нужно перевернуть и положить на чистую поверхность. С помощью лезвия стираем зеленое напыление, которое заметно в районе цифр. Теперь можно собрать оргстекло и вставку.

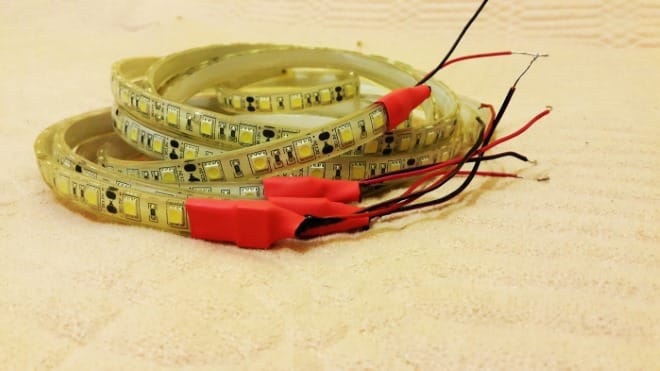

Классификация диодных лент

Светодиодная лента — универсальный источник света, подходящий для создания всевозможных форм, углов освещения или яркости. Устанавливается в любое, даже самое труднодоступное место на автомобиле. Прежде чем оснащать машину подобным аксессуаром, рекомендуется изучить типы светодиодов, ведь каждый из них наделен особыми характеристиками.

По цвету свечения светодиодов

Диодные ленты могут быть монохромными, излучая какой-то один цвет, и универсальными RGB, то есть играть разными красками. С монохромным освещением дело обстоит проще, а вот для мерцания универсальных диодов потребуется оснастка в виде контроллера, пульта управления или блока питания.

По размерам светодиодов

Светодиодная полоса имеет различную маркировку: корпус с парой выводящих концов обозначается буквами DIP, а оборудование, монтируемое на поверхность, имеет маркировку SMD. Второй вариант более эффектный, поэтому рекомендуется устанавливать на днище автомобиля именно такое освещение, оно делится на категории:

• SMD5050 — наличие больших диодов размером 5х5 мм, с мощность 0,24 Вт и высокой яркостью;
• SMD3528 — самый часто используемый вариант с размерами диодов до 3,5 мм и мощностью 0,08 Вт;
• SMD3010 — преимущественно используется в боковом освещении, имеет диоды размером 1х3 мм и мощность в 0,08 Вт.

По плотности светодиодов

Плотность характеризует количеством светодиодных огней, расположенных на 1 м ленты. Существует два варианта:

1. Тип 3028 содержит 60, 120 или 240 огней. В последнем варианте диоды располагаются в два ряда.
2. Тип 5050 на одном метре имеет 30, 60 или 120 огней, где последний вариант имеет двухрядное расположение диодов.

Чем больше плотность лампочек на 1 м полосы, тем более яркой будет подсветка.

По классу защиты

На международном уровне утвержден показатель IP с идущей следом цифрой. Это обозначение говорит об устойчивости диодного оборудования к воздействию окружающей среды. Первая цифра — показатель защиты элемента от механического влияния, вторая — уровень защиты от влажности.

1. IP20 — при такой подсветке машины снизу днища диоды слабо защищены. Светящаяся полоса пригодна для использования в местах недоступных влаге.
2. IP65 — полоса покрыта эпоксидной смолой, что позволяет монтировать ее снаружи автомобиля.
3. IP68 — надежная защита. Прибор покрыт слоем прозрачного силикона и подходит для установки снаружи машины, выдерживает любые неблагоприятные условия погоды.

Как поменять цвет шкалы приборов у автомобиля ВАЗ

Необходимо взять кусок пластмассы и ножницы. Вырезаем контуры таким образом, чтобы пластмасса влезла в основную часть. Также вырезаем места для приводов стрелок. Далее наносим разметку для светодиодов. Для топлива нужно три светодиода, для температуры — четыре. Затем выставляем по цифрам панели приборов для каждой шкалы.

Теперь, руководствуясь разметками, делаем отверстия для светодиодов и сопротивлений. Это можно сделать горячим шилом или маленьким сверлом. Макушку светодиода нужно сточить, так как в ней вмонтирована линза для фокуса луча

Важно при этом не повредить сам светоэлемент. Светодиоды следует припаивать параллельно друг с другом и последовательно с сопротивлением

Пересвет приборной панели своими руками

Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.

Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:

1. не торопитесь, чтобы не повредить токопроводящие дорожки платы;
2. соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
3. не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):

Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.

Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.

Чего только не предпринимают автолюбители для того, чтобы их автомобиль стал более удобным и необычным. Некоторые автовладельцы тратят большие деньги на профессиональный тюнинг приборной панели. А некоторые мастера предпочитают сделать его самостоятельно. Такой тюнинг выполнить достаточно просто. Для того чтобы заменить обычные лампочки на светоизлучающие диоды (СИД), не нужно иметь специальных знаний и умений. Как сделать светодиодную подсветку панели приборов в автомобиле своими руками — мы сейчас вам и расскажем.

Подсветка кнопок и консоли управления печкой

Замена подсветки консоли управления печкой происходит следующим образом. Снимают ручки управления и стекло блока управления. Из фольги делается отражатель, который необходимо закрепить под стеклом блока управления. После этого откручивают нижнюю часть консоли, где находится патрон со старой лампой. Эту лампу меняют на светодиод и собирают все в обратной последовательности. Можно также на дно блока наклеить светодиодную ленту, а ее контакты через провода подсоединить к патрону. Только проверьте, чтобы полярность при соединении приборов была правильно, иначе светодиоды не засветятся.

Еще более просто происходит замена подсветки кнопок на приборной панели. Кнопку необходимо достать из панели и разобрать. Внутри находится лампочка, которую мы меняем на светодиод. При необходимости можно достать светофильтр, а можно скомбинировать его с цветом светодиода и получить новый оттенок.

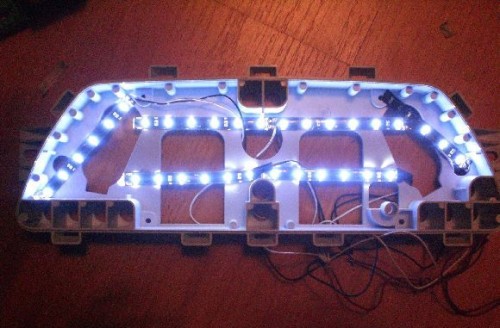

Подсветка приборной панели может быть сделана с помощью светодиодной ленты. Для этого необходимо снять приборную панель, устранить цветофильтр (соскоблить или стереть с помощью растворителя) и закрепить внутри светодиодную ленту по периметру. Выводы ленты подсоединяют к патрону лампочки. Стрелочки, чтобы они хорошо светились, необходимо покрасить чем-то белым.

Комбинированная подсветка приборов

Чтобы осуществить данный тип освещения, необходимо запастись следующими материалами:

• двусторонний скотч;
• светодиод в патроне (три штуки);
• фольга.

Для того, чтобы снять приборную панель, необходимо уточнить этапы снятия с инструкцией, которая прилагается к транспортному средству. Алгоритм действий здесь имеет следующий вид:

• снимание приборную комбинацию;
• аккуратно отворачиваем спидометровый тросик и отсоединяем все имеющиеся штеккеры;
• в верхней части приборной панели должны размещаться источники подсветки – три лампочки. Также здесь будет зеленый светофильтр. Его можно убрать или оставить;
• проводится замена лампочки на светодиоды и устанавливаем рассеиватель из фольги. Его закрепляем с помощью двухстороннего скотча.

Готовая подсветка приборной панели

После этого осталось только собрать все детали панели и установить их на прежних местах.

Обратите внимание! В любом случае организации подсветки можно спокойно экспериментировать с цветами светодиодов, чтобы получить наиболее красивый тип свечения. Для того, что качественно провести замену освещения приборной доски, можно использовать как отдельные светодиоды, так и целую светодиодную ленту. При этом подсветка может осуществляться как отдельной части консоли, так и всей ее площади

Главное – правильно подключить диоды и ленту, не перепутав полярность проводов

При этом подсветка может осуществляться как отдельной части консоли, так и всей ее площади. Главное – правильно подключить диоды и ленту, не перепутав полярность проводов

Для того, что качественно провести замену освещения приборной доски, можно использовать как отдельные светодиоды, так и целую светодиодную ленту. При этом подсветка может осуществляться как отдельной части консоли, так и всей ее площади. Главное – правильно подключить диоды и ленту, не перепутав полярность проводов.
