Легковой прицеп самосвал: варианты, как сделать, личный опыт

Обзор производителей и моделей

Завод легковых автоприцепов «Вектор».

ЛАВ-81011В:

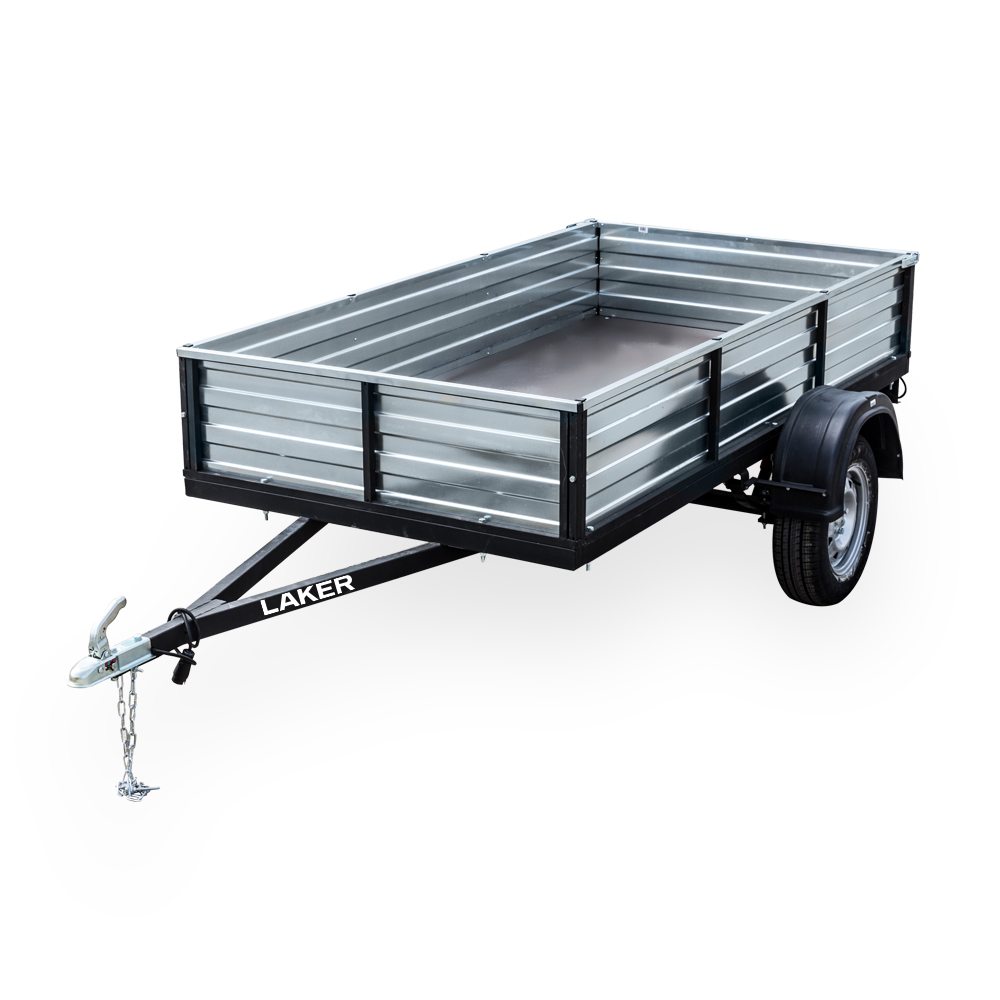

Прицепы производства LAKER.

Heavy Duty 400:

ООО «Европрицеп» модель 711914-ATHOS, опрокидывающийся назад с грузоподъемностью 2 т. Оснащен электродомкратом и тентом 1,5 м. Предполагает установку сетчатой надстройки.
ООО «Трейлер» модель 829450 грузоподъемностью 0,48 т, кузовными размерами – 3х1,5 м. Оснащается низким или высоким тентом, гидродомкратом.
Завод легковых автоприцепов «Вектор» модель ЛАВ 81012А – платформа с откидным трапом и рессорной подвеской. Грузоподъемность – 0,6 т.
ООО Торговый дом «СаранскСпецТехника» модель ССТ-7132-6К- одноосный прицеп с расширенным функционалом, грузоподъемностью -0.54 т.

Приступаем к сборке легкового прицепа

Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости.
Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её.
Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными

Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки.
Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины

Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.

Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы.
Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением.
Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.

После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.

Требования к автомобильному прицепу по ГОСТу

Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования. В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

Итак, автомобильный прицеп должен соответствовать следующим требованиям:

Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

У автомобиля есть вторая жизнь

И здесь речь вовсе не идет об отправке машины на переработку с целью получения металла и прочих материалов, из которых затем снова делают новые автомобили.

Из старых и бу машин можно получить превосходный и точно превосходящий всех по оригинальности автоприцеп. Причем суть заключается именно в том, чтобы из кузова сделать как бы продолжение своей полноценной машины. Не совсем гармонично будет смотреться автомобиль типа Мерседес, на тягово-сцепном устройстве которого закреплен и тянется прицеп из Москвича. Потому здесь предпочтение отдается аналогичным маркам и моделям. Если взглянуть на фото, это безусловно завораживает и заставляет на подсознании хотеть себе точно такой же прицеп из половины автомобиля.

Но и тут есть свои нюансы. Дело все в том, что попытки сделать прицеп из передней части не заканчивались особыми успехами. И дело вовсе не в технических аспектах или сложностях реализации. Просто выглядит это не особо эстетично.

Куда оригинальнее и лаконичнее смотрятся прицепные ТС, выполненные из задней половины. Сейчас даже можно купить уже готовый вариант. Хотя среди крайне ограниченного ассортимента отыскать прицеп из задней части строго под вашу марку, модель, да еще и в цвет кузова, очень сложно.

Потому в основном речь идет об изготовлении подобного чуда своими руками.

Изготовление своими руками

Для того чтобы сделать автоприцеп самостоятельно, нужно позаботиться о приобретении некоторых материалов и инструментов. Чтобы во время работы не искать нужные приспособления, их приобретают заранее. Список инструментов и материалов:

Швеллер из стали для каркаса. Следует выбрать или отрезать куски, которые в сечении имеют 40х25 мм. Можно применить трубу квадратного сечения, поперечный размер которой составляет 40х40 мм. Отрезки определяет мастер из соображений габарита.
Сталь листовая, из которой будут сделаны борта автоприцепа. Ее толщина не должна быть меньше 1 мм. Размеры готовых кусков рассчитывают по чертежу в зависимости от габаритов кузова.
Фанера толщиной не меньше 16 мм для формирования дна в кузове. Такая толщина нужна для учета прочности при загрузке.
Для сборки ходовой части можно брать элементы подвески распространенных марок автомобилей. Очень часто используют подвески «Волги», «Москвича», «Запорожца», иногда применяют мост от классических «Жигулей».
В состав электрических элементов оборудования входят указатели поворота, стоп-сигналы, светильники габаритов. Такие варианты в сборе можно приобрести на рынке в виде готовых комплектов. Часто применяют бортовые фонари от «Газелей» и УАЗов.
Элементы крепления зависят от характерных особенностей автоприцепа, его конструкции. Чтобы не беспокоиться о прочности готового изделия в дороге, не стоит экономить на таких соединительных элементах.
Инструмент мастера для изготовления самого прицепа. Эти инструменты должны обеспечивать минимальный список работ. Сюда входят электродрель, болгарка, плоскогубцы, набор гаечных ключей, лобзик. Каждый мастер может добавить что-то в этот перечень для удобства.
Аппарат для сварки металла, на котором следует иметь навыки работы, или следует пригласить специалиста.

Начало работ

Сборка начинается с рамы автоприцепа, которая является несущей конструкцией. На нее приходится основной вес груза. К ней предъявляются повышенные требования надежности и прочности. Приготовленный швеллер или квадратная труба режется в размер по чертежу, делаются две длинные и две короткие заготовки.

Из них делают прямоугольное или квадратное основание в виде рамы, к которому впоследствии будут присоединены борта из металлического листа

Уделяют внимание качеству сварки, так как у самодельных автоприцепов это является больным местом. Крепление сцепки делается впереди изготовленной рамы

Для установки амортизаторов в середине рамы ставят специальные проушины.

Настает очередь делать бортовой каркас. Для крепления бортового ограждения укрепляют вертикальные стойки, их длина зависит от высоты борта. Вертикальные элементы соединяют между собой дополнительными ребрами жесткости, так как во время движения именно стойки испытывают нагрузку от смещения груза. Дополнительные укрепляющие связи делают горизонтальными, вертикальными или ставят по косой.

Работа с ходовой частью автоприцепа сопряжена с большим числом трудностей и отличается особенностями. Одна из них заключается в том, что ось должна быть расположена ближе к задней стороне автоприцепа. Все конструктивные особенности возникают в зависимости от того, ходовая часть какого автомобиля взята для устройства прицепа. К раме приваривают амортизационные проушины и крепления для реактивных тяг. Установка и использование последних обязательны, так как они играют роль элементов, поддерживающих мост.

Заключительная фаза

Борта вырезают по размерам, которые измеряют на месте. На этом этапе использовать размеры из чертежей неактуально, так как в процессе изготовления размеры остова кузова, как правило, немного разнятся с теми, что предусмотрены в схемах. В качестве крепления используется сварка или заклепки, которые также хорошо держат материал. Борта крепят ко всем стойкам и укрепляющим связям.

Электрическое оснащение

Боковые стенки предназначены для отражателей оранжевого колера. Чтобы провода сохраняли целостность, на них надевают защитную гофру. Соединения проводов должны быть надежные и хорошо закреплены. Гофру с проводкой внутри удобно крепить к остову рамы при помощи хомутов из пластика.

Изготовление автоприцепа требует сноровки и опыта работы с электрическими инструментами, но это сэкономит средства по сравнению с покупкой готового транспортирующего средства в магазине.

Как выбрать прицеп самосвал

Прежде чем приобрести прицеп для легкового автомобиля самосвал, учитывают условия использования: город, трасса, бездорожье, так как автоприцепы оснащены разными подвесками, предусмотренные для разных условий использования:

Торсионная с легкостью проходит повороты и не прихотлива.
Рессорная хороша на трассе, бездорожье. Прочна и легка при починке, но дорога в обслуживании.

Основные критерии выбора прицепа:

Обращайте внимание на максимальный тоннаж, тормозную систему. Агрегаты с малой грузоподъемностью не оснащаются тормозами

Одноосный прицеп самосвал

Просмотрите все технические характеристики прицепа.
Уточните есть ли возможность дооборудовать прицеп. Например, тентом. Он нужен для частых перевозок в любые погодные условия.

Прицеп для легкового автомобиля самосвал можно:

Приобрести. Многие заводы выпускают автоприцепы с предусмотренным подъемным механизмом. Такие агрегаты созданы по ГОСТу, поэтому государсвенная регистрация не составит труда.
Собрать с нуля.
Переделать бортовой прицеп.
Сделать самостоятельно: прицеп самосвал для легкового автомобиля своими руками – несложно, но при отсутствии навыков сборку лучше не осуществлять. Если самосвальный прицеп для легкового автомобиля своими руками изготовлен по требованиям, он не уступит аналогу с завода.

Обращайте внимание на следующие аспекты:

Комплектующие (импортные служат дольше).
Произведите тестовую погрузку-разгрузку, при этом проверяются удобность и надежность открытия-закрытия замковых механизмов.
По возможности пройдите тест-драйв.
Если в гараже завалялись автомобильные колеса с шинами, как на покупаемой модели, уточняется возможность приобретения агрегата без колес.
Пересматривайте видео, варианты доработок бортовых моделей и изучить продукцию популярных производителей.

Прицеп для легкового автомобиля своими руками: составление чертежа

Когда собран весь необходимый материал, можно приступать к составлению чертежа. Самому расчертить на бумаге эскиз будущего изделия не слишком просто, поэтому для облегчения задачи можно за основу взять готовый чертеж из интернета, по ходу создания конструкции внести в него свои корректировки

Еще автовладельцу следует помнить, что самоделку придется регистрировать в ГИБДД, и важно отметить, что сцепное устройство может здесь применяться только заводского изготовления

Например, образцом будущего автоприцепа может послужить чертеж АП «Жигули», если сам автомобиль по свои габаритам и грузоподъемности схож с этой моделью авто. Любой автомобильный прицеп состоит из следующих основных частей:

кузова;
рамы;
дышла;
сцепного устройства.

В любом случае рама должна быть жесткой, поэтому она изготавливается из прочной стали. Как правило, кузов изготавливается тоже из черного металла, но он также бывает алюминиевым или деревянным.

Инструмент для изготовления самодельного автоприцепа

Для изготовления самоделки в первую очередь конструкторы применяют сварку, есть такие автомобилисты, которые только ей и пользуются. С помощью газосварки можно не только сварить детали конструкции, но также и отрезать резаком куски металла нужного размера.

Еще при сборке самодельной конструкции часто используется:

углошлифовальная машина (болгарка);
автомобильный инструмент (гаечные и накидные ключи, головки с воротком и удлинителями).

Составив чертеж, в первую очередь самодельщики приступают к изготовлению рамы. Для ее сборки очень часто применяется стальной швеллер, чтобы металл хорошо выдерживал нагрузки, сечение его должно быть не меньше 25х50 мм. Также каркас нередко изготавливают из металлической трубы, но со швеллером работать удобнее.

Металлопрокат сначала нарезают по размерам, указанным в чертеже, затем отрезки швеллерного профиля между собой сваривают. После сварки основного корпуса остов следует усилить дополнительными ребрами жесткости, иначе конструкция будет ненадежной.

Если планируется создать прицеп на рессорах, к раме следует приварить кронштейны. Рессоры будут крепиться к рамному основанию болтами и гайками, а ось с рессорами соединяться с помощью стремянок. Кронштейны приваривают с небольшим смещением к задней части конструкции, так обеспечивается наибольшая устойчивость самодельного прицепа.

Дальше к каркасу следует приварить дышло, а на его конце смонтировать прицепное устройство. Если узел соединения прицепа с авто сделать слишком длинным, управлять автоприцепом будет не слишком удобно, особенно сложно будет совершать маневры задним ходом. Приваривать дышло необходимо строго по центру, иначе прицеп будет уводить в сторону. Еще для одноосной конструкции необходимо распределить вес так, чтобы основная нагрузка пустого АП приходилась приблизительно на тележки будет тяжелее, возрастет усилие на сцепное устройство, и оно будет находиться в постоянном напряжении.

На конце соединяющего узла устанавливается часть сцепного устройства, фаркоп может крепиться на дышле жестко с помощью сварки, или болтами и гайками.

Дальше следует заняться кузовом, проще всего его сделать из фанеры или дерева. Фанерный пол к основанию прикручивают болтами и гайками, борта лучше сделать из более прочного материала – дерева или листового железа. Также не будет лишним обить пол листами железа, фанера может быстро исцарапаться и прийти в негодность.

Но на этом сборка прицепа не заканчивается, еще необходимо установить задние фонари, подсоединить проводку. Двухосные автоприцепы нередко оснащаются тормозами, тормозная система делает управление транспортным средством проще. Особенно актуальна установка тормозов на прицеп для перевозки тяжелых грузов, весом более 1400 кг.

Нередко АП необходим для перевозки сыпучих грузов – речного песка, гравия или щебня. Разгружать строительные материалы из обычного кузова неудобно – время на разгрузку уходит много. Облегчить задачу можно, установив на прицеп кузов самосвального типа, с механизмом опрокидывания назад.

Рама с осью в такой конструкции имеют подвижное соединение, а спереди устанавливается ручной механизм подъема кузова.

Можно механизм и не устанавливать, но тогда необходимо спереди приварить подпорку. В этом варианте кузов назад будет опрокидываться под собственным весом при снятии стопорного устройства.

Для самодельного прицепа самосвала важно, чтобы борта у него опрокидывались. Чтобы соединить автоприцеп с кузовом автомобиля, на автомашину нужно установить фаркоп

Тягово-сцепное устройство (ТСУ) для авто состоит из частей:

Чтобы соединить автоприцеп с кузовом автомобиля, на автомашину нужно установить фаркоп. Тягово-сцепное устройство (ТСУ) для авто состоит из частей:

шарнира с крюком;
силовой балки;
розетки для подсоединения проводов.

Промышленностью выпускаются фаркопы различной конструкции, есть ТСУ, в которых крюк приваривается к балке сваркой, и вместе с шарниром он представляет собой единую, монолитную конструкцию. Но чаще производятся шарниры со съемным крюком, и этот вариант устройства имеет преимущество – в случае повреждения сцепного соединения или износа шара соединительную муфту всегда можно заменить.

Также существуют ТСУ, где шар с крюка может сниматься, и его можно менять отдельно. Многие фаркопы оснащены предохранительным устройством, препятствующим полной потери соединения авто с прицепом, оно необходимо для подстраховки.

Приступаем к сборке легкового прицепа

Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости. Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её. Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными. Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки

Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины

Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.
Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы. Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением. Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.
После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.

Сани-волокуши своими руками

Самодельные волокуши при правильном подходе могут быть гораздо прочнее фабричных. Несмотря на то, что сани изготавливаются из прочного морозостойкого пластикового сплава, он все же не так износоустойчив, как металл.

Можно протереть или сломать пластиковые волокуши об камень, асфальт и другие твердые препятствия и поверхности. Кроме того, крепления металлической сцепки покупных моделей обычно низкого качества ? нередко раскручиваются болты и ослабляются соединения, что может привести к утере саней.

Разрабатывая собственные самодельные волокуши, вы можете учесть все эти нюансы. В последнее время очень популярной моделью самодельных саней-волокуш стали сани из металлической облегченной профилированной трубы и фанеры.

Их устройство, как и подобает волокушам, очень простое: металлический каркас, установленный на полозья.

Для того чтобы сделать самодельные сани-волокуши, займитесь изготовлением каркаса. Для этого вам понадобится сварочный аппарат, болгарка, сверла и необходимые материалы: профилированная труба для каркаса и дышла, а также фанера.

Возьмите облеченную квадратную профилированную трубу, скажем, размером 20 на 20 мм и толщиной 2 мм (не меньше). Можно своими руками изготовить каркас размером 1900 х 300 х 900 мм.

Спереди нужно сделать закругление для лучшей проходимости саней. Там же нужно приварить стальной лист, чтобы придать всей конструкции больше устойчивости.

После того, как будут готовы лыжи и дышло, корпус обшивается плотной фанерой

Важно, чтобы расстояние между перекладинами корпуса не превышало 400 мм и фанера, прогнувшись, не сломалась

Для изготовления своими руками дышла ? стальной сцепки между буксировщиком и волокушами ? используют две стальных облегченных трубы диаметром 20 мм и общей длиной 1700 мм. Для прочности соединения нужно изготовить две перекладины с сечением 20 мм.

Для изготовления дышла своими руками используют прямоугольную трубу, мы же брали трубу круглого сечения. Чтобы сцепка могла выдерживать дополнительные нагрузки и была защищена от изгибов, нужно наварить металлический лист, в который врезается втулка диаметром 25?30 мм.

Лыжи для самодельных саней можно сделать из листового металла или использовать длинные пластиковые трубы.

Мнение эксперта
Смирнов Александр Станиславович
Инструктор по выживанию в дикой природе. Опыт преподавания более 15 лет

В металлическом каркасе своими руками можно наварить металлические крепления для сиденья, чего нет в покупных моделях саней. Можно сделать так, чтобы в случае необходимости, к примеру, буксировать сломанную мотособаку, сидение легко снималось.

В зависимости от ваших нужд вы можете ниже или выше сделать борта, доработать сцепку с буксировщиком и предусмотреть крепления для рыболовных снастей и т. п.

Ну и, плюс ко всему, самодельные сани ? это возможность немного сэкономить.

Итак, как мы увидели, нет ничего трудного в том, чтобы сделать самому сани-волокуши. Нужно только иметь под рукой необходимые материалы, инструменты и желание. Таким образом, можно избежать недоработок и слабых мест покупных моделей. Кроме того, самодельные волокуши гораздо прочнее покупных пластиковых.

Приветствую! В продолжение предыдущей статьи про мотобуксировщик на деревянных склизах рассмотрим создание самодельных саней-волокуш для него. Изначально планировалось просто купить готовые пластиковые волокуши, но позже, после покупки листа оцинкованного железа выяснилось, что его как раз хватит и на мотобуксировщик, и на волокуши.

Поэтому было решено докупить немного стального профиля и потратить несколько часов времени на постройку саней. Теперь обо всем по порядку…

Плюсы и минусы самосвального прицепа

Плюсы самосвальных легковых автоприцепов:

Упрощенная погрузка-разгрузка.
Минимальные физические усилия человека при разгрузке.
Контроль скорости подъема кузова.
Возможность работы с разными грузами.
Механизм устанавливается и собственноручно.
Не нарушается устройство прицепа.

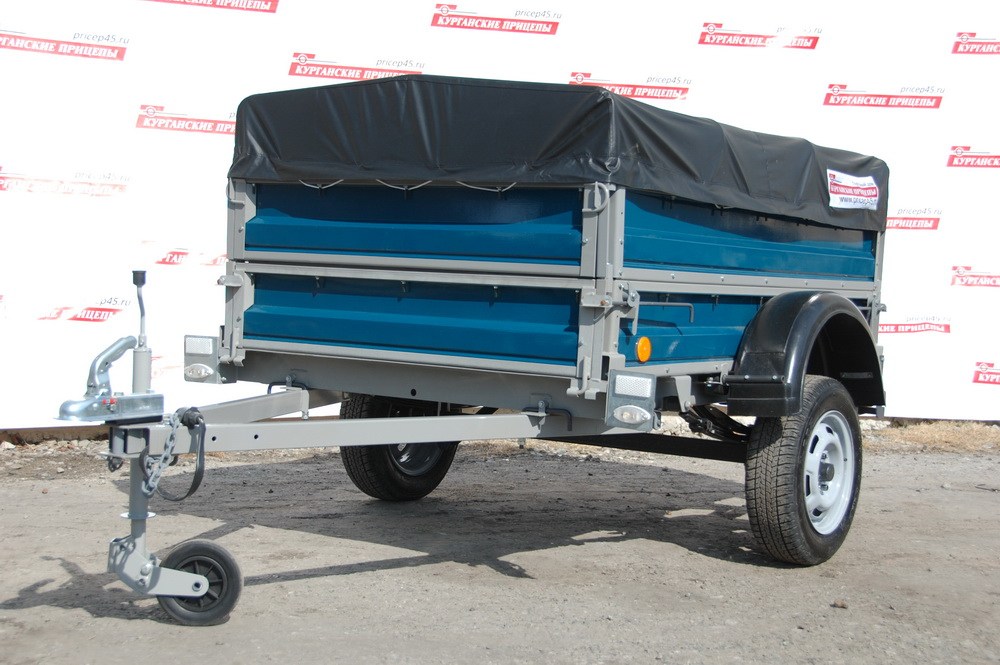

Видеоролик о курганском самосвальном прицепе Крепыш

Что касается минусов. Их почти нет:

Гидравлика состоит из гидроцилиндров и гидронасоса. Создать ее самостоятельно сложно, но покупной образец стукнет по карману.
А также с гидравликой и пневматикой много проблем и мороки.

Если запланирована частая перевозка различных грузов и техники, но нет желания заниматься модернизацией, покупка автоприцепа с самосвальным механизмом – отличный вариант. Этот выбор оградит от переделок и создания лишних проблем. Он позволит использовать один прицеп для перевозки необходимых грузов и техники.

Рис.1. Самодельный прицеп самосвал:
1 — устройство сцепное, 2 — колесо запасное, 3 — фиксатор, 4, 7, 10 — борта кузова, 5 — брызговик, 6 — фонарь сигнальный, 8 — задвижка, 9 — стяжка, 11 — колесо, 12 — лонжерон кузова, 13 — штуцер подъемного устройства, 14 — ложемент запасного колеса, 15 — рама прицепа, 16 — шарнир кузова.

Предлагаю вниманию читателей прицеп-самосвал с опрокидывающимся кузовом. Сделав себе такой, можно избавиться от проблем при его разгрузке.

Несколько слов об устройстве прицепа.

Рама его сварена из стальных труб квадратного сечения 40×40 мм, мост — от мотоколяски СЗД, с использованием пружинно-гидравлических амортизаторов мотоцикла «Урал». К раме мост крепится с помощью подкосов, также сваренных из квадратных труб.

Рис.2. Подъемный механизм самодельного прицепа:
(А — транспортное положение кузова, Б — положение кузова при разгрузке):1 — шланг соединительный, 2 — штуцер подъемного устройства, 3 — площадка опорная, 4 — кольца, 5 — пневмокамеры, 6 — чехол.

Прицеп оснащен стандартным сцепным шаровым устройством, рассчитанным на использование шара диаметром 50 мм.

Рис.3. Схема соединения пневмокамер:

1 — камеры, 2 — патрубок резьбовой, 3 — гайки, 4 — шайбы.

Кузов собирается из панелей, каждая из которых имеет каркас из стальных уголков 30×30 мм и обшивку из фанеры толщиной 12 мм на винтах М6 с гайками. К днищу крепятся два лонжерона из деревянного бруса сечением 120×30 мм. Крепление кузова к раме — с помощью шарнира, сопрягаемые части которого приварены к рамеи привинчены к лонжеронам; в передней части имеется фиксатор, напоминающий обычный шпингалет, с помощью которого исключается опрокидывание кузова во время движения.

Рис.4. Схема крепления штуцера подъемного устройства:

1 — чехол, 2 — пневмокамера, 3 — кольцо уголковое, 4 — гайки, 5 — шайба, 6 — площадка опорная, 7 — штуцер подъемного устройства, 8 — шланг соединительный, 9 — хомут.

Теперь о главном — о конструкции подъемного устройства. Оно пневматическое, с приводом от выхлопной системы двигателя. Под днищем кузова, между лонжеронами располагаются три автомобильные камеры в чехле из прочной ткани — брезента или синтетической парусины, прикрепленной винтами М5 к кольцам из стального уголка на днище кузова и на раме. Все камеры соединяются между собой с помощью резьбовых патрубков, гаек, прокладок и шайб, а к нижней привинчен штуцер, изогнутый в виде буквы «L», на который натягивается резиновый шланг.

Рис.5. Шасси самодельного прицепа:
1- устройство сцепное, 2 — лонжерон рамы (стальная труба 40×40), 3 — ухо фиксирующего устройства, 4 — шарнир кузова, 5 — подкос задний, 6 — подкос передний, 7 — колесо, 8 — поперечина задняя, 9 — подвеска торсионная моста, 10 — поперечина передняя, 11-болты, гайки и шайбы крепления переднего подкоса, 12 — болты, гайки и шайбы крепления моста, 13, 14 — хомуты стыковочные.Чтобы поднять кузов, необходимо второй конец шланга надеть на выхлопную трубу автомобиля-буксировщика и «прибавить газу». Две-три минуты — и кузов поднимется. Чтобы опустить кузов, достаточно снять шланг с выхлопной трубы.И.Хорошевский
