Своими руками: экспедиционный багажник на ниву. своими руками: экспедиционный багажник на ниву порядок выполнения самодельного багажника на крышу

Доработка трансмиссии

Чаще всего тюнингом трансмиссии являются некоторые меры по снижению вибраций, которые возникают в переднем редукторе и передаются всему кузову автомобиля. Также не менее распространены и попытки установки самоблокирующихся редукторов. Но если меры по снижению вибрации однозначно необходимы автомобилю и пассажирам, то всякого рода дифференциалы с повышенным коэффициентом трения и шариковые «самоблоки» существенно осложнят пользование авто.

Трудности при использовании такого рода агрегатов, как правило, упираются в не очень высокую стойкость конструкционных материалов. Едва преодолимые конструктивные недостатки современных устройств препятствуют их эффективному использованию. Очень многие владельцы Шевроле Нив отмечают негативные результаты подобных переделок своими руками. В отдельных случаях и вовсе требуется ремонт.

Не зря отзывы любителей такого рода переделок рекомендуют положить в багажник заводской редуктор заднего моста и возить его с собой всегда, т.е. однажды он обязательно понадобится. Но тюнинг Шеви Нива очень часто узконаправлен и проводится с целью повысить дорожные свойства автомобиля. Здесь довольно обоснованной является установка колёсных редукторов.

Нельзя не отметить, что колёсные редукторы дают возможность оснащать авто специальными более мягкими шинами, которые дадут возможность передвигаться по заболоченной местности или глубокому снегу. Немного приподнятый кузов, колёса большого диаметра, высокая проходимость и агрессивный внешний вид – результат установки таких бортовых редукторов:

Как правильно сварить каркас багажника

Для выполнения операции потребуется около 20 часов. Трубы для каркаса сваривают между собой, чтобы сформировать днище. При работе с алюминием используется аргоновая сварка. Таким же способом приваривают борта, которые можно при необходимости изготовить из металлических листов.

Аргоновая сварка алюминия

На дно желательно уложить армирующую сетку или трубки небольшого диаметра, которые будут служить ребрами жесткости. Обычно хватает трех перемычек, но лучше сделать пять. Точное количество можно определить уже на этапе сборки. Рекомендуемое расстояние между перемычками составляет 15 сантиметров. Оставшиеся трубки приваривают продольно, чтобы дополнительно усилить конструкцию.

Некоторые водители жалуются на дребезжание во время поездок с экспедиционным багажником. Чтобы избежать данного эффекта, сетку приваривают во всех местах, где она соприкасается с металлическими перекладинами. Поперечные перекладины находятся на большом расстоянии друг от друга. Поэтому необходимо в проемах между ними приварить отрезки профиля. Можно вместо сварки использовать болты, но это крепление менее надежное, а на выполнение операции уходит больше времени.

Чтобы сетка не дребезжала во время езды, ее нужно припаять к каркасу в как можно большем количестве мест

Дуги нужно делать из металлопроката с круглым сечением. Они улучшают аэродинамические свойства транспортного средства. Чтобы сооружение прикрепить к авто, можно взять обычные уголки с отверстиями для болтов. Они будут приварены к каркасу снизу, поэтому при необходимости можно в любой момент снять багажник. Чтобы на рейлингах не образовались царапины при соприкосновении с металлом, к креплениям стоит приклеить резиновые прокладки.

Верхняя рамка должна иметь прямые углы в передней части. Сзади нужно сделать грани, которые будут располагаться по краям. К раме необходимо приварить 12 отрезков профиля произвольного размера. От их размеров зависит высота будущего багажника. Обычно делают высоту 190 миллиметров. Необходимо закрепить шесть отрезков в углах, а остальные будут соединять их попарно.

Сверху на вертикально расположенные элементы из профиля приваривается верхняя рама. Следующим этапом производится монтаж и сварка диагонального элемента. Эта деталь необязательна, но она может использоваться для установки защиты от веток во время поездок в лес. При необходимости можно сделать крепления для дополнительных элементов:

Крепеж для запаски.
Дополнительное освещение, прожекторы.
Крючки, на которых будет держаться трос.
Полимерные боксы для снаряжения, например, палатки.
Различные виды крепления для инструментов, например, лопаты.
Лестница, упрощающая доступ к вещам, лежащим на багажнике.

Сделать крепеж для запасного колеса несложно. Для этого вначале следует выбрать место, на котором будет лежать запаска. В этом месте нужно приварить гайку. Далее шпильку вкручивают в эту гайку, но не приваривают. Теперь колесо можно надеть на шпильку и зафиксировать еще одной гайкой. Если планируется прикрепить фары, то для них потребуются водостойкие провода.

Любые дополнительные элементы можно присоединить позже, уже после установки корзины. Также необязательно изготавливать крюки или лестницу самостоятельно. Часто покупают готовые детали и присоединяют к самодельному багажнику

Но после сварки каркаса важно затереть все швы и примерить конструкцию, чтобы убедиться, что она подойдет по размеру

Карманы в крыльях багажника Шевроле Нива

Слишком много хлама у меня скапливается в багажнике Шевроле Нива. Дабы избежать бардака и беспорядка в отсек поставил большую картонную коробку, но это не выход из положения, так как коробка занимает слишком много полезного пространства, поэтому буду делать по обеим сторонам специальные карманы.

Для начала прикидываем, как это будет выглядеть, потом делаем из обычного картона шаблоны. Сами карманы будут выполнены из листа фанеры, лично я использовал фанеру толщиной 4 миллиметра, но вы можете подобрать и другой, на этот счет никаких требований нет. К листу фанеры фиксируем крепление, потом добавляем еще одну полосу фанеры, на этот раз она должна быть толще, я использовал отрезок толщиной 10 миллиметров.

Данный отрезок мы просовываем изнутри до конца, потом закручиваем шурупом и тем самым стягиваем весь каркас. Получилось довольно крепко. Тут главное, чтобы крепление немного в распор вставала. Сделал с правой стороны, перешел в левую.

Нам подойдет тот же шаблон, по которому мы делали предыдущий карман, корректировка понадобится минимальная. Пилим фанеру по размерам, прикладываем по месту установки, делаем отметки для будущего кармана, выпиливаем отверстие. Закручиваем по аналогичному принципу, только точек крепления должно быть уже не два, а гораздо больше. В том месте, где конструкция касается пола закручиваем отрезки брусков, это делается для дополнительной жесткости каркаса.

Получилось неплохо, в эта карманы я засунул все то, что раньше валялось в коробке, плюс к этому осталось много места для другой поклажи. Вот, оказывается, как нужно экономить пространство. После этого фанеру можно покрасить в черный или серый цвет, а еще лучше обтянуть каким-нибудь материалом, например, карпетом.

Что касается материальных вложений на данный тюнинг, то я потратился разве что на фанеру, заплатил за него 250 рублей. Карпетом пока не обклеивал, но если покупать и его, то можете прибавить к конечной сумме еще 200 рублей.

Тюнинг двигателя шевроле нива

Существует огромное количество вариантов доработки двигателя Niva Chevrolet, что значительно увеличит его технические характеристики:

Замена коленвала и поршневых колец дает увеличение объема на 0,1 литра
Замена форсунок
Замена блока управления
Исправление геометрии двигателя, путем увеличения диаметра клапанов и колодца толкателя для впускного и выпускного каналов. Необходимы новые толкатели диаметром не менее 1 мм
Герметизация клапанов увеличивает мощность на 10%
Замена катализатора на пламегаситель. Это тюнинг выхлопной системы нива шевроле, но он способствует улучшению технических показателей двигателя

Все эти операции требуют непосредственного вмешательства в техническое устройство автомобиля. Оптимальным является чип тюнинг двигателя шевроле нива – это работа с мозгами двигателя – инжектором. Здесь необходимы знания в области программного обеспечения. С его помощью изменяются технические параметры машины. Этот способ наименее затратный.

Видео чип тюнинга шевроле нивы своими руками.

Чип тюнинг шевроле нива подразумевает использование специального разъема для подключения к автомобилю и ноутбуку

Здесь очень важно программное обеспечение. Желательно, чтобы оно было лицензионным

Но такой вариант достаточно дорогостоящий. Можно в интернете скачать неплохие сборки, но предварительно следует почитать о них отзывы. Перепрошивка, чиповка двигателя в средне занимает до 1 часа. При этом увеличивается крутящий момент и мощность в среднем на 10%, ход становится более плавным, а работает мотор тихо и мягко. Одновременно с этим расход топлива остается на прежнем уровне или уменьшается в среднем до 1 литра на 100 км.

Полезный совет Чип тюнинг осуществляется только, когда автомобиль полностью исправен. В противном случае могут возникнуть серьезные технические проблемы. Например, расход топлива станет бесконтрольным.

Полезные доработки

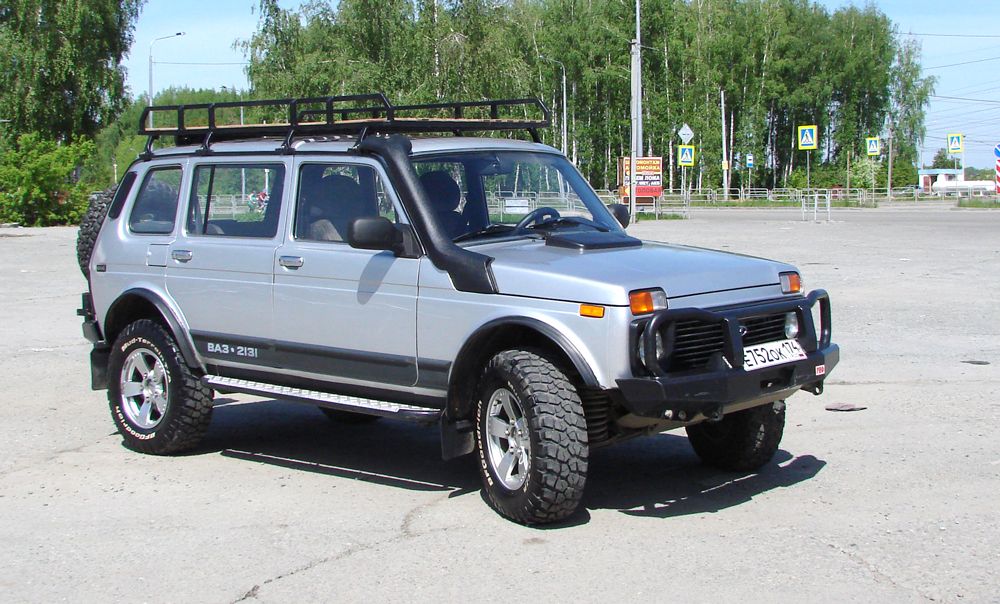

Экспедиционный багажник на Chevy-Niva, сделанный своими руками, будет весьма полезен любителям длительных путешествий и приключений на природе.

Шевроле Нива машина сама по себе не очень вместительная, поэтому дополнительный багажник будет весьма кстати.

Вам понадобится:

Профиль 15 на 15, длиной 24 м.
Сетка 120 на 160 с ячейками 50 на 50 и толщиной 2,5 мм. Одной будет достаточно.
Профиль 30 на 15, примерно 6 м.
4 шт. рым-гайки.
12 шт. болтов М6 (для крепления багажника и лопаты).
2 шт. болта М12 (для крепления джека).
Сварочный аппарат, слесарные инструменты.

Делать багажник из тяжёлого профиля не стоит, 15 на 15 вполне достаточно для перевозки тяжёлых грузов в пределах экспедиционника.

Для проведения сварочных работ вам потребуется сварочный стол, а если таковой не имеется, то будет достаточно просто ровной поверхности.

Ход работы

Привариваем к заранее вырезанному по размеру профилю 4 струбцины по периметру.
Затем начинаем заполнять периметр согласно чертежу поперечными и продольными брусьями.
К низу приложите верх профиля и прижмите струбцинами и заварите, это даст относительную идентичность верхней и нижней части.
Следующим шагом нужно будет приварить стойки.
После чего на стойки + верх привариваем крепление для лопаты.
Также можно пристроить крепление для антенны, их, как правило, две.
Приварите 4 петли из рым-гаек для веткорезов и крепежей для лагерных резинок.
Приварите 2 гайки для крепления сенд-траков, они должны проходить посередине багажника.
Используйте профиль 30 на 15, чтобы сделать крепление для джека, а для его верхней части хватит и 15 на 15.
Места соприкосновения багажника с крышей обезопасьте резинками.
Готовый багажник можно покрасить при помощи порошковой краски.

Чтобы закрепить готовый багажник на крыше, используйте болты на поперечинах и надетые на них упорные пластины, соответственно гайки и резинки с хомутами в роли предохранителя и демпфера.

Замена

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Сегодня различные компании предлагают владельцам универсального вездехода приобрести кузова в сборе либо металле

Соответственно с этим, будет отличаться и цена. Помимо этого, широкий выбор цветовой гаммы дает возможность каждому владельцу подобрать любимый для себя вариант

Сегодня различные компании предлагают владельцам универсального вездехода приобрести кузова в сборе либо металле. Соответственно с этим, будет отличаться и цена. Помимо этого, широкий выбор цветовой гаммы дает возможность каждому владельцу подобрать любимый для себя вариант.

К примеру, кузов в сборе на Ниву будет стоить около 300 тыс. рублей, а вот остов в металле – почти вдвое дешевле.

Реализуются кузова Нивы в следующих цветовых расцветках.

Цветовая гамма Ваз Лада 4х4 3-дверная
Цвет	Код
Яшма	140
Снежно-белый	202
Ледниковый	221
Несси	368
Балтика	420
Цветовая гамма Ваз Лада 4х4 5-дверная
Цвет	Код
Белое облако	240
Ницца	328
Кварц	630
Снежная королева	690

Как закрепить экспедиционный багажник

Прикрепляют данный элемент к водостоку или прикручивают к крыше. Во втором случае приходится самостоятельно делать гидроизоляцию каждого отверстия, чтобы при дожде вода не попадала в салон.

Крепление экспедиционного багажника к водостоку

Преимущество машин Нива состоит в том, что не нужно просверливать отверстия в авто. Конструкцию прикручивают к уже имеющимся рейлингам, которые автомобилисты часто называют рельсами. Это означает, что багажную секцию будет несложно снять в любой момент.

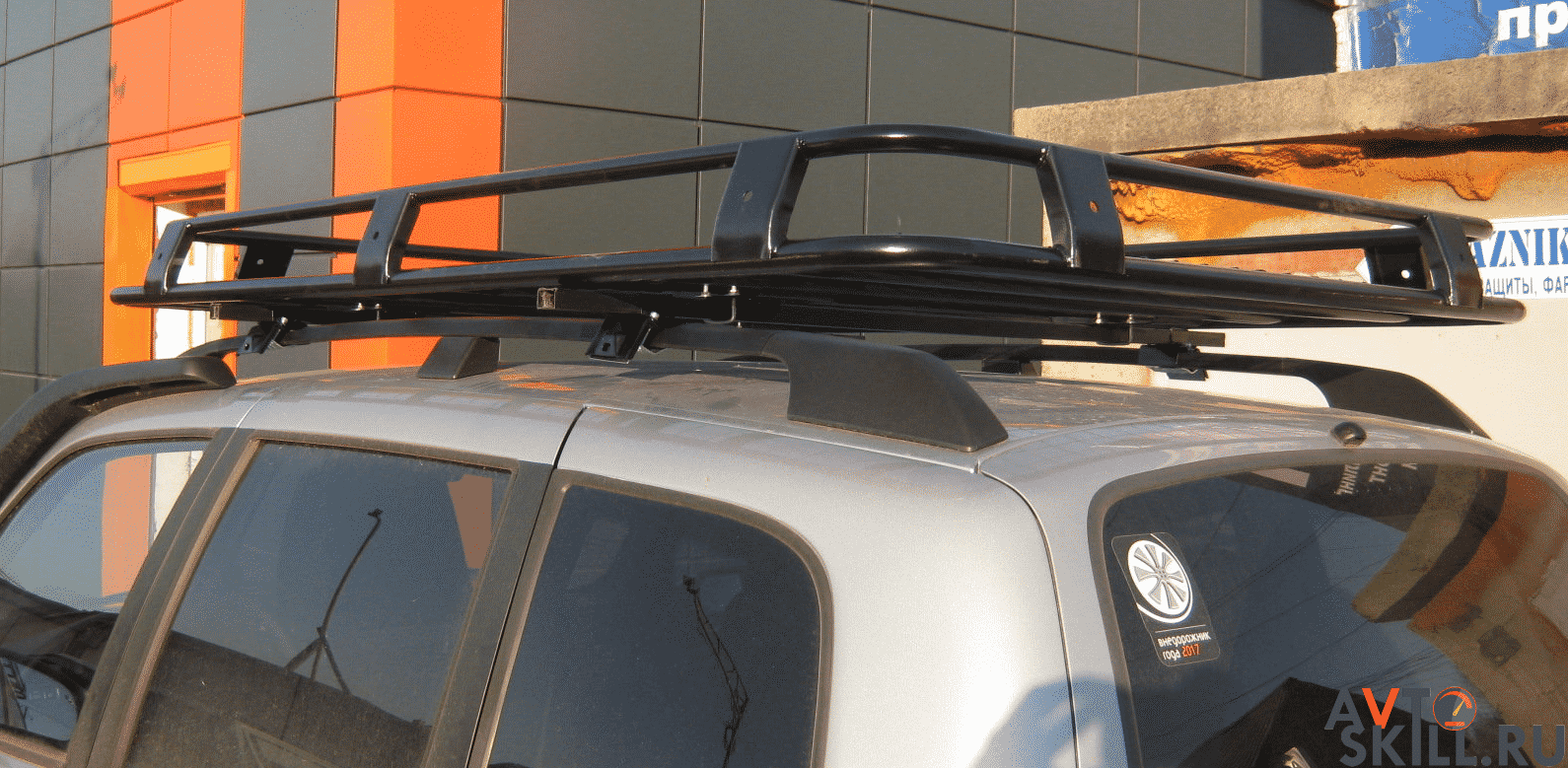

Крепление экспедиционного багажника к рейлингам

Для установки подойдут болты диаметром 8 миллиметров. Длина болта должна составлять 70 мм. Желательно с боков просверлить отверстия и поместить внутрь них втулки. Затем сверху приварить. Это защитит металлические детали от деформации во время закручивания болтов.

Обычно на Ниве два рейлинга, и получается, что можно закрепить багажник в четырех точках. Но для перевозки тяжелых вещей желательно закреплять корзину в шести точках. Поэтому иногда в авто с двумя рейлингами устанавливают еще один дополнительный. Крепления багажника по правилам опираются на участки передачи нагрузки на кузов. То есть, сооружение не должно давить на неукрепленные места над окнами или дверями.

Карманы в крыльях багажника Шевроле Нива

В чем особенности багажника Нивы Шевроле

Автомобиль характеризуется наличием рейлинг-багажника, при разработке которого учитывались особенности крыши. Авто имеет крепления, с помощью которых проводится установка рейлинга в штатные места.

Для производства рейлингов используется металл или высокопрочный пластик, что обеспечивает его полноценную эксплуатацию. Для изготовления концовок используется пластик. Они выполняет эстетические функции. Багажник выдерживает вес до 150 кг. От его размеров зависит, какие грузы можно перевозить на авто.

Задний багажный отсек имеет вместительность от 320 до 650 л. При сложенном сиденье он увеличивается. В багажнике есть освещение, что обеспечивает его удобное использование в ночное время суток.

При покупке автомобиля из салона автовладельцы обращают внимание, что в багажнике отсутствует коврик. Со временем обшивка из ворсы начинает пачкаться

Ее трудно чистить, поэтому рекомендуется приобрести коврик. Рекомендуется отдавать предпочтение резиновым вариантам. Компанией Locker выпускаются коврики специально для Нива Шевроле. Они не только идеально подходят по размерам, но и имеют отменные технические характеристики.

Благодаря гладкости резины обеспечивается простой уход за ковриком. Его рекомендуется периодически протирать влажной тряпкой. Благодаря наличию небольших бортиков устраняется риск засорения обивки багажника. При необходимости коврик с легкостью изымается из транспортного средства. Резина защищает багажник от жидкостей, которые могут пролиться во время движения.

Порядок изготовления органайзера.

Чтобы сделать органайзер под полку багажника Шевроле Нива необходимо запастить фанерой, обивкой и строительным степлером. Сам процесс изготовления можно разбить на несколько этапов:

Изначально нужно определиться с макетом, затем перенести все замеры на фанеру. Лучше брать доски толщиной не менее 6 миллиметров, чтобы можно было без проблем вкрутить саморезы и иметь необходимый запас прочности для готовой конструкции. Готовая форма должна иметь примерно такой вид, как на фото
Затем необходимо определиться с тем, какая глубина будет у будущего изделия. Оптимальная высота изделия 12 сантиметров. Не рекомендуется использовать ребра высотой более 15 сантиметров, поскольку это очень сильно уменьшит полезный объем багажника. Помимо этого, есть риск сделать ошибки в обработке панелей из-за сложного рельефа багажника.
Боковые стенки прикрепить к основанию можно при помощи стальных уголков или специального клея для дерева. В местах обозначенных стрелками необходимо сделать специальный вырез для наклонной стенке.
После того, как боковушки закреплены нужно определиться с размерами отделений для хранения. Для этого нужно заранее определиться с тем, какие предметы и как будут расположены внутри изделия.
После этого нужно обшить конструкцию тканью. Обычно для этого используется специальное автомобильное покрытие – карпет. Это ворсистая, зачастую самоклеящаяся ткань, внешне схожая со стандартной обивкой багажника. Если используются другие материалы, то можно закрепить их при помощи строительного степлера.
Когда конструкция готова, нужно приступить к монтажу дверок. Их можно сделать из того же материала, что и весь корпус – фанеры. А закрепить при помощи навесов или рояльных мебельных петель. Ручки лучше сделать в виде прорезей в дверках, чтобы они не выступали над поверхностью и не деформировался резиновый коврик.
В некоторых моделях стараются предусмотреть наличие боковых дверок. Это будет удобно, когда багажник заполнен, и доступ к органайзеру ограничен. Обычно в таких отсеках храниться насос для подкачки колес, знак аварийной остановки или глушитель. Для крепления таких дверок можно использовать мебельные магниты.

Готовая конструкция должна иметь примерно такой вид, как на рисунке ниже:

Особенности тюнинга

Сегодня нет истинных автолюбителей, которые могил равнодушно относятся к Ниве, так как данный автомобиль считается одним из лучших внедорожников в мировой истории. Дополнительно стоит отметить, что машина занимает одну из лидирующих позиций в рейтинге транспортных средств повышенной проходимости.

Несмотря на такие показатели, многим Нива 2131 не приносит определенного удовлетворения. Среди минусов этой модели отмечают недостаточную работу обогревателя, наличие шума в салоне, а также другие проблемы, связанные с двигателем и другими устройствами. Решить это поможет тюнинг.

Правила эксплуатации самодельного багажника

Даже если вы нечасто перевозите грузы в самодельном багажнике, нужно периодически проверять его состояние и цельность крепления. Обязательно необходимо проделывать это непосредственно перед поездками, особенно на дальние расстояния. А также соблюдайте следующие рекомендации:

защитную окантовку закрепите так, чтобы она не контактировала ни с одной из дверей;
не перевозите груз в багажнике в первые сутки после установки;
следите за тем, чтобы кронштейны из металла не деформировались;
равномерно распределяйте груз таким образом, чтобы он находился близко к краям;
фиксируйте груз довольно надежно;
придерживайтесь предельно допустимой грузоподъемности;
не превышайте скорость в 130 км/м;
не делайте резких разгонов, перестроений и торможений с загруженным багажником, ведь в данном случае смещается центр тяжести и автомобиль может повести себя непредсказуемо.

Сделать и установить багажник на крышу шевроле нива илиЛада 2121 4×4 Нива не представляет никакого труда. В крайнем случае, можно приобрести одну из многочисленных моделей конструкции в специализированных магазинах. В любом случае, такая деталь значительно упростит перевозку грузов при поездке за город, на охоту или рыбалку.

Путешествуя на своем автомобиле, многие наверняка сталкиваются с проблемой небольшой вместимости багажника и салона своего авто. Решить возникшую проблему мы можем путем установки багажного отделения на крышу авто, либо прицепить прицеп. На данном этапе развития авто техники возможны разные модификации как прицепов так и багажников на крышу, которые реализуются на автомобильных рынках и магазинах. В данной статье хочу поведать, как можно самому сделать багажник на крышу своими руками, который позволит обеспечить более высокую грузоподъёмность и равномерно разделить нагрузку на крышу моего авто.

Багажное отделение, на крышу автомобиля сделанное своими руками будет всегда весьма кстати для транспортировки вещей на дальние дистанции и при этом свободного места в салоне для другого багажа будет больше

Стоит брать во внимание, что готовый бокс будет стоить дороже, чем изготовленный собственноручно

В наше время багажные отделения производятся из алюминия и его сплавов. Преимуществом изготовления из алюминия является, что данный металл имеет небольшой вес и большую прочность, которые являются основополагающими факторами при изготовлении боксов.

Например, рассмотрим вариант изготовления своими руками багажника на популярную на пост советском пространстве Ниву, либо не менее популярный УАЗ. Для этого можно использовать тонкостенную профильную трубу из алюминия. Впрочем, Вы можете сами выбрать материал, из которого будет изготовлен багажный бокс, что является преимуществом перед готовым изделием.

Подготовка к работе

Если вас привлек вариант монтажа на крышу Нивы экспедиционного багажника, то вы наверняка часто перевозите какие-то грузы, являетесь поклонником активного отдыха, рыбалки или охоты.

Нива сама по себе машина, предназначенная для подобных целей. Часто используется как рабочая лошадка. Установив багажник экспедиционного типа, количество лошадиных сил не увеличится, а вот функциональность и практичность машины явно изменится в лучшую сторону.

Чтобы начать сборку, вам потребуется пройти через этап подготовки.

Время и место. Для изготовления ЭБ вам понадобится место, где этим заниматься, и свободное время. Обидно, когда желание не совпадает с возможностями, и человеку банально не хватает времени, чтобы заниматься своей машиной самостоятельно. Потому взвесьте реально свои возможности.
Чертеж. Не зная размеры автомобиля и параметры самой конструкции на багажник, начинать работу не имеет смысла. Есть множество примеров схем на фото, по которым реально сделать ЭБ конкретно под Ниву. Только убедитесь, о какой именно Ниве идет речь, чтобы не начать под отечественную Ниву собирать багажник, схема которого ориентирована на Шевроле.

Материалы. Официальные производители и просто народные умельцы обычно используют алюминий и алюминиевые сплавы. Поддерживаю такой вариант, поскольку эти металлы прочные, надежные, долговечные и одновременно легкие. При отличных параметрах прочности на крыше вашей машину не будет восседать тяжеловесная металлическая конструкция. Плюс алюминий не ржавеет, что является важным аргументом в его пользу.

В основном экспедиционные багажники делают путем сваривания труб. Их них же выполняют борта нужной высоты. На днище укладывают трубы с меньшим диаметром, а иногда армируют, то есть усиливают металлической сеткой. Тут уже ориентируйтесь на нагрузки, которые будут воздействовать на ваш самодельный ЭБ.

Цена на расходные материалы куда меньше, чем на готовые изделия. Наличие стандартного набора инструментов и сварочного аппарата вам помогут.

Модернизация багажника

Обширное багажное отделение Нивы только на первый взгляд является преимуществом. Большой объем не дает абсолютно никаких функциональных возможностей, а ребро в нижней части багажника является и вовсе лишним элементом, который мешает погрузке. На более поздних модификациях оно отсутствует. Также мешает откидная полка, которая делит багажник на две части в поперечной плоскости.

Эти мешающие элементы лучше всего убрать и установить короб с карманами, ящиками, отделениями, который позволит упорядочить, загружаемые вещи. Изготовить его можно из дерева и металла. В качестве каркаса следует использовать уголки или трубки, он впоследствии обшивается фанерой или другим материалом и отделывается тканью. Перед монтажом короба не помешает установить на кузов шумо и теплоизоляцию.

Также можно пойти по стандартному пути и установить в багажник акустическую систему, ЖК-монитор или другой модный гаджет. Последний вариант является непрактичным, если автомобиль тюнингуется для условий тяжелопроходимого бездорожья.

Не помешает экспедиционный багажник на Ниву. Он позволит брать много вещей и экономить внутреннее пространство. Также станет гармоничным дополнением внедорожного стиля. Альтернативой станет установка дуги с фарами. Это позволит увеличить обзор водителю. Является полезным элементом при движении в условиях непогоды.

Такой неприятный момент произошёл из-за того, что конструкция багажника состоит из поперечного ребра и откидной полки, которые раздели выем в машине напополам.

Чтобы преодолеть такой дефект лучше всего смастерить специальный короб и установить его в багажнике. Кроме него можно будет оснастить багажник также:

Светодиодными элементами (снизу и сверху);
Мощным сабвуфером и хорошей музыкальной системой (но это в том случае если владелец – меломан, так как такая установка урезает пространство багажника).
