Как снять приборную панель на ВАЗ 2107

Производство модели 2107 АвтоВАЗ освоил ещё во времена Советского Союза — в 1982 году. Почти 40 лет этот автомобиль сходил с заводского конвейера. В отличие от более поздних машин, «Классика» или просто «Семёрка», имеет одну отличительную черту: отсутствие электроники позволяет ремонтировать и даже снимать приборную панель с помощью обычных отвёрток. Поэтому снять приборы с ВАЗ 2107 самостоятельно может практически каждый автолюбитель, имеющий минимальные познания в механике и электрике.

Возможные причины демонтажа щитка

В каких случаях в автомобиле ВАЗ 2107 необходимо снимать приборную панель? Причин для этого может быть несколько:

тюнинг панели;
замена перегоревших лампочек;
ремонт отдельных приборов, вышедших из строя.

ВАЗ 2107 — легендарная машина, самостоятельным ремонтом которой занимались сотни тысяч автолюбителей

Демонтаж панели

Ремонтировать ВАЗ 2107 можно, имея в своём арсенале всего несколько отвёрток. В частности, для снятия панели придётся отвинтить всего один крестовый винт.

Фотогалерея: какие инструменты должны быть под рукой

Отвёртка крестовая — главный рабочий инструмент для демонтажа приборной панелиОтвёртка шлицевая пригодится для отжатия нескольких защёлок на панелиПерчатки рабочие для защиты рук от загрязнения

Как правильно снять щиток приборов

Для быстрого демонтажа щитка нужно следовать приведённому ниже алгоритму:

Поддевают и снимают пластинку, расположенную справа от печки. На ней изображён соответствующий значок. Поддев отверткой, снимают пластинку справа от печки
Под пластинкой виден винт. Выкручивают его отвёрткой. Крестовой отвёрткой выкручивают винт, спрятанный под пластинкой
С рычажков управления печкой аккуратно снимают пластиковые рукоятки. Нижняя ручка управления печкой уже снята
Теперь отгибают правый край панели на себя. Правый край панели отклоняют вправо и на себя
Отсоединяют контакты от кнопки выключателя печки, пометив их. Для снятия панели отсоединяют контакты от кнопки выключателя печки
Теперь можно отогнуть панель больше и снять датчик спидометра — серый толстый шланг. Отворачивают гайку на нём и отводят шланг в сторону. Серый толстый шланг отводится в сторону и гайка-барашек на нём отворачивается
Сняв гайку и шайбу с ручки сброса суточного пробега, проталкивают ручку внутрь. Расположена она чуть ниже панели, справа от кнопки аварийной сигнализации (см. фото в п. 4). Отвинчивают гайку с ручки сброса суточного пробега
Теперь по очереди отсоединяют большие белые штекеры, предварительно пометив их. Снят первый белый штекер, второй, расположенный чуть глубже, тоже снимают
На этом этапе отсоединяют воздуховод — белый толстый провод в правом углу панели, им в новых машинах подсоединяется эконометр на панели (на фото он выглядывает выше серого провода). Белый провод эконометра находится чуть дальше от противоположного края панели
Отсоединив все провода, снимают красный штекер. Он там один, гнездо под него имеет жёлтый цвет. Последний из трёх штекеров — красного цвета, его также снимают
На заключительном этапе сдвигают панель вправо, чтобы она вышла из защёлок, держащих левую часть. Снятая панель оказалась в руках — демонтаж проведён успешно Панель остаётся у вас в руках. На всю операцию обычно уходит четверть часа.

Сборка панели производится в обратной последовательности.

Видео: снятие и ремонт приборной панели на ВАЗ 2107

ВАЗ «Семёрка» стал последней классической моделью волжского завода. Тем не менее владелец такой машины может большинство проблем решать своими силами. Ему под силу самостоятельно поменять даже приборную панель.

Тюнинг приборной панели

Далее надо заменить или просто изменить внешний вид и. Для этого удаляется старая панель, а на её место либо устанавливается новая, либо обивается специальным материалом или кожей. Тогда автомобиль будет выглядеть очень стильно. Материал аккуратно наклеивается на приборную панель, вырезаются отверстия под приборы. Когда материал закрепился, нужно убрать все лишние элементы.

Можно заменить стереосистему, установить бортовой компьютер. А также заменить стандартные ремни безопасности. Установить металлические накладки на педали. Если хочется наибольшего комфорта, то можно установить новый руль.

В поддержку второго варианта говорит тот факт, что в данном случае лучше переделать, чем не доделать, потому как дверная вставка машины намного приятнее смотрится без потертостей и потрескавшегося пластика. Опять же, свое слово скажет перекошенность кузова и то, насколько от него отстает отделка.

Если с дном все нормально, то можно отдельным вопросом заняться установкой сидений и крепежных элементов к ним.

Важным элементом салонного тюнинга станет работа с торпедой. Нередко при подобных ремонтах приборная панель попросту заменяется более молодой. Подсветка и удобное место для установки магнитолы оправдают ваши ожидания.

Установка сабвуферов станет приятным дополнением к отремонтированному салону. Следует заметить, что дело это непростое и требующее согласования с остальной материальной частью машины, потому как вы, по сути, добавляете в нее новый, требующий питания и имеющий вес, элемент.

Как бы то ни было, но если вы не собираетесь на соревнования, где будут оценивать вашу музыку с верхними и нижними басами, то обычным советом будет установка такого аппарата, стоимость которого не превысит 20% от стоимости вашей машины, а также будет иметь мощность 150-250 Вт. Если хотите совсем громкое звучание музыки, можете поставить две колонки. Остальное будет смотреться на средней машине в виде понтов и убавлять репутацию своему владельцу.

Тюнинг салона ВАЗ-2101 своими руками должен опираться на конкретную модель автомобиля с учетом ее изношенности. Не стоит забывать, что трезвый смысл и логика в подобных случаях всегда должны брать верх, дабы ваша машина оставалась стильным и скоростным авто, а не покрашенным «корытом на колесах».

Длительное время для всех автомобилей, изготавливающихся советским автопромом
, приборная панель ВАЗ-2101 считалась эталоном красоты. Со временем конструкция и дизайн машины изменялся, вносились новые технические дополнения. Теперь приборная панель устарела и выглядит не впечатляюще. Что бы это исправить, можно прибегнуть к ее тюнингу
.

И так, рассмотрим какими способами можно сделать тюнинг
приборной панели. Первый вариант это, рискнуть и установить панель с зарубежного автомобиля, но смотреться это будет ужасно. Тем более панель обойдется в немалую сумму. Вторым и наиболее оптимальным вариантом, будет установка панели с любой другой машины, выпускающейся на ВАЗ. Найти ее на рынке автозапчастей или в салоне не заставит труда. Рассмотрим главный вопрос, какую панель выбрать?

Тюнинг силовых элементов

Если вы всё-таки решились выполнить тюнинг ВАЗ-2101, вам следует составить план, в котором обозначить последовательность своих действий

Очень важно уделить внимание каждой составляющей вашего авто, не обойдя вниманием ни силовые агрегаты транспортного средства, ни внешнюю и внутреннюю эстетику авто

Если ВАЗ-2101, внешне этого никто не заметит, но мощность авто ощутимо возрастёт, при этом вы сможете развивать скорость, которая до тюнинга была разве что только пределом мечтаний.

Тюнинг двигателя

Начните процесс доработки ВАЗ-2101 своими руками с модернизации двигателя. Конечно, вряд ли получится обойтись полностью без дополнительной помощи квалифицированных мастеров, поскольку некоторые действия предполагают наличие специального оборудования и, безусловно, практических навыков.

коленвала;
распределительного вала;
маховика;
поршней.

Облегчить эти комплектующие можно только на токарном станке, снимая слой металла. На поршне стачивается юбка, при этом учитывается, чтобы вес всех поршней был приблизительно одинаков.

В связи с тем, что вы такими действиями увеличиваете мощность двигателя, вам следует побеспокоиться о качестве , увеличив площадь соприкосновения дисков и тормозных колодок. Автотюнинг ВАЗ-2101 предполагает также установку на задней оси гидравлического ручника.

Тюнинг сопутствующих устройств

Чтобы двигатель работал безукоризненно, важно, чтобы топливная система авто также сопровождалась отличной работой. Для достижения такой цели не так уж много и нужно

В частности, просто замените фильтр нулевого сопротивления, и вы сами мгновенно убедитесь в улучшении показателей своего движка.

А если в дополнении к этим действиям отшлифуете впускной коллектор, впрыск топлива усилится, что также позитивно отразится на работе двигателя

Только очень важно к процессу шлифовки подходить максимально разумно

Не следует шлифовать с большим усердием, стараясь сделать стенки идеально ровными. Это, наоборот, может спровоцировать обратный эффект. На зеркальной поверхности стенок будет собираться конденсат.

Безусловно, можно технически «побороться» и с таким дефектом, но при этом возникнет острая необходимость установки нагревательного устройства, устанавливаемого непосредственно в коллектор.

Вряд ли это будет выгодно, поскольку придётся затратить приличную сумму, а также просить помощи у профессионалов, поскольку создание такой уникальной конструкции собственными силами просто невозможно.

Мощность двигателя можно увеличить за счёт снижения сопротивления выпускных газов.

Между выпускным коллектором и глушителем установлены трубы, измерьте их диаметр, а затем в магазине автозапчастей приобретите новые, но только с большим диаметром.

Трубы должны сопровождаться углами, исключающими прямотоки выхлопных газов, поскольку, в противном случае ваше авто будет очень сильно реветь. Все ваши соседи от этого рёва не будут пребывать в восхищении, в связи с этим возникнут лишние поводы для ссор и недоразумений.

Многие владельцы «копейки», которые уже давно изучают вопрос, как сделать тюнинг ВАЗ-2101 , могут похвастаться своими достигнутыми успехами и порекомендовать установку на авто сразу двух карбюраторов.

Такая модернизация сопровождается определёнными сложностями, без практических навыков просто невозможно будет справиться с такой технической задачей. Однако если всё-таки установить на свой автомобиль два карбюратора, вы точно сможете убедиться в значительном улучшении динамики и мощности двигателя.

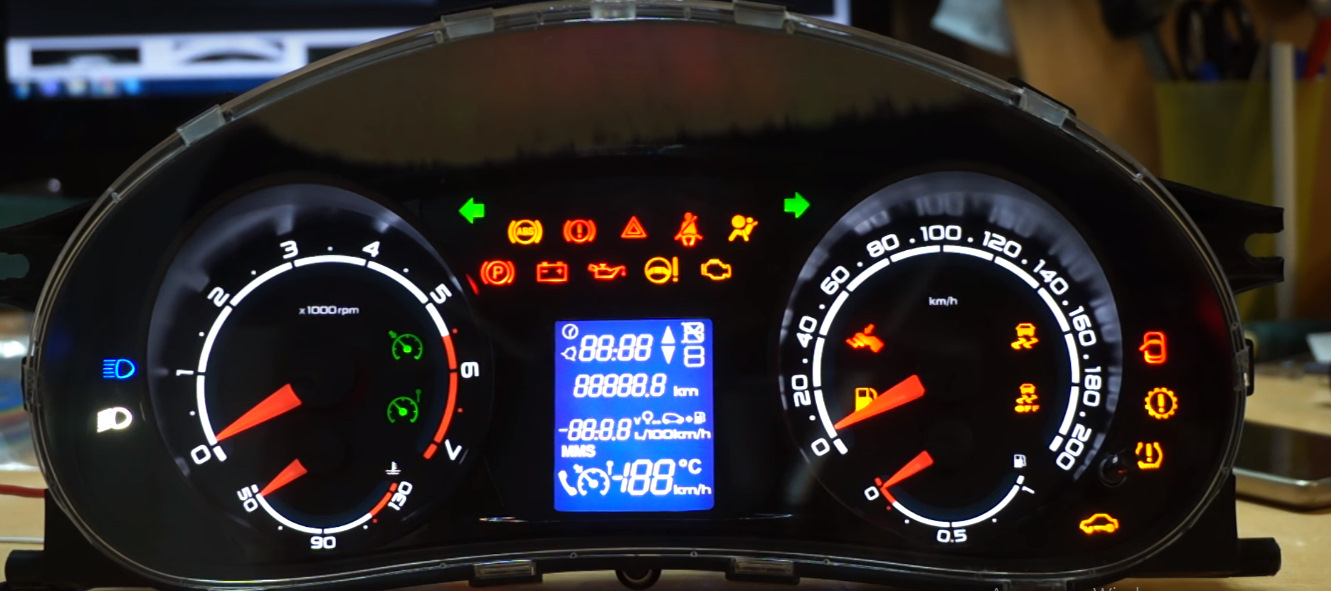

Обычные и общие значки-символы на приборной панели.

Следующие символы на приборной панели автомобилей предназначены для того, чтобы предупреждать водителя о плановых потребностях их автомашины и напоминать им о том, что необходимо в этом случае сделать. Например, данный вид значков-символов предупреждает Вас о низком уровне стеклоомывающей жидкости или о том, что вы не закрыли за собой плотно дверь. Этот вид значков-символов может загораться как на самой приборной панели, так и на информационно-развлекательной системе автомобиля (на экране по центру консоли).

	Напоминание о не пристегнутом ремне безопасности
	Символ дверей автомобиля. Может предупреждать о не закрытой двери.
	Уровень топлива, индикатор низкого уровня топлива.
	Значок жидкости стеклоомывателя. Низкий уровень жидкости.
	Контроль давления в шинах. Если загорелся, то в шинах упало давление.
	Check Engine — Чек двигателя. Ошибка работы двигателя. Подробнее…
	Напоминание о необходимости технического обслуживания автомобиля.

Реплика Fiat 124 на базе ВАЗ-2101

Когда от деда достается интересный автомобиль, почему не сделать его еще более оригинальным? Владелец этого экземпляра решил превратить автомобиль в реплику Fiat 124, который, как вы знаете, и стал прообразом первой модели Волжского автозавода.

Было потрачено огромное количество времени и денег на поиск оригинальных запчастей, которые были заказаны преимущественно в Италии. На машине заменены почти все детали интерьера и экстерьера на оригинальные итальянские — фары, повторители, колпаки, ручки, стёкла, накладки, шильдики, крышечки, таблички, даже установлена итальянская магнитола тех лет. Подробнее читайте в о нём.

Схема тормозной системы «копейки»

1 – защитный коржух переднего тормоза; 2, 18 – трубопроводы соединяющие два цилиндра суппорта переднего тормоза; 3 – суппорт; 4 – бачок гидропривода; 5 – выключатель стоп-сигнала; 6 – рычаг стояночного тормоза; 7 – регулировочные эксцентрики правого заднего тормоза; 8 – штуцер для прокачки гидропривода задних тормозов; 9 – регулятор давления; 10 – стоп-сигнал; 11 – колесный цилиндр заднего тормоза; 12 – рычаг ручного привода колодок и разжимная планка; 13 – регулировочный эксцентрик левого заднего тормоза; 14 – тормозная колодка; 15 – направляющая заднего троса; 16 – направляющий ролик; 17 – педаль тормоза; 19 – штуцер для прокачки гидропривода передних тормозов; 20 – тормозной диск; 21 – главный цилиндр

Значки на приборной панели автомобилей с дизельными двигателями

Красная «колба»

Индикатор неисправности топливного фильтра в автомобиле с дизельным двигателем внутреннего сгорания.

Лампочка со спиралью

Активирован подогрев свечей накала — эта лампочка загорается после поворота ключа в замке зажигания. Перед запуском двигателя рекомендуется подождать пока эта лампочка потухнет.

Индикатор сажевого фильтра

Требуется замена противосажевого фильтра (Diesel Particulate Filter). Такой фильтр ставится только на дизельные автомобили и предназначен для снижения количества сажи в выхлопных газах.

Иконка низкого уровня реагента очистки выхлопных газов

Требуется долить реагент очистки выхлопных газов AdBlue. Его бачок может располагаться под капотом, рядом с заливной горловиной бензобака, в нише запасного колеса багажника. Пробка горловины бака с жидкостью AdBlue синего цвета. В некоторых странах этот реагент называется AUS 32 (Aqueous Urea Solution 32) или DEF (Diesel Exhaust Fluid).

Значок выхлопа

Обнаружен предельно допустимый уровень эмиссии выхлопных газов. Ошибка говорит о проблемах с дизельным сажевым фильтром (DPF).

Значки наличия воды в выхлопе

Датчики обнаружили наличие воды в топливе. Высокий уровень воды в топливе может стать причиной повреждения форсунок или двигателя. Также эти ошибки могут означать необходимость обслужить систему очистки топлива.

Надпись EDC

Проблемы с электронной системой впрыска в автомобиле с дизельным двигателем EDC (Electronic Diesel Control). Получает систему с множества датчиков в автомобиле, при неисправности какого-либо из них может загораться такая ошибка.

Ошибка в виде кардиограммы

Вода в дизельном топливе, неисправность датчика или нарушена работа электронных систем управления двигателем.

Надпись T-BELT

Ошибка T-BELT означает необходимость замены ремня газораспределительного механизма (ГРМ). Обычно загорается каждые 100 000 километров пробега. Ошибку можно сбросить с помощью диагностического оборудования.

Установка приборов и сборка приборной панели

Когда вы удостоверились в том, что вы сделали все, что хотели и полностью довольны результатом, пора установить снятые приборы на место, подключить их и собрать приборную панель. Не забудьте проверить, запитаны ли приборы и все ли в порядке с креплениями обшивки. Если вы сделаете все спокойно и не будете торопиться, то такой тюнинг приборной панели не только будет не хуже, чем тот, за который вам пришлось бы заплатить достаточно большую сумму в ателье, но и даже лучше, ведь вы сделаете такой тюнинг своими руками и в любой момент сможете что-то изменить или переделать.

Буквально через пару-тройку лет автопроизводители начнут оснащать цифровыми панелями приборов даже относительно бюджетные модели. Держащий нос по ветру концерн Volkswagen Group запустил этот процесс чуть раньше других — «виртуальная» приборная доска уже стала нормой даже для массового Passat, что уж говорить про более премиальную Audi A4. Мало того, новая «четверка» вообще стала первой среди компактных седанов «большой немецкой тройки», кто сегодня предлагает альтернативу аналоговым стрелкам и колодцам.

Если ориентироваться на цифры официального конфигуратора, то формально стоимость опции Audi Virtual Cockpit для А4 составляет всего 35 074 рубля. На первый взгляд, это очень разумная плата за эффектную и всегда заметную глазу владельца технологию. Но здесь есть свой нюанс — чтобы оснастить автомобиль цифровой панелью, нужно обязательно заказывать и дорогущую мультимедийную систему MMI Navigation plus (188 тыс. руб.), показания которой частично и выводятся на дисплей.

Минимальная цена

Максимальная цена

12,3-дюймовый экран цифровой приборки обладает разрешением 1440х540 точек, так что детализация достаточно высокая, а картинка на дисплее — очень гладкая. В принципе, на «виртуальный кокпит» помимо стандартных данных о скорости/оборотах выводится почти все, с чем водитель чаще всего имеет дело — данные бортового компьютера, запущенные медиафайлы и многое другое. Коронный номер — навигационные Google-карты, которые отображаются на панели приборов в полноэкранном режиме. Невероятно удобно и зрелищно!

Вот что пишет о работе Audi Virtual Cockpit сам производитель:

Водитель может переключаться между двумя режимами отображения с помощью многофункционального рулевого колеса. В информационно-развлекательном режиме доминирующей является средняя часть дисплея, а тахометр и спидометр отображаются в виде небольших круглых элементов. В классическом представлении акцент сделан на приборах. Здесь центральное окно с навигационной картой или списком телефонов, радиостанций или песен занимает значительно меньшую площадь.

Из маркетинговых материалов компании Audi.

Вопрос — сколько в итоге прослужит полностью цифровая приборная панель, и не возникнут ли c ней проблемы в ходе многолетней эксплуатации автомобиля — в условиях жары и холода, на ровных и разбитых российских дорогах? Все-таки в современных машинах, напичканных цифровыми технологиями, именно электроника чаще всего морочит голову своим владельцам. По «глюкам» и отказам таких приборок данных пока нет, тем более что первое время машина защищена гарантией, а затем программой «куланц», зато уже накопилась другая неприятная статистика: зная высокую стоимость LED-приборок, ими начинают активно интересоваться автоворы.

Не верите? Загляните, к примеру, на форумы сообществ BMW. Владельцы BMW X5 и 5-й серии последнего поколения очень любят дооснащать свои машины цифровыми панелями, которые числятся в списке опций. А спрос, как мы знаем, порождает предложение на «барахолке», так что у обладателей Audi A4 последнего поколения тоже есть повод для легкой тревоги. АвтоВести разузнали у официальных дилеров Audi в Москве, во сколько обойдется покупка приборной доски для автомобиля 2016 года выпуска. За новый модуль Audi Virtual Cockpit официалы просят 291 010 рублей, а за сервисные работы по установке и адаптации дисплея — еще 17 350 рублей. Итого — 308 360 рублей!

Запчасти

Работы по установке

Возможные неисправности

Если в Нива Шевроле панель приборов обозначения лампочек вам понятны, давайте разберем следующий пункт — возможные неисправности приборки:

Комбинация приборов не работает, при этом двигатель запускается нормально. Вероятнее всего, проблема обусловлена либо выходом из строя самого щитка, либо отсутствием питания.
Лампочки на комбинации приборов не горят. Если перестали работать сразу все индикаторы, это может свидетельствовать об обрыве или перетирании провода, отвечающего за освещение. Если же не работает только часть ламп, то скорей всего, они просто перегорели.
Не работают устройства — спидометр или тахометр. Вероятнее всего, это проблема электрического типа, необходимо разбирать щиток и искать неисправность.
Не работают датчики — уровня топлива, температуры антифриза. Как показывает практика, обычно это свидетельствует о плохом контакте в электроцепи. Обычно такая проблема решается путем отключения и зачистки контактов штекера.

Порядок сборки системы отопления

Для сборки корпуса печки автомобиля применяем герметик и защелкиваем скобы. Воздуховод для обдува стекол лучше тоже собрать, применяя герметик. Так же частая проблема при сборке панели, сильные изгиб троссиков для управления заслонкой. Что бы решить эту маленькую неприятность, можно прибегнуть к изменению схемы подключения тросиков.

Верхний рычаг – краник системы отопления.
Средний рычаг – регулировка потока воздуха.
Нижний рычаг – воздушная заслонка печи.

Затем, для следующего выпрямления тросика, необходимо в воздуховоде для обогрева лобового стекла просверлить отверстие, через него протянуть трос. После удачного подключения все тросов к отопителю и узлу управления, следует установить боковые воздуховоды. Обычно при этом правый воздуховод устанавливается без особых усилий, а вот для установки левого придется демонтировать рулевую колонну и педальный узел. Для дефлекторов необходимо купить уплотнители или взять с ВАЗ-2101. После монтажа воздуховодов возвращаем в исходное положение педальный узел и колонну.
