Как продуть пылесосом радиатор печки шевроле ланос

В тех Ланосах, у которых салонный фильтр не предусмотрен конструкцией, может просто забиться патрубок подачи воздуха. Как проверить и заменить салонный фильтр, мы разбирались здесь.

  1. Любое другое нарушение циркуляции антифриза в системе охлаждения.

Кроме того, использование охлаждающей жидкости низкого качества, естественно, сказывается и на работе отопителя.

Как правило, дешевые жижи типа легендарного “тосола” убивают систему охлаждения довольно быстро, особенно зимой. Налет в системе охлаждения и засорение радиатора печки на Ланосе также может быть вызван смешиванием антифризов несовместимого состава, в чем мы неоднократно убеждались.

В другую емкость добавляется немного любой кислоты. Радиатор забитый снаружи Диагностировать эту проблему можно по одинаковой температуре патрубков печки и меньшим потоком воздуха, выходящим из диффузоров.

При этом засор происходит не мгновенно, а в течении длительного времени — уменьшение силы потока не удается заметить сразу.

Лучше всего проверять силу потока в сравнении с исправной моделью.

Почему печка «Ланоса» плохо греет?

Многие владельцы автомобилей «Дэу» часто сталкиваются с тем, что печка «Ланоса» плохо греет. Здесь нужно сказать, что на новых машинах она работает вполне эффективно, однако со временем качество работы этого узла значительно снижается. Владельцы делятся опытом, как решить эту проблему.

Среди причин некоторые выделяют то, что корейская машина изначально рассчитывалась на более мягкие климатические условия, и уж точно не на российскую зиму.

Даже на всех модификациях «Ланоса» значительно меньше, чем на моделях от ВАЗ. И если те, кто столкнулся с этой бедой, заменят деталь на более эффективную, то ничего не выйдет.

Места для установки более толстого радиатора печки в «Ланосах» просто нет. Естественно, постараться и установить его можно, однако придется снимать торпеду и систему вентиляции. Также все это не получится без разгерметизации системы кондиционирования.

Кроме демонтажа всех этих узлов придется переработать внутреннее устройство короба печки.

Элементы системы отопления

  1. Радиатор: прогревает воздушный поток путём циркуляции внутри теплообменника жидкости системы охлаждения.
  2. Электрический привод – нагнетатель: осуществляет забор воздушного потока в салон автомобиля. Иногда его называют крыльчатка, моторчик. Предустановленный регулятор позволяет механическим способом выбирать оптимальное положение, количество оборотов.
  3. Заслонка отопителя: регулятор величины воздушного потока, с его помощью повышаем или понижаем градус воздуха внутри салона.
  4. Распределительные регуляторы: корректируют обдув конкретной области или салона в целом.

Устройство отопителя Шевроле Ланос

Органы управления печкой

Обогреватель управляется следующими переключателями и регуляторами, расположенными на центральной панели.

  1. Регулятор температуры поступающего воздуха.
  2. Регулятор режимов работы вентилятора.
  3. Рукоятка распределителя воздушных потоков.
  4. Кнопка включателя электроподогрева заднего стекла.
  5. Ползунок, управляющий заслонкой подачи свежего воздуха и рециркуляцией.
  6. Кнопка включения/выключения кондиционера.

Комфортный микроклимат в салоне устанавливается с помощью шести регуляторов блока управления

Режимы работы вентилятора выбираются независимо от положений других регуляторов. Заслонки регулируются с помощью подсоединённых к ним тросиков.

Из чего состоит печка авто и зачем менять радиатор

В конструкции автомобильной печки радиатор, играющий роль теплообменника, является ключевым элементом, посредством которого и происходит повышение температуры в салоне (нагрев). Отопитель предназначен не только для прогрева салона в холодную пору года, но еще и для предотвращения запотевания стекол, посредством чего ухудшается видимость и обзор.

Конструкция печки автомобиля состоит из следующих элементов:

  • Пластиковый корпус, внутри которого располагаются основные составляющие
  • Радиатор — он же теплообменник или конвектор
  • Вентилятор, работающий от электромотора. Обеспечивает целенаправленный поток воздуха, который проходит через радиатор, и по воздуховодам проходит в салон
  • Регулировочный кран — немаловажный элемент, посредством которого происходит открытие и закрытие подачи теплоносителя к радиатору. В качестве теплоносителя выступает антифриз, ОЖ или тосол. На Ланосе, Сенсе и Шансе, роль крана отопителя играет заслонка, посредством которой открывается и закрывается канал для подачи воздуха через теплообменник
  • Патрубки и воздуховоды

Кроме того, не стоит забывать и о регуляторах включения и настройки печки (их называют органами управления), которые на автомобиле Ланос вынесены на центральную часть торпеды. Это переключатели, посредством которых происходит включение вентилятора, регулировка скорости его вращения, направление потока — обогрев лобового стекла, боковых стекол или подача теплого воздуха в салон.

Конструктивная схема устройства печки автомобиля представлена на фото выше. Принцип работы устройства простой, и основывается он на том, что нагревающийся тосол, циркулирующий по системе, подается в радиатор печки. Пластины, соты или ламели радиатора нагреваются, и это тепло используется в рациональных целях для обогрева салона. Чтобы тепло от радиатора отопителя поступало в салон, используется вентилятор. Включать печку можно только после того, как температура двигателя достигнет не менее 50 градусов.

Это интересно! Почему нельзя включать печку на холодном двигателе? Это приведет к тому, что мотор будет прогреваться дольше, что станет причиной увеличения расхода топлива и прочих негативных последствий. Именно поэтому нужно исключить возможность включения печки до момента, пока мотор не прогреется до минимальной температуры в 50-60 градусов.

Как решить проблему плохого обогрева

Если печка Шевроле Ланос не греет, то устранить дефект можно двумя способами: обратившись в мастерскую или самостоятельно сделать доработку печки Ланос своими руками. Каждый владелец выбирает способы ремонта печки исходя из финансовых возможностей и наличия свободного времени.

Алгоритм устранения неисправности

  1. Автомобиль находится в транспортном положении, открываем капот, проверяем уровень антифриза в системе охлаждения. При необходимости доливаем к отметке «Мах».
  2. Запускаем мотор, активируем рычаг отопителя, проверяем равномерность поступления тепла по каналам (шлангам).
  3. Начинаем от верхнего контура подачи радиатора, постепенно переходим в салон. Если шланги равномерно тёплые, нет холодных отрезков, то засорён радиатор отопителя, он нуждается в чистке. Демонтировать радиатор можно без разбора торпеды. Снимаем кулису коробки передач и центральный тоннель. Промываем изделие, устанавливаем в обратной последовательности.
  4. Если не запускается моторчик: проверяем целостность предохранителя в блоке. Заменить его новым не составит проблемы. Превышение допустимой силы тока способствовало перегоранию.
  5. Худший вариант – обрыв троса заслонки печки: кроме как полного демонтажа и разбора, рекомендовать нечего.

Процесс замены троса

  • снимаем пластмассовую накладку на центральной части торпеды, в области магнитолы;
  • аккуратно извлекаем вставку из полимерного материала, на которой установлены механические рычаги регулятора печки;
  • с внутренней стороны снимаем наконечник троса с места крепления. Аналогичную процедуру проводим в нижней части печного отопителя, возле заслонки. Это неудобно, но снять можно;
  • вытягиваем повреждённый трос, заводим новый, собираем в обратной последовательности.

Визуально диагностируем смежные детали и механизмы на предмет повреждений. При необходимости заменяем новыми запчастями. Вот такой несложной профилактикой восстанавливаем работоспособность печного отопителя. Не забывайте своевременно проводить технический осмотр автомобиля, это продлевает срок его эксплуатации.

Многие владельцы автомобилей «Дэу» часто сталкиваются с тем, что печка «Ланоса» плохо греет. Здесь нужно сказать, что на новых машинах она работает вполне эффективно, однако со временем качество работы этого узла значительно снижается. Владельцы делятся опытом, как решить эту проблему. Среди причин некоторые выделяют то, что корейская машина изначально рассчитывалась на более мягкие климатические условия, и уж точно не на российскую зиму. Даже размеры радиатора на всех модификациях «Ланоса» значительно меньше, чем на моделях от ВАЗ. И если те, кто столкнулся с этой бедой, заменят деталь на более эффективную, то ничего не выйдет. Места для установки более толстого радиатора печки в «Ланосах» просто нет. Естественно, постараться и установить его можно, однако придется снимать торпеду и систему вентиляции. Также все это не получится без разгерметизации системы кондиционирования. Кроме демонтажа всех этих узлов придется переработать внутреннее устройство короба печки. Необходимо переделывать полностью всю систему.

Снятие радиатора отопителя

После того как все саморезы вывернуты, можно вытаскивать конструкцию. Передняя часть сдвигается вниз, а задняя придавливается к полу. Таким образом, кожух можно вытащить из-под радиатора. На автомобиле «Шевроле Ланос» радиатор печки держится на своем месте при помощи защелки и фигурной скобы около патрубков. Ее можно увидеть только с помощью зеркала. После того как саморез откручен, снимите защелку и отогните скобу. Теперь радиатор можно вынимать и менять его на новый. Следует отметить, что защелка крепится на пластиковой перекладине, которую можно легко сломать. Поэтому надо действовать аккуратно.

Борьба с завоздушиванием: врезка в систему

С этой ситуацией можно бороться – для этого под расширительный бачок переносят шланг обратки системы подогрева дросселя. Затем туда врезается тройник и заменяется охлаждающая жидкость. Чтобы не иметь проблем с печкой, это делается в самое ближайшее время после приобретения автомобиля. Если на «Шевроле Ланос» плохо греет печка, причины этого лучше устранять сразу же. Наружный диаметр большой трубы должен быть примерно 20 мм. Размер маленького штуцера должен быть равен около 10 мм. Что касается длины, то это 6 и 3 см соответственно.

Практика показывает, что борется с завоздушиванием можно и без установки машины на горки – подойдет и ровная площадка. Это же касается и самого завоздушивания – пробки не образуются от струи из системы подогрева коллектора. Поэтому резать патрубки не нужно. Это не выход. Бояться воздушных пробок тоже не нужно.

Как закрепить радиатор печки на Ланосе, не снимая с автомобиля

По науке для закрепления радиатора печки, да и для любой другой операции с ним, включая замену, необходимо разбирать переднюю панель и тратить на это дело чуть ли не весь день, а то и два. Тем не менее есть способ ремонта радиатора отопителя вообще без снятия с машины. Правда, для этого придется применить методы из справочника оперативной хирургии. Если нас это не пугает, приступим к делу и раз и навсегда обеспечим радиатору отопителя стабильное положение.

Чтобы установить на место радиатор отопителя, нам будет необходимо вырезать ревизионный лючок в корпусе печки. Можно его сделать одноразовым, но если приложить усилия и смекалку, то он может еще и герметично закрываться при необходимости.

Чтобы добраться до корпуса печки, необходимо просто открутить пластиковую накладку на консоль и сдвинуть ее максимально назад, как показано на фото, открутить нижний воздуховод, который отвечает за распределение воздуха в ноги водителя и пассажира.

После этого острым строительным ножом (или нагретым обычным) вырезаем люк размером примерно 100х100 мм, оставляя нижнюю сторону периметра нетронутой.

Теперь мы получили доступ к радиатору отопителя. Чтобы установить его на место, достаточно использовать около 30-35 мм любого подходящего шланга. Отрезком шланга фиксируем радиатор, уперев один конец в него, а второй в корпус печки. Чтобы шланг не деформировался от нагрева, вставляем в него винт или саморез подходящего размера. Размещаем несколько таких распорок по периметру лючка для надежности.

После этого аккуратно заклеиваем вырезанное отверстие, сохраняя герметичность.

После установки нижнего воздуховода люк будет невиден и не будет влиять на работу отопителя.

Причины плохого обогрева

Автовладельцы Шевроле Ланос иногда сталкиваются с тем, что печка дует холодным воздухом. Причины такого «поведения» разные. Чтобы корректно идентифицировать, потребуется опыт в обслуживании технического средства. В противном случае, рискуете нанести вред непрофессиональным вмешательством. Посетите СТО для проведения профилактических мероприятий.

Распространённые причины:

  • перегорание ответственного предохранителя: электрический двигатель не запускается, ток не поступает;
  • воздушная пробка в системе: создаётся препятствие естественной циркуляции антифриза по каналам. Теплообменник недополучает необходимую температуру, воздушный поток не прогревается поэтому печка Ланос слабо греет;
  • обрыв штатных креплений радиатора: причина как в механическом повреждении, аварии, столкновении, так и естественный фактор. Модели Ланос после 2000 года выпуска «наделены» подобным браком. Радиатор смещается в сторону, основной поток проходит мимо сот, поэтому печка греет плохо. Требуется оперативный ремонт печки Ланос и радиатора системы охлаждения;
  • засорение каналов подачи антифриза: не следует понимать слово «мусор» естественно. Применительно к автомобилям речь идёт об осадке, наличии сторонних примесей в составе жидкости. Некачественное изготовление или естественное старение приводит к образованию оседания, помутнения. Большое количество «мусора» способствует образованию сгустков, перекрывающих каналы подачи и циркуляции тосола;
  • обрыв механического тросика: последняя, но наиболее распространённая неисправность по которой печка не работает. Минус конструкции системы отопления у Шевроле Ланос – отсутствие автономного крана, который бы перекрывал централизованную подачу охлаждающей жидкости в отопитель. Систематический контакт с горячим антифризом накладывает негативный отпечаток на срок эксплуатации. Вследствие образования окаменелостей, ход тросика ограничен, и он рвётся под воздействием усилия.

Устройство и схема печки Lanos

Заметим, что большинство элементов конструкции печки функционируют именно при включенной системе кондиционирования, поскольку теплообменник его испарителя, а также некоторые части отопителя, располагаются в одном блоке.

Основными элементами отопления, из которых собирается схема печки Шевроле Ланос, являются:

  1. Радиатор печки. Его назначение основано на прогреве воздуха путём постоянной циркуляции разогретой охлаждающей жидкости внутри его теплообменника.
  2. Нагнетатель тёплого воздуха в салон, который представлен вентилятором (электромотор с расположенной на его валу крыльчаткой из прочного, термостойкого пластика). Он имеет несколько положений работы, благодаря чему существует возможность регулировать величину потока, подающегося на заслонки.
  3. Регулирующая заслонка отопителя, которая позволяет увеличить или уменьшить температуру нагрева. В зависимости от её положения меняется величина воздушной струи, проходящей через радиатор печки и обдувающей теплообменник.
  4. Распределительные заслонки, которые отвечают за изменение направления потока тёплого воздуха в салоне (обдув лобового и боковых стёкол, зоны ног, центральной части и других участков).

Несмотря на различия между этими элементами конструкционного и функционального назначения, они полностью взаимосвязаны друг с другом. Из-за этого возникают некоторые проблемы во время диагностики неисправностей, поскольку причиной одной и той же поломки может быть выход из строя различных деталей печки либо неправильное положение её исполнительных элементов (заслонок отопителя).

Устройство панели управления отопителем в автомобиле Ланос (Lanos)

Управление работой системы обогрева салона и обдува стёкол осуществляется при помощи расположенных на центральной консоли регуляторов и переключателей. К управляющим органам отопителя относятся:

  • температурный регулятор прогрева;
  • переключатель скоростей нагнетателя тёплого воздуха в салон и обдува обзорных стёкол;
  • регулятор управления воздушными струями;
  • кнопка включения/выключения кондиционера;
  • регулятор распределения воздушных потоков (ползунок управления заслонкой отопителя);
  • выключатель электрического обогревателя заднего стекла;
  • ползунок управления системой рециркуляции.

Переключатель скорости вентилятора работает независимо от выбранных позиций регуляторов температуры прогрева, направления его потоков. Его принцип функционирования заключается в изменении оборотов вала с расположенной на нём крыльчаткой путём увеличения или уменьшения подачи напряжения на клеммы электропривода.

Ползунки управления рециркуляцией и положением заслонок отопителя связаны с исполнительными элементами при помощи регулируемого тросового соединения.

Слабая герметичность

Это одна из частых явлений того, что плохо греет печка («Шевроле Ланос» не исключение). Причина кроется в недостаточной герметичности швов в коробе вентиляции и максимально проявляется это именно в зимнее время.

Проверяется очень легко – если за бортом мороз, регулятор вентилятора отопителя переводят в четвертое положение, а поток воздуха направляют на лобовое стекло. Затем рукой проводят в местах, где соединяются части вентиляционного короба. Если в некоторых участках чувствует холод, тогда салон охлаждается воздухом с улицы. Решить эту проблему можно простым промазыванием щелей герметиком. Для получения максимального эффекта на рычаг заслонки крепят гофру – отлично подойдет деталь от ручки регулировки зеркала.

Ответы на частые вопросы

  1. Что делать, если тёплый воздух доходит только к передним пассажирам? Ответ: скорее всего, есть засор в торпеде или засорён непосредственно, вентилятор.
  2. Как сделать так, чтобы отопитель смог дуть сильнее? Ответ: нечего скрывать правду, в Шансе печка — не наилучшая сторона этого авто. Тем не менее существует простой способ добиться лучшей работы — нужно между радиатором и решёткой поставить кусок картона.
  3. Слишком сильно потеет лобовое стекло, что делать? Возможно, снег забил установленные возле лобового стекла решётки воздухозаборника. И также посмотрите, переключена ли в вашей машине от Авто ЗАЗ заслонка на забор воздуха.

Как определить неисправность радиатора печки на Шевроле, ЗАЗ и ДЭУ Ланос

С наступлением холодов все чаще приходится пользоваться отопителем салона в автомобиле Ланос, Сенс и Шанс. Однако иногда владельцы этих автомобилей сталкиваются с тем, что в один момент печка не дует теплым воздухом, а наоборот, холодным или вовсе не работает. Если двигатель вентилятора при этом включается, а печка дует холодным воздухом, то первым делом следует прибегнуть к проверке исправности регулятора холодного и горячего воздуха. Причина неисправности может скрываться в том, что заклинивает заслонка или из строя выходит стальной тросик. Убедитесь, что эти механизмы исправны, после чего можно допускать, что из строя вышел радиатор печки Ланоса.

Чтобы убедиться, что на Ланосе, Сенсе и Шансе неисправен радиатор отопителя, требуется обратить внимание на такие факторы:

  1. Если на Lanos неисправен теплообменник отопителя, то первый признак такой неисправности в запотевании стекол. Как это связано с неисправностью радиатора? Если нарушена целостность теплообменника, то в салон будет поступать ОЖ, которая конденсируется на стеклах
  2. Появления резкого запаха в салоне. Это запах антифриза, который поступает в салон по причине появления повреждения радиатора
  3. Быстрый расход антифриза — если заметили, что часто приходится подливать ОЖ, то следует убедиться в исправности теплообменника отопителя

Самый простой способ убедиться, что нарушена целостность радиатора — это разобрать и произвести осмотр. При повреждении радиатора печка будет греть, но при этом в салоне будут присутствовать вышеперечисленные факторы. Если же печка не дует теплым воздухом в салоне Ланоса, то причинами этого могут быть такие факторы:

  • Неисправность термостата
  • Образование внутри системы или радиатора пробки — в этом случае печка не будет дуть теплым воздухом
  • Закупоривание каналов ламелей радиатора
  • Попадание в соты устройства разного мусора, как например, листья, пух, пыль

Замена радиатора печки отопления выполняется тогда, когда устройство выходит из строя. Часто причиной быстрого выхода из строя радиатора отопителя является его крепление. Оно реализовано за счет применения пластиковых крепежей. Часто эти крепежи отламываются из-за вибраций и перепадов температур, что приводит к выходу из строя всего устройства. Если повредились соты устройства, то оно подлежит замене. Чтобы исключить вероятность отламывания кронштейнов, следует усилить их дополнительно металлическими защелками или скобами. Как усилить крепление радиатора печки на Ланосе, показано на фото.

Есть также другой способ обеспечить эффективное крепление радиатора печки — воспользоваться саморезами.

Чтобы определить, что штатная защелка-фиксатор отломалась, вовсе не обязательно для этого разбирать пол машины, чтобы просто посмотреть. Для этого надо из подкапотного пространства пошатать вступающие штуцера печки. Наличие люфта означает, что защелка отломалась, и чтобы исправить ситуацию, понадобится разборка.

Это интересно! В случае, если при включении печки в салоне ощущается поступление потока холодного воздуха, то следует прибегнуть к проведению герметизации пластикового корпуса.

Ответы на частые вопросы

  1. Что делать, если тёплый воздух доходит только к передним пассажирам? Ответ: скорее всего, есть засор в торпеде или засорён непосредственно, вентилятор.
  2. Как сделать так, чтобы отопитель смог дуть сильнее? Ответ: нечего скрывать правду, в Шансе печка — не наилучшая сторона этого авто. Тем не менее существует простой способ добиться лучшей работы — нужно между радиатором и решёткой поставить кусок картона.
  3. Слишком сильно потеет лобовое стекло, что делать? Возможно, снег забил установленные возле лобового стекла решётки воздухозаборника. И также посмотрите, переключена ли в вашей машине от Авто ЗАЗ заслонка на забор воздуха.

Замена радиатора печки

Радиатор печки — основная проблема некорректной работы системы отопления салона Chevrolet Lanos. Наиболее простой способ решения этой проблемы — замена радиатора. Работа довольно сложная, трудозатратная и дорогостоящая. Специалисты в автосервисе при замене радиатора полностью разбирают торпедо в салоне.

Однако работу можно выполнить и своими руками, не снимая торпедо. Для этого потребуется смотровая яма или эстакада и следующие инструменты:

  • набор гаечных ключей и накидных головок;
  • крестообразная и шлицевая отвёртки;
  • канцелярский нож;
  • клей «Момент»;
  • утконосы.

Для замены радиатора потребуется стандартный набор слесарных инструментов

Устройство и крепление корпуса печки не зависит от наличия в автомобиле кондиционера. Поэтому для всех моделей Chevrolet Lanos порядок замены радиатора печки одинаков.

  1. Автомобиль загоняется на смотровую яму (оптимальный вариант).
  2. Снимаются передние сиденья. Для этого под каждым из них откручивается по 4 болта.
  3. Под водительским сиденьем отсоединяется датчик ремня безопасности.
  4. Выкручиваются три самореза, и снимается пластиковый кожух КПП.
  5. Выкручиваются два самореза, и снимается кожух ручного тормоза.

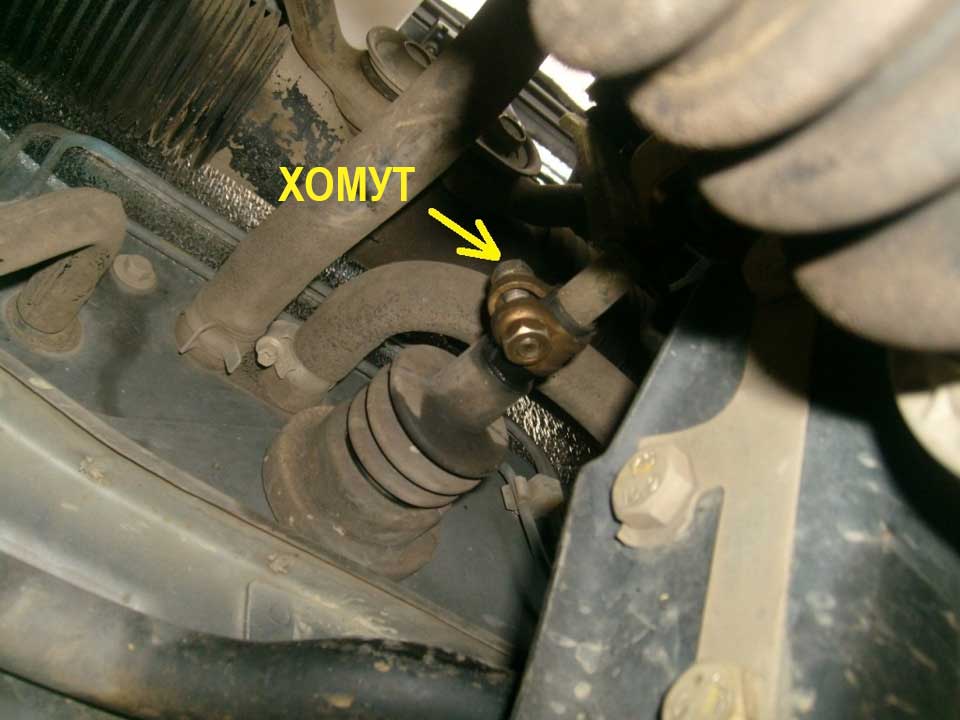

Для извлечения тяги управления КПП из смотровой ямы необходимо снять хомут

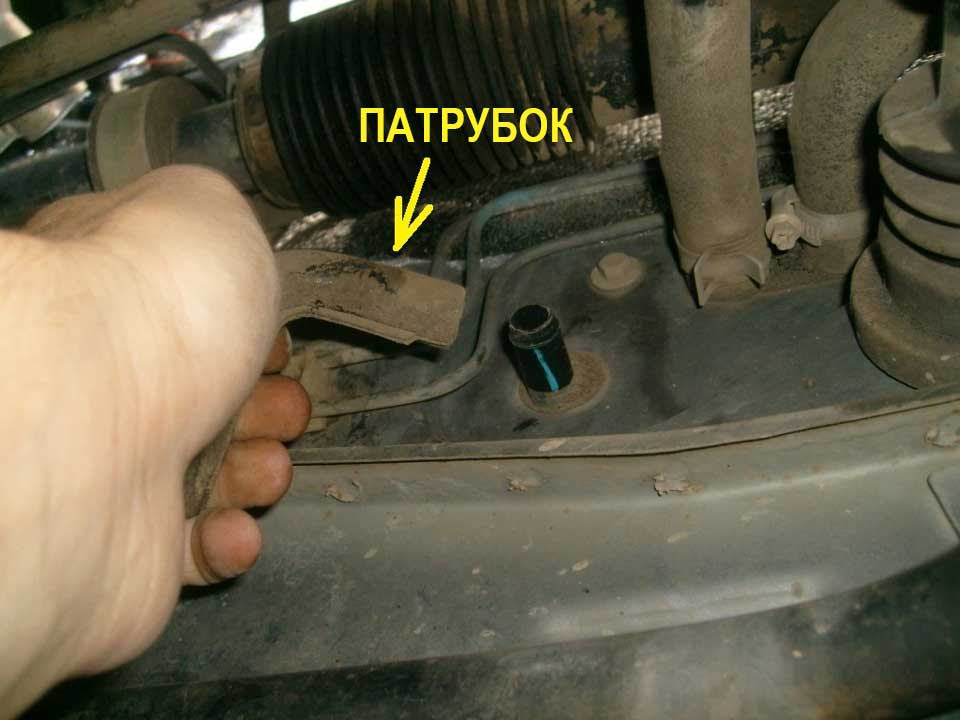

Для извлечения механизма управления МКПП снимается патрубок для слива конденсата

Механизм управления коробкой передач можно извлечь только из салона

Снимаются боковины, соединяющие кожух центральной панели с кузовом, и освобождается сам кожух

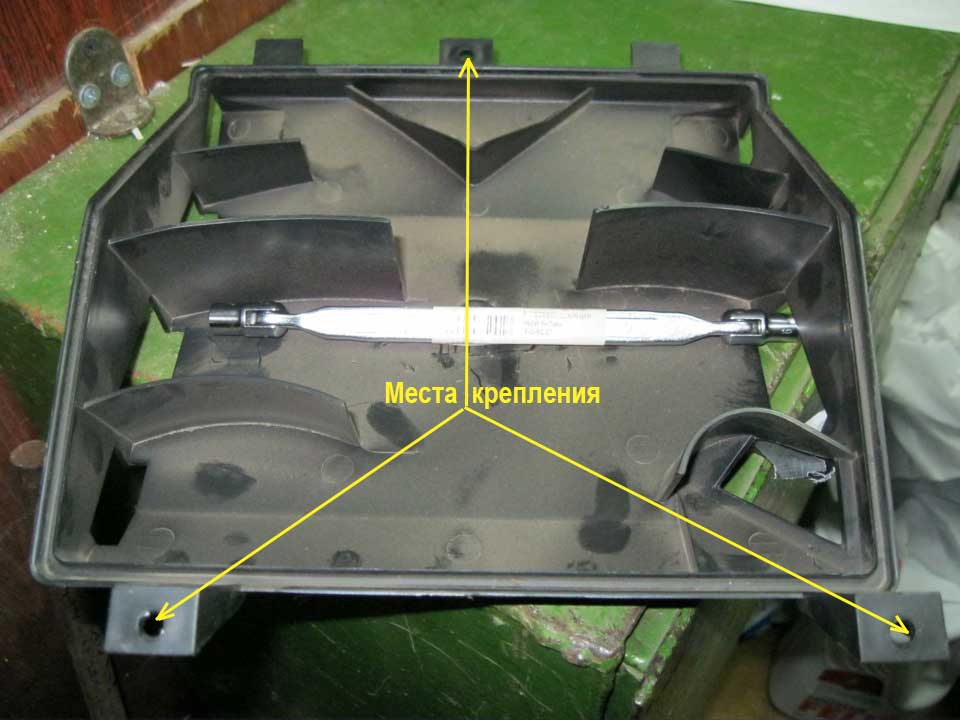

Нижняя часть распределителя, направляющего воздушные потоки в область ног, крепится тремя саморезами

Для снятия нижней части корпуса печки, закрывающей радиатор, откручиваются восемь саморезов

Чтобы извлечь радиатор печки, нужно отсоединить скобу и защёлку

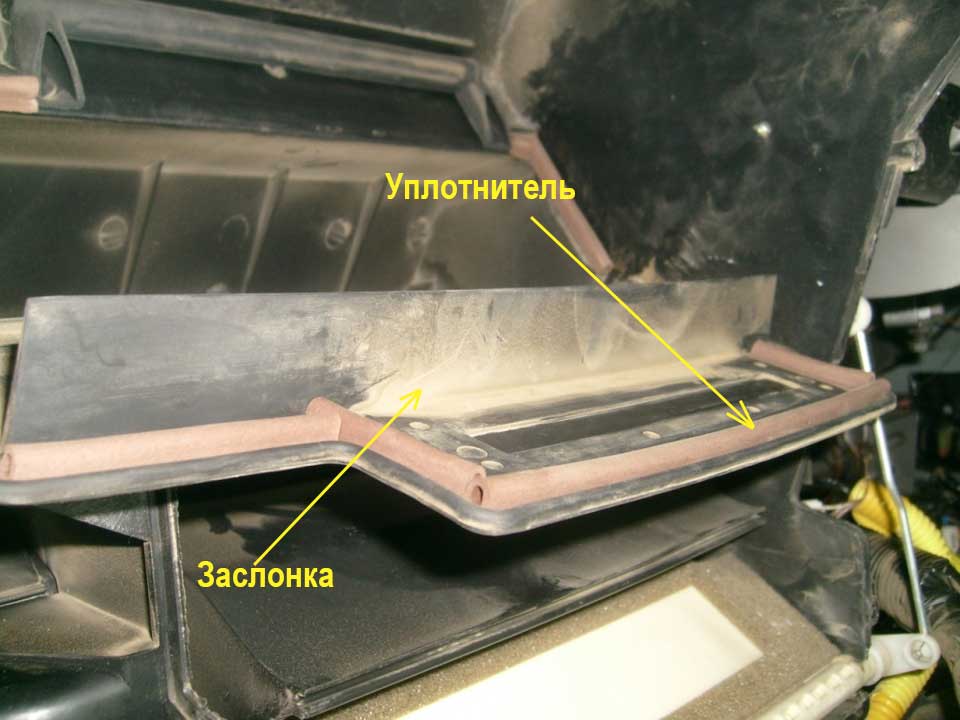

Если заслонка не полностью перекрывает поток холодного воздуха, на нее клеится уплотнитель

Установка нового или промытого радиатора печки производится в обратном порядке.

Радиатор можно заменить и другим способом. Для этого потребуется снять и извлечь из салона торпедо. Эту операцию можно произвести своими силами за полчаса, не снимая передних сидений. Торпедо вынимается из салона вместе с корпусом печки, открывая доступ к элементам системы отопления салона.

Выбор нового радиатора печки для Chevrolet Lanos

Для Chevrolet Lanos подойдёт радиатор печки от модели Chevrolet Sens, имеющий такие же размеры. Можно приобрести теплообменники с ленточной или пластинчатой системой охладительных рёбер. Кроме того, на рынке можно встретить ленточно-пластинчатые сборные и трубчато-ленточные паяные алюминиевые радиаторы таких производителей, как NISSENS, AVA, NRF, DAC, GROG, KMC с количеством магистральных трубок от 16 до 22. Стоимость изделий может сильно отличаться в зависимости от конструкции, качества исполнения и производителя.

Таким образом, отремонтировать и заменить радиатор печки автомобиля Chevrolet Lanos, последовательно выполняя инструкции профессионалов, довольно просто. Потребуется лишь свободное время и стандартный набор слесарных инструментов.

Многие владельцы автомобилей «Дэу» часто сталкиваются с тем, что печка «Ланоса» плохо греет. Здесь нужно сказать, что на новых машинах она работает вполне эффективно, однако со временем качество работы этого узла значительно снижается. Владельцы делятся опытом, как решить эту проблему. Среди причин некоторые выделяют то, что корейская машина изначально рассчитывалась на более мягкие климатические условия, и уж точно не на российскую зиму. Даже размеры радиатора на всех модификациях «Ланоса» значительно меньше, чем на моделях от ВАЗ. И если те, кто столкнулся с этой бедой, заменят деталь на более эффективную, то ничего не выйдет. Места для установки более толстого радиатора печки в «Ланосах» просто нет. Естественно, постараться и установить его можно, однако придется снимать торпеду и систему вентиляции. Также все это не получится без разгерметизации системы кондиционирования. Кроме демонтажа всех этих узлов придется переработать внутреннее устройство короба печки. Необходимо переделывать полностью всю систему.

Элементы системы отопления

  1. Радиатор: прогревает воздушный поток путём циркуляции внутри теплообменника жидкости системы охлаждения.
  2. Электрический привод – нагнетатель: осуществляет забор воздушного потока в салон автомобиля. Иногда его называют крыльчатка, моторчик. Предустановленный регулятор позволяет механическим способом выбирать оптимальное положение, количество оборотов.
  3. Заслонка отопителя: регулятор величины воздушного потока, с его помощью повышаем или понижаем градус воздуха внутри салона.
  4. Распределительные регуляторы: корректируют обдув конкретной области или салона в целом.

Устройство отопителя Шевроле Ланос

Замена без снятия панели

Народный способ подойдет только в том случае, когда меняем только радиатор. Если же решено провести полную ревизию отопителя, и помимо самого теплообменника проверить и отрегулировать заслонки, поменять уплотнители, то в этом случае придется снимать переднюю панель, чтобы обеспечить полный доступ к корпусу для его разборки.

Инструменты и оснащение

Для выполнения замены методом, который не подразумевает снятие передней панели, потребуется:

  • новый радиатор (ремонт радиатора Шевроле Ланос невозможен и поэтому проще приобрести и установить новую деталь);
  • резиновые трубки печки (которыми теплообменник подключается к системе охлаждения);
  • набор ключей и головок (стандартных размеров);
  • отвертки (крестовые, плоские, длинные, короткие);
  • ветоши;
  • антифриз;
  • фонарик.

Упростить разборку позволит наличие гибкого удлинителя, набора крестовых и плоских бит и воротка с трещоточным механизмом (встречаются в наборах инструментов для ремонта автомобиля). С помощью гибкого удлинителя без проблем удастся добраться и выкрутить крепежи, расположенные в труднодоступных местах.

Технология выполнения работ

Подготовив необходимое оснащение, приступаем к работе. При этом один из этапов разборки подразумевает работу под авто, поэтому еще нужна смотровая яма.

Видео: Замена радиатора печки Lanos

Замена радиатора Ланос выполняется так:

  1. Обесточиваем бортовую сеть (отсоединяем клемму с АКБ).
  2. Сливаем антифриз с двигателя.
  3. Со стороны моторного отсека отсоединяем трубки подачи ОЖ в печку (они «прикипают» к патрубкам радиатора, но если есть трубки на замену, то можно их срезать).
  4. Забираемся под авто. Находим соединение тяги рычага КПП с коробкой передач, раскручиваем стяжной хомут и отсоединяем тягу.
  5. Перебираемся в салон. Демонтируем и извлекаем передние сиденья.
  6. Демонтируем накладки центрального тоннеля (сначала заднюю, потом переднюю).
  7. Откручиваем 4 крепежных болта, которыми крепится кулиса рычага КПП к центральному тоннелю. Снимаем рычаг вместе с кулисой, потянув его в сторону заднего сиденья, и вытаскиваем его из салона.
  8. Откручиваем крепление двух стоек, установленных между центральной консолью панели и тоннелем и снимаем их. Пол под панелью лучше застелить куском полиэтиленовой пленки (чтобы при дальнейшей разборке, остатки ОЖ не попали на проводку, проходящую по тоннелю).
  9. За центральной консолью снизу находим нижнюю крышку корпуса печки, являющуюся дополнительно распределителем воздушных потоков в зону ног. Эта крышка фиксируется на 3-х саморезах (2 — спереди, 1 – сзади), которые выкручиваем, и снимаем крышку.
  10. Под распределителем располагается нижняя крышка корпуса. Она крепится 8-ю саморезами по периметру (к некоторым крепежам добраться сложно, и здесь пригодится гибкий удлинитель). Выкручиваем саморезы.
  11. Далее действия зависят от комплектации авто. На моделях без кондиционера нижняя крышка снимается без проблем. А вот в версиях с кондиционером снять крышку мешает дренажный патрубок. И здесь можно поступить двумя путями: с силой потянуть крышку в сторону салона и вниз (но так можно ее повредить) или же отрезать дренажный патрубок (в процессе сборки вместо него поставим отрезок трубки).
  12. Когда снимем крышку, появится доступ к самому радиатору. Он в передней части удерживается пружинным фиксатором, а сзади – саморезом. Убрав крепежи, извлекаем потекший или забитый теплообменник и на его место устанавливаем новый.

Снимаем и ставим новый радиатор отопителя

Вторая часть, выполняемая в салоне:

  1. Раскрутить саморезы в передней части пластикового тоннеля, расположенного между креслами.
  2. Продвинуть сиденья вперед до упора и раскрутить еще 2 самореза.
  3. Поднять переднюю часть и отсоединить зад пластика.
  4. Снова отодвинуть кресла и выкрутить винт.
  5. Отключить соединения прикуривателя.
  6. Вытащить переднюю часть тоннеля. Если мешают сиденью, то не стоит переживать, а можно слегка согнуть деталь.
  7. Снять 2 боковые части, открутив винты. Обязательно отсоединить с одного из них провод массы.
  8. Открутить 4 болта, сместить узел переключения скоростей вправо от водительского места и вынуть весь механизм из салона.
  9. Также для удобства можно снять вещевой отсек, открутив снизу 2 самореза.
  10. При помощи удлиненной головки на 7 и трещотки отвернуть крышку, которая расположена снизу радиатора печки.
  11. Снимается защитный кожух теплообменника. Саморезы, которые вывинчиваются, следует фиксировать на предмет того, как они расположены.
  12. После раскручивания всего крепежа можно снимать радиатор. Перед выдвинуть вниз, а заднюю часть придавить к полу.
  13. Снять защелку, отогнуть скобы и вынуть устройство. Действия должны быть аккуратными, поскольку крепится защелка на хрупкой пластиковой перекладине.

ВАЖНО! Если возникли трудности с защелкой, которую не видно, то можно использовать зеркало

Интересное по теме: Выбираем антифриз. Часть 1: Вам цветной, или с буквой G?

Виды приборок на Ланосы

Перед тем, как ознакомиться со всеми элементами на приборке Ланос, нужно сказать, что рассматриваемые устройства бывают двух типов — с тахометром и без тахометра. Первые Ланосы, которые выпускались под маркой ДЭУ комплектовались только приборками без тахометра. Позже начали выходить Ланосы под брендом Шевроле, и они также имели обычную приборную панель без тахометра. Немного позже появились модели Ланосов, которые уже поставлялись с новой приборной панелью ПП и тахометром.

Приборные панели на автомобилях Ланос выпускаются двумя заводами — Польша и Корея. Чем отличаются приборные панели между собой? Прежде всего они отличаются по конструкции указателей. На польской указатели круглой формы, а на корейской квадратные.

  • Польская приборная панель на Ланос — может иметь шкалу на спидометре до 200 (встречается редко) до 220 км/час. На польской имеется выпуклость сзади на печатной плате. Эта выпуклость находится посредине, где располагается спидометр. На польской приборке с тахометром присутствует индикатор ближнего света и отдельная аварийка от поворотников. Если осуществляется замена панели без тахометра на приборку с тахометром, то во избежание трудностей, рекомендуется покупать устройство этого class=»aligncenter» width=»900″ height=»675″
  • Корейская приборная панель на Ланос — отличается от польской тем, что имеет шкалу на спидометре только до 220 км/час. На печатной плате отсутствует выпуклость, а также нет на ней индикации работы ближнего света фар и отдельной аварийной сигнализации. Если на Шевроле Ланос стоит панель без тахометра, то при замене рекомендуется использовать именно корейскую приборку с тахометром
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Master Plus
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
