Проблемы в элементах отопителя Калины?

Чтобы понимать, почему не работает печка Калины, следует понимать ее принцип работы: Блок управления отопителем (САУО) получает сигнал от потолочного датчика температуры в салоне (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на микромотор-редуктор (ММР), который управляет заслонками отопителя (открывает или закрывает горячий воздух из отопителя).

Поэтому, если печка Калины дует только горячим или холодным воздухом, вне зависимости от положения рукоятки на блоке отопителя, тогда начните с проверки датчика температуры салона.

Также, причиной может быть и сам ММР, например, у него стерлись резисторные слои или зубчики шестеренки.

Иногда, бывает так, что печка плохо дует — первым делом следует заменить воздушный фильтр салона. На скорости вентилятора отопителя влияет резистор печки (например, не работает 4ая скорость печки), поэтому есть смысл проверить и его (он под бардачком).

Если электровентилятор отопителя не включается вообще, тогда проверите предохранитель печки Калины — F5. А если печка воет или гудит, тогда скорее всего проблема в вентиляторе отопителя.

Другой причиной неправильной работы печки может быть сам блок управления отопителем Калины (например, появились проблемы с заслонкой печки), но не спешите покупать замену, не убедившись в правильности действий. Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.

Таким образом, мы рассмотрели все элементы отопителя (см. также устройство печки Калины). Начинайте действовать по порядку статьи, продвигаясь от простого к сложному, и тогда Вы наверняка сможете отремонтировать печку Калины своими руками!

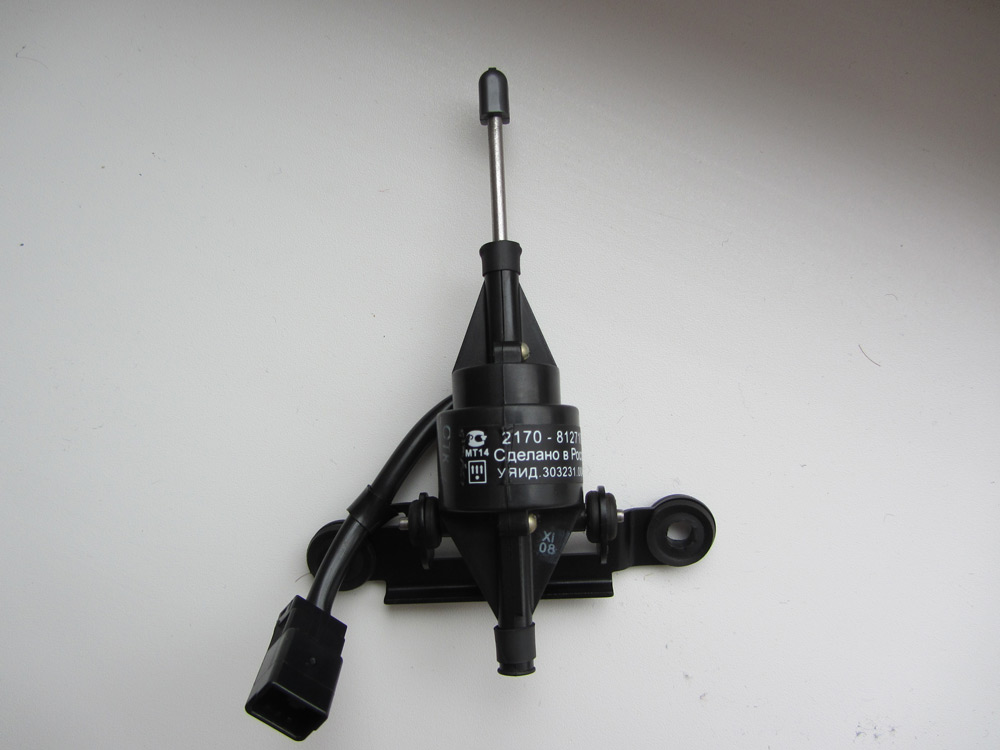

Как отремонтировать моторедуктор печки на Ладе Приоре

Известно, что результат отказа микромоторедуктора печки всего один: не удаётся изменить положение заслонки, вследствие чего в салон поступает только холодный либо только тёплый воздух. При этом причины поломки самого устройства могут быть как внешними, так и внутренними. К первым относится обрыв цепи электропитания двигателя и возникновение ошибки в блоке управления печки. Устранение этих неисправностей, пожалуй, лучше доверить специалисту. А что касается внутренних поломок, таких как механическое повреждение пластиковой шестерни или неисправность микромотора редуктора заслонки отопителя «Приоры», то с ними в ряде случаев можно справиться самостоятельно. Последовательность действий следующая:

Перед тем как разобрать моторедуктор, снимите с вала пластиковый адаптер, который приводит в действие ту самую заслонку отопителя.
Далее, рассоедините две части пластикового корпуса устройства, воздействуя на фиксаторы плоской отвёрткой (иногда приходится орудовать сразу двумя отвёртками). Рассоединяйте половинки корпуса, снимая одну из них с вала моторчика, максимально аккуратно, чтобы не потерять выпадающие мелкие детали.
Вашему взору откроется микромотор и пластиковые шестерни — проведите их внешний осмотр на предмет отломанных зубьев. Следует оговориться, что рабочий ход шестерён не превышает 45 градусов. Поэтому если на одной из них отсутствуют несколько зубьев, проблема устраняется путём разворота шестерни. Если повреждение замечено на секторе (колесо с неполной окружностью), то для его поворота на нужный угол металлический вал придётся прогреть при помощи горелки или на газовой плите. Кстати, для нормальной работы этого сектора достаточно иметь всего девять целых зубьев.
Если же при осмотре оказалось, что все шестерни работоспособные, значит, проблема заключается в отказе электродвигателя. Сначала следует проверить, поступает ли к нему питание — для этого подключите к контактам мотора обычную батарею «Крона». Если он заработал, следовательно, причина неисправности носит внешний характер, в противном случае придётся разбирать микромотор.
Со стороны подключения проводов разогните корпус в местах его фиксации, после чего можно извлечь внутренности двигателя. Для этого надавите на вал и утопите его. Теперь вы сможете рассмотреть две щётки и обмотки якоря. Удостоверьтесь, что на обмотках отсутствуют следы копоти и оплавления. И также нередко в месте соприкосновения коллектора и щёток образуется нагар, препятствующий нормальному контакту — загрязнение следует удалить.
По завершении ремонтных процедур произведите сборку электродвигателя, протестируйте его при помощи батареи «Крона» и соберите сам моторедуктор.

Если же при разборке и осмотре внутренней конструкции мотора обнаружится, что одна из обмоток якоря повреждена, в этом случае его ремонт будет невозможен. В сложившейся ситуации понадобится замена моторедуктора отопителя «Приоры».

Важно! В обращении с микромотором редуктора нужно быть максимально внимательным и аккуратным, так как резкое движение или воздействие со слишком большим усилием может привести к поломке его внутренних частей и дальнейшей непригодности к ремонту. Замена моторедуктора заслонки отопителя «Приоры» подразумевает его демонтаж и установку нового аналога

О том, как производится снятие устройства с автомобиля, мы рассказали выше в статье

Что касается установки заранее приобретённого микромоторедуктора, то она выполняется в порядке, обратном снятию

О том, как производится снятие устройства с автомобиля, мы рассказали выше в статье. Что касается установки заранее приобретённого микромоторедуктора, то она выполняется в порядке, обратном снятию

Замена моторедуктора заслонки отопителя «Приоры» подразумевает его демонтаж и установку нового аналога. О том, как производится снятие устройства с автомобиля, мы рассказали выше в статье. Что касается установки заранее приобретённого микромоторедуктора, то она выполняется в порядке, обратном снятию.

Если у автомобиля в дороге отказал отопитель, ничего хорошего это не сулит. Ни автомобилю, ни водителю. Особенно если до дома далеко, а на улице — тридцатиградусный мороз. В такую ситуацию может попасть любой водитель, в том числе и владелец «Лады Приоры». Отопительная система в этом автомобиле реализована довольно удачно, но у неё есть одно чрезвычайно слабое место: моторедуктор. Надёжность этого устройства оставляет желать лучшего, и оно способно стать источником головной боли для водителя. Тем не менее сломанный моторедуктор вполне можно заменить своими руками. Разберёмся, как это делается.

Замена вентилятора

Добираться до агрегата удобнее всего со стороны пассажирского кресла, которое придется демонтировать, чтобы не пришлось заниматься акробатикой внутри салона. Полозья кресла держатся 4 гайками размером 13 мм, открутить их не составит труда. Дальнейшие работы по замене вентилятора производятся в такой последовательности:

Извлечь салонный фильтр, убрать из проема грязь и пыль.
Открутить 4 самореза, находящихся на задней стенке бардачка, и еще один — под правой решеткой отопителя.
Снять со стойки пластиковую накладку и открутить 2 самореза, которые крепят панель и узел обдува.
Демонтировать узел обдува, поднять пластмассовую панель и ослабить 2 находящиеся под ней гайки крепления вентилятора.
Торпедо максимально отодвинуть назад и зафиксировать. Турбину снимать надо снизу, из положения лежа.

Не следует спешить менять вентилятор, когда он работает только на 1 скорости и переключатель печки стоит на максимуме. Это верный признак, что вышел из строя резистор, находящийся снизу за бардачком. Деталь представляет собой небольшую пластиковую панель зеленого цвета с разъемом для подключения. Замена резистора печки проводится без всякой разборки, надо лишь отсоединить разъем и открутить 2 самореза, которые крепят его к кузову.

назад Какие существуют аксессуары для Калины

Вперед Как заменить лобовое стекло Калины

Тегиотопитель, печка, ремонт

Проблемы в элементах отопителя Калины?

Также, причиной может быть и сам ММР, например, у него стерлись резисторные слои или зубчики шестеренки.

Зимой в моём пепелаце не так тепло как должно быть. При этом вентилятор работает нормально, судя по потоку воздуха. Термостат, скорее всего рабочий, так как температура двигла доходит и до ста десяти, и вентилятор радиатора включается при этом. Радиатор отопителя засраться не мог бы за три года, я думаю. На что ещё можно грешить? Воздушная пробка ? Звуков булькающих у меня не было никогда и нигде.

Решил пощупать пластиковый рычаг заслонки отопителя. Сидя на водительском, прикорячился и правой рукой взялся за этот рычаг. Левую руку протянул к основанию лобового стекла, чтобы ощущать температуру потока воздуха из щелей обдува. При этом моё ухо оказалось у дефлекторов над бородой. Моё наблюдение: При надавливании на рычаг, менялся звук в дефлекторах. А воздух становился теплее. Не то, чтобы воздух стал огненным. Нет, конечно. Но рука чувствовала разницу.

Теперь надо чухать репу, как решить данную проблему. Те варианты, что я видел на драйве, когда мастырили резинки, пружинки, мне не нравится. Метод «из говна и палок», конечно, хорош… Но хочется сделать один раз и забыть. Может, есть у кого идеи ? Или кто-то уже проходил этот этап?

Вчера после работы приколхозил первую попавшуюся пружину.

В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом — контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

Холодным воздухом дует печка на Лада Калина

Если у вас холодным воздухом дует печка на Лада Калина, но при этом все оборудование исправно, воздушных пробок нет и все датчики в норме, то стоит задуматься о том, что, скорее всего, проблема заключается в заслонках отопительной системы автомобиля. Выявить эту проблему достаточно сложно, обычно к ней приходят метод исключения, когда все остальные элементы отопителя уже проверены. В рамках этой статьи, мы расскажем о том, что обычно предшествует выявлению проблем с заслонками отопителя, а также поделимся информацией, как исправить такую неприятную ситуацию.

Стоит отметить, что на нашем сайте есть публикация Замена печки без снятия панели Лада Калина, где подробно описан метод, который позволит справиться с задачей даже полному новичку.

Признаки неисправности заслонок отопительной системы Лада Калина

Большинство владельцев автомобилей Lada Kalina, отмечает, что даже при температуре в -25 градусов Цельсия на улице, достаточно включить печку на первую скорость и в салоне становится тепло. При этом, спустя некоторый промежуток времени, интенсивность обогрева начинает падать, и уже становится недостаточно запускать отопитель на первой скорости, приходится переключаться на вторую, а порой и дальше.

Все дело в том, что у Калины, как и у ряда других автомобилей вазовского производство имеется родная «болезнь» – даже в самом крайнем положении рукоятки регулировки температуры (максимально горячо) заслонка открывается не полностью. В результате, при минимальном износе элементов отопителя, прогрев салона начинает уменьшаться. Чтобы убедиться, что в вашем автомобиле имеется такая проблема, достаточно взглянуть на корпус печки со стороны водительского сидения. Вы сможете увидеть рычажок этой заслонки, который работает с неполной амплитудой и тросик, который к нему подходит.

К счастью, существует метод, как исправить эту проблему, но потребуется самостоятельно совершить некоторые доработки, о которых мы и расскажем в следующих разделах этой статьи, но прежде, мы объясним, как удостовериться, что в вашем конкретном случае имеется именно эта проблема.

Проверяем наличие «болезни» заслонок на Лада Калина

Итак, у вас плохо греет печка, вы подозреваете, что дело в заслонках, но как же определить это наверняка? Для начала, вы должны подвести датчик температуры мультиметра к центральному дефлектору и произвести замер температуры на первой скорости работы отопительной системы. На непрогретой машине вы должны получить значение не менее 46 градусов Цельсия.

Следующим шагом, вы должны перевести рычаг скоростей подачи воздуха в салон в крайнее правое положение. В результате, температура должна вырасти. Это произойдет в любом случае, есть у вас проблема с заслонками или у вас ее нет, но в случае наличия проблемы, показатели мультиметра вырастут незначительно – не более, чем на 10 градусов, а может и еще ниже.

Что потребуется для восстановления нормальной работы печки?

Если у вас выявлена ситуация с небольшим увеличением температуры, при перемещении рычага из положения первой скорости в положение максимальной скорости, вам предстоят работы по модернизации системы заслонок. Для этого вам потребуется совсем немного:– пружина небольшой длины и средней жесткости– плоскогубцы, которые позволят в случае необходимости доработать длину пружины до нужных вам размеров

Процедура модернизации заслонок отопителя Лада Калина

Процедура модернизации достаточно проста, но требует аккуратности и сосредоточенности. Вам необходимо один конец пружины зацепить за рычаг, при помощи которого происходит движение заслонок, а второй за выступ, который имеется на корпусе. Вот и все.В результате описанной выше доработки, пружина начнет прижимать рычаг заслонок значительно сильнее, в результате амплитуда движения заслонок увеличиться до максимума, а качество работы отопительной системы автомобиля значительно повысится.

Чего стоит ожидать после процедуры модернизации системы заслонок

После того, как вы доработали систему заслонок, вам можно забыть о проблемах с ними на достаточно длительный период, так как срок их службы очень велик. Если же после этого, у вас снова перестала работать печка, то вы уже можете не обращать внимания на заслонки и искать проблему в совсем других элементах отопительной системы автомобиля: кранике, радиаторе, системе охлаждения двигателя и так далее.

Объявления на НН.РУ — Авто

Компания- предлагает Вам модернизировать Фиат Дукато Fiat Ducato базовой версии для решения.

Переоборудование грузопассажирской газели, цельнометаллической газели, автолайна в грузовую газ 3302 газ 33023 газель-фермер включает в.

Продаем ТНВД КАМАЗ (Все виды) ТНВД BOSCH на КАМАЗ Гарантия 1 год Тнвд Bosch Евро-3 1 0402698817 (элек.) ЕВРО-3 — 134200 руб. 2. Цена: 131 000 руб.

Широкий выбор гидронасосов и гидромоторов всех серийгидронасос шлицевой правого вращения. Применяется на строительно-дорожной и. Цена: 1 000 руб.

Появились новые подробности о ЧП в Вадской средней школе. Нижегородский Минздрав рассказал, что в больницу поступили 44 человека.

В Нижнем Новгороде настоящий строительный бум. В каждом районе города появляются новые дома, которые будут сдаваться в ближайшие годы.

44 человека, из них 43 — школьники отравились газом сегодня в общеобразовательной Вадской школе в Нижегородской области. По.

Дзержинск опять удивляет. На этот раз в городе химиков машина выкатилась на озеро — водитель так и пересекал затон, прямо по.

Подбор запчасти

К выбору радиатора печки стоит подходить тщательно, поскольку менять его достаточно неудобно. Основная часть автомобилистов выбирает оригинальную деталь, которая доступна в продаже. Но мало кто знает, что существует несколько аналогов.

Рассмотрим, варианты радиатора отопителя на Калину, их каталожные номера:

1118-8101060 – это артикул оригинального каталожного номера радиатора отопителя на Калину. Он идеально становится на посадочное место и не требует доработок. Средняя стоимость по РФ составляет 1500-1700 рублей.
Оригинальный радиатор печки и шланги
Существует несколько аналогов, которые по качеству исполнения, ничем не уступают оригиналу. Так, на Калину подходят запчасти следующих производителей: Pekar (1118-8101060), Fenox (RO0001O7), Luzar (LRH 0118). Средняя стоимость аналога составляет 1200-1500 рублей.

Радиатор печки Крафт

Причины выхода из строя

Причин выхода из строя радиатора печки не много, но их необходимо знать. Рассмотрим, основные из них:

Засоренность радиатора, которая привела к давлению, вследствие чего возник пробой трубки внутренней части.
Антифриз течёт в салон из-за пробоя в радиаторе печки
Воздушная пробка, также может послужить причиной течи радиатора.
Износ. Частое использование печки приводит к износу внутренних стенок трубок.

Пожалуй, это основные причины, но могут возникать и другие вследствие эксплуатации автомобиля.

Как самостоятельно отрегулировать и заменить заслонки отопителя на Ладе Калине

Наверно, каждый автолюбитель со временем сталкивается с плохой работой отопителя. Владельцы Лады Калины тоже, к сожалению, не исключение. Порой очень сложно понять истинную причину плохого обогрева салона, когда нормально работавший отопитель вдруг начинает не справляться со своей задачей.

Проблему слабого обогрева может решить замена и регулировка заслонки печки на Ладе Калина.

За что отвечает заслонка?

Во время работы мотора в системе охлаждения подогретая жидкость движется сквозь радиатор печки, при этом она нагревает идущий через него воздух. Объём проходящего воздуха сквозь радиатор и вне его контролируется главной заслонкой печки. В зависимости от того как расположена рукоять регулятора температуры на приборной панели и будет зависеть количество поступающего воздуха.

Распределять движение воздуха по салону можно при помощи поворота рукояти регулирующей положение заслонки. Но бывают такие случаи, когда заслонку клинит и нельзя должным образом отрегулировать поступление тепла в салон Калины.

Если дело только в задвижке, то исправить ситуацию можно достаточно просто, подтянув её тросик. Если после этих действий ситуация в лучшую сторону не изменилась, то нужно провести визуальную диагностику состояния механизма и выполнить ещё ряд несложных действий.

Как можно проверить работу заслонки отопителя?

Установите на Калине ручку регулятора температуры в крайнее положение синего сектора, а скорость вентилятора на максимальное значение.
Поверните на блоке рукоять управления заслонками и параллельно следите за изменением направления воздушного потока.

Если воздушные потоки останутся неизменными, то это указывает на поломку механического блока управления печкой. Скорее всего, слетела тяга, она перестала накручиваться на ролик из-за его неисправности. Или вторым вариантом может быть то, что заслонку заклинило. Если в вашей машине есть климат-контроль, то проверьте микромоторедуктор заслонки и проверьте состояние блока управления вентиляции, печки и кондиционера.

Как добраться до заслонки?

Чтобы увидеть, где находится центральная заслонка отопителя, вам нужно будет частично разобрать приборную панель, а конкретно — открутить бороду. Это то место на приборной панели, где располагаются переключатели отопителя.

Снимите пепельницу.
Выдавите 2 заглушки, располагающиеся рядом с кнопкой «аварийки».
Снимите все ручки регулятора.
Открутите 2 самореза центральной консоли и аккуратно вытащите её, при этом поддевая в местах фиксаторов.
Отсоедините все провода.
Теперь вы можете беспрепятственно добраться до заслонки.
Произведите замену заслонки или составных частей её привода.

Очень часто причиной неисправности может быть обломавшееся крепление привода заслонки. Если ситуация не критичная, то можно просто приклеить отвалившуюся деталь при помощи суперклея.

Бывают случаи, когда крепление привода задвижки отламывается из-за неразработанного тросика, который очень туго опускается. В таком случае его необходимо разработать вручную, после чего этой проблемы возникать не должно.

Как произвести регулировку заслонки отопителя на Ладе Калине?

Первым делом нужно отрегулировать кран отопителя.

Снимите скобу, которая держит оболочку троса на корпусе краника.
Снимите трос с рычажка крана.
Откройте кран по максимуму.
Отцепите трос от блока рычажков.
Уберите старый трос.
Кран можно в будущем, вообще, не закрывать.

Если вам не нравится способ, описанный выше, то можно воспользоваться ещё одним:

Отрегулируйте длину оболочки и троса так, чтобы в крайнем правом положении рычажка на блоке кран открылся полностью.
Зафиксируйте трос, расположенный в таком состоянии, при помощи защёлки.

Затем приступаем непосредственно к регулировке заслонки отопителя.

Снимите скобу, которая держит оболочку троса на корпусе отопителя и нащупайте оцинкованный рычажок жёлтого цвета, находящийся слева.
Оттяните рычажок на себя — это будет по максимуму открытое состояние.
Отрегулируйте длину троса так, чтобы в правом положении длинного рычажка на блоке рычагов задвижка была открыта по максимуму.
Зафиксируйте.
Не забывайте о том, что при помощи одного рычага одновременно управляются обе заслонки: и крана, и большая.

Проверка элементов системы отопления

Если не работает печка на Ладе Калине – дует холодным воздухом, – лучше искать причину, начиная с самого простого. Не стоит сразу разбирать сложные узлы. Обычно большинство проблем возникает из-за незначительных неполадок.

Датчик температуры

Если воздух из сопел воздуховодов дует только горячий или, наоборот, только холодный, независимо от положения заслонки, причина неисправности в датчике температуры салона. Он находится в потолке, в плафоне освещения. Проблема решается заменой датчика.

Вентилятор отопления

Если переключение режимов и скорости потока воздуха ничего не даёт (слышен свист или треск, вентилятор начинает шуметь), неисправность связана с электровентилятором. Чтобы это проверить, нужно выполнить следующие действия:

Установите ручку регулятора температуры в крайнее положение синей зоны.
После этого начните переключателем менять скорости вентилятора с первой по четвертую.

Поток воздуха должен становиться сильнее с повышением скорости. Если этого не произойдет, значит, вентилятор неисправен. Если он работает, но не во всех режимах, или скорость меняется непропорционально, то причина поломки в вышедшем из строя вспомогательном резисторе. Источником проблемы может быть сгоревший предохранитель F5 в монтажном блоке из-за обрыва в цепи питания.

Заслонка отопителя

Для проверки заслонки печки на Ладе Калине нужно установить ручку регулятора температуры в крайнее положение в синей зоне, а переключатель скорости вентилятора – на «максимум». Затем нужно поворачивать ручку управления заслонками и одновременно следить за тем, как меняется направление потоков воздушных масс. Если ничего не происходит, это указывает на неисправность регулятора заслонок или заклинивание заслонки в одном положении (слетел тросик тяги).

Принцип работы кондиционера на Калине и схема движения хладагента

Система охлаждения Лада Калина 8 кл и других моделей схожа по конструкции. Компрессор, обеспечивающий работу системы, расположен на БЦ двигателя с 8 кл и др., и работает при вращении ремня. Регулируется температура в салоне с помощью специальной ручки на панели климат-контроля.

Автокондиционер как для 8 кл моторов, так и для остальных, представляет собой герметичную систему, которая заполнена хладагентом. Функционирует агрегат за счет вращения ремня. Находящийся в компрессоре фреон сильно нагревается благодаря высокому давлению и по трубопроводу поступает в отопитель кондиционера, где он остывает. Охлаждается газ благодаря вентилятору, который начинает работать вместе компрессором.

Охладившись, фреон конденсируется и переходит в жидкое состояние, а затем поступает в ресивер-осушитель. Далее хладагент проходит через терморегулирующий вентиль и поступает в испаритель. Здесь он превращается в газ и сильно охлаждается. При этом он охлаждает испаритель. Благодаря вентилятору охлажденный воздух сдувается с испарителя и поступает в салон. Холодный хладагент возвращается в компрессор. Так процесс повторяется по кругу (автор видео — L0RlC).

Как произвести регулировку заслонки отопителя на Ладе Калине?

Первым делом нужно отрегулировать кран отопителя.

Снимите скобу, которая держит оболочку троса на корпусе краника.
Снимите трос с рычажка крана.
Откройте кран по максимуму.
Отцепите трос от блока рычажков.
Уберите старый трос.
Кран можно в будущем, вообще, не закрывать.

Если вам не нравится способ, описанный выше, то можно воспользоваться ещё одним:

Отрегулируйте длину оболочки и троса так, чтобы в крайнем правом положении рычажка на блоке кран открылся полностью.
Зафиксируйте трос, расположенный в таком состоянии, при помощи защёлки.

Затем приступаем непосредственно к регулировке заслонки отопителя.

Снимите скобу, которая держит оболочку троса на корпусе отопителя и нащупайте оцинкованный рычажок жёлтого цвета, находящийся слева.
Оттяните рычажок на себя — это будет по максимуму открытое состояние.
Отрегулируйте длину троса так, чтобы в правом положении длинного рычажка на блоке рычагов задвижка была открыта по максимуму.
Зафиксируйте.
Не забывайте о том, что при помощи одного рычага одновременно управляются обе заслонки: и крана, и большая.

Однозначно отопитель в Ладе Калине обогревает намного лучше, чем в предшествующих моделях линейки автопрома ВАЗ.

Но неправильная работа заслонок отопителя, к сожалению, является очень частой «болезнью» Лады Калина. Поэтому после покупки постарайтесь заранее подготовиться к отопительному сезону, тем более что сделать это самостоятельно можно достаточно быстро и просто.

Читать дальше: Ремонт акпп форд фокус 2

В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом – контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

Лада Калина Седан 1,6 16V Черника › Бортжурнал › 106. Отличие и принцип работы отопителя Калины и Гранты.

И так давайте прежде чем менять отопители разберёмся как они устроены, и в чём же отличие.Внешне они отличаются но не очень сильно, на фотографии ниже они располовинены.

А теперь разберёмся как они работают.Для упрощения я обозначил движение потоков, где прерывистой линией возможные направления и сплошной линией туда, куда сейчас направлен поток.А цифрами обозначил разные части конструкций, входы и выходы для потоков воздуха.

Цифрами на фотографиях обозначены:1. Вход потока воздуха от моторчика печки (холодный воздух)2. Радиатор отопителя (печки)3. Заслонка управления горячё/холодно, направляет поток воздуха на радиатор печки или мимо него4. Заслонка управляет потоком в ноги5. Заслонка управляет потоком на лобовое стекло или в лицо6. Выход на лобовое стекло7. Выход в лицо и боковые дефлекторы8. Выход в ноги к водителю и переднему пассажиру9. Выход в ноги к задним пассажирам.

Сначала возьмём холодный поток воздуха, направленный на лобовое стекло, на фотографии ниже.

На данной фотографии видно, что холодный воздух поступает от моторчика печки через отверстие 1 в отопитель, далее из-за заслонки 3, воздух не попадает на радиатор 2. Заслонка 4 перекрывает потоку воздуха направления в ноги, а заслонка 5 перекрывает направления потока в лицо. Таким образом у нас дует холодный воздух только на лобовое стекло (выход 6).

И горячий поток воздуха, направленный в лицо, на фотографии ниже.

На второй фотографии видно, что заслонка 3 перекрывает путь холодному воздуху и направляет его на радиатор 2. От радиатора 2, горячий воздух направляется к заслонке 4, которая на данной фотографии перекрывает поток воздуха в ноги и направляет его дальше к заслонке 5, которая перекрывает путь воздуху на лобовое стекло и направляет в лицо (выход 7).

На фотографиях приведены два возможных вариантов, а их гораздо больше, каждая заслонка может поворачиваться частично или полностью, и в разном сочетании, то есть поворотом ручки управления потоками, можно выбирать и промежуточные варианты, а не только фиксированные.

Если говорить о плюсах и минусах, тут немного сложнее, но из личного опыта могу сказать что на калинах 1 поколения заслонка 3 которая большая и жёлтая на фотографии, имеет свойство со временем деформироваться, и тогда ни какие пружинки уже не спасают, об этом я писал в моей записи вот тут. По поводу отопителя гранты я пока такого не считал, но у неё заслонки меньше и легче вращаются, испытывают меньшие нагрузки.

Ставить или не ставить отопитель от гранты, решать Вам, и если вы всё же решили ставить, то следующая запись для вас!

ЗЫ Заслонка с десятого семейства не подходят на калину!
