Почему плохо греет печка рено логан, какие могут быть причины

Подготовка к проверке

Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).

Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.

Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.

А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:

Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.

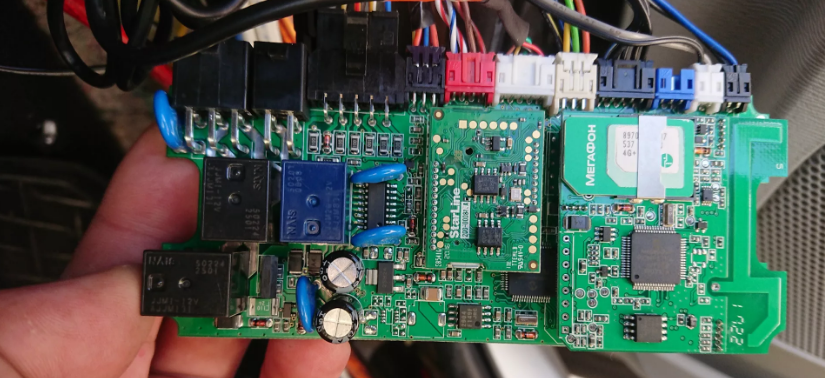

Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.

Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.

Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.

Она должна быть хорошо заряжена, иначе тестер «начнет врать».

Как заменить моторчик печки на «Рено Логане»

Практически все модели «Логанов» оснащаются кондиционерами. Но в базовых комплектациях машина продаётся без этого устройства. Владельцу «Рено Логана» необходимо знать, в чём заключается разница между моторчиками печки для моделей с кондиционером и без него.

При подборе нового моторчика необходимо помнить о том, что на моделях с кондиционером разъём питания моторчика очень узкий, а на версиях без кондиционера — широкий. Соответственно, если вы купили не тот моторчик для своего «Логана», то при монтаже просто не сможете подключить устройство.

Если нужно добраться до моторчика печки, требуется снять или отогнуть облицовку передней панели в салоне

Подготовка инструментов

Чтобы быстро снять старый электродвигатель отопителя и установить новый, потребуются:

отвёртка с тонким плоским лезвием;
отвёртка с крестообразным лезвием;
съёмник из пластика (можно заменить обычной школьной линейкой);
ключ Torex Т20 (идёт в наборе к автомобилю).

Для демонтажа моторчика печки потребуется установить биту Т20

Убедившись, что все необходимые инструменты находятся в рабочем состоянии, можете приступать к снятию моторчика печки.

Модель с кондиционером: порядок работы

Демонтаж электродвигателя отопителя на «Логане» с кондиционером имеет свои нюансы. Подключённый кондиционер несколько осложняет работу, но вы всё равно справитесь с ней самостоятельно. Нужно действовать по приведённой ниже схеме:

Убрать уплотнитель с двери. Удобнее всего для этого пользоваться отвёрткой с прямым и тонким лезвием.
Поддеть облицовку центральной консоли отвёрткой и снять её с фиксаторов.
После демонтажа консоли будет виден первый винт, выкрутить его ключом Torex Т20.
Отсоединить заглушку в правом нижнем углу бардачка.
Выкрутить второй винт ключом Torex Т20.
Панель полностью отсоединена от корпуса кузова — вытащить её нельзя, но можно заглянуть в образовавшуюся широкую щель.
За панелью находится корпус моторчика печки. Он имеет круглую форму и располагается рядом с фильтром салона.
Снять с моторчика разъём питания, провернуть корпус по часовой стрелке и вытащить его из-за панели.

Фотогалерея: порядок замены

После этого можно вставлять новый моторчик на место — все этапы монтажа совершаются в обратной последовательности.

Модель без кондиционера: ход ремонта

Извлечение моторчика печки из «Рено Логана» без кондиционера займёт меньше времени, так как не нужно снимать уплотнитель с дверной конструкции и долго работать с облицовочной панелью в салоне. Для успешной работы следует:

Снять заглушку в правом нижнем углу бардачка.
Немного поддеть облицовку, чтобы открылся доступ к моторчику печки.
За облицовкой будут видны два винта, их нужно выкрутить ключом Torex Т20.
После чего панель следует отвести вперёд, чтобы добраться до моторчика.
Отсоединить разъём от корпуса мотора и вытащить устройство из-за панели.
Новый моторчик печки установить на место старого и далее действовать в обратном порядке.

Фотогалерея: меняем моторчик печки на «Рено Логане» без кондиционера

Все возникающие проблемы с электродвигателями отопителя на «Рено Логане» водитель может решить самостоятельно. Независимо от года выпуска машины и комплектации можно заменить моторчик печки на новый буквально за час-полтора, если действовать строго по инструкции и использовать хорошие инструменты.

Все работы будем проводить с правой стороны автомобиля.

Снимаем резиновый уплотнитель с правой передней двери в верхней части.
Используя пластмассовый съёмник или линейку, аккуратно снимаем правую переднюю декоративную стойку. Она идёт от панели к потолку. Крепится на защёлках. Рекомендуется проводить ремонт в тёплом помещении или когда на улице будет достаточно комфортно. Это нужно для того, чтобы не поломать пластиковые крепления: при низких температурах пластмасса становится хрупкой.
После снятия стойки на панели сверху появляется доступ к первому винту. Откручиваем его «звёздочкой».
Второе место крепление передней панели находится под бардачком справа. Он закрыт пластмассовой заглушкой. Удаляем аккуратно её отвёрткой. Откручиваем второй винт ключом TORX T20. Всё. Теперь можно проводить манипуляции с панелью.
Аккуратно оттягиваем правую сторону панели на себя. Снимаем с направляющих и в образовавшуюся щель просовываем руку и нащупываем вентилятор печки. Он имеет круглый корпус. Увидеть его не удастся, поэтому всё делаем на ощупь. Это немного трудно, но возможно.
Снимаем вентилятор, поворачивая корпус по часовой стрелке. Отключаем фишку питания. Вынимаем из-под панели и осматриваем. Различают два вида вентилятора. Конструктивно они отличаются друг от друга незначительно: широким или узким разъёмом.

Не работает вентилятор радиатора Рено Логан

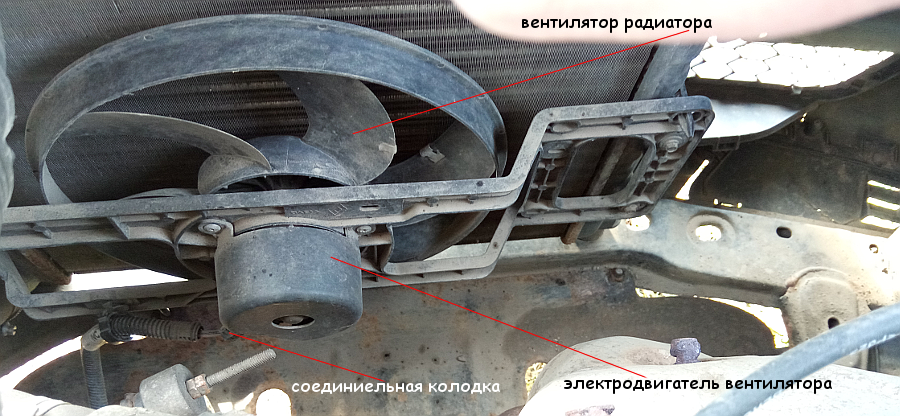

На примере вентилятора на радиаторе системы охлаждения двигателя k7j 1,4 л автомобиля Рено Логан первого поколения рассмотрим причины неисправности: «не работает вентилятор на радиаторе Рено Логан». А так же, что делать в такой ситуации.

Признаки неисправности

— При значительном прогреве двигателя автомобиля вентилятор радиатора не включается. Охлаждающая жидкость начинает закипать. На температурной шкале шитка приборов больше четырех кубиков.

Неисправен предохранитель электрической цепи электродвигателя вентилятора

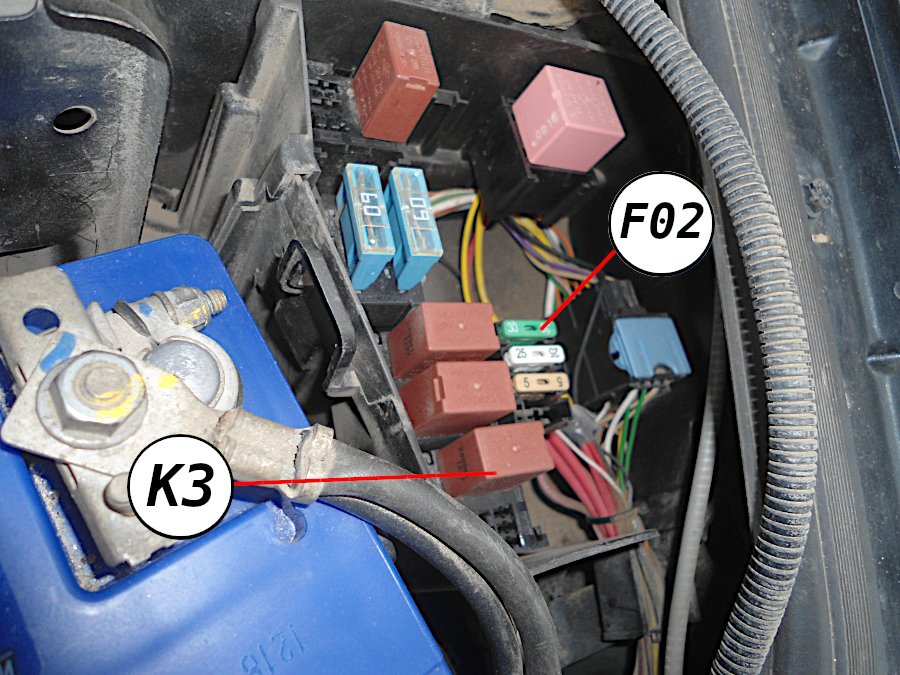

Для автомобилей без кондиционера F02 (30А) зеленого цвета в монтажном блоке, в моторном отсеке автомобиля. Для автомобилей с кондиционером F07 (40А) красного цвета и большего размера в том же монтажном блоке.

Неисправно реле вентилятора

Для автомобилей без кондиционера К3 в монтажном блоке, в моторном отсеке автомобиля. С кондиционером и К3 (малая скорость вращения) и К2 (большая скорость вращения) в том же блоке.

Неисправен дополнительный резистор

Установлен на кожухе вентилятора на автомобилях, оборудованных кондиционером. Через него контроллер (ЭБУ) включает вентилятор на малой скорости если температура превысила пороговое значение при включении кондиционера. На автомобилях без кондиционера отсутствует.

Неисправен электродвигатель вентилятора

Отсоединяем колодку жгута проводов от электродвигателя вентилятора и соединяем ее выводы напрямую с аккумулятором при помощи двух проводов. Если вентилятор закрутился — неисправна электрическая цепь включения электродвигателя. Если нет — неисправен электродвигатель вентилятора радиатора и подлежит замене.

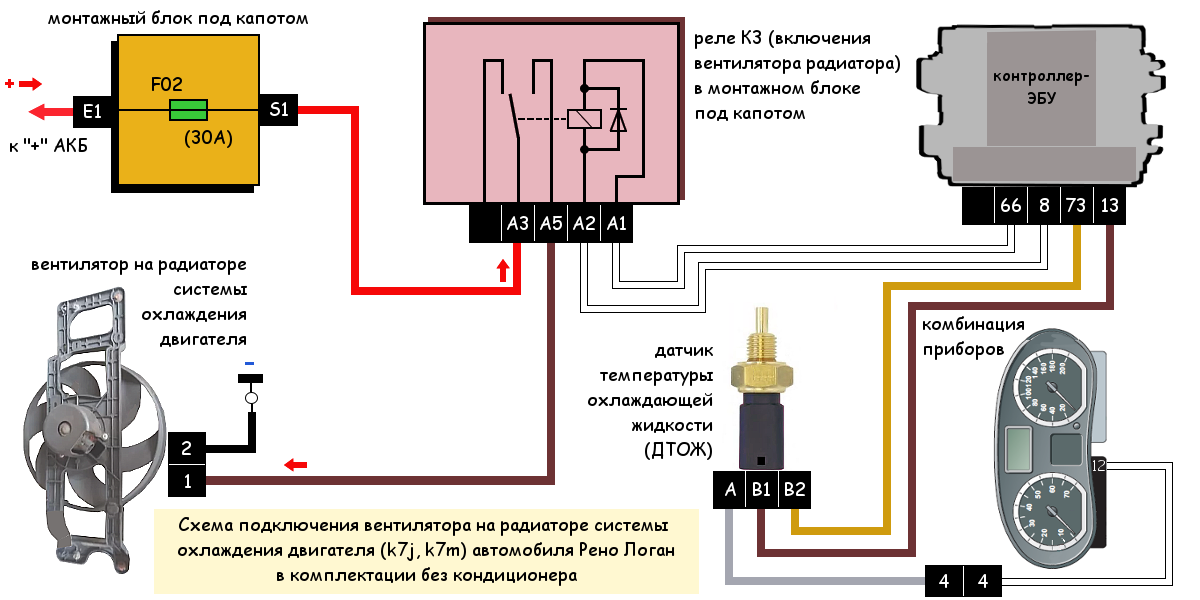

Определить вышедший участок цепи включения электродвигателя вентилятора на радиаторе поможет схема его подключения.

Примечания и дополнения

— Оптимальная температура охлаждающей жидкости в системе охлаждения двигателя k7j автомобиля Рено Логан первого поколения составляет 95-97 градусов. После ее повышения ЭБУ по сигналу с датчика температуры (ДТОЖ) включает вентилятор на радиаторе.

Источник

Как заменить моторчик печки на «Рено Логане»

Если нужно добраться до моторчика печки, требуется снять или отогнуть облицовку передней панели в салоне

Подготовка инструментов

Чтобы быстро снять старый электродвигатель отопителя и установить новый, потребуются:

отвёртка с тонким плоским лезвием;
отвёртка с крестообразным лезвием;
съёмник из пластика (можно заменить обычной школьной линейкой);
ключ Torex Т20 (идёт в наборе к автомобилю).

Для демонтажа моторчика печки потребуется установить биту Т20

Модель с кондиционером: порядок работы

Убрать уплотнитель с двери. Удобнее всего для этого пользоваться отвёрткой с прямым и тонким лезвием.
Поддеть облицовку центральной консоли отвёрткой и снять её с фиксаторов.
После демонтажа консоли будет виден первый винт, выкрутить его ключом Torex Т20.
Отсоединить заглушку в правом нижнем углу бардачка.
Выкрутить второй винт ключом Torex Т20.
Панель полностью отсоединена от корпуса кузова — вытащить её нельзя, но можно заглянуть в образовавшуюся широкую щель.
За панелью находится корпус моторчика печки. Он имеет круглую форму и располагается рядом с фильтром салона.
Снять с моторчика разъём питания, провернуть корпус по часовой стрелке и вытащить его из-за панели.

Фотогалерея: порядок замены

Модель без кондиционера: ход ремонта

Снять заглушку в правом нижнем углу бардачка.
Немного поддеть облицовку, чтобы открылся доступ к моторчику печки.
За облицовкой будут видны два винта, их нужно выкрутить ключом Torex Т20.
После чего панель следует отвести вперёд, чтобы добраться до моторчика.
Отсоединить разъём от корпуса мотора и вытащить устройство из-за панели.
Новый моторчик печки установить на место старого и далее действовать в обратном порядке.

Фотогалерея: меняем моторчик печки на «Рено Логане» без кондиционера

Причины поломки печки Renault Logan и способы их устранения

Конструкция одного из наиболее совершенных автомобилей нашего времени Renault Logan не обошлась, к сожалению, без нескольких «узких мест», которые подчас могут негативно проявлять себя, создавая определенные неудобства водителю и пассажирам. Среди таких потенциально проблемных мест – система отопления, которую сконструировали по стандартному методу. Он состоит в том, что радиаторы отопителя здесь подсоединены в охладительной автомобильной системе напрямую. Поэтому наблюдается постоянная циркуляция потока горячей охлаждающей жидкости, а поступление в воздухопроводы тёплого воздуха регулируют специальной заслонкой. В силу ряда причин печка Renault Logan иной раз начинает работать неэффективно, а то и вообще выходит их строя.

Данный материал полностью посвящен этому актуальному вопросу, анализируя, почему не работает печка Renault Logan и как именно исправлять этот недостаток собственными силами.

Самостоятельная диагностика неисправности печки

При целых предохранительных элементах проверять, насколько вентилятор работоспособен, нужно, предварительно открыв разъём его подпитки. Электрический двигатель в печке расположен или в промежутке под крышкой капота (за щитом движка возле салона), или под приборной панелью автомобильного салона.

Не работает вентилятор печки ваз 2114 причины

Местонахождение отопительного вентилятора и способ его вскрытия находится в эксплуатационной автомобильной инструкции. Там же находится и схема запуска вентилятора.

При изучении схемы необходимо узнать, какой из разъёмных пинов электрического движка является плюсовым при запуске первой скорости вентилятора. Далее к этому пину подключается любой контакт контрольного прибора, другой из его контактов замыкается на «массу», включается зажигательная система и вентиляторный переключатель поворачивается в любую позицию. Если лампочка контрольного прибора включилась, значит причиной неисправности вентилятора является электродвигатель. В противном случае сбои в работе вентилятора происходят из-за обрыва в проводке идущей к отопительному выключателю электрической цепи.

Причины неисправностей в системе отопления

Когда в машине холодно, хоть печка в активном режиме, паниковать не стоит. Это очень распространенная ситуация, которая случается везде и со всеми. Вы должны согласиться с тем, что отопление закрыто.

Единственно правильное решение в такой ситуации — найти причину. Всего существует несколько вариантов, при которых плита вдруг начала давать сбой или совсем не обогревать жилую комнату. Но преимущество Логана в его простоте. Автомобиль не оборудован сложной и многогранной электроникой, в которой может растеряться даже опытный мастер по ремонту. Дизайн вполне стандартный, экономичный, что не мешает Renault быть надежным и долговечным автомобилем. Печка — одно из немногих слабых мест модели. Но даже когда он плохо нагревается, есть ряд решений для этой ситуации.

Не рекомендуется делать поспешные выводы и ставить самые страшные диагнозы. Да, есть некоторые неисправности, устранение которых будет довольно проблематично и относительно дорого с финансовой точки зрения.

Но принципиально для устранения поломок требуется минимум денег и свободного времени. В очередной раз не перегруженный лишними и сложными элементами дизайн автомобиля Рено Логан показывает свои преимущества.

Что ж, давайте рассмотрим основные факторы, из-за которых обогреватель кабины может работать плохо.

В системе образовалась воздушная камера, из-за которой не нагревается радиатор;
Проблемы с термостатом и поэтому двигатель не греет охлаждающую жидкость;
Радиатор печки забит мусором;
Есть проблемы с самим двигателем;
Плохой воздухозаборник;
Двигатель вентилятора сломан;
Нарушена работа регулятора скорости вентилятора;
Неисправен кран отопления.

Вот основные причины, по которым печка вашего Логана может плохо нагреваться или вообще не работать.

Что мы делаем дальше? Совершенно верно. Необходимо понимать, как решается каждая из перечисленных проблем.

Профилактика поломок печки

Разумеется, гораздо проще предотвратить возникновение неисправностей, чем устранять их. Чтобы печка работала без сбоев, необходимо:

регулярно менять салонный фильтр;
использовать только качественный антифриз (официальные дилера рекомендуют GLACEOL RX Type D 1 Renault 7711428132 от ELF), чтобы избежать повреждений радиатора и патрубков;
желательно перед началом сезона всю систему промывать водой или специальной жидкостью.

Вышеописанными нехитрыми, на первый взгляд, способами можно самостоятельно починить печку «Рено Логана». Однако браться за это дело стоит, если вы полностью уверены в своих силах и мастерстве. Иначе можно не только не починить печку, но и привести в негодность всю систему отопления и вентиляции автомобиля.

Не включается и не работает вентилятор

Когда на Renault Logan не греет печка, вентилятор отопителя при этом не включается, либо же работает только на определённой скорости, тут стоит обратиться к вентилятору и связанным с ним элементам.

Причиной отказа вентилятора могут быть:

Поломка моторчика печки. Иногда электровентилятор просто выходит из строя. А в некоторых случаях причина в перегорании предохранителя. В этой ситуации достаточно вытащить перегоревший предохранитель из блока, заменить его новым. Если же вентилятор печки сломался, тогда его проще и безопаснее всего снять и заменить новым.
Блок управления. Тут также можно проверить сначала предохранитель. Ещё у блока управления случаются механические поломки, обрыв тросиков и пр. Решение — это демонтаж, проверка состояния и замена компонентов.
Резистор печки. Это набор сопротивлений. Они помогают регулировать скорость работы вентилятора. При поломке резистора отопитель включается только на максимальных оборотах вентилятора. Поэтому, когда моторчик на первых режимах скорости не включается, но работает на максимуме, вывод очевиден. Нужно менять резистор, расположенный на самом моторчике.
Плохие контакты. Электродвигатель вентилятора печки не получает питание, поскольку нарушились контакты. Поможет пайка, либо замена проводов. Они могли окислиться. Если зачистка и припой не поможет, тогда полностью меняйте провода. Тут не лишним будет обратиться к хорошему автоэлектрику.

На это далеко не все потенциальные неисправности, которые во многом можно определить по проявляющимся симптомам.

Причины поломки

Итак, следует перейти к рассмотрению особенностей, почему не работает печка на Renault Logan:

Засорение воздушного фильтра.
Сопротивление вышло из строя.
Неисправность предохранителя F36.
Нарушения контактов штекера.
Поломка вентиляторного переключателя.
Неправильное расположение заслонки управления воздухом и т.д.

Более детально с этими причинами ознакомимся ниже.

Одной их наиболее часто встречающихся на практике причин функционального выхода печки из строя является засоренный воздушный салонный фильтр. Его расположение нередко приводит к тому, что в него извне попадают разные посторонние предметы, вплоть до листьев деревьев и насекомых. Это приводит к резкому снижению потока горячего воздуха, направленного в салон. Поэтому ремонт печки опытные водители начинают, как правило, с тщательного осмотра корпуса фильтра. Он находится в салоне под низом передней панели, вблизи месторасположения левой ноги пассажира. Если фильтр и действительно забит, его очищают, выбросив все посторонние предметы и аккуратно почистив корпус изнутри.

Довольно часто на практике встречаются казусные случаи, когда отопительный вентилятор нормально работает на всех скоростях (1-й, 2-й и 3-й), кроме четвертой. В таких ситуациях причиной ненормальной работы печки Renault Logan является, как правило, сопротивление: оно вышло по разным причинам из строя и нуждается в замене новым.

Если вентилятор печки вообще не хочет включаться, почти однозначным диагнозом является неисправность предохранителя F36. Скорее всего, он перегорел и должен быть заменен новым. Однако при его проверке бывает и такое, что предохранитель цел и работоспособен, а вентилятор упорно не включается. Тогда проверке подлежит вентиляторное реле: его меняют, после чего печка зачастую начинает нормально действовать в штатном режиме.

Но возможен, к сожалению, и третий вариант. Так, реле заменено, а возобновления нормальной работы печки все нет. Здесь не обойтись без проверки контактов штекера, подающего на вентиляторный двигатель напряжение. Чтобы проверить сам электродвигатель, его необходимо напрямую соединить с аккумуляторной батареей с помощью разомкнутого штекера. Если электродвигатель исправен, причина может оказаться в вентиляторном переключателе форматов работы, если же и он действует, не обойтись без снятия и проверки щеток коллектора.

Необходимо выделить ещё одну широко распространенную причину неисправности печки автомашины Renault Logan. Практика показала, что такой причиной во многих случаях становится заслонка управления воздухом, которая блокирует поступление внутрь салона горячего воздуха. Здесь надо сразу же проверить функционирование тросового провода, заключенного в защитную оболочку белого цвета, так как, согласно статистике, в подавляющем большинстве ситуаций виновником является именно он.

Признаки неисправности мотора печки Рено Логан

Чаще причина поломки мотора печки – износ деталей с течением времени, поскольку кольца, щетки и другие подвижные детали рано или поздно выйдут из строя. Реже случаются проблемы эклектического плана – окисление контактов или обрыв проводов. Нередко просто вырабатывается смазка на движущихся частях моторчика и вентилятора.

Признаки того что вентилятор печки Рено Логан работает во внештатном режиме и узел скоро выйдет из строя, можно определить по определенным признакам:

печка изменяет звук при работе, шумность повышается;
тепловой поток становится неравномерным и ослабляется;
печка включается не с первого раза или долго набирает обороты.

При работе печка свистит

Свист слышится из-под центральной панели и является признаком того, что подшипник моторчика печки вышел из строя и если моторчик снять, то можно будет убедиться, что подшипник заметно люфтит на валу. Такой свист говорит о том, что печка скоро сломается и ее лучше заменить. Сидеть в салоне становится не слишком приятно, монотонный свист сильно утомляет. Если механизм просто смазать, это не некоторое время устранит проблему, но свист неизбежно возобновится.

Печка плохо включается или не включается вовсе

На старых модификациях Логан бывает печка попросту перестает включаться. Если ударить по поверхности консоли с правой стороны, она начинала работать, иногда с характерным шумом. Причин заедания механизма несколько:

Подкинивание разболтанного подшипника.
Выработка на валу.
Отсутствие смазки на механизмах.
Износились моторные щетки.

Ослабление воздушного потока из печки

Эта проблема возникает при полностью открытых шторках на центральной панели. В холодное время года даже при полной мощности в машине все равно остается холодно. Водитель замечает проблему только по прошествии времени, лобовое стекло при минусовой температуре может не отмерзать, ограничивая обзор. Нередко на четвертом положении поток воздуха менее интенсивен, чем на втором.

Главная причина такой поломки – проблема с моторчиком. Реже – засорение салонного фильтра. В этом случае нужно разобрать печку и осмотреть мотор и салонный фильтр. Только после этого можно будет выявить и устранить причину неисправности.

Где Находятся Заслонки Печки На Рено Логан

Отопление автомобиля Рено Логан принципиально ничем не отличается от принятых международных стандартов. Система охлаждения двигателя служит источником тепла и напрямую связана с радиатором. Он получает тепло, вырабатываемое горячей охлаждающей жидкостью, и течет по воздуховодам в кабину. Воздуховоды оснащены кабельными заслонками. Клапаны Renault предназначены для управления потоком горячего воздуха.

В наших широтах важна нормальная работа агрегата

в прохладной кабине внимание водителя не сосредоточено на трассе. Обстоятельства не являются хорошей работой печи и, возможно, немногие

Неисправный вентилятор

В Рено Логан и конструктивно похожий ремонт автомобилей печной вентилятор нужно начинать с предохранители. Перед установкой самой новой детали необходимо убедиться, что переключатель скорости вращения вентилятора работает правильно, в противном случае вам потребуется второе изменение. Вы можете найти предохранитель во внутреннем блоке. Он выделен зеленым цветом и на электронной схеме Renault обозначен F36.

Если печь не нагревается или работает плохо, что приводит к хрусту или скрипу, тогда необходимо выполнить ремонт. В запущенных случаях все может перейти на узел изменения.

Не нужно снимать всю приборную панель Renault Logan: просто открутите два болта. Первая находится под лицевой панелью правого слива, вторая. под пробкой или в правом верхнем углу перчатки. Сняв оба винта, нужно снять перчатку с направляющих, цепляясь только за себя. Будьте осторожны, чтобы ничего не сломать. Узел будет специально под перчаткой, увидеть его в таком положении нереально. После прикосновения к вентилятору необходимо найти защелку и повернуть всю сборку по часовой стрелке.

Причина в том, что печь не работает должным образом Рено Логан, Сандеро, Дастер, Ларгус

Подробная видео инструкция по снятию и установке вентилятора отопителя (печь,кондиционер) без разборки.

Рабочий вентилятор должен быть очищен, смазан и возвращен к месту назначения, повторяя последовательность в обратном порядке. Если часть не работает, вам придется изменить ее.

Неисправность радиатора

Еще одна распространенная причина, почему печь не совестно греет, накрывается радиатором. Эта часть системы учета отопления не может быть отремонтирована из-за ее узкой конструкции. Если обнаружены неисправности радиатора, необходимо внести изменения. После покупки последних деталей приступите к удалению старых.

Процедура проста и состоит из следующих шагов:

Прежде всего необходимо слить охлаждающую жидкость. В противном случае, это может затемнить интерьер в ближайшем будущем.
Следующим шагом будет отсоединение труб под капотом. Обжимные зажимы должны быть заменены.
Для перестрахования необходимо продуть радиатор от остатков антифриза.
Снимите напольную облицовку.
Снимите радио или заглушку.
Снимите центральную облицовку панели устройства.
Снимите крышку контрольной колонки.
Снимите комбинацию устройства и прокладку.
Затяните гайки на усилителе панели и снимите.
Откручиваем форсунки для форсунок.
Ослабьте винты радиатора, нажмите на защелки корпуса нагревателя и снимите прибор.

Старое устройство, конечно же, отправляется в пропасть истории. С новым делайте то же самое, однако, в обратной последовательности. После несложной процедуры варочная панель снова нагревается.

Замена лампочки

Если подсветка контроллера не загорается, сначала проверьте предохранители. Подсветка центральной панели одна. Отсутствие поврежденных предохранителей означает, что требуется смена света.
