Диагностика неисправности

Признаки, указывающие на замену подшипника Рено:

слышен гул в передней части автомобиля на скорости свыше 60 км/ч;
при проезде мелких ухабов и кочек слышно характерное постукивание, сигнализирующее о разрушении подшипника;
из-за люфта и сопротивления качению машина начинает «рыскать» по дороге, её становится сложно удержать на прямолинейной траектории.

Чтобы не ошибиться в том, что вышел из строя подшипник ступицы, лучше произвести диагностику. Для этого нужно сделать несколько операций:

Поднять домкратом переднее колесо, от которого идет гул, предварительно положив откатники под задние колеса и установив нейтральную передачу.
Вращая колесо руками, прислушаться к шуму, если появится постукивание или скрежет – проблема в подшипнике.
Если подвигать колесо в разные стороны и при этом обнаружится люфт – это еще один признак неисправности.

Замена подшипника передней ступицы. — Renault Logan, л., года на DRIVE2

Крайне не рекомендуется покупать подшипник у других производителей или стоимость которых ниже руб. Ступичные подшипники передних колес имеют особенность равномерного износа, поэтому при замене одного из подшипников проверяйте исправность и у другого колеса.

При замене так же проверьте состояние шаровой, палец замена ступичного подшипника рено наконечник. При обратной установке поворотного кулака — наносите на резьбовые соединения графитовую смазку. Перед установкой подшипника БЕЗ ABS — откройте его, и проверьте наличие и количество смазки, добавьте по необходимости грамм. Вместо оправок воспользуйтесь набором больших накидных головок. При запрессовке подшипника используют оправку или сменный диск съёмника с внешним замена ступичного подшипника рено — 72 мм; при выпрессовке из кулака — 42 мм.

Замена подшипника передней ступицы Рено Логан

Дополнительно ознакомьтесь со схемами запрессовки подшипника в поворотный кулак и ступицу через оправку — без съемника ступичных подшипников. Так же не забываем два болта крепления суппорта, для того, чтобы его снять, надо развести колодки отверткой, иначе снять суппорт не получится. Затем откручиваем наконечник, достаем шаровую, не забываем отсоединить фишку датчика ABS, замена ступичного подшипника рено таковой имеется.

Теперь просто снимаем ступицу и тащим ее на пресс. Можно замена ступичного подшипника рено на ближайшее СТО, отдать рублей за перепрессовку. А можно самому cбить ступицу, на ней останется внутренняя обойма подшипника. Затем надо снять стопорное кольцо, выпрессовать старый подшипник, а вот теперь самое интересное. Если у вас автомобиль с ABS, то ни в коем случае нельзя ставить замена ступичного подшипника рено с Мегана. После того как сняли поворотный кулак, желательно конечно открутить его кожух.

Он крепится двумя болтами на Но, он очень часто ломается, поэтому я не советую его откручивать, если можно грамотно выприсовать ступичный подшипник. Выпрессовка переднего ступичного подшипника на Рено Логан Ну, что же теперь переходим к выпрессовке переднего ступичного подшипника на Рено Логан: Сначала выпресовываем ступицу. Берем походящую головку по диаметру, вставляем ее и выдавливаем ступицу.

Следует обратить внимание на, то чтобы не было большой нагрузки на уши крепления суппорта, так как они очень мягкие и очень часто случается, что они гнутся. На рисунке мы замена ступичного подшипника рено, что ступица выпрессовалась с внутренней обоймой подшипника, которую нам следует удалить. После того как мы извлекли замена ступичного подшипника рено, нам необходимо достать подшипник

Но для этого нам нужно сначала снять стопорное кольцо

После того как мы извлекли замена ступичного подшипника рено, нам необходимо достать подшипник. Но для этого нам нужно сначала снять стопорное кольцо.

Предварительно все зачистив и смазав, выбиваем. После, того как мы сняли стопорное кольцо начинаем извлекать передний ступичный подшипник.

Замена подшипника ступицы Рено Логан своими руками

Монтаж подшипника Сначала запрессовывается подшипник, затем устанавливается стопорное кольцо, и затем запрессовывают ступицу. При этом используют винтовой съёмник либо молоток и оправки. До монтажа подшипника устанавливают кольцо датчика.

Что нужно сделать перед тем, как производится замена ступичного подшипника Рено Логан? Желательно очистить место посадки подшипника.

Ступицу тоже надо подготовить: Обязательно наносят смазку литол и. Чертёж представлен ниже. Когда запрессовываете подшипник в кулак, на подшипник давит чашка 3 72 мм ; Если идёт опрессовка ступицы, используется чашка замена ступичного подшипника рено 62 мм. Проставка в первом случае опирается на кулак. Во втором она давит на ступицу.

То же самое надо реализовать, работая оправками. Сделаете наоборот, и подшипник разрушится.

Поэтому при выборе стоит знать, есть ли на автомобиле эта функция. Помимо заводского подшипника существует ряд аналогов, которые можно применять для установки на Рено Логан. Откручиваем два винта крепления тормозного диска и снимаем.

Крепеж под Torx T Винты нужно предварительно обстучать молотком через наставку, и брызнуть проникающей смазкой. Часто после откручивания крепежных винтов тормозного диска он не снимается. В этом случае аккуратно обстукиваем молотком и он отойдет.

Откручиваем гайки крепления кулака к стойке. Ключом на восемнадцать держим головку болта, а воротком с головкой откручиваем. Болты пока не вынимаем. Откручиваем болт крепления шаровой опоры. Держим головку болта ключом на шестнадцать, а воротком с головкой откручиваем гайку.

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Выворачиваем руль для удобства замены.

3. Зачищаем резьбовую часть крепления рулевого наконечника и брызгаем проникающей смазкой.

4. Откручиваем гайку крепления пальца наконечника.

Если палец при откручивании гайки прокручивается, то удерживать его можно шестигранником на шесть. Сверху пальца есть отверстие под шестигранник.

Гайка может быть под ключи на шестнадцать или семнадцать. На шестнадцать идет с родным наконечником, на семнадцать уже с поменянным.

5. Теперь срываем контргайку. Она идет под рожковые ключи на двадцать один или двадцать два.

Гайку срываем по часовой стрелке. Повторюсь не откручиваем, а просто срываем и оставляем в таком положении.

6. Вынимаем палец наконечника из кулака. Для этого нужно воспользоваться съемником для рулевых наконечников.

Если у вас нет съемника, можете воспользоваться немного колхозным методом. Молотком ударьте в кулак в то место где вставлен палец. Через несколько ударов палец выскочит.

7. Выкручиваем наконечник руками. Контргайка остается на месте, а значит и размер схождения сильно не убежит. Но это не отменяет того что после замены наконечника нужно ехать на развал-схождение.

8. После снятия рулевого наконечника, проверьте состояние рулевой тяги. Рулевая тяга на Рено Логан должна ходить жестко и не падать под собственным весом. Так же несильно покачайте тягу на себя, если есть люфт, под замену. Если вы обнаружили такие симптомы, обязательно меняйте рулевую тягу не откладывая.

9. Накручиваем от руки новый рулевой наконечник до контргайки.

Перед тем как накручивать наконечник рекомендую брызнуть проникающей смазкой на резьбу рулевой тяги.

10. Снимаем транспортный колпачок из пальца наконечника и вставляем его в кулак.

11. Закручиваем гайку крепления пальца. При закручивании удерживаем палец от поворота. Шестигранник на шесть скорее всего не подойдет для удерживания. На новом рулевом наконечнике от производителя Lemforder уже идет отверстие под Torx T30.

12. Удерживая наконечник от поворота затягиваем контргайку. Очень часто бывает когда затягивают контргайку не держа наконечник, это приводит к плохим последствиям.

Непосредственный ремонт и замена переднего подшипника ступицы на автомобиле Рено Логан 1.4-1.6

Перед заменой подшипника ознакомитесь с устройством передней подвески и подшипникового узла.

Корпус поворотного кулака;
Держатель датчика AВS;
Заменяемая деталь (шарикоподшипник);
Стопорное колечко;
Передняя ступица.

Подготавливаем инструмент по списку:

Набор слесарных ключей и накидных головок;
Отвертка, молоток;
Круглогубцы, тиски;
Съемник (по возможности);
Динамометрический ключ (желательно).

Замена подшипника — последовательность операций:

1. Воротком или ключом ослабляем болт крепления колес.

1. Затем ослабляем ступичную контргайку.

Приподнимаем домкратом автомобиль, и полностью скручиваем ключом колёсные болты и снимаем колесо

ВАЖНО: для безопасности выполнения работ рекомендуется сначала ослабить гайки, а уже потом поднимать авто домкратом.
Теперь снимаем колодку. Откручиваем две гайки ключом на 18, затем разжимаем колодки отвёрткой, вставив её внутрь суппорта.

1. Далее ослабляем болт ключом на 16, который держит рулевой наконечник. Затем выбиваем его молотком или используем съемник для рулевых наконечников. Затем сразу же откручиваем два болта ключом на 18, которые крепят кулак к стойке.

1. Освобождаем от крепления шаровую опору.

1. Теперь полностью скручиваем ключом все крепления поворотного кулака, с помощью удлинителя на ключ.

1. Снимаем шаровую и рулевую тягу с кулака.

1. Затем демонтируем весь поворотный механизм.

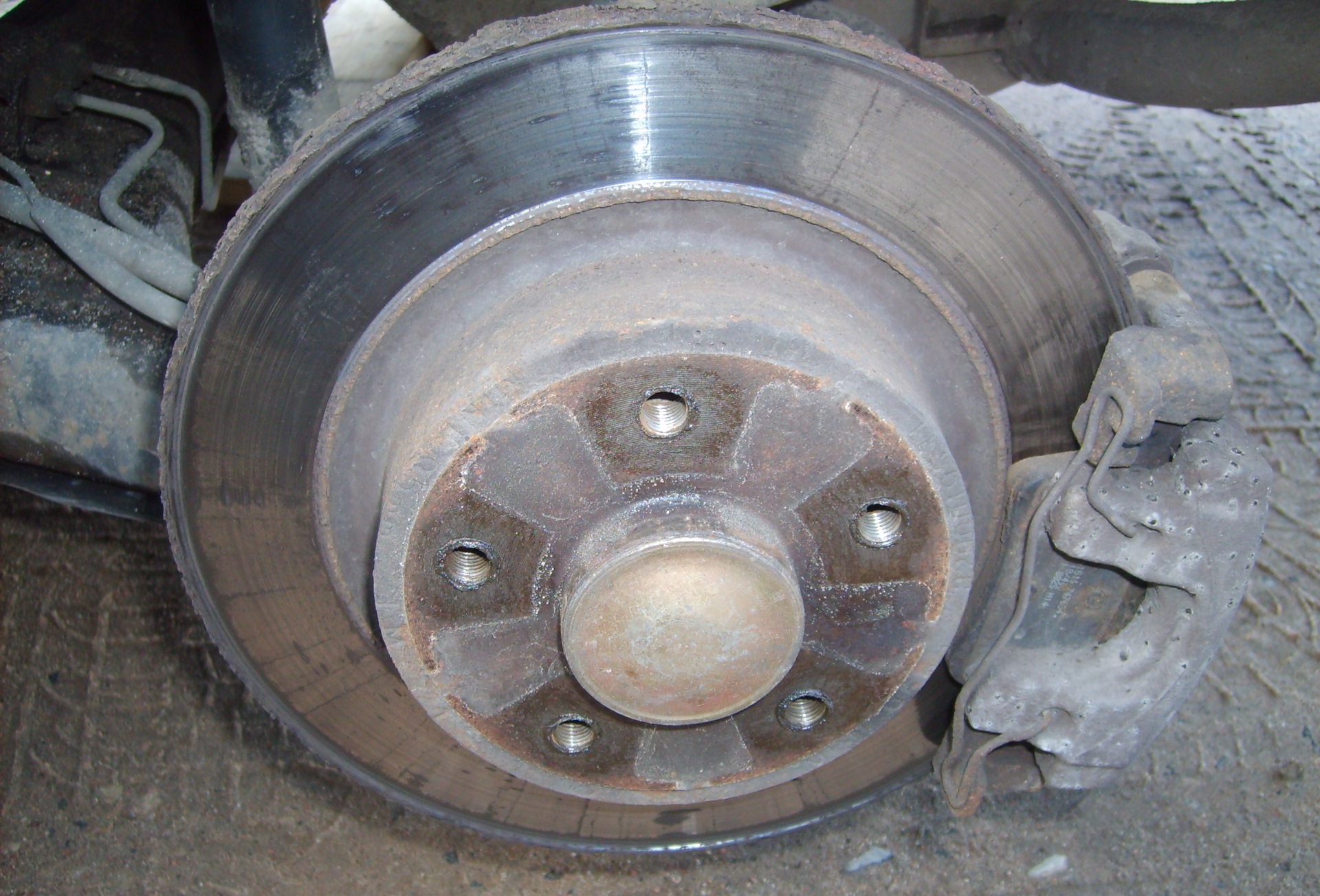

1. Снимаем тормозной диск, далее работа будет с самой ступицей.
2. Зажимаем в тиски корпус поворотного механизма, теперь выпрессовываем ступицу съемником или выбиваем с помощью наставки в виде съемной головки от ключа, или используйте пресс.

1. Вынимаем элемент из кулака, одно из внутренних колец останется на ней, остальная часть останется внутри корпуса.

1. Демонтируем защитную шайбу от п/ш.

1. Внутреннюю обойму демонтируем, для этого сдвигаем обойму с помощью зубила, чтобы зацепиться съемником.

1. Стягиваем съемником обойму.

Совет:
Если у вас нет такого съемника, поступите иначе. Болгаркой с маленьким диском можно подрезать обойму на ступице и расколоть её зубилом.

1. Теперь извлекаем остальные части старой детали. Начнем со стопорного кольца, извлекаем его таким способом.

1. Осталось выбить наружную обойму, как делали до этого, или использовать съемник.

Или таким способом, через наставку (подробнее смотрите в конце статьи).

1. Затем отчищаем посадочные поверхности от грязи, протираем детали ветошью. Обязательно смазываются посадочные поверхности, для этого используют Литол.
2. Начинаем установку нового изделия. Сначала устанавливаем шайбу датчика от анти блокировочной системы, как на фото.

Важно знать:
Когда монтируете подшипник, ориентируйте его торец с чёрной магнитной полосой, к держателю датчика антиблокировочной системы.

1. Правильно вставляйте кольцо, на фото показано необходимое базирование. Фиксатор датчика 1 напротив специального паза в поворотном кулаке 2.

1. Новый подшипник наживляем в посадочное отверстие, ровно, без перекосов. При помощи ручного съемника запрессовываем деталь в корпус, либо забиваем равномерными ударами через наставку в тисках.

1. Следующее действие — необходимо в корпус кулака установить стопорное кольцо.
2. Теперь запрессовываем ступицу в новый подшипник до упора (в отверстие).

Собираем узел в обратной последовательности. После установки внешнего стопорного кольца и ступицы, крепим тормозной диск и прикручиваем кулак на место к стойке с опорным подшипником, шаровой опоре и рулевой тяге. на этом замена считается завершенной.
После сборки проверьте плавность вращения колеса, шум и люфт подшипника должен исчезнуть.
Чтобы убедиться с отсутствии люфта, установленный подшипник регулируют по осевому зазору.
Рекомендуется сделать сход-развал колёс, так как откручивались болты на стойке.

Важно знать:
При прессовке усилия съемника или пресса, либо удары через наставку, должны быть направлены только на торец наружной обоймы новой детали.

Пошаговая инструкция

1. Пока автомобиль на колесах срываем ступичную гайку с той стороны где будете менять подшипник. Гайка под головку на тридцать. Усилие затяжки достаточно большое, поэтому берите вороток по мощнее.

Так же перед откручиванием гайку можно взбрызнуть проникающей смазкой.

2. Срываем колесные болты, поддомкрачиваем, выкручиваем болты и снимаем колесо.

3. Полностью выкручиваем ступичную гайку.

4. Если у вас машина с ABS значит нужно отключить датчик. Вынимаем датчик он закреплен на пружинке.

Для удобства отгибаем немного вверх кронштейн крепления провода ABS.

5. Теперь нам нужно открутить рулевой наконечник и отвести в сторону. Это мы показывали ранее.

6. Теперь нам нужно снять тормозной суппорт. Разводим колодки с помощью плоской отвертки (не упирайте отвертку в рабочую поверхность колодки).

7. Откручиваем два болта крепления скобы суппорта сзади и снимаем его. Болты под головку на восемнадцать.

После снятия суппорт подвязываем на проволоке к стойке.

8. Откручиваем два винта крепления тормозного диска и снимаем его. Крепеж под Torx T40.

Винты нужно предварительно обстучать молотком через наставку, и брызнуть проникающей смазкой.

9. Часто после откручивания крепежных винтов тормозного диска он не снимается. В этом случае аккуратно обстукиваем молотком и он отойдет.

10. Откручиваем гайки крепления кулака к стойке. Ключом на восемнадцать держим головку болта, а воротком с головкой откручиваем.

Болты пока не вынимаем.

11. Откручиваем болт крепления шаровой опоры. Держим головку болта ключом на шестнадцать, а воротком с головкой откручиваем гайку.

После откручивания гайки, вынимаем болт. Частенько болт сильно прикипает. Брызгаем проникающей смазкой, одеваем головку с воротком на головку болта и крутим туда-сюда несколько минут. После таких манипуляций болт должен выйти.

12. Вынимаем палец шаровой из кулака. Забиваем клин в разрез куда вставлен палец шаровой, и далее стуча молотком по рычагу палец должен выйти.

13. Вынимаем привод из ступицы. Если прикипел, брызгаем проникающей смазкой и легонько помогаем молотком.

14. Вынимаем болты крепления ступицы к стойке и она у нас в руках.

15. Желательно открутить защитный кожух, он закреплен тремя болтами. При откручивании болты эти часто обрываются, поэтому если сможете выпрессовать подшипник без снятия кожуха, не снимайте.

16. Далее два варианта действий. Первый, отнести ступицу на сервис и ребята на прессе поменяют подшипник за десять минут и не за большие деньги. Второй, пробовать самому спрессовывать и запрессовывать подшипник в тисках.

Если выберете второй вариант, то хочу рассказать несколько нюансов. Вам нужно будет подбирать различные проставки, оправки чтобы проделать замену подшипника в тисках. Сперва нужно выпрессовать ступицу. После выпресовки обычно внутренняя обойма подшипника остается на ступице. Можно ее аккуратно подрезать болгаркой и расколоть зубилом.

Подшипник нужно выпрессовать и запрессовывать через наружную часть. Есть еще нюансы по запрессовке подшипника если у вас Логан с ABS. Более подробно рекомендую смотреть в видео уроке с 8 минуты.

Когда будете запрессовывать ступицу упор нужно делать на внутреннюю обойму.

После замены подшипника сборку производим в обратном порядке. У кого вопросы, задаем в комментарии.

Цена нового элемента ступицы рено логан

Надежный производитель – это завод FAG, стоимость изделий которого составляет от 2500 руб. до 5000 руб. Следующий ценовой сегмент – это от 1700 руб. до 2500 руб. За такую цену можно купить качественный, так и плохого качества подшипник, тут как повезет. Лучше производители: SNR, SWAG, NTN. Как правило подшипники с ABS — дороже в 1,5-2 раза.

№ п/пПроизводитель / СтранаАртикул (каталожный номер)Цена 2020 год, рубОсобенностиСтопорное кольцоПодшипникКрепежные ступичные болтыИнструкция

1	FAG Германия Аналог	713 6300 30 (без ABS) 713 8013 10 (с ABS)	1400, 3800	—	—
2	FEBI Германия Аналог	24315 (с ABS)	3000	—	—
3	SKF Швеция Аналог	VKBA 3596 (без ABS)	1400	—

Как выбрать подшипники?

Если в салон Renault Logan стал доноситься неприятный посторонний шум, который возникает при езде, то первым и незамедлительным действием следует проверить состояние ступичных подшипников

Выбирая деталь, обращаем внимание в сторону качественных аспектов, а также не забываем о производителе. Рекомендуем склониться к приобретению оригинального продукта. Не следует поддаваться терзающему вас соблазну купить дешевый аналог, поскольку качество этого элемента напрямую влияет на безопасность в движении

Не следует поддаваться терзающему вас соблазну купить дешевый аналог, поскольку качество этого элемента напрямую влияет на безопасность в движении.

Чтобы выбрать подшипник, соответствующий по своим параметрам именно конкретному автомобилю Renault Logan, потребуется воспользоваться специальным справочником. Рассматриваемые детали, предназначенные для передней оси, имеют в своем конструктиве ряд отличий от таковых компонентов, устанавливаемых в задние ступицы. Также различима и технология их замены.

Ступичный подшипник Рено Логан

Ступичный подшипник предназначается для ровного вращения колеса вокруг оси. Устройство на передних колёсах отличается от подшипника на задних.

Выбор ступичного подшипника

Существует 3 варианта запчасти ступицы на Renault Logan 2 поколения:

оригинальная деталь;
аналогичный элемент высокого качества;
экономный вариант достойного качества.

Однако прежде чем приобретать деталь, следует обратить внимание на наличие, либо отсутствие ABS. Отличительной особенностью подшипников является наявность магнитного сенсорного кольца, которое анализирует информацию специальным датчиком антиблокировочной системы

А вот срок функционирования детали одинаков у обоих элементов. Еще одна особенность – подшипник с АБС тяжелее второго на 40 г.

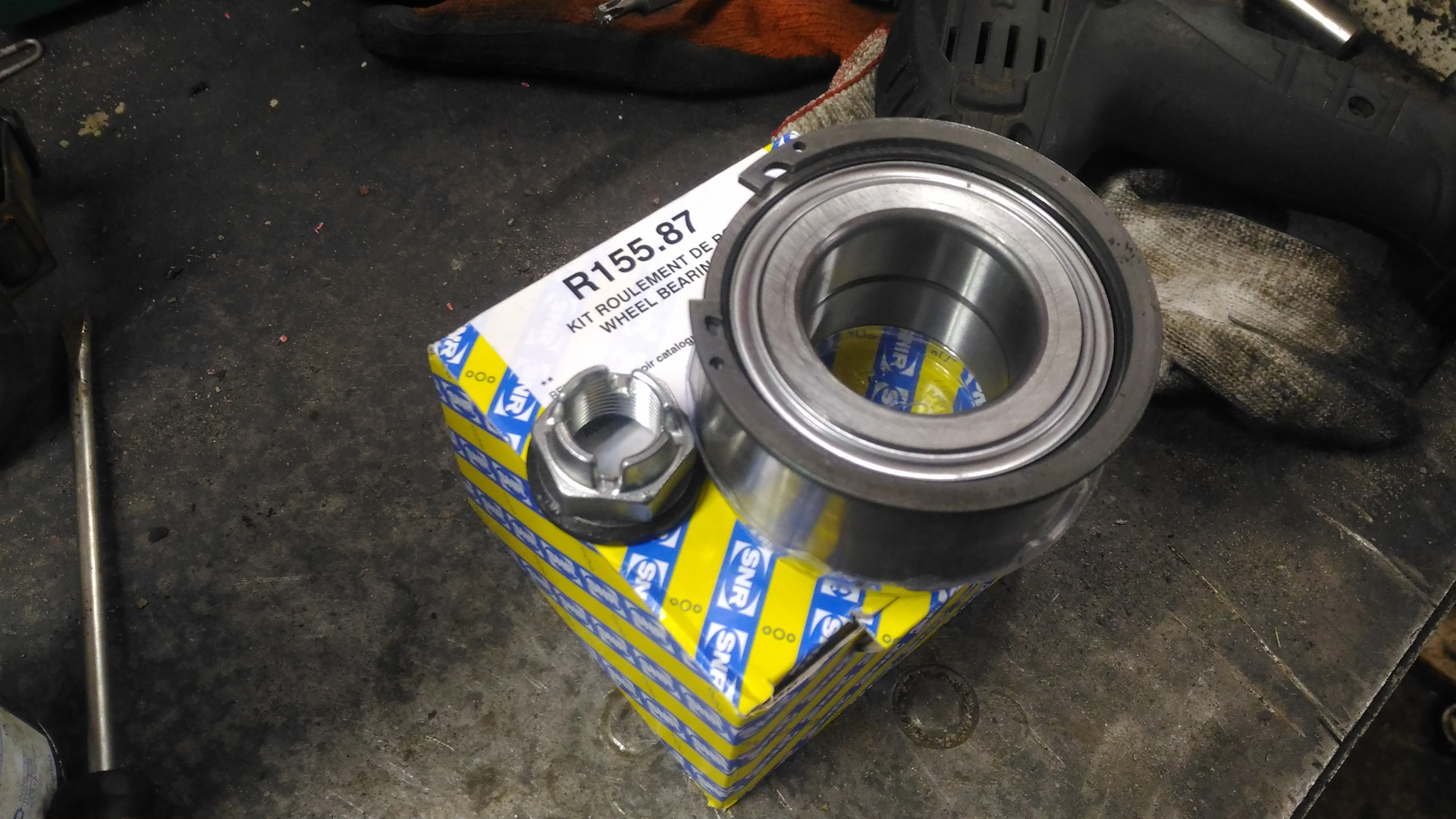

Для авто номер подшипника передней ступицы до 2007 года был SNR R155.80, а затем изменился на R155.75 по SNR.

Отличие между этими элементами заключается в наличии полюсов. У современного их 48, а у более старого – 44.

Стоимость и бренд

Цена ступичного элемента регулярно изменяется. Оригинальный элемент автомобиля заменяют на SNR или NTN. Стоимость ниже, а качество одинаковое:

KOYO и MAPCO. Аналоги высокого качества.
Starline и CX. Недорогой вариант, но обладает качеством, достойным оригинала.
Febest, ASVA, Optimal. Подшипники этого бренда не рекомендуется устанавливать на Рено.
Ruville, FAG, Iljin, SKF, Meyle, Moog. Варианты деталей от этих производителей хоть и достойного качества, но приобретать их невыгодно.

Размеры оригинальных запчастей не изменяются с годами:

внутренний – 37 мм;
внешний – 72 мм;
высота – 37 мм.

Назначение и признаки неисправности запчасти

Подшипник применяется для обеспечения вращения колеса. Он запрессовывается в ступицу, а для надёжности закрепляется при помощи стопорного кольца.

Эта деталь постепенно стачивается, что приводит к неисправности автомобиля

Определить повреждение ступичного элемента можно, обратив внимание на наличие следующих признаков:

Хруст. При нарушении целостности элемента в процессе движения слышится хруст. Это связано с тем, что отдельные детали разрушили обойму, в которой они располагались, и теперь функционируют неправильно.
Вибрация. Когда срок годности ступичного подшипника приближается к концу, и деталь достаточно стёрлась, то водитель замечает характерную вибрацию, которая отдаёт в рулевое колесо. Если своевременно не устранить повреждение, то колёса заклинит.
Автомобиль уводит в сторону при движении прямо. Если повреждена часть элемента, транспорт может уводить в сторону.
Люфт. Свободный ход можно определить, раскачав колёса.

В техническом паспорте Рено Логан производители рекомендуют проводить замену ступичной запчасти каждые 130 тыс. км пробега.

Замена детали

Для самостоятельной замены автомобильной запчасти следует подготовить такие инструменты:

оправку на 49 мм;
молоток;
съёмник стопорных колец;
смазку;
новые колпачки.

Подшипники располагаются как на передней, так и на задней ступице, поэтому замена в каждом случае имеет особенности.

Замена подшипника задней ступицы проводится по такой схеме:

Извлекается тормозной барабан.
Снимается стопорное кольцо.
Демонтируются колпачки подшипника.
Выпрессовывается деталь.
Зачищается посадочное место от загрязнения и коррозии, обрабатывается смазывающим средством.
Запрессовывается новая деталь.
Остальные элементы устанавливаются в обратном порядке.

Замена подшипника передней ступицы:

Снимается поворотный кулак.
Выбивается ступица.
Извлекается стопорное кольцо.
Выпрессовывается элемент из кулака.
Очищается посадочное место от загрязнения и коррозии, обрабатывается смазкой.
Монтируется новая деталь.
Ступица устанавливается на место.
Поворотный кулак монтируется в обратном порядке.

Затяжка запчасти

Наличие симптомов необязательно свидетельствует об износе ступичного подшипника. В некоторых случаях для устранения неполадок достаточно подтянуть деталь, и машина продолжит исправно функционировать. Однако самостоятельно совершать подобную процедуру не следует. Дело в том, что при этом требуется определить силу и степень затяжки, чтобы в дальнейшем неисправности не возникали. Для этого лучше обратиться в ближайший сервисный центр.

Чтобы деталь исправно функционировала на протяжении всего срока службы, рекомендуется сменить агрессивную езду на спокойный стиль, аккуратно преодолевать препятствия и регулярно проходить ТО.

Диагностика

Основание, для проведения проверки:

Во время передвижения автомобиля по прямой или на виражах наблюдается гул и грохот в передней части машины.
Сильная вибрация авто — признак отсутствия смазки или наоборот, присутствие огромного количества грязи.
Хруст или скрежет указывают на уже рассыпавшийся ступичный подшипник.

Используя домкрат поднимите часть авто, в которой ощущался дискомфорт при передвижении. Снимите колесо машины.
Вращайте диск вручную, услышали шум и потрескивание, то замена детали необходима. В рабочем состоянии движение будет плавным, без гула и скрежета.
Вращая ступицу руками в направлении осевой проверьте наличие люфта. Когда зазор ощутим, причиной этого будет дефект подшипника.
Выше перечисленные действия осуществляйте с диском тормозов, сняв при этом колесо машины. Определить неисправность будет на много легче.

Размеры ступичного подшипника

Бывает такое, что нужного подшипника не найти и предлагают аналоги. Но, для того, чтобы найти подходящий, нужно знать размер. Многие автолюбители никогда не задумывались: почему все подшипники имеют размеры? Для того чтобы легко было подобрать аналог по этому параметру.

Комплект поставки заднего ступичного подшипника

Зная этот показатель, можно подобрать подшипник в магазине производства немного дешевле, чем его выпускают известные производители. При этом стоит учитывать, что качество не всегда соответствует норме и ресурс при этом может быть небольшой. Логан производят в России с 2005 года, а завод начали строить в 2003.

Как поменять подшипник задней ступицы Логан

Внутренний размер кольца посадочный составляет 37 миллиметров. Наружный диаметр равен 72 миллиметрам. Ширина — 37 миллиметров.

А о том, как заменить передний ступичный подшипник здесь! Тюнинг и доработка Некоторые автовладельцы Рено Логан устанавливают назад дисковые тормоза. При этом стоит учитывать, что подшипник ступицы необходимо устанавливать такой, как впереди, но это невозможно, из-за того, что разные размеры.

Выход только один — менять цапфу. На Рено Логан можно найти оригинальную деталь назад, которая поддерживает установку переднего подшипника.

Замена подшипника заднего колеса Рено Логан

Также, стоит учитывать то, что при совершении тюнинга подвески Рено Логан, подшипники ступицы необходимо устанавливать спортивного типа. После чего поднимите при помощи домкрата корму авто и вывесите колесо. Следом подставьте под днище авто страхующие стойки для снижения вероятности травматизма.

Открутив полностью крепежные болты колеса, снимите его. Выньте защитный колпачок ступицы и при помощи плоскогубцев расшплинтуйте гайку крепления и открутите ее. Далее извлекаем опорную шайбу подшипника и снимаем тормозной барабан.

Удаляем подшипник

С помощью тисков и тонкой оправки нужно будет выбить ступицу (см. рис.). При этом подшипник разрушается.

Старый подшипник будет разрушен

Затем внешнее кольцо подшипника выбивают из кулака. Но сначала снимают стопорное кольцо.

Рассмотрим все шаги по порядку:

Разделяем ступицу и кулак (оправка d=36,5);
Щипцами для стопорных колец вынимаем кольцо из выемки кулака;
Используем оправку d=65, чтобы выбить внешнее кольцо.

Каждому шагу соответствует фото.

Избавились от подшипника наполовину

Теперь снимем лишнюю деталь с нашей ступицы.

Сначала снимают шайбу, закрывающую резиновый сальник. Дальше сдвигают кольцо подшипника, пользуясь молотком и зубилом.

Долой вторую половину подшипника

На последнем этапе придётся использовать съёмник.

Проверка состояния

Думаю, рассказывать о том, что такое подшипник и из чего он состоит, смысла нет. Несмотря на довольно скромные размеры и простую конструкцию, он остается крайне значимым элементом в составе ступицы и всей ходовой части транспортного средства.

Проверить текущее состояние подшипника ступицы или же ступичного подшипника можно своими руками. Причем такая процедура проводится одинаково для многих авто, включая:

ВАЗ 2107;
Дэу Ланос;
Рено Логан;
Тойота Карина;
Нива Шевроле;
ВАЗ 2110;
Саманд (иранская машина);
СсангЙонг Кайрон;
Газель;
Опель Кадет;
Нива 21214;
УАЗ Патриот;
Рено Дастер и пр.

Но для начала у водителя должен появиться повод проверить элемент. Первичным признаком наличия возможных проблем считается посторонних шум в зоне переднего колеса.

Если есть определенные подозрения, и шум косвенно подтверждает вашу теорию, требуется провести обязательную проверку.

Причем самостоятельная диагностика не предусматривает никаких особо сложных манипуляций. Это проще, чем справиться со стуком клапанов на горячем моторе, но и одновременно более сложно, нежели самостоятельно прокачать амортизаторы.

Шумы издают уже изношенные подшипники, для проверки которых следует выполнить несколько простых манипуляций:

Разместите машину на ровной горизонтальной площадке;
Колеса зафиксируйте с помощью противооткатов;
Поставьте машину на ручник;
С помощью домкрата приподнимите переднее колесо;
Установите под авто дополнительные опоры для переноса основного веса;
Крепко схватитесь за вывешенное колесо;
В горизонтальной плоскости, раскачивая на себя и от себя, подвигайте колесо;
Если подшипник исправен, посторонних шумов не возникнет;
При исправном ступичном подшипнике люфта быть не должно;
Затем снимите с ручника и просто покрутите колесо.

При проверках никаких шумов, скрипов и стуков возникать не должно. В противном случае мы имеем дело с проблемными и наверняка изношенными подшипниками.

Замена

Перед тем, как начнется замена ступичного подшипника, причем неважно задний это будет или передний, запасаемся достаточным количеством ветоши и перчатками, ведь извлечение старых деталей – «грязная» работа, а монтаж новых подшипников предполагает чистоту. Алгоритм замены элемента с одной стороны будет актуален и для другой

По традиции вывешиваем автомобиль Рено Логан одним из ранее обозначенных подъемных средств, без этого маневра замена ступичного подшипника невыполнима.
Гайки крепления колесного диска и центральную гайку ступицы ослабляем до вывешивания!
Снимаем колесо и чистим резьбу шлицевого вала ШРУС.
Снизу откручиваем узел крепления суппорта тормозного механизма, и после его демонтажа снимаем диск тормозного устройства Renault Logan.
Отсоединяем разъем датчика системы ABS и удаляем его в сторону.
Переходим к демонтажу поворотного кулака. Вначале откручиваем и извлекаем из проушины цапфы палец рулевого наконечника.
Откручиваем и выводим из поперечного рычага шпильку стабилизатора.
Теперь переходим к шаровой опоре. Для ее высвобождения отвинчиваем стяжной болт, который извлекаем из проушин, фиксирующих шаровой наконечник опоры в поворотном кулаке.
После высвобождения опоры рычага перемещаемся к отсоединению нижнего крепления амортизационной стойки к поворотной цапфе. Крепеж выполнен посредством двух болтов на «18».
Откручиваем центральную гайку вала ШРУС и извлекаем полуось в сборе из посадочного гнезда в ступице. Отводим и подвязываем ее (к чему удобно) дабы не нагружать внутренний шарнир (ШРУС).
Действуем на снятом кулаке со ступицей. Зафиксировав узел на верстаке, производим выпрессовку ступицы из цапфы. Здесь наблюдаем разрушение подшипника.
Воспользовавшись приспособлением, извлекаем стопорное кольцо, после чего выбиваем из корпуса кулака оставшуюся наружную обойму.
Посадочное гнездо под новый подшипник смазываем специальным средством.
Запрессовку подшипника выполняем на прессе или в тисках с применением соответствующей оправки.
Теперь устанавливаем стопорное кольцо.
Подложив оправку под контур внутренней обоймы подшипника, производим запрессовку ступицы до упора.

Сборка узла осуществляется с учетом обратного порядка. Не забываем соединить разъем датчика антиблокировки тормозов.

Какой взять инструмент?

Рекомендуем приступать к ремонтному процессу только после полного «вооружения» ниже обозначенным инструментом.

Желательно подъемник, а в его отсутствие подойдет и подкаткой домкрат.
Удлиненный вороток, в придачу к которому запасаемся торцовыми головками.
Обычный ключевой набор с типоразмерами: «10» — «22».
Отвертки: «Торкс» и обыкновенные.
Пресс, но, если он недоступен, пользуемся тисками, обладающими плоскими губками.
Пассатижи или иное приспособление, позволяющее извлечь шплинты.
Молотки.
Оправки для извлечения и запрессовки подшипников.
Средство для демонтажа и установки стопорных колец.

Подшипник в передней ступице

Процесс замены подшипника передней ступицы трудоемок и требует определенных знаний и навыков. Поэтому вам понадобится много инструментов: набор больших головок, отверток и гаечных ключей, а также монтировка средних размеров и два домкрата. Стоит отметить, что процесс замены подшипника с АБС и без него практически одинаков. На автомобилях без АБС отверстие для датчика скорости отсутствует.

На первом этапе снимается колесо – включаются ручник и первая передача, откручивается ступичная гайка (ключ «30»). Ослабьте четыре винта и используйте домкрат.

Замена ступичного подшипника Рено Логан не обходится без снятия подкрылка. Сначала снимите защиту бампера (два зажима и три винта). Затем вам нужно подойти к точке, отмеченной стрелкой.

Все точки крепления крыла

Когда поршень будет снят в «важной точке», пройдитесь по остальным элементам. Это четыре самореза (1 и 2), два пистона спереди, а также саморез и поршни возле крыла

В комплектациях с АБС выполняются другие действия: отсоединяем разъем, вынимаем шлейф из разъемов (см фото), отсоединяем и снимаем датчик.

Кабель необходимо вытащить из трех пазов

Осталось снять поворотный кулак. Но эта операция долгая.

Снимаем тормозные диски

Пробуем снять колодки: выдвигаем скобу, откручиваем гайку на нижнем пальце (ключ «13»), поднимаем скобу. Пальцу препятствует поворот с ключом «на 17».

Долой подушечки

Вынимаем колодки, затем снимаем тормозной механизм. Для этого ключом «на 18» открутите два винта. Они держат механизм в кулаке.

Чтобы диск не вращался, можно временно затянуть любые болты, к которым крепится колесо. Между буртиком втулки и винтом помещается клин.

Как снять поворотный кулак

Отсоедините конец рулевой тяги от поворотного кулака. Для этого ключом «на 21» ослабьте контргайку, удерживая сам наконечник за плоские части (см фото).

Вниз с кончиком тяги

Сложнее всего будет снять палец: ослабить гайку ключом «на 16» и удерживать палец ключом Torx T30. Затем ударяем по концу рычага молотком. Необходимо полностью нажать на палец и открутить гайку на конце.

Переходим к рычагу подвески. Конструкция передней подвески облегчает извлечение шпильки стабилизатора: ключом «на 13» отверните гайку, удерживая шляпку ключом Т40 (см рис.).

Используем только отвертку и гаечный ключ

Затем с помощью ключа «на 16» отверните гайку стяжного болта. «Линейка» находится внизу, а «щечки» этой линейки можно расшатать отверткой. Суть в том, чтобы опустить опору кулака.

Осталось самое простое — открутить два винта с рамы. Для этого используйте ключ «18».

Установка поворотного кулака на рейку

Удаляем подшипник

Используя тиски и тонкий патрон, вам нужно будет выбить ступицу (см рис.). Это разрушает подшипник.

Старый подшипник будет разрушен

Затем наружное кольцо подшипника отрывается от шейки. Но сначала снимите стопорное кольцо.

Рассмотрим все шаги по порядку:

Разъединяем ступицу и кулак (оправка d=36,5);
Используя плоскогубцы для стопорных колец, снимите стопорное кольцо с гнезда поворотного кулака;
Используйте оправку d=65, чтобы снять наружное кольцо.

Каждому шагу соответствует фотография.

Я избавился от половины подшипника

Теперь давайте удалим лишнюю часть из нашего центра.

Сначала снимаем шайбу, закрывающую резиновый уплотнитель. Затем кольцо подшипника смещается молотком и зубилом.

Долой вторую половину подшипника

На последнем этапе потребуется использовать экстрактор.

Монтаж подшипника

Сначала запрессовывается подшипник, затем устанавливается стопорное кольцо, а затем запрессовывается ступица. В этом случае используется винтовой экстрактор или молоток и патроны.

Совет для варианта с АБС

Для полных игр с АБС существуют правила:

Перед монтажом подшипника установите кольцо датчика. Ножки кольца «смотрят» внутрь;
Слоты 1 и 2 должны совпадать (см фото);
Магнит подшипника должен «смотреть» в рукоятку.
