Дневные ходовые огни своими руками drl 030

Какими должны быть фары

К осветительным приборам, работающим в качестве ДХО, устанавливаются следующие требования (ГОСТ Р 41.48-2004 и ГОСТ Р 41.87-99):

• они должны быть смонтированы на фронтальной части автомобиля;
• DRL должны содержать два светоизлучающих элемента, установленные на высоте не менее 250 мм, не более 1500 мм и не ближе, чем 600 мм друг от друга;
• от края автомобиля расстояние не должно превышать 400 мм;
• цвет свечения – только белый;
• сила света должна быть не менее 400 и не более 800 кандел;
• площадь светоизлучения – не менее 40 кв.см;
• горизонтальный угол раскрыва светового пуска должен составлять 20 градусов, вертикальный – 10 градусов.

Штатные ДХО автомобиля.

Включаться ДХО должны при включении зажигания. Если автомобиль не оборудован DRL, сделать и установить ходовые огни можно самостоятельно. Самодельные осветительные приборы должны соответствовать всем указанным требованиям.

Если на авто устанавливаются светоэлементы, не предусмотренные штатной конструкцией автомобиля, изменения должны быть зарегистрированы в ГИБДД.

Описание и расшифровка дневных ходовых огней

Изготовление

Форма и тип исполнения факультативные. Возможно, вам придется проявить изобретательность.

• поместите светодиод внутрь корпуса ДХО. Сделать прибор герметичным, защитив элементы от воздействия влаги и запотевания, можно с помощью силиконового герметика. Для вклеивания светодиодной ленты в готовый корпус осветительного прибора придется его разобрать. Отделить прозрачную часть от корпуса можно путем нагревания применяемого клеящего состава (погрузите места стыка в кипяток, либо используйте строительный фен);
• сконструируйте надежное крепление к бамперу авто. При возможности учтите необходимость замены светодиодов. На качестве элементов лучше не экономить.

Популярные варианты организации дневного освещения на автомобиле

Прочитав все вышеизложенное, некоторые автомобилисты могут расстроиться. Но напрасно – есть выход и из такой ситуации, ведь не обязательно использовать фирменные фары на светодиодах. Вполне подойдут источники света, которые можно установить самостоятельно с учетом технических допусков определенной конструкции автомобилей. Электрических схем, с помощью которых будет задействована система много, в том числе подключение от генератора – каждый выбирает свой вариант.

Например, ДХО в штатные фары своими руками можно сделать из противотуманных фонарей или же на месте, где предусмотрен их монтаж. Для этого не нужно разрешение, остается только подключить систему следующим образом:

1. При повороте ключа зажигания ходовые фонари включаются автоматически.
2. При включении головного освещения ходовые огни включаются, кроме тех случаев, когда производится кратковременное включение фар.

Бюджетные способы реализации дневных фонарей

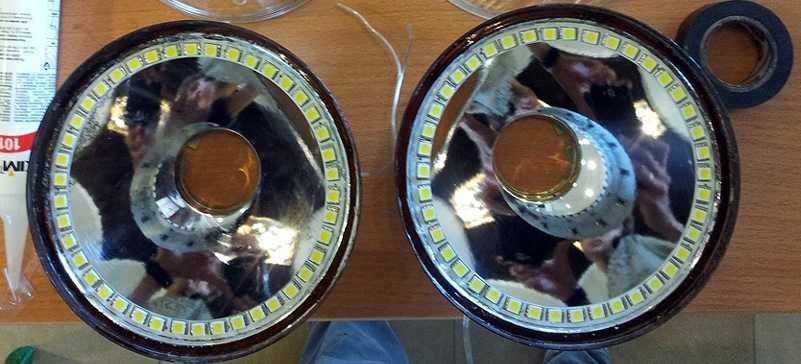

• Светодиодные ходовые огни Орлиный глаз HD-202b монтируются в штатные заглушки ПТФ.
• Гибкая лента светодиодов, закрепленная вокруг противотуманной фары при помощи двухстороннего скотча.
• Установка круглых линзованных светильников в места штатного крепления ПТФ.
• Использование электронного реле для управления мощностью штатных ламп, что позволяет их использовать в виде ходовых огней.

Последний вариант довольно прост в осуществлении, поэтому стоит рассмотреть его подробнее.

Отдельные светодиоды 5050 или 5730 для ДХО

Чтобы сделать самодельные ходовые огни из светодиодов нестандартной формы или использовать для этой цели корпус от противотуманок, лента может быть неудобна, поэтому нужно изготовить печатную плату.

Можно применить готовую макетную плату, но это может быть не столь удобным решением, хотя и более простым. Макетная плата не столь надежна.

Чтобы сделать рисунок печатной платы используйте программу типа spring layout, далее его нужно перенести на текстолит. Для этого нужно распечатать ЗЕРКАЛЬНОЕ изображение печатной платы на тонкой глянцевой бумаге. Такая применяется в журналах для страниц, обложка слишком плотная.

Печатать нужно на лазерном принтере, потом берём утюг и проглаживаем глянцевую бумагу на фольгированном текстолите. Когда он остынет, под струёй воды отмачиваем бумагу, на текстолите останется рисунок будущих дорожек.

Теперь дело за малым – вытравить плату в хлорном железе или любом другом подходящем реагенте. Подробную информацию о лазерно-утюжной технологии изготовления печатных плат можете найти здесь.

После изготовления печатной платы нужно сделать основу для ДХО. Для этого разместим светодиоды на печатной плате в соответствии с её разводкой. Чтобы ограничить силу тока, протекающего через светодиоды нужно добавить 1 резистор номиналом 50 Ом. Далее соберите стабилизатор на 12 вольт, на микросхеме L7812 или её аналогах.

Чтобы обеспечить нужную яркость нужно порядка 24 светодиодов, которые нужно скомпоновать в единую конструкцию и разместить в корпусе. Мы распечатали узкие платы по 9 светодиодов.

Далее есть два варианта: установить их друг над другом и получить широкий и короткий светильник, или собрать несколько полос в один ряд, чтобы они огибали бампер.

Если взять акриловую трубку и поместить в неё полученные платы, тогда получатся такие ДХО из светодиодов (см. ниже). Придать форму им можно нагрев строительным феном и согнув вокруг бампера.

Если вы хотите сделать широкие ДХО – соединить платы нужно друг над другом, или же развести и вытравить плату наподобие этой.

Кстати здесь применены более мощные светодиоды 5730. В качестве корпуса можно использовать старые противотуманки или использовать мебельный профиль для подсветки с пластиковой накладкой.

Схема подключения ДХО от датчика давления масла

В этой части мы расскажем, как подключить ДХО, чтобы включались при запуске двигателя. Для подключения по такой схеме, вам потребуется 4ех контактное реле. Принцип работы схемы примерно такой. В нормальном состоянии контакты реле 30 и 87 разомкнуты, т.е. между ними не проходит ток, ДХО выключены.

Как только вы заводите двигатель, на приборной панели гаснет контрольная лампа давления масла, на контакт реле 86 приходит сигнал от датчика давления масла, этот сигнал возбуждает катушку в реле, которая управляет замыканием контактов 30 и 87. После замыкания контактов 30 и 87 ваши ДХО включаются. Данная схема тоже не является правильной т.к. ваши ДХО будут работать всегда, пока заведен двигатель вашего автомобиля.

Как сделать своими руками ДХО на Приоре из фар дальнего света при помощи реле?

Применение электронного реле ДХО-30 дает возможность включать лампы дальнего освещения только на 30% от полной их мощности. Этого достаточно, чтобы использовать их в качестве ходовых фонарей. Они включаются при включенном зажигании, выключенных габаритах и отпущенном ручнике. Реле устанавливается на место штатного микропроцессорного устройства и подключается по следующей технологии:

• Отключить клемму масса от АКБ.
• Открыть крышку блока реле, извлечь своими руками из гнезда реле дальнего света К7 и установить ДХО 30 на его место.
• Отвернуть саморезы крепления рамки панели приборов и извлечь комбинацию приборов, нажав на фиксатор.
• Протянуть провода реле под панелью, чтобы концы оказались на уровне приборного разъема.
• Подсоединить провода при помощи соединительных элементов согласно схеме.
• Подключить разъем и клемму массы АКБ.

После выполнения работ следует проверить работу электронного реле в следующей последовательности:

• Включить зажигание и поставить авто на ручник – лампы не должны гореть.
• Отпустить рычаг ручного тормоза – индикация и лампы дальнего освещения должны загореться вполнакала (30%).
• Моргнуть дальними фарами – лампы должны загореться в полную силу, а после вернуться к 30%.
• Включить габариты – фонари должны погаснуть.
• Включить дальний свет – лампы должны гореть на 100%.
• Выключить зажигание – лампы должны гаснуть.

В случае если фонари горят на полную мощность сразу после подсоединения массы, надо в монтажном блоке поменять местами клеммы 30 и 87.

Модернизация штатных фонарей при помощи электронного реле избавляет от лишних хлопот по установке дополнительных ламп. Кроме этого, уменьшается нагрузка на генератор и продлевается эксплуатационный срок службы осветительных приборов. В случае надобности можно без проблем вернуться к стоковому соединению.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Передний жгут проводов

1. правый передний фонарь;
2. правый боковой указатель поворота;
3. ко­лодка соединения со жгутом проводов правого фонаря и бокового указателя поворотов;
4. правая ;
5. колодка соединения со жгутом проводов правой ;
6. стартер;
7. аккумулятор;
8. генератор;
9. левая ;
10. соединение со жгутом проводов левой ;
11. левый передний подфарник;
12. левый боковой указатель поворота;
13. соединение со жгутом проводов правого переднего фонаря;
14. звуковой сигнал;
15. датчик температуры наружного воздуха;
16. очиститель ветрового стекла;
17. датчик температуры охлаждающей жидкости для комбинации приборов;
18. датчик контрольной лампы аварийного давления масла;
19. омыватель ветрового стекла;
20. датчик контрольной лампы уровня тормозной жидкости;
21. реле блокировки стартера;
22. соединение со жгутом панели приборов

Если другие компоненты, защищенные предохранителем, все еще работают, то вам необходимо проверить остальную часть цепи, используя контрольную лампу (тестер).

Как заменить свечи зажигания на автомобиле?

Статью об этом вы сможете найтиздесь. Также вас может заинтересовать наша новая статья на тему«Как отрегулировать сцепление».

ДХО, туманки, дополнительный свет

Если нельзя законно улучшить свет качеством, то может можно количеством – установив дополнительные фары? Можно, однако тут есть свои нюансы. ГОСТ разрешает иметь в автомобиле 2 фары ближнего света, 2 или 4 фары дальнего света, 2 противотуманные фары и ДХО. Если у вас с завода не полный комплект, то недостающее можно установить самостоятельно. Есть формальные требования – противотуманки не должны стоять выше фар ближнего света, фары дальнего света не должны стоять шире фар ближнего света и так далее. Самое главное требование – все, что светит вперед, должно это делать белым, либо, в качестве исключения, желтым светом.

Если автомобиль сертифицирован для использования дополнительных световых приборов (читай, они используются в более дорогих комплектациях), то перерегистрировать такую переделку не нужно. То есть если вы установили штатные противотуманные фары или штатное ДХО, то никто не придерется. Иное дело если оборудование нештатное. Если оно соответствует ГОСТу, то его установка разрешена, но требует регистрации в ГАИ, потому что с точки зрения закона в конструкцию автомобиля были внесены важные изменения. Довольные водители, купившие ленты светодиодов и приклеившие их к себе на бампер в качестве ДХО, не знают, что это нужно еще зарегистрировать.

Зарегистрировать установку разрешенного, но нештатного светового оборудования не очень сложно, но очень муторно. Вот список документов: заявление на внесение изменений в конструкцию, сертификат соответствия для оборудования, схема установки, электрическая схема подключения к бортовой сети автомобиля, выписка из ГОСТа, описание ДХО, заключение о возможности внесения изменений в конструкцию автомобиля. Последний пункт самый интересный, потому что получать его нужно в специализированных организациях, в основном это НАМИ. Приятно, что «пустякам» типа ДХО или туманок они делают заключение дистанционно, то есть не нужно гнать автомобиль в Москву. Неприятно, что сие заключение стоит денег – в прошлом году около 3500 рублей. Получив заключение, нужно пройти техосмотр и если на станции не придерутся к качеству установки и выдадут талон, то можно еще раз идти в ГИБДД и получать свидетельство на внесение изменений в конструкцию автомобиля. Потом, по желанию, можно сделать отметку в ПТС.

Что такое дхо

Современные ПДД предусматривают обязательное использование дневных огней. Решение внедрено в целях безопасности, ведь автомашина с включенными огнями даже днем будет намного заметнее другими участниками движения. В результате этого снижается риск возникновения аварий.

Сотрудниками ДПС сегодня может быть законно остановлено транспортное средство, не использующее дневной ходовой огонь. И ответственность владелец автомобиля будет нести за это такую же, как если бы у него не были задействованы ближние фары или ПТФ.

Огни дневные – общеобязательный элемент в списке стандартного оснащения новых моделей авто. Но это вовсе не значит, что для владельцев подержанных автомашин все потеряно.

Эффективность дхо

Несмотря на то, что для части российских водителей подключение дхо является чересчур дорогим удовольствием, осуществить это возможно без «насилования» семейного кошелька.

Использование в качестве альтернативы ближнего света или ПТФ, к сожалению, ничего дельного не приносит. Постоянная работа оптики приводит к тому, что фары быстрее изнашиваются, в итоге такая экономия приводит к еще большим расходам.

А вот реально помочь сэкономить на сервисе можно, подключив дхо по схеме, которую легко внедрить своими руками.

Только самостоятельная схема подключения, желательно чтобы согласовывалась со следующими обязательными правилами:

• дневные светодиоды гаснут априори при задействовании головной оптики («ближнего», «дальнего» света или ПТФ);
• должна быть обязательно предусмотрена возможность отключения дхо с помощью отдельной кнопки, без использования посторонних инструментов;
• ходовой огонь обязан произвольно включаться, как только будет запущен двигатель.

Таким образом, решается вопрос с законом. Инспекторам не к чему будет придраться.

ДХО в дальний в пол накала на контроллере

В интернете много схем и устройств ДХО дальний свет в полнакала на 12 вольт, а на 24 вольта мало, и в основном они сложные. Ниже рассмотрим контроллер дхо дальний в полнакала, будут предоставлены схемы на 12 и 24 вольта. А управлять будет недорогой и доступный конроллер Attiny13A.

Плюсы ДХО:

• Вам не надо постоянно думать о том, что вы не забыли, и включили свет при движении автомобиля. Он включается автоматически.
• После поездки вам не надо думать о выключении света, это за вас сделает блок ДХО.
• Лампы включаются плавно, и не на всю мощность, а это экономия электричества, снижение нагрузки на генератор в пять раз, а значит экономия топлива.
• Лампы будут служить намного дольше.
• При выключенном зажигании блок ДХО не потребляет энергии, блок отключен.

Принцип работы:

• При включении зажигания питание поступает на схему ДХО.
• Контроллер даёт задержку 10 секунд.
• Контроллер ждет, пока состояние на порту PB3 не будет присутствовать ноль. По простому — контроллер будет проверять выключены ли габариты. Если выключены, то идёт дальше. Если нет, ждёт выключения.
• Проверяется состояние входа контроллера порта PB4. То есть ждёт пока не появится единица. По простому — этот порт подключён к ручнику и он контролирует состояние ручного тормоза. Ручник опустили, на порту PB4 появилась единица
• Габариты выключены и машину сняли с ручного тормоза, только тогда фары дальнего света начинают плавно разгораться.
• Плавно выключаются ДХО при включении габаритных огней или постановки автомобиля на стояночный тормоз.

Регулировка.

По умолчанию блок настроен на 30%.

Настройка яркости свечения ДХО производится с помощью кнопки расположенной на плате, и записывается в энергонезависимую память.

Что бы перейти в режим настройки, надо нажать на кнопку регулировки и удерживать, пока не моргнут фары два раза. Мы перешли в режим регулировки. При каждом нажатии на кнопку будет ступенчато менять яркость фар дальнего света, пока не дойдёт до максимального.

Следующее нажатие — фары потухнут, и нажимая далее фары с каждым разом будут гореть ярче. Если вы достигли нужной яркости, надо записать новые настройки в память, иначе после перезагрузки контроллер установит старые настройки.

Для этого надо нажать кнопку и удерживать пока фары не моргнут два раза. Это будет служить сигналом, что новые настройки сохранены.

Здесь же будет рассматриваться Дхо для автомобилей с бортовой сетью на 12 и 24 вольта.

Разница между 12 и 24 вольт, ДХО будет только в самой схеме. Будет добавлен стабилитрон, ограничивающий напряжение на затворе транзистора, и изменены номинал некоторых компонентов под 24 вольта. Сама, прошивка и алгоритм работы обоих схем, а так же подключение к автомобильной сети идентичное.

ДХО 12 вольт на контроллере Attiny13A.

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 12 вольт

№ П/П	Номинал	Шелкография	Корпус	Кол-во	Ссылки на детали
1	ATTINY13A-SSU	U1	SOIC-8	1	ATTINY13A-SSU
2	BC817	Q1	SOT23-3	1	BC817
3	5V1	D2	LL-34	1	Стабилитрон 5V1
4	47k	R1	0805	1	47k
5	22k	R2	0805	1	22k
6	1k	R3	0805	1	1k
7	100n	C1	0603	1	C 0603
8	KEY-7.0*3.5*3.5	KEY1	KEY-7.0*3.5*3.5	1
9	4k7	R4	0805	1	4k7
10	100	R5	0805	1	100R
11	IRF4905STRLPBF	Q2	TO-263-2	1	IRF4905STRLPBF
12	LL4148	D1	LL-34	1	LL4148

Купить готовое ДХО дальний свет в полнакала на 12 вольт можно здесь

Купить КИТ набор ДХО дальний свет в полнакала на 12 вольт можно здесь

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 24 вольта

№ П/П	Номинал	Шелкография	Корпус	Кол-во	Ссылки на детали
1	BC817	Q1	SOT23-3	1	BC817
2	5V1	D2	LL-34	1	Стабилитрон 5V1
3	110k	R1	0805	1	R 0805
4	22k	R2	0805	1	R 0805
5	2k2	R3	0805	1	R 0805
6	LL4148	D1	LL-34	1	LL4148
7	100n	C1	0603	1	C 0603
8	KEY-7.0*3.5*3.5	KEY1	KEY-7.0*3.5*3.5	1	KEY-7.0*3.5*3.5
9	4k7	R4	0805	1	R 0805
10	51	R5	0805	1	R 0805
11	10V	D3	LL-34	1	Стабилитрон 10V
12	IRF4905STRLPBF	Q2	TO-263-2	1	IRF4905STRLPBF
13	ATTINY13A-SSU	U1	SOIC-8	1	ATTINY13A-SSU

Обе платы испытывались на стенде, в ближайшее время будут тестироваться на автомобилях

Скачать архив . Внутри лежат: схема, верхний и нижний слой, файл Gerber, и файлы для прошивки.

ДХО — Дальний в полнакала

Вариант 1 — Коммутация по минусу. (с применением N-канальных транзисторов) 1) «коммутация по минусу», т.е такой вариант при котором один питающий провод лампы соединен с +12В аккумулятора (источника питания), а второй провод коммутирует ток через лампу тем самым включает ее. В данном варианте будет подаваться минус. Для таких схем нужно применять N-канальные полевые транзисторы в качестве выходных ключей.

Схема для версии на N-канальном полевом транзисторе

Транзистор T3 можно взять с материнской платы. Вот некоторые что мне удалось найти:

FDB6035AL (TO263, D2-PAK) параметры: Id(DC)=48A, Vdss=30B, Rds=12mОм NEC K3467 (TO263, D2-PAK) параметры: Id(DC)=80A, Vdss=20B, Rds=6mОм IRL3102S (TO263, D2-PAK) параметры: Id(DC)=61A, Vdss=20B, Rds=13mОм CEB703AL (TO263, D2-PAK) параметры: Id(DC)=40A, Vdss=30B, Rds=17mОм STB3020L (TO263, D2-PAK) параметры: Id(DC)=40A, Vdss=30B, Rds=22mОм 15N03L (TO263, D2-PAK) параметры: Id(DC)=42A, Vdss=20B, Rds=13mОм 07N03L (TO263, D2-PAK) параметры: Id(DC)=30A, Vdss=30B, Rds=7mОм

2 — Печатная плата в программе Спринтлайоут5 (cкачиваний: 321)

Плата в готовом варианте

Назначение выводов (снизу-вверх): — Out — выход на лампы дальнего света фар — GND — минус питания — Gab — габариты — Ruch — ручник — Taxo — давления масла — +12V — питание устройства

3 — Добавлю ссылку на прошивку, фьюзы, чтоб материал был собирательным. (cкачиваний: 913)

Вариант 2 — Коммутация по плюсу. P-канальная версия

2) «коммутация по плюсу», т.е такой вариант при котором один питающий провод лампы соединен с корпусом авто, (минусом аккумулятора), а второй провод подает ток в цепь лампы тем самым включая ее. В данном варианте будет подаваться +12В.

Актуально для всех отечественных авто и половины иностранных.

На этом варианте немного подробнее, т.к. для меня этот вариант более актуален.

Раньше делал такого плана устройства, только с прошивкой не от Степана Палыча, а от VladE с сайта: nsskn.narod.ru/pwmheadlamp/index.html

Первая версия была довольно топорной в плане внешнего вида. Нужно было сверлить кучу отверстий, и использовать двухсторонний текстолит.

Плата в смешанном монтаже. МК и ключевые транзисторы с другой стороны платы

Большая часть работы уже проделана. Прошивка остается как в версии N-канальной. Нужно только немного схему подредактировать.

Схема для версии с P-канальным полевым транзистором

Добавился один транзистор и резистор. Клеммники заменены на провода.

Печатная плата версии P-канал

Плата была экспериментальной, и по невнимательности пришлось запаять один проводок.

Готовое устройство версии P-канал

Для повторения: Печатная плата (cкачиваний: 528)

Прошивка все та же: (cкачиваний: 913)

Сравнение схем N- и P-канальных вариантов

Привел обе схемы одну под другой, чтоб удобнее было сравнивать.

Отличия:

1- добавился резистор R5 на 10кОм и транзистор Т4 2N7002 (синий цвет). Итог: +два дополнительных компонента 2- естественно ключевые мощные транзисторы разной проводимости, перевернуты на схеме (P и N — элементы выделены красным) 3- изменился способ подключения светодиода HL2, т.к. выходной транзистор другого типа.

Сравнение схем

Может что-то упустил. Схема работает. Для кого-то это как дважды-три, а для кого-то будет полезно )

Опубликовал:admin 11-11-2014, 01:48, Категория — Схема / На микроконтроллере

Светодиоды для модели «Орлиный глаз»

Светодиоды для ДХО «Орлиный глаз» имеют массу преимуществ

В первую очередь важно отметить, что показатель яркости у них отменный. Многие специалисты говорят о том, что тепловые потери у них низкие

Мощность этой модели составляет 20 Вт. Для импульсных расширителей устройство подходит замечательно. Фильтр в данном случае отсутствует. Для защиты от фазовых помех используется переходник.

Выходное напряжение в устройстве максимум достигает 12 В. Параметр порогового сопротивления здесь равен 45 Ом. Для снижения чувствительности используется конденсатор. В установке светодиоды для ДХО «Орлиный глаз» очень простые. Срок службы данной модели составляет примерно 8 тыс. часов. Система защиты от импульсных помех используется третьего класса. Минимальная допустимая температура для эксплуатации светодиодов дневного ходового света -15 градусов.

Руководство реализации функции DRL на автомобиль

Произвести установку такой системы своими руками вполне возможно в гаражных условиях.

Рассмотрим процесс реализации схемы на примере автомобиля ВАЗ 2110 с оптикой Бош:

1. В первую очередь вам потребуется провод с двойной изоляцией, его необходимо протянуть из салона транспортного средства к правой фаре. Сам провод следует подключить к контакту 87 реле, в некоторых модификациях авто он может маркироваться номером 88.
2. Затем необходимо открыть крышку модуля дальнего освещения, она расположена ближе к радиаторному устройству. Извлекается провод массы, как правило, он имеет черный либо коричневый цвет, после чего посредине кабель разрезается канцелярским ножом. Тот конец провода, который выходит из фары, необходимо заизолировать с помощью изоленты. А другой конец разрезается по центру. Затем к кабелю, идущему к источнику дальнего освещения, необходимо подпаять провод, который впоследствии укладывается через вентиляционное отверстие оптики. Его можно найти на обратной стороне фонаря, в верхней части, неподалеку от поворотника. Сам провод желательно проложить на наружной части фары, через отверстие ближнего освещения, при этом для укладки можно использовать пинцет. Убедитесь в том, чтобы новый уложенный кабель внутри оптики не соприкасался с цоколем источника освещения. Именно этот провод будет служить массой для лампочки дальнего света.
3. Выполнив эти действия, провод следует соединить с контактом реле под номером 30.
4. Далее, производится подключение контакта реле под номером 85 к кабелю зеленого цвета в разъеме фонаря дальнего освещения.
5. Затем к массе следует подключить контакты реле под номерами 86 и 87. Наиболее оптимальным вариантом будет проложить отдельный кабель до шпильки лонжерона. В этом месте сходятся провода масса от самой оптики, поворотных огней, а также противотуманных фонарей. Чтобы не допустить окисления, все соединения следует заизолировать специальной термоусадочной трубкой, а для большей надежности можно использовать и изоленту.
6. Следующим этапом будет подключение кабеля в монтажном блоке с предохранительными устройствами в салоне, в частности, вам потребуется разъем противотуманной оптики. То есть вы будете использовать кнопку управления, реле, а также предохранительный элемент от противотуманок. При необходимости вы можете установить отдельный переключатель в более удобном месте, к примеру, на центральной консоли.
7. Теперь вам остается только подключить питание. Питание берется с 12-вольтного контакта после замка зажигания, этот провод обычно имеет сине-красный цвет. Такое подключение позволит активировать дневное освещение при включении зажигания, соответственно, отключаться оно также будет при извлечении ключа. Завершающим этапом будет установка пятиамперного предохранителя на данном участке цепи в любом удобном месте. Это позволит защитить цепь от возможных скачков напряжения (автор видео — канал SuperWIRUSS).

Требования государственного стандарта

ГОСТ четко регламентирует то, как устанавливаются ДХО. Монтаж считается правильным лишь тогда, когда минимальное расстояние от огней до земли, составляет 200 миллиметров, а максимальное 1500 миллиметров. Между габаритами, расстояние не может быть меньше 600 миллиметров (если ширина машины меньше показателя в 1300 миллиметров, то этот промежуток равен 400 миллиметров).

Кроме того, в правилах описан и принцип функционирования светового оборудования. Так, лампы ДХО, загораются одновременно с запуском мотора. Ну а гаснуть такие устройства должны при включении основных осветительных приборов автомобиля.

Инструкция сборки

Перед тем, как приступить к изготовлению ДХО своими руками, надо определить место установки самодельных DRL на автомобиле. Так задаются максимально возможные габариты корпуса светосигнального устройства. В качестве корпуса удобно использовать противотуманные фары, но это не обязательно.

Отражатели можно сделать самостоятельно из полированного алюминия, но это ненадолго. Такая поверхность вскоре окислится, отражающая способность упадет, сила света уменьшится. Надо применять анодированный алюминий, но найти его не так просто. Лучше применить готовые решения. На многих торговых интернет-площадках в продаже есть готовые фокусирующие системы под стандартные светодиоды.

Фокусирующие линзы для светодиодов.

Их можно использовать, но проблема в том, что на каждый светодиод нужна своя линза. Если увеличение габаритов не пугает, то это самый удобный вариант.

Установка светодиодов и линз на пластину промышленного производства.

Необходимое количество светодиодов надо смонтировать на радиаторах. Их также можно подобрать готовыми. Они служат монтажными платами и радиаторами, но площадь их мала для эффективного отвода тепла, поэтому пластины надо усилить дополнительными радиаторами. Монтажные платы можно сделать и самостоятельно. Надо обеспечить два условия:

• изоляцию выводов от подложки;
• хороший теплообмен между LED и радиатором – для этого можно использовать термопасту.

Дальше надо соединить светодиоды в последовательные цепочки, вывести провода для подключения к бортсети авто и установить огни на выбранное место.

Для питания группы светодиодов от бортсети автомобиля надо установить хотя бы простейший стабилизатор напряжения. Его можно сделать на интегральном стабилизаторе LM7812. Проблема в том, что для нормальной работы такому стабилизатору нужно на входе не менее 13,5 вольт. Если напряжение в бортсети упадет ниже (при питании от аккумулятора), то на выходе будет меньше 12 вольт, что приведет к падению светового потока. Если стабилизатор не ставить, то на LED будет повышенное напряжение, что отрицательно скажется на сроке службы элементов. Также необходим балластный резистор. Еще лучше использовать готовый драйвер, рассчитанный на соответствующее входное и выходное напряжение и ток, соответствующий мощности нагрузки.

Важно! Более трех светодиодов в последовательную цепочку устанавливать нельзя – не хватит напряжения для открывания переходов светодиодов. Рекомендуем ознакомиться: Как выбрать ходовые огни, чтобы не оштрафовали, установка по ГОСТу

Рекомендуем ознакомиться: Как выбрать ходовые огни, чтобы не оштрафовали, установка по ГОСТу

По окончании работ можно опробовать работу получившейся системы ходовых огней и ехать в ГИБДД для легализации светосигнального оборудования. Без этого эксплуатировать самодельное светосигнальное оборудование нельзя.

Еще 3 способа изготовления описаны в видео.
