Предохранитель печки ваз 2110:замена, диагностика, причины перегорания

Из-за каких причин может выйти из строя вентилятор печки ВАЗ-2110

Любой, кто ездил на дальние расстояния в мороз без рабочего отопления в машине, знает, как это неприятно. Убедиться, что не работает вентилятор печки в автомобиле ВАЗ-2110, достаточно просто и легко. Все что для этого потребуется водителю – завести двигатель машины и методом переключения, проконтролировать, идет ли в салон теплый поток воздуха. На неисправный инжектор укажут следующие моменты:

в салон не поступает теплый поток воздуха;
при переключении режима слышатся посторонние звуки;
вентилятор устройства работает только на определенном скорости.

Если владелец машины обнаружит последнюю неисправность, то причину поломки нужно искать не только в автомобильном вентиляторе, но и в тумблере или резисторе.

Вследствие каких причин вентилятор может перестать функционировать

Если перестал работать вентилятор автомобильной печки, то следует проанализировать несколько основных причин неисправности. Возможно, пришел в непригодность предохранитель. Именно перегоревшая деталь чаще всего выводит из строя вентилятор печки. И хотя заменить его довольно просто даже автовладельцу с малым опытом, данное мероприятие довольно хлопотное и трудоемкое. Объясняется это тем, что найти место, в котором произошло замыкание тяжело, ведь для этого нужно перебрать всю систему отопления. Не лишним будет знать, что защитный предохранитель должен отвечать за работу следующих элементов автомобиля:

Бардачок.
Прикуриватель.
Система, отвечающая за обогрев задних стекол и зеркал.
Омыватель фар.

Недоброкачественная сборка внутренних деталей основного монтажного блока также часто выступает причиной. Бывает, вентилятор выходит из строя или слабо нагоняет в салон теплый воздух из-за внутреннего окисления контактов, которое имеет место при некачественной сборке основного блока автомобильной печи.

Чтобы убедиться, что причиной неисправности является именно окисление, нужно жгутики прибора вместе с колодкой, к которой они прикреплены, пошевелить с небольшим усилием. Если при этой манипуляции устройство начнет пусть слабо, но все же нагонять теплый воздух в автомобильный салон, то для починки вентилятора будет достаточно снять колодку, зачистить все контакты и установить ее на прежнее место.

Другие возможные причины

К ним относят следующие варианты:

Попадание жидкости на реле автомобильного зажигания. Выяснить, что вентилятор выходит из строя именно из-за заливания реле, поможет один действенный совет. Если ранее «заглохший» вентилятор вновь начал функционировать, как только двигатель машины проработает на протяжении 20-25 минут, то есть после прогрева транспортного средства, то можно с уверенностью сказать, что причина неисправности заключается именно в заливании. Чтобы избавиться от этой проблемы, необходимо заменить пришедшее в непригодность реле системы зажигания.
Если при проверке выяснится, что вентилятор функционирует только на одной скорости, а именно на третьей, то нужно будет проверить исправность добавочного резистора. Данный элемент подает напряжение к вентилятору напрямую только на 3-м скоростном режиме, поэтому если устройство не получится запустить на 1-м и 2-м, потребуется заменить эту деталь.
Вентилятор автомобильной печки может перестать работать из-за поломки переключателя, который отвечает за функционирование всей отопительной системы. Чтобы убедиться в этом, нужно снять центральную часть консоли, запустить двигатель и при помощи лампочки, мощность которой не превышает 12 В, оснащенной соединительными проводами и проводом на «-», замкнуть ее на кузове машины. А вторым проводом проверить работу всех трех контактов, которые принадлежат к добавочному резистору. Если при тесте лампочка, не переставая горит, то переключатель можно считать исправным, в другом случае нужно будет заменить предохранитель и проверить целостность электрической цепи.

Если все вышеперечисленные варианты поломки были проанализированы, но вентилятор печки ВАЗ-2110 по-прежнему не работает, нужно проверить несколько дополнительных причин:

исправность электрического мотора прибора;
проверить контакты мотора;
убедиться, не залипли ли щетки и не заели ли они на основном корпусе.

Информация в этой статье указывает на то, что выявить причину поломки вентилятора печки ВАЗ-2110 не так уж и сложно.

Замена неисправного блока сопротивления

Т.к. кроме конструкции кузова отличий в механизмах и основных агрегатов между ВАЗ 2110, 2111 и 2112 нет, инструкция по замене реостата печки универсальна. Самостоятельно отремонтировать неполадку с работой печки можно при наличии пары отверток и нескольких накидных ключей.

Пошагово процесс по замене реостата выглядит так:

Откройте капот и открутите дворники.
Далее снимите пластиковую накладку под лобовым стеклом («жабо»).
Снимите фишку с проводами с реостата и достаньте его с посадочного места.

Важно! Перед началом работ следует убедиться, что причина проблемы кроется именно в резисторе. Проверка проводится легко: доберитесь до детали и подключите мультиметр к проводам питания, после чего включите зажигание

Еще один признак неполадки – работа печки только на 4-ом положении.

Также в качестве рекомендации отметим, что в момент разбора пластиковой накладки можно провести очистку полости печки. При езде в осенний период в печку часто попадают сухие листья и грязь, что затрудняет вращение вентилятора.

Особенности замены предохранителя печки ВАЗ-2110

Замена предохранителя не отличается сложностью и занимает не более пятнадцати минут. Предварительно, перед проведением работ отключите питание аккумулятора. Защитное устройство находится в монтажно-релейном блоке, расположенном с левой стороны рулевой колонки. Блок вмонтирован в приборную панель. Чтобы до него добраться, надо нажать на выключатель защёлки крышки монтажного блока. Для снятия крышки, необходимо открутить саморез крепления защёлки. Обозрению откроется блок защитных элементов. Доступ к защитным деталям хороший, потому изымать блок со штатного места необязательно.

За систему отопления отвечает предохранитель F18 с номинальным током 25 ампер. Демонтировать перегоревшую деталь надо с помощью специального пинцета, который находится в комплекте монтажного блока. На её место устанавливается новый, предварительно купленный защитный элемент. Его необходимо слегка придавить, чтобы он зашёл в посадочное гнездо. На этом замену можно считать завершённой. Остаётся только установить на место крышку блока и закрыть её.

Реостат печки отопления салона

Понять о том, что неисправен реостат печки отопления салона можно по следующим признакам:

салон не прогревается, несмотря на то, что температура двигателя достигла номинала;
печка не включается в одном или нескольких режимах;
блок реостатов при прозвонке мультиметром показывает значения близкие к короткому замыканию либо обрыву.

Электрические реостаты нашли широкое применение в промышленности, технике и автомобилях. Сопротивления используются и для пуска электродвигателей, и в радиотехнике, и в качестве активной нагрузки. Выход из строя резистора способен сделать неработоспособной всю схему в которую он входит.

Причины перегорания предохранителя

Все предохранители на ВАЗ-2110 плавкого типа. При превышении номинальной силы тока нить предохранителя разогревается и расплавляется. Контакт прерывается до того, как скачок в бортовой сети нанесет вред электрооборудованию авто.

В случае с предохранителем печки ВАЗ-2110 причин для перегорания может быть несколько.

Неправильный выбор предохранителя. Для печки салона автомобиля ВАЗ-2110 нужен предохранитель на 25 ампер.
Короткое замыкание. Явление, при котором цепь от положительной клеммы АКБ до отрицательной замыкается сама на себя без сопротивления (потребителя энергии). При этом происходит резкий скачок силы тока. Чаще всего наблюдается ситуация, при которой изоляция плюсового провода перетирается или надламывается, и провод замыкается на массу авто. В случае с отопителем салона ВАЗ-2110 это обычно происходит в районе монтажного блока, возле подключения колодок к регулятору или на пути к электродвигателю.
Скачок напряжения в цепи. Некорректная работа регулятора напряжения на генераторе или сбои в работе энергоемкого электрооборудования авто приводят к скачкам напряжения.
Сбои в работе регулятора отопителя. Технически скорость вращения электродвигателя печки регулируется посредством комбинирования резисторов с различным сопротивлением в цепь. Контактные пластинки внутри этого ступенчатого реостата в некоторых случаях разрушаются и замыкают контакты хаотично, что и приводит к неисправности и перегоранию предохранителя.
Проблемы с электродвигателем отопителя. Есть поломки, при которых электромотор при пуске начинает брать на себя больше тока, чем ему требуется для штатной работы. В этом случае предохранитель может перегореть.

Предохранитель печки перегорает, потому что в электрической цепи есть участок, периодически создающий короткое замыкание. Если это происходит систематически, нужно пересмотреть проводку и контакты на колодках.

Расположение реле, резистора и предохранителя печки ВАЗ-2115

Введение

Монтажный блок нового образца ВАЗ-2115

Отопительный агрегат играет огромную роль в любом транспортном средстве, от него зависит не только комфорт передвижения, но и безопасность находящихся в салоне пассажиров и водителя. Исправная печка не только прогревает салон, но и предотвращает образование обледенений на стёклах. Порой из-за совершенно не значительной детальки обогревательное устройство перестаёт функционировать так, как полагается. Чтобы найти истинную причину неисправности, некоторые автомобилисты тратят по несколько часов, проверяя поэтапно все составляющие приспособления. Некоторые элементы системы имеют маленький размер, ввиду чего найти их сразу не получается. Разберёмся с тем, какой предохранитель отвечает за печку ВАЗ-2115 и где он находится. Вместе с тем узнаем о расположении реле и резистора отопителя.

Расположение различных элементов обогревательного приспособления

Реле зажигания

Заинтересоваться тем, где стоит реле печки на ВАЗ-2115, автовладелец может только после того, как штатное отопительное приспособление начнёт глючить. Иными словами, начнут возникать ситуации, когда печка будет включаться исключительно на прогретую. В такой ситуации можно безоговорочно винить реле печки ВАЗ-2115.

На самом деле многие даже опытные автомобилисты недоумевают по поводу того, каким образом этот элемент конструкции может воздействовать на работу отопительного агрегата, однако факт остаётся фактом. Печка не сможет функционировать в полной мере до тех пор, пока эта деталь не будет заменена

Чтобы понять где находится реле печки ВАЗ-2115, необходимо обратить внимание на центральную консоль, расположенную под приборной панелью

Резистор

Дополнительный резистор отвечает за регулировку скоростей обогревательного приспособления. Этот малогабаритный элемент системы оснащён двумя режимами работы. Если автомобилист хочет узнать где стоит резистор печки на ВАЗ-2115, он должен заглянуть в область педали газа, так как искомая деталь находится непосредственно над ней. Для того чтобы произвести замену этого резистора, нет необходимости что-то снимать или откручивать.

Стоит отметить, что подобное приспособление ломается крайне редко, чаще всего неисправность появляется из-за того, что обгорают контакты.

Предохранитель

Практическое большинство всех предохранителей расположено в монтажном блоке моторного отдела

Что касается того, где находится предохранитель печки ВАЗ-2115, то здесь следует обратить внимание на салонный отдел, который расположен с левой стороны под бардачком. Этот комплекс деталей закрыт крышкой, ввиду чего для получения доступа к нему нужно одновременно зажать обе защёлки и потянуть на себя заслонку

Крышка, под которой скрыт предохранитель печки, с обратной стороны оснащена схемой целого комплекса составляющих устройство элементов.

Заключение

При грамотном подходе любой заинтересованный в собственноручном ремонте отечественного ВАЗ-2115 может разобраться с устройством отопителя, узнать о том, какой элемент или предохранитель отвечает за обогревающий салон прибор. Если автомобилист будет знать местоположение всех важных узлов и компонентов отопительного агрегата, он сможет с точностью и быстротой выявить причину неисправности печки и устранить любую существующую проблему.

remam.ru

Предохранители ВАЗ 2115 (Монтажный блок)

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Где расположены предохранители

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

1. «К1» – данный элемент блока предохранителей, несет ответственность за реле системы очистки фар.2. «К2» – тот элемент блока предохранителей, несет ответственность за реле системы переключение поворотных огней, а также за аварийную сигнализацию.3. «К3» – отвечает за систему очистки лобового стекла.4. «К4» – отвечает за контроль работоспособности ламп.5. «К5» – отвечает за систему электростеклоподъемников.6. «К6» – отвечает за звуковые сигналы.7. «К7» – отвечает за систему обогрева заднего стекла.8. «К8» – отвечает за освещение дорожного полотна в режиме дальнего света.9. «К9» – отвечает за освещение дорожного полотна в режиме ближнего света.10. «F1» – «F20» – это особые плавкие предохранители.

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.2. Предохранитель, который отвечает за реле электрического вентилятора радиатора, клапан, который расположен на продувке адсорбера, а также за ДМРВ, ДК и ДС. Сила тока этого предохранителя составляет 7,5 ампер. 3. Предохранитель, который отвечает за ЭБУ. Сила тока на этом предохранителе составляет 7,5 ампер.

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса.2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.3. Главное реле.

Как определить сгоревший предохранитель и заменить его?

Как мы уже говорили выше, каждый предохранитель, который расположен в автомобиле, отвечает за свое электрическое оборудование. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя.

Чтобы добраться до самих предохранителей, достаточно одной рукой нажать на защелку, а второй открыть крышку блока предохранителей.

Как удостовериться, что предохранитель сгорел?

Существует два основных способа оценки работоспособности предохранителя. Первый, более простой, но менее надежный – «на глаз». Для этого вытащите предохранитель, и посмотрите, цела ли его средняя часть.

Второй метод проверки предохранителя является более качественным. Вам нужно включить зажигание и поочередно замерить напряжение на контактах предохранителя. Если на одном оно есть, а на втором отсутствует, то предохранитель перегорел.

В заключении хотелось бы отметить, что если ваши предохранители перегорают достаточно часто, то вам следует проверить всю проводку транспортного средства. Это требует серьезного опыта и специфических знаний. Если вы ими не обладаете, то лучше обратитесь к опытному специалисту на станцию технического обслуживания.

Замена резистора отопителя ВАЗ-2110 своими руками

Для того чтобы заменить резистор, важно понимать, где именно он располагается. Деталь находится с правой стороны от печки за вакуумным усилителем

Первым делом перед началом работы надо отсоединить аккумулятор от питания, для этого снимается минусовый провод с клеммы.

Дальнейшие работы производятся в салоне автомобиля. Изначально необходимо демонтировать облицовку и накладку лобового стекла. После этого снимается звукоизоляционная обивка с правой стороны панели машины. Для получения хорошего доступа к преобразователю надо демонтировать вакуумный усилитель.

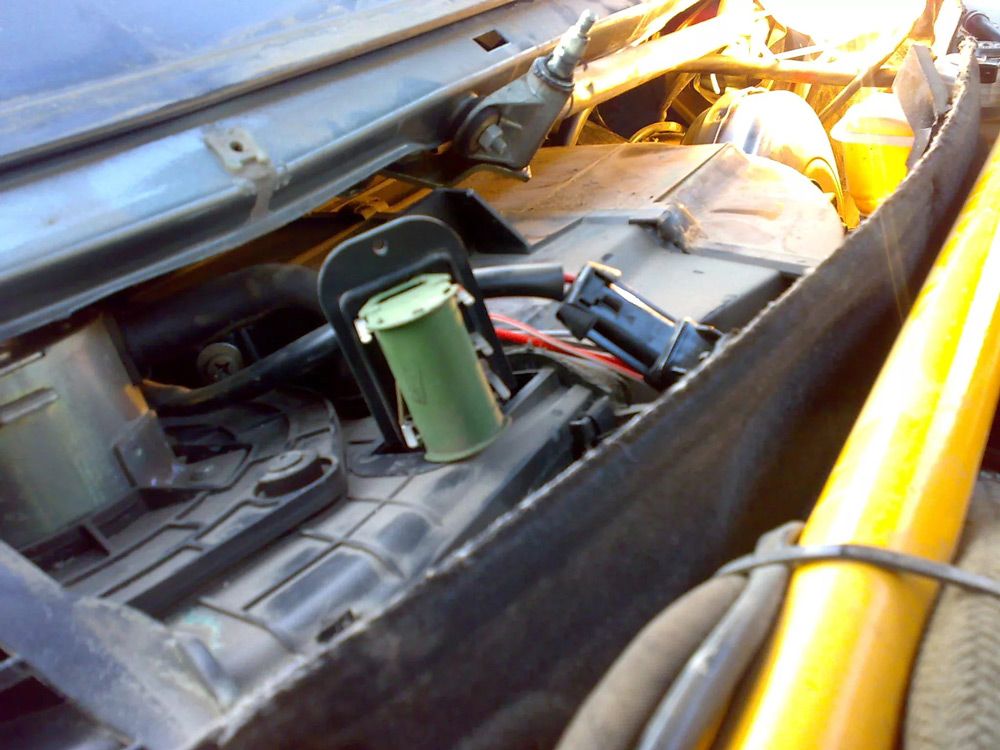

Обзору открылся дополнительный резистор отопителя. Дальше следует отсоединить колодку с проводкой от контактов преобразователя. Запомните, каким именно образом она подключена, чтобы правильно осуществить сборку по окончании работы. Подсоединить колодку можно только в одном положении.

Прежде чем приступить к замене изделия, необходимо проверить его работу с помощью омметра. Для проверки функциональности детали снимать её нет необходимости. Последовательно соедините контакты преобразователя и омметра сначала на первой спирали, потом на второй. Если показатели сопротивления значительно отличаются от оптимального значения для корректной работы устройства, значит, изделие подлежит обязательной замене.

Часто причиной выхода из строя детали является отсоединение предохранителя, находящегося на плате резистора. Теоретически, продлить жизнь элемента можно, припаяв контакты предохранителя на место. Однако такая работа отличается значительными трудностями, так как к креплению контактов предохранителя очень неудобно добираться за счёт очень маленького расстояния между платой и самим преобразователем.

Цена на качественный резистор не очень высокая, потому правильным решением будет его замена новой деталью. Предварительно перед заменой приобретите новое изделие в специализированном магазине. Не покупайте детали с рук или на стихийных рынках. Только качественное изделие может гарантировать бесперебойную работу отопительной системы салона автомобиля. На ВАЗ-2110 устанавливается изделие с идентификационным значением РДО 2110-8118022-01. Приобретайте изделия, которые соответствуют вашей марке автомобиля, это обеспечит правильное преобразование тока и корректную работу системы отопления салона.

Для демонтажа изделия необходимо открутить с помощью крестовой отвёртки саморез крепления. Аккуратно вынимается деталь, вышедшая из строя, и на её место устанавливается новый преобразователь. На этом замену можно считать выполненной. Остаётся только подключить колодку и разъёмы на место, произвести монтаж облицовки ветрового стекла в обратном порядке.

За что отвечают реле блока предохранителей ВАЗ 2110

К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.

Проверка проводки в подкапотном пространстве

Для дальнейшей диагностики потребуется снять все пластиковые накладки в задней части моторного отсека под лобовым стеклом. Делать это нужно аккуратно, а болтики и саморезы, удерживающие различные элементы складывать в разные емкости, чтобы не запутаться при обратной установке.

В открывшемся пространстве можно увидеть воздухозаборник печки, который должен быть закрыт фильтром. Если фильтра нет, его хорошо заменит плотная ткань типа войлока. При открытом воздухозаборнике в него попадает листва, пыль или грязь, результат – холодная печка ВАЗ 2110. Еще одна проблема при забитом воздуховоде – перегорание дополнительного резистора, который охлаждается холодным воздухом. Фильтр нужно периодически чистить.

Справа от электродвигателя находится разъем, через который он подключается к блоку управления. На него подводится красный провод, а отходит голубой. Для проверки нужно подключить блок управления к колодке, установить указатель на цифру 3 (крайнее правое положение), чтобы исключить из цепи регулирующее сопротивление и включить зажигание.

Контакт контрольки вводится в разъем голубого провода, если она загорается, значит, контакт между блоком управления и электродвигателем нормальный. В противном случае – требуется осмотреть проводку и найти место разрыва. Сам разъем в профилактических целях рекомендуется разъединить, обработать смазкой WD-40 и снова соединить.

От корпуса электродвигателя должен отходить провод массы, присоединяемый к кузову автомобиля. Чаще именно он отрывается или окисляется контакт в месте крепления, что приводит к разрыву цепи. Этот провод нужно зачистить, сделать петлю и снова присоединить к кузову, обеспечивая плотный контакт.

После устранения неисправности печки проверяем её работу. Сделать это очень просто – из салона при включенном зажигании необходимо включить блок управления отопителем, проверить, как он гонит воздух на всех режимах, включая автоматический и все 3 скорости.

Только после этого можно приступить к сборке. Устанавливается штатный или самодельный фильтр на воздухозаборник печки. Пластиковые элементы в моторном отсеке аккуратно монтируются на место. Монтируется блок управления, колодка предохранителей ставится на место и закрывается крышкой.

Таким образом, каждый может убедиться, что, если в печке ВАЗ 2110 и других моделях этого семейства не работает скорость – это не приговор. При наличии минимальных навыков, простого инструмента и приспособлений, часть из которых можно изготовить самостоятельно, например, контрольку, многие проблемы можно решить самим.

Причин, по которым отопитель стал работать хуже или не работает совершенно, может быть множество и не все можно устранить самостоятельно. Например, при выходе из строя радиатора печки лучше обратиться к профессионалам, поскольку работа требует серьезных навыков и оборудования. А с мелкими проблемами типа неработающего электродвигателя владелец вполне может разобраться самостоятельно в своем гараже.

Особенности замены предохранителя печки ВАЗ-2110

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А	Левая фара (ближний свет).
F3 — 10А	Левая фара (дальний свет).
F4 — 10А	Правая противотуманная фара.
F5 — 30А	Электродвигатели стеклоподъемников дверей.
F6 — 15А	Переносная лампа.
F7 — 20А	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А	Резервный.
F11 — 5А	Лампы габаритного света правого борта.
F12 — 7,5А	Правая фара (ближний свет).
F13 — 10А	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А	Левая противотуманная фара.
F15 — 20А	Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А	Лампы задних противотуманных фонарей.

К1	реле контроля исправности лампочек;
К2	реле передних дворников;
K3	реле-прерыватель повторителей и аварийной сигнализации;
К4	реле включения ближнего света;
К5	реле включения дальнего света;
К6	дополнительное реле;
К7	реле включения обогрева заднего стекла;
K8	резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

оплавился жгут проводов над выхлопным коллектором;
повреждены или оплавились провода под ковролином;
межвитковое замыкание в электродвигателе насоса;
повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.
