Замена вентилятора печки nissan juke

Диагностика своими руками

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Статья в тему: Безопасная перевозка новорожденных в авто

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.

Работает только последняя скорость либо отсутствует одна из скоростей

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

Проверка резистора

Проверить добавочный резистор можно с помощью мультиметра. Для этого достаточно измерить сопротивление на выводах резистора и сравнить показания с эталонными значениями для вашего авто

Обратите внимание на термопредохранитель, который при коротком замыкании может перегореть, также нередки случаи отпаивания элемента вследствие чрезмерного нагрева резистора. Подобрать похожий резистор можно в магазине радиодеталей

На представленном ниже видео показан процесс обслуживания неразборного моторчика печки. Единственное, что мы не можем рекомендовать — избавляться от термопредохранителя!

Замена вентилятора печки Nissan Juke своими руками

Отечественный потребитель привык, что японская техника – образец качества и долговечности. В целом такое отношение можно назвать справедливым, ведь Япония дольше других сопротивлялась переносу своих предприятий в соседний Китай и другие страны Юго-Восточной Азии с дешёвой рабочей силой. Сказанное в полной мере справедливо и в отношении автопрома Страны Восходящего Солнца.

Компактный кроссовер Nissan Juke, появившийся на рынке в 2010 году, был воспринят автолюбителями с энтузиазмом, во многом благодаря необычному и современному экстерьеру. За время его эксплуатации выяснилось, что каких-то крупных неприятностей от него действительно ожидать не стоит, и в целом машина оправдывает свое японское происхождение. Но вот избежать мелких неполадок вряд ли удастся, учитывая, что современный автомобиль буквально напичкан электроникой, на которой японцы просто помешаны.

Одним из немногочисленных недостатков, которые могут расстроить российского владельца Juke, является не слишком надёжная работа отопителя автомобиля. Как показывает практика, различные проблемы в работе печки начинают проявляться после наезда 50-60 тысяч километров, то есть в среднем уже на второй-третий год эксплуатации мини-кроссовера.

Снятие и замена вентилятора своими руками

Как показывает практика, большинство автовладельцев не считают нужным беспокоиться о ремонте автомобиля, предпочитая, чтобы эту работу выполняли специалисты. Но рано или поздно приходят к пониманию, что такое отношение к машине становится бременем для семейного бюджета. Как минимум, такую ​​операцию, как снятие и замена вентилятора печки на Nissan Juke, можно выполнить самостоятельно. Никаких специальных инструментов для этого вам не понадобится. Да, работы будет много, так как торпеду придется разбирать, но ничего сложного в этом нет, если следовать подробной инструкции. Достаточно будет гаечного ключа или отвертки, но смекалка тоже пригодится, так как работать придется в тесноте.

Подогрев двигателя Ниссан Джук

Итак, приступим к разборке:

• первое, что вам нужно сделать, это снять плату, за которой находится множество узлов и деталей, в том числе и блок печи. Для этого аккуратно отсоединяем все защелки, удерживающие панель по периметру, а также откручиваем соответствующие винты. Пластик штука коварная, так что не стоит быть фанатиком при разборке панели;
• полностью снять плату не получится из-за подключенных к устройствам кабелей. Вам нужно будет отсоединить все разъемы, обязательно поправьте их расположение, чтобы потом не ошибиться. Теперь приборку можно отправить на заднее сиденье;
• теперь пришло время снять подрульную балку. В этом тоже нет ничего сложного, кроме того, что некоторые крепления будут расположены в труднодоступном месте;
• после этой операции у нас появилась возможность приступить к демонтажу нагревательного узла, расположенного в пластиковом коробе;
• после откручивания креплений нужно аккуратно отсоединить электропроводку, стараясь не повредить ее; Мы уже отмечали, что многие проблемы с вентилятором напрямую связаны с электрикой;
• прямо сейчас вы можете проверить статус контактов. Если есть признаки ржавчины, зачистите проволочной щеткой или крупнозернистой наждачной бумагой;
• теперь можно отсоединить электрический разъем от заслонки печки, идущий к электродвигателю, после чего ключами выкручиваются крепежные болты из корпуса нагревательного блока;
• снимите вентилятор вместе с двигателем.

Ваши дальнейшие действия зависят от того, собираетесь ли вы провести восстановительные работы или решите заменить неисправный вентилятор на новый. В первом случае потребуется отсоединение привода от мотора для проведения визуального осмотра; в большинстве случаев достаточно точно диагностировать поломки. Если лопасти крыльчатки перекосились, ситуацию вряд ли удастся исправить. А вот замена изношенных щеток или втулок — операция посильная, но при условии наличия соответствующего опыта. Нет смысла менять сгоревшую обмотку. Самому это не сделаешь, а стоимость такого ремонта сравнима с ценой нового двигателя.

После проведения восстановительных работ или при наличии нового вентилятора можно приступать к сборке, которая осуществляется в обратном порядке.

Замена вентилятора печки Qashqai

Проблемы с вентилятором печки на Ниссан Кашкай, которые приводят к замене сопровождаются следующими признаками:

• не изменяется скорость работы вентилятора;
• отсутствует проток воздуха при включении;
• работа вращающего элемента сопровождается посторонними звуками (скрежет, свист, скрип и так далее).

Снимаем панель тоннеля, откручиваем болты крепления нижней части торпедо При этом причин, по которым в Ниссан Кашкай не работает вентилятор печки может быть множество. Среди них:

• износ втулок;
• перегоревший транзистор или его термостойкий предохранитель;
• короткое замыкание в обмотке двигателя;
• механический износ щеточно-контактного аппарата.

Инструменты

Для замены вентилятора отопительного комплекса салонного пространства Кашкай потребуется подготовить следующие инструменты:

• крестовая отвертка и с плоским жалом;
• пассатижи;
• торцевые головки на 10 и 13, стандартная и с удлиненной трубкой;
• трещотка с удлинителями.

Убираем панель, снимаем воздуховод

Также рекомендуется позаботиться о подготовке хорошего освещения, так как работы будут проводиться в нижней части центральной консоли. Для этого лучше всего подойдет переносная лампочка с защитным корпусом. При ее отсутствии можно использовать фонарик.

Пошаговое описание замены мотора отопителя

Когда не работает печка Ниссан Кашкай, приходится делать выбор между самостоятельным устранением проблемы и использованием услуг автосервисов. Замена вентилятора печки Кашкай не требует опыта, но сопровождается неудобствами, которые возникают из-за отсутствия свободы в движениях. Процесс замены моторчика отопительной системы рекомендуется начать с отодвигания водительского кресла в крайнее заднее положение, и поднятия рулевого колеса до верхнего уровня. Далее придерживаемся следующей последовательности действий:

Снимаем педальный узел, отсоединив три разъема и педаль тормоза от цилиндра

1. Демонтируется нижний пластиковый кожух под рулевой колонкой. Он закреплен двумя болтами под ключ на десять, которые расположены на рычагах открытия капота и бензобака;
2. Резким движением вниз кожух выводится с посадочного места. После этого необходимо отсоединить питающие кабели разъема OBD и датчика климат-контроля;
3. Производится демонтаж воздушного патрубка для обдува ног. Он зафиксирован клипсой и болтом под ключ на десять;
4. На данном этапе потребуется снять педальный узел, предварительно отсоединив три питающих клеммы. Для отсоединения тормозной педали от главного тормозного цилиндра, следует вынуть шплинт и палец. Для того чтобы вывести палец понадобиться зажать колпачок белого цвета пассатижами;
5. В верхней части педального узла отсоединяется планка, которая удерживается двумя шплинтами;
6. Остается выкрутить шесть фиксирующих болтов и изъять педальный узел. Это позволит получить доступ к вентилятору печки;
7. Для демонтажа старого элемента понадобится открутить один болт, отсоединить питающий разъем и изъять моторчик, прокручивая корпус против часовой стрелки;
8. В дальнейшем останется установить новый вентилятор отопительной системы и выполнить сборку в обратной последовательности.

Откручиваем педальный педальный узел

Замена моторчика печки

Ахиллесовой пятой Ниссана Кашкай первого поколения является именно моторчик печки. Основные проблемы, которые с ним возникают:

1. Быстро стираются щетки и ламели, обгорает обмотка. В этом случае печка перестает «дуть». Если проблема в этом, моторчик можно попытаться отремонтировать.
2. Неисправность транзисторов приводит к тому, что скорость моторчика не регулируется. В этом случае транзисторы приходится менять.
3. Посторонний гул или скрип во время работы печки предупреждает о скорой замене моторчика. Втулка довольно быстро изнашивается, что и становится причиной подозрительных звуков. Многие пытаются поменять ее на подшипник, но затея это не лучшая: времени потребуется много, а тихой работы в результате все равно не будет.

Низкая проходимость или быстрая потеря охлаждающей жидкости может быть связана не с самой печкой, а с радиатором или патрубками. Перед тем, как разбирать печку, необходимо проверить целостность этих элементов. Возможно, потребуется не ремонт электродвигателя, а замена радиатора печки или пробитых шлангов.

Замена моторчика печки Ниссан Кашкай – не самая простая процедура, поэтому большинство владельцев Qashqai предпочитает обращаться на СТО несмотря на то, сколько стоит качество. Цена работы в среднем составит 2000 руб., к этому добавляется и стоимость моторчика – 4000-6000 руб. Если понадобится замена транзистора, новый можно купить за 100-200 руб.

При наличии новых запчастей замена мотора печки профессионалами займет часа 3-4. самостоятельный ремонт умелыми руками со всем необходимым инструментом – в два раза больше. Если же заниматься такой работой раньше не приходилось, но есть инструмент, сломанная печка и желание ее починить – потратить на проблему придется дня два, не меньше. Зато в следующий раз будет точно быстрее и проще.

Моторчик для печки – та запчасть, которую лучше купить новую, а не б/у, к тому же искать долго не придется. Дело в том, что моторчики на Nissan Qashqai и X-Trail абсолютно идентичны.

Номера оригинального мотора отопителя для Ниссан Кашкай:

• 27225-ET00A;
• 272250ET10A;
• 27225-ET10B;
• 27225-JD00A;
• 27225-ET00B.

Номера оригинального мотора отопителя для Nissan X-Trail:

• 27225-EN000;
• 27225-EN00B.

Смело можно покупать моторчик с любым из этих номеров, он подойдет для замены.

Как поменять моторчик печки своими руками

Перед тем, как заменить или отремонтировать моторчик, необходимо убедиться, что дело не в перегоревшем предохранителе.

Список инструментов, которых требует замена мотора отопителя своими руками:

• трещотка с удлинителем;
• отвертка торкс Т20 к ней;
• головки на 10 и 13 или ключи такого же размера (но удобнее головки);
• пассатижи;
• плоская и крестовая отвертка;
• съемники клипс.

Пошаговый процесс работы:

1. Автомобиль обесточивается (сначала снимается минусовая клемма, затем – плюсовая).
2. Отсоединяется трос для открывания капота.
3. Последовательно снимаются: левая боковая часть приборной панели и нижняя часть панели под рулем – все на заклепках, местоположение которых лучше определить заранее.
4. Отсоединяются датчики климата и разъем от левого блока кнопок.
5. Находим верхнюю камеру впускной заслонки и снимаем с нее зажим, которым крепится проводка.
6. Снимается педальный узел (перед этим снимается разъем с концевиков педалей тормоза и газа).
7. После этого отщелкивается корпус салонного фильтра.
8. Отсоединяется разъем питания от моторчика, который поворачивается против часовой стрелке и извлекается.

Замена вентилятора отопителя производится после того, как электродвигатель отключен, извлечен и очищен.

Замена вентилятора отопителя

Неизменная скорость работы вентилятора, посторонние скрипы и отсутствие потока воздуха после включения обогрева могут сигнализировать о проблемах с вентилятором. Это не обязательно означает, что потребуется замена вентилятора печки, если только не нарушена физическая целостность.

Мотор для отопителя на Nissan Qashqai продается в сборе с крыльчаткой и корпусом. В Ниссан Кашкай замена вентилятора печки возможна, но не рациональна – в случае повреждения или даже слабого искривления крыльчатки печка будет издавать сильный гул и довольно быстро выйдет из строя, а самостоятельно провести балансировку практически невозможно.

Номера подходящих транзисторов:

• IRFP250N – низкое качество;
• IRFP064N – высокое качество;
• IRFP048 – среднее качество;
• IRFP064NPFB – высокое качество;
• IRFP054 – среднее качество;
• IRFP044 – среднее качество.

Какой моторчик можно поставить на печку Nissan Qashqai

У начинающего водителя вопрос покупки новых деталей может вызвать немало сложностей. Чтобы этого не произошло мы подготовили небольшое руководство, которое позволит купить нужную деталь взамен неисправной. Цены на мотор в розничных автомобильных магазинах находятся в пределах 3-4 тыс. рублей. Если брать деталь, бывшую в употреблении, то получится сэкономить до половины этой суммы, но никто не даст гарантию длительной работы. Здесь каждый делает выбор на свой страх и риск. Моторчик отопителя продаётся вместе с крыльчаткой и корпусом. Кстати, если вы не нашли деталь под свой автомобиль, можно купить мотор для печки X-Trail, поскольку они идентичны. В случае замены транзистора можно остановить свой выбор на нескольких вариантах. В первую очередь необходимо искать IRFP064N (55V и 98A) и IRFP064NPFB (55V и 98A). Второй вариант является модификацией. Если этих деталей не оказалось, то можно купить IRFP044 (60V, 57A), IRFP054 (60V, 70A) и IRFP048 (60V, 70A). А вот на IRFP250N (200V, 30A) даже смотреть не стоит, поскольку этот транзистор может сгореть уже через сутки. Транзистор будет стоит от 100 до 200 рублей.

Демонтаж мотора системы отопления

Неважно, будет ли выполняться замена мотора отопителя или его ремонт, в любом случае потребуется выполнить демонтаж этого механизма. Снимать неисправную деталь требуется следующим образом:

• с аккумуляторной батареи убираем минус;
• выполняем демонтаж левой панели консоли и убираем нижнюю панель, которая располагается под рулём;
• разъёмы от левого кнопочного блока отсоединяем и откручиваем торкс Т20 с климатического датчика;
• укладываемся на спину, чтобы открутить два болта, которые удерживают педальный узел;
• выполняем демонтаж скобы, что позволит убрать штифт;
• отсоединяем разъёмы с педали тормоза и датчика акселератора, что позволит демонтировать педальный узел;
• теперь можно снять фильтр салона, предварительно сняв крышку, которая удерживается на защёлках;
• вооружившись фонариком, подбираемся ближе к мотору печки;
• отсоединяем питание, нащупываем защёлку, сжимаем её и проворачиваем механизм против движения стрелки часов.

Двигатель системы отопления снят, дальше может проводиться установка нового механизма или ремонт старого.

Снятие мотора печки

Чтобы понять, как снять его в Almera Н16, нужно прочитать инструкцию к действиям. Демонтировать мотор получится только вместе с кожухом.

• Снять бардачок.
• Снять заглушку салонного фильтра, вытащить его.
• Выкрутить скобу (с ее помощью защелкивается бардачок). Тянем от тебя, и она снимется.
• Выкрутить пластиковую накладку (2 винта, 1 – слева вверху, 1 – справа вверху). Она находится за бардачком. На ней есть разъем, надо сжать его защиты, и он отсоединится от накладки.
• Салонный коврик прибрать. Снять правую защиту (рядом с правой ногой пассажира): открутить гайку из пластика, тянуть панель легонько. Убрав ее, увидите гайку справа снизу от торпедо.
• Открутить винт слева в углу, где находился бардачок.
• Выкрутить все винты, держащие кожух мотора печки. Можно лечь на пол и увидеть 6 штук, оставшиеся получится нащупать руками.

Снятие и замена вентилятора своими руками

Как показывает практика, большинство автовладельцев не считает нужным заморачиваться с ремонтом машины, предпочитая, чтобы эту работу выполняли специалисты. Но рано или поздно они приходят к пониманию того, что такое отношение к автомобилю становится обременительным для семейного бюджета. По крайней мере, такая операция, как снятие и замена вентилятора печки на Nissan Juke, вполне может быть выполнена самостоятельно. Какого-то специального инструмента для этого не потребуется. Да, работы будет невпроворот, поскольку предстоит разборка торпеды, но в этом нет ничего сложного, если следовать подробной инструкции. Владения гаечным ключом или отвёрткой будет вполне достаточно, хотя нелишней окажется и смекалка, поскольку работать придётся в стеснённых условиях.

Двигатель отопителя Nissan Juke

Итак, приступаем к демонтажу:

первое, что нужно сделать – снять приборную панель, за которой и расположены многие узлы и детали, в том числе и печной блок

Для этого нужно, соблюдая осторожность, отсоединить все фиксаторы, удерживающие панель по периметру, а также выкрутить соответствующие саморезы. Пластик – вещь коварная, поэтому при демонтаже панели не проявляйте фанатизма;
полностью снять приборную панель не удастся из-за проводов, подключённых к приборам

Вам нужно будет отсоединить все разъёмы, обязательно зафиксировав их расположение, чтобы потом не наделать ошибок. Теперь приборку можно отправлять на заднее сидение;
теперь пришла очередь снятия балки рулевой колонки. В этом тоже нет ничего сложного, если не считать того, что некоторые крепёжные детали будут расположены в труднодоступном месте;
после этой операции у нас появилась возможность приступить к демонтажу отопительного блока, расположенного в пластиковом коробе;
после откручивания крепежа следует аккуратно отсоединить электропроводку, следя за тем, чтобы не повредить её – мы уже отмечали, что многие проблемы с вентилятором напрямую связаны с электрикой;
именно сейчас можно проверить состояние контактов. Если имеются признаки окисления – произведите зачистку, используя металлическую щётку или крупнозернистую наждачную бумагу;
теперь можно отключить разъём электропроводки идущей к электродвигателю заслонки печки, после чего из короба отопительного блока посредством гаечных ключей откручиваются крепёжные болты;
вынимаем вентилятор вместе с моторчиком.

Ваши дальнейшие действия зависят от того, намереваетесь ли вы произвести реставрационные работы, или решили заменить проблемный вентилятор на новый. В перовом случае нужно будет отсоединить крыльчатку от мотора, чтобы произвести визуальный осмотр – в большинстве случаев его достаточно для точного диагностирования поломок. При деформации лопастей крыльчатки исправить ситуацию вряд ли удастся. А вот замена изношенных щёток или втулок – операция выполнимая, но при условии наличия соответствующего опыта. Менять перегоревшую обмотку особого смысла нет. Сами вы этого не сделаете, а стоимость такого ремонта сравнима с ценой нового моторчика.

После проведения восстановительных работ или при наличии нового вентилятора можно приступать к сборке, которая проводится в обратном порядке.

Замена или ремонт моторчика печки Ниссан Кашкай: Инструкция

Небольшой, но вполне уютный кроссовер от Ниссан приобрел немалую популярность в России, и это оправдано. Компактный с виду, автомобиль обладает немалой вместительностью, позволяющей разместиться в салоне с комфортом. Дополнительным плюсом можно считать малый расход топлива – в этом кашкай можно сравнить с хэтчбеком.

Nissan Qashqai J10 первого поколения производился с 2006 г. В 2010 г был произведен рестайлинг, после которого значительно изменился салон, было добавлено несколько новых комплектаций двигателя и коробки.

Небольшой расход топлива – это выгодно и приятно, если не учитывать влияние такой экономии на отопление салона. В Nissan Qashqai 2008 г охлаждающая жидкость забирает тепло у двигателя и нагревает с его помощью воздух, который отправляется внутрь автомобиля. Но если двигатель работает с определенным топливным голоданием, то и рабочая температура у него невысокая, соответственно полноценно прогреть авто он не способен.

Владельцы Ниссан Кашкай первого поколения столкнулись именно с этой проблемой. Кроме того, что отзывы покупателей указывают на частые поломки моторчика печки, даже без каких-либо дефектов салон она прогревала слабо.

После рестайлинга ситуация изменилась в лучшую сторону. Пускай детали отопительной системы не стали качественней и долговечней, но салон кашкая стал более теплым и комфортным.

Второе поколение Nissan Qashqai J11 2014 г выпуска (рестайлинг в 2017) вышло с серьезными изменениями и таких проблем уже не знает. Отопительная система была переработана, теперь владельцам этого автомобиля не приходится мерзнуть. Прогревая новый автомобиль (не старше 2012 г выпуска) в течение 10-15 минут, в салоне можно создать вполне комфортные условия, даже если на улице конкретный минус.

Подвеска

Амортизаторы, Стойка амортизатора, Отбойник амортизатора, Пыльник амортизатора, Втулка амортизатора, Задние амортизаторы, Опора амортизатора, Опорный подшипник, Передние амортизаторы, Сайлентблок амортизатора, Пружины, Задние пружины, Опора пружины, Передние пружины, Рычаги подвески, Сайлентблок рычага, Задний рычаг, Болт рычага, Верхний рычаг, Левый рычаг, Нижний рычаг, Передний рычаг, Поперечный рычаг, Правый рычаг, Продольный рычаг, Шаровая опора, Ступица, Подшипник ступицы, Гайка ступицы, Болт ступицы, Задняя ступица, Колпак ступицы, Передняя ступица, Сальник ступицы, Шпилька ступицы, Стабилизатор, Втулки стабилизатора, Стойки стабилизатора, Рессоры, Болт рессоры, Втулка рессоры, Задняя рессора, Кронштейн рессоры, Лист рессоры, Палец рессоры, Передняя рессора, Подушка рессоры, Сайлентблок рессоры, Серьга рессоры, Стремянка рессоры, Пневмоподвеска, Компрессор пневмоподвески, Пневмобаллоны, Блок пневмоподвески, Поворотный кулак, Поворотный подшипник, Цапфа, Шкворень, Задняя балка, Сайлентблок балки, Подрамник, Сайлентблок подрамника, Колесные проставки

Замена мотора вентилятора отопителя на Nissan x-trail

Nissan x-trail

Замену мотора вентилятора отопителя на
Nissan x-trail

будем производить на примере автомобиля 2007 года выпуска 31 кузов.

Жалоба хозяина авто звучала примерно так: »то работает, то не работает, на кочке тряхнет — заработал на следующей — опять отказ. Пока держалась плюсовая температура за бортом — было терпимо, но в середине января зима решила все-таки  заглянуть и в наши места и поэтому без печки не езда, а сплошное ……!»

Мотор отопителя расположен на самом верху блока отопителя практически по центру «торпедо». Обычно при таком расположении требуется полное снятие «торпедо», но есть более простой способ и к тому же занимающий намного меньше времени. И если не каждый владелец  решится на самостоятельное снятие »торпедо», то с данным способом может стравиться практически любой, умеющий держать в руках инструмент.

Необходимый минимум для работы:

Отвертки: крестовая и ТОР 15, головки на 13 и 10 , трещотка, удлинитель для трещотки. Желательно иметь какую нибудь  подкладку под колени т.к. основную массу времени работы придется провести «коленопреклоненным».

Приступаем к работе.

1. Снимаем панель  под рулевой колонкой (один саморез под ручкой открытия капота (фото 1), все остальное на пистонах, просто аккуратно тянем панель на себя и они выщелкиваются).
2. Снимаем разъемы с кнопок, отщелкиваем диагностическую колодку (фото 2;), снимаем разъем с датчика температуры и трубку с воздухозаборника под ним (фото 3).  Сжав усики на рубашке троса капота выталкиваем его из посадочного места и отщелкиваем трос от ручки.
3. Следующий этап. Снимаем воздуховод, сняв пистон спереди (фото 4) и выщелкнув защелку позади, а лучше открутив один саморез за ним. На фото 5 саморез показан при снятом воздуховоде, он держит кронштейн  трубок радиатора отопления (защелка сделана из жесткой пластмассы, а держится на двух тонких усиках и может сломаться.
4. Снимаем разъемы с концевиков педали тормоза и с датчика педали газа (фото 6). Выщелкиваем пистоны, держащие эти жгутики проводов.
5. Расшплинтовываем шток педали тормоза (фото 7), сжав усики, вытаскиваем шплинт (фото 8). Головкой на 13 откручиваем 4 гайки крепления педального узла и вытаскиваем его. Чуть не забыл: над педальным узлом находится небольшой кронштейн, который не дает выйти педальному узлу. Головка на 10 , 2 болтика и проблема решена. Этот кронштейн лучше отщелкнуть от жгута и вытащить.
6. На блоке отопителя находится моторедуктор заслонок отопителя (фото 9). Выкручиваем 2 самореза и снимаем его, разъем естественно отщелкиваем.
7. Теперь можно вытащить и сам мотор (фото 10). Снимаем разъем, отгибаем защелку (фото 11) на кожухе мотора одновременно поворачивая мотор против часовой стрелки, вытаскиваем мотор.

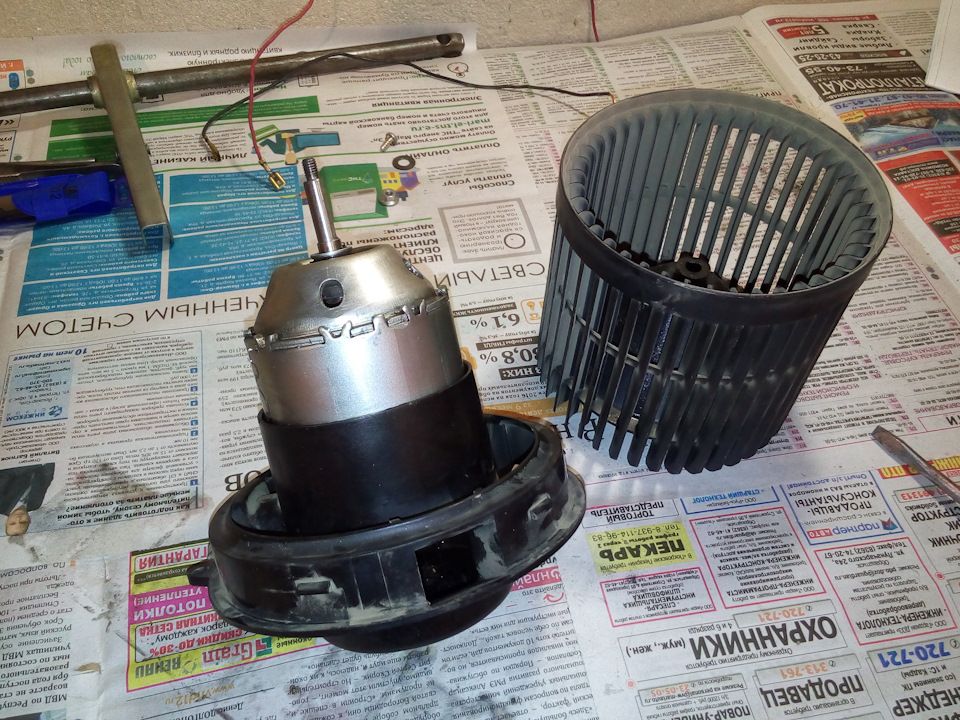

8. Разбираем мотор отопителя (фото 12). Откручиваем  гайку и снимаем крыльчатку. Выкрутив болтик на задней стенке, вытаскиваем электродвигатель из корпуса (напротив штекера электромотора в корпусе сделан воздуховод для вентиляции мотора, если туда засунуть отвертку и толкнуть мотор, то он выходит без проблем).
9. Результат вскрытия показал: ламели коллектора изношены настолько, что дальнейшая эксплуатация невозможна.
10. Новый мотор занял положенное для него место. Педали и все, что было снято для его замены вернулись на свои места.
11. Заводим авто, проверяем работу вентилятора во всех режимах.

Р.S   Шплинт при сборке необходимо смазать.
На этом замену вентилятора отопителя на Nissan x-trail закончили.
На все затратили порядка 4 часов, сэкономив на автосервисе.

фото 1

фото 2

фото 3

фото 4

фото 5

фото 6

фото 7

фото 8

фото 9

фото 10

фото 11

фото 12

Если Вас заинтересовала данная статья и Вам есть, что сказать (хорошее или не очень) оставте Свои комментарии ниже.
Буду очень признателен за Ваше участие в обсуждении статьи

Как поменять топливные форсунки (бензин)

«Газелистам» на заметку

Renault Scenic II “Секретный” блок предохранителей

Audi A6 Замена вентилятора отопителя

Опубликовано в рубрике ПРИМЕР ИЗ ПРАКТИКИ | Теги: ремонт своими руками

Ремонт моторчика

В зависимости от повреждения моторчик подвергается либо ремонту, либо полной замене. Бывает, что ремонт возможен, но не рационален: даже несмотря на то, что на разборке бывший в употреблении моторчик будет стоить гораздо дешевле, чем новый в магазине, покупка отдельных частей может обойтись довольно дорого, если их вообще удастся найти. В таких случаях моторчик печки меняют полностью.

В любом случае, состояние мотора отопителя оценивается после его снятия и очистки от пыли, которая скапливается и на корпусе, и под ним.

Перед тем, как приступать к ремонту, необходимо проверить:

• состояние втулки (или подшипника);
• наличие повреждений вентилятора;
• состояние проводки;
• проверка сопротивления на обмотке (и ротора, и статора);
• проверка состояния щеточного узла.

Заодно производится очистка воздуховодов, проверка работоспособности заслонок, переключателей и всех узлов.

Инструкция

Чтобы оценить состояние моторчика и важных узлов, необходимо снять крыльчатку – для этого потребуется ключ на 8 – и аккуратно достать моторчик из корпуса. При этом производится обязательная очистка от пыли. Проверка и замена щеток на Nissan Qashqai потребует снятия пластины щеткодержателя.

1. Сломанный вентилятор не ремонтируется, а меняется на новый.
2. Стертые щетки можно заменить, хотя это трудоемкий процесс, который лучше оставить профессионалам.
3. Если же стерт ротор (якорь) по которым ходят щетки, придется менять весь моторчик, ремонтировать старый бесполезно.
4. Сгоревшая обмотка также заканчивается полной заменой моторчика печки.
5. При необходимости замены подшипника разгибаются усики и устанавливается новая деталь. Подходящие артикулы: SNR608EE и SNR608ZZ.

Ремонт электродвигателя печки на Nissan Qashqai своими руками произвести вполне возможно. Как и замена моторчика отопителя, это дело кропотливое и не простое. Может быть, сделать все правильно не получится с первого раза, но глаза боятся, а руки делают, главное – их не опускать.
