Переделка печки уаз патриот

Дополнительный резистор

Отыскать на UAZ Hunter дополнительный резистор, из-за которого также может плохо работать печка, не сложно. Его устанавливают со стороны руля в подкапотном пространстве непосредственно на корпусе отопителя. Если возникли сложности, тогда найдите провода мотора печки, и двигайтесь по ним. На резистор выходит провод розового и коричневого цвета. Добраться до него не очень легко, но можно. В работе вам пригодится плоская отвёртка и ключ на 8.

Сначала отключите от аккумуляторной батареи минусовую клемму. Полностью снимать АКБ вовсе не обязательно,
Открутите 2 гайки, которые удерживают клеммы резистора. Их теперь также откиньте в сторону,
Открутите теперь ещё 2 винта. На них крепится непосредственно сам резистор и удерживается на корпусе печного оборудования автомобиля,
Резистор можно снять. Ремонту старое устройство не подлежит. Требуется обязательная замена.

В случае с проблемным резистором, из-за которого не работает печка на Hunter, решить всё своими силами не составит большого труда. Тут главное отыскать и добраться до резистора. Снять его довольно просто, а установка осуществляется просто в последовательности, обратной демонтажным работам. Даже начинающий автомобилист справится без особого труда.

Блок управления печкой в УАЗ

Управляющий модуль, которым оснащен отопитель, выглядит как набор регуляторов, которыми обеспечивается достижение определенной задачи по созданию требуемой комфортной температуры в салоне и потребной скорости воздушного потока.

В число функций блока входят следующие возможности:

Ручная или автоматическая установка режимов работы отопителя.
Способность к считыванию информации с температурного датчика, присутствующего непосредственно в салоне.
Наличие переключателя скоростных режимов вентилятора, с помощью которого можно задать оптимальные условия для работы узла.

Заметим, что максимум потребляемого тока вентилятором контура отопления достигает 14 Ампер. За подачу электропитания отвечает бортовая сеть УАЗ Патриот.

Как установить дополнительный отопитель салона для UAZ “Patriot”

Число регуляторов на блоке равно трем единицам. Само устройство является электронным узлом, что позволяет ему иметь возможность перепрограммирования путем подсоединения к компьютеру и «закачки» софта. Блок можно демонтировать, что весьма удобно при потребности в ремонтных работах или замене некоторых компонентов панели. Располагается модуль на центральной консоли.

Здесь видим модуль нового образца.

На фото ниже расположился блок со предыдущей модификацией панели.

Как промыть печку в УАЗ Патриоте?

Итак, если печка, ни в какую не работает, необходимо ее промыть. Довольно часто эффективность системы отопления снижается из-за засорения контура. Промывка необходима для удаления из магистралей и отопителя различного мусора.

Далее разберемся, как правильно промыть печку. Здесь отметим, что выполнить эту важную процедуру возможно без демонтажа устройства. К промывочному действию рекомендуется периодически склоняться, дабы избежать наступления такого момента, когда печка полностью не работает.

Итак, начинаем промывать.

Берем старую водяную помпу, которую подключаем к контуру путем присоединения к штуцерам, располагающимся на двигательном щите. Здесь потребуется применить сливной шланг.
Сначала промываем контур обычной водой. Для этого наполняем ведро жидкостью, куда помещаем указанную помпу

Запускаем насос и наблюдаем за процессом, обращая внимание на консистенцию жидкости, вытекающей из сливного шланга.
Для повышения эффективности промывочной процедуры рекомендуется воспользоваться очищающим средством, специально изготавливаемым для охлаждающих контуров авто.
По завершении промывки удаляем оставшуюся пену. Здесь поможет лимонная кислота. Берем 4 пакетика этого продукта, смешиваем с кипяченой водой и «прогоняем» по всему контуру таким же способом

Количество воды определяем самостоятельно.
Теперь наполняем емкость чистой водой и снова промываем систему.
Убедившись в чистоте контура (видим по консистенции сливающейся жидкости), заливаем в охлаждающую мотор систему антифриз в достаточном количестве и до требуемого уровня.

Берем 4 пакетика этого продукта, смешиваем с кипяченой водой и «прогоняем» по всему контуру таким же способом. Количество воды определяем самостоятельно.
Теперь наполняем емкость чистой водой и снова промываем систему.
Убедившись в чистоте контура (видим по консистенции сливающейся жидкости), заливаем в охлаждающую мотор систему антифриз в достаточном количестве и до требуемого уровня.

Блог про Уаз

Система вентиляции и отопления салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер очень проста и примитивна как по устройству, так и по принципу действия. Отопитель со своей простейшей системой распределения воздуха одновременно, тем или иным образом, участвует как в работе системы отопления, так и в работе системы вентиляции салона УАЗ.

Отопитель салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

Штатный отопитель автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер представляет собой крайне примитивную установку, состоящую из короба с заслонками, в котором находится радиатор, электродвигатель с крыльчаткой и дополнительное сопротивление.

Незамысловатая система распределения поступающего воздуха включает в себя воздухозаборник с механическим приводом управления, два сопла обдува ветрового стекла, два гофрированных шланга и заслонки короба отопителя.

На автомобилях Уаз Хантер, с 2010 года в конструкцию отопителя добавлен пластиковый короб, каталожный номер детали 3151-8101231, который устанавливается между лючком воздухозаборника и радиатором отопителя и предназначен для сбора и отведения дождевой воды попадающей в отопитель при открытой крышке лючка воздухозаборника.

Дождевая вода попадающая через лючок воздухозаборника в этот пластиковый короб сливается наружу через резиновый шланг проходящий к перегородке моторного отсека внутри салона.

А вода или конденсат изнутри отопителя сливается через второй резиновый шланг, находящийся в нижней части его корпуса и также выведенный в моторный отсек через отверстие в его перегородке.

Установка пластикового короба 3151-8101231 сильно понизила интенсивность поступающего в салон набегающего потока воздуха при движении автомобиля и ухудшила естественную вентиляцию, зато дождевая вода уже не попадает на горячий радиатор отопителя и не образует пара в салоне, который оседает изнутри на стеклах. Кроме того, этот короб препятствует попаданию непосредственно в отопитель, а через него и в салон, большей части пыли, песка и грязи.

Вентиляция салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

В автомобиле предусмотрена естественная и принудительная вентиляция. При естественной вентиляции воздух поступает в салон через открытые поворотные форточки или окна дверей. Во время движения автомобиля набегающий поток воздуха дополнительно поступает в кабину через воздухозаборник, установленный перед ветровым стеклом. Воздухозаборник открывается рычагом, установленным слева от отопителя.

При закрытых окнах и принудительной вентиляции, воздух в салон УАЗ нагнетается электровентилятором отопителя без его нагрева. Воздух проходит через воздухозаборник, отключенный радиатор отопителя, вентилятор и выходит в зону ног водителя и переднего пассажира, а также центральную часть салона к задним сиденьям. Кроме того, через гофрированные пластмассовые шланги воздух поступает в сопла обдува ветрового стекла.

Интенсивность принудительной вентиляции салона при закрытых окнах регулируется включением электродвигателя отопителя на один из режимов, а также регулировкой величины подъема крышки лючка воздухозаборника.

Практика показывает, что возможности штатной системы вентиляции при закрытых окнах очень ограничены и работает она не эффективно, нормальной циркуляции воздуха в салоне нет, что приводит к постоянному запотеванию стекол. Поэтому как и все в УАЗ, систему вентиляции желательно каким то образом доработать, один из вариантов такой доработки рассмотрен в этом материале.

Отопление салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

Салон УАЗ отапливается нагретым воздухом, поступающим внутрь также, как и при принудительной вентиляции, но уже при включенном радиаторе отопителя. Для регулировки потока горячей жидкости из системы охлаждения двигателя в радиатор отопителя служит кран, который установлен на головке блока цилиндров в автомобилях с двигателем УМЗ-417 и УМЗ-421, или расположен внутри на щитке передка со стороны переднего пассажира, в автомобилях с двигателем ЗМЗ-409.

В автомобилях Уаз Хантер с двигателем ЗМЗ-409, для упрощения процедуры управления краном отопителя можно установить для него систему дистанционного управления. Более подробно об этом в отдельном материале.

Особенности дополнительного обогревателя

Вторым отоплением может послужить любая печка, но желательно использовать помощнее, поэтому можно взять изделие, например, из автомобиля Газель. Установить доп отопление на внедорожник УАЗ Патриот можно как самостоятельно, для чего потребуются некоторые знания, так и с помощью ремонтной мастерской.

Так выглядит заводской отопитель

Второй обогрев позволяет обеспечивать в салоне внедорожника УАЗ Патриот не просто плюсовую температуру, но и не позволит пассажирам на заднем сидении замерзнуть. Такая вспомогательная печка устанавливается при следующих факторах:

если автомобиль УАЗ Патриот эксплуатируется преимущественно в регионах, где зимы особо суровые и температура воздуха достигает -20 градусов и ниже;
если при этом часто приходится пользоваться внедорожником;
в случае транспортирования детей, например, ежедневно в школу, садик и т.п.

Также водитель может установить второй обогреватель салона, если он ощущает, что штатная печка не справляется со своими функциями даже при незначительных снижениях температур. Что, правда, в таком случае, необходимо проверить исправность штатного отопителя, но — это уже другая история.

Функционирование и подключение

Если вы решились установить доп отопление в салон УАЗа, то следует знать, что подключать печки следует параллельно. Параллельное подключение основной и вспомогательной печки имеет следующие преимущества:

Протяжка шлангов по салону

Не создается дополнительной нагрузки на энергосистему автомобиля.
Имеется возможность управления устройствами независимо друг от друга при установке выключателя на дополнительное оборудование.
Две функционирующие печки позволят нагреть салон в считанные минуты.
Не потребуется переживать за пассажиров, которые едут на заднем сидении. Ведь теперь тепло будет поступать к ним снизу.

Использование еще одного отопителя имеет множество положительных моментов, а главное — обеспечивает комфорт в салоне в холодное время года.

При последовательной установке отопителей, в итоге получаем один недостаток — невозможность отключить одну из печек. Когда в салоне становится жарко, конечно же, следует отключить отопление, так как пересушивание воздуха опасно для организма.

Расположить доп печку рекомендуется в следующих местах: между передними сидениями; под передними сидениями. Все зависит от модели отопителя, который вы выберете для своего автомобиля УАЗ Патриот

Моделей «подседельных» отопителей в салон автомобиля множество, но важно учитывать не только производительность устройства, но и размеры

Таким образом, на внедорожник УАЗ Патриот можно установить обычный радиатор, который, возможно, у кого завалялся в гараже или же специальный отопитель со встроенным вентилятором. Рассмотрим особенности установки изделия.

Особенности монтажа

Установка доп обогревателя на внедорожник осуществляется поэтапно:

Выбор места размещения агрегата. Рекомендуется размещать доп обогреватель под передним сидением.
Производится разгерметизация системы охлаждения двигателя. Для этого необходимо слить тосол в специальную канистру.
Врезаться в основную систему отопления трубки второго отопителя. При этом следует предусмотреть, чтобы эти трубки не соприкасались с элементами двигателя, которые могут их расплавить.
В моторном щитке сверлятся два отверстия, через которые пропускаются шланги в салон.
Шланги обогревателя в салоне автомобиля прокладываются под обивкой пола.
Выводятся шланги под передним сидением. Желательно размещать устройство под пассажирским сидением.
Осуществляется закрепление проложенных шланг на доп отопителе. При этом обязательно необходимо воспользоваться хомутами.
Осуществляется установка отопителя салона и подключение к нему шлангов. После этого его необходимо закрепить под сидением.
Заливается в расширительный бачок, слитый предварительно тосол, но при этом потребуется больший объем охлаждающей жидкости.
Осуществляется продувка системы для удаления из нее воздуха.
Обязательно требуется установить и подключить к сети автомобиля выключатель вентилятора дополнительного обогревателя. Рекомендуем установить его на панели приборов. Установка выключателя осуществляется при снятой клемме минус с АКБ.

Конструктивные особенности вентилятора отопителя

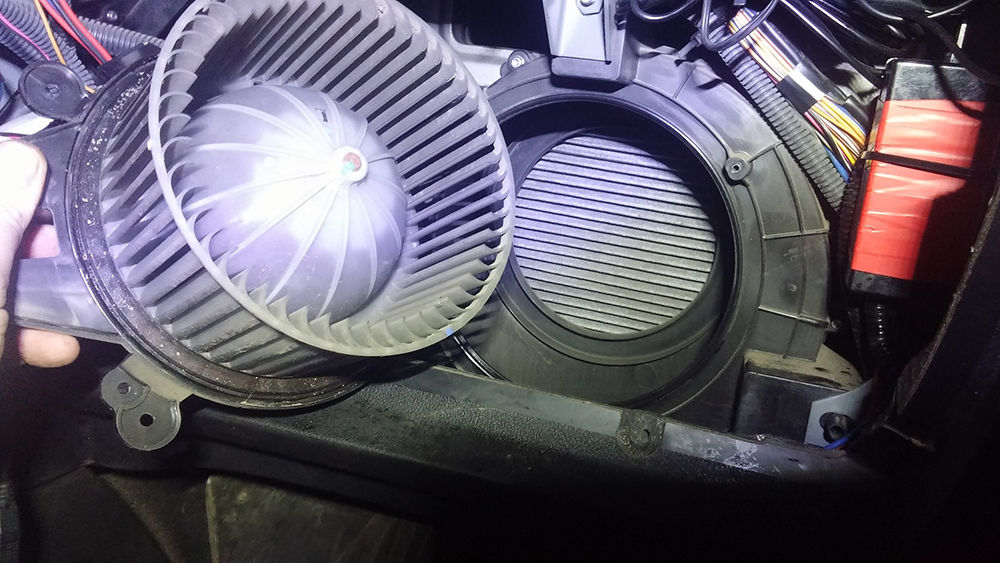

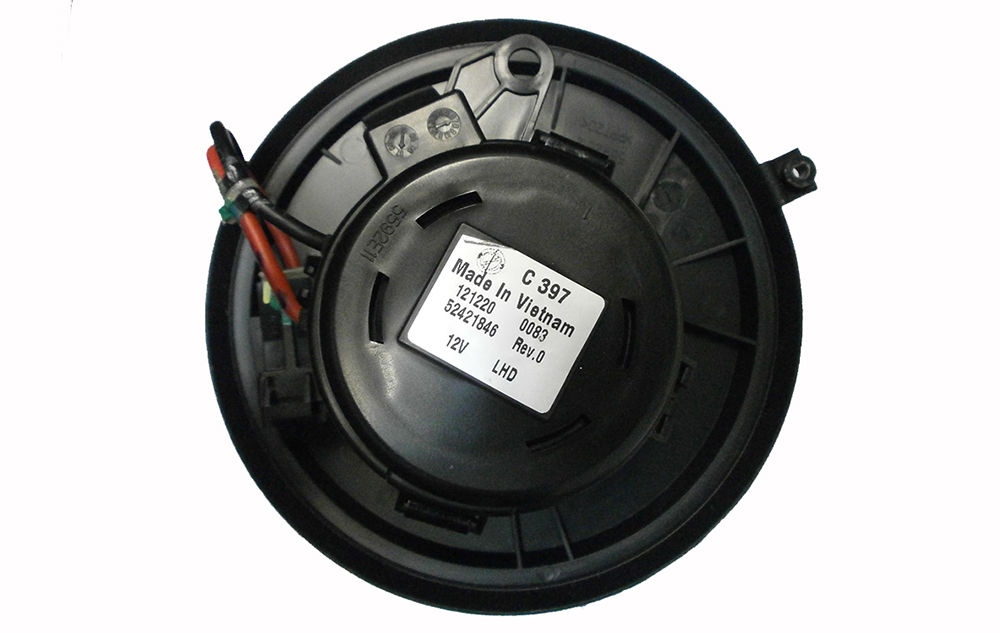

Как и большинство подобных устройств, вентилятор печки УВЗ Патриот конструктивно представляет собой два узла: собственно лопасти, предназначенные для нагнетания воздуха в магистраль, и электродвигатель, приводящего в движение лопасти. Сам же моторчик запитывается от бортовой сети внедорожника. Вентилятор является составной частью системы отопления салона автомобиля, запуск в работу которого производится посредством специального регулятора, расположенного в центральной части панели приборов.

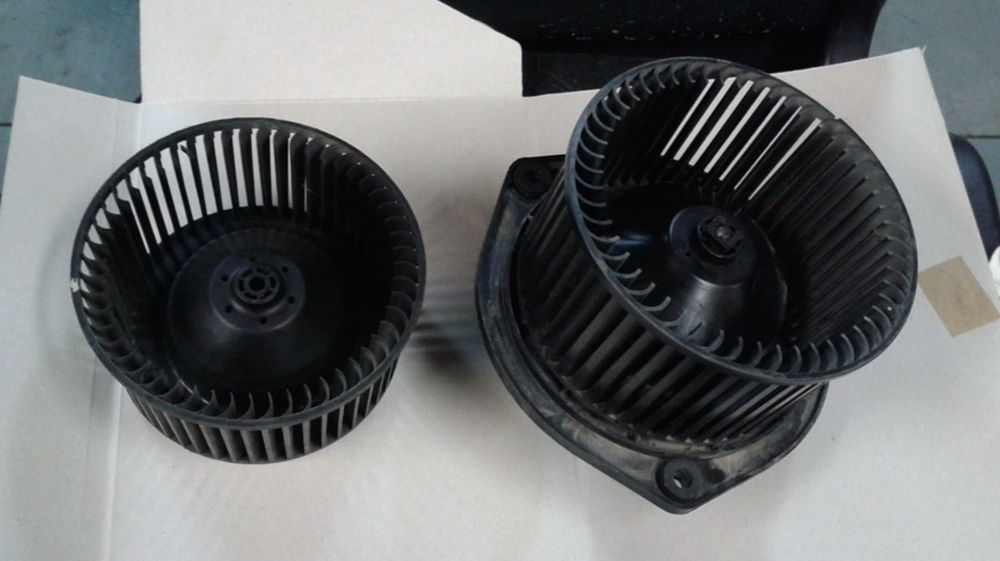

Лопасти вентилятора изготовлены из высокопрочного пластика, внешне напоминая турбину реактивного самолёта. Такая конструкция способствует формированию максимальной нагнетающей аэродинамической способности лопастей. Вероятность поломки этого узла достаточно низка, чего не скажешь об электромоторчике, раскручивающем лопасти вентилятора с большой скоростью. А поскольку выход из строя привода вентилятора грозит неработоспособностью всей системы отопления, замена вентилятора отопителя УАЗ Патриот – операция, которую должен уметь выполнять каждый владелец внедорожника.

Поскольку автомобиль эксплуатируется в далеко не идеальных условиях, на лопастях вентилятора со временем неизбежно накапливаются частички пыли и другого мусора (включая остатки насекомых), что приводит к повышению нагрузки на электродвигатель. Этот процесс сопровождается увеличением тока в электрической цепи моторчика, к его перегреву и повышению риска заклинивания. Принципиальная схема электрооборудования, отвечающего за функционирование вентилятора, включает следующие компоненты:

Генератор, являющийся основным источником выработки электроэнергии при заведённом силовом агрегате.
Аккумуляторная батарея, посредством которой запускается двигатель автомобиля. Система обогрева внедорожника может работать непосредственно от аккумулятора только ограниченное время при условии, что ключ зажигания находится во включённом положении. Поскольку мотор печки УАЗ Патриот является активным потребителем электроэнергии, его работа от АКБ будет способствовать быстрой разрядке последнего. По этой причине прогрев внедорожника после длительной стоянки не рекомендуется осуществлять напрямую – в этом случае, особенно в зимнее время, вы рискуете не завести сам мотор из-за севшего аккумулятора.
Замок зажигания.
Переключатель режимов работы отопителя, позволяющий плавно увеличивать/уменьшать количество оборотов электромоторчика, тем самым регулируя мощность воздушного потока, подаваемого в салон внедорожника.
Блок плавких предохранителей.
Резистор.
Электромоторчик.

Принцип работы системы отопления автомобиля достаточно прост: при включении печки на работающем двигателе генератор запускает моторчик вентилятора, который начинает нагнетать воздух в магистраль. Проходя через радиатор с нагретой охлаждающей жидкостью, воздух тоже прогревается и попадает на дефлекторы, обдувая салон.

Электродвигатель отопителя УАЗ Патриот считается одним из самых слабых звеньев этой цепочки – его ресурс, как показывает опыт эксплуатации внедорожника, составляет порядка тысячи часов работы

После наработки этого значения риск возникновения неисправностей резко возрастает, поэтому так важно знать основные причины неработоспособности моторчика, уметь их диагностировать и самостоятельно устранять. В принципе, замена привода вентилятора отопителя – процедура несложная, а вместо штатного электродвигателя допускается устанавливать мотор отопителя УАЗ Патриот Delphi или моторчик от Sanden – они полностью совместимы и по размерам, и по электрическим параметрам

Установка

Если вы решили установить отопитель самостоятельно, то, прежде всего, вам необходимо определить место установки. Его можно определить либо под пассажирским сиденьем, либо между передними сиденьями (штатная печка устанавливается именно между водительским и пассажирским сиденьем). Далее, нужно приобрести всё необходимое (шланги, хомуты, болты и др.). Когда всё приобретено, можно начинать. Предлагаем вам подробную инструкцию по установке печки своими силами:

Выбрать место и закрепить отопитель (для удобства работы можно демонтировать передние кресла).
Далее, необходимо слить охлаждающую жидкость из системы охлаждения двигателя.
Затем нужно подключить отопитель к системе охлаждения двигателя. Сделать это можно как при помощи трубок от Патриота в комплектации Лимитед (которые имеют ответвления для второй печки), так и соединившись при помощи тройника в подкапотном пространстве, с магистралью подачи ОЖ на основной отопитель.

при выборе первого варианта могут возникнуть сложности в приобретении трубок, поскольку отдельно они не продаются, а идут в сборе с климатической системой, приобрести их можно на «разборках»;
если выбрать вариант № 2, то необходимо вывести шланги под капот, разрезать алюминиевые трубки и подключить через тройник, последовательно со штатной печкой.

Для проводки магистралей по салону необходимо убрать обивку пола и проложить их так, чтобы они в процессе эксплуатации не перетирались и не перегибались. Для закрепления шлангов необходимо использовать пластиковые хомуты.
Далее, подключаем резиновые шланги к отопителю, используя для соединения хомуты.
Затем нужно подключить электропитание к новому агрегату. Для этого:

отключим автомобиль от электропитания (сняв клеммы с аккумулятора);
найдём в электропроводке свободный разъём и, проверив наличие в нём питания, подключимся к нему;
для удобства необходимо оборудовать печку своим отдельным выключателем и расположить его в удобном для вас месте.

Теперь можно приступить к заполнению системы охлаждения жидкостью (следует учесть, что при установке дополнительного потребителя жидкости потребуется больше) и удалить из системы весь воздух.
Перед тем как приступить к окончательной сборке отопителя, необходимо проверить все соединения на предмет протекания жидкости и работоспособности нового оборудования.
Далее, следует вернуть все демонтированные части на место.

Устройство системы охлаждения УАЗ 469

Радиатор является частью системы охлаждения двигателя. В УАЗ 469 используется закрытая жидкостная система с принудительной циркуляцией жидкости. Он заполняется мягкой пресной водой с небольшим содержанием соли или специальной жидкостью для охлаждения. В холодную погоду система заполняется антифризом.

Система охлаждения автомобиля УАЗ 469 при температуре до — 40 °С заполняется антифризом марки 40, при более низких температурах — марки 65

Обратите внимание, что антифриз ядовит. Температура двигателя внутреннего сгорания должна поддерживаться в диапазоне 80 … 90°C

Такой температурный режим снижает износ двигателя. Кроме того, повышается его экономическая эффективность и увеличивается срок службы.

Система охлаждения двигателя УАЗ 469 состоит из следующих компонентов и узлов:

1 — сливной край блока цилиндров;

2 — прокладка;

3 — головка блока цилиндров;

4 — открытие водораспределительной трубы;

5 — водораспределительная труба;

6 — термостат;

7 — выпускное отверстие;

8 — обходной канал;

9 — ротор;

10 — слив;

11 — вентилятор;

12 — радиатор;

13 — сливной кран радиатора;

14 — впускной патрубок;

15 — блок цилиндров;

16 — заливная горловина радиатора;

17 — шланг;

18 — пробка;

19 — расширительный бак;

20 — это «минимальная» отметка.

Температура двигателя поддерживается с помощью жалюзи и клапана подогрева радиатора. Жалюзи закрыты — температура повышается, поскольку поток поступающего воздуха блокируется. Если температура поднимается выше требуемых значений, жалюзи должны быть подняты.

Для контроля температуры охлаждающей жидкости имеется датчик, расположенный в кронштейне водяного насоса, и электрический индикатор на приборной панели. На приборной панели перед глазами водителя находится красный индикатор. Если температура охлаждающей жидкости повысится до 106…109°C, загорится контрольная лампа.

Температура охлаждающей жидкости может повышаться по следующим причинам:

низкий уровень охлаждающей жидкости в радиаторе;
Слабое натяжение ремня вентилятора;
Длительная эксплуатация автомобиля с опущенными жалюзи и закрытым клапаном отопителя радиатора.

Датчик контрольной лампы расположен в верхнем бачке радиатора. Если индикатор горит, немедленно устраните причину перегрева. Принудительная система охлаждения в автомобиле УАЗ 469 не работает самотеком. Охлаждающая жидкость — вода, зола, антифриз проталкивается и создает давление в системе охлаждения с помощью водяного насоса или помпы.

Водяной насос крепится кронштейном к двигателю внутреннего сгорания. Во время работы он приводится в движение натяжным ремнем. Ремень тянется от шкива коленчатого вала к шкиву водяного насоса. Когда двигатель работает, насос прокачивает охлаждающую жидкость через систему охлаждения.

Работающий двигатель всегда нагревается. Он нуждается в постоянном охлаждении

Важно всегда проверять состояние ремня привода водяного насоса. При малейших признаках износа замените ремень

В противном случае он сломается в дороге, и тогда вождение станет проблематичным.

Принцип действия

Охладитель радиатора УАЗ 469 функционирует как часть системы охлаждения следующим образом. Когда двигатель холодный, охлаждающая жидкость в системе находится в состоянии покоя. Термостат закрыт, водяной насос не пропускает жидкость через трубопроводы и седла. Следующий шаг — запуск холодного двигателя.

Водитель запускает двигатель, и все приходит в движение. Насос проталкивает охлаждающую жидкость через малое колесо, потому что термостат на пути жидкости к радиатору закрыт. Проще говоря, жидкость циркулирует только внутри двигателя — через водяную рубашку и насос. Так работает печка уаз 469.

Это делается для ускорения прогрева холодного двигателя зимой при отрицательных температурах окружающей среды. Далее — работающий двигатель прогревается все больше и больше. В конечном итоге температура внутри двигателя и самой охлаждающей жидкости достигает 70°C. В этот момент термостат открывается автоматически. Это устройство расположено в выпускном отверстии радиатора.

Когда патрубок открыт, охлаждающая жидкость поступает из водяной рубашки двигателя в радиатор. Теперь он циркулирует по большому кругу через радиатор и дополнительно охлаждается поступающим воздухом и вентилятором, установленным перед радиатором.

Это происходит в разгар лета. Зимой термостат может не открываться весь день, даже если автомобиль эксплуатируется весь день. Температура воздуха снаружи просто не позволяет охлаждающей жидкости нагреваться выше 60°C. Это нормальный режим работы автомобиля и двигателя.
