Печка уаз патриот: плохо греет, как включить

Критерии выбора радиатора печки

Чтобы отопитель салона работал более эффективно, можно произвести его замену на более мощное устройство. Как вариант, для этой цели можно использовать налоги от ВАЗ, но данный вариант подразумевает переделку конструкции, в частности, крана. Также есть вариант установить в заднюю часть салона дополнительную печку, это позволит более быстро и эффективно прогреть автомобиль.

Выбор устройств не особо большой, при покупке следует руководствоваться своими финансовыми возможностями, а также предпочтениями:

отопительное устройство КИТБ;
печки НАМИ-4 или НАМИ-7,
радиатора АвтоВАЗ.

По мнению многих специалистов, наиболее оптимальным вариантом будет установка печки НАМИ-4 на УАЗ, функционирующий на газу. При этом мощность отопительного узла должна составлять 2-4 кВт. Основным преимуществом печки НАМИ является автономная поддержка заданной температуры в салоне авто

. Что касается недостатков — то это сложность установки (автор видео — канал Difen Difen).

От: admin

Эта тема закрыта для публикации ответов.

Особенности монтажа дополнительной печки на УАЗ Патриот

Любой отопитель салона состоит из четырёх частей: радиатора, вентилятора, системы воздуховодов и блока управления. Обычно под печкой понимают именно теплообменник. В качестве второго радиатора и вентилятора можно взять любой – штатного места для них всё равно нет, но желательно, чтобы дополнительный отопитель был помощнее, и при этом не обладал слишком большими габаритами. Частенько для этих целей используют печку Газели – она обеспечивает комфортные условия пребывания во внедорожнике в задней его части практически при любом морозе. В тех регионах, где столбик термометра зимой регулярно опускается ниже отметки минус 20, такое переоборудование просто необходимо, независимо от того, часто используется автомобиль или время от времени. Впрочем, и для более мягкого климата средних широт присутствие доп. печки будет востребованным, если, к примеру, машина используется для ежедневной доставки детей в школу/детсад и обратно. В конце концов, если вы просто неудовлетворены работой штатного отопителя, вам никто не запрещает улучшить его за счет наращивания суммарной мощности печки и перераспределения излишков тепла в заднюю часть внедорожника.

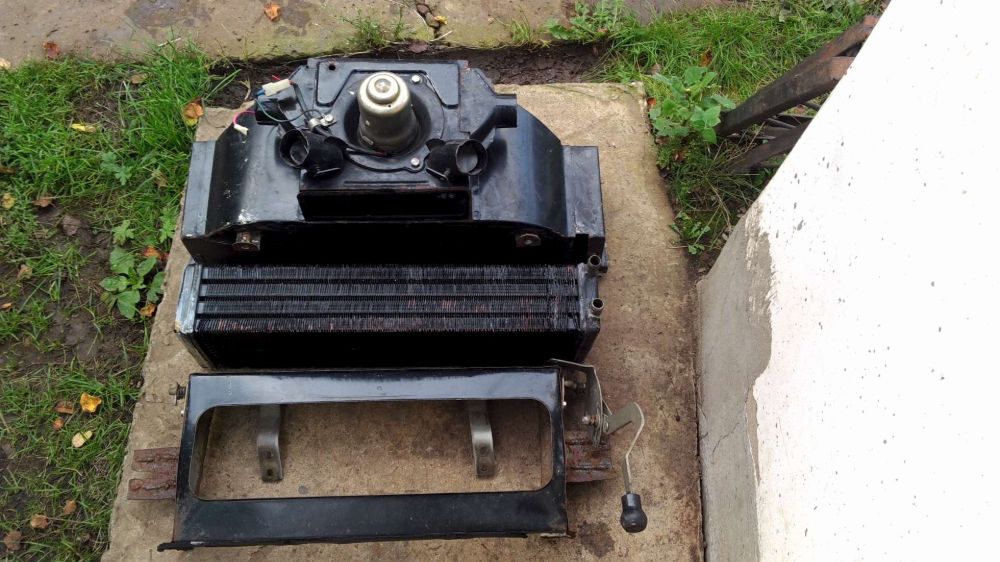

Особенности конструкции штатной печки УАЗ 452

Большинство владельцев «буханки» отмечают, что при температуре до минус 5 градусов в салоне автомобиля вполне терпимо. Но, к сожалению, на большей части территории России зимы не настолько мягки. И хотя температурные рекорды в последние годы касаются только максимумов, морозы за тридцать по-прежнему не редкость, а при таких условиях в УАЗе можно ездить разве что в перчатках.

Рассмотрим основные конструктивные недоработки, которые и являются причиной недостаточной эффективности работы штатной печки:

достаточно большие технологические зазоры некоторых кузовных деталей (особенно это касается автомобилей первых поколения). Проблема обычно устраняется посредством проведения теплоизоляционных работ;
невысокая производительность радиатора отопителя УАЗ 452. Согласно данным производителя – порядка 4 кВт, но это сомнительные цифры: согласно санитарным нормам, 2 киловатт достаточно для обогрева помещения в 20 кв. метров. И хотя автомобиль – не квартира, особенно «буханка» (см. пункт выше), скорее всего, реальные цифры намного меньше. Впрочем, у медных радиаторов при одинаковых размерах этот показатель выше, чем у алюминиевых собратьев. В любом случае из-за просторного салона УАЗ 452 мощности родной печки не хватает – задние пассажиры будут постоянно мёрзнуть;
мощность моторчика отопителя. У штатного электродвигателя это 25 Вт. Такой показатель позволяет нагнетать в салон порядка 150 кубометров воздуха в час. Это для такой большой машины немного. Тот же мотор НАМИ-2 при мощности 95 Вт обеспечивает втрое большую производительность.

Если учесть, что штатный вентилятор весьма шумный, то идея заменить его на более производительный и тихий приходит в голову обладателям машины едва ли не в первую очередь.

Отметим также, что система вентиляции УАЗ 452 не имеет функции рециркуляции воздуха. И хотя им пользуются нечасто, в некоторых случаях переход на этот режим предоставляет немало преимуществ. Так что при модернизации печки желательно учитывать и этот фактор, а также возможность встроить в систему салонный фильтр.

Регуляторы управления отопителем

Как и на большинстве других легковых автомобилей, отопительное устройство УАЗ Патриот представляет собой систему отопления салона так называемого жидкостного типа, предполагающего совмещение отопителя с системой охлаждения транспортного средства. Устройство отопителя УАЗ Патриот 2007 года полностью повторяло конструкцию печки предшественника – УАЗ-31622, но уже в следующем году автомобиль получил кондиционер и модифицированную систему отопления.

Её основным узлом стал радиатор печки, смонтированный под центральной консолью и заключённый в пластиковый корпус достаточно сложной геометрии. Связь между системами охлаждения и отопления осуществляется посредством резиновых шлангов, в качестве разделительных элементов используются заслонки и кран.

В состав теплообменника включён центробежный вентилятор, который может функционировать в различных режимах. Именно вентилятор ответственен за доставку воздуха в теплообменник, а также за вывод уже нагретого воздуха в салон, для чего в нём предусмотрены специальные воздуховоды. После остывания в радиаторе антифриз поступает с систему охлаждения через выводящий шланг, замыкая цикл работы печки.

Читать далее: Как обклеить машину антигравийной пленкой — советы и рекомендации

Как видим, схема конструкции печки достаточно проста. Отметим, что для облегчения прогона охлаждающей жидкости по охлаждающей системе силового агрегата автомобиля используется электронасос, благодаря которому тёплый воздух начинает подаваться в салон УАЗ Патриот уже через несколько минут после запуска двигателя.

Недостаток использования подобной схемы системы отопления – невозможность функционирования при выключенном моторе – во время стоянки автомобиля, чтобы прогревать салон, приходится периодически запускать ДВС. Отметим, что устройство отопителя Патриота 2009 г с кондеем предполагает наличие только одного обогревателя, но некоторые комплектации имели две печки.

Забор поступающего извне в салон внедорожника воздуха осуществляется с помощью нагнетающего вентилятора через воздухозаборник. Перед тем как попасть в отопитель, воздух проходит через радиатор системы охлаждения, где нагревается и следует в салон через фильтр очистки. В зависимости от положения регулятора, этот поток воздуха, попадая на отопители, либо остывает, либо нагревается.

Для регулирования воздушного потока в вертикальном/горизонтальном направлениях дефлекторы имеют шторки, которые можно поворачивать в нужную сторону на требуемый угол. Есть такие дефлекторы и на заднем отопителе. Если в машине задний ряд сидений пустой, дополнительную печку можно отключить, что позволит немного разгрузить двигатель – для этого имеется специальная кнопка.

Устройство отопителя УАЗ Патриот с новой панелью включает три регулятора, расположенных в центральной области панели приборов. С их помощью можно осуществлять регулировку параметров обогрева салона внедорожника. Назначение первого регулятора – изменять температуру потока воздуха, направляемого в салон. Переключатель имеет следующие режимы:

максимальное охлаждение, используемое летом, когда температура вне автомобиля поднимается выше 25 градусов;
нормальное охлаждение, предназначенное для обеспечения комфортного обдува при температуре за бортом 15 – 25 градусов;
режим вентиляции используется преимущественно в межсезонье и предназначен для обеспечения прохладной температуры в салоне;
нормальный обогрев, применяемый, когда столбик термометра вне автомобиля опускается ниже нуля;
максимальный обогрев используется, когда на улице мороз (минус 10 градусов и ниже);
режим обдува стёкол предназначен для устранения запотеваний лобового и боковых стёкол.

Назначение второго регулятора – обеспечение требуемого направления обдува. Имеет следующие режимы:

обдув центральной области салона внедорожника;
подача тёплого/холодного потока воздуха в нижнюю/центральную часть автомобиля;
обдув только нижней половины салона;
направление потока воздуха в нижнюю область салона и одновременно на стёкла;
подача нагретого воздуха на боковые/лобовое стекло для исключения их запотевания.

Замена оборудования

Если вы решили самостоятельно заменить отопитель, следует предварительно познакомиться со схемой печки УАЗ Буханки для подключения электрической составляющей. Монтировать само оборудование, закрепив его в условном подкапотном пространстве, расположенном внутри машины, не сложно. Но и тут следует придерживаться определённых правил и рекомендаций. Процесс будет рассмотреть на примере использования оборудования НАМИ, который отличается лучшей производительностью, а также может похвастаться наличием салонного фильтра, чего в штатном отопителе Буханки нет.

Первым делом из системы нужно слить антифриз, а также отключить всю имеющуюся проводку. Чтобы было проще осуществлять обратную сборку и подключение, все свои шаги можно записывать или маркировать провода, патрубки и шланги;
От щитка требуется отсоединить консоль, затем убрать отопительный узел, снять лючок воздухозаборника, удалить уплотнитель и тщательно прочистить все имеющиеся открывшиеся выемки;
Сделайте замеры под воздушный фильтр, приложив его корпус к поверхности. Далее выполните несколько крепёжных отверстий. Только не используйте сверло диаметром больше 3,2 миллиметров;
На место установки нанесите слой качественного автомобильного универсального герметика, который устойчив к влаге и резким температурным перепадам. Слой делайте достаточно большой. Установите корпус фильтра и зафиксируйте его. Сам фильтр уже можно вставить в своё посадочное гнездо;

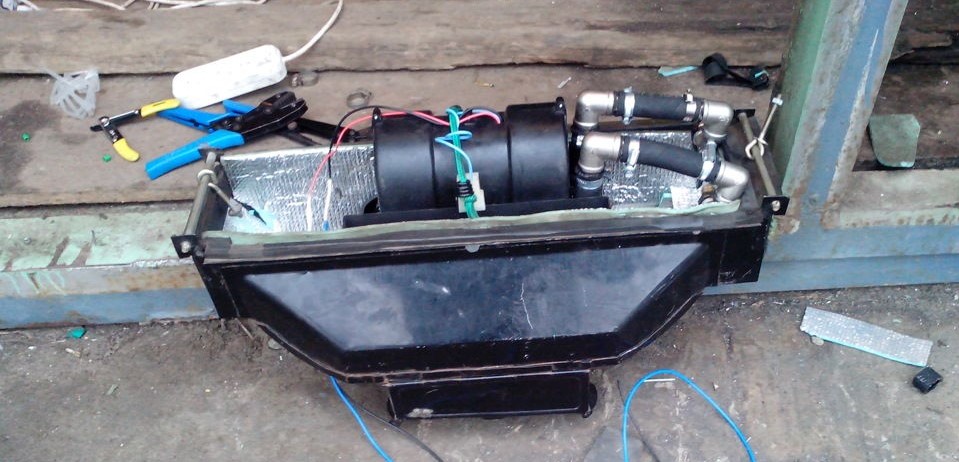

В салон монтируется новый отопитель. Фиксируется он с помощью шпилек, гаек и болтом М6. Закрепите всё максимально надёжно;
Затем устанавливается консоль, на саморезах монтируется вся конструкция;
Потом можно приступать к подключению тяги управления и её фиксации;
Подключите все патрубки, по которым проходит антифриз. Для надёжности их рекомендуется стянуть хомутами;
Не забудьте о каналах, которые позволяют обдувать стёкла, избегая их запотевания в процессе эксплуатации автомобиля в условиях повышенной влажности или осадков. Обдув стёкол должен быть на каждой машине. Будь то Мерседес последнего поколения или старая добрая Буханочка производства УАЗ;
Завершается установка подключением электрической составляющей. Здесь есть своя схема соединения, которую стоит рассмотреть отдельно.

В действительности нет ничего особо сложного в том, чтобы на Буханке поменять штатную отопительную систему, и установить на место старой печки более эффективное и производительное оборудование.

Электрическая схема подключения

Система не сможет работать и отапливать вашу Буханку, если не получит питание. Для подключения существует особая схема. Действуя последовательно и аккуратно, вы сумеете без посторонней помощи запитать новую печку и насладиться эффективной работой отопителя.

Для начала выберите место для размещения массы. За массу отвечает чёрный провод. Фиксируется она на любой удобной для вас металлической поверхности. Лучше всего делать массу на кузове;
Следующим идёт плюсовой провод. При его подключении предварительно отключите минус с аккумуляторной батареи, чтобы машина не находилась под напряжением в процессе выполнения работ;
Плюс рекомендуется заключить в гофрированную оболочку. Затем провод протягивается к предохранительному блоку, то есть к колодке на Буханке;
Учтите, на автомобиле в его колодке есть 4 предохранителя. Последний, то есть четвёртый, находится под напряжением постоянно. Подключаться следует к любому из первых трёх. Только делайте подключение сверху, перед штатным предохранителем в колодке;
В принципе на этом подключение электросхемы можно считать завершённым. Обязательно предварительно проверьте работоспособность печного оборудования.

Можно с уверенностью говорить о том, что используемая на автомобилях УАЗ Буханка отопительная система имеет достаточно простую конструкцию и схему. Потому у бывалых автомобилистов, привыкших заниматься обслуживанием, ремонтом и некоторыми доработками своими руками, никаких проблем с пониманием отопителя Буханки возникнуть не должно

Но крайне важно постоянно следить за её работоспособность, проводить профилактические мероприятия, контролировать состояние и количество жидкости охлаждения. Особенно внимательно наблюдайте за наиболее слабыми местами печки

К ним сами владельцы Буханок относят штатные краники. Кран часто закисает, заклинивает и даёт течь. Связано это с длительным простоем краника, который водители попросту забывают периодически открывать сугубо с профилактической целью.

Бортовой журнал УАЗ 315195 2008 (2008 г.)

Эксплуатация: Отопитель салона

Система отопления почти штатная. Когда-то поменял шланги местами, теперь возвращены как было: подача на отопитель к нижнему патрубку, возврат с отопителя через верхний патрубок. Установлена дополнительная электрическая помпа в ветвь отопителя (чтобы в сильные морозы прогонять жидкость, иначе очень долго не проходит).

Сегодня температура окружающего воздуха около -10 гр за термометром за окном дома. На стоящем прогретом в течение этак получаса авто:

1. При работающем вентиляторе отопителя и отключенной дополнительной помпе температура охлаждающей жидкости 74-75 гр. (термостат на 80 гр.). Температура воздуха на выходе из отопителя около 45 гр.

2. При работающем вентиляторе отопителя и включении дополнительной помпы температура охлаждающей жидкости падает до 67-68 гр. Температура воздуха на выходе из отопителя снижается до 40 гр. Примерно, долго не выжидал замеры. Перестала активно двигаться метка термометра.

3. На наружном воздухе дождался отметки термометра до -5 гр. Далее очень медленно опускалась. Математика и физика.

Т.е. грубо отопитель прогревает воздух примерно на 50 градусов. Все это грубо в нескольких стадиях (не дождавшись окончания замеров. плюс смешивание выходящего воздуха с холодным из салона на выходе из отопителя).

4. При отключенной дополнительной помпе, при включении второй (высшей) скорости вентилятора температура на выходе особо не поменялось. Цветной столб термометра не побежал заметно куда-то вниз. Я ожидал, что температура заметно, существенно начнет снижаться. Вед чем больше скорость прогона воздуха, тем меньше его единица успевает нагреться через тот же путь того же отопителя.

Теперь следующее. При предыдущей системе подключения отопителя (подача к верхнему патрубку, возврат с нижнего) температура охлаждающей жидкости была на уровне 76 градусов. Только в сильные морозы (этак ниже -20, что в эту зиму пока и не было) температуру показывало 72-73 гр. В чем разница — для меня изначально была загадкой. Теперь я все такие это связываю со сменой подключения отопителя. Причину в замене охлаждающей жидкости я конечно не исключаю, что у не параметры теплоемкости и теплоотдачи иные, но датчик стоит на выходе из блока ДВС перед термостатом. И его температура определяется положением термостата (т.е. получается термостат меньше открыт, а это значит лучшая теплоотводящая способность ОЖ — меньше ее нужно проводить через радиатор). А по схеме подключения: система стала обратного потока ОЖ по отношению к нагреваемому воздуху. При обратной подаче теплоносителя КПД теплообмена лучше. В отопителе ОЖ охлаждается сильнее, ну а в зоне помпы теплопередачей влияет на датчик.

Ну как объяснить, то бортовой компьютер и штатный указатель температуры ОЖ показывает снижение температуры по указателю при включении дополнительной помпы аж на 5 гр.?

А как связано понижение температуры нагреваемого воздуха при включении доп. помпы? Тоже почти на 5 гр. Или это связано с тем, что выход на отопитель расположен не в самой верхней, самой «горячей» точке, а где-то по середине нагревающего элемента? Т.е. помпа больше захватывает ОЖ из части зоны, в этой зоне ОЖ не успевает прогреться до температуры регулирования, и естественно меньшая температура теплоносителя меньше нагревает воздух? Судя выходу из блока ДВС на отопитель, выход расположен даже не по верхнему срезу блока (где прокладка блока стоит).

Хотя при выключении двигателя (летом) и включении доп. помпы, то воздух из отопителя после нескольких секунд явно становится жгучее.

Я уж не думаю, что тепловая мощность отопителя выше тепловой мощности радиатора, чтобы забирать «излишек» теплоты на себя.

Еще добавлю. До перестановки шлангов (когда подача к верхнему патрубку) на штатную схему летом, на ходу при отключении вентиляции воздух из отопителя шел немного теплый, ощутимо теплый. При включении обдува. температура снижалась. Полагаю теплопроводность достаточно, чтобы без протока теплота по шлангу доходила до отопителя (крана на пути нет).

голоса

Рейтинг статьи

Причины неисправностей

Для начала следует разобраться, почему может плохо греть печка на UAZ Hunter. Многое зависит от того, как именно проявляются симптомы неполадок. У некоторых печка вроде работает, но дует откровенно слабо, даёт недостаточно горячий воздух, чего объективно не хватает для обогрева пассажиров. В других ситуациях печка попросту дует холодным, и никакие регулировки и манипуляции со стороны салона не помогают изменить температуру. Но бывает и так, что отопитель перестаёт функционировать вообще. Печка не включается, вентилятор не вращает, и тёплый воздух не проникает внутрь салона. Источниками неприятностей такого плана могут выступать различные элементы отопления в UAZ Hunter. Искать причину нужно среди таких компонентов:

термостат,
дополнительный резистор,
электровентилятор,
радиатор,
краник печки и пр.

Прежде чем разбирать часть автомобиля, пытаясь отыскать и заменить тот или иной элемент, начать рекомендуется с банальной проверки плавких предохранителей, а также целостности проводки и работоспособности самого регулятора печки. Дело всё в том, что предохранитель может сгореть в связи с коротким замыканием или резкой кратковременной перегрузкой, которая не связана с серьёзной поломкой. А поскольку предохранитель не даёт печке получать питание, работать она не сможет. Также нельзя исключать обрыв проводки и нарушение контактов. По возможности рекомендуется проверить состояние доступной без серьёзных демонтажных работ проводов и контактов. При необходимости зачистите их, замените часть проводки и повторите попытку запуска.

Ещё одной достаточно банальной, но при этом весьма распространённой причиной считается недостаток жидкости охлаждения в системе отопления. Проверить это можно через расширительный бачок. Если уровень низкий, долейте недостающее количество и проверьте, будет ли теперь печка на Hunter работать хорошо. Нормой считается, когда уровень располагается на 3-4 сантиметра выше, чем метка Min на расширительном бачке. Если охлаждающая жидкость быстро расходуется, наверняка где-то произошла утечка. Нужно проверить состояние патрубков и герметичность самого расширительного бачка. Течь может образоваться и в более труднодоступных местах, где без демонтажа уже не обойтись.

Помимо неисправностей, печка может плохо работать из-за своих конструктивных особенностей. Все владельца UAZ Hunter признают, что изначально на машине стоит откровенно слабый отопитель со своими заводскими недостатками. Наиболее эффективным решением проблемы считается замена печки на более производительный аналог. Но можно также обойтись некоторыми доработками, о которых вы сможете узнать из этого материала.

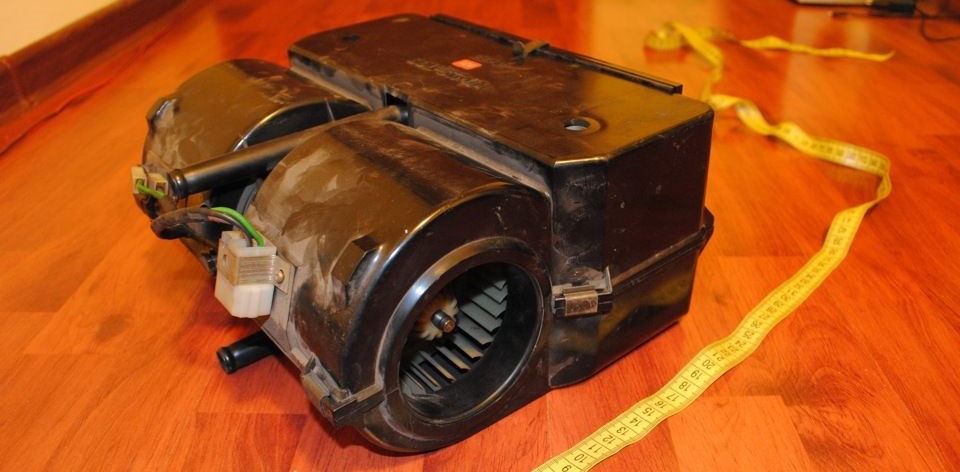

Какую печку выбрать

Это один из основополагающих вопросов при выполнении такого тюнинга. Дело в том, что на УАЗе вполне достаточно места для выполнения множества различных манипуляций, так что, например, если понравившаяся печка от иномарки на УАЗ не встаёт из-за несовпадения размеров или способов подключения патрубков, проблему в целом можно решить. На других автомобилях подобных возможностей на порядок меньше в силу высокой компактности расположения узлов и агрегатов как в моторном отсеке, так и под торпедой.

Дополнительная печка УАЗ 469

Поскольку отечественный автопром ориентирован, прежде всего, на продукцию Волжского автозавода, не удивительно, что многие пытаются приспособить отопитель от ВАЗ. Но здесь имеются свои нюансы. Печка от классики здесь явно не годится, печка от Нивы Шевроле, демонстрирующая неплохие эксплуатационные характеристики, неприемлема из-за различия между углами выхода штуцеров патрубков – на них практически невозможно надеть шланги. Так что наиболее реальный способ установки печки на УАЗ от ВАЗ – использование отопителя «Калины», хотя и в этом случае потребуется немалое количество переделок.

Печка от Волги на УАЗ тоже не станет, но многие автовладельцы устанавливают волговскую крыльчатку вместо родной вместе с дополнительным моторчиком, и уверяют, что в салоне – настоящие тропики. Так это или нет, такой вариант модернизации системы отопления можно назвать половинчатым, и он удовлетворит далеко не всех.

То же самое можно сказать об установке печка КАМАЗ на УАЗ – слишком много переделок, но многие модернизируют штатный отопитель, заменяя родные улитки от передней печки на камазовские. В этом случае при минимуме работы получается довольно неплохой выхлоп, по крайней мере, жалобы на запотевание лобового стекла остаются в прошлом.

Один из самых экзотических вариантов – установка печки ЗАЗ на УАЗ. Находятся умельцы, для которых автономный отопитель – идеальный вариант по многим причинам (особенно он обожаем любителями ночной рыбалки). Разумеется, переделок здесь потребуется масса, и недостатков не в пример больше, от банального расхода бензина до слишком громкой работы. Но главная проблема – это ненадёжность конструкции, особенно в случае самостоятельной установки. Да и технически грамотных автомобилистов, способных на выполнение такого тюнинга, насчитывается ничтожное количество.

Основная масса ищет печки, которыми можно заменить штатную с минимальными доработками. В этом отношении у печки НАМИ 4 практически нет конкурентов.

Доработка штатного отопителя УАЗ 469

Неисправна помпа двигателя

Помпа, это по сути механический (бывает и электрический) насос двигателя, который качает горячую жидкость по системе. То есть из блока силового агрегата, по патрубкам и далее в радиаторы, для охлаждения. А в нашем случае и для обогрева салона.

Представляет из себя «крыльчатку» которая вставлена в металлический цилиндр, через который проходит жидкость. Крыльчатка вращается, тем самым проталкивает антифриз (ТОСОЛ) по системе. Если бы помпы не было, то охлаждение мотора было бы крайне не эффективным, он бы быстро перегрелся.

Очень часто помпа приводится в движении при помощи ременной передачи от коленчатого вала силового агрегата.

Основные поломки такие:

Бывает рвет ремень от коленвала, помпа не вращается и не гоняет «охлаждайку» по системе. Соответственно печка не греет. Однако и силовой агрегат будет перегреваться.
Клинит саму помпу. Она не вращается, либо не вращается внутренняя часть «крыльчатка».
Съедает внутреннюю часть. Из-за «хренового» качества металла внутренняя крыльчатка может быть съедена агрессивными тосолами или антифризами. Поэтому чисто физически шкив помпы вращается, но жидкость по системе качается очень плохо. Опять же печка не греет.

При всех причинах помпу нужно менять. Сразу скажу первыми «звоночками» может быть – посвистывание в подкапотном пространстве, горячий шланг до помпы или печки, но холодный после.

Демонтажные работы

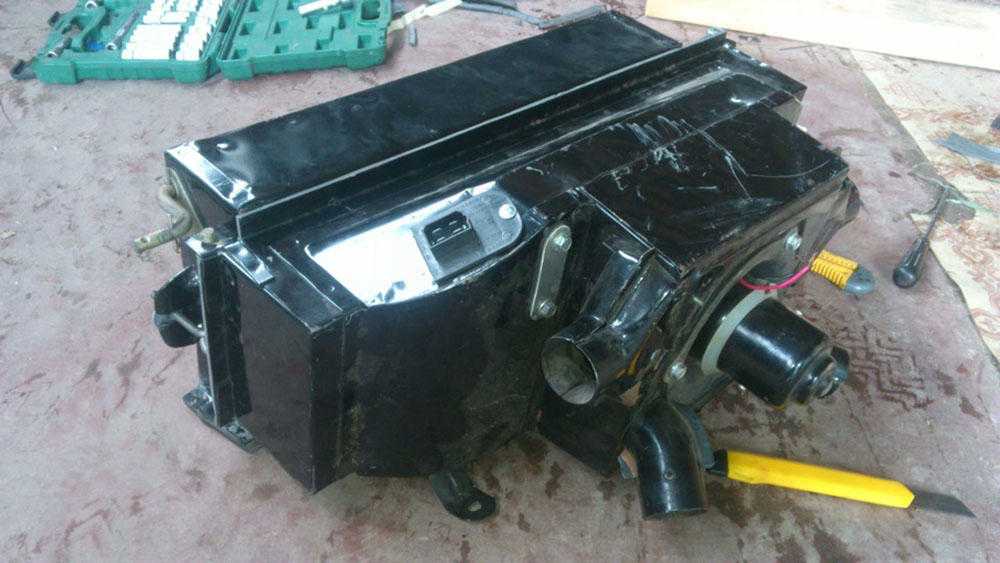

Начинать следует с того, как снять печку на УАЗ Буханка. Процедура не самая простая, но многие автолюбители прекрасно справляются с поставленной задачей своими руками. Здесь потребуется придерживаться определённой последовательности, действовать аккуратно и просто не спешить. Иначе рискуете сломать то, что вам ещё пригодится на вашей Буханке.

Первым делом требуется избавиться от имеющегося тосола или антифриза в печке. Чтобы сделать это, в нижней точке кронштейна фиксации подводящих к печке патрубков нужно открутить сливную пробку. Заранее подготовьте пустую ёмкость для слива,
Остальная охлаждающая жидкость сливается через систему охлаждения. На современных радиаторах, устанавливаемых на Буханку, сливной кран может отсутствовать. Тогда придётся осуществлять слив путём отсоединения нижнего патрубка на радиаторе. Под него также подставьте тару,
Фиксация штатного буханочного отопителя осуществляется путём применения 4 болтов типа М6. Для их откручивания вам потребуется обычный гаечный ключ 10 размера,
Конструкторы далеко не всё продумали идеально, потому самостоятельно открутить эти болты будет проблематично. На закладных гайках здесь очевидно сэкономили. Потому требуется держать с одной стороны, а крутить с другой. Решением может стать помощь товарища, либо использование подручного приспособления для защиты от проворачивания,
Когда вам удастся открутить крепёжные болты штатного отопителя, можно также снять на дополнительной панели кнопки. В принципе и саму панель убирайте, поскольку в комплекте с новой печкой идёт всё необходимое. Плюс в процессе обратной установки она будет мешать. Даже если панель планируете ставить ту же, временно её лучше демонтировать,
От отопителя следует отключить разъём, отвечающий за питание. Также снимается дополнительное сопротивление, поскольку в дальнейшем оно не понадобится,
Отключите все патрубки подачи жидкости охлаждения, после чего штатный отопитель наконец-то можно будет полностью извлечь из Буханки,
Не забудьте также демонтировать устройство, предназначенное для управления вашим воздухозаборником. Аналогично избавьтесь от заслонок.

На этом демонтажный этап работы по замене и подключению новой печки для УАЗ Буханка можно считать завершёнными. Далее вам предстоит установка нового оборудования для создания более эффективной системы отопления в салоне автомобиля. Пока вы не начали, рекомендуем дополнительно очистить все доступные участки от возможных загрязнений, обработать металлические поверхности антикоррозийными составами, зачастить ржавчину там, где она уже успела появиться. Профилактические работы лишь продлят срок службы не только отопления, но и всего автомобиля.

Конструктивные особенности устройства

Автомобиль УАЗ Патриот впервые с конвейера сошел в 2005 году и именно с того момента модели до 2012 года выпуска оснащались одним отопителем. С 2012 года, когда Патриот получил серьезные модернизации, в салон также была добавлена еще одна печка, так называемая задняя. Она позволяла осуществлять обогрев внутренней части салона преимущественно для пассажиров, сидящих на заднем сидении.

Передняя печка не полностью справлялась с функцией отопления салона, поэтому в сильные морозы пассажирам, сидящим сзади, приходилось мерзнуть. А вот водителю и пассажиру на переднем сиденье было довольно комфортно. Вторая или задняя печка на внедорожнике УАЗ Патриот получила размещение между передними сидениями, а воздух из нее подается прямиком в заднюю часть салона. Это позволило сделать внедорожник УАЗ Патриот намного комфортабельнее.

Многие владельцы Патриотов до 2012 года выпуска укомплектовывают свои внедорожники дополнительной печкой самостоятельно. Печки на внедорожнике радиаторного типа, а источником подачи тепла является антифриз(тосол), поступающий из системы охлаждения двигателя автомобиля. Такой вариант отопителей является самым продуктивным и экономным, ведь КПД такой системы достигает 93%.

Рассмотрим, какие же основные виды неисправностей передней и задней печки могут появиться на внедорожнике, почему они возникают и как с ними бороться.

Электромоторчик печки

Когда печка перестаёт работать вовсе, но предохранители целые и проводка находится в отличном состоянии, наверняка причина будет крыться в вышедшем из строя электровентиляторе отопителя UAZ Hunter. Снимать его потребуется через салон со стороны ног переднего пассажира. Ничего сложного в такой процедуре нет, поскольку инженеры UAZ не стали слишком далеко прятать электровентилятор. Вся задача по снятию и замене электромоторчика отопителя на Hunter сводится к выполнению следующих процедур:

Отключите минус от своей аккумуляторной батареи, чтобы не работать под напряжением. Это крайне опасно и нежелательно;
Снимите крышку отопителя и проверните крыльчатку на электродвигателе вентилятора таким образом, чтобы открылся доступ к крепёжному винту;
Открутите этот винт;
Далее отключите колодку с проводами электровентилятор печки вашего внедорожника;
С помощью ключа на 10 нужно будет также открутить болт, который удерживает кронштейн жгута проводки;
Открутите ещё 2 болта, предназначенные для фиксации электромоторчика на корпусе печного оборудования;
Теперь можно снять сам электромотор;
Открутите пару гаек шпилек, снимите с моторчика шайбу крепления.

В некоторых случаях можно рассчитывать на то, что мелкий ремонт позволит возобновить работоспособность старого электровентилятора. Но это помогает не всегда и не во всех ситуациях. Если моторчик сильно изношен, щётки стёрлись или есть повреждения корпуса, пытаться отремонтировать устройство бессмысленно. Намного правильнее будет установить новый моторчик и собрать узел в обратной последовательности. Не забудьте проверить состояние самой крыльчатки. Иногда приходится менять и её из-за повреждений и дефектов. Действуйте исходя из конкретной ситуации.

Блок управления печкой в УАЗ

Управляющий модуль, которым оснащен отопитель, выглядит как набор регуляторов, которыми обеспечивается достижение определенной задачи по созданию требуемой комфортной температуры в салоне и потребной скорости воздушного потока.

В число функций блока входят следующие возможности:

Ручная или автоматическая установка режимов работы отопителя.
Способность к считыванию информации с температурного датчика, присутствующего непосредственно в салоне.
Наличие переключателя скоростных режимов вентилятора, с помощью которого можно задать оптимальные условия для работы узла.

Заметим, что максимум потребляемого тока вентилятором контура отопления достигает 14 Ампер. За подачу электропитания отвечает бортовая сеть УАЗ Патриот.

Число регуляторов на блоке равно трем единицам. Само устройство является электронным узлом, что позволяет ему иметь возможность перепрограммирования путем подсоединения к компьютеру и «закачки» софта. Блок можно демонтировать, что весьма удобно при потребности в ремонтных работах или замене некоторых компонентов панели. Располагается модуль на центральной консоли.

Здесь видим модуль нового образца.

На фото ниже расположился блок со предыдущей модификацией панели.

Термостат

Термостат на любом автомобиле служит в качестве регулятора температуры в системе охлаждения. Когда двигатель только запускается, движение антифриза или тосола осуществляется по так называемому малому кругу, который охватывает двигатель и печку Hunter, или любого другого авто. Принцип везде одинаковый. Это позволяет значительно ускорить прогрев. Когда жидкость охлаждения нагревается до определённой температуры, термостат открывается и позволяет ОЖ двигаться уже по большому кругу, который проходит через основной радиатор. Это позволяет предотвращать перегрев двигателя автомобиля. Если же термостат выходит из строя, его заклинивает, он не закрывает большой контур и всегда гоняет ОЖ по нему. В результате в салон попадает едва тёплый или совсем холодный воздух, поскольку печной радиатор не нагревается. Заподозрить в неисправностях термостат можно в ситуации, когда на вашем UAZ Hunter вентилятор крутится, все регуляторы исправные, но прогрев осуществляется крайне плохо. Что поменять самостоятельно термостат на Hunter, возьмите шестигранник 6 размера, ключ на 12 и отвёртку. Далее следуйте инструкции:

слейте из системы охлаждения всю жидкость;
под капотом найдите корпус термостата, ослабьте хомуты подводящего шланга от радиатора на нём, после чего отсоедините;
отключите провода датчиков, которые есть на корпусе устройства;
ослабьте хомут, который расположен сверху, и соединяет термостат с водяным насосом;
открутите пару винтов, на которых удерживается сам корпус неисправного термостата;
снимите корпус;
открутите два болта, которые крепят крышку корпус;
удалите старую прокладку, зачистите это место;
уберите крышку и извлеките из корпуса сам термостат;
вставьте новый элемент, предварительно проверив его работоспособность;
установите новую прокладку;
соберите весь узел в обратной последовательности.

Теперь что касается проверки работоспособности. На Hunter клапан термостата должен начинать открываться при температуре от 78 градусов Цельсия. Погрешность может составлять 1,5 градуса в сторону увеличения или уменьшения. При этом полностью клапан должен открыться при 82 градусах Цельсия. Поместите новый термостат в воду с температурой около 70 градусов, и начинайте постепенно нагревать её. После открытия клапана остудите воду и проследите, закрывается ли клапан термостата после остывания жидкости.
